XXXX-GC0015-XXXX 底盘测功机加速时间及滑行距离检验操作规程
XXXX检测站
底盘测功机
加速时间及滑行距离检验操作规程
编号：XXXX/GC0015-XXXX
编制：
审核：
批准人：
受控状态：
发布日期：
实施日期：
XXXX检测站
底盘测功机加速时间及滑行距离检验操作规程
（1）车辆轮胎气压、花纹深度符合标准规定，胎面清洁。
（2）传动系润滑油油温不低于50ºC。
（3）根据受检车型，在底盘测功机上设定加速及滑行速度区间。
（4）待检测汽车空载，将驱动轮置于底盘测功机滚筒上，举升器下降，用挡车器挡住非驱动轴车轮，前桥驱动车辆拉紧驻车制动。
（5）关闭空调系统等非汽车运行所必须的耗能装置，启动汽车，按灯屏提示加速至高于规定车速后，引车员置变速器于空挡，使其自行运转直至车轮停止转动。
（6）系统自动记录汽车从规定速度区间内的加速时间及滑行距离。
（7）举升器上升，活动挡轮自动松开，检测结束。
（8）检测时车辆前方及驱动轮两旁不准站立人员。
（9）在检验台滚筒高速旋转时，不得在检测台上急刹车。
底盘测功机实验报告
底盘测功机实验报告底盘测功机实验报告一、引言底盘测功机是一种广泛应用于汽车工业的测试设备，用于评估车辆性能和燃油经济性。
本实验旨在通过底盘测功机测试不同车辆的动力性能和油耗情况，以便更好地了解车辆的性能表现和改进空间。
二、实验目的1. 了解底盘测功机的工作原理和测试方法；2. 测试不同车辆的加速性能、制动性能和油耗情况；3. 分析实验结果，评估车辆的性能表现。
三、实验过程1. 准备工作：选择不同型号的车辆，并确保车辆状况良好；2. 测试车辆的加速性能：将车辆驶入底盘测功机，按照指定的程序进行加速测试，记录加速时间和达到的速度；3. 测试车辆的制动性能：在底盘测功机上进行制动测试，记录制动距离和制动时间；4. 测试车辆的油耗情况：在不同速度下进行燃油消耗测试，记录不同速度下的油耗数据。
四、实验结果与分析1. 加速性能测试结果：根据实验数据，不同车辆的加速性能存在一定差异。
一些高性能车辆在短时间内能够达到较高的速度，而一些经济型车辆则相对较慢。
这些数据可以为消费者选择合适的车辆提供参考。
2. 制动性能测试结果：制动距离和制动时间是评估车辆制动性能的重要指标。
实验结果显示，一些车辆在制动距离上表现出色，能够在较短的距离内停下来，而一些车辆则需要较长的距离才能完全停下。
这对于提高车辆的安全性和驾驶体验至关重要。
3. 油耗测试结果：油耗是衡量车辆燃油经济性的重要指标。
实验数据显示，不同车辆在不同速度下的油耗存在差异。
一些车辆在高速行驶时表现出较高的油耗，而在低速行驶时则相对较低。
这些数据可以为车主制定合理的驾驶计划和节约燃油提供参考。
五、实验结论通过底盘测功机的实验测试，我们得出以下结论：1. 不同车辆的加速性能、制动性能和油耗情况存在差异；2. 高性能车辆在加速性能上表现出色，但可能牺牲了燃油经济性；3. 经济型车辆在燃油经济性方面表现较好，但加速性能可能较慢；4. 车辆的制动性能对驾驶安全至关重要。
六、实验总结底盘测功机实验为我们提供了一个客观评估车辆性能和燃油经济性的方法。

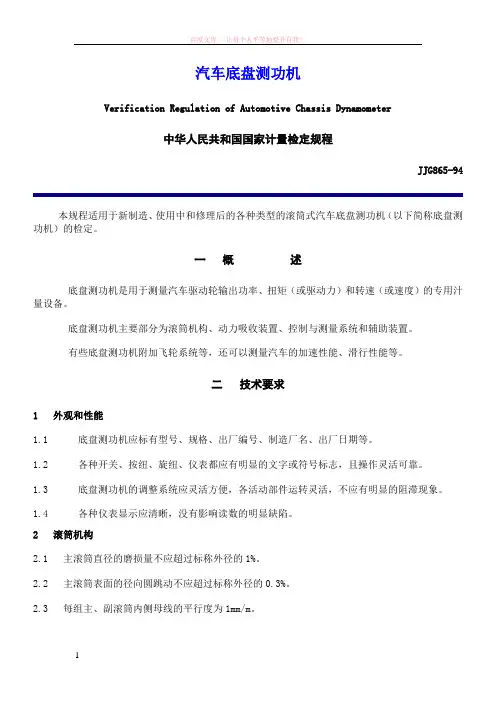

汽车底盘测功机计量检定规程 (1)
汽车底盘测功机Verification Regulation of Automotive Chassis Dynamometer中华人民共和国国家计量检定规程JJG865-94本规程适用于新制造、使用中和修理后的各种类型的滚筒式汽车底盘测功机（以下简称底盘测功机）的检定。
一概述底盘测功机是用于测量汽车驱动轮输出功率、扭矩（或驱动力）和转速（或速度）的专用汁量设备。
底盘测功机主要部分为滚筒机构、动力吸收装置、控制与测量系统和辅助装置。
有些底盘测功机附加飞轮系统等，还可以测量汽车的加速性能、滑行性能等。
二技术要求1 外观和性能1.1 底盘测功机应标有型号、规格、出厂编号、制造厂名、出厂日期等。
1.2 各种开关、按纽、旋纽、仪表都应有明显的文字或符号标志，且操作灵活可靠。
1.3 底盘测功机的调整系统应灵活方便，各活动部件运转灵活，不应有明显的阻滞现象。
1.4 各种仪表显示应清晰，没有影响读数的明显缺陷。
2 滚筒机构2.1 主滚筒直径的磨损量不应超过标称外径的1%。
2.2 主滚筒表面的径向圆跳动不应超过标称外径的0.3%。
2.3 每组主、副滚筒内侧母线的平行度为1mm/m。
3 测量系统3.1 底盘测功机分成两类：A类和B类。
在规定的测量范围内。
功率、扭矩（或驱动力）和转速（或速度）示值的准确度应符合表1的要求。
3.2 底盘测功机其它测量参数的示值误差应符合下列要求：3.2.1 测量距离示值误差不超过±1%。
3.2.2 测量时间示值误差不超过±0.2s。
表 1要求功率扭矩（或驱动力）转速（或速度）零值误差±1d±1d±1d示值误差A类±3.8%*±3.5%*±1%±8%**±7%**B类±3.8%（F.S）*±3.5%（f.s）回程误差A类3.8%* 3.5%*8%** 7%**B类 3.8%（F.S） 3.5%（F.S）注：（1）d为分度值。
3.汽车底盘测功机操作规程
设备名称:(汽车工况法底盘测功机)文件编号：使用部门:科系：操作规程安全操作要点作业前：作业前：1打开总空压阀,并检查压力表的是否在合格范围内（0.5～0.8Mpa)。
如【图2】1确认压力，如果压力低于0.5Mpa,则设备报警，无法检测。
2将主开关打到“ON” ,然后再将总电源开关打到“ON”，并将控制电源开关打开如【图3】。
此时警报响起，显示PC 2车辆驶入该设备速度控制在5公里/小时，严禁超速行驶。
报警及故障报警如【图4】，按下【报警消音】及【复位】按钮，报警音消除，然后按下【启动】按钮如【图6】3未接受该岗位培训或岗位培训不合格的驾驶员严禁驾驶3待系统启动后按下【异常调整】按钮，消除故障报警，点击桌面上的【CES Main】测试软件，进入测功机测试软件界车辆进入汽车底盘测功机检测设备。
面后，PC异常报警自动消除如【图5】4设备单独进行点检时应确认设备上及周围无行人行走，停留4旋转钥匙选择开关【系统模式】打到手动，按下【模式确认】按钮，依次对各动作进行点检。
5车辆驶入前，注意防爬滚筒装置处于下降状态，举升器处于上升5将运行模式选择开关打到【自动模式】，并按下【模式确认】，进入自动模式。
状态，快速门完全打开作业中：作业中：1将车辆VIN码在扫码枪上进行扫描，设备根据车辆VIN码前8位识别车型信息，设备自动调整轴距.（需要提前预制车型库或MES 联网）1工况法尾气检测时，需要根据操作提示，一步步确认准备工作，切记2按开始按钮后，设备举升机构下降、安全辊升起、锁止机构松开、快速门关闭，设备开始对车辆进行尾气检测不能提前插入采样探头，避免仪器调零，影响检测结果。
3设备对车辆尾气进行完检测后，设备举升机构上升、安全辊下降、锁止机构锁紧、隔音室启动门开启，检测人员记录检测2必须等待中心升台将车轮完全升起后才能开车，否则会加速测数据，车辆开出底盘测功机隔音间。
试滚筒的磨损。
作业后：3测速度最大不能超过130公里/小时。
摩托车底盘测功机说明
风机启动（指示灯）
在启动动力柜、控制柜及测试软件后，风运转时该指示灯变亮，指示风机处于
工作运行状态。
报警指示灯
当测功机故障、风机故障、超速、超温、前轮未夹紧进入测试状态等故障发生
时，控制柜上报警指示灯变亮，同时测试屏幕上会出现紧急提示，提示操作人员及
驾驶员停止设备及摩托车。
-5-
三、设备操作方法
-1-
一、概述
天波科技 精品测器
主要技术参数
1．转毂装置 直径：530.5mm 宽度：250mm 车速：0～160km/h 最大加减速度：土 0.5G 额定轴负荷：350kg 转速范围：0～1600rpm（0～160km/h）
2．动力吸收装置： 最大吸收/驱动功率：30kW 变频器控制装置 固定惯量：120kg 惯性补偿范围：120～300kg 电惯量控制范围：0～180kg
天波科技 精品测器
在使用本设备时请严格按照以下步骤操作设备： 1．检查设备周围是否有杂物，确保试验环境安全可靠。 2．检查设备接地线牢固接地。 3．检查设备电源电压，确定电压稳定可靠。 4．检查气源压力，确认满足要求，气源压力应不低于 0.6Mpa 。 5．开启测功机动力控制柜电源，动力控制柜指示灯亮，测功机、风机处于停止状态，
注：当夹紧装置松开时，严禁摩托车在运转台上运转。 测功机停止（指示灯）
在启动动力柜、控制柜及测试软件后，该指示灯变亮，指示测功机处于工作停
止状态。 测功机启动（指示灯）
在启动动力柜、控制柜及测试软件后，测功机运转时该指示灯变亮，指示测功
机处于工作运行状态。 风机停止（指示灯）
在启动动力柜、控制柜及测试软件后，该指示灯变亮，指示风机处于工作停止
2． 测量控制部分 显示器 司机助控制单元 手动控制单元 急停控பைடு நூலகம்单元 行驶阻力控制单元 运行状态指示单元 测量运算单元 风速控制单元
底盘测功机操作规程
底盘测功机操作规程
《底盘测功机操作规程》
一、使用前准备
1. 检查底盘测功机的各项部件是否完好无损，特别是刹车系统和电气系统。
2. 根据车辆类型和参数设置，调整底盘测功机的参数。
3. 确保底盘测功机周围没有任何障碍物或杂物，以确保安全使用。
二、操作步骤
1. 将车辆停放在底盘测功机的测试位置，并确保车辆停稳。
2. 启动底盘测功机并进行自检，确保底盘测功机正常工作。
3. 按照底盘测功机操作手册的要求，进行标定和校正，以确保测试结果的准确性。
4. 进行车辆的动力性能测试，包括加速、刹车和稳定性测试。
5. 根据测试结果进行数据分析和记录，以便进行后续的评估和改进。
三、安全注意事项
1. 在操作底盘测功机时，严禁将手、脚或其他物体伸入底盘测功机的测试范围。
2. 在进行测试时，确保车辆和底盘测功机周围没有任何人员或其他物体，以防意外发生。
3. 在操作过程中，严格按照底盘测功机操作手册的要求进行操作，不得擅自更改参数或调整设备。
4. 在测试过程中，如发现异常情况，应及时停止测试并进行检
修，确保设备和人员的安全。
通过遵守《底盘测功机操作规程》，能够保证底盘测功机的正常运行并得到准确的测试结果，确保测试的安全性和可靠性。
底盘测功机操作规程
底盘测功机操作规程底盘测功机是一种用于车辆检测的设备，它可以检测车辆的发动机功率、扭矩、速度等参数。
在使用底盘测功机进行检测之前，需要遵守一些操作规程，以保证检测的准确性和安全性。
下面是底盘测功机操作规程的详细内容：一、检测前安全检查在使用底盘测功机进行检测之前，首先要进行安全检查，以确保检测环境的安全性。
安全检查的步骤如下：1. 检查底盘测功机的外壳是否有破损或松动现象，如果有就需要进行修复或紧固。
2. 检查设备的电源和接地线是否牢固，并检查是否有短路和漏电现象。
3. 检查车辆的轮毂是否安装正确，并检查轮胎是否有损坏和漏气现象。
4. 检查车辆的制动系统，包括制动片是否磨损以及制动盘是否变形、毁坏等现象。
5. 进行停车制动测试，检查制动系统是否正常，包括制动加装、制动缓解和制动不会漏气等。
二、检测前车辆准备工作在进行检测之前，需要对车辆进行准备工作，以确保车辆能够正常地进行检测。
车辆准备工作的步骤如下：1. 确保车辆油量充足，机油、机滤、空滤、油滤和车胎气压都符合技术规范。
2. 将车辆驶入测功机的车架中，确保车辆的轮胎和轮缘都贴紧于测功机轮辋，并将车辆固定在车架上，防止在测功过程中发生异常情况。
3. 开启车辆的电气装置，使车辆的电器系统处于正常工作状态。
4. 确定车辆的传动方式，排挡不应有问题，避免在检测过程中发生异常现象。
5. 对车辆进行加速运行测试，确保车辆能够正常加速，不发生熄火、抖动等现象。
三、测功机操作步骤在进行底盘测功机测试之前，需要进行一些的操作步骤，以使检测的结果更加准确和可靠。
以下是操作步骤：1. 检查测功机的滚筒和测量系统是否有异常现象。
2. 在检测前进行零位校准，确保测试系统的测量读数处于零位，从而保证测试结果的准确性。
3. 调整排气系统，在车辆运行时排出的废气能够在一个正确的温度范围内运行。
4. 启动车辆并慢慢加速，直到车速逐渐增加到测试目标值。
5. 进行测试的时候需要记录测试时的读数，根据测试结果进行分析和计算。
汽车检测车间操作规程
1.1 检测目的汽车底盘输出功率检测又称底盘测功，指对汽车驱动轮输出功率的检测。
底盘测功的目的是评价汽车的动力性；同时，对驱动轮输出功率和屐机输出功率进行对照，可求出传动效率以评价汽车传动系数的技术状况。
1.2 底盘测功机的功能1)检测汽车底盘输出功率；2)检验汽车滑行性能；3)检验汽车加速性能；4)校验车速表；5)检验里程表。
1.3 检测仪器及技术参数检测仪器：汽车底盘测功机主要技术参数电源：AC220V 50Hz最大车速：120km/h最大牵引力：980daN最大功率：160kW最大承载质量：1000001.4 测试前准备1)调整发动机至最佳技术状态，发动机及传动系行驶至正常温度；2)轮胎表面应清除干净；3)轮胎气压应符合原厂规定。
1.5 操作规程接通测功机电源，预热至规定的时间；1) 将被测车辆沿与滚筒垂直的方向，平稳驶入试验台，如果是转向轮为驱动轮还要把车固定好；2)挡块抵放在一对非驱动轮的前方，将风冷却机置于被测车的前方；3)合上底盘测功机主电源开头，打开冷却水开头，打开工位计算机，进入Windows98 操作界面。
双击桌面上的“底盘测功机”图标，进入该工位检测程序主界面；4)点主界面上的“自动检测”按钮，进入检测界面；5)在屏幕相应位置处选择所需的测功检测点个数，单击“开始”；6)起动发动机，换入选定档位，逐渐加速，使发动机在相应的转速点运转。
开启冷却风机；7) 按照点阵屏上所显示的要求，待数据稳定后采样第一个数据点，所行到的相关数据将随后显示在点阵屏上；8)在按照点阵屏上所显示的要求，待数据稳定后，采样第二个数据点，以此类推，直到将所设置的检测点个数取全；9)检测结束，待驱动轮停转后，移开冷却风机和三角挡块，将被测车驶离试验台；10)按“退出”按钮，回到主界面，再单击主界面的“退出”按钮回到桌面；11)关机，关闭底盘测功机主电源，关闭冷却水。
1.6 注意事项1)不允许超过测功机允许轴重的车辆驶入测功机进入检测；2)发动机大负荷运转，一定要开启冷却风机；3)被检车辆前方严禁站人；4)检测过程中，要注意观察车辆的发动机、轮胎、排气管的状况，发现异常应迅速住手检测，排除故障后重检。
XXXX-GC0014-XXXX 底盘测功机驱动轮输出功率检验操作规程
XXXX检测站
底盘测功机驱动轮输出功率检验操作规程
编号：XXXX/GC0014-XXXX
编制：
审核：
批准人：
受控状态：
发布日期：
实施日期：
XXXX检测站
底盘测功机驱动轮输出功率检验操作规程（1）车辆轮胎气压、花纹深度符合标准规定，胎面清洁。
（2）测量时发动机冷却水和润滑油温度应达到汽车使用说明书所规定的热状态。
（3）根据受检车型登录，系统在底盘测功机上自动设定检测速度。
（4）待检车辆空载，引车员按灯屏提示将驱动轮置于底盘测功机滚筒上。
（5）举升器下降，挡轮自动加紧，检测员用挡车器挡住非驱动轴车轮，前桥驱动车辆拉紧驻车制动。
（6）关闭空调系统等非汽车运行所必须的耗能装置，启动汽车，逐步加速并换至直接档，或三挡加速至要求车速。
（7）按灯屏提示将油门踏板踩到底，测定驱动轮输出功率。
（8）测取读数。
待汽车速度在设定的检测速度下稳定15 s后，引车员按下遥控器记录灯屏显示的输出功率值。
（9）检测结束，按灯屏提示车辆驶离底盘测功机。
（10）在检验台滚筒高速旋转时，不得在检测台上急刹车。
汽车综合性能检测底盘功机期间核查操作规程
文件制修订记录1.0目的为了本检测站主要仪器设备保持正常状态，确保提供给检测结果的质量，对汽车综合性能检测底盘功机仪器设备实行运行中检查（期间核查），特制定本期间核查操作规程。
2.0范围本作业指导书适合汽车综合性能检测底盘功机仪器设备的运行中检查。
规定了每一台仪器核查的技术依据、项目及要求、标准仪器设备、方法、周期。
当仪器设备出现异常现象或修理、调整后，必须依照本操作规程的要求进行核查。
3.0期间核查操作规程(1) 技术依据：国家计量检定规程JJG 653-2003《测功装置》检定规程。
(2) 核查项目及要求：零值误差：综检底盘测功机不超过±1个字。
速度示值误差：综检底盘测功机不超过测试点给定值的±1.0%。
扭力示值升程误差、回程误差：综合线底盘测功机当测量值小于1400N（20%F.S）时，不超过测试点给定值的±7.0%；当测量值大于等于1400N（20%F.S）时，不超过测试点给定值的±3.5%。
(3) 核查用仪器设备：测（转）速仪60km/h以上±0.6%（2000r/min以上）。
（电子计数）测功机标定支架及砝码。
(4)核查方法：计算机进入软件标定界面A、对速度（转速）核查时将汽车驱动轮安置在测功机滚筒上，并做好安全防护工作。
由汽车驱动测功机滚筒稳步加速旋转，在测功机示值约为40km/h时用测（转）速仪测量实际速度（转速）。
重复测量三次，按下面公式计算各点每次示值误差δ=（V/V o－1）100%式中：δ——测功机速度示值误差；V——测功机速度示值（km/h）；Vo——测速仪测量速度值（km/h）。
或δ=（V·105/6πDn－1）100%式中：n——转速仪测量转速值（r/min）；D——测功机主滚筒标称外径（mm）。
将各点三次测量计算出的示值误差取以平均值作为该点核查值，应符合第(2)条规定的示值误差的要求。
B、对扭力核查时将标定支架用连接销固定在测力臂上，用调平螺栓调整至支架上平面水平。
【检测知识】关于底盘测功机日常检查滑行间段的说明
关于底盘测功机日常检查滑行间段的说明一、汽油车用底盘测功机滑行区间段的使用说明汽油车用底盘测功机日常检查滑行区间段为50km/h～30km/h（名义速度点为40km/h）和35km/h-15km/h（名义速度点为25km/h）。
依据GB 18285—2018《汽油车污染物排放限值及测量方法（双怠速法及简易工况法）》的相关规定1、BB.1.1 滑行测试（时间法）滑行测试不能采用由车辆带动底盘测功机运转的方法，应由电机拖动测功机进行试验。
如果速度在50km/h～30km/h的滑行测试，或 35km/h～15km/h的滑行测试时间超过下述理论计算值（CCDT）（s）的±7%，测功机必须锁止，不能用于排放测试，直到满足滑行检查要求为止。
2、DA.1.1 滑行测试（时间法）滑行测试不能采用由车辆带动底盘测功机运转的方法。
如果速度在50km/h～30km/h的滑行测试或35km/h-15km/h 的滑行测试时间超过下述计算值（CCDT）（s）的±7%，则测功机不能用于后续的排放测试，必须锁止直到通过滑行检查为止。
二、柴油车用底盘测功机滑行区间段的使用说明GB 3847—2018《柴油车污染物排放限值及测量方法（自由加速法及加载减速法）》中没有给出日常检查的具体滑行区间段范围，但是给出了滑行区间段应符合Vv+10到Vv-10(V，名义速度点没有给出)，HJ/T 292—2006《柴油车加载减速工况法排气烟度测量设备技术要求》给出了名义速度点是40km/h和56km/h，所以得到日常检查滑行区间段为50km/h～30km/h（名义速度点为40km/h）和66km/h～46km/h（名义速度点为56km/h）。
1、GB 3847—2018中BB.1.6 负荷精度测试设定负荷分别 10kW、20kW、30kW, 作为 IHPv1 值对测功机进行设定，使测功机执行100～10km/h(至少80-10km/h)的滑行测试，计算滑行时间：式中：DIW—测功机所有转动部件的惯性重量，kg；Vv+10—车速v+10，m/s；Vv-10—车速v-10，m/s；IHPv—车速 v 时的指示功率，kW；PLHPv—测功机在 v 时的附加损失功率，kW。
