模拟电路学习笔记总结,必收藏!
模拟电路知识点总结
模拟电路知识点总结模拟电路是电子工程学科中的重要组成部分，它涉及基本电路原理、模拟信号处理和电子设备的设计与调试等方面。
在本文中，我们将对一些常见的模拟电路知识点进行总结和梳理，以帮助读者更好地理解和应用这些知识。
一、基本电路原理1. 电压、电流和电阻：电压（Voltage）表示电路两点之间的电势差，电流（Current）是电荷在单位时间内通过导体的量，电阻（Resistance）是物质对电流流动的阻力。
2. 电路分析方法：基尔霍夫定律、欧姆定律和电压分压定律等是电路分析中常用的方法，通过应用这些定律可以求解电路中的电压和电流。
3. 电容和电感：电容（Capacitance）是指电路中能够存储电荷的元件，电感（Inductance）是指电路中的线圈等能够产生感应电动势的元件，它们对电路的频率有不同的响应。
二、放大电路1. 放大器类型：放大器按照输入和输出信号类型的特点可以分为电压放大器、电流放大器和功率放大器等。
2. 放大器参数和特性：增益（Gain）、频率响应、输入电阻和输出电阻是评价放大器性能的重要参数。
3. 放大器的工作点和偏置：为了使放大器能够正常工作，需要设置适当的工作点和偏置，可以通过直流耦合、交流耦合和电容耦合等方式实现。
三、滤波电路1. RC滤波器：由电阻和电容组成的RC滤波器能够实现对特定频率信号的滤波作用，常见的有低通滤波器和高通滤波器。
2. LC滤波器：由电感和电容组成的LC滤波器在一定频率范围内对信号进行滤波，常见的有带通滤波器和带阻滤波器。
3. 滤波器参数和设计：滤波器的截止频率、衰减率和相位延迟等参数需要根据具体应用和信号要求进行设计和调整。
四、振荡电路1. 振荡器类型：振荡器可以按照输出波形分为正弦波振荡器、方波振荡器和脉冲波振荡器等，按照工作原理又可分为LC振荡器和RC振荡器等。
2. 反馈和稳定性：振荡器的稳定性和正反馈是密切相关的，通过合适的反馈回路可以使振荡器产生稳定的输出。
最强总结：27个模拟电路基础知识！
最强总结：27个模拟电路基础知识！01基尔霍夫定理的内容是什么？基尔霍夫电流定律：在电路任一节点，流入、流出该节点电流的代数和为零。
基尔霍夫电压定律：在电路中的任一闭合电路，电压的代数和为零。
02戴维南定理一个含独立源、线性电阻和受控源的二端电路，对其两个端子来说都可等效为一个理想电压源串联内阻的模型。
其理想电压源的数值为有源二端电路的两个端子的开路电压，串联的内阻为内部所有独立源等于零时两端子间的等效电阻。
03三极管曲线特性04反馈电路的概念及应用反馈，就是在电子系统中，把放大电路中的输出量（电流或电压）的一部分或全部，通过一定形式的反馈取样网络并以一定的方式作用到输入回路以影响放大电路输入量的过程。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈对放大器性能有四种影响：•提高放大倍数的稳定性，由于外界条件的变化（T℃，Vcc，器件老化等），放大倍数会变化，其相对变化量越小，则稳定性越高。
•减小非线性失真和噪声。
•改变了放大器的输入电阻Ri和输出电阻Ro。
•有效地扩展放大器的通频带。
电压负反馈的特点：电路的输出电压趋向于维持恒定。
电流负反馈的特点：电路的输出电流趋向于维持恒定。
引入负反馈的一般原则为：•为了稳定放大电路的静态工作点，应引入直流负反馈；为了改善放大电路的动态性能，应引入交流负反馈（在中频段的极性）。
•信号源内阻较小或要求提高放大电路的输入电阻时，应引入串联负反馈；信号源内阻较大或要求降低输入电阻时，应引入并联系反馈。
•根据负载对放大电路输出电量或输出电阻的要求决定是引入电压还是电流负反馈，若负载要求提供稳定的信号电压或输出电阻要小，则应引入电压负反馈；若负载要求提供稳定的信号电流或输出电阻要大，则应引入电流负反馈。
•在需要进行信号变换时，应根据四种类型的负反馈放大电路的功能选择合适的组态。
例如，要求实现电流——电压信号的转换时，应在放大电路中引入电压并联负反馈等。
常用模拟电路20个总结：电路图+掌握要点
常用模拟电路20个总结：电路图+掌握要点今天给大家分享的是必须要掌握的 20 个模拟电路。
掌握这20 个模拟电路分为以下三个层次（希望大家都能达到高级层次，升职加薪）：1、初级层次：熟练记住这 20 个模拟电路，清楚这 20 个模拟电路的作用，只要是电子爱好者，学习自动化、电子信息等专业的人来说都应该记住这20个基本模拟电路。
2、中级层次：能分析20 个模拟电路中的关键元器件作用，每个元器件出现故障电路时，电路功能会受到什么样的影响，测量时参数的变化规律，掌握对故障元器件的处理方法，定性分析电路信号的流向，相位变化，定性分析信号波形的变化过程，定性了解电路输入输出阻抗的大小、信号与阻抗的关系。
掌握了这些，你就是出色的维修维护技师，也可能正踏上电源设计的途中。
3、高级层次：定量计算这 20 个电路的输入输出阻抗、输出信号和输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。
作为电源研发工程师、电子工程师、硬件工程师这些是必须要掌握的。
具体是以下20个模拟电路：•1、桥式整流电路•2、电源滤波电路•3、信号滤波电路•4、微分和积分电路•5、共射极放大电路•6、分压偏置式共射极放大电路•7、共集电极放大电路（射极跟随器）•8、电路反馈框图•9、二极管稳压电路•10、串联稳压电路•11、差分放大电路•12、场效应管放大电路•13、选频（带通）放大电路•14、运算放大电路•15、差分输入运算放大电路•16、电压比较电路•17、RC振荡电路•18、LC振荡电路•19、石英晶体振荡电路•20、功率放大电路•1. 桥式整流电路桥式整流电路二极管的单向导电性：二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。
伏安特性曲线理想开关模型和恒压降模型：理想模型指的是在二极管正向偏置时，其管压降为0，而当其反向偏置时，认为它的电阻为无穷大，电流为零，就是截止。

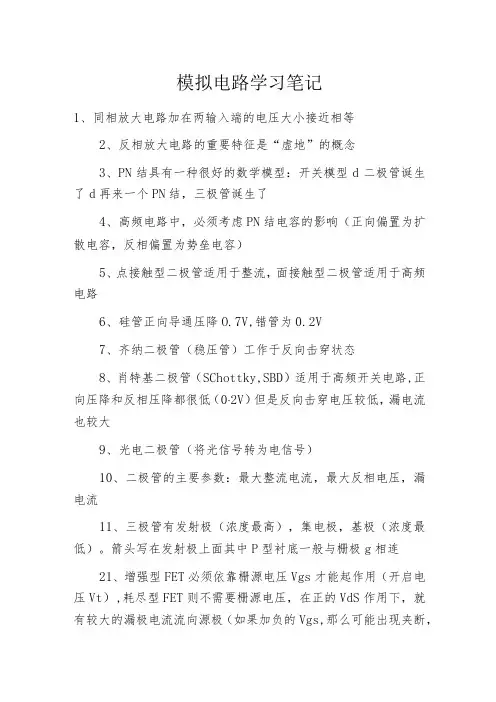

模拟电路学习笔记
模拟电路学习笔记1、同相放大电路加在两输入端的电压大小接近相等2、反相放大电路的重要特征是“虚地”的概念3、PN结具有一种很好的数学模型：开关模型d二极管诞生了d再来一个PN结，三极管诞生了4、高频电路中，必须考虑PN结电容的影响（正向偏置为扩散电容，反相偏置为势垒电容）5、点接触型二极管适用于整流，面接触型二极管适用于高频电路6、硅管正向导通压降O.7V,错管为0.2V7、齐纳二极管（稳压管）工作于反向击穿状态8、肖特基二极管（SChottky,SBD）适用于高频开关电路,正向压降和反相压降都很低（0∙2V）但是反向击穿电压较低，漏电流也较大9、光电二极管（将光信号转为电信号）10、二极管的主要参数：最大整流电流，最大反相电压，漏电流11、三极管有发射极（浓度最高），集电极，基极（浓度最低）。
箭头写在发射极上面其中P型衬底一般与栅极g相连21、增强型FET必须依靠栅源电压Vgs才能起作用（开启电压Vt）,耗尽型FET则不需要栅源电压，在正的VdS作用下，就有较大的漏极电流流向源极（如果加负的Vgs,那么可能出现夹断，此时的电压成为夹断电压Vp***重要特性***：可以在正负的栅源电压下工作）22、N沟道的MOS管需要正的Vds（相当于三极管加在集电极的VCe）和正的Vt（相当于三极管基极和发射极的Vbe）,而P 沟道的MoS管需要负的VdS和负的Vt23、MOSFET主要参数：开启电压Vt,夹断电压Vp。
极限参数：最大漏极电流Idn1,最大耗散功率Pdnl24、MOSFET三种放大电路：共源极放大电路（共射极），共漏极放大电路（共集电极），共栅极放大电路（共基极）25、差分式放大电路：差模信号：两输入信号之差。
共模信号：两输入信号之和除以2o由此：用差模与共模的定义表示两输入信号可得到一个重要的数学模型：任意一个输入信号二共模信号土差模信号/226、差分式放大电路只放大差模信号，抑制共模信号。
模拟电路各章知识点总结
模拟电路各章知识点总结第一章：电路基础1.1 电路的基本概念电路是由电气元件（例如电阻、电容、电感等）连接而成的网络。
电路中电流和电压是基本的参数，描述了其中元件之间的相互作用。
电路按照其两个端点的特性可以分为单端口电路和双端口电路。
1.2 电路的基本定律欧姆定律、基尔霍夫定律以及其他电路定律描述了电路中电流和电压之间的关系。
其中欧姆定律描述了电阻元件电流和电压之间的关系，而基尔霍夫定律描述了电路中电流和电压的分布和流动规律。
1.3 电路的等效变换电路中电气元件可以通过等效电路进行简化处理。
例如将若干电阻串并联为一个等效电阻等。
第二章：基本电路元件2.1 电阻电阻是电路中最基本的元件之一，它的作用是阻碍电流的流动。
在电路中，电阻可以通过串联和并联的方式连接。
电阻的阻值与其材料、长度和横截面积有关系。
2.2 电容电容是电路中用来存储电荷的元件，它在电路中具有很多重要的应用。
电容的存储能量与其带电电压和电容量有关。
2.3 电感电感是电路中具有电磁感应作用的元件，其具有对电流变化的响应。
电感的存储能量与其感抗和电流有关。
2.4 理想电源理想电源是电路中常用的元件，可以提供恒定的电压或电流。
其特点是内部阻抗为零或者无穷大。
第三章：基本电路分析方法3.1 直流电路分析直流电路是电路分析中最简单的一种情况。
在直流电路中，电源提供的是恒定电压或电流，不会发生周期性或者随时间改变的变化。
3.2 交流电路分析交流电路分析是在电路中考虑电压和电流随时间变化的情况。
常见的交流电路分析包括使用复数形式进行计算。
3.3 电路的参数测量方法电路中常用的参数测量方法有欧姆表、万用表等。
它们可以测量电阻的阻值、电压的大小以及电流的大小等参数。
第四章：模拟电路设计4.1 放大器设计放大器是模拟电路中广泛应用的电路元件，可以放大电压或者电流的幅值。
常见的放大器有运放放大器、差分放大器等。
4.2 滤波器设计滤波器是可以去除特定频率成分的电路，可以用于信号处理、通信和音频等领域。
总结模拟电路知识点简短
总结模拟电路知识点简短
模拟电路的核心知识点包括电路基本定律、放大电路、滤波电路、振荡电路等内容。
首先，电路基本定律是模拟电路的基础，包括基尔霍夫定律、欧姆定律等。
通过这些定律，可以
进行电路的分析与计算，了解电压、电流在电路中的传输规律。
其次，放大电路是模拟电路中重要的一部分，它主要是用来放大信号的幅度、功率或速度，是电子设备中的核心部件。
放大电路的种类很多，包括共射放大电路、共集放大电路、共
基放大电路等。
通过对放大电路的理解，可以实现信号的处理与应用。
再次，滤波电路是用来滤除信号中某些频率成分的电路，它在通信、音频处理、信号调理
等领域有着广泛的应用。
滤波电路分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
通过对滤波电路的掌握，可以实现信号的提取和处理。
最后，振荡电路是产生周期性波动信号的电路，它在时钟、同步、频率调制等方面有着重
要的作用。
常用的振荡电路有LC振荡器、RC振荡器、晶体振荡器等。
通过对振荡电路的学习，可以了解信号的产生与调制原理。
总的来说，模拟电路是电子学领域的一个重要分支，它涉及到电子学的基础知识和电子器
件的应用。
通过学习模拟电路，可以了解电路的基本定律、放大电路、滤波电路和振荡电
路等内容，掌握电子设备的基本原理和工作方式。
模拟电路知识的掌握对电子专业学习和
工程应用都是非常重要的。
模电笔记知识点总结
模电笔记知识点总结一、模拟信号处理1. 模拟信号与数字信号模拟信号是指信号的数值是连续变化的，可以用连续的数学函数表示。
数字信号是指信号的数值是离散的，需要经过模数转换才能表示成数值输出。
模拟信号处理的目的是将模拟信号转换为数字信号，或者将数字信号转换为模拟信号。
2. 采样与保持采样是指将连续的模拟信号按照一定的时间间隔进行取样，得到一系列的离散数值。
保持是指在采样之后，保持所获得的信号值，直到下一次采样。
3. 模拟信号重构模拟信号重构是指将数字信号重新转换为模拟信号。
通常通过数字到模拟转换器（DAC）来实现。
4. 模拟信号滤波模拟信号滤波是指对模拟信号进行频率特性的调整，滤除不需要的频率成分，以及放大需要的频率成分。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
5. 模拟信号调制模拟信号调制是指将模拟信号转换为相应的调制信号，以便在传输和处理中更容易应用。
常见的模拟信号调制方式包括调幅调制（AM）、调频调制（FM）和调相调制（PM）。
二、放大器设计1. 放大器的基本原理放大器是一种电路，它可以放大输入信号的幅度，并输出相应的放大信号。
放大器的核心原理是利用晶体管或运算放大器等电子器件的非线性特性，实现信号的增益。
放大器的设计目标通常包括增益、带宽、输入/输出阻抗、噪声等方面的考虑。
2. 放大器的分类放大器可以根据其工作方式、频率响应等特性进行分类。
比较常见的放大器包括运算放大器、差分放大器、共模抑制放大器、功率放大器等。
3. 放大器的频率特性放大器的频率特性是指放大器对不同频率信号的响应。
常见的频率特性包括通频带、截止频率、增益带宽积等。
4. 放大器的非线性失真非线性失真是指放大器输出信号与输入信号之间存在非线性关系，导致输出信号不完全等于输入信号。
常见的非线性失真包括谐波失真、交调失真等。
5. 放大器的稳定性放大器的稳定性是指当放大器输出端负载发生变化时，放大器是否能够保持稳定的工作状态。
模拟电路基础知识点总结
模拟电路基础知识点总结一、电路基本概念1. 电路电路是由电子元件（如电源、电阻、电容、电感等）连接在一起形成的电子装置。
通过这些元件可以实现电能的输送、控制和转换，从而完成各种电子设备和系统的功能。
2. 电流、电压和电阻电流是电子在导体中流动的载体，是电荷的移动速度，通常用符号I表示，单位是安培(A)。
电压是电源推动电荷流动的力量，通常用符号U表示，单位是伏特(V)。
电阻是导体对电流的阻碍，通常用符号R表示，单位是欧姆(Ω)。
3. 串联电路、并联电路和混联电路串联电路是将电子元件连接在同一电路中，依次排列，电流只有一条通路可走。
并联电路是将电子元件连接在同一电路中，相互平行排列，电流可有多条通路走。
混联电路是将电子元件混合连接在同一电路中，既有串联又有并联的特点。
二、基本电路元件1. 电源电源为电路提供驱动力，可以是直流电源或交流电源，根据需要分别选择。
2. 电阻电阻是电路中常用的元件，可以用来控制电流大小，限制电流大小，分压和分流等。
3. 电容电容是储存电荷的元件，可以用来实现一些信号处理和滤波的功能，在交流电路中有重要作用。
4. 电感电感是导体绕制的线圈，可以将电能转换为磁能，反之亦然，对交流信号传输有重要作用。
5. 二极管二极管是一种电子元件，可以将电流限制在一个方向上流动，常用于整流、开关和光电转换等应用。
6. 晶体管晶体管是一种半导体元件，可以放大电流信号，控制电流开关等，是集成电路中最基本的元件之一。
三、基本电路分析1. 基尔霍夫定律基尔霍夫定律是用来分析串联电路和并联电路中电压和电流的分布情况的定律，包括基尔霍夫电流定律和基尔霍夫电压定律。
2. 电压分压和电流分流电压分压和电流分流是串联电路和并联电路中常见的分析方法，可以通过这些方法来实现电路中电压和电流的控制。
3. 戴维南定理和戴维南等效电路戴维南定理是用来分析电路中电阻和电压之间的关系，戴维南等效电路是用来替代一些复杂电路，简化分析过程的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电路学习笔记总结，必收藏！
模拟电路是一门内容多、涉及面广、新知识点多，学时少的学科。
作为模拟电路设计师，可借鉴前人在学习和工作中的一些心得体会。
1、同相放大电路加在两输入端的电压大小接近相等
2、反相放大电路的重要特征是“虚地”的概念
3、PN结具有一种很好的数学模型：开关模型à二极管诞生了à再来一个PN结，三极管诞生了
4、高频电路中，必须考虑PN结电容的影响（正向偏置为扩散电容，反相偏置为势垒电容）
5、点接触型二极管适用于整流，面接触型二极管适用于高频电路
6、硅管正向导通压降0.7V,锗管为0.2V
7、齐纳二极管（稳压管）工作于反向击穿状态
8、肖特基二极管（Schottky,SBD）适用于高频开关电路，正向压降和反相压降都很低（0.2V）但是反向击穿电压较低，漏电流也较大
9、光电二极管（将光信号转为电信号）
10、二极管的主要参数：最大整流电流，最大反相电压，漏电流
11、三极管有发射极（浓度最高<需要发射电子（空穴）嘛，当然浓度高了>），集电极，基极（浓度最低）。
箭头写在发射极上面<发射的东西当然需要箭头了！>
12、发射极正偏，集电极反偏是让BJT工作在放大工作状态下的前提条件。
三种连接方式：共基极，共发射极（最多，因为电流，电压，功率均可以放大），共集电极。
判别三种组态的方法：共发射极，由基极输入，集电极输出；共集电极，由基极输入，发射极输出；共基极，由发射极输入，集电极输出。
13、三极管主要参数：电流放大系数β，极间反向电流，（集电极最大允许电流，集电极最大允许耗散功率，反向击穿电压=3个重要极限参数决定BJT工作在安全区域）
14、三极管数学模型：单管电流放大
15、射极偏置电路：用于消除温度对静态工作点的影响（双电源更好）
16、三种BJT放大电路比较：共射级放大电路，电流、电压均可以放大。
共集电极放大电路：只放大电流，跟随电压，输入R大，输出R小，用作输入级，输出级。
共基极放大电路：只放大电压，跟随电流，高频特性好
17、去耦电容：输出信号电容接地，滤掉信号的高频杂波。
旁路电容：输入信号电容接地，滤掉信号的高频杂波。
交流信号针对这两种电容处理为短路
18、BJT是一种电流控制电流型器件（双极型），FET是一中电压控制电流器件（单极型）
19、主流是从发射极到集电极的IC，偏流就是从发射极到基极的Ib。
相对与主电路而言，为基极提供电流的电路就是所谓的偏置电路。
20、场效应管三个铝电极：栅极g，源极s，漏极d。
分别对应三极管的基极b，发射极e，集电极c。
<源极需要发射东西嘛，所以对应发射极e，栅极的英文名称是gate,门一样的存在，和基极的作用差不多>其中P型衬底一般与栅极g相连
21、增强型FET必须依靠栅源电压Vgs才能起作用（开启电压Vt），耗尽型FET则不需要栅源电压，在正的Vds作用下，就有较大的漏极电流流向源极（如果加负的Vgs，那么可能出现夹断，此时的电压成为夹断电压Vp***重要特性***：可以在正负的栅源电压下工作）22、N沟道的MOS管需要正的Vds（相当于三极管加在集电极的Vcc）和正的Vt（相当于三极管基极和发射极的Vbe），而P沟道的MOS管需要负的Vds和负的Vt
23、MOSFET主要参数：开启电压Vt，夹断电压Vp。
极限参数：最大漏极电流Idm，最大耗散功率Pdm
24、MOSFET三种放大电路：共源极放大电路（共射极），共漏极放大电路（共集电极），共栅极放大电路（共基极）
25、差分式放大电路：差模信号：两输入信号之差。
共模信号：两输入信号之和除以2。
由此：用差模与共模的定义表示两输入信号可得到一个重要的数学模型：任意一个输入信号=共模信号±差模信号/2
26、差分式放大电路只放大差模信号，抑制共模信号。
利用这个特性，可以很好的抑制温度等外界因素的变化对电路性能的影响。
具体的性能指标：共模抑制比Kcmr
27、集成运放的温度漂移是漂移的主要来源
28、集成运放的参数：最大输出电流，最大输出电压
29、VCC是电路的供电电压,VDD是芯片的工作电压
30、放大电路的干扰：1、将电源远离放大电路2、输入级屏蔽3、直流电源电压波动（采用稳压电源，输入和输出加上滤波电容）
31、负反馈放大电路的四种组态：电压串联负反馈（稳定输出电压），电压并联负反馈，电流串联负反馈（稳定输出电流），电流并联负反馈
32、电压、电流反馈判定方法：输出短路法，设RL=0，如果反馈信号不存在，为电压反馈，反之，则为电流反馈。
33、串联、并联反馈的判定方法：反馈信号与输入信号的求和方式，若为电压形式，则为串联反馈，若为电流形式，则为并联反馈
34、功率放大电路的类别：甲类（全部）、甲乙类（50%以上）、乙类（50%）（按照输入信号在整个周期流经器件大于0的百分比）
35、RC振荡电路适用于低频，LC振荡电路适用于高频电路
36、电压比较器，时滞比较器，集成电压比较器，方波产生电路，锯齿波产生电路
37、直流稳压电源：电源变压器à整流电路à滤波电路à稳压电路
38、滤波电路：利用电抗元件的储能作用，可以起到很好的滤波作用。
电感（串联，大功率）和电容（并联，小功率）均可以起到平波的作用。
39、开关稳压电源与线性电源：线性电源，效率低、发热强、但是输出很稳定。
开关电源，效率高、发热一般、但输出纹波大，需要平波
40、开关稳压电源有降压和升压两种，降压中有续流二极管，LC滤波电路。
升压中有电感，稳压二极管，电容。
