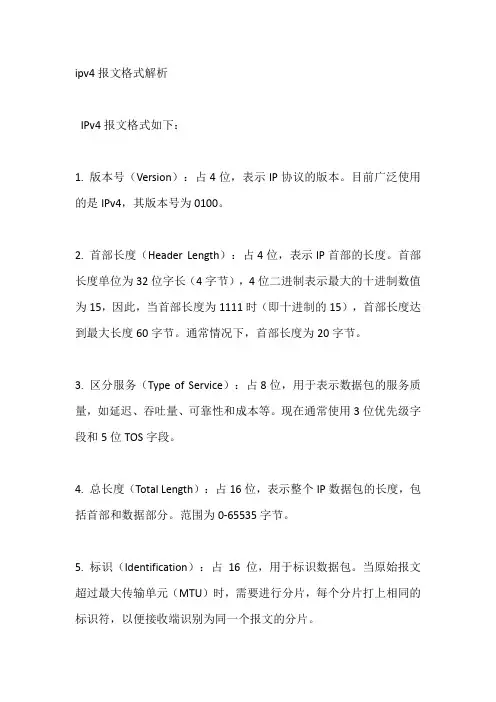

ipv4报文格式解析
ipv4报文格式解析IPv4报文格式如下：1. 版本号（Version）：占4位，表示IP协议的版本。
目前广泛使用的是IPv4，其版本号为0100。
2. 首部长度（Header Length）：占4位，表示IP首部的长度。
首部长度单位为32位字长（4字节），4位二进制表示最大的十进制数值为15，因此，当首部长度为1111时（即十进制的15），首部长度达到最大长度60字节。
通常情况下，首部长度为20字节。
3. 区分服务（Type of Service）：占8位，用于表示数据包的服务质量，如延迟、吞吐量、可靠性和成本等。
现在通常使用3位优先级字段和5位TOS字段。
4. 总长度（Total Length）：占16位，表示整个IP数据包的长度，包括首部和数据部分。
范围为0-65535字节。
5. 标识（Identification）：占16位，用于标识数据包。
当原始报文超过最大传输单元（MTU）时，需要进行分片，每个分片打上相同的标识符，以便接收端识别为同一个报文的分片。
6. 标记（Flags）：占3位，用于表示数据包是否分片以及分片顺序。
其中，第一位未使用；第二位表示“不允许分片”（Don't Fragment，DF），第三位表示“更多分片”（More Fragments，MF）。
7. 分片偏移量（Fragment Offset）：占13位，用于标记分片在分组中的位置。
8. 生存时间（Time to Live，TTL）：占8位，表示数据包可以在网络中传输的最大跳数。
9. 协议（Protocol）：占8位，表示传输层使用的协议类型，如ICMP、IGMP、TCP、UDP等。
10. 头部校验和（Header Checksum）：用于校验IP报头的正确性，仅校验头部，数据部分由传输层协议负责校验。
11. 源IP地址（Source IP Address）：占32位，表示数据包的源IP 地址。
12. 目的IP地址（Destination IP Address）：占32位，表示数据包的目的IP地址。
SNMP简单网络管理协议报文格式详解理论
SNMP简单网络管理协议报文格式详解理论SNMP（Simple Network Management Protocol，简单网络管理协议）是一种用于管理和监控网络设备的协议。
它定义了一套规范，允许网络管理系统（NMS）通过发送和接收报文来获取设备的状态信息和执行管理操作。
了解SNMP协议的报文格式对于理解和使用SNMP非常重要。
本文将详细介绍SNMP报文格式的理论知识。
1. SNMP协议概述SNMP是一种应用层协议，被设计用于简化网络设备的管理和监控任务。
它由三个主要组件组成：网络管理系统（NMS）、管理代理（Agent）和被管理设备。
NMS是一个集中式的管理系统，通过SNMP 协议来收集和显示设备状态信息。
管理代理是安装在被管理设备上的一种软件，负责与NMS进行通信并提供设备的管理功能。
被管理设备包括路由器、交换机、服务器等网络设备。
2. SNMP报文结构SNMP使用一种基于ASN.1（Abstract Syntax Notation One，抽象语法标记一）的报文编码格式，用于在网络管理系统和管理代理之间进行交换。
SNMP报文由两个部分组成：头部和数据部分。
2.1 头部（Header）SNMP报文的头部包含了各种元信息，用于标识报文的类型和版本信息。
它包括以下字段：- 版本（Version）：指定了SNMP协议的版本号，常用的版本有SNMPv1、SNMPv2c和SNMPv3。
- 社区名（Community）：用于授权和身份验证的字符串，用于标识发送方的权限。
- 数据类型（PDU Type）：指定了SNMP报文的类型，如Get、GetNext、Set等。
- 请求标识（Request ID）：每个SNMP报文都有一个唯一的标识符，用于跟踪该请求。
- 错误状态（Error Status）：用于指示SNMP报文的处理状态，成功为0，失败为非零值。
- 错误索引（Error Index）：当SNMP报文处理失败时，指示出错对象的索引。
OSPF报文格式分析
OSPF报文格式分析OSPF（Open Shortest Path First）是一种开放式的最短路径优先（SPF）路由协议，用于在网络中计算最短路径并进行路由选择。
OSPF报文格式定义了在OSPF中用于交换信息的数据包结构。
1. OSPF报文头（OSPF Header）：该部分长度为24个字节，包含了OSPF报文的基本信息，如版本号、报文类型、报文长度等。
2. OSPF Hello报文（Hello Packet）：Hello报文用于网络中的邻居发现和建立OSPF邻居关系。
其长度为44个字节，包含了发送者的路由器ID、OSPF区域ID以及其他邻居信息。
3. OSPF数据库描述报文（Database Description Packet）：该报文用于交换邻居路由器的链路状态数据库（LSDB）的摘要信息。
其长度不定，根据需要而变化。
4. OSPF连通性状态请求报文（Link State Request Packet）：该报文用于向邻居请求链路状态信息。
其长度不定，根据需要而变化。
5. OSPF连通性状态更新报文（Link State Update Packet）：该报文用于向邻居更新链路状态信息。
其长度不定，根据需要而变化。
6. OSPF连通性状态确认报文（Link State Acknowledgement Packet）：该报文用于确认其他OSPF报文的接收情况。
其长度不定，根据需要而变化。
以上是OSPF报文格式的主要部分。
其中，OSPF头部信息在每个报文中都会出现，用于标识报文类型和报文长度等信息。
根据OSPF的设计原则，不同的功能对应不同类型的报文，如Hello报文用于邻居发现，Database Description报文用于数据库同步等。
OSPF报文的格式设计考虑了网络性能和可扩展性的因素。
通过在报文中包含必要的标识和描述信息，OSPF路由器能够根据收到的报文类型和内容做出适当的响应，从而保证网络的正常运行。
tcp、udp、ip、icmp报文格式分析
tcp、udp、ip、icmp报⽂格式分析TCP 、UDP 、IP、 ICMP协议报⽂格式分析Tcp报⽂格式：Wireshark抓包如图：源端⼝/⽬的端⼝(16bit)：在TCP报⽂中包涵了源端⼝/⽬的端⼝，源端⼝标识了发送进程，⽬的端⼝标识了接收⽅进程。
由上图可以看出在此报⽂中我们的源端⼝号是54160, ⽬的端⼝是cichlid（1377）。
序列号（32bit）：Sequence Number这个是发送序列号，⽤来标识从源端向⽬的端发送的数据字节流，它表⽰在这个报⽂端中的第⼀个数据字节的顺序号，序列号是32位的⽆符号类型，序列号表达达到2^32 - 1后⼜从0开始，当建⽴⼀个新的连接时，SYN标志为1，系列号将由主机随机选择⼀个顺序号ISN(Initial Sequence Number)。
此报⽂中的序列号是0x37e3d3a9如下图：确认号(32bit)：Acknowledgment Number它包涵了发送确认⼀端所期望收到的下⼀个顺序号。
因此确认序列号应当是上次成功接收到数据的顺序号加1。
只有ACK标志为1时确认序号字段才有效。
TCP为应⽤层提供全双⼯服务，这意味着数据能在两个⽅向上独⽴的进⾏传输，因此连接的两断必须要保证每个⽅向上的传输数据顺序。
由图可以看出此报⽂的确认号为0xaa09ab7b。
偏移（4bit）：这⾥的偏移实际指的是TCP⾸部的长度，它⽤来表明TCP⾸部中32bit字的数⽬，通过它可以知道⼀个TCP包它的⽤户数据从哪⾥开始，这个字段占4bit，若此字段的值为1000，则说明TCP⾸部的长度是8 * 4 = 32字节，所以TCP⾸部的最⼤长度是该字段的值为1111 = 15， 15 * 4 =60字节。
此报⽂我们的偏移量在0x50中，⼜因它占4bit,0x50等于⼆进制的0101 0000 所以我们的偏移量是 0101=5，所以我们的TCP报⽂⾸部长度为5* 4 = 20字节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
软件学院
实验报告
实验名称网络报文格式分析
课程名称计算机网络
姓名成绩
学号教师
日期地点
1.1网络报文格式分析
一、实验目的
1.学习sniffer程序(Wireshark)的使用方法，掌握如何分析特定类型的
报文格式。
2.熟悉各种网络报文格式的组成和结构。
3.熟悉各种协议的通信交互过程。
二、实验属性
验证性
三、实验仪器设备及器材
仅需计算机
四、实验要求
实验前认真预习TCP/IP协议内容，尤其应认真理解TCP、IP协议报文格式；在进行实验时，应注意爱护机器，按照试验指导书的要求的内容和步骤完成实验，尤其应注意认真观察试验结果，做好记录；实验完成后应认真撰写实验报告。
五、实验原理
构；
（1）Version（版本号):4
表示IP协议的版本号为4。
（2）Header Length（首部长度）:20 bytes
表示IP报头的总长度为20个字节。
（3）Differentiated Services Field(区分服务):0x00(DSCP
0x00:Default; ECN:0x00)
（4）Total Length（总长度）：62
表示该IP包的总长度为62字节。
（5）Identification（标识）：0x8792（34706）
表示IP包识别号为34706。
（6）Flags(标志)：0x00
（7）Fragment Offset（片偏移）：0
表示片偏移为0个Bytes。
（8）Time to Live（生存期）：255
表示生存时间TTL值为255。
（9）Proctol（协议）：UDP（17）
表示协议类型为UDP，协议代码是17。
如果是TCP协议，则
此处的协议代码应为6。
如果是ICMP协议，则此处的协议代
码应为1。
（10）Header Checksun（首部检验和）：0x49a5[correct]
表示IP包头校验和为0x49a5，括号内的correct表示此IP
数据包是正确的，没有被非法修改过。
（11）Source（源地址）:125.219.180.187(125.219.180.187) 表示IP数据包源地址为：125.219.180.187。
（12）Destination （目的地址）:59.69.124.155(59.69.124.155) 表示IP数据包目的地址为：59.69.124.155。
2.捕获TCP、UDP、HTTP数据，并进行协议分析，熟悉网络报文格式的组
成和结构，熟悉协议的通信交互过程。
TCP数据报分析：
（1）Source Port（源端口）： 6459(6459)
表示发起连接的源端口为6459。
通过此值，可以看出发起连
接的计算机源端口。
（2）Destination Port（目的端口）：http（80）
表示要连接的目的端口为http（80）。
通过此值，可以看出
要登录的目的端口号。
（3）Sequence Number（序号）=1085
表示初始连接的请求号，即SEQ值。
（4）Acknowledgement number（确认号）：311
（5）Header length（首部长度）:20 bytes
表示首部长度为20字节
（6）Flags（标志）：0x10（ACK）
该值用两个十六进制数来表示。
6个标志位的含义分别是：
URG，紧急数据标志，为1表示有紧急数据，应立即进行传递。
ACK，确认标志位，为1表示此数据包为应答数据包
PSH，PUSH标志位，为1表示此数据包应立即进行传递。
RST：复位标志位。
如果收到不属于本机的数据包，则返回一
个RST 。
SYN：连接请求标志位。
为1表示为发起连接的请求数据包。
FIN：结束连接请求标志位。
为1表示是结束连接的请求数据
包。
（7）Window size：65226 表示窗口是65226。
（8）CheckSum：0x218e 表示校验和是0x218e。
用十六进制表示。
1.2 网络报文捕获
一、实验目的：
1．学习sniffer程序(IRIS)的使用方法，掌握如何从正在运行的网络中捕获特定类型的所需报文。
2．熟悉各种网络报文格式的组成和结构。
3．熟悉各种协议的通信交互过程。
二、实验属性：
设计性
三、实验仪器设备及器材
仅需计算机
四、实验要求
实验前认真预习TCP/IP协议内容，尤其应认真理解TCP、IP 协议报文格式；在进行实验时，应注意爱护机器，按照试验指导
书的要求的内容和步骤完成实验，尤其应注意认真观察试验结果，做好记录；实验完成后应认真撰写实验报告。
五、实验原理
1.熟悉Filters的对话框Edit filter settings的配置功能，以便有目的捕获特定类型的所需报文。
2.捕获任何主机发出的Ethernet 802.3格式的帧(帧的长度字段<=1500)：
Capture->Options->Capture Filter->FilterString设置为ether [12:2]<=1500。
3.捕获并分析局域网上的所有ethernet broadcast帧，观察并分析哪些主机在发广播帧。
Capture->Options->Capture Filter->FilterString设置为ether broadcast。
如下图
4、在本地主机上 ping 局域网上的另一主机，然后观察并分析本地主机发出和接收的所有ARP包和ICMP包的类型和结构
Ping 主机：
捕获的ICMP包：
捕获ARP：
六、实验心得
通过这次实验对wireshark抓包软件有了初步的了解和认识。
并对各报文的格式有了更深的了解。
