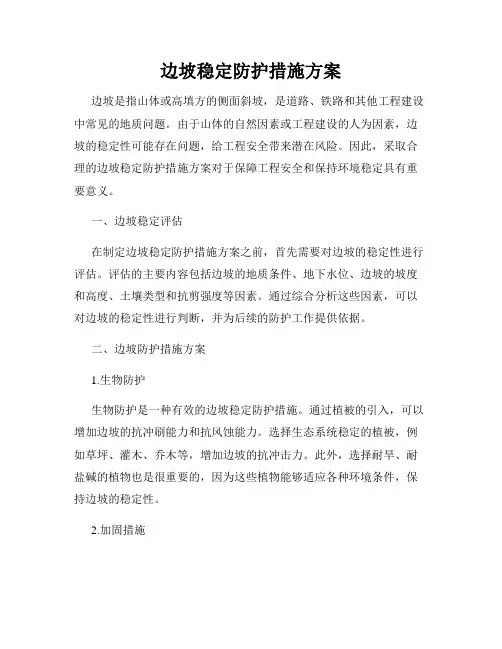

边坡稳定措施
边坡稳定防护措施方案
边坡稳定防护措施方案边坡是指山体或高填方的侧面斜坡，是道路、铁路和其他工程建设中常见的地质问题。
由于山体的自然因素或工程建设的人为因素，边坡的稳定性可能存在问题，给工程安全带来潜在风险。
因此，采取合理的边坡稳定防护措施方案对于保障工程安全和保持环境稳定具有重要意义。
一、边坡稳定评估在制定边坡稳定防护措施方案之前，首先需要对边坡的稳定性进行评估。
评估的主要内容包括边坡的地质条件、地下水位、边坡的坡度和高度、土壤类型和抗剪强度等因素。
通过综合分析这些因素，可以对边坡的稳定性进行判断，并为后续的防护工作提供依据。
二、边坡防护措施方案1.生物防护生物防护是一种有效的边坡稳定防护措施。
通过植被的引入，可以增加边坡的抗冲刷能力和抗风蚀能力。
选择生态系统稳定的植被，例如草坪、灌木、乔木等，增加边坡的抗冲击力。
此外，选择耐旱、耐盐碱的植物也是很重要的，因为这些植物能够适应各种环境条件，保持边坡的稳定性。
2.加固措施加固措施是边坡稳定防护的重要手段。
常见的加固措施包括使用挡土墙、搭设钢筋混凝土护栏、设置地锚、爆破等方法。
挡土墙是一种将边坡分隔的结构体，能够有效地防止土体的滑坡或塌方。
钢筋混凝土护栏能够增加边坡的抗冲击能力和抗位移能力。
地锚是通过钢索将边坡与深层土体连接起来，增加整个边坡的稳定性。
爆破是在边坡表面开展爆破作业，消除边坡内的高风险区域。
3.排水措施排水措施是边坡稳定的重要保障措施。
在边坡的设计和施工中，应合理设置排水系统，通过管道排除地下水和降雨引起的水分，降低边坡的湿润程度，减少边坡滑坡和塌方的风险。
常见的排水措施包括设置排水管、挖设排水沟、构筑渗流防护墙等。
4.监测和预警系统边坡的稳定性是一个动态的过程，监测和预警系统能够实时监测边坡的变化，并在边坡出现异常时及时发出警报。
常见的监测手段包括地下水位监测、位移监测、应变监测等。
通过及时监测，可以发现边坡稳定性的问题并采取相应的应对措施，提高工程安全性。
边坡稳定防护措施方案
边坡稳定防护措施方案随着城市建设的不断发展，越来越多的建筑物被建造在山坡上。
然而，这些山坡往往对建筑物有很大的影响，因为不稳定的山坡可能导致土地滑坡和土石流等灾害。
因此，边坡稳定防护措施成为了极其重要的一环。
本文将介绍一些边坡稳定防护措施方案，以达到防止边坡失稳和土石流等自然灾害的目的。
1. 边坡整治方案实施边坡整治是预防边坡失稳和土石流灾害的重要手段。
边坡整治的范围通常包括地形开挖、边坡加固、排水设施、植被恢复等。
具体来说，边坡整治的方案应该分析边坡的地质和土壤状况，结合路基、桥梁等建筑物的设计和使用情况，制定科学、合理的整治方案。
2. 边坡支护方案在某些城市建筑物建设时，整治边坡的成本可能非常巨大，这种情况下，一个可行的方法就是采用边坡支护方案。
在边坡支护方案中，通常会采用准确地选择支护材料，挖掘机器的种类、技术、参数，以及设计承力构造等科学的手段，来有效地加强边坡的稳定性，投资相对较低。
3. 捕水工程方案在边坡防护措施中，捕水工程是必不可少的。
通过捕水，可以有利于地质环境的改善，促进植被生长和保护。
因此，在边坡防护方案中，通常应该考虑安装可以快速去水、处理水质的系统。
4. 植被恢复方案在大多数情况下，选择在边坡上种草会是一项相对便宜和有效的防护方法。
通过种植适合生长的草、草籽、草皮等，可以有效地减少地表水冲击的冲击力，固定边坡表层土体，促进土壤水分的呼吸以及维护边坡生态平衡。
植被恢复方案通常搭配排水设施方案一起使用，更好地发挥作用。
5. 物理防护措施方案除了边坡整治方案、边坡支护方案、捕水工程方案和植被恢复方案，物理防护措施方案也是值得考虑的重要防护手段。
例如，可以在边坡上安装网状护坡、加固墙体、柔性隆起材料、模块化护坡块等等。
汇总综上所述，部署适当的边坡稳定防护措施方案可以避免在城市建设带来更多灾害。
在边坡稳定防护措施设计时，应该结合相关的地质、气象和人口等因素，从而选择合适的方案，来最大化提高它们的效益。
边坡稳定防护措施方案
边坡稳定防护措施方案边坡稳定防护措施是指在山坡、岩石高墙等自然或人工边坡中采取的一系列措施，以预防和减轻地质灾害的发生。
本文将介绍边坡稳定防护的一些常用方案和措施，旨在向读者展示如何保障山区交通、民生安全。
一、加固植被植被是边坡稳定的重要保障。
通过加强植被的生长和保护，可以有效地增加边坡的抗滑能力和抗冲刷能力。
在边坡上合理种植各种草本植物和灌木，如禾草、矮牵牛等，以增加边坡的根系结构，减弱地表水雨水对边坡的冲击力。
此外，还可以利用人工修筑护坡，通过铺设枯枝、土壤覆盖、挂篮等方式，形成稳定的植被覆盖层，避免土壤侵蚀和坡面冲刷。
二、排水系统建设合理的排水系统是边坡稳定的重要保障措施。
边坡上的积水是引发边坡滑坡的主要原因之一。
因此，在边坡设计中应考虑排水沟、渠道和护坡排水等措施，将积水导流到安全区域。
此外，还可以在边坡上设置防渗板和排水管道，以有效降低地下水位，提高边坡的稳定性。
三、防护结构的建设在一些特殊的边坡区域，如高陡边坡、岩石高墙等，常常需要采取一些防护结构和措施来增加边坡的稳定性。
常见的防护结构包括挡土墙、护坡灌浆、护坡网、锚杆等。
这些结构能够有效地提高边坡的抗滑、抗冲刷能力，减少地质灾害的发生。
在选择和设计防护结构时，应充分考虑边坡的地质条件和工程实际情况，确保结构的稳定性和可靠性。
四、监测和预警系统监测和预警系统是用来及时掌握边坡变形和稳定性状态的工具。
通过安装位移传感器、地下水位监测器等设备，可以实时监测边坡的变形情况和地下水位变化。
一旦发现边坡存在变形或其他异常情况，可以通过预警系统及时采取相应的应急措施，以减少地质灾害的损失发生。
总结：边坡稳定防护措施方案是山区地质灾害防治的重要内容。
通过加固植被、建设排水系统、设置防护结构以及安装监测预警系统等措施，可以有效地提高边坡的稳定性，降低地质灾害的风险。
在具体实施过程中，应充分考虑当地的地质条件和工程实际情况，选择适合的防护方案。
同时，加强对边坡的巡查和维护工作，及时发现和处理潜在的安全隐患，确保山区交通和民生安全。

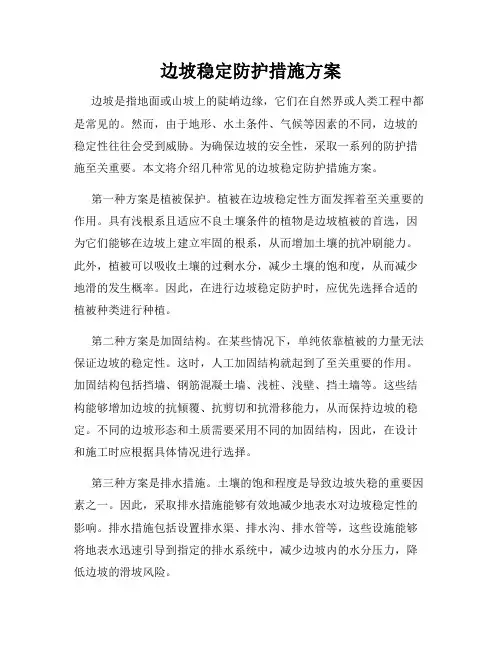

边坡稳定防护措施方案
边坡稳定防护措施方案边坡是指地面或山坡上的陡峭边缘，它们在自然界或人类工程中都是常见的。
然而，由于地形、水土条件、气候等因素的不同，边坡的稳定性往往会受到威胁。
为确保边坡的安全性，采取一系列的防护措施至关重要。
本文将介绍几种常见的边坡稳定防护措施方案。
第一种方案是植被保护。
植被在边坡稳定性方面发挥着至关重要的作用。
具有浅根系且适应不良土壤条件的植物是边坡植被的首选，因为它们能够在边坡上建立牢固的根系，从而增加土壤的抗冲刷能力。
此外，植被可以吸收土壤的过剩水分，减少土壤的饱和度，从而减少地滑的发生概率。
因此，在进行边坡稳定防护时，应优先选择合适的植被种类进行种植。
第二种方案是加固结构。
在某些情况下，单纯依靠植被的力量无法保证边坡的稳定性。
这时，人工加固结构就起到了至关重要的作用。
加固结构包括挡墙、钢筋混凝土墙、浅桩、浅壁、挡土墙等。
这些结构能够增加边坡的抗倾覆、抗剪切和抗滑移能力，从而保持边坡的稳定。
不同的边坡形态和土质需要采用不同的加固结构，因此，在设计和施工时应根据具体情况进行选择。
第三种方案是排水措施。
土壤的饱和程度是导致边坡失稳的重要因素之一。
因此，采取排水措施能够有效地减少地表水对边坡稳定性的影响。
排水措施包括设置排水渠、排水沟、排水管等，这些设施能够将地表水迅速引导到指定的排水系统中，减少边坡内的水分压力，降低边坡的滑坡风险。
第四种方案是监测与预警系统。
边坡的稳定性通常是一个动态的过程，并且容易受到外界环境和自然力的影响。
因此，建立监测与预警系统能够及时发现边坡的异常变化，并采取相应的措施，从而降低事故风险。
监测与预警系统可以包括地下水位监测、地震监测、边坡变形监测等。
这些系统不仅能够检测边坡的变形和水位情况，还可以对变形和水位进行分析和预测，提供及时的预警信息，为防灾减灾提供科学依据。
综上所述，边坡稳定防护措施方案可以从植被保护、加固结构、排水措施和监测与预警系统等多个方面入手。
需要根据具体的边坡条件和地质条件综合考虑，并采取科学、有效的措施，以确保边坡的安全性和稳定性。
基坑边坡稳定控制措施
基坑边坡稳定控制措施
基坑边坡稳定控制措施是为了防止基坑边坡发生塌方、滑坡等不稳定情况而采取的措施。
常见的基坑边坡稳定控制措施有以下几种：
1. 加固支护措施：如设置钢板桩、钢支撑、混凝土墙等支护结构，增强边坡的稳定性。
2. 挡土墙：通过设置土木结构挡土墙，抵抗边坡土体的下滑和失稳；
3. 土工格栅：通过铺设土工格栅来增强边坡的抗滑能力，并提高土体的整体结构性能；
4. 排水处理：合理设置排水系统，降低边坡土体的含水量，提高边坡的稳定性；
5. 绿化工程：在边坡表面种植覆盖植被，增强土体的抗冲刷能力，防止水土流失；
6. 监测和预警系统：安装地质监测设备，实时监测基坑边坡的沉降、位移等变化，及时预警并采取相应的措施。
需要根据具体的基坑工程情况和地质条件，结合工程设计和地质勘测结果，综合考虑采取适当的基坑边坡稳定控制措施，确保工程的安全。
保证土石方边坡稳定的措施
保证土石方边坡稳定的措施概述土石方边坡是公路、铁路、城市建设等领域中必备的重要工程，但由于地质、气候等因素的影响，边坡的稳定性容易受到破坏，引起滑坡、塌方等事故。
为了保障工程的安全和可靠性，需要采取一些措施来保证土石方边坡的稳定性。
措施1.符合设计规范在设计土石方边坡的过程中，需要根据地质、地形条件，结合相关规范进行设计，如《公路工程路基设计规范》、《铁路线路工程开挖与支护技术规程》等，保证设计方案的合理、可行和符合规定标准。
同时，在施工过程中也需要按照设计要求进行施工。
2.加固边坡针对一些易于滑动、易于崩塌的土石方边坡，需要采用加固措施来增强边坡的稳定性，如增加旁支墙、加装花岗岩网片、进行深层加筋等。
通过这些方式可以增加边坡的承载能力和抗滑能力，提高边坡的稳定性。
3.排水处理土石方边坡在遇到大量降雨等气象事件时容易引起边坡松动、滑坡等事件，因此需要进行排水处理。
常见的排水处理方式有铺设排水管、安装防滑杆、遮盖草皮等。
这些措施能够有效地将雨水和地下水排除，降低土石方边坡的含水量，提高边坡的稳定性。
4.增加草本植被草本植被能够有效地增加土壤的稳定性，保护土石方边坡免受雨水、风吹等自然因素的侵蚀。
通过适度的种植草本植被，可以减少水力冲击和土壤侵蚀，提高边坡的自然稳定性。
5.定期检查和维修对于已经建成使用的土石方边坡，需要定期进行检查和维修，及时发现和解决潜在的问题，防止事故的发生。
根据检查结果制定相关修缮计划，按照计划依次进行修缮。
结语通过以上措施，能够较好地保障土石方边坡的稳定性，降低土石方边坡的灾害风险。
在实际工程中，需要根据具体情况来选择合适的措施，对工程进行科学的规划设计、施工和维护，以保障工程的安全和可靠性。
边坡稳定防护措施方案
边坡稳定防护措施方案边坡稳定防护措施是在工程施工过程中，为了保护边坡的稳定性和减少地质灾害风险而采取的一系列措施。
本文将详细介绍边坡稳定防护方案，包括护坡结构、植被措施和水土保持措施等。
一、护坡结构护坡结构是常见的边坡稳定防护措施之一。
其主要功能是通过结构的承载和耐久性来实现边坡的稳定。
常用的护坡结构包括混凝土挡土墙、喷射混凝土护坡和土工格栅等。
1. 混凝土挡土墙：这是一种常用的边坡稳定护坡结构。
通过挡土墙的抗滑和抗变形能力，有效地防止坡体的滑动和失稳。
合理的设计和施工能够提高挡土墙的承载力和稳定性。
2. 喷射混凝土护坡：喷射混凝土是一种高强度和耐久性较强的材料，常用于边坡的加固和保护。
喷射混凝土护坡具有较好的自垂性和自密性，能够有效地支撑边坡，并防止水土流失。
3. 土工格栅：土工格栅是一种由高强度聚合物制成的护坡材料。
它具有较高的抗拉强度和刚度，能够有效地提高边坡的抗滑能力和稳定性。
土工格栅的特点是透水性好，能够有效地排水，并减少坡面的积水。
二、植被措施植被是另一种常见的边坡稳定防护措施。
通过植物的根系系统能够增强土壤的抗剪性和抵抗力，减少土壤侵蚀和水土流失。
常用的植被措施包括坡面植被覆盖、植物固坡和种草等。
1. 坡面植被覆盖：在坡面铺设合适的草坪或者植物覆盖层，能够有效地保护坡面免受风雨侵蚀，减少土壤侵蚀和水土流失。
2. 植物固坡：通过在边坡上种植树木或灌木等植物，能够有效地增加边坡的抗滑能力和稳定性。
植物的根系系统能够抵抗土壤的侵蚀，减少坡体的滑动和变形。
3. 种草：种草是一种简单有效的边坡稳定防护措施。
通过在边坡上播种适当的草种，能够有效地保护坡体免受风雨侵蚀，并增加边坡的抗滑能力。
三、水土保持措施水土保持是边坡稳定防护的重要环节。
通过合理的水土保持措施，能够减少坡面径流、防止土壤侵蚀和水土流失，保护边坡的稳定性。
常见的水土保持措施包括设置排水系统、建立固结构和修复生态环境等。
1. 设置排水系统：边坡设置排水系统能够有效地减少坡面径流，避免水分积聚在坡体内部导致坡体松动和滑动。
边坡稳定防护措施方案
边坡稳定防护措施方案边坡稳定问题一直是工程建设过程中的重要难题。
在山区、高地以及公路、铁路等工程中，边坡的稳定性对整个工程的安全性和可持续性产生着重要的影响。
因此，为了确保边坡的稳定性，需要采取一系列的防护措施。
本文将探讨常见的边坡稳定防护措施方案，包括加固和改善边坡土体、减缓边坡的滑坡和崩塌行为以及增强边坡的抗震能力。
一、加固和改善边坡土体边坡的土体稳定性是保证边坡整体稳定的基础。
以下是几种常见的加固和改善边坡土体的措施：1. 排水系统：在边坡内部设置排水系统，以降低土体的饱和度，减少渗流对边坡稳定性的影响。
2. 植被覆盖：种植适当的植被，通过植物的根系来固定土壤颗粒，增强土体的抗剪强度。
3. 加固土体：可以采用钢筋混凝土喷射桩、灌浆加固等方法，提高土体的整体强度和稳定性。
二、减缓边坡的滑坡和崩塌行为为了减少边坡发生滑坡和崩塌的可能性，采取以下措施是必要的：1. 边坡表面覆盖材料：在边坡表面铺设防护材料，如草皮、地被植物等，以减缓降雨对土体的冲刷和侵蚀。
2. 防护墙：在边坡的底部设置防护墙，可以有效地防止土体的滑坡和崩塌，增强边坡的整体稳定性。
3. 增加支护措施：通过设置悬挂索网、嵌岩锚杆等支护措施，加固和牢固地固定边坡，减少滑坡和崩塌的风险。
三、增强边坡的抗震能力地震是导致边坡滑坡和崩塌的主要因素之一，采取以下措施可以增强边坡的抗震能力：1. 增加抗震设施：在边坡上设置抗震支撑、减震器等设施，以增加边坡的抗震能力，减小地震对边坡的破坏。
2. 结构调整：合理调整边坡的结构布局，通过增加岩石、混凝土等抗震材料的使用，增强边坡的整体抗震性能。
3. 加固边坡土壤：采用钢筋混凝土加固边坡中的土壤，提高边坡抗震能力，减少地震对边坡的影响。
结论边坡稳定是保障工程安全的关键之一。
通过加固和改善边坡土体、减缓滑坡和崩塌行为以及增强抗震能力等多种防护措施，可以有效地提高边坡的稳定性，降低工程风险。
然而，在实际工程施工过程中，应根据具体情况进行综合考虑和方案设计，确保防护措施的可行性和有效性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
边坡稳定及防治滑坡的措施
露天矿的开采破坏了稳定状态，使边坡岩体发生变形破坏，边坡破坏的方式主要有崩落、散落、倾倒坍塌和滑动等。
要加强边坡整治和检测。
通过调整和台阶盘宽度、控制边坡角的大小等于段预防边坡进一步破坏。
台阶高度3-6m，台阶坡面角不大于26°，最终边坡角不大于22°。
如发现阶段坡面上有裂缝可能塌落，或有大块活石或悬石时，需由有经验的工人系好安全带小心作业，清除活石，同时有一名工作监护。
根据有关资料及临近矿区经验，该矿区矿岩属坚硬稳固矿岩，无地下水、降水量也很小。
但有断层、裂隙、古溶洞穴等，必须加强监控边坡的稳定性工作，雨天要停止作业，防止降水对边坡稳定造成影响而产生滑坡。
一、边坡下滑治理措施
1、滑坡清理
当边坡出现断层或裂隙发育时，对滑体上部或中上部进行削坡，减小边坡角，从而减小下滑力。
2、减重压坡角
对边坡出现裂隙时，对滑体上部削减，使下滑力减小，同时将土岩堆积在滑体下部抗滑部位，使抗滑力增大。
3、预裂爆破
为维持到界边坡的岩体强度不致因爆破而降低，用预裂爆破法减少爆破时对岩体的破坏。
4、挡墙
在边坡出现严重下滑趋势时，在滑体下部修筑挡墙，以增大抗滑力。
5、建立岩层稳定永久观测线，定期观测，对观测结果分析和评价。
6、采场最终边坡应遵守以下规定：（1）按设计进行，坡度不得超挖。
（2）临近到界台阶时，采用控制爆破，不得超钻并采取减震措施，严禁采用硐室爆破。
7、随着排土场边坡的形成和发展，必须进行边坡稳定分析，如有不稳定
因素应修改排土场参数或采用防治措施。
8、定期巡视采场及排土边坡，发现有滑坡征兆时，必须设明显标志牌。
二、边坡事故的预防
1、选择适当的开采技术和制定严格的边坡安全管理制度，正确选择台阶坡面角和最终边坡角。
2、选用合理的开采顺序和推进方向，杜绝在作业台阶底部进行掏底开采，一般尾部选用从上盘向下盘的采剥推进方向，做到有计划，有条理的开采。
3、合理进行炸破作业，减少炸破震动对边坡的影响，由于炸破产生的震动可以使岩体的节理展开，因此在接近到界边坡地段尽量不采用大规模齐发爆破，并严格控制同时炸破的炸药量。
4、矿方应选派技术人员或有经验的工人专门负责边坡的管理工作，及时清除隐患，发现边坡塌滑征兆时，有权制止采剥作业，并向矿长报告。
5、对于边坡有滑动倾向的矿山，必须采取有效的安全措施，并设立专门观测点，定期观测记录。
三、滑坡防治工作的一般程序
露天矿滑坡防治工作应立足于防，治次之。
它贯穿于露天矿设计、施工、生产各个阶段，滑坡防治工作应按一定程序进行，它反映了各项防治措施的轻重缓急次序。
这一程序是：
1、进行有关滑坡原因的工程地质、水文地质的勘探工作；
2、截集并排出流入滑坡区的地表水；
3、疏干滑坡区或附近的地下水，或降低地下水位；
4、削坡减载，反压坡脚或清除滑体，爆破减震等；
5、采用人工支挡物可其他预防措施。
各种方法及其作用和适用条件详见下表
四、边坡监测措施
边坡监测工作包括大面积边坡移动的观测，边坡表面或钻孔内局部岩体移动的观测、地音监测等。
一、大面积边坡岩体移动的观测
（一）观测
1、大面积边坡岩体移动的观测是指在边坡上设置观测点、观测线，用经纬仪、水准仪、钢尺等测量岩体移动。
测量大面积边坡岩体移动主要仍应用经纬仪、光电测距仪、水准仪及钢尺等测量仪器和工具。
2、观测线由若干位于直线上的观测点组成。
为了控制一个滑体，通常在滑体的中央部分沿可能的滑动最大速度方向设置一条观测线；沿其两侧，再设若干条；有时还沿露天矿台阶走向，跨越滑体设置观测线。
3、每条观测线分控制部分（点）和工作部分（点），前者设置在稳定的边坡区内，后者则设在滑动区内。
4、一个滑体，除设置观测线外，有时应对滑体上具有特征性的地方，如层面、断层、裂缝等。
设置专门观测点进行观测。
5、对虽无明显变形，但有可能发生滑动的边坡，需要时亦应设观测线观测，
以便及时采取滑坡防治措施。
6、观测点的埋设，可用混凝土将金属杆柱浇注于岩体中，或以金属杆柱、木桩等直接打入松软的土岩中；前者常用于控制点的设置，后二者则适用于工作点。
7、任何结构的观测点应符合如下要求：
（1）观测点上部应有清楚的中心，以保证精确测量；
（2）设置位置应便于观测；
（3）保证桩柱与岩体牢固结合，使观测点能真实反映岩体的移动。
观测点设置完毕后，应将其控制点与露天矿的三角测量网建立联系，确定其坐标。
8、各次观测的间隔时间，依滑动速度大小，滑体移动特征、观测目的、以及有滑动危险的建筑物的重要性面定。
通常，雨季间隔时间短，对正在滑动的岩体，需严密监视，必要时进行昼夜连续观测。
9、观测点设置的原则，观测方法、观测精度等，均应符合测量规程要求。
（二）、观测资料的图示
根据观测结果，通过整理，可按不同需要，绘制以下各图；
1、滑坡区平面图，图上应绘出边坡平面形状、滑体范围、地貌、测点，标高等。
2、滑坡区断面图，图上应绘出滑坡前后边坡外形，滑动面位置及露头、测点标高、岩层、构造等。
3、观测点位移—时间关系曲线图。
4、观测点移动向量图。
（三）、观测资料分析
滑坡观测资料不但可提供滑体的范围及表面形态，而且有助于分析、确定滑动面的形状和位置，分析滑坡原因和预报滑坡等。
这些工作应密切结合地质条件。
1、分析滑动面的形状及位置
如观测线自上而下各观测点移动向量的变化连续而有规律，则可认为滑动是整体滑动。
整体滑动时，可视为滑动面垂线上滑体各点的移动向量相互平行。
2、分析滑坡原因
3、预报滑坡
滑坡从出现滑动预兆到最终完全滑落要经历一段时间，或数月，或经年，其移动速度即单位时间内的位移量由小变大，最后发生急剧变化。
因而根据移动速度的变化可以预报滑坡
二、边坡表面岩体移动测量
1、在岩体表面裂隙上粘涂石膏浆或水泥砂浆，凝固后观察、测量浆片上裂隙发展的情况。
2、在裂隙两侧岩体中各钻一浅孔，埋入钢桩。
桩的连线平行移动方向，桩的一端露出岩体表面。
然后用钢尺或游标尺，或再配合水准尺等，测量裂隙两侧岩体的相对位移，桩露出端的形状应适用于游标尺、水准尺的安设，以利精确测量。
裂隙两侧也可各设两桩，构成一近似等边四边形，用钢尺测量各边及对角线长，此法可计算出包括平行于裂隙方向的岩体位移。
三、钻孔内岩体移动测量
钻孔内测量岩体移动的装置有测量钻孔轴向移动、径向移动、钻孔倾斜以及探测滑动面位置等几种。
