电脑ATX电源电路原理分析与维修教程整理

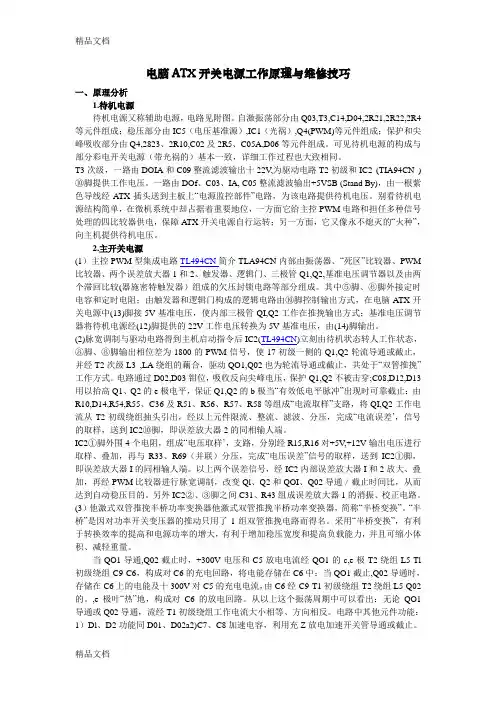

电脑ATX开关电源工作原理与维修技巧演示教学
电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。
自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5（电压基准源）,IC1（光祸）,Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。
可见待机电源的构成与部分彩电开关电源（带光祸的）基本一致，详细工作过程也大致相同。
T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。
一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。
别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障A TX开关电源自行运转；另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。
2.主开关电源(1）主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM 比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器）组成的欠压封锁电路等部分组成。
其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑A TX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。
(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。
ATX开关电源原理图、维修讲解
一、概述ATX开关电源的主要功能是向计算器系统提供所需的直流电源。
一般计算器电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。
它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。
其外观图和内部结构实物图见图1和图2所示。
ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V （0.5A）、+12V(10A)、—12V（1A）、+3.3V（14A）、+5VSB（0.8A）。
为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。
二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。
参照实物绘出整机电路图，如图3所示。
1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。
如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。
R2和R3为隔离平衡电阻，在电路中对C5和C6起平均分配电压作用，且在关机后，与地形成回路，快速泄放C5、C6上储存的电荷，从而避免电击。
2、高压尖峰吸收电路如图5所示，D18、R004和C01组成高压尖峰吸收电路。
当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。
ATX电源电路原理分析报告与维修教程整理
ATX电源电路原理分析报告与维修教程整理一、ATX电源的原理分析1.电源输入ATX电源的输入电压一般为220V交流电，通过电源插座连接到电网上。
电源输入部分主要包括滤波器和整流器。
滤波器的作用是滤除电源中的干扰噪声，保证电源的稳定性和可靠性；整流器的作用是将交流电转化为直流电。
2.电源输出ATX电源的输出电压有多个，其中最重要的有+3.3V、+5V和+12V。
这些电压为计算机的各个部件提供所需的电能。
在ATX电源中，输出电压是通过应用稳压电路实现的。
稳压电路通过控制电流的流动来保持输出电压的稳定性。
3.保护功能ATX电源在工作中具有多重保护功能，以保证计算机的正常运行并防止电路的过载和故障。
常见的保护功能包括过流保护、过压保护和过载保护等。
当电源工作在不正常的状态下时，这些保护功能会自动启动，以保护电路的安全运行。
4.控制电路下面是一些ATX电源的常见故障及其维修方法的整理。
1.电源无输出如果ATX电源没有输出，首先要检查电源的输入是否正常。
可以使用万用表来测量电源的输入电压，确保其在额定范围内。
如果电源的输入正常，那么问题可能出现在电源的输出部分。
可以使用万用表进行电源输出电压的测量，如果发现输出电压异常，应检查与该电压相关的电路元件是否正常。
2.过热和过载ATX电源在工作过程中可能会出现过热和过载现象。
过热可能是由于电源内部散热不良或工作环境温度过高引起的。
过载可能是由于计算机使用了超过电源额定功率的硬件设备所致。
对于过热和过载问题，应该首先检查电源的散热系统是否正常，并检查计算机硬件是否超负荷运行。
3.电源噪声ATX电源可能会产生噪声，并对计算机的正常运行产生干扰。
这种噪声可能是由于散热器松动、风扇振动或电源内部元件老化引起的。
对于电源噪声问题，可以首先检查风扇和散热器是否安装牢固，并清洁电源内部的灰尘。
如果问题仍然存在，可能需要更换一些故障的电源元件。
维修ATX电源时，应注意以下几点：1.在操作电源之前，先将其断电，并且确保电源的电容已经放电，避免触电事故的发生。
ATX电源电路原理分析和维修教程整理
ATX电源电路原理分析和维修教程整理一、ATX电源电路原理分析1.交流输入滤波器（AC Input Filtering）：这个部分的作用是将进入电源的交流电进行滤波，去除噪音，确保电源的稳定性和安全性。
2.整流器（Rectifier）：整流器将交流电转换为直流电。
常见的整流器有桥式整流器，将交流电转换为直流脉动电，然后通过滤波电容进行过滤，得到稳定的直流电。
3.电源开关（Power Switching）：电源开关主要是用于控制电源的开关机状态。
当计算机主机开机或者关机时，电源开关会相应地打开或者关闭电源。
4.反馈电路（Feedback Circuit）：反馈电路主要用于监测电源输出电压，并根据需要调整电源输出电压的稳定性。
当电源输出电压过高或者过低时，反馈电路会向控制电路发送信号，以调整输出电压。
5.控制电路（Control Circuit）：控制电路根据反馈电路的信号，向整流器、开关器件等部分发送控制信号，以实现电源的调整和稳定。
6.保护电路（Protection Circuit）：保护电路主要用于确保电源的安全性，例如过流保护、过压保护、过温保护等。
当电源工作过程中出现异常情况时，保护电路会自动切断电源输出，以保护其他电路的安全。
二、ATX电源电路维修教程1.检查电源开关和电源线：首先检查电源开关是否正常工作，然后检查电源线是否损坏或者接触不良。
如果发现问题，可以更换电源开关或者电源线。
2.检查电源输入：使用万用表检查电源输入端的交流电压。
正常情况下，乘以开方根号2（约为1.41），得到的值应当接近电源标称电压（一般为110V或220V）。
3.检查电源输出：使用万用表检查电源输出端的直流电压。
如果输出电压低于或者高于标称电压，可以调整反馈电路或者控制电路来修复问题。
4.检查整流器和滤波电容：如果电源输出电压有脉动或者噪音，可能是整流器或者滤波电容损坏。
使用万用表检查整流器和滤波电容是否正常工作，如果不正常，可以更换相应的部件。
计算机ATX电源电路的工作原理与维修
计算机ATX电源电路的工作原理与维修ATX电源电路的工作原理与维修第一部分 LWT2005型开关电源随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX 开关电源又将成为维修界的一个新的亮点。
本文以市面上最常见的LWT2005型开关电源为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也借此起到一个抛砖引玉的作用。
一、概述ATX开关电源的主要功能是向计算机系统提供所需的直流电源。
一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。
它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。
ATX开关电源的功率一般为250W,300W，通过高频滤波电路共输出六组直流电压:+5V(25A)、—5V(0.5A)、+12V(10A)、—12V(1A)、+3.3V(14A)、+5VSB(0.8A)。
为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。
原理图和输出20P插头线序定义如下图所示:第1页第2页20P插头线序定义二、工作原理ATX开关电源，电路按其组成功能分为:输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。
参照实物绘出整机电路图，如图所示(LWT2005型ATX开关电源电路图)。
1、输入整流滤波电路第3页只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。
如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V 左右直流脉动电压。
C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。
电脑ATX电源电路故障检修精要
电脑ATX电源电路故障检修精要一、概述电脑硬件更新换代快，而主机电源更新较慢，十几年的发展，就是由AT结构变化为ATX电源。
它一旦损坏，由于各种原因的影响，用户一般用新的更换，其实，只要我们熟练掌握它的电路结构，工作原理及维修技巧，修复ATX电源很有必要。
二、电路结构三、工作原理1.整流输出的+300V分别通过两个脉冲变压器加到主电源、辅助电源的功率管集电极，辅助电源开始工作，输出（1）+12V供电TL494；（2）+5VSB、PS-ON到20脚排插。
2.TL49412脚得到+12V，开始工作，它的131415输出+5V，但它被④脚死区控制。
当PS-ON 端为低电平时，④脚电压跳变，解除控制，从⑧、11输出推挽波形，推动小功率对管工作，通过变压器耦合，使主电源功率对管工作，由主脉冲变压器另一端后续电路输出各型电压。
3.TL494输出的+5V，供电LM339③脚，它由四个比较器构成，一般两个用来完成启动控制，一个用来形成power-good信号，一个用来空载检测。
四、维修技巧1.TL494注意：12脚Vcc端有的为20V，甚至高达40V。
2.LM339（如图3）②脚通过二极管（IN4148）等控制TL494④脚；⑥脚通过电阻等联接20针排插PS-ON端；还可以分别测各比较器的输入（+，－）和输出端电压值，判断其逻辑功能是否正常。
3.易损部件：（1）保险、电解电容、开关管、整流桥堆；（2）与开关管联接的启动电阻、限流电阻；（3）开关管附近的快恢复二极管、IN4148和稳压管、小功率三极管；（4）TL494、LM339。
4.常见配件型号：（1）主电源的功率对管为E13007、C4242、C4161；（2）辅助电源管为C5027、C3866，有的为N型场效应管；（3）集成块有两片，一片为TL494，有的型号尽管不含494字样，但功能相同，另一片为LM339，有的用LM393（8脚），但周围一定有多个小功率三极管。
ATX电源的电路原理及常见故障检修详解
ATX 电源的电路原理及常见故障检修详解【电源网】电源是计算机的重要组成部件，它是计算机正常工作的基础。
当今微机绝大多数配置ATX 电源，它是AT 电源发展而来，主变换电路和AT 电源相似，并增加了一些辅助电路，除给主机提供稳定可靠的工作电源外，还可配合ATX 主板实现软件开关主机的功能。
ATX 电源除经常发生和AT 电源共有的故障外，还有一些特有的故障。
下面简要介绍ATX 电源的常见故障，仅供参考。
1.ATX 电源的工作原理ATX 电源的主变换电路和AT 电源相似，采用双管半桥它激式电路。
整个电路的核心是脉宽调制(PWM)控制芯片，多数ATX 电源都采用TL494(或其替代芯片)，利用TL494 的④脚“死区控制”功能来实现主变换电路的开启和关闭。
2.如何判定故障范围由于微机电源都设置了过压、过流保护电路，电源发生故障时，大多表现为主机加电无任何指示，主机不启动，显示器无任何显示，电源风扇不转。
由于ATX 主板上有一部分电路称为“电源检测模块”，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。
那幺，怎样判定是ATX 电源故障还是主板故障呢?ATX 电源和主板之间是通过一个20 脚长方形双排综合插件连接的，如图2 所示，其中14 脚(绿色线)为PS-ON 信号，主板就是通过这个信号来控制电源的开启和关闭的。
当主板电源的“电源检测部件”使PS-ON 信号为高电平时，电源关闭;当主板使PS-ON 信号为低电平时，电源工作，向主板供电。
当ATX 电源不和主板相连时，电源内部提供PS-ON 信号高电平，ATX 电源不工作，处于待机状态。
当计算机通电后无法开启时，可将所有供电插头拔。
ATX电源电路原理分析报告与维修教程整理
ATX电源结构简介ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。
下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。
其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。
二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。
其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。
弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。
图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。
输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。
通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。
推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。
推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。
推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ATX 电源的经典维修ATX电源结构简介ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。
下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。
其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。
二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。
其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。
弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。
图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。
输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。
通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。
推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。
推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。
推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。
本章介绍的ATX电源在电路结构上属于他激式脉宽调制型开关电源，220V市电经BD1～BD4整流和C5、C6滤波后产生+300V直流电压，同时C5、C6还与Q1、Q2、C8及T1原边绕组等组成所谓“半桥式”直流变换电路。
当给Q1、Q2基极分别馈送相位相差180°的脉宽调制驱动脉冲时，Q1和Q2将轮流导通，T1副边各绕组将感应出脉冲电压，分别经整流滤波后，向电脑提供＋3.3V、±5V、±12V ５组直流稳压电源。
THR为热敏电阻，冷阻大，热阻小，用于在电路刚启动时限制过大的冲击电流。
D1、D2是Q1、Q2的反相击穿保护二极管，C9、C10为加速电容，D3、D4、R9、R10为C9、C10提供能量泄放回路，为Q1、Q2下一个周期饱和导通作好准备。
主变换电路输出的各组电源，在主机未开启前均无输出。
其单元电路原理如下图13.2所示：图13-2 交流输入、整流、滤波与开关电源单元电路图2、辅助电源电路整流滤波后产生的+300V直流电压还通过R72向以Q15、T3及相关元件组成直流辅助电源供电电路。
R76和R78用来向Q15提供起振所需的初始偏流，R74和C44为正反馈通路。
该辅助电源输出两路直流电源：一路经Q16稳压后送出+5VSB电源，作为电脑中主板“电源监控”部件的供电电源；另一路经BD6、C29整流滤波后向由IC1及Q3、Q4等组成的脉宽调制及推动组件供电。
正常情况下，只要接通220伏市电，该辅助电源就能启动工作，产生上述两路直流电压。
其单元电路原理如下图13.3所示：图13-3 直流辅助电源单元电路图3、PWM脉宽调制及推动电路IC1（TL494）等组成PWM电路。
PWM（Pules Width Modulation）即脉宽调制电路，其功能是检测输出直流电压，与基准电压比较，进行放大，控制振荡器的脉冲宽度，从而控制推挽开关电路以保持输出电压的稳定，主要由IC1 TL494及周围元件组成。
其单元电路原理如下图13.4所示：图13-4 PWM脉宽调制及推动单元电路图TL 494的简单工作原理是：当IC1的VCC端{12}脚得电后，内部基准电源即从其输出端{14}脚向外提供＋５Ｖ参考基准电压（Vref）。
首先，该参考电压分两路为IC1组件的各控制端建立起它们各自的参考基准电平：一路经由R38、R37组成的分压器为内部采样放大器的反相输入端{2}脚建立+2.5V的基准电平，另一路经由电阻R90、R40组成的分压器为“死区”电平控制输入端{4}脚建立约+0.15V的低电平；其次，Vref还向PS-ON软开/关机电路及自动保护电路供电。
在IC1{12}脚得电，且{4}脚为低电平的情况下，其{8}脚和{11}脚分别输出频率为50ｋＨｚ（由定时元件C30、R41确定），相位相差180°的脉宽调制信号，经Q3、Q4放大，T2耦合，驱动Q1和Q2轮流导通工作，电源输出端可得到电脑所需的各组直流稳压电源。
若使{4}脚为高电平，则进入IC1的“死区”，IC1停止输出脉冲信号，Q1、Q2截止，各组输出端无电压输出。
电脑正是利用此“死区控制”特性来实现软开/关机和电源自动保护的。
D17、D18及C27用于抬高推动管Q3、Q4射极电平，使得当基极有脉冲低电平时Q3、Q4能可靠截止。
4、自动稳压电路（1）+3.3V自动稳压控制电路ATX电源在T1副边+3.3V输出端设置了二次自动稳压控制电路，通过改变L6可变感抗，控制3.3V输出电压精确稳定。
若输出电压上升，经R31、R30取样的IC4（WL431）Ur电位上升，Uk电位下降，Q11饱和导通。
在T1副边N2绕组L6侧交变矩形脉冲正半周期间D11截止，D13导通，Q11的c极电位0.7V；在负半周期间，D13截止，D11导通，由Q11的e、c极饱和导通向L6注入的反向电流使L6可变感抗增大，导致D12整流输出电压降低。
反之，Q11导通程度减弱，注入L6的反向电流使L6可变感抗减小D12整流输出电压上升。
图中R29、c25组成IC4（WL641）的负反馈控制电路。
图13-5 ＋3.3V自动稳压单元电路原理图（2）+5V、+12V自动稳压控制电路由于IC1{2}脚（内部采样放大器反相端）已固定接入+2.5V参考电压，同相端{1}脚所需的取样电压来自对电源输出+5V和+12V经取样电阻R33、R34、R35的分压。
图中R39、C32组成误差放大器负反馈电路。
此后将①脚与{2}脚比较，+5V或+12V电压升高，使得{1}脚电压升高，根据TL494工作原理，{8}、{11}脚输出脉宽变窄，Q1、Q2导通时间缩短，将导致直流输出电压降低，达到稳定输出电压的目的。
当输出端电压降低时，电路稳压过程与上述相反。
图13-6 +5V、+12V自动稳压控制单元电路原理图6、自检启动（PG）信号产生电路一般电脑对PG信号的要求是：在各组直流稳压电源输出稳定后，再延迟100～500毫秒产生+5V高电平，作为电脑控制器的“自检启动控制信号”。
图13-7 自检启动（PG）信号产生电路PW-OK产生电路由IC5电压比较器LM393、Q21、C60及其周边元件构成。
待机时IC1的反馈控制端3脚为低电平，Q21饱和导通，IC5的3脚同相端输入低电位，低于2脚反相端输入的固定分压比（由Vref在R105和R106上的分压决定，为1.85V），IC5的第1脚输出为低电位，PW-OK向主机输出零电平的电源自检信号，主机停止工作处于待命休闲状态。
开机的瞬间IC1的3脚电位上升，Q21由饱和导通进入放大进而截止状态，e极电位由Vref经R104对C60进行充电，随着C60充电的逐渐进行，IC5的3脚控制电平逐渐上升，一旦IC5的3脚同相端电位高于2脚反相端参考电压，IC5的第1脚输出高电平的PW-OK信号。
该信号在开关电源输出电压稳定后再延迟几百毫秒由零电平起跳到+5V，通知电脑自检启动成功，电源已准备好。
在主机运行过程中若遇市电掉电或用户关机时，A TX开关电源+5V输出端电压必下跌，这种幅值变小的反馈信号被送到IC1组件的电压取样放大器同相端1脚后，将引起如下的连锁反应：使IC1的反馈控制端3脚电位下降，经R63耦合到Q21的基极，随着Q21基极电位下降，一旦Q21的e、b极电位达到0.7V，Q21饱和导通，IC5的3脚电位迅速下降，当3脚电位小于2脚的固定分压电平时，IC5的输出端1脚将立即从5V下跳到零电平，关机时PW-OK 输出信号比A TX开关电源+5V输出电压提前几百毫秒消失，通知主机触发系统在电源断电前自动关闭，防止突然掉电时硬盘磁头来不及移至着陆区而划伤硬盘。
7、软开/关机（PS－ON）电路电脑通过改变PS－ON端的输入电平来启动和关闭整个电源。
当PS－ON端悬空或电脑向其送高电平（待机状态）时，电源关闭无输出；送低电平时，电源启动，各输出端正常输出直流稳压电源。
图13-8 软开/关机（PS－ON）单元电路原理图PS－ON电路由IC10、Q7、Q20等元件构成。
PS-ON信号控制IC1的4脚死区电压，待机时，主板启闭控制电路的电子开关断开，PS-ON信号为高电平3.6V。
IC10精密稳压电路WL431的Ur电位上升，Uk电位下降，Q7导通，稳压5V通过Q7的e、c极，R80、D25和D40送入IC1的4脚，当4脚电压超过3V时，封锁8、11脚的调制脉宽输出，使T2推动变压器、T1主电源开关变压器停振，停止提供+3.3V、±5V、±12V的输出电压。
与此同时，因Q7饱和，Q20也饱和，使得Q5基极（保护电路控制输入端）被对地短路，禁止保护信号输入，保护电路不工作。
当将PS－ON端对地短路或软开机（电脑向PS－ON端送低电平）时，IC10的Ur为零电位，Uk电位升至+5V，Q7截止D25、D40不起作用，IC1{4}脚电压由R90和R40的分压决定，为0.15V，IC1开始输出调宽脉冲，电源启动工作。
此时Q20处于截止状态，将Q5基极释放，允许任何保护信号进入保护控制电路。
8、±5V、±12V直流稳压输出电路T1副边降压绕组N2感应的矩形电压脉冲，一路经共阴极输出特性的肖特基二极管D12全波整流，得到单向方波电压，经电感L7、L5平滑滤波，在直流负载电阻R31、R30上得到+3.3V直流电压。
图 13-9 +3.3V、±5V、±12V直流稳压输出电路T1副边N3绕组感应的交变电压，经快速恢复二极管D6全波整流，一路经共模扼流电感L1-1、电感L4、C16和R82高频滤波回路，输出+12V电压。
