开关电源的常见故障和维修技巧
开关电源故障检修方法
开关电源故障检修方法开关电源是现代电子设备中常见的电源供应方式，它具有体积小、效率高、稳定性好等优点，被广泛应用于各种电子设备中。
然而，由于长时间使用或者外部环境因素等原因，开关电源也会出现各种故障。
本文将介绍一些常见的开关电源故障及其检修方法，希望能够帮助大家更好地维护和修复开关电源故障。
首先，我们来看一下开关电源常见的故障现象及其可能的原因。
常见的故障现象包括但不限于，无法开机、输出电压异常、过热关机、噪音过大等。
这些故障可能由于电路元件损坏、电路板连接不良、散热不良等原因引起。
针对这些故障现象，我们可以采取以下方法进行检修。
首先，针对无法开机的故障现象，我们可以检查开关电源输入端是否接通电源，检查输入端保险丝是否烧坏，检查输入滤波电容是否损坏等。
如果以上问题都没有发现，可以进一步检查开关电源的输入电压是否正常，检查输入端整流桥是否损坏等。
其次，对于输出电压异常的故障现象，我们可以检查开关电源的输出端是否短路，检查输出端负载情况，检查输出电容是否损坏等。
如果以上问题都没有发现，可以进一步检查开关管、变压器、稳压管等元件是否损坏。
另外，对于过热关机的故障现象，我们可以检查开关电源的散热器是否堵塞，检查风扇是否正常工作，检查负载情况是否超过额定值等。
如果以上问题都没有发现，可以进一步检查开关电源的工作温度是否过高，检查开关管、稳压管等元件是否损坏。
最后，对于噪音过大的故障现象，我们可以检查开关电源的滤波电容是否损坏，检查输出端负载情况，检查开关管、变压器等元件是否损坏等。
如果以上问题都没有发现，可以进一步检查开关电源的工作频率是否异常，检查开关管、变压器等元件是否损坏。
总的来说，开关电源故障的检修方法主要包括检查输入端、输出端、散热系统、滤波电路等各个方面。
在检修过程中，需要注意安全，避免触电和烫伤等意外。
另外，需要使用合适的工具和仪器进行检测，避免对电源供应造成二次损害。
希望本文介绍的开关电源故障检修方法能够帮助大家更好地维护和修复开关电源故障，确保电子设备的正常运行。
开关电源故障检修方法
开关电源故障检修方法
开关电源是广泛应用于各种电子设备和电子巨头的电源，由于其高效、稳定性强、小巧、轻便、经济实用等优点，被广泛使用，但是开关电源也
同样存在着一些故障，如何检修开关电源中出现的故障呢？以下是开关电
源故障检修方法：
一、开关电源不工作或工作异常。
1.首先检查是否插头和插座连接正常，并试着更换插头是否正常。
2.检查开关电源内部的保险丝。
3.检查输入电压。
4.检查变压器的绝缘是否良好。
5.检查电子元件，检查还可能是器件损坏、泄漏、短路等问题。
二、开关电源输出电压不稳定。
1.检查输出负载是否过重，如果过重则会导致输出电压不稳定的问题。
2.检查输出电压的电压调节器。
3.检查开关电源内部的组件，例如开关电源电容，如果电解电容已经
老化则会导致电容损坏。
三、开关电源温度过高。
1.首先检查散热器的风扇是否正常工作。
2.检查散热器的面积是否足够。
3.检查散热器的散热效果是否良好。
总之，以上列出的是开关电源故障检修的方法，有些故障只需要简单的修理即可解决问题，而有些问题则需要进行更深入的检查和分析。
在检修开关电源时，需要密切注意安全操作，如果您没有相关的电子经验和知识，最好找到专业的电气工程师进行检修，避免不必要的风险。
开关电源的常见故障分析及维修
如果测量值比正常值高出IV以上，说明输出电压过高。我们应着重检查取样电阻是否变值或损坏，精密稳压放大器(TL431)或光耦合器（PC817）性能不良，变质或损坏；
2.输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。
3.开关功率管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。
4.开关功率管的源极（S极），通常接一个阻值很小，但功率很大的电阻，作为过流保护检测电阻，此电阻的阻值一般在0.2到0.8之间。此电阻如变值或开焊，接触不良也会造成输出电压过低的故障。
因在日常生活使用中，不可避免的重摔或重幢，使高频变压器的铁芯损坏。使高频变压器的磁通量，磁感应强度，以及磁路等都会受到很大的影响，造成传输的效率，能量将会大打折扣。
由于高频变压器为了减小涡流，增大高频交流电的传输效率，它的铁芯是用软磁铁氧体制作而成的。这种磁性材料具有高的导磁率，但质脆，易碎。
因此它的损坏率也是很高的。因此在维修时千万不要忘了检查此处，以免走弯路。除此之外还有可能就是输出滤波电容容量降低，甚至失容或开焊，虚接；
其中精密稳压放大器(TL431)极易损坏，我们可用下述方法对精密稳压放大器(TL431)作出好坏的判别：
将TL431的参考端(Ref)与它的阴极（Cathode）相连，串10k的电阻，接入5V电压，若阳极（Anode）与阴极之间为2.5V，并且等待片刻还仍然为2.5V，则为好管，否则为坏管。
六．有直流电压输出，但输出直流电压过低
一． 保险丝熔断
一般情况下，保险丝熔断说明开关电源的内部电路存在短路或过流的故障。由于开关电源工作在高电压，大电流的状态下，直流滤波和变换振荡电路在高压状态工作时间太长，电压变化相对大。电网电压的波动，浪涌都会引起电源内电流瞬间增大而使保险丝熔断。
充电器开关电源的常见故障及维修
充电器开关电源的常见故障及维修充电器开关电源的常见故障及维修充电器开关电源是在电子行业中使用最广泛的一种电源，它们能够为电子设备提供稳定的电源供应。
随着电子行业不断发展，充电器开关电源也变得越来越重要。
然而，由于工作环境的不同，充电器开关电源也会遇到各种故障。
因此，我们必须熟悉常见的故障，以便及时进行维修和保养，确保充电器开关电源的正常运行。
一、充电器开关电源的常见故障1、电源输出端口不稳定：当电源输出端口的电压不稳定时，电子设备将不能正常工作，甚至可能损坏。
这种情况通常是由于充电器开关电源的电路板有问题导致的。
2、电源输出过大：如果电源输出过大，电子设备就会受到损坏。
这种情况通常是由于充电器开关电源的电流控制部分出现故障所致。
3、电源输出过小：该情况通常是由于充电器开关电源的电流控制部分出现故障导致的，即电流控制部分无法根据电子设备的实际需求调整电压和电流输出。
4、电源输出不稳定：当电源输出不稳定时，电子设备将不能正常工作，甚至可能损坏。
这种情况通常是由于充电器开关电源的电路板存在缺陷或者调节器出现故障所致。
5、高温故障：当充电器开关电源的散热装置出现故障时，就会导致充电器开关电源的温度过高，从而影响到充电器开关电源的正常工作。
二、充电器开关电源的维修1. 检查电路板：检查电路板是维修充电器开关电源的一个重要步骤。
如果发现电路板上有缺陷，就需要及时更换新的电路板，以确保充电器开关电源的正常运行。
2. 更换调节器：当充电器开关电源的电压或电流输出不稳定时，就应该更换调节器。
调节器有助于根据电子设备的实际需求调整电压和电流输出。
3. 更换散热装置：如果充电器开关电源的温度过高，就需要更换散热装置。
这样可以确保充电器开关电源能够正常工作，而不会受到过热的影响。
4. 更换电源模块：如果检查发现电源模块存在缺陷，就需要更换新的电源模块，以保证充电器开关电源的正常工作。
总之，充电器开关电源的维修需要专业技术人员进行操作，以确保充电器开关电源的正常使用。

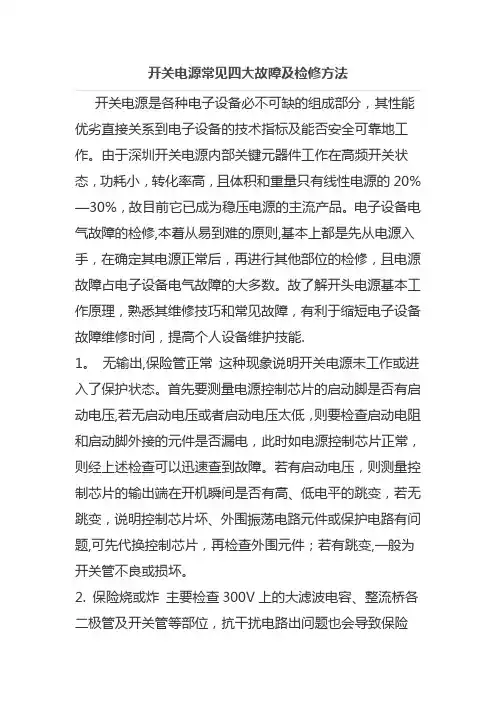

开关电源常见四大故障及检修方法
开关电源常见四大故障及检修方法开关电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。
由于深圳开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。
电子设备电气故障的检修,本着从易到难的原则,基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。
故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能.1。
无输出,保险管正常这种现象说明开关电源未工作或进入了保护状态。
首先要测量电源控制芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。
若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题,可先代换控制芯片，再检查外围元件；若有跳变,一般为开关管不良或损坏。
2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。
需要注意的是:因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏.负温度系数热敏电阻也很容易和保险一起被烧坏。
3。
有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。
在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。
4。
输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低:a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。
12v开关电源维修
12v开关电源维修12V开关电源维修引言：在现代电子设备中，开关电源广泛应用于各类电子设备中，例如电脑、手机充电器和家用电器等。
然而，由于长时间使用或故障等原因，开关电源可能会出现问题，需要进行维修。
本文将针对12V开关电源的维修进行讨论，介绍一些常见的故障和相应的维修解决方案。
一、12V开关电源故障1. 电源无输出：这是最常见的问题之一。
当电源无法提供稳定的输出电压时，设备无法正常工作。
可能的原因包括电源部分元件损坏、线路板连接问题或者过载。
2. 输出电压不稳定：当电源能够输出电压，但电压不稳定或波动较大，同样会影响设备的正常工作。
这可能是由于电源的反馈电路出现问题、电源过载、线路板损坏等原因导致的。
3. 过热：电源长时间使用后可能会发热，但如果过热严重，则存在故障。
过热可能是由于电源内部散热不良、风扇故障或者过载造成的。
二、12V开关电源维修解决方案1. 电源无输出的维修：(1) 检查输入电源是否正常。
使用万用表或电压计测试输入电压是否在标准范围内，如果输入电源正常，继续下一步。
(2) 检查输出电压的稳压电路。
使用万用表测试稳压电路的元件是否损坏，如开关管、稳压二极管等。
如果有元件损坏，可以更换对应元件。
(3) 检查线路板的连接情况。
检查线路板上的焊点是否牢固，如有松动或断裂现象，需要重新焊接。
2. 输出电压不稳定的维修：(1) 检查反馈电路。
反馈电路是保持电源输出稳压的重要部分，如果反馈电路出现问题，可能导致输出电压不稳定。
使用万用表测试反馈电路的元件是否损坏，如电阻、电容等。
如果有元件损坏，可以更换对应元件。
(2) 检查过载情况。
过载可能导致电源输出电压不稳定，因此需检查负载情况。
如果超过电源能力负载过大，需要降低负载或更换更高功率的电源。
3. 过热的维修：(1) 检查电源内部散热情况。
如果散热不良，可能会导致过热。
检查电源内部的散热器和风扇是否正常工作，如有故障可以更换。
(2) 检查过载情况。
3842开关电源维修技巧
3842开关电源维修技巧开关电源是现代电子设备中常见的电源类型之一，它具有高效率、稳定性好等优点，因此在各种电子设备中得到广泛应用。
然而，由于使用环境、元器件老化等原因，开关电源也会出现故障。
本文将介绍一些常见的3842开关电源维修技巧，帮助读者解决开关电源故障问题。
一、开关电源无输出当3842开关电源无输出时，首先需要检查输入电压是否正常。
可以使用万用表测量输入电压，确保其在额定范围内。
如果输入电压正常，那么可能是开关电源内部元器件损坏导致的。
这时可以逐一检查开关管、变压器、滤波电容等元器件，查找可能存在的故障点。
如果发现元器件损坏，需要及时更换。
二、开关电源输出电压不稳定当3842开关电源输出电压不稳定时，可能是反馈电路出现问题。
可以检查反馈电路中的电阻、电容是否正常，是否存在松动或焊接不良的情况。
另外，也可以检查输出电压调节电路，确保其工作正常。
如果以上检查都没有问题，那么可能是开关管损坏导致的。
这时需要更换开关管，并重新调试开关电源。
三、开关电源工作温度过高当3842开关电源工作温度过高时，可能是散热不良导致的。
可以检查散热器是否清洁，散热风扇是否正常工作。
另外，也可以检查开关电源内部的散热元件，如散热片、散热胶等，确保其正常工作。
如果散热问题得到解决，但温度仍然过高，那么可能是开关管损坏导致的。
这时需要更换开关管，并重新调试开关电源。
四、开关电源启动困难当3842开关电源启动困难时，可能是启动电路出现问题。
可以检查启动电路中的电阻、电容是否正常，是否存在松动或焊接不良的情况。
另外，也可以检查启动电路的供电电压是否正常。
如果以上检查都没有问题，那么可能是开关管损坏导致的。
这时需要更换开关管，并重新调试开关电源。
维修开关电源时，需要注意安全问题。
在操作过程中，应断开电源，并确保电容器中的电荷已经放电完毕。
另外，还应注意防止静电对电子元器件的损坏，使用合适的防静电措施。
3842开关电源维修需要综合运用电子技术知识和实际操作经验。
ATX开关电源维修教程详细
ATX开关电源维修教程详细一、概述ATX开关电源是以开关电源技术为基础的一种计算机电源，广泛应用于个人计算机和服务器中。
其特点是高效率、稳定性好、寿命长、体积小等。
然而，在长期使用或者老化的情况下，开关电源也会出现各种故障，比如电源不开机、无输出、电源输出不稳定等。
二、常见故障及解决方法1.电源不开机1.1检查电源插头是否插牢，电源插头是否与插座连接良好。
1.2检查电源开关是否打开，尝试按下电源开关。
1.3检查电源线是否损坏，是否接触不良，是否短路等。
1.4检查主板上的电源插座是否正常，是否松动等。
1.5如果以上方法都无效，可能是电源故障，需要更换电源。
2.无输出2.1检查电源线是否插好，电源插头是否连接良好。
2.2检查主机内部电源连接线是否松动、脱落等。
2.3检查电源线是否损坏、接触不良等。
2.4检查主板上的电源插座是否正常，是否松动等。
2.5如果以上方法都无效，可能是电源故障，需要更换电源。
3.电源输出不稳定3.1检查电源线是否插好，电源插头是否连接良好。
3.2检查主机内部电源连接线是否松动、脱落等。
3.3检查电源线是否损坏、接触不良等。
3.4检查主板上的电源插座是否正常，是否松动等。
3.5检查电源风扇是否正常运转，如果运转不良，可能会导致电源过热而使输出不稳定。
3.6如果以上方法都无效，可能是电源故障，需要更换电源。
三、安全注意事项1.在检修电源时，务必先将电源插头拔出，避免触电危险。
2.在更换电源时，务必选择适配的电源，使用规格不符的电源可能会造成设备损坏和人身安全危险。
3.遵守正确的操作步骤和维修要求，避免操作错误或违规操作。
四、维修工具及材料1.万用表：用于测量电源的电压、电流等参数。
2.扳手、螺丝刀等工具：用于拆装电脑主机和电源。
3.替换电源：如果电源无法修复，需要更换新的电源。
总结：ATX开关电源的维修主要涉及到电源不开机、无输出、电源输出不稳定等常见故障。
在维修过程中，需要注意安全事项，遵循正确的操作步骤和维修要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源的常见故障和维修技巧
目前，开关电源已逐渐进入我们的日常生活和生产中，它以节能，环保，性价比高等优点，很快取代了以往传统的那种既笨重效率又低的‘线性电源’，很快被人们所接受。
本文就着重介绍了开关电源的常见故障、注意事项以及维修技巧。
A. 开关电源常见故障
1，保险丝熔断
一般情况下，保险丝熔断说明电源的内部线路有问题。
由于电源工作在高电压、大电流的状态下，电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断。
重点应检查电源输入端的整流二极管，高压滤波电解电容，逆变功率开关管等，检查一下这此元器件有无击穿、开路、损坏等。
如果确实是保险丝熔断，应该首先查看电路板上的各个元件，看这些元件的外表有没有被烧糊，有没有电解液溢出，如果没有发现上述情况，则用万用表测量开关管有无击穿短路。
需要特别注意的是：切不可在查出某元件损坏时，更换后直接开机，这样很有可能由于其它高压元件仍有故障又将更换的元件损坏，一定要对上述电路的所有高压元件进行全面检查测量后，才能彻底排除保险丝熔断的故障。
，
2，无直流电压输出或电压输出不稳定
如果保险丝是完好的，在有负载情况下，各级直流电压无输出。
这种情况主要是以下原因造成的：电源中出现开路、短路现象，过压、过流保护电路出现故障，辅助电源故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。
在用万用表测量次级元件，排除了高频整流二极管击穿、负载短路的情况后，如果这时输出为零，则可以肯定是电源的控制电路出了故障。
若有部分电压输出说明前级电路工作正常，故障出在高频整流滤波电路中。
高频滤波电路主要由整流二极管及低压滤波电容组成直流电压输出，其中整流二极管击穿会使该电路无电压输出，滤波电容漏电会造成输出电压不稳等故障。
用万用表静态测量对应元件即可检查出其损坏的元件。
3，电源负载能力差
电源负载能力差是一个常见的故障，一般都是出现在老式或工作时间长的电源中，主要原因是各元器件老化，开关管的工作不稳定，没有及时进行散热等。
应重点检查稳压二极管是否发热漏电，整流二极管损坏、高压滤波电容损坏等。
B. 开关电源注意事项
1，选择开关电源时应注意事项
1）选用合适的输入电压规格。
2）选择合适的功率。
为了使电源的寿命增长，可选用多30%输出功率额定的机种。
3）考虑负载特性。
如果负载是马达、灯泡或电容性负载，当开机瞬间时电流较大，应选用合适电源以免过载。
如果负载是马达时应考虑停机时电压倒灌。
4）此外尚需考虑电源的工作环境温度，及有无额外的辅助散热设备，在过高的环温电源需减额输出。
环温对输出功率的减额曲线。
5）根据应用所需选择各项功能：
保护功能：过电压保护（OVP）、过温度保护（OTP）、过负载保护（OLP）等。
应用功能：信号功能（供电正常、供电失效）、遥控功能、遥测功能、并联功能等。
特殊功能：功因矫正（PFC）、不断电（UPS）
6）选择所需符合的安规及电磁兼容（EMC）认证。
2，使用开关电源之注意事项
1）使用电源前，先确定输入输出电压规格与所用电源的标称值是否相符；
2）通电之前，检查输入输出的引线是否连接正确，以免损坏用户设备；
3）检查安装是否牢固，安装螺丝与电源板器件有无接触，测量外壳与输入、输出的绝缘电阻，以免触电；
4）为保证使用的安全性和减少干扰，请确保接地端可靠接地；
5）多路输出的电源一般分主、辅输出，主输出特性优于辅输出，一般情况下输出电流大的为主输出。
为保证输出负载调整率和输出动态等指标，一般要求每路至少带10%的负载。
若用辅路不用主路，主路一定加适当的假负载；
6）请注意：电源频繁开关将会影响其寿命；
7）工作环境及带载程度也会影响其寿命。
C.开关电源的维修技巧
1、修理开关电源时，首先用万用表检测各功率部件是否击穿短路，开关电源外壳如电源整流桥堆，开关管，高频大功率整流管；抑制浪涌电流的大功率电阻是否烧断。
再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。
2、第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块（PFC）和脉宽调制组件（PWM），查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
3、然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为
380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测 PWM 组件的工作状态，测量其电源输入端VC ，参考电压输出端VR ，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。
输出端V0的波形是否为有序的窄脉冲信号。
开关电源维修方法与技巧
4、在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM 组件，开关电源适配器大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。
当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。
当PWM组件启动电流增加后，可减小R值到PWM组件能正常工作为止。
在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R （220K）上并接一个220K的电阻后，PWM组件工作，输出电压均正常。
有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM组件正常工作，输出电压均正常。
开关电源维修方法与技巧
5、当滤波电容上无380VDC左右电压时，说明PFC电路没有正常工作，开关电源电路示意图PFC模块关键检测脚为电源输入脚VC，启动脚
Vstart/control，CT和RT脚及V0脚。
修理一台富士3000 相机时，测试一板上滤波电容上无380VDC电压。
VC，Vstart/control，CT和RT波形以及V0波形均正常，测量场效应功率开关管G极无 V0 波形，由于FA5331（PFC）为贴片元件，机器用久后出现V0端与板之间虚焊，V0信号没有送到场效应管G 极。
将V0端与板上焊点焊好，用万用表测量滤波电容有380VDC电压。
当Vstart/control 端为低电平时，PFC亦不能工作，则要检测其端点与外围相连的有关电路。
总之，开关电源电路有易有难，功率有大有小，输出电压多种多样。
只要抓住其核心的东西，即充分熟悉开关电源的基本结构以及PFC及PWM模块的特性，它们工作的基本条件，按照上述步骤和方法，多动手进行开关电源的维修，就能迅速地排除开关电源故障，达到事半功倍的效果。
