主变保护(RCS-978)运行规程第一章装置简介2.1 220kV主变保护RCS-978E主变保护装置功能介绍2.1.1 装置的生产厂家及型号南瑞继保公司生产的RCS-978系列微机变压器成套保护装置，该保护从原理及接线上都满足了保护双重化的要求。
2.1.2 装置的功能及组成装置的功能：装置为微机实现的数字式变压器保护，它包括差动保护、三侧后备保护、非电量保护、公共绕组保护、非全相及失灵保护及三侧操作箱。
装置的组成：RCS-978系列微机变压器成套保护装置采用I、II屏组合方式，其中保护Ⅰ屏包括RCS-978变压器成套保护装置、RCS-974变压器非电量及辅助保护装置、保护Ⅱ屏包括RCS-978变压器成套保护装置、CZX-12R操作继电器箱。
RCS-974变压器非电量及辅助保护装置包括变压器非电量及非全相保护。
CZX-12R操作继电器箱是220kV开关的操作回路和220kV交流电压切换回路。
220kV开关的操作回路包括一套合闸回路和两套相对独立的跳闸回路。
2.2.3 保护配置RCS-978装置中可提供一台变压器所需要的全部电量保护，主保护和后备保护共用同一TA。
这些保护包括：稳态比率差动差动速断工频变化量比率差动零序比率差动/分侧比率差动复合电压闭锁方向过流零序方向过流零序过压间隙零序过流后备保护可以根据需要灵活配置于各侧。
另外还包括以下异常告警功能：过负荷报警起动冷却器过载闭锁有载调压零序电压报警公共绕组零序电流报警差流异常报警零序差流异常报警差动回路TA断线TA异常报警和TV异常报警2.3 RCS-978E主变保护装置主要技术指标2.3.1 动作时间差动速断： 15 ms (1.5倍整定值)稳态比率差动： 30 ms (2倍整定值)工频变化量比率差动： 30 ms (2倍整定值)零序比率差动（或分侧差动）： 30 ms (2倍整定值)2.3.2 事件记录⑴故障录波容和故障事件报告容量保护起动记录起动前2个周波、起动后6个周波的所有电流电压波形。
继保装置RCS-978说明
链接：励磁涌流识别原理
在正常运行时励磁电流比较小，一般不超过额定电 流的3%。可是在变压器空载合闸（空投）和区外 故障切除后电压恢复时可能出现很大的励磁电流。 励磁涌流波形特征： ① 励磁涌流的最大幅值很大，可能达到变压器额 定电流的5~10倍。变压器容量越小，该倍数越大。 ② 有很大的非周期分量。波形偏于时间轴的一侧， 因此波形严重不对称。 ③ 有大量的谐波分量，尤其是二次谐波分量含量 I 较大。二次谐波与基波分量的比值 一般均大于 I 2 1 0.15。 ④ 波形出现间断，间断角 一般大于60o。
TA饱和处理方法(2)
稳态高值比率差动继电器
动作方程
I d 0.6I r 0.8I e 1.2 I e I r 0.8I e
0.6
Id
1.2 I e
0.8I e
高值比率差动不受 TA 饱和判据影响。 这样当区内严重故障同时 TA 饱和，低
Ir
动作特性
值差动闭锁，高值差动保护可以动作。
3.装置介绍
交 流 信 号 低通 滤波 A/D
DSP1 DSP2
CPU1 CPU板 串打 口印
C P L D
光 隔
外 部 开 入 出口 继电器
QDJ +E
低通 滤波
A/D
DSP3 DSP4
CPU2 管理板 串打 口印
C P L D
光 隔
外 部 开 入
硬件结构
先进的硬件核心
采样及运算单元采用高速数字信号处理芯片 （DSP）以及32位MC68332微处理器，精度高、 速度快，保证了保护算法的实时计算（24点/ 周波）。 输入、输出逻辑单元采用大规模可编程逻辑 阵列，灵活性高、兼容性强，在同一硬件平 台上可开发出多种保护装置。
RCS978、PST1200变压器保护运行说明
变压器保护配置
RCS－978E型微机变压器保护装置， 它是南京南瑞继保电气有限公司研制 的，基于两套主保护、两套后备保护 配置原则的系列数字式变压器保护装 置。
变压器保护A柜配置
1、RCS-978E微机变压器保护
2、 RCS-974BR电压切换及操作回路装置 3、 RCS-974变压器非电量及辅助保护装置
RCS-974A装置信息含义
存储器出错: RAM芯片可能损坏 程序区出错: FLASH内容可能被破坏 定值出错: 定值区内容可能被破坏 定值区无效: 二次额定电流更改后保护定值未重新整定 光耦失电: 24V或220V光耦正电源可能失去 DSP定值出错: DSP定值区内容可能被破坏 跳闸出口异常: 出口三极管可能损坏 DSP采样异常: DSP的A/D回路可能出现异常 CPU采样异常: CPU的A/D回路可能出现异常 装置长期起动: CPU起动元件起动时间超过10s TA异常: TA回路异常或交流采样回路异常 三相不一致接点异常: 外部三相不一致接点长期闭合 动作节点异常: 外部变压器动作接点或发变组动作节点长期 闭合
保护屏压板介绍以及相关功能说明
2、跳闸压板
1LP14
1LP17 1LP20 1LP22 1LP24 1LP26 8LP12
跳高压侧一
跳高压侧旁路一 跳高压侧母联一 跳中压侧 跳中压侧母联 跳低压侧分段 非全相Ⅰ段跳高压侧一
1LP15
1LP18 1LP21 1LP23 1LP25
跳高压侧二
跳高压侧旁路二 跳高压侧母联二 跳中压侧旁路 跳低压侧
4D130
n200
2YQJ5
LFP-974BR三相操作箱
LFP-974BR电压切换及操作回路装置包括中压 侧电压切换回路和中、低侧三相操作装置。 中压侧电压切换可实现母线PT二次电压在Ⅰ、 Ⅱ母之间切换，使二次电压与一次设备方式保持 一致。
2.1.3.1.2.1.1 220kV主变保护(RCS-978E型)全部检验作业指导书
编号：Q/H G D—X X—X X X X220kV主变（RCS-978E型）保护全部校验作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时安徽省电力公司1范围本作业指导书适用于220kV主变RCS-978E型保护全部校验工作,其他变电站同类型保护装置的全部校验工作可参照本指导书执行。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL408—-2005国家电网公司电力安全工作规程（变电站和发电厂电气部分）JJG1027—1991测量误差及数据处理DL/T623—1997电力系统继电保护和安全自动装置运行评价规程JB/T9568—2000电力系统继电器、保护及自动装置通用技术条件国家电网科〔2009〕572号《继电保护和电网安全自动装置现场工作保安规定》（87）水电电生字第108号继电保护及电网安全自动装置检验条例DL/T624—1997继电保护微机型试验装置技术条件GB/T7261—2000继电器及装置基本试验方法DL/T478—2001静态继电保护及安全自动装置通用技术条件DL/T527—2002静态继电保护装置逆变电源技术条件GB14285—1993继电保护和安全自动装置技术规程RCS-978系列微机变压器成套保护装置技术说明书RCS-978系列微机变压器成套保护装置培训教材RCS-978系列微机变压器成套保护装置调试大纲RCS-978系列微机变压器成套保护装置检验规程Q/GDW161—2007《线路保护及辅助装置标准化设计规范》Q/GDW175—2008《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》《<国家电网公司十八项电网重大反事故措施>继电保护专业重点实施要求》《微机保护软件管理规定》国家电网公司《电力安全工作规程》及安徽省电力公司宣贯意见2010版国家电网公司《电网调度安全风险辨识防范手册》3修前准备3.1作业任务及作业条件3.2人员要求3.3备品备件3.4工器具及相关资料3.5危险点分析与预控3.6人员分工4作业程序及作业标准(试验记录见附录B) 4.1开工4.2检修电源的使用4.3检修内容和工艺标准4.4竣工5验收记录6作业指导书执行情况评估附录A：XX变220kV#1主变保护校验二次工作安全措施票单位：编号：执行人：监护人：恢复人：监护人附录B：XX变电站220kV#1主变保护全部校验试验报告工作负责人：工作成员：试验日期：B.1保护屏（#1、#1#1）后接线及插件外观检查B.2保护屏（#1、#1#1）上压板检查B.3屏蔽接地检查B.4绝缘测试记录B.5逆变电源测试B.6通电初步检查B.7保护屏#1测试B.7.1交流量精度测试表格二：表格三：表格二：B.8保护屏#1#1测试B.8.2差动保护测试B.8.3高压侧后备保护测试表格一：B.9整组传动试验B.10断路器控制回路检查B.11保护定值核对B.12状态检查B.13终结。
调试方法RCS978主变

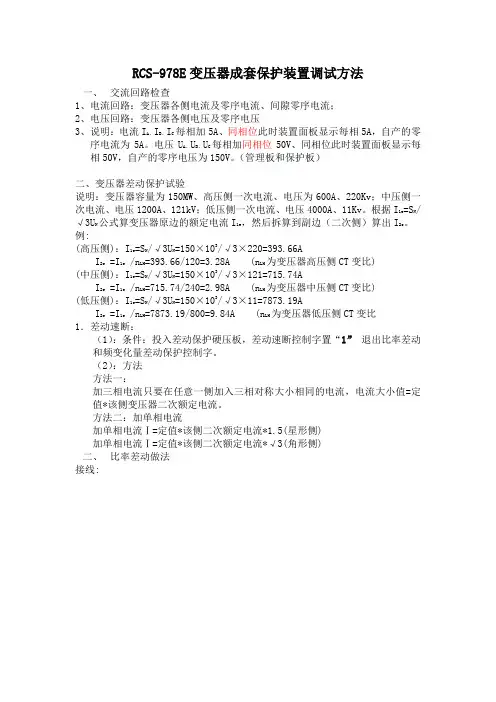

RCS-978E变压器成套保护装置调试方法一、交流回路检查1、电流回路：变压器各侧电流及零序电流、间隙零序电流；2、电压回路：变压器各侧电压及零序电压3、说明：电流IA、IB、IC每相加5A、同相位此时装置面板显示每相5A，自产的零序电流为5A。
电压UA、UB、UC每相加同相位50V、同相位此时装置面板显示每相50V，自产的零序电压为150V。
（管理板和保护板）二、变压器差动保护试验说明：变压器容量为150MW、高压侧一次电流、电压为600A、220Kv；中压侧一次电流、电压1200A、121kV；低压侧一次电流、电压4000A、11Kv。
根据I1e =SN/√3UN 公式算变压器原边的额定电流I1e，然后拆算到副边（二次侧）算出I2e。
例:(高压侧)：I1e =SN/√3UN=150×103/√3×220=393.66AI2e =I1e/nLH=393.66/120=3.28A (nLH为变压器高压侧CT变比)(中压侧)：I1e =SN/√3UN=150×103/√3×121=715.74AI2e =I1e/nLH=715.74/240=2.98A (nLH为变压器中压侧CT变比)(低压侧)：I1e =SN/√3UN=150×103/√3×11=7873.19AI2e =I1e/nLH=7873.19/800=9.84A (nLH为变压器低压侧CT变比1．差动速断：（1）：条件：投入差动保护硬压板，差动速断控制字置“1”退出比率差动和频变化量差动保护控制字。
（2）：方法方法一：加三相电流只要在任意一侧加入三相对称大小相同的电流，电流大小值=定值*该侧变压器二次额定电流。
方法二：加单相电流加单相电流Ⅰ=定值*该侧二次额定电流*1.5(星形侧)加单相电流Ⅰ=定值*该侧二次额定电流*√3(角形侧)二、比率差动做法接线:即对于 Y侧，保护A相、B相加入方法相反，Δ形侧只加A相即可。
RCS-978E后备保护调试方法
RCS-978后备保护（复压过流保护）一、定值：过电流I=5A；动作时间T=1S；相间低电压U z=60V；负序电压U=10Vf二、保护原理：复合电压闭锁过电流指相间电压低于相间低电压定值启动过流或负序电压高于负序电压定值启动过流；反之，则闭锁过流。
三、保护逻辑图：四、试验接线：略五、保护装置设置：过电流保护投入、低电压开放过电流投入、负序电压开放过电流投入，其它保护退出。
六、测试仪设置：（进入“交流电压电流”菜单实验）（一）过电流保护1、关机状态下页面设置（1）电压电流设置电压电流参数（2）变量选择修改变量注意：记录变量为“Ia幅值”（3）开关量开关量选择（4）显示切换按“显示切换键”显示线量图按“star”键入试验2、开机状态下操作步骤（1）输出空载状态，等待保护复归（2）保护复归后，按“Tab”键切换到第一变量，再按“—”键减少电压幅值，注意线电压显示，当线电压刚好低于定值60V时，低电压闭锁开放过电流保护。
（3）按“Tab”键切换到第二变量，再按“+”键增加电流幅值，直到保护到作（一般为动作定值左右）。
注意：为了防止长时间输出故障电流，可以快速将电流幅值升至接近5A后，再慢慢升高。
升至接近5A后，每步时间大于保护动作时间。
例如定值为5A，动作时间为1S，可以升至4.5A，再按每步时间间隔2S左右（只要求大于1S）增加电流幅值。
3、实验结果：整定值：5A 动作值：5.1A（二）正序相间低电压开放过电流保护1、关机状态下页面设置（1）电压电流设置电压电流参数（2）变量选择修改变量注意：记录变量为“Uab幅值”（3）开关量开关量选择（4）显示切换按“显示切换键”显示线量图按“star”键入试验2、开机状态下操作步骤（1）输出空载状态，等待保护复归（2）保护复归后，按“Tab”键切换到第二变量，再按“+”键增加电流幅值到6A。
此时，由于电压正常，闭锁过流保护动作，因此保护不动作。
（3）按“Tab”键切换到第一变量，再按“—”键减少电压幅值，注意线电压显示，当线电压刚好低于定值60V时，低电压闭锁开放过电流保护，保护装置动作。
RCS—978E变压器成套保护装置调试大纲
0.5Ie ≤ Ir ≤ 6Ie
[ ] [ ] I d > 0.75 I r − 6Ie + Kb1 5.5Ie + 0.1Ie + Icdqd Ir > 6Ie
（2-2-1）
∑ I r
=
1 2
m i=1
Ii
m
∑ I d = Ii i =1
[ ] Id > 0.6 Ir − 0.8Ie +1.2Ie
试验结果： 1）文本方式：
2）图形方式：
8
® ONLLY
昂立电气
2.3 谐波制动
一．保护原理 变压器空载合闸时，由于铁芯内的磁通不能突变，所以会产生一个很大的暂态直流磁通
分量叠加在稳态磁通上，从而导致变压器铁芯的严重饱和，在变压器的合闸侧形成一个很大 的励磁涌流。由于励磁涌流只存在于变压器的一侧，所以巨大的涌流成为巨大的不平衡电流， 可能会导致比率制动保护误动。
1
® ONLLY
昂立电气
第二章 保护功能测试
2.1 注意事项（试验前准备工作）
1. 确保保护装置外接二次电压电流回路已可靠断开， 相关保护跳闸软硬压板均已在退出 状态;
2. 测试仪必须可靠接地; 3. 绝对禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔; 4. 对保护装置进行交流回路校验（即采样）
0.5
05 I 侧二次额定电流
0.787
03 差动速断电流
5Ie
06 III 侧二次额定电流
0.989
注：
3
® ONLLY
昂立电气
z 各侧二次额定电流的数值是由保护装置自动计算出来的 (2) 在“整定定值”里，把系统参数定值中的“主保护投入”和主保护定值中的“差动速断
RCS-978E保护调试手册
RCS-978E保护调试⼿册RCS-978E型微机变压器检验调试⼿册2010年12⽉鹤岗电业局继电保护所1 范围本标准规定了RCS-978E型微机变压器保护装置的检验内容、检验要求和试验接线。
本标准适⽤于基建、⽣产和运⾏单位继电保护⼯作⼈员进⾏RCS-978E型微机变压器保护装置的现场检验。
2引⽤标准本标准中引⽤了以下标准的条⽂。
通过在本标准中引⽤⽽构成为本标准的条⽂。
本标准出版时，所⽰版本均为有效。
所有标准都会被修订，使⽤本标准的各⽅应探讨使⽤下列标准最新版本的可能性。
国家电⽹公司电⼒安全⼯作规程（变电部分）[2009]GB14285-2006 继电保护和电⽹安全⾃动装置技术规程DLT995-2006 继电保护和电⽹安全⾃动装置检验规程3总则3.1检验前的准备和要求在进⾏检验之前，⼯作⼈员应认真学习GB14285-2006技术规程和DLT995-2006检验规程，理解和熟悉检验内容和要求。
3.2本标准的有关说明3.2.1 本标准中所使⽤的保护装置端⼦号，在整屏试验时必须对应保护屏的端⼦号。
3.2.2 本标准中额定交流电流⽤Ie表⽰（Ie=5A或1A），额定交流电压⽤Ue表⽰，Ue=57.7V。
3.2.3 本标准只适⽤于现场的检验，不包括出⼚检验内容。
3.3试验设备及试验接线的基本要求3.3.1 为了保证检验质量，试验时应使⽤继电保护微机型试验装置，其技术性能应符合GB14285-2006的规定。
3.3.2 试验仪表应经检验合格，其精度应不低于0.5级。
3.3.3 试验的接线原则，应使加⼊保护装置的电⽓量与实际情况相符合。
模拟故障的试验回路，应具备对保护装置进⾏整组试验的条件。
3.3.4保护检验所使⽤的仪器、仪表、设备、材料3.4检验条件和要求3.4.1交、直流试验电源及接线⽅式的要求参照部颁《继电保护及电⽹安全⾃动装置检验条例》有关规定执⾏。
3.4.2试验时如⽆特殊说明，所加的直流电源均为额定值，所加的模拟量都是指从保护屏端⼦排的端⼦加⼊。
