基于可调式稳压器LM317的直流稳压电源课程设计自己制作
(完整版)LM317的直流稳压电源课程设计
1.1 课题任务设计一个连续可调直流稳压电源1.2 功能要求说明①输出电压可调：Uo=+3V～+9V②输出最大电流：Iomax=800mA③输出电压变化量：△U≤5mV④稳压系数：Sv≤0.0031.3可调直流稳压电源总体方案介绍及工作原理说明1.3.1直流稳压电源的设计思路①电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压；②降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大；③脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份；④滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载。
1.3.2直流稳压电源的基本原理图1.1 直流稳压电源结构图和稳压过程电源变压器：是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。
变压器的变比由变压器的副边按确定，变压器副边与原边的功率比为P2/P1=η，式中η是变压器的效率。
整流电路：利用单向导电元件，将50HZ的正弦交流电变换成脉动的直流电。
滤波电路：可以将整流电路输出电压中的交流成分大部分滤除。
滤波电路滤除较大的波纹成分，输出波纹较小的直流电压UI。
常用的整流滤波电路有全波整流滤波、桥式整流滤波等。
稳压电路:稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
1.3.3直流稳压电源的工作原理交流电网220V的电压经过变压器降压之后，通过整流、滤波、稳压之后才可以送到负载，设变压器副边电压为：1.1其中为有效值。
变压之后，利用单向导电元件二极管，把50Hz的正弦交流电变换成脉动的直流电。
在的正半周内，二极管D1、D2导通，D3、D4截止；的负半周内，D3、D4导通，D1、D2截止。
基于LM317的可调直流稳压电源
基于LM317的可调直流稳压电源0. 引言LM3l7是具有TO－220、TO－3、TO－202和TO－39等多种封装的三端可调稳压集成电路，该芯片具有输出电压可调、性价比高、工作稳定等特点，广泛应用于音响前级电路、精密电路和电子制作等对电源精度要求较高的领域。
利用LM317构成的可调直流稳压电源典型电路如图8－2所示，该电路输出电压范围为0～35V，输出电流为IA，适用于小功率家用电器用电。
图1 利用LM317构成的可调直流稳压电源1．电路结构及主要元器件选择由图1可知，该可调直流稳压电源由电源输人电路、负压辅助电源电路和稳压输出电路组成。
其中，电源输入电路由电源变压器T、整流二极管VD1～VD4和滤波电容C1、C2组成。
实际应用时，T 常选用lOW、二次电压为35V和6V的电源变压器；VD1～VD4均选用IN4007型硅整流二极管。
负压辅助电源电路由T的W3绕组、整流二极管VD5、滤波电容C3、电阻器R2和稳压二极管VD6组成。
实际应用时，VD5选用IN4007型硅整流二极管；VD6选用1W、1．25V稳压二极管。
稳压输出电路由三端可调稳压集成电路IC及电阻器RI、电位器RP、电容器C4和电压表PV组成。
实际应用时，IC选用LM317型三端可调稳压集成电路；RP选用合成膜电位器；PV选用0～50V直流电压表。
2. 工作原理电路通电后，交流220V电压经T降压后，在其二次绕组W2、W3上分别产生交流35V电压和交流6V电压。
其中交流35V电压经VD1～VD4整流、C1和CZ滤波及LM317稳压后输出。
交流6V电压经VD5整流、C3滤波、R2限流及VD3稳压后，产生—1．25V电压，通过RP加在LM317的控制端上。
当电网电压波动或负载减小引起输出电压降低时。
通过由电阻器RI和电位器RP组成的取样电路使LM317控制端电压发生相应变化，通过IC内电路处理后，可使其输出端输出电压增高，反之则使L317输出电压降低，从而实现稳压的功能。
基于LM317可调直流稳压电源的制作
基于LM317可调直流稳压电源的制作
【文章摘要】直流稳压电源是各种电子产品中不可缺少的一部分，它的质量直接关系到仪器的质量，为设备的稳定工作提供能量。
因此掌握稳压电源的安装与调试方法，对稳压电源起着非常至关重要的作用。
本文主要介绍LM317稳压电源的电路结构、组装步骤以及调试方法。
引言
随着集成电路工艺的迅速发展，稳压电路也迅速实现了集成化，成为模拟集成电路的重要组成部分。
目前在小功率稳压电源中应用最普通的是
LM317可调直流稳压电源，它是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。
此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。
LM317是三端可调节正电压稳压器，输出电压范围1.25V～37V，负载电流最大为
1.5A，此稳压器非常易于使用。
1.LM317电路图与工作原理
LM317构成的可调式稳压电源电路如图1，220V市电经变压器降压、二极管桥式整流、电容C1滤波后，送入LM317第3脚（输入端），第2脚。
小制作之LM317可调稳压电源
小制作之LM317可调稳压电源
下图是我制作该可调电源的原理图：
下面我简述一下各元件的相关功能：
1. D1~D4,是由整流二极管组成的整流桥将降压后的正弦波电压转换为单一方向的脉动电压;
2. C1，C2，C4，C5组成滤波电路，将脉动的电压变得平滑，其中大电容主要消除低频噪声，小电容则为消除高频噪声;
3. 为了减小R1上的纹波电压，在其上并联一个10uF的电容C3。
但是在开路时，C3会向稳压器调整端放电并使调整管发射结反偏，为了保护稳压管在其上加一个二极管D6，提供一个放电回路;
4. Q1为防止R1的中心触头接触不良使输出电压升高而损坏负载(正常情况下，R1中心触头直接接地，Q1无偏置电压而截止，当R1中心触头接触不良时，Q1因为有了偏置电压而导通，集电极变为低电位，使稳压管输出很低的电压);
5. D5则为输入短路保护，如果输入端短路，C4上的电压通过其释放，而。
自制lm317可调稳压电路

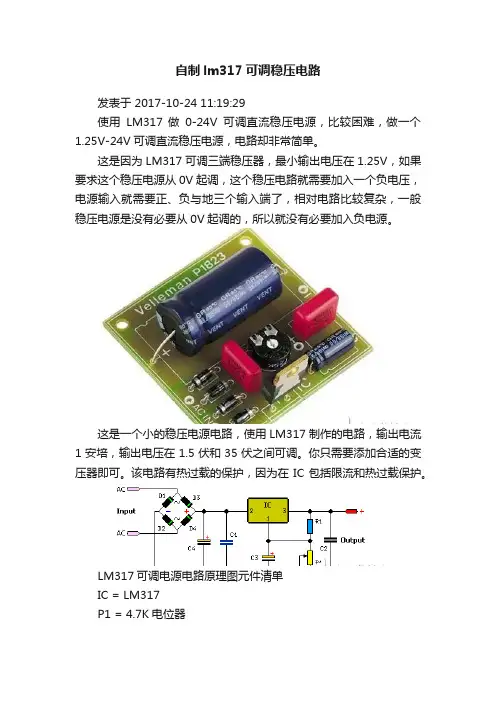

自制lm317可调稳压电路发表于 2017-10-24 11:19:29使用LM317 做0-24V可调直流稳压电源，比较困难，做一个1.25V-24V可调直流稳压电源，电路却非常简单。
这是因为LM317可调三端稳压器，最小输出电压在1.25V，如果要求这个稳压电源从0V起调，这个稳压电路就需要加入一个负电压，电源输入就需要正、负与地三个输入端了，相对电路比较复杂，一般稳压电源是没有必要从0V起调的，所以就没有必要加入负电源。
这是一个小的稳压电源电路，使用LM317制作的电路，输出电流1安培，输出电压在1.5伏和35伏之间可调。
你只需要添加合适的变压器即可。
该电路有热过载的保护，因为在IC包括限流和热过载保护。
LM317可调电源电路原理图元件清单IC = LM317P1 = 4.7K电位器R1 = 120RC1 = 100nF - 63VC2 = 1uF - 35VC3 = 10uF - 35VC4 = 2200uF - 35VD1-D4 = 1N4007LM317可调电源的变压器的选择电路特点：只需添加一个合适的电源变压器，如上表，输出电压范围和变压器的选择。
做实验时使用该可调电源，可以节省电池的费用适合作为实验用的可调电源可以控制电动机和低压灯泡等规格：预置1.5和35V之间的任何电压可调极低的纹波短路，热过载保护最大输入电压：28VAC或40VDC最大功耗：15W（带散热器）尺寸：52x52mm（2.1“×2.1”）技术规格：输入电压= 40VDC最大变压器输出电压= 1.5V直流-35V 直流输出电流= 1.5 A最大。
功耗最大15W（冷却）。
基于LM317的直流稳压电源
项目一基于LM317的直流稳压电源项目目标：设计并制作一个输出电压可调的直流稳压电源，作为将来的电子制作的供电器件，并开始学会独立设计电路。
1、元件选择：①：LM317集成块一块，散热器一个，螺丝螺母各一个；②：220伏变12伏的变压器一个，电源线一根；③：0.1uf的瓷片电容一个，470uf或1000uf的电解电容一个，220uf的电解电容一个，10uf的电解电容一个，这里电容抗压可取16伏；④：D1~D6为IN4007的二极管；⑤：电阻R1不超过220Ω，这里取200Ω，R W取5.1KΩ的电位器可以满足输出电压调节范围；R2取510Ω可保证LED电流在20-30mA之间；⑥：绿色或红色发光二极管一个。
2、注意事项：①：变压器的输入级和输出级可用万用表测电阻，电阻大的为输入级，电阻小的为输出级；一般变压器的红色线为输入级；②：LM317的管脚从左到右为1（调整端）、2（输出端）、3（输入端）；3、结构方框图：根据设计指标要求，该稳压电源变压器、整流电路、滤波电路、稳压电路和指示电路等组成。
原理方框如下图1所示。
图1直流稳压电源的结构方框图①变压器：变压器的功能是将220V的交流电变换成整流电路所需要的低压交流电。
②整流电路：整流电路是利用二极管的单向导电特性，将变压器的次级电压变换成单向脉动直流。
③滤波电路：滤波电路的作用是平波，将脉动直流变换成比较平滑的直流。
④稳压电路：滤波电路的输出电压还是有一定的波动，对要求较高的电子设备，还要稳压电路，通过稳压电路的输出电压几乎就是恒定电压。
4、集成稳压块稳压电路：集成稳压器多采用串联型稳压电路，组成框图如图2所示。
除基本稳压电路外，常接有各种保护电路，当集成稳压器过载时，使其免于损坏。
图2 三端集成稳压器电路框图由于集成稳压电路性能优越，安装调试方便，应用广泛，满足本设计指标要求，故本设计采用可调集成稳压电路LM317。
5、桥式整流电路：（1）整流电路的结构原理整流电路的功能是把交流电变换成直流电，它的基本原理是利用了晶体二极管的单向导电特性。
基于LM317LM337的连续可调直流稳压电源
基于LM317、LM337的连续可调直流稳压电源为了方便配合以后的电路板，我特意的制作了双路输出连续可调直流稳压电源，经过查找资料，比较多种电源方案后，最终确定采用以LM317、LM337为核心的双电源方案，其电压连续可调。
内置有多重保护电路，该电源内阻小，电压稳定，噪声极低，输出纹波小。
虽然功率较小，但是用于给一般的电子小制作供电也足够了，况且其输出电压连续可调，使用起来十分方便。
LM317的封装图LM337的封装图稳压管LM317的内部原理图稳压管LM337的内部原理图一、工作原理本直流电源由电源、滤波、保护、稳压等四个基本模块组成，如图I框图所示，其电路图如图II所示，PCB图如图III所示。
图I图II图III图IV电源实物图图V电源实物图1、电源变压器采用降压变压器，将电网交流电压220V变换成需要的交流电压。
此交流电压经过整流后，可获得电子设备所需要的直流电压。
2、整流电路利用单相桥式整流电路，把50Hz的交流电变换为方向不变但大小仍有脉动的直流电。
其优点是电压较高、纹波电压较小，变压器的利用率高。
本电路用4个Diode IN4007做成一个全桥整流，电流大，配合本电路的大滤波电容，使得本电源的瞬间大电流的供电特性好、噪声小、反映速度快、输出纹波小。
3、滤波电路采用电容滤波电路，将整流电路输出的脉动成分大部分滤除，得到比较平滑的直流电。
本电路采用4个2200UF/25V的电解电容两两并联使输出电压更加平滑，电源瞬间特性好，适合带感性负载，如电机的启动。
两个并联的2200V电容同时并联了一只0.1UF的瓷片电容，滤去高频干扰，使输入到集成电路的直流电尽可能的平滑和纯净。
4、稳压电路由LM317输出正电源，LM337输出负电源。
LM317和LM337均使用了内部热过载，包含过流保护、热关断和安全工作区补偿等完善的保护电路，使得电源可以省去保险丝等易损耗器件。
5、保护电路因为线性电源发热量较大，所以本电路在制作的时候覆了地，用于帮助散热。
LM317可调稳压直流电源电路设计与制作
LM317可调稳压直流电源电路设计与制作我们主张电子技术初学者最好用万能板焊接电子制作产品，因为这种电子制作的方法，不仅能练习焊接技术，同时还能提高识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。
因此我们开发的入门型电子制作均采用万能板+元器件的设计模式，我们保证所有产品我们都制作过，并且成功。
一、电路设计功能介绍LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。
此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。
其主要性能参数如下。
输出电压：1.25-37V DC；输出电流：5mA-1.5A；芯片内部具有过热、过流、短路保护电路；最大输入-输出电压差：40V DC，最小输入-输出电压差：3V DC；使用环境温度：-10-+85℃。
二、LM317可调稳压直流电源电路原理图三、LM317可调稳压直流电源电路工作原理220VAC市电经变压器降压，二极管桥式整流，电容C2滤波后，送入LM317第3脚（输入端），第2脚（输出端）输出稳定的直流电压。
第一脚为调整端，调整端与输出端最低的基准电压为1.25V。
调节R2可改变输出电压。
输出电压的计算公式位：UO=1.25（1+Rp1/R2）。
C1用于滤除由市电引入的干扰电压，C2为滤波电容，C3用于旁路基准电压的纹波电压，提高电源的纹波抑制性能，D6，D7是保护二极管，R1和D5为工作指示电路。
四、LM317可调稳压直流电源电路元件清单及实物图LM317可调稳压直流电源电路清单实物图五、调试技巧及成品图LM317可调稳压直流电源电路安装成功后，接上市电220V交流电后，电源指示灯被点亮，从输出端输出可调的直流电压1.25V到12V，调试效果如下图所示：LM317可调稳压直流电源电路产品图正面LM317可调稳压直流电源电路产品图反面经常出现的故障及检修方法如下：1、电源指示灯不亮，没有直流电压输出，或者电压输出不可调等。
