《机械制造技术基础》试卷B及答案
《机械制造技术基础》试题B卷与答案

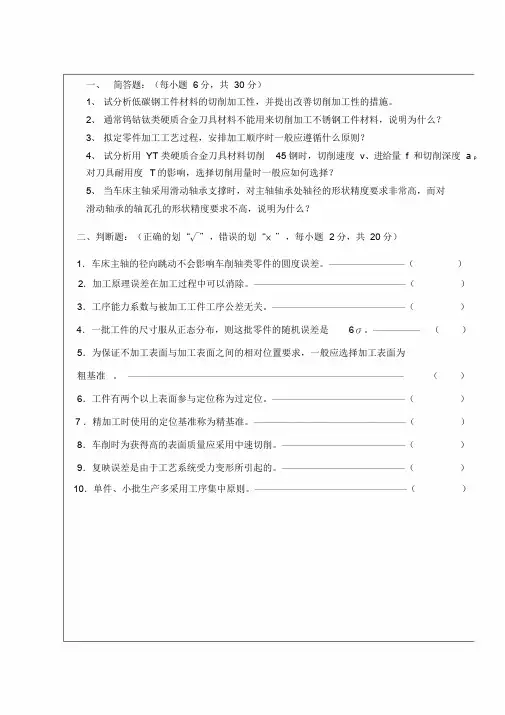

一、简答题：（每小题 6 分，共30分）1、试分析低碳钢工件材料的切削加工性，并提出改善切削加工性的措施。
2、通常钨钴钛类硬质合金刀具材料不能用来切削加工不锈钢工件材料，说明为什么？3、拟定零件加工工艺过程，安排加工顺序时一般应遵循什么原则？4、试分析用YT类硬质合金刀具材料切削45钢时，切削速度v、进给量f 和切削深度a p对刀具耐用度T 的影响，选择切削用量时一般应如何选择？5、当车床主轴采用滑动轴承支撑时，对主轴轴承处轴径的形状精度要求非常高，而对滑动轴承的轴瓦孔的形状精度要求不高，说明为什么？二、判断题：（正确的划“√”，错误的划“×”，每小题 2 分，共20 分）1．车床主轴的径向跳动不会影响车削轴类零件的圆度误差。
――――――――（）2．加工原理误差在加工过程中可以消除。
――――――――――――――――（）3．工序能力系数与被加工工件工序公差无关。
――――――――――――――（）4．一批工件的尺寸服从正态分布，则这批零件的随机误差是6σ。
―――――（）5．为保证不加工表面与加工表面之间的相对位置要求，一般应选择加工表面为粗基准。
―――――――――――――――――――――――――――――（）6．工件有两个以上表面参与定位称为过定位。
――――――――――――――（）7 ．精加工时使用的定位基准称为精基准。
――――――――――――――――（）8．车削时为获得高的表面质量应采用中速切削。
―――――――――――――（）9．复映误差是由于工艺系统受力变形所引起的。
―――――――――――――（）10．单件、小批生产多采用工序集中原则。
――――――――――――――――（）2 分，共 20 分）1.当有色金属（如铜、铝等）的轴类零件外圆表面要求尺寸精度较高、表面粗较低 时，一般只能采用的加工方案 为 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ （ ） （A ）粗车－精车－磨削 （B ）粗铣－精铣 （C ）粗车－精精车 （D ）粗磨—精磨2. 加工铸铁时，产生表面粗糙度主要原因面积和 等因素引起 的。
2023年机械制造技术基础试题及答案
机械制造技术基础一、填空题（将对的答案填写在题中空缺的横线上。
每空1分，共1 X 20 = 20分。
）切削用量是指：切削速度、进给量、背吃刀量（切削深度）。
1.刀具角度标注的正交平面参考系由：基面、切削平面和正交平面组成。
2.YT类硬质合金重要由：碳化鸨、碳化钛和钻组成。
3.工艺基准按照用途不同可以分为：定位基准、测量基准、装配基准和工序基准。
4.获得零件形状精度的方法有：轨迹法、成形法和展成法（范成法）。
5.机械加工工序安排的原则是：先基准面，后其它面、先重要表面，后次要表面、先重要平面，后重要孔及先安排粗加工工序，后安排精加工工序。
二、判断题（在每个小题前面的括号中做标记，对的者做“ J ”，错误者“ X 每小题1 分，共1X10二10 分。
）（V ）1 .工件在夹具中定位时，欠定位是绝对不允许的，过定位特殊情况下是可以存在的。
（J ）2,低碳钢的塑性太高，可以通过正火适当减少塑性，提高硬度。
（X）3.常见的预备热解决有退火和淬火等形式。
（X）4.修配装配法特别适合于大批大量生产方式下的高精度多环尺寸链的装配。
（V ）5.主轴的纯径向跳动误差在用车床加工端面时不引起加工误差。
（X）6.自激振动的振动频率接近于或低于工艺系统的低频振型的固有频率。
（V ） 7,磨削的径向磨削力大，且作用在工艺系统刚性较差的方向上。
（X）8.切削厚度对切屑变形没有影响（X）9.砂轮的硬度与磨料的硬度是同一个概念。
（V ） 10.刃倾角重要影响刀头的强度和切屑流动的方向。
三、简答题（每小题4分，共4X5 = 20分。
）. 试述铳削过程中逆铳的加工特点。
关键点：（每个关键点1分，共4分。
答对4个关键点即可）逆铳时，刀齿由切削层内切入，从待加工表面切出，切削厚度由零增至最大。
由于刀刃并非绝对锋利，所以刀齿在刚接触工件的一段距离上不能切入工件，只是在加工表面上挤压、滑行，使工件表面产生严重冷硬层，减少表面质量，并加剧刀具磨损。
机械制造技术基础B复习题参考答案

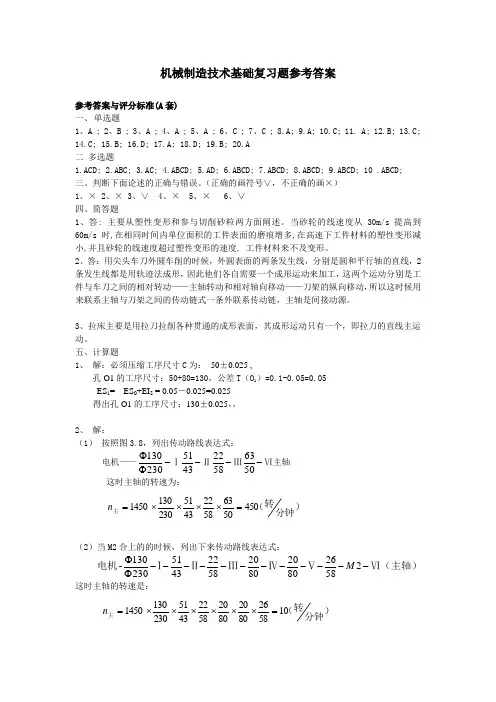

机械制造技术基础复习题参考答案参考答案与评分标准(A 套)一、 单选题1、A ;2、B ;3、A ;4、A ;5、A ;6、C ;7、C ; 8.A; 9.A; 10.C; 11. A; 12.B; 13.C;14.C; 15.B; 16.D; 17.A; 18.D; 19.B; 20.A二 多选题1.ACD;2.ABC;3.AC;4.ABCD;5.AD;6.ABCD;7.ABCD;8.ABCD;9.ABCD; 10 .ABCD;三、判断下面论述的正确与错误。
（正确的画符号∨，不正确的画×）1、×2、×3、∨4、×5、×6、∨四、简答题1、答: 主要从塑性变形和参与切削砂粒两方面阐述。
当砂轮的线速度从30m/s 提高到 60m/s 时,在相同时间内单位面积的工件表面的磨痕增多,在高速下工件材料的塑性变形减小,并且砂轮的线速度超过塑性变形的速度, 工件材料来不及变形。
2、答：用尖头车刀外圆车削的时候，外圆表面的两条发生线，分别是圆和平行轴的直线，2条发生线都是用轨迹法成形，因此他们各自需要一个成形运动来加工，这两个运动分别是工件与车刀之间的相对转动——主轴转动和相对轴向移动——刀架的纵向移动，所以这时候用来联系主轴与刀架之间的传动链式一条外联系传动链，主轴是间接动源。
3、拉床主要是用拉刀拉削各种贯通的成形表面，其成形运动只有一个，即拉刀的直线主运动。
五、计算题1、 解：必须压缩工序尺寸C 为： 50±0.025 ,孔O1的工序尺寸：50+80=130，公差T （O 1）=0.1-0.05=0.05ES 1= ES 0+EI 2 = 0.05－0.025=0.025得出孔O1的工序尺寸：130±0.025，，2、 解：（1） 按照图3.8，列出传动路线表达式：电机——-ΦΦ230130Ⅰ-4351Ⅱ-5822Ⅲ-5063Ⅵ主轴 这时主轴的转速为：）分钟转（主4505063582243512301301450=⨯⨯⨯⨯=n （2）当M2合上的的时候，列出下来传动路线表达式：Ⅵ（主轴）ⅤⅣⅢⅡⅠ电机------------ΦΦ258268020802058224351230130-M 这时主轴的转速是：）分钟转（主10582680208020582243512301301450=⨯⨯⨯⨯⨯⨯=n3、解：基准位置误差：Δ基=0.05/2+0.022/2=0.036基准不重合误差：Δ不=0.24定位误差为：Δ基+Δ不=0.276，参考答案与评分标准(B 套)一、单选题1.B;2.D;3.C;4.D;5.D;6.D;7.B;8.D;9.B; 10.A; 11.A; 12.A; 13.A; 14.D;15.A; 16 .A; 17.B; 18.C; 19.A; 20.B;二、多选题1.BC;2.AC;3.ACD;4.BC;5.AC;6.ABD;7.BC;8.ABC;9.AB; 10.ABC;三、判断下面论述的正确与错误。
理工机械制造技术基础期末考试B答案
湖北文理学院理工学院期末考试试卷机械制造技术基础考试范围 第一到七章 命题人 院系 机械系 考试形式 闭卷 课程类别 必修 学 期 20132 专业 机电/汽修一、判断题（本题共_10_小题,每小题 2 分，共 20 分）（请在你认为正确的题后括号内打“√”，错误的打“×”）1、夹紧力作用点应落在支承元件或几个支承元件形成的稳定受力区域内。
（√）2、轴类零件最常用的毛柸是圆棒料和铸件。
（×）3、机械加工工艺规程的种类主要分为机械加工工艺过程卡片和机械加工工序卡片。
（√）4、工作地、工人、零件和机床是构成工序的四个要素。
（×）5、加工顺序总体原则为“先粗后精”、“先主后次”、“先基准面后其他”和“先孔后面”。
（×）6、砂轮的组织是指组成砂轮的磨粒、结合剂、气孔三部分体积的比例关系。
（√）7、工艺成本中不变费用是与年产量的变化无直接关系的费用。
（√）8、刀具的误差对加工精度没有直接影响。
（×）9、按工序的加工要求，工件应该限制的自由度而未予限制的定位，称为欠定位。
（√） 10、铰刀主要用于零件上孔的半精加工和精加工 ，一般的加工精度为 IT6—IT8 级。
（√）二、填空题（本题共 20 空，每空1分，共 20 分） （请将正确答案填入空格内）1、根据工件的加工要求，工件在夹具中的定位，常有 完全定位 、 不完全定位 、欠定位、过定位等四种定位情况。
2、刀具的标注角度主要有前角、前刀面 、 主后刀面、副偏角和刃倾角。
3、零件的加工质量较高时，应把整个加工过程划分粗加工 、 半精加工、精加工阶段和光整加工阶段。
4、车床的类型代号为C ，而铣床的类型代号为 X ，镗床的类型代号为 T 。
5、工序划分的依据是 工人 是否变动、 工作地 是否变动、 工件 是否变动。
6、加工精度包括三个方面 尺寸精度 、 形状精度 和位置精度。
7、生产类型根据生产纲领的大小、产品本身的大小以及产品结构的复杂性，可分为三种生产类型，即单件小批量生产 、 成批生产 、 大批量生产 。
(完整版)机械制造技术基础试题库和答案.docx
金属切削机床一、单项选择题1．机床型号的首位字母“S”表示该机床是( ) 。
DA．钻床 B ．齿轮加工机床C．铣床 D．螺纹加工机床2．按工作精度来划分，磨床属于( )。
BA．高精度机床 B ．精密机床 C ．普通机床 D ．组合机床3．龙门刨床的主参数代号是最大刨削( )。
DA．长度的1/10 B ．长度的1/100 C ．宽度的1/10 D ．宽度的1/1004．下列四种机床为同一机床厂家生产的，其出厂价最高的是 ( ) 。
BA． CX6136 B． CH6136 C． CJ6136 D．CK61365．在机床型号规定中，首位字母为“ Y”表示该机床是 ( ) 。
BA．水压机 B ．齿轮加工机床 C ．压力机 D ．液压机6．下列说法中不正确的是( ) 。
CA．主轴在轴承上运转的平稳性直接影响工件的加工精度B．进给箱中装有进给运动的变速机构，调整变速机构，可得到所需的进给量或螺距C．光杠是专门用来车削各种螺纹而设置的；在进行其它表面车削时，只用丝杠D．溜板箱实际上是车床进给运动的操纵箱7．一般车床的加工精度可达( ) 。
AA． ITl0 ～ IT8 B ． IT2 ～ IT6 C ． IT6 ～IT4 D ． ITl2 ～ ITl08．龙门刨床在切削工件时，刨刀作( ) 。
BA．旋转运动 B ．直线运动C．间歇运动 D ．不动9．以工件旋转作为主运动的机床是( ) 。
AA．车床 B ．铣床 C．刨床 D．磨床10．外圆磨床的类别代号为( ) 。
AA． M B． 1M C． 2M D． 3M二、多项选择题1．机床技术经济指标中的“三化”指的是( ) 。
BCDA．专门化 B ．通用化 C ．系列化 D ．标准化 E ．现代化2．衡量一台机床质量的主要指标有( ) 。
ABCDEA．加工精度高 B ．寿命高C．生产率高 D ．价格低 E ．“三化”程度高3． MGB8240是机床型号，它表示的意思有( )。
机械制造技术基础B卷答案
一、名词解释（70分）：1、简述定位以及夹紧的概念。
答：（1）定位：确定工件在机床上或夹具中占有准确加工位置的过程叫定位。
（2）夹紧：在工件定位后用外力将其固定，使其在加工过程中保持定位位置不变的操作叫夹紧。
2、机床夹具有哪几个部分组成？答：（1）、定位装置（元件）（2）、夹紧装置（元件）（3）、对刀元件（导向元件）（4）、连接元件（5）、夹具体3、什么是不完全定位？什么是过定位？在实际加工过程中，两者都是不允许的吗？答：（1）不完全定位：在满足加工要求的前提下，少于六个支承点的定位，称为不完全定位。
（2）过定位：工件的某一个或几个自由度被多个定位元件限制的定位称为过定位。
不完全定位在实际加工过程中是允许的，而过定位是不允许的。
4、什么是切削用量三要素？选用的原则是什么？答：1、切削速度v c 、进给量ƒ和切削深度（背吃刀量）a p2、选择切削用量的基本原则：首先选取尽可能大的切削深度，其次根据机床进给机构强度、刀杆刚度或已加工表面粗糙度要求，选取尽可能大的进给量，最后根据查表和公式确定切削速度。
5、刀具切削部分的材料必须具备哪些基本性能？常用的硬质合金分为哪几类？答：（1）高的硬度常温下，一般应该在60HRC 以上。
（2）高的耐磨性材料硬度越高，耐磨性越好。
（3）高的耐热性（4）足够的强度和韧性以防脆性断裂和崩刃。
（5）良好的工艺性（6）良好的热物理性能和耐热冲击性能不会因受到大的热冲击，产生刀具内部裂纹而导致刀具断裂。
常用的硬质合金分为三类：K类(相当于YG类)：称钨钴类硬质合金。
主要用来加工铸铁、有色金属及其合金：常用牌号YG6、YG8。
P类(相当于YT类)：称钨钛钴类硬质合金。
主要用于加工钢料；常用牌号有YT5、YTl5。
不宜加工不锈钢和钛合金。
M类(相当于YW类)：钨钛钴＋碳化钽(或碳化铌)。
可加工铸铁、有色金属、钢料、高温合金和不锈钢等难加工材料。
常用牌号有YWl和YW2等。
6、积屑瘤对加工过程有什么影响？如何控制积屑瘤的产生？答：1）积屑瘤对切削过程的影响（1）增大刀具前角。
机械基础B卷带答案
《机械基础》试卷（B 卷）命题人：闭卷（考试时间90分钟）一、选择题（下列各题的备选答案中有的题目有多个选项是正确的，请把正确答案填在题前的括号中。
每小题 2分，共30分）( )1. 是带传动中所固有的物理现象，是不可避免的。
A.弹性滑动B.打滑C.松驰D.疲劳破坏( )2.渐开线齿轮的齿廓曲线形状取决于 。
A.分度圆B.齿顶圆C.齿根圆D.基圆( )3.闭式硬齿面齿轮传动的主要失效形式是 。
A.齿面胶合B.轮齿疲劳折断C.齿面磨粒磨损D.轮齿过载折断( )4.齿面接触疲劳强度设计准则针对的齿轮失效形式是 。
A.齿面点蚀B.齿面胶合C.齿面磨损D.轮齿折断( )5.为了实现两根相交轴之间的传动，可以采用 。
A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动( )6.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在 。
A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分( )7.一对正确啮合的斜齿圆柱齿轮传动的 均为标准值。
A.法面模数、分度圆上的法面压力角B.端面模数、分度圆上的端面压力角C.端面模数、分度圆上的端面压力角、分度圆上的螺旋角D.法面模数、分度圆上的法面压力角、分度圆上的螺旋角( )8.普通圆柱蜗杆和蜗轮传动的正确啮合条件是 。
A.mt1=ma2, αt1=αa2,λ=βB.ma1=mt2, αa1=αt2,λ=βC.mt1=ma2, αt1=αa2,λ= -βD.ma1=ma2, αa1=αt2,λ= -β（注：下标t 表示端面，a 表示轴向，1表示蜗杆、2表示蜗轮）( )9.蜗杆传动的传动比i 等于 。
A.12d d B.12n n C.21d d D.21n n ( )10.普通平键的长度应 。
A .稍长于轮毂的长度B .略短于轮毂的长度 C.是轮毂长度的三倍 D.是轮毂长度的二倍( )11.键的截面尺寸b ×h 主要是根据 来选择。
机械制造技术B-B卷标准答案
南昌航空大学2009—2010学年第一学期期末考试参考答案及评分标准课程名称：机械制造技术B 闭 卷 B 卷 120 分钟一、 填空题（共30分）性能而进行的热处理，应安排在 切削 加工之前，为了消除内应力而进行的热处理最好安排在 粗 加工之后.（2分)2、2、通常把变形区域划分为 第一变形区 、 第二变形区 和 第一变形区 . （3分）3、零件的加工质量包括机械加工精度和 加工表面质量 ，而零件的机械加工精度又包含3方面的内容:尺寸精度、 形状 精度和 位置 精度。
（3分） 4、加工过程中，表面层若以冷塑性变形为主，则表面层产生 压 应力，若以热塑性变形为主，则表面层产生 拉 应力。
(2分）5、外圆表面加工中应用最为广泛的一条加工路线: 粗车-半精车-精车 ， 孔的加工中应用最为广泛的一条加工路线: 钻—扩—铰—手铰 。
（2分）6、机床主轴的运动误差可以分解成径向圆跳动、 轴向圆跳动(轴向窜动） 、 倾角摆动（角度摆动) 三种基本形式。
(2分)7、在顺序加工一批工件中，其加工误差的大小和方向保持不变，称其为 常值系统 误差,若其加工误差按一定规律变化，称为 变值系统 误差。
（2分）8、机械加工时，工件、 机床 、 夹具 、 刀具 构成了一个完整的系统,称之为工艺系统。
(3分）9、切屑一般分为 带状切屑 、 节状切屑 、 粒状切屑 、崩碎切屑四种类型。
（3分） 10、刀具磨损会使切削力 增大 ，切削温度 升高 ，表面质量 下降 。
（3分） 11、磨削淬火钢时,工件表面形成的瞬时高温将使表层金属产生三种金相组织变化: 回火烧伤 、 淬火烧伤 、 退火烧伤 。
（3分）12、切屑的形成过程是切削层受到刀具的 前刀面 积压后产生的以滑移为主的塑性变形 的过程。
(2分）二、 判断题（判断下列各题的对错，在题干后的括号内，对的填T,错的填F,不填、错填均无分。
每题1分，共10分。
）【 T 】2．统一基准原则指的是应尽可能选则被加工表面的设计基准为定位基准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
————————¤—————¤———————————装订线————————¤———————¤——————
2008～2009学年第2学期
一、填空题（每空1分，共10分）
1、刀具的磨损过程包括初期磨损、正常磨损和 磨损。
2、工艺系统刚度等于工艺系统各组成环节刚度 的 。
3、正交平面参考系是由相互垂直的 、 和 三个参考平面所组成。
4、铣削平面时的加工方法有 和 两种加工方式
5、在正交平面参考系中，其基面内测量的标注角度是 和 。
二、判断题（每题1分，共10分）
1、直线尺寸链中必须有增环和减环。
（ ）
2、镗床镗孔时，滚动轴承外环内滚道的圆度误差对主轴径向圆跳动影响较
小。
（ ）
3、零件表面粗糙度值越小，零件表面磨损越小。
（ ）
4、磨削硬材料应选择软砂轮。
（ ）
5、轴类零件中常用的“两顶尖加工”，是遵循了“基准统一”的原则。
（ ）
6、在切削运动中，进给运动必须有且只能有一个。
（）
7、过定位是指工件实际被限制的自由度数多于工件加工所必须
限制的自由度数。
（）
8、工序尺寸偏差一般按“入体原则”标注，但毛坯尺寸和中心距尺寸应取双向
对称布置。
（）
9、精加工与粗加工相比，刀具应选用较大的前角和后角。
（）
10、带状切屑容易刮伤工件表面，所以不是理想的加工状态，精车时
应避免产生带状切屑，而希望产生挤裂切屑。
（）
三、解释概念题（每题3分，共15分）
1、刀具寿命：
2、尺寸链：
3、基准：
4、工艺系统刚度：
5、砂轮的组织：
四、简述题（每题5分，共20分）
1、为实现金属切削过程，必须具备的三个条件是：
2、常用硬质合金有哪几类？如何选用？
3、影响加工余量的因素有哪些？
4、同一零件的多个表面机械加工顺序安排应遵循的原则：
五、试画出75度外圆车刀在正交平面参考系的标注几何角度。
（本题10分）
七、分析题（第1题7分，第2题5分，共12分）
1、指出下列定位元件所限自由度数及具体限制自由度方向（7分）
2、修改下列机械加工结构工艺性不当处（5分）
得分
得分
得分
八、计算题（第1题8分，第2题7分，本题15分）
1、如图所示小轴，有关轴向尺寸的加工过程为：
1）车端面A，车端面B ，保证两者之间的尺寸mm；
2）调头，以A面为基准车端面C ，保证总长尺寸mm；
3）热处理；
4）以C面为基准磨端面B ，保证尺寸mm。
试用极值法校核端面B的磨削余量（用极值法）。
2、在磨床上加工销轴，要求销轴外径
0.016
0.043
12d --=mm ，抽样后测得11.974x =mm,
0.005σ=mm ，其尺寸分布符合正态分布，试分析该工序的加工质量，并草画尺
寸分布曲线。
（7分）
（已知： 0.4772φ(2)0.4332,φ(1.5)0.3413,φ(1)0.1915,φ(0.5)====）
机械工程学院08～09学年第2学期
《机械制造技术基础》课程期末考试试卷（B）评分标准及参考答案
一、填空题（每空1分,共10分）
1、急剧
2、倒数之和倒数
3、基面切削平面正交平面
4、端铣周铣
5、主偏角副偏角
二、判断题（每题1分，共10分）
1、F
2、F
3、F
4、T
5、T
6、F
7、F
8、T
9、T 10、F
三、解释概念题（每题3分，共15分）
1、刀具寿命：刃磨后的刀具从开始切削直到磨损量达到磨钝标准为止所
经历的总切削时间。
2、尺寸链：在工件加工和机器装配过程中，由相互连接的尺寸形成的封闭尺寸组称
为尺寸链。
3、基准：用来确定生产对象几何要素间几何关系所依据的那些点、线、面。
4、工艺系统刚度：垂直作用于工件加工表面的背向力FP与工艺系统在该方向上的变
形y的比值，称为工艺系统刚度。
5、砂轮的组织：指磨粒、结合剂、气孔三者间的比例关系。
四、简述题（每题5分，共20分）
1、（1）较高的硬度耐磨性和耐热性。
（1分）
（2）足够的强度和韧性。
（1分）
（3）良好的导热性和耐热冲击性能。
（1分）
（4）稳定的化学性能。
（1分）
（5）良好的工艺性能。
（1分）
2、有三类。
（0.5分）
钨钴类（YG类，K类）。
（0.5分）
钨钛钴类（YT类，P类）。
（0.5分）
添加稀有碳化物类（YW类，M类）。
（0.5分）
YG类：适于加工短切屑黑色金属（铸铁），有色金属及非金属材料。
（1分）
YT类：适于加工长切屑黑色金属（钢类塑性材料）。
（1分）
YW类：适于加工长或短切屑黑色金属和有色金属（脆性，塑性材
料）。
（1分）
3、（1）上工序留下的表面粗糙度值R Z和表面缺陷层深度。
（2分）
（2）上工序的尺寸公差Ta（1分）
（3）Ta值没有包括的上工序留下的空间位置误差e a（1分）
（4）本序的装夹误差εb。
（1分）
4、（1）基准先行原则。
（1分）（2）先主后次原则。
（1分）
（3）先面后孔原则。
（1分）（4）先粗后精原则。
（1分）
（5）配套加工原则。
（1分）
五、试画出75度外圆车刀在正交平面参考系的标注几何角度。
（本题10分）（每个视图1.5分，每个标注角度0.5分）
Ps
Pr
Ps
S向
Kr'
Kr
Pr
Vf
Pr
S向
P0
P
P0'
P0'
P0-P0
P0'-P0'
入S
六、应用题（本题8分）（传动式每步1分，运动平衡式1分）
1252442601
n=n n720/min
2504842302
r
⨯⨯⨯⨯==
电电
七、分析题（1题7分，2题5分，共12分）
1、（判断自由度数和方向各0.5分）
图a：限制2个自由度, z, y。
图b：限制2个自由度，x，y
图c：限制4个自由度，z，y，z，y。
2、（对工艺性不当处需修改，每处1分）
八、计算题（1题8分，2题7分，共15分）
1、解：1）、（2分）画出尺寸链，如图所示，
α
r
ε
γ
α'
β
2）、（2分）判断： Z 为封闭环，A2为增环，A1﹑A3为减环 3）、（4分）计算：231803049.60.4z A A A =--=--=
max 2max 3min 1min 79.9529.8549.60.5
Z A A A =--=--=
min 2min 3max 1max 79.83049.80Z A A A =--=--=
则：
mm 。
4）、分析（2分）由计算结果可知最小余量为零，因此需要调整。
A2﹑A3为设计尺寸，保持不变。
若令最小余量为0.1mm ，则从计算式可知，如将工艺尺寸
mm 改为
mm ，此时
mm ，可满足对最小余
量的要求，余量变动量较合适。
TA1 =0.1 mm 仍在精车的经济精度的范围内，不会给加工增加困难。
（图1分，判断1分，每步0.5分）
2、解：d T =-0.016-（-0.043）=0.027mm
0.027
0.91660.005
d p T C σ=
==⨯ ∴ 工序能力为三级，能力不足必有少量不合格品. min 3 =11.97430.005=11.959mm x d σ=--⨯ ∵ min A =11.957mm
∴ min A <min d ，不会产生不可修复产品。
max 311.974+30.005=11.989mm x d σ=+=⨯ ∵ max A =11.984mm
∴max A <max d ，则产生可修复产品。
（草图） max 11.98411.974
20.005
A x
z σ
--=
=
=
∵根据已知条件 ()2=0.4772Φ， ∴偏大不合格品率： Q=0.5-0.4772=0.0228=2.28％ ，这些不合格品可修复。
（工序能力2分，尺寸计算2分，废品率（合格率）2分，草图1分）
A 3 Z A 1
A 2。
