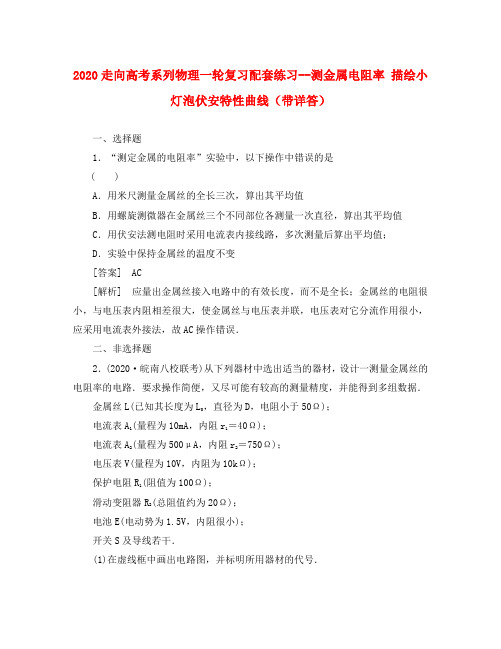

2020走向高考系列物理一轮复习配套练习--测金属电阻率描绘小灯泡伏安特性曲线(带详答)一、选择题1.“测定金属的电阻率”实验中,以下操作中错误的是( )A.用米尺测量金属丝的全长三次,算出其平均值B.用螺旋测微器在金属丝三个不同部位各测量一次直径,算出其平均值C.用伏安法测电阻时采用电流表内接线路,多次测量后算出平均值;D.实验中保持金属丝的温度不变[答案] AC[解析] 应量出金属丝接入电路中的有效长度,而不是全长;金属丝的电阻很小,与电压表内阻相差很大,使金属丝与电压表并联,电压表对它分流作用很小,应采用电流表外接法,故AC操作错误.二、非选择题2.(2020·皖南八校联考)从下列器材中选出适当的器材,设计一测量金属丝的电阻率的电路.要求操作简便,又尽可能有较高的测量精度,并能得到多组数据.金属丝L(已知其长度为L,直径为D,电阻小于50Ω);电流表A1(量程为10mA,内阻r1=40Ω);电流表A2(量程为500μA,内阻r2=750Ω);电压表V(量程为10V,内阻为10kΩ);保护电阻R1(阻值为100Ω);滑动变阻器R2(总阻值约为20Ω);电池E(电动势为1.5V,内阻很小);开关S及导线若干.(1)在虚线框中画出电路图,并标明所用器材的代号.(2)若选出测量数据中的一组数据计算电阻率ρ,则表达式ρ=________.[答案] (1)如图所示(2)πD2(I1r1-I2r2)4LI2(式中I1为电流表A1的示数,I2为电流表A2的示数).3.某同学测绘标有“3V、1.5W”小电珠的电功率随电压变化的图象,要使小电珠两端电压从0连续变化,为了使测量尽可能地准确,除了导线和开关外,可供选择的仪器还有:A.电流表:量程0~0.6A,内阻约为1ΩB.电流表:量程0~3A,内阻约为2ΩC.电压表:量程0~3V,内阻约为2kΩD.电压表:量程0~15V,内阻约为4.5kΩE.滑动变阻器:阻值范围0~10Ω,额定电流2AF.电池组:电动势6V,内阻约为1Ω(1)选用的电流表代号为______;电压表代号为______.(2)用笔画线当导线,将图中的实物连成所需电路.[答案] (1)A C (2)见解析图[解析] (1)根据小电珠的额定电压和额定功率可得小电珠的额定电流为0.5A,故电流表选A.灯泡两端的电压最大为3V,故电压表选C.(2)小电珠的电阻较小,故采用电流表外接法,题目要求小电珠两端的电压从0连续变化,故滑动变阻器采用分压式接法,实物图如图所示.4.现有电源、滑动变阻器、电流表、电压表和一个额定电压小于电源电动势的小灯泡,要测量小灯泡的功率随电压变化的情况.(1)画出所用电路的原理图;(2)把测得各组P、U值画在P-U2图中,各点组成的图线应大致是什么样子?[答案] (1)如下图(a)所示(2)如下图(b)所示[解析] (1)为了使测量结果更准确,一方面考虑一般电流表内阻和小灯泡电阻比较接近故应选用电流表外接法,另一方面应使电压的变化范围尽可能大,故选用变阻器的分压接法.(2)据功率的计算公式P=UI,再根据欧姆定律I=UR,故P=U2R.随所加电压的增加,小灯泡发热,温度升高,电阻随温度升高而增大,故所得P-U2图线的斜率k=1R应随R增大而减小.5.有一个小灯泡标有“6V、0.6W”的字样,现在要用伏安法测量这个灯泡的I -U图线,下列器材可供选用:A.电压表(0~5V,内阻10kΩ)B.电压表(0~10V,内阻20kΩ)C.电流表(0~0.3A,内阻1Ω)D.电流表(0~0.6A,内阻0.4Ω)E.滑动变阻器(30Ω,2A)F.学生电源(直流9V),还有开关和导线(1)实验中电压表应选______,电流表应选______.(用序号字母表示)(2)为使实验误差尽可能减小,画出实验电路图.[答案] (1)B C (2)电流表外接,分压式(图见解析)[解析] (1)电流表、电压表的选择由小灯泡的标识可知其额定电压为U1=6V,额定电流为I1=0.1A,在额定电压下的电阻为R=60Ω.为了安全,小灯泡两端所加电压不能超过6V,(通过小灯泡的电流不能超过0.1A),要测I-U图线,其电压变化范围应在0~6V间.因此电压表应选择B,电流表应选择C.(2)电流表内外接法的选择由于电流表、电压表内阻的影响,不管采用电流表内接还是外接都将引起系统误差.本实验中小灯泡的最大电阻约R1=60Ω,R1≪RV,为了减少误差,应当用电流表外接法.(3)控制电路的选择本题中若采用限流电路,其电路中的最小电流是Imin=0.1A,显然不符合实验要求;且实验数据应包括电压在零附近的数值,故只能用分压接法.实验电路图如下图所示.6.在测定金属丝的电阻率的实验中:(1)用螺旋测微器测金属丝的直径如图所示,该金属丝的直径为________mm.(2)已知电阻丝的电阻约为10Ω,现备有下列器材供测量电阻丝的电阻时选用,应选用的器材有________(只填序号).A.量程是0.6A,内阻是0.5Ω的电流表B.量程是3A,内阻是0.1Ω的电流表C.量程是3V,内阻是6kΩ的电压表D.量程是15V,内阻是30kΩ的电压表E.阻值为0~1kΩ,额定电流为0.5A的滑动变阻器F.阻值为0~20Ω,额定电流为2A的滑动变阻器G.蓄电池6VH.开关一个,导线若干(3)画出用伏安法测上述电阻丝电阻的电路.[答案] (1)0.350 (2)A、C、F、G、H(3)画电路时,还要确定内外接法:因RV /Rx=6000/10=600>Rx/RA=20,所以应选电流表外接法.如图所示.[解析] (1)0.350;(2)显然G、H是唯一的必选器材.选电流表:估算的最大电流Imax=0.6A,选A;选电压表:D项电压表量程过大,由6V/15V=1/2.5知,电压表指针偏转范围0~1/2.5,不足1/3,误差较大,C项电压表虽量程小些,但我们可通过变阻器调控,使总电流在0.3A以下,这时A项电流表指针可接近半偏,可见应选C.选滑动变阻器:由上述所选电压表要求,滑动变阻器必须采用分压电路,应选F项变阻器,显然,0~1000Ω的变阻器阻值太大,变化不明显,也不易操作,既可能烧坏电表,也会损坏本身.7.(2020·成都模拟)在“测定金属的电阻率”的实验中,需要用毫米刻度尺测出被测金属丝的长度l.用螺旋测微器测出金属丝的直径d ,用电流表和电压表测出金属丝的电阻R x .(1)请写出测金属丝电阻率的表达式:ρ=________(用上述测量量的字母表示).(2)若实验中测量金属丝的长度和直径时,毫米刻度尺和螺旋测微器的示数分别如图所示,则金属丝长度的测量值为l =________cm ,金属丝直径的测量值为d =________mm.(3)如图,要用伏安法测量R x 的电阻,已知电压表内阻约几千欧,电流表内阻约1Ω,若用图(甲)电路,R x 的测量值比真实值________(填“偏大”或“偏小”),若R x 的阻值约为10Ω,应采用________(选“甲”或“乙”)图的电路,误差会比较小.[答案] (1)πd 2R x 4l (2)36.52(36.51~36.53均对)0.798(0.796~0.799均对) (3)偏小 甲8.(2020·江苏省名校联考)小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象,用实验描绘小灯泡的伏安特性曲线.实验可供选择的器材有:A .小灯泡 (规格为“2.5V 1.2W”)B .电流表 (量程为0~0.6A ,内阻为1Ω)C .电压表 (量程为0~3V ,内阻未知)D .滑动变阻器 (0~10Ω,额定电流为1A)E .滑动变阻器 (0~5Ω,额定电流为0.5A)F .电源 (E =3V ,内阻不计)G.定值定阻R0(阻值R=6Ω)H.开关一个和导线若干(1)要求小灯泡两端的电压从零开始变化,且能尽量消除系统误差,在方框内画出实验电路图.(2)实验中,应该选用的滑动变阻器是________(填写器材前字母代号).(3)按照正确的电路图,该同学测得实验数据如下:(I是的示数,U是的示数,U灯是小灯泡两端的实际电压).请通过计算补全表格中的空格,然后在方格图中画出小灯泡的伏安特性曲线.I/A 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.48 U/V 0.08 0.15 0.25 0.40 0.60 0.90 1.30 1.85 2.50 3.00U灯/V电阻R三者一起串联接在本实验中提供的电源两端,则每个灯泡的实际功率是________W.[答案] (1)如图所示(2)D(3)I/A 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.48U/V 0.08 0.15 0.25 0.40 0.60 0.90 1.30 1.85 2.50 3.00 U灯/V 0.03 0.05 0.10 0.20 0.35 0.60 0.95 1.45 2.05 2.52(4)0.18[解析] (1)要使小灯泡两端电压从零开始变化,滑动变阻器应采用分压式接法,为测量更准确,应采用电流表内接法,实验电路图如图所示.(3)由第(1)问中所画电路图分析可得:U灯=U-IRA,则可根据表中数据求出U灯,并画出U灯-I图线如图所示.(4)在同一坐标系中作出2U灯+IR=E的图线,根据此图线与灯泡的U灯-I图线的交点可得此时灯泡的电压U灯=0.6V,电流I=0.3A.所以,灯泡的实际功率为P=U灯I=0.18W.9.图(甲)为某同学测定额定电压为2.5V的小灯泡的I-U图线的实验电路图.(1)根据电路图,将图(乙)中的实物连接成完整的实验电路.(2)开关S闭合之前,图(乙)中滑动变阻器的滑片应该置于________(选填“A 端”、“B端”或“AB正中间”).(3)已知小灯泡灯丝在27℃时电阻值约为1.5Ω,并且其电阻值与灯丝的热力学温度成正比(热力学温度T 与摄氏温度t 的关系为T =273K +t),根据图(丙)画出的小灯泡I -U 特性曲线,估算该小灯泡以额定电压工作时的温度约为________℃(保留两位有效数字).[答案] (1)见解析 (2)A 端 (3)1.5×103 [解析] (1)如图(2)S 闭合之前,滑片应置于A 端.(3)由图象知,当U =2.5V 时,电流I≈0.28A.电阻 R =U I ≈9Ω,由题知,电阻值与灯丝的热力学温度成正比,故有:27+2731.5=T9解得T =1800K.∴t≈1.5×103℃.10.(2020·盐城市高三)在“描绘小电珠的伏安特性曲线”实验中,用导线a 、b 、c 、d 、e 、f 、g 和h 按图甲所示方式连接好电路,电路中所有元器件都完好,且电压表和电流表已调零.闭合开关后:(1)若不管怎样调节滑动变阻器,小电珠亮度能发生变化,但电压表、电流表的示数总不能为零,则可能是________导线断路.(2)某学生测出电源和小电珠的U -I 图线如图乙所示,将小电珠和电阻R 串联后接到电源上,要使电路中电流为1.0A ,则R =________Ω.(3)某同学在实验中还测出a、b、c三种元件的伏安特性曲线分别如图丙中的(a)、(b)、(c),下列说法正确的是________.A.a可以作为标准电阻使用B.b能作为标准电阻使用C.b的阻值随电压升高而增大D.c的阻值随电压升高而增大[答案] (1)g (2)0.8 (3)AC[解析] (1)g(2)从题图乙中可得电源的电动势为:E=3.0V,内阻为:r=ΔUΔI=3.03.0Ω=1.0Ω.还可看出,电流表示数为1.0A时,电压表示数为1.2V,由欧姆定律解得小电珠的电阻为:R电=U电I电=1.21.0Ω=1.2Ω,将小电珠和电阻R串联后接到电源上,由闭合电路的欧姆定律得:I=ER+R电+r,代入数据解得:R=0.8Ω.(3)由题图丙可知,(a)图的电阻不变,可以作为标准电阻,A正确;(b)图的电阻变化,不能作为标准电阻,B错误;(b)图的电阻随电压的增大而增大,(c)图的电阻随电压的增大而减小,C正确,D错误.。
2020年高考物理新课标第一轮总复习讲义:实验八 测定金属的电阻率(同时练习使用螺旋测微器) 含答案

实验探究课实验八测定金属的电阻率(同时练习使用螺旋测微器)[实验目的]1.掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法.2.掌握螺旋测微器和游标卡尺的原理及读数方法.3.会用伏安法测电阻,进一步测定金属的电阻率.[实验原理]由电阻定律R=ρlS得ρ=RSl.金属导线的电阻R用伏安法测量,金属导线的长度l用毫米刻度尺测量,金属导线的横截面积S可由其直径d算出,即S=π(d2)2,直径d可由螺旋测微器测出.[实验器材]被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关、导线若干.[实验步骤]1.直径测定:用螺旋测微器在被测金属导线上的三个不同位置各测一次直径,求出其平均值d,计算出导线的横截面积S=πd2 4.2. 电路连接:按如图所示的原理电路图连接好用伏安法测电阻的实验电路.3.长度测量:用毫米刻度尺测量接入电路中的被测金属导线的有效长度,反复测量3次,求出其平均值l.4.U、I测量:把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置,电路经检查确认无误后,闭合开关S,改变滑动变阻器滑片的位置,读出几组相应的电流表、电压表的示数I和U的值,记入表格内,断开开关S.5.拆去实验线路,整理好实验器材.[数据处理]1.在求R的平均值时可用两种方法(1)用R =UI 分别算出各次的数值,再取平均值. (2)用U -I 图线的斜率求出. 2.计算电阻率将记录的数据R 、l 、d 的值代入电阻率计算式ρ=R S l =πd 2U4lI .[误差分析]1.金属丝的横截面积是利用直径计算而得,直径的测量是产生误差的主要来源之一.2.采用伏安法测量金属丝的电阻时,由于采用的是电流表外接法,测量值小于真实值,使电阻率的测量值偏小.3.金属丝的长度测量、电流表和电压表的读数等会带来偶然误差. 4.由于金属丝通电后发热升温,会使金属丝的电阻率变大,造成测量误差.[注意事项]1.本实验中被测金属导线的电阻值较小,因此实验电路一般采用电流表外接法.2.实验连线时,应先从电源的正极出发,依次将电源、开关、电流表、待测金属导线、滑动变阻器连成主干线路(闭合电路),然后再把电压表并联在待测金属导线的两端.3.测量被测金属导线的有效长度,是指测量待测导线接入电路的两个端点之间的长度,即电压表两端点间的待测导线长度,测量时应将导线拉直,反复测量三次,求其平均值. 4.测金属导线直径一定要选三个不同部位进行测量,求其平均值.5.闭合开关S 之前,一定要使滑动变阻器的滑片处在有效电阻值最大的位置.6.在用伏安法测电阻时,通过待测导线的电流强度I 不宜过大(电流表用0~0.6 A 量程),通电时间不宜过长,以免金属导线的温度明显升高,造成其电阻率在实验过程中逐渐增大.7.求R 的平均值时可用两种方法:第一种是用R =UI 算出各次的测量值,再取平均值;第二种是用图象(U -I 图线)来求出.若采用图象法,在描点时,要尽量使各点间的距离拉大一些,连线时要尽可能地让各点均匀分布在直线的两侧,个别明显偏离较远的点可以不予考虑.[实验改进]替代法测电阻1.实验原理:用电阻箱替代待测电阻,按如图所示连接好电路,调节电阻箱,使两次电流表示数相等,则电阻箱的示数就等于待测电阻的阻值.2.本方案的优缺点(1)优点:电路结构简单,调节方便,便于读数,同时可以避免因电表的内阻产生的系统误差.(2)缺点:由于电阻箱不能连续调节,从而导致测量值与真实值之间存在误差.热点一器材的选取和电路的设计[典例1]某同学对电阻丝的电阻与哪些因素有关进行了实验探究,现有如下器材:电源E(电动势为4 V,内阻约为1 Ω);电流表A1(量程5 mA,内阻约为10 Ω);电流表A2(量程0.6 A,内阻约为1 Ω);电压表V1(量程3 V,内阻约为1 kΩ);电压表V2(量程15 V,内阻约为3 kΩ);滑动变阻器R1(阻值0~2 Ω);滑动变阻器R2(阻值0~20 Ω);开关及导线若干.他对电阻丝做了有关测量,数据如下表所示:(1)m m.(2)图乙是他测量编号为2的电阻丝电阻的备选原理图,则该同学应选择电路(填“A”或“B”)进行测量.电流表应选,电压表应选,滑动变阻器应选.(3)已知电阻丝的电阻率为ρ,请你认真分析表中数据,写出电阻R与L、D间的关系式R=.解析:(1)螺旋测微器读数为D=0.5 mm+1.0×0.01 mm=0.510 mm.(2)因电阻丝电阻远小于电压表内阻,故电流表应用外接法,故选A.电路中的最大电流I m=ER=48.16A≈0.5 A,电流表选A2,电源电压为4 V,则电压表选V1,滑动变阻器选择比被测电阻大2~5倍的,故选R2.(3)由电阻定律R=ρLS及S=π(D2)2得R=4ρLπD2.答案:(1)0.510(2)A A2V1R2(3)4ρLπD21.(1)某实验小组在“测定金属电阻率”的实验过程中,正确操作获得金属丝直径以及电流表、电压表的读数如图甲所示,则金属丝的直径的读数是mm.(2)已知实验中所用的滑动变阻器阻值范围为0~10 Ω,电流表内阻约几欧,电压表内阻约20 kΩ.电源为干电池(不宜在长时间、大功率状况下使用),电动势E=4.5 V,内阻很小.则图乙电路图中(填电路图下方的字母代号)电路为本次实验应当采用的最佳电路.但用此最佳电路测量的结果仍然会比真实值偏(填“大”或“小”).(3)若实验所用的电流表内阻的准确值R A是已知的,那么准确测量金属丝电阻R x的最佳电路应是图乙中的电路(填电路图下的字母代号).此时测得电流为I、电压为U,则金属丝电阻R x=(用题中字母代号表示).解析:(1)螺旋测微器先读固定部分为0.5 mm,可动部分可估读为38.0×0.01 mm=0.380 mm,故总示数为:(0.5+0.380) mm=0.880 mm;电流表量程为0.6 A,则最小刻度为0.02,指针所示为0.42 A;电压表量程为3 V,最小刻度为0.1 V,则读数为2.25 V.(2)因电源不能在大功率下长时间运行,则本实验应采用限流接法;同时电压表内阻较大,由以上读数可知,待测电阻的内阻约为5 Ω,故采用电流表外接法误差较小,故选A;在实验中电压表示数准确,但电流测量的是干路电流,故电流表示数偏大,则由欧姆定律得出的结果偏小.(3)因已知电流表准确值,则可以利用电流表内接法准确求出待测电阻;故应选B电路;待测电阻及电流表总电阻R=UI,则待测电阻R x=R-R A=UI-R A.答案:(1)0.880(2)A小(3)B UI-R A热点二数据处理及实物连线[典例2]某同学通过实验测量一种合金的电阻率.(1)用螺旋测微器测量合金丝的直径,读数如图所示,可读出合金丝的直径为mm.(2)现有电源(E=4 V,内阻可不计),滑动变阻器(0~50 Ω),电流表(0~0.6 A,内阻约为1 Ω),电压表(0~3 V,内阻约为3 kΩ),开关和导线若干.该同学分别用电流表的两种不同接法测量合金丝的电阻,记录两组不同的数据如下:序号12345 6①由数据可知,该同学采用滑动变阻器的接法②由数据可知,利用(填“实验一”或“实验二”)的数据计算所得结果更接近合金丝电阻的真实值.解析:(1)由图示螺旋测微器可知,其示数为:6.0 mm+49.5×0.01 mm=6.495 mm;(2)①由表中实验数据可知,电压与电流不从零开始变化,滑动变阻器采用的是限流接法;②由表中实验数据可知,待测电阻阻值约为:R x=UI≈0.80.1Ω=8 Ω,电流表内阻约为1 Ω,电压表内阻约为3 kΩ,因R x<R A·R V,则电流表采用外接法时实验误差较小;当电流表采用外接法时,由于电压表的分流作用,电流的测量值偏大,由表中实验数据可知,在电压相等的情况下,实验一的电流大于实验二的电流值,说明实验一中电流表采用外接法,因此用实验一所示数据测量值更接近真实值.答案:(1)6.495(6.494~6.496均可)(2)①限流式②实验一2.测定一卷阻值约为30 Ω的金属漆包线的长度,实验室提供下列器材:A.电流表A:量程0.6 A,内阻R A约为20 ΩB.电压表V:量程15 V,内阻R V约为4 kΩC.学生电源E:可提供0~30 V直流电压D.滑动变阻器R1:阻值范围0~10 ΩE.滑动变阻器R2:阻值范围0~500 ΩF.开关S及导线若干(1)为了较准确地测量该漆包线的电阻,滑动变阻器应选择(填“R1”或“R2”),并将方框中的电路图补画完整.(2)根据正确的电路图进行测量,某次实验中电压表与电流表的示数如图,则电压表的示数U为V,电流表的示数I为 A.(3)已知这种漆包线金属丝的直径为d,材料的电阻率为ρ,则这一卷漆包线的长度L=(用U、I、d、表示).解析:(1)题目中给出的电源电压为30 V,而给出的电压表量程为15 V,为了便于控制,采用滑动变阻器分压接法,故滑动变阻器选小电阻R1.(2)电压表量程为15 V,故最小分度为0.5 V,故读数为13.5 V,电流表量程为0.6 A,最小分度为0.02 A,则指针示数为0.46 A;(3)因由电阻定律可知R L=UI=ρLS=ρLπ⎝ ⎛⎭⎪⎫d22,漆包线的长度L=πd2U4ρI.答案:(1)R1图见解析(2)13.50.46(3)πd2U 4ρI热点三实验的拓展与创新(电阻的测量方法)方法1伏安法测电阻伏安法测电阻是电学实验的基础,是高考考查的热点,也是难点.它渗透在电学实验的各个环节中,如测未知电阻、测电阻率、测各种电表内阻等.本质上都是伏安法测电阻在不同情景下的具体应用.主要涉及电压表、电流表的选择以及实物连线等.[典例3]在伏安法测电阻的实验中,实验室备有下列器材:A.待测电阻R x阻值约为10 Ω左右B.电压表V1,量程6 V,内阻约2 kΩC.电压表V2,量程15 V,内阻约10 kΩD.电流表A1,量程0.6 A,内阻约0.2 ΩE.电流表A2,量程3 A,内阻约0.02 ΩF.电源,电动势E=12 VG.滑动变阻器1,最大阻值10 Ω,最大电流为2 AH.滑动变阻器2,最大阻值50 Ω,最大电流为0.2 AI.导线、开关若干(1)为了较精确测量电阻阻值,尽可能多测几组数据,且两表读数大于量程一半.除A、F、I以外,还要在上述器材中选出该实验所用器材(填器材前面的字母代号).(2)在虚线框内画出该实验电路图.解析:(1)两表量程大于读数一半,根据题意电压表选B.由欧姆定律知电路电流最大值I=UR=610A=0.6 A,故电流表选D,滑动变阻器选阻值较小的G.(2)因待测电阻远小于电压表内阻,电流表应用外接法,又变阻器采用分压式接法,电路如图所示.答案:(1)BDG(2)图见解析方法2伏伏法测电阻(电压表的灵活选用)若电压表内阻已知,则可将其当作电流表、电压表和定值电阻来使用.(1)如图甲所示,两电压表的满偏电流接近时,若已知V1的内阻R1,则可测出V2的内阻R2=U2U1R1.(2)如图乙所示,两电压表的满偏电流I V1≪I V2时,若已知V1的内阻R1,V1并联一定值电阻R0后,同样可得V 2的内阻R 2=U 2U1R 1+U 1R 0.[典例4] 用以下器材可测量电阻R x 的阻值. 待测电阻R x ,阻值约为600 Ω;电源E ,电动势约为6.0 V ,内阻可忽略不计; 电压表V 1,量程为0~500 mV ,内阻r 1=1 000 Ω; 电压表V 2,量程为0~6 V 内阻r 2约为10 kΩ; 电流表A ,量程为0~0.6 A ,内阻r 3约为1 Ω; 定值电阻R 0,R 0=60 Ω;滑动变阻器R ,最大阻值为150 Ω; 单刀单掷开关S 一个,导线若干.(1)测量中要求两只电表的读数都不小于其量程的13,并能测量多组数据,请在虚线框中画出测量电阻R x 的实验电路图.(2)若选择测量数据中的一组来计算R x ,则由已知量和测量物理量计算R x 的表达式为R x = ,式中各符号的意义是 .(所有物理量用题中代表符号表示)解析:(1)电路的最大电流为I =6 V600 Ω=0.01 A ,电流表量程太大,可以把电压表V 1并联一个定值电阻改装成电流表,电压表选择V 2即可,要求测量多组数据,滑动变阻器需要分压式接法,电路如图.(2)流过被测电阻的电流为I =U 1r 1+U 1R 0=U 1(R 0+r 1)R 0r 1,被测电阻值为R x =U 2-U 1I =(U 2-U 1)R 0r 1U 1(R 0+r 1).答案:(1)测量电路见解析图(2)(U 2-U 1)R 0r 1U 1(R 0+r 1) U 1为电压表V 1的读数,U 2为电压表V 2的读数,r 1为电压表V 1的内阻,R 0为定值电阻方法3 安安法测电阻(电流表的灵活选用)若电流表内阻已知,则可将其当作电流表、电压表以及定值电阻来使用.(1)如图甲所示,当两电流表所能测得的最大电压接近时,如果已知A 1的内阻R 1,则可测得A 2的内阻R 2=I 1R 1I 2.(2)如图乙所示,当两电流表的满偏电压U A2≫U A1时,如果已知A 1的内阻R 1,A 1串联一定值电阻R 0后,同样可测得A 2的电阻R 2=I 1(R 1+R 0)I2.[典例5] 用伏安法测定一个待测电阻R x 的阻值(阻值约为200 Ω),实验室提供如下器材: 电池组E ,电动势3 V ,内阻不计;电流表A 1,量程0~15 mA ,内阻约为100 Ω; 电流表A 2,量程0~300 μA ,内阻为1 000 Ω; 滑动变阻器R 1,阻值范围0~20 Ω,额定电流2 A ; 电阻箱R 2,阻值范围0~9 999 Ω,额定电流1 A ; 开关S 、导线若干.要求实验中尽可能准确地测量R x 的阻值,请回答下列问题:(1)为了测量待测电阻两端的电压,可以将电流表 (填写器材代号)与电阻箱串联,并将电阻箱阻值调到 Ω,这样可以改装成一个量程为3.0 V 的电压表. (2)在图中画出完整测量R x 阻值的电路图,并在图中标明器材代号.(3)调节滑动变阻器R1,两表的示数如图所示,可读出电流表A1的示数是m A,电流表A2的示数是μA,测得待测电阻R x的阻值是.解析:(1)把A2和R2串联起来充当电压表,此电压表量程为3 V,R2=3300×10-6Ω-1 000 Ω=9 000 Ω.(3)由图可知,电流表A1的示数为8.0 mA,电流表A2的示数是150 μA,待测电阻阻值为R x=150×10-6×(1 000+9 000)8.0×10-3-150×10-6Ω=191 Ω.答案:(1)A29 000(2)电路如图(3)8.0150191 Ω方法4半偏法测电表内阻(1)半偏法近似测量电流表内阻.方法一:如图所示,测量电流表的内阻,操作步骤如下:①将电阻箱R的电阻调到零;②闭合S,调节R0,使表达到满偏I0;③保持R0不变,调节R,使表示数为I0 2;④由上得R A=R.方法二:如图所示,测量电流表的内阻,操作步骤如下:①断开S2、闭合S1,调节R0,使表满偏为I0;②保持R0不变,闭合S2,调节R,使表读数为I0 2;③由上得R A=R.(2)半偏法近似测量电压表内阻.方法一:如图所示,测量电压表的内阻,操作步骤如下:①闭合S,调节电阻箱阻值为R1时,测得表示数为U1;②改变电阻箱阻值为R 2时,测得表示数为U1 2;③由上得R V=R2-2R1.方法二:如图所示,测量电压表的内阻,操作步骤如下:①滑动变阻器的滑片滑至最右端,电阻箱的阻值调到最大;②闭合S1、S2,调节R0,使表示数指到满偏刻度.③断开S2,保持R0不变,调节R,使表指针指到满刻度的一半;④由上得R V=R.[典例6](2015·全国卷Ⅱ)电压表满偏时通过该表的电流是半偏时通过该表电流的两倍.某同学利用这一事实测量电压表的内阻(半偏法),实验室提供的器材如下:待测电压表(量程3 V,内阻约为3 000 Ω),电阻箱R 0(最大阻值为99 999.9 Ω),滑动变阻器R1(最大阻值100 Ω,额定电流2 A),电源E(电动势6 V,内阻不计),开关2个,导线若干.(1)虚线框内为该同学设计的测量电压表内阻的电路图的一部分,将电路图补充完整.(2)根据设计的电路,写出实验步骤:.(3)将这种方法测出的电压表内阻记为R V′,与电压表内阻的真实值R V相比,R V′R V(填“>”“=”或“<”),主要理由是.解析:(1)实验电路图如图所示.(2)移动滑动变阻器的滑片,以保证通电后电压表所在支路分压最小;闭合开关S1、S2,调节R1,使电压表的指针满偏;保持滑动变阻器滑片的位置不变,断开S2,调节电阻箱R0使电压表的指针半偏;读取电阻箱的电阻值,此即为测得的电压表内阻.(3)断开S2,调节电阻箱R0使电压表成半偏状态,电压表所在支路总电阻增大,分得的电压也增大,此时R0两端的电压大于电压表的半偏电压,故R V′>R V.答案:见解析方法5等效替代法如图所示.(1)S接1,调节R2,读出表示数为I;(2)S接2,R2不变,调节电阻箱R1,使表示数仍为I;(3)由以上可得R x=R1.该方法的优点是消除了表内阻对测量的影响,缺点是电阻箱的电阻R1不能连续变化.[典例7]电流表A1的量程为0~200 μA、内电阻约为500 Ω,现要测其内阻,除若干开关、导线之外还有器材如下:电流表A2:与A1规格相同滑动变阻器R1:阻值0~20 Ω电阻箱R2:阻值0~9 999 Ω保护电阻R3:阻值约为3 kΩ电源:电动势E约1.5 V、内电阻r约2 Ω(1)如图所示,某同学想用替代法测量电流表内阻,设计了部分测量电路,在此基础上请你将滑动变阻器接入电路中,使实验可以完成.(2)电路补充完整后,请你完善以下测量电流表A1内电阻的实验步骤.a.先将滑动变阻器R1的滑动端移到使电路安全的位置再把电阻箱R2的阻值调到(填“最大”或“最小”)b.闭合开关S1、S,调节滑动变阻器R1,使两电流表的指针在满偏附近,记录电流表A2的示数I.c.断开S1,保持S闭合、R1不变,再闭合S2,调节R2,使电流表A2的示数,读出此时电阻箱的阻值R0,则电流表A1内电阻r=.解析:(1)滑动变阻器的阻值远小于待测电流表内阻,因此必须采用分压接法,电路图如图所示.(2)a.实验前R2应该调节到最大,以保证电表安全;c.替代法最简单的操作是让A2示数不变,则可直接从R2的读数得到电流表的内阻值.答案:(1)图见解析(2)a.最大C.再次为I(或仍为I)R01.某同学要测量一个由均匀新材料制成的圆柱体的电阻率ρ,步骤如下:(1)游标卡尺测量其长度如图甲所示,可知其长度为mm.(2)用螺旋测微器测量其直径如图乙所示,可知其直径为mm.(3)选用多用电表的电阻“×1”档,按正确的操作步骤测此圆柱体的电阻,表盘的示数如图丙所示,则该电阻的阻值约为Ω.(4)为更精确地测量其电阻,可供选择的器材如下:电流表A1(量程300 mA,内阻约为2 Ω);电流表A2 (量程150 mA,内阻约为10 Ω);电压表V1(量程1 V,内阻r=1 000 Ω);电压表V2(量程15 V,内阻约为3 000 Ω);定值电阻R0=1 000 Ω滑动变阻器R1(最大阻值为5 Ω)滑动变阻器R2(最大阻值为1 000 Ω)电源E(电动势约为4 V,内阻r约为1 Ω)开关,导线若干.为了使测量尽量准确,测量时电表读数不得小于其量程的13,电压表应选,电流表应选,滑动变阻器应选(填器材代号).(5)根据你选择的器材,请在线框内画出实验电路图.解析:(1)游标卡尺的读数为:主尺+游标尺=50 mm+3×0.05 mm=50.15 mm;(2)螺旋测微器的读数为:主尺+半毫米+转筒读数=(4+0.5+20.0×0.01)mm=4.700 mm;(3)欧姆表的读数为:示数×倍率=22×1 Ω=22 Ω;(4)电压表用15 V的指针偏角太小,所以用电压表V1,由电动势和电阻的值知电流最大为180 mA,所以用电流表A2,滑动变阻器用小阻值的,便于调节,所以用滑动变阻器R1,电流表外接,滑动变阻器采用分压式接法.答案:(1)50.15(2)4.700(3)22(4)V1A2R1(5)图见解析2.如图甲表示某电阻R随摄氏温度t变化的关系,图中R0表示0 ℃时的电阻,k表示图线的斜率.若用该电阻与电池(E,r)、内阻为R g的电流表、变阻器R′串联起来,连接成如图乙所示的电路,用该电阻做测温探头,把电流表的电流刻度改为相应的温度刻度,于是就得到了一个简单的“电阻测温计”.(1)实际使用时要把电流表的刻度值改为相应的温度刻度值,若温度t1<t2,则t1的刻度应在t2的侧(填“左”或“右”);(2)在标识“电阻测温计”的温度刻度时,需要弄清所测温度和电流的对应关系.请用E、R0、k等物理量表示所测温度t与电流I的关系式:t=;(3)由(2)知,计算温度和电流的对应关系,需要测量电流表的内阻(约为200 Ω).已知实验室有下列器材:A.电阻箱(0~99.99 Ω)B.电阻箱(0~999.9 Ω)C.滑线变阻器(0~20 Ω)D.滑线变阻器(0~20 kΩ)此外,还有电动势合适的电源、开关、导线等.在这个实验电路中,电阻箱应选;滑线变阻器应选.(只填代码)请在方框内设计一个用“半偏法”测电流表内阻R g的电路.解析:(1)在甲图中知,金属温度升高电阻增大,电流计电流减小,可知t1刻度应在t2的右侧.(2)由闭合电路欧姆定律知E=I(R+R′+R g+r)由甲图知R=R0+kt解得t=EkI-1k(R g+r+R′+R0).(3)采用半偏法测电阻时,电阻箱的最大阻值应该大于电流表的内阻,同时滑动变阻器应该选择阻值较大的,故电阻箱选择B,变阻器选择D.电路如图.答案:(1)右(2)t=EkI-1k(R g+r+R′+R0)(3)B D图见解析3.如图所示电路是测量电流表内阻R g的实物连接图,实验的操作步骤如下:a.将电阻箱R的电阻调到零.b.闭合开关,调节滑动变阻器R1的滑片,使得电流表示数达到满偏电流I0.c.保持滑动变阻器的滑片位置不变,调节电阻箱的电阻,使得电流表的示数为I0 3.d.读出电阻箱的电阻R 0可求得电流表的内阻R g . (1)请在方框中画出测量电流表内阻的电路图;(2)电流表的内阻R g 与读出的电阻箱电阻R 0关系为 .(3)已知电流表的量程50 mA ,内阻约为100 Ω,可供选择的滑动变阻器R 1有:A.阻值0~10 Ω,允许通过最大电流2 A ;B.阻值0~50 Ω,允许通过最大电流1.5 A .可供选择的电阻箱R 有:C.阻值0~99.9 Ω,D.阻值0~999.9 Ω.为了比较准确地测量出电流表的内阻,应选用的滑动变阻器R 1是 ;应选用的电阻箱R 是 .(填仪器前的字母代号)(4)本实验中电流表的测量值R g 测与电流表内阻的真实值R g 真相比,有 . A.R g 测>R g 真 B.R g 测<R g 真 C.R g 测=R g 真D.R g 测可能大于R g 真,也可能小于R g 真 解析:(1)电路图如图(2)在分压式接法中,滑动变阻器的电阻阻值越小,测量电路中的电压也越稳定,可认为电阻箱和电流表的总电压不变,则满偏时:I 0=U R g,当电流表的示数为I 03时:I 03=U R 0+R g ,解得:R 0=2R g .(3)在分压式接法中,滑动变阻器的电阻阻值越小,测量电路中的电压也越稳定,所以要选择10 Ω的滑动变阻器A ;电流表内阻约为100 Ω,由2R g ≈200 Ω,故电阻箱选D.(4)接入电阻箱后,电流表的支路的电阻增大,因此并联部分的电阻增大,并联部分分担的电压增大,即:(R 0+R g )·13I 0>R g I 0,所以R 0>2R g ,即:R g 测>R g 真,故选A. 答案:(1)图见解析 (2)R 0=2R g (3)A D (4)A。
2020年高考物理专题 测定金属的电阻率(含解析)

2020年高考物理专题 测定金属的电阻率(含解析)1. 在测量金属丝电阻率的实验中,可供选用的器材如下: 待测金属丝:R x (阻值约4Ω,额定电流约0.5A ); 电压表:V (量程3V ,内阻约3kΩ); 电流表:A 1(量程0.6A ,内阻约0.2Ω); A 2(量程3A ,内阻约0.05Ω); 电源:E 1(电动势3V ,内阻不计) E 2(电动势12V ,内阻不计) 滑动变阻器:R (最大阻值约20Ω) 螺旋测微器;毫米刻度尺;开关S ;导线。
①用螺旋测微器测量金属丝的直径,示数如图所示,读数为 mm 。
②若滑动变阻器采用限流接法,为使测量尽量精确,电流表应选 、电源应选 (均填器材代号),在虚线框中完成电路原理图。
答:①1.773 (1.771~1.775均正确) ②A 1;E 1;电路图如右。
解析:②因为待测金属丝的额定电流为0.5 A ,所以流经电流表的电流最大值是0.5 A ,所以电流表选择A 1。
本实验滑动变阻器采用限流法,所以滑动变阻器与待测电阻丝串联,如果选择电动势为12 V 的电源,电路中的最小电阻为120.5 Ω=24 Ω,滑动变阻器必须全部接入电路,不能得到多组数据,影响测量精度,所以电源选择E 1。
2. 某同学测量一个圆柱体的电阻率,需要测量圆柱体的尺寸和电阻。
①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径,某次测量的示数如图15(a )和图15(b )所示,长度为_____cm ,直径为_____mm 。
②按图15(c )连接电路后,实验操作如下:(a )将滑动变阻器R 1的阻值置于最_____处(填“大”或“小”);将S 2拨向接点1,闭合S 1,调节R 1,使电流表示数为I 0;(b )将电阻箱R 2的阻值调至最______(填“大”或“小”);将S 2拨向接点2;保持R 1不变,调节R 2,1E r(c ) 10 5 10 5 6 cm(a )图15图 1AV xR S 1R E图2VA使电流表示数仍为I 0,此时R 2阻值为1280Ω; ③由此可知,圆柱体的电阻为_____Ω。
2020版高考物理总复习第八章实验8测定金属丝的电阻率第9章第2节练习(含解析)

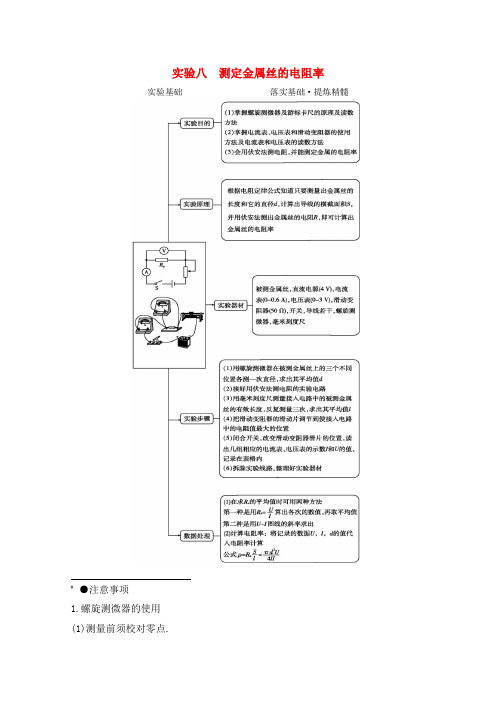

实验八测定金属丝的电阻率实验基础落实基础·提炼精髓●注意事项1.螺旋测微器的使用(1)测量前须校对零点.命题研析 突破常规·注重创新(2)测量时,当测微螺杆将要接触被测物体时,要改用微调旋钮.(3)螺旋测微器应估读一位,即以mm 作单位,应读到小数点后面第三位.(4)方法:固定刻度数mm+可动刻度数(估读一位)×0.01 mm.2.游标卡尺及读数(1)看清精确度:10分度、20分度、50分度的精度分别为0.1,0.05,0.02.(2)主尺上标识的1,2,3等数字单位是厘米,最小刻度是1 mm.(3)读数方法(mm):主尺刻度数(mm)+游标尺与主尺刻度的对齐数×精度.例如读数为(50+4×0.05) mm=50.20 mm.3.电流表和电压表的读数(1)若刻度盘上每一小格为:1,0.1,0.01,…时,需估读到最小刻度值的下一位.(2)若刻度盘上每一小格为:2,0.2,0.02,5,0.5,0.05,…时,只需估读到最小刻度值的位数.4.伏安法测电阻的电路选择Rx ,用电流表外接法;R x ,用电流表内接法.5.测定金属的电阻率(1)先测直径,再连电路.应该把所测量的待测金属丝的两个端点之间的长度接入电路.(2)本实验中被测金属丝的电阻值较小,应采用电流表外接法.(3)开关S 闭合前,滑动变阻器的阻值要调至最大.(4)电流不宜太大(电流表用0~0.6 A 量程),通电时间不宜太长,以免金属丝温度升高,导致电阻率在实验过程中变大.●误差分析1.测量金属丝直径、长度以及电流、电压带来误差.2.电路中电流表及电压表对电阻测量的影响,因为电流表外接,所以R x 测<R x 真,由R x =ρl S ,知ρ测<ρ真.3.通电电流过大,时间过长,致使电阻丝发热,电阻率随之变化带来误差.命题点一常规实验【典例1】某实验小组尝试测量一段电阻丝的电阻率.可供选择的器材有:A.电池组E(电动势为3 V,内阻约5 Ω);B.电压表 V(量程为0~3 V,内阻约15 kΩ);C.电阻箱R(0~999.9 Ω);D.开关、导线若干.完成下列填空:(1)把电阻丝拉直后用螺旋测微器测量电阻丝的直径,测量结果如图(甲)所示,其读数为d= mm.(2)将电阻丝两端固定在有刻度尺的接线板两端的接线柱上,在被固定的电阻丝上夹一个与接线柱c相连的小金属夹P.实验要求将a,c端接入电路,将小金属夹P右移使电阻箱的阻值减小,保持接入电路的电压表读数保持不变,如图(乙)所示,请用笔画线代替导线在图(丙)中完成电路的连接.(3)图(乙)中电压表读数为U= V.(4)改变金属夹P与电阻丝接触点的位置,调整电阻箱接入电路中的阻值,使电压表读数保持不变.重复多次,记录每一次电阻箱的阻值R和接入电路的电阻丝长度L,数据如表格所示.断开开关,整理实验器材.请在图(丁)中描点,并作出R-L图像.(5)根据R-L图像和已知数据,可求出该电阻丝的电阻率为Ω·m.(计算结果保留2位有效数字)解析:(1)螺旋测微器固定刻度为0,可动刻度为40.0,则d=0 mm+40.0×0.01 mm=0.400 mm.(2)在P右移、电阻箱阻值减小时,电压表读数保持不变,则电阻箱和电阻丝应该串联,电压表测量两者的电压和.实验电路连接如图1所示.(3)电压表估读到0.01 V,故电压表读数为2.50 V.(4)R-L 图像如图2所示.(5)由R-L 图像可知,|k|=20 Ω/m,根据电阻定律,有|ΔR|=|ΔL|·S ρ, |R L ∆∆|=|k|=S ρ,即ρ=S|k|=14πd 2|k|,代入数据解得ρ=2.5×10-6 Ω·m. -6【典例2】 (2018·甘肃天水三模)某同学要测量一均匀新材料制成的圆柱体的电阻率ρ.步骤如下:(1)用游标为20分度的卡尺测量其长度如图(甲)所示,由图可知其长度为 mm;(2)用螺旋测微器测量其直径如图(乙)所示,由图可知其直径为 mm;(3)用多用电表的电阻“×10”挡粗测电阻,按正确的操作步骤测此圆柱体的电阻,表盘的示数如图(丙)所示,则该电阻的阻值约为 Ω.(4)该同学想用伏安法更精确地测量其电阻R,现有的器材及其代号和规格如下:待测圆柱体电阻R;电流表A 1(量程0~4 mA,内阻约50 Ω);电流表A 2(量程0~15 mA,内阻约30 Ω);电压表 V 1(量程0~3 V,内阻约10 k Ω); 电压表 V 2(量程0~15 V,内阻约25 k Ω);直流电源E(电动势4 V,内阻不计);滑动变阻器R 1(阻值范围0~15 Ω,允许通过的最大电流2.0 A);滑动变阻器R 2(阻值范围0~2 k Ω,允许通过的最大电流0.5 A);开关S,导线若干.①为了方便实验并测量多组数据,电流表应选择 ,电压表应选择 ,滑动变阻器应选择 .②请在虚线框中画出完成此实验的原理图,并标明所用器材的代号.解析:(1)游标卡尺主尺读数为5 cm=50 mm,游标读数为3×0.05 mm=0.15 mm,所以圆柱体的长度l=50 mm+0.15 mm=50.15 mm.(2)螺旋测微器固定刻度为4.5 mm,可动刻度为20.0×0.01 mm,则圆柱体直径d=4.5 mm+0.200 mm=4.700 mm.(3)欧姆表读数为R=22×10 Ω=220 Ω.(4)①电源电动势为4 V,电路中的最大电流I=ER =4220A≈18 mA,应选择电流表A2,圆柱体两端最大电压约为U=15×220×10-3V=3.3 V,则电压表选V1即可.本实验中,滑动变阻器若为限流接法,R1对电路影响小,R2不易操作,因此滑动变阻器应为分压接法,即选择小阻值R1即可;②由于Ω>220 Ω,故被测电阻属于小电阻,电流表应选外接法.电路图如图所示.答案:(1)50.15 (2)4.700 (3)220 (4)①A2V1R1②电路图见解析题组训练1.(2018·山西太原二模)某实验小组发现一个由均匀材料制成的圆柱体,他们想测量其电阻率,实验室能够提供的实验器材有:电源E(8 V,内阻约10 Ω);电压表V(0~6 V,内阻约为50 k Ω);电流表A(0~20 mA,内阻为40 Ω);滑动变阻器R 1(0~20 Ω);待测电阻R(约为200 Ω); 开关及导线若干.他们进行了如下操作:(1)为了获得多组数据,尽量精确测量其电阻值,请在图(a)方框中画出实验电路图.(2)图(b)中的6个点表示实验中测得的6组电流表、电压表示数,根据此图可知阻值R= Ω(保留三位有效数字).(3)如图(c)所示,用螺旋测微器测得该圆柱体的直径为 cm,用游标卡尺测量其长度为 cm.(4)由以上数据可求出ρ= Ω·m.(保留三位有效数字)解析:(1)由于V R R =50000200=250>A R R =20040=5,故该实验的测量电路应该选用电流表的外接法,并且为了获得多组数据,尽量精确测量其电阻值,故滑动变阻器应采用分压接法,则实验电路图如图1所示.(2)图(b)中6个点基本处于一条直线上,过这些点作U I 图像,如图2所示,根据图线的斜率表示电阻大小可得R=U I∆∆=240 Ω.(3)用螺旋测微器测得该圆柱体的直径为d=1.5 mm+19.4 mm ×0.01=1.694 mm=0.169 4 cm,用游标卡尺测量其长度为l=10 mm+14×0.05 mm=10.70 mm=1.070 cm.(4)根据电阻定律R=ρl S ,且S=π(2d )2,解得ρ=2π4R d l ,代入数据解得ρ=5.05× 10-2 Ω·m.答案:(1)见解析 (2)240 (3)0.169 4 1.070(4)5.05×10-22.(2018·山东临沂二模)某研究小组的同学们准备测量15 ℃自来水的电阻率,以判断该自来水是否符合国际标准(国标规定自来水在15 ℃时电阻率应大于13 Ω·m).他们先在一根均匀的长玻璃管两端各装了一个电极,电极间装满密封的待测自来水,同学们设计了实验方案并分工进行了以下测量:(1)同学们用游标卡尺测量玻璃管的内径d;向玻璃管内注满自来水,并用刻度尺测量水柱长度L;用多用电表的电阻“×100”挡,按正确的操作步骤测量此水柱体的电阻R,表盘的示数如图(乙)所示;由图(甲)所示可知玻璃管的内径d= mm,水柱体的电阻R= Ω.(2)该小组同学想用伏安法更精确地测量其电阻R,现有的器材及其代号和规格如下:电压表V(量程15 V,内阻约30 k Ω);电流表A(量程300 mA,内阻约50 Ω);滑动变阻器R 0(0~100 Ω,允许最大电流1 A);电池组E(电动势E=12 V,内阻r=6 Ω);开关一个、导线若干.请根据情况补全电路原理图(并不是所有的接线点都要连接).(3)如果测出水柱的长度L 、玻璃管的内径d 和水柱的电阻R,则自来水电阻率的表达式为ρ= .(用符号表示)解析:(1)游标卡尺主尺为54 mm,游标尺部分为7×0.02 mm=0.14 mm,则玻璃管内径d=54.14 mm. 水柱体电阻R=26×100 Ω=2 600 Ω.(2)由于滑动变阻器的最大阻值远小于待测电阻的阻值,故滑动变阻器采用分压式接法;由于待测电阻的阻值与电压表的内阻相差不多,而且远大于电流表内阻,故电流表采用内接法,则电路原理图如图所示.(3)根据电阻定律可知R=ρL S =ρ24πL d , 则电阻率为ρ=2π4R d L. 答案:(1)54.14 2 600 (2)见解析 (3)2π4R d L2019湖北荆州质检【典例3】 (2017·全国Ⅱ卷,23)某同学利用如图(a)所示的电路测量一微安表(量程为100 μA,内阻大约为2 500 Ω)的内阻.可使用的器材有:两个滑动变阻器R 1,R 2(其中一个阻值为20 Ω,另一个阻值为2 000 Ω);电阻箱R z (最大阻值为99 999.9 Ω);电源E(电动势约为1.5 V);单刀开关S 1和S 2.C,D 分别为两个滑动变阻器的滑片.(1)按原理图(a)将图(b)中的实物连线.(2)完成下列填空:①R 1的阻值为 Ω(选填“20”或“2 000”).②为了保护微安表,开始时将R 1的滑片C 滑到接近图(a)中滑动变阻器的 端(选填“左”或“右”)对应的位置;将R 2的滑片D 置于中间位置附近.③将电阻箱R z 的阻值置于2 500.0 Ω,接通S 1.将R 1的滑片置于适当位置,再反复调节R 2的滑片D 的位置,最终使得接通S 2前后,微安表的示数保持不变,这说明S 2接通前B 与D 所在位置的电势 (选填“相等”或“不相等”).④将电阻箱R z 和微安表位置对调,其他条件保持不变,发现将R z 的阻值置于 2 601.0 Ω时,在接通S 2前后,微安表的示数也保持不变.待测微安表的内阻为Ω(结果保留到个位).(3)写出一条提高测量微安表内阻精度的建议: .解析:(1)实物连线如图所示.(2)①如题图(a),R 1为分压式接法,故选择较小的20 Ω电阻即可;②实验开始时,为保护微安表,应使R 1的滑片在最左端,使流过微安表的电流为零;③断开、闭合开关S 2,微安表示数不变,说明流过微安表的电流为零,B,D 电势相等;④B,D 电势相等,对调前z R R 左=A R R 右,对调后A R R 左=z R R '右,联立得R A Ω.(3)为了提高测量精度,调节R 1上的分压,尽可能使微安表接近满量程.答案:(1)见解析图 (2)① 20 ② 左 ③相等④2 550 (3)见解析题组训练1.(2019·湖北荆州质检)某同学测量一个圆柱体的电阻率,需要测量圆柱体的尺寸和电阻.(1)分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径,某次测量的示数如图(a)和图(b)所示,长度L= cm,直径D= mm.(2)按图(c)连接电路后,实验操作如下:①将滑动变阻器R 1的阻值置于最 (选填“大”或“小”)处;将S 2拨向接点1,闭合S 1,调节R 1,使电流表示数为I 0;②将电阻箱R 2的阻值调至最 (选填“大”或“小”);S 2拨向接点2;保持R 1不变,调节R 2,使电流表示数仍为I 0,此时R 2阻值为1 280 Ω.(3)由此可知,圆柱体的电阻为 Ω.(4)由此可知,圆柱体的电阻率ρ= (用上面实验中涉及的相关符号来表示). 解析:(1)长度L=50 mm+1×0.1 mm=50.1 mm=5.01 cm;直径D=5 mm+31.5×0.01 mm=5.315 mm.(2)①为使电流不会超出电流表量程,应将滑动变阻器接入电路的阻值置于最大处.②为使电流表中电流由较小逐渐变大,电阻箱阻值也应先调至最大.(3)将S 1闭合,S 2拨向接点1时,其等效电路图如图(甲)所示.将S 2拨向接点2时,其等效电路图如图(乙)所示,当两次电流表示数相同均为I 0时,R 2=R 圆柱体,所以R 圆柱体=1 280 Ω.(4)根据电阻定律R=ρL S=ρ2π2L D ⎛⎫ ⎪⎝⎭=R 2,解得ρ=22π4R D L. 答案:(1)5.01 5.315 (2)大 大 (3)1 280 (4)22π4R D L2.(2018·广西南宁二模)市场上销售的铜质电线电缆产品中,部分存在导体电阻不合格问题,质检部门检验发现一个是铜材质量不合格,使用了再生铜或含杂质很多的次铜;再一个就是铜材质量可能合格,但横截面积较小.某兴趣小组想应用所学的知识来检测实验室中一捆铜电线的电阻率是否合格.小组成员经查阅,纯铜的电阻率为 1.8×10-8Ω·m.现取横截面积约为 1 mm 2、长度为100 m(真实长度)的铜电线,进行实验测量其电阻率,实验室现有的器材如下: A.电源(电动势约为5 V,内阻不计);B.待测长度为100 m 的铜电线,横截面积约1 mm 2; C.电压表 V 1(量程为3 V,内阻约为0.5 k Ω); D.电压表 V 2(量程为5 V,内阻约为3 k Ω); E.电阻箱R(阻值范围0~999.9 Ω); F.定值电阻R 0=1 Ω G.开关、导线若干.(1)小组成员先用螺旋测微器测量该铜电线的直径d,如图(甲)所示,则d= mm.(2)小组设计的测量电路如图(乙)所示,则P 是 ,N 是 (填器材名称及对应符号),通过实验作出的图像如图(丙)所示.(3)图(乙)电路测得铜电线的电阻测量值比真实值 (选填“偏大”“不变”或“偏小”),原因是 . (4)由实验数据,作出21UU 1R图像,由此可知,这捆铜电线的电阻率ρ= (结果保留三位有效数字);从铜电线自身角度,你认为电阻率大的可能原因是 .解析:(1)铜电线的直径d=1.0 mm+12.5×0.01 mm=1.125 mm.(2)P 测量的电压大于N 测量的电压,故P 是电压表V 2,N 是电压表V 1. (3)由于没考虑电压表 V 1的分流,使测得的铜电线的电阻偏大. (4)分析电路可知,通过铜电线的电流I x =I R =1U R,R x =21x U U I -=211U U U -R=(21U U -1)R,整理得21U U =1+R x ·1R,根据题图(丙)可知斜率 k=R x =7.5 1.002.50- Ω=2.60 Ω, S=π(2d )2=0.994 mm 2, ρ=x R S L=62.600.99410100-⨯⨯ Ω·m=2.58×10-8Ω·m,故电阻率达不到要求,使用的有可能是再生铜或含过多杂质的次铜.答案:(1)1.125 (2)电压表V 2 电压表V 1 (3)偏大 电压表V 1的分流(4)2.58×10-8Ω·m 使用的有可能是再生铜或含过多杂质的次铜实验九 描绘小电珠的伏安特性曲线实验基础 落实基础·提炼精髓*●注意事项1.电路的连接方式(1)电流表外接:本实验中被测小电珠灯丝的电阻值较小,因此测量电路必须采用电流表外命题研析突破常规·注重创新命题点一常规实验【典例1】 (2018·北京首都师大附中三模)在“描绘小灯泡的伏安特性曲线”的实验中,需测量一个标有“3 V,1.5 W”灯泡两端的电压和通过灯泡的电流.现有如下器材:直流电源(电动势3.0 V,内阻不计)电流表A1(量程3 A,内阻约0.1 Ω)电流表A2(量程0.6 A,内阻约5 Ω)电压表 V1(量程3 V,内阻约3 kΩ)电压表 V2(量程15 V,内阻约200 kΩ)滑动变阻器R1(阻值0~10 Ω,额定电流1 A)滑动变阻器R2(阻值0~1 kΩ,额定电流300 mA)(1)在该实验中,电流表应选择(选填“A1”或“A2”),滑动变阻器应选择(选填“R1”或“R2”).(2)请你在虚线框内画出实验原理电路图,并将实物连线图(甲)补充完整.接法.(2)滑动变阻器应采用分压式连接本实验要作出I-U图像,要求测出一组包括零在内的电流、电压值,故控制电路采用分压接法.2.保护元件安全:为保护元件不被烧毁,开关闭合前变阻器滑片应位于使小电珠分得电压为零的一端.加在小电珠两端的电压不要超过其额定电压.3.I-U图像在U0=1.0 V左右将发生明显弯曲,故在U=1.0 V左右多测几组数据,以防出现较大误差.4.当小电珠电压接近额定电压值时,记录数据后马上断开开关.5.误差较大的点要舍去,I-U图像应是平滑的曲线.●误差分析1.由于电压表不是理想电表,内阻并非无穷大,对电路的影响会带来误差,电流表外接,由于电压表的分流,使测得的电流值大于真实值.2.测量时读数带来误差.3.在坐标纸上描点、作图带来误差.(3)某同学根据测量数据已作出该小灯泡的伏安特性曲线,请计算当小灯泡两端电压为0.75 V 时,小灯泡的电阻为R= Ω.(4)若将该灯泡与一个 6.0 Ω的定值电阻串联,直接接在题中提供的电源两端,请估算该小灯泡的实际功率P= W(保留两位有效数字).(5)通过实验中测出的5组数据给出的信息,请你推断小灯泡在不超过额定电压条件下,图(丙)中可能正确的是 .(图中I,U,P 分别为小灯泡的电流强度、电压、功率)解析:(1)灯泡额定电流I=P U =1.5W 3V=0.5 A,故电流表选A 2,灯泡额定电压为3 V,电压表选 V 1,为保证电路安全,方便实验操作,滑动变阻器应选R 1.(2)由于描绘小灯泡的伏安特性曲线需要电压和电流从零开始到额定值,则滑动变阻器采用分压接法;因R x =UI=6 Ω,与电流表内阻差不多,电流表应采用外接法,其电路原理图和连接实物图分别如图1,图2所示.(3)由作出的伏安特性曲线,知U=0.75 V 对应的电流I=0.25 A,故电阻为R=0.750.25Ω=3 Ω. (4)可把6.0 Ω的定值电阻与电源看做等效电源,在灯泡I-U 图像中作出电源的I-U 图像如图所示:两图像的交点坐标值为U=1.1 V,I=0.32 A,灯泡功率为P=UI=1.1 V ×0.32 A ≈0.35 W.(5)根据功率P=2U R,灯泡电阻受温度影响,随温度升高而增大,灯泡的P-U 2图像不是直线,随U 增大,灯泡电阻增大,P-U 2图像的斜率变小,故A,B 错误;灯泡功率P=I 2R,随电流I 增大,灯泡电阻R 变大,P-I 2图像斜率变大,故C 错误,D 正确. 答案:(1)A 2 R 1 (2)图像见解析 (3)3【典例2】 (2018·四川省冲刺演练)LED 被称为第四代照明光源或绿色光源,具有节能、环保、寿命长、体积小等特点,现在已经走进了寻常百姓的生活里.某兴趣小组想测定一只标有“3 V ”字样的LED 灯正常工作时的电阻(约为400 Ω),实验室提供了如下的实验器材:A.电流表(量程为0~20 mA,内阻约为10 Ω)B.电流表(量程为0~10 mA,内阻R A =30 Ω)C.定值电阻R 1=270 ΩD.定值电阻R 2=2 970 ΩE.滑动变阻器R(0~500 Ω)F.电源(电动势E=6 V,内阻较小)G.开关S 一只,导线若干.(1)实验时采用的部分实验电路如图所示,该电路中滑动变阻器的作用是限流,为了提高测量的精确性,请选择合适的器材,电表1为 ,电表2为 ,定值电阻为 .(均填写选项前的字母)(2)请用笔画线代替导线,完成如图所示的电路连接(LED 灯的电学符号与小灯泡的电学符号相同).(3)实验过程中,电表1的示数记为I 1,电表2的示数记为I 2,LED 灯的电阻表达式为R x = ,当电表1的示数为 mA 时,记下电表2的示数并代入上述表达式中,求得的结果即为LED 灯正常工作时的电阻.(所填写的符号与题中仪器名称的符号角标一致,如A 1的示数记为I 1) 解析:(1)要精确测定额定电压为3 V 的LED 灯正常工作时的电阻,需测量LED 灯两端的电压和通过LED 灯的电流,由于没有电压表,可以将电流表B 与定值电阻串联改装为电压表测量电压,改装的电压表内阻R=L B U I =331010-⨯ Ω=300 Ω,B 的内阻为30 Ω,则定值电阻应选C. (2)用电流表A 测总电流进而可得LED 灯的电流,滑动变阻器采用限流式接法,电路图如图所示.(3)根据欧姆定律知,LED 灯两端的电压U L =I 1(R 1+R A ),通过LED 灯的电流为I 2-I 1,则电阻R x =()11A 21I R R I I +-,当电表1的示数为10 mA 时,LED 灯两端的电压为3 V,达到额定电压,测出来的电阻为正常工作时的电阻.答案:(1)B A C (2)图见解析 (3)()11A 21I R R I I +- 101.(2018·江西高安三模)某学习小组通过实验来研究电器元件Z 的伏安特性曲线.他们在实验现备有器材:A.内阻不计的6 V电源;B.量程为0~3 A的理想电流表;C.量程为0~0.6 A的理想电流表;D.量程为0~3 V的理想电压表;E.阻值为0~10 Ω,额定电流为3 A的滑动变阻器;F.开关和导线若干.(1)这个实验小组在实验中电流表选的是.(填器材前面的字母)(2)利用表格中数据绘出的电器元件Z的伏安特性曲线如图1所示,分析曲线可知该电器元件Z 的电阻随U变大而(选填“变大”“变小”或“不变”);(3)若把用电器Z接入如图2所示的电路中时,电流表的读数为0.10 A,已知A,B两端电压恒为1.5 V,则定值电阻R0的阻值为Ω.解析:(1)由数据表可知,电路中的最大电流为0.215 A,所以电流表选择C.(2)由I-U图像可知,图线的斜率越来越小,可知元件电阻随U的变大而变大.(3)由I-U图像可知电流I=0.10 A时,对应的电压U=0.5 V,所以元件Z的电阻为R Z=5 Ω,而Ω=15 Ω,得R0=10 Ω.R0+R Z=1.50.1答案:(1)C (2)变大(3)102.(2018·黑龙江齐齐哈尔三模)一实验小组准备探究元件Q的伏安特性曲线,他们设计了如图(甲)所示的电路图,请回答下列问题:(1)请将图(乙)中的实物连线按电路图补充完整.(2)考虑电表内阻的影响,当电流表示数为I0时,通过Q的电流值(选填“大于”“等于”或“小于”)I0.(3)在电路图中闭合开关S,电流表、电压表均有示数,但无论怎样移动变阻器滑动片,总不能使电压表的示数调为零.原因可能是图中的(选填“a”“b”“c”“d”“e”或“f”)处接触不良.求得.乙同学(5)为了求元件Q在I-U图线上某点的电阻,甲同学利用该点的坐标I,U,由R=UI求得.其中(选填“甲”或“乙”)同学的作出该点的切线.求出切线的斜率k,由R=1k方法正确.解析:(1)实物连线图如图1所示.(2)考虑电压表的分流作用,通过Q的电流小于I0.(3)只有变阻器采用分压式接法时电流和电压才能从零开始调节,电流和电压不能从零调节说明变阻器采用的是限流式接法,所以可能是f处接触不良.(4)将表中各组数据在I-U坐标系中描点,并过这些点作平滑曲线即得到Q的I-U图像,如图2所示.(5)电阻的定义等于R=U I 所以应该利用该点的坐标值I,U,由R=UI求得,而不是求图像切线的斜率,故甲同学的方法正确.答案:(1)图见解析图1 (2)小于 (3)f(4)图见解析图2 (5)甲2018重庆市一中二检百校联盟名师猜题【典例3】 (2017·全国Ⅰ卷,23)某同学研究小灯泡的伏安特性,所使用的器材有:小灯泡L(额定电压3.8 V,额定电流0.32 A);电压表(量程3 V,内阻3 kΩ);电流表(量程0.5 A,内阻0.5 Ω);固定电阻R0(阻值1 000 Ω);滑动变阻器R(阻值0~9.0 Ω);电源E(电动势5 V,内阻不计);开关S;导线若干.(1)实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量,画出实验电路原理图.(2)实验测得该小灯泡伏安特性曲线如图(a)所示.由实验曲线可知,随着电流的增加小灯泡的电阻(填“增大”“不变”或“减小”),灯丝的电阻率(填“增大”“不变”或“减小”).(3)用另一电源E0(电动势4 V,内阻1.00 Ω)和题给器材连接成图(b)所示的电路图,调节滑动变阻器R的阻值,可以改变小灯泡的实际功率.闭合开关S,在R的变化范围内,小灯泡的最小功率为W,最大功率为W.(结果均保留2位小数)Ω=11.875 Ω,这个阻值较小,所以采用电流解析:(1)在额定电压下,小灯泡L的阻值R L=3.80.32表外接法;由于电压表量程为3 V,小于额定电压3.8 V,所以将固定电阻R0与电压表串联来测小灯泡电压;要实现0~3.8 V的范围内的测量,滑动变阻器必须采用分压式接法,所以实验电路原理图如图所示.(2)实验曲线上某点与原点连线的斜率的倒数表示小灯泡的电阻,所以随着电流的增加,小灯泡的电阻增大;由R=ρL S 可得ρ=RSL,所以灯丝的电阻率增大. (3)当R=9.0 Ω时,小灯泡的实际功率最小,由闭合电路欧姆定律有E 0=I(R+r)+U,即4=10I+U,在图中作出该直线如图(甲)所示,交点坐标约为I=223 mA,U=1.77 V 时最小功率P min =UI=0.39 W;当R=0时,小灯泡的实际功率最大,有E=Ir+U,即4=I+U,在图中作出该直线如图(乙)所示,交点坐标约为I=318 mA,U=3.69 V,小灯泡的最大功率P max =UI=1.17 W.答案:(1)见解析(2)增大 增大 (3)0.39 1.17【典例4】 (2018·重庆市一中二检)为了研究某种小灯泡L(5 V,2.5 W)的伏安特性曲线,除了直流电源(电动势约为6 V,内阻不计)、导线和开关外,还有如下实验器材: A.直流电流表(量程0~3 A,内阻约为0.1 Ω) B.直流电流表(量程0~600 mA,内阻约为5 Ω) C.直流电压表(量程0~15 V,内阻约为15 k Ω) D.直流电压表(量程0~6 V,内阻约为10 k Ω)E.滑动变阻器(最大阻值为10 Ω,允许通过的最大电流为2 A)F.滑动变阻器(最大阻值为1 k Ω,允许通过的最大电流为0.5 A).要求小灯泡两端的电压从零开始变化并能测多组数据.(1)实验中电流表应选用,电压表应选用,滑动变阻器应选用;(均用序号字母表示)(2)根据所选器材,请在虚线框中画出实验电路图;12Ω的定值电阻R连成如图(b)所示的电路,电源的内阻r=2 Ω,开关S闭合后,小灯泡L1与定值电阻R的电功率恰好均为P,则P= W,电源的电动势E= V.解析:(1)电源电压6 V,灯泡额定电压5 V,则电压表选择D;灯泡的额定电流I=PU =2.55A=0.5 A,电流表选择B;由数值测量要求可知滑动变阻器要用分压电路,则选用阻值较小的E.(2)灯泡正常工作时,电阻R x=2UP=252.5Ω=10 Ω,与电流表内阻差不多,则采用电流表外接法,电路图如图所示.(3)由图(b)所示电路图可知,小灯泡L1与定值电阻R并联,它们两端电压相等,它们的电功率均为P,由P=IU可知,通过它们的电流相等,它们的电阻相等,即此时灯泡电阻为4 Ω,由图(a)所示图像可知,灯泡两端电压为1 V时通过灯泡的电流为0.25 A,则功率P=IU=0.25×1 W=0.25 W;由图(b)可知,L2串联在干路中,通过L2的电流I=0.25 A+0.25 A=0.5 A,由图(a)所示图像可知,电流0.5 A所对应的电压为5 V,由闭合电路规律可知,电源电动势E=U外+Ir=6 V+0.5×2 V=7 V. 答案:(1)B D E (2)图见解析(3)0.25 7题组训练1.(2019·百校联盟名师猜题)现有一只标值为“2.5 V,× W”的小灯泡,其额定功率的标值已模糊不清.某同学想通过实验描绘出灯丝的伏安特性曲线,并得出该灯泡正常工作时的功率.已知小灯泡的灯丝电阻约为5 Ω.实验中除导线和开关外,还有以下器材可供选择:电源E(电动势3.0 V,内阻0.5 Ω)微安表头G(满偏电流I g=100 μA,内阻r g=2 000.0 Ω)电流表A1(0~0.6 A,内阻约0.125 Ω)电流表A2(0~3 A,内阻约0.125 Ω)。
2020版新一线高考物理(人教版)一轮复习教学案:第8章 实验8 测定金属的电阻率 含答案

实验八 测定金属的电阻率1.实验目的(1)掌握螺旋测微器及游标卡尺的原理及读数方法。
(2)掌握电流表、电压表和滑动变阻器的使用方法。
(3)会用伏安法测电阻,进一步测定金属的电阻率。
2.实验原理由R =ρl S 得ρ=RSl ,用伏安法测出金属丝的电阻R ,用毫米刻度尺测出金属丝的长度l ,金属丝的横截面积S 可由其直径d 算出,即S =π⎝ ⎛⎭⎪⎫d 22,直径d 可由螺旋测微器测出。
3.实验器材金属丝、螺旋测微器、电流表、电压表、滑动变阻器、直流电源、开关、导线若干、毫米刻度尺。
4.实验步骤(1)用螺旋测微器在金属丝的三个不同位置各测一次直径,求出平均值d 。
(2)按伏安法测电阻的原理连接实验电路。
(3)用毫米刻度尺测量接入电路的金属丝的有效长度3次,求出平均值l 。
(4)先把滑动变阻器的阻值调到最大,再闭合开关,改变滑动变阻器的阻值,读出几组电流表、电压表的示数。
(5)采用平均值法或图象法求电阻R 。
(6)把测量数据代入电阻率公式ρ=R S l =πd 2U 4lI ,计算出金属丝的电阻率。
5.注意事项(1)本实验中被测金属丝的电阻值较小,因此电路采用电流表外接法。
(2)闭合开关前,要使滑动变阻器电阻值调到最大。
(3)实验时通电时间不宜过长,电流不宜过大。
考点一| 仪表的读数1.螺旋测微器(1)原理:螺旋测微器上的螺纹距为0.5 mm,旋钮每转一周,前进或后退0.5 mm,旋钮上的刻度为50等份,每转动一小格,旋钮前进或后退0.01 mm,即螺旋测微器的精确度为0.01 mm,读数时估读到0.001 mm。
(2)读数:测量值(mm)=(固定刻度数+可动刻度数×0.01)mm注意:(a)读固定刻度时,注意半毫米刻度线是否露出。
(b)读可动刻度时,注意要估读一位。
2.游标卡尺(1)原理:利用主尺的最小分度与游标尺的最小分度的差值制成,此差值等于游标卡尺的精确度,记住表中三种游标卡尺的精确度:(2)X为主尺上的整毫米数,K为游标尺与主尺上某一刻线对齐的游标格数。
2020-2021届高考物理精品复习资料:电阻测量测定金属的电阻率练习及解析

第四课时电阻测量测定金属的电阻率【教学要求】1.学会电阻测量的实验设计方案和掌握数据处理方法。
2.学会测量金属丝电阻率的测量方法。
【知识再现】伏安法测电阻1.原理:部分电路欧姆定律2.两种测量电阻的电路:(如图所示)它们的等效电路图:(如图所示)3.两种控制电路;(如图所示) 知识点一确定电流表内接、外接的方法1.阻值比较法:先将待测电阻的粗约值与电压表、电流表内阻进行比较,若R《R V,宜采用电流表外接法;若R》R A,宜采用电流表内接法。
2.临界值计算法:当内外接法相对误差相等时,有R A/R X=R X/R V,所以V AXRRR 为临界值,待测电阻比临界值大,用内接法;待测电阻比临界值小,用内接法;待测电阻与临界值相差不多,两种方法都可以。
3.实验试探法:按图接好电路,让电压表的一根接线P先后与a、b处接触一下,如果电压表的示数有显著的变化,而电流表的示考点剖析重点突破数变化不显著,则可采用电流表外接法;如果电流表的示数有显著的变化,而电压表的示数变化不显著,则可采用电流表内接法。
判断示数变化是否显著时,要比较变化量比初始示数的比值,比值大的说明变化显著。
.【应用1】(07北京西城模拟)某同学用伏安法测一个未知电阻,他先将电压表接a点,读得两表示数分别为U1= 3.()V,I1=3.0mA,然后将电压表改接在a 点,读得两表示数分别为U2=2.9 V,I2=4.0 mA,如图所示。
由此可知电压表应接到点误差较小,测得R值应为Ω。
导示:两种接法中两表示数变化分别为:可见电流表示数的变化较电压表示数变化明显,这说明电压表的分流作用较大。
为了减小误差,应采用电流表内接法,即电压表接在a点。
当电压表接在a点时,R=U1/I1知识点二测量电阻的其他方法1.比例法:利用串、并联电路的特点测量电阻,即利用串联电路中电流处处相等,电压与电阻成正比;并联电路中,电压相等,电流与电阻成反比测量电阻。
(1)串联测量法:如图所示,用两个完全相同的电压表分别并联在待测电阻R X和标准电阻R0上,记下两个电压表的示数U X和U0,则待测电阻R X 为:R X= R0U X/ U0(2)并联测量法:如图所示,用两个完全相同的电流表分别串联在待测电阻R X和标准电阻R0,记下两个电流表的示数I X和I0,则待测电阻R X为:R X= R0I0/ I X。
2020年高考物理一轮复习专题8.3 实验八 测定金属的电阻率(讲)(解析版)
专题8.3 实验八 测定金属的电阻率1.掌握电流表、电压表和滑动变阻器的使用方法.2.掌握螺旋测微器和游标卡尺的使用及读数方法.3.会用伏安法测电阻,进一步测定金属的电阻率.一、实验目的1.掌握电流表、电压表和滑动变阻器的使用方法。
2.掌握螺旋测微器的使用方法和读数方法。
3.学会利用伏安法测电阻,进一步测出金属丝的电阻率。
二、实验原理由R =ρl S 得ρ=RS l,因此,只要测出金属丝的长度l 、横截面积S 和金属丝的电阻R ,即可求出金属丝的电阻率ρ。
测金属电阻的电路图和实物图如图甲、乙所示。
三、实验器材被测金属丝,直流电源(4 V),电流表(0~0.6 A),电压表(0~3 V),滑动变阻器(0~50 Ω),开关,导线若干,螺旋测微器,毫米刻度尺。
部分器材用途 电流表、电压表 伏安法测电阻四、实验步骤(1)用螺旋测微器在被测金属丝上的三个不同位置各测一次直径,求出其平均值d 。
(2)连接好用伏安法测电阻的实验电路。
(3)用毫米刻度尺测量接入电路中的被测金属丝的有效长度,反复测量三次,求出其平均值l 。
(4)把滑动变阻器的滑片调节到使其接入电路中的电阻值最大的位置。
(5)闭合开关,改变滑动变阻器滑片的位置,读出几组相应的电流表、电压表的示数I 和U 的值,填入记录表格内。
(6)将测得的R x 、l 、d 值,代入公式R =ρl S 和S =πd 24中,计算出金属丝的电阻率。
五、数据处理(1)在求R x 的平均值时可用两种方法①用R x =U I 分别算出各次的数值,再取平均值。
②用U -I 图线的斜率求出。
(2)计算电阻率将记录的数据R x 、l 、d 的值代入电阻率计算公式ρ=R x S l =πd 2U 4lI。
六、误差分析1.金属丝的横截面积是利用直径计算而得,直径的测量是产生误差的主要来源之一。
2采用伏安法测量金属丝的电阻时,由于采用的是电流表外接法,测量值小于真实值,使电阻率的测量值偏小。
2025版高考物理一轮复习课后限时作业32实验:测定金属丝的电阻率含解析新人教版
课后限时作业32 试验:测定金属丝的电阻率时间:45分钟1.(多选)在“测定金属的电阻率”的试验中,以下操作错误的是( AC )A.用米尺测量金属丝的全长,且测量三次,算出其平均值,然后再将金属丝接入电路中B.用螺旋测微器在金属丝三个不同部位各测量一次直径,算出其平均值C.用伏安法测电阻时采纳电流表内接法,多次测量后算出平均值D.试验中应保持金属丝的温度不变解析:试验中应测量出金属丝接入电路中的有效长度,而不是全长;金属丝的电阻很小,与电压表内阻相差很大,使金属丝与电压表并联,电压表对它的分流作用很小,应采纳电流表外接法,故A、C操作错误.2.某同学利用螺旋测微器测量一金属板的厚度.该螺旋测微器校零时的示数如图甲所示,测量金属板厚度时的示数如图乙所示.图甲所示读数为0.010(0.009或0.011也对) mm,图乙所示读数为6.870(6.869或6.871也对) mm,所测金属板的厚度为6.860(6.858~6.862) mm.解析:依据螺旋测微器读数的基本原理,0.5毫米以上的值在主尺上读出,而在螺旋尺上要估读到千分之一毫米,则图甲读数为0.010 mm,图乙读数为6.870 mm,故金属板的厚度d=6.870 mm-0.010 mm=6.860 mm.3.(2024·南昌模拟)某学生用如图甲所示电路测金属导线的电阻率,可供运用的器材有:被测金属导线ab(电阻约10 Ω,允许流过的最大电流0.8 A),稳恒电源E(电源输出电压恒为E=12 V),电压表V(量程为3 V,内阻约为5 kΩ),爱护电阻:R1=10 Ω,R2=30 Ω,R3=200 Ω,刻度尺、螺旋测微器,开关S,导线若干等.试验时的主要步骤如下:①用刻度尺量出导线ab的长度l,用螺旋测微器测出导线的直径d.②按如图甲所示电路将试验所需器材用导线连接好.③闭合开关S,移动接线触片P,测出aP长度x,读出电压表的示数U.④描点作出U x 曲线求出金属导线的电阻率ρ.完成下列填空:(1)用螺旋测微器测量金属导线的直径d ,其示数如图乙所示,该金属导线的直径d =0.870 mm. (2)假如试验时既要保证平安,又要测量误差较小,爱护电阻R 应选R 2. (3)依据多次试验测出的aP 长度x 和对应每次试验读出的电压表的示数U 给出的U x 图线如图丙所示,其中图线的斜率为k ,则金属导线的电阻率ρ=kR 2πd 24E -kl. (用试验器材中给出的物理量字母和试验步骤中测出的物理量字母表示)解析:(1)依据螺旋测微器读数规则,该金属导线的直径d =0.5 mm +37.0×0.01 mm=0.870 mm.(2)依据题述电源输出电压恒为E =12 V ,电压表V 量程为3 V ,爱护电阻R 应当分压9 V .由于被测金属导线ab ,电阻约10 Ω,所以爱护电阻R 应选R 2=30 Ω.(3)被测金属导线横截面积S =πd 24,aP 段电阻R x =ρx S =4ρx πd 2.电压表的示数U =IR x .电流I =E R 2+R ,R l =R xx ,联立得到:U =4ρE πd 2R 2+4ρl x .U x 图线的斜率k =4ρE πd 2R 2+4ρl ,解得:ρ=kR 2πd 24E -kl. 4.小明同学通过试验探究某一金属电阻的阻值R 随温度t 的改变关系.已知该金属电阻在常温下的阻值约10 Ω,R 随t 的上升而增大.试验电路如图所示,控温箱用以调整金属电阻的温度.试验时闭合S ,先将开关K 与1端闭合,调整金属电阻的温度,分别登记温度t 1,t 2,…和电流表的相应示数I 1,I 2,….然后将开关K 与2端闭合,调整电阻箱使电流表的示数再次为I 1,I 2,…,分别登记电阻箱相应的示数R 1,R 2,….(1)有以下两种电流表,试验电路中应选用A.A.量程0~100 mA,内阻约2 ΩB.量程0~0.6 A,内阻可忽视(2)试验过程中,要将电阻箱的阻值由9.9 Ω调整至10.0 Ω,需旋转图中电阻箱的旋钮“a”“b”“c”,正确的操作依次是①②③或①③②.①将旋钮a由“0”旋转至“1”②将旋钮b由“9”旋转至“0”③将旋钮c由“9”旋转至“0”(3)试验记录的t和R的数据见下表温度t(℃)20.040.060.080.0100.0阻值R(Ω)9.610.411.112.112.8 请依据表中数据,在答题卡的方格纸上作出Rt图线.答案:如图由图线求得R随t的改变关系为R=0.04t+8.8(0.04t+8.6~0.04t+9.0) Ω.解析:(1)电路中最大的电流为I=ER+r≈0.15 A,选用B表指针偏转太小,所以选用A 表.(2)电阻箱的调整要从大到小,确保电路平安.(3)描点连线画出图线,从图线得到R=0.04t+8.8(0.04t+8.6~0.04t+9.0).5.在某些汽车的后挡风玻璃中会嵌入一组电阻丝,可通电加热以化解霜冻.下图甲是用伏安法测量其中一根电阻丝R x阻值的实物连线图,仪表规格如下表.量程内阻电流表A 0.6 A 0.20 Ω电压表V 3 V 约10 kΩ(1)将单刀双掷开关S2置于位置b,闭合开关S1,电压表和电流表指针如图乙所示,则可读得电压表的示数U=1.60 V,电流表的示数I=0.500 A;计算得出电阻丝的阻值R x=3.0(保留两位有效数字)Ω.(2)若将单刀双掷开关置于位置a,则通过电阻丝的电流小于(选填“大于”或者“小于”)此时电流表的示数.(3)现有6根与R x同型号的电阻丝和一个内阻为2.0 Ω的电源,为了达到最快的化霜效果,请选用几根电阻丝,并用笔画线代替导线,在图丙中进行设计连接.答案:如图所示解析:(1)电流表量程为0.6 A,故读数为0.50 A;电压表的量程为3 V,故读数为1.60V ;当开关接b 时,电流表内接,电阻R x =1.60 V 0.5 A-R A =3.2 Ω-0.2 Ω=3.0 Ω. (2)当开关接a 时,电流表外接,由于电压表分流,所以此时电流表读数为电压表中电流与电阻中电流之和,故通过电阻的电流小于电流表的读数.(3)当外电路电阻和内电路电阻相等时,电源输出功率最大,化霜最快,即外电路电阻需为2.0 Ω,设计连接如图所示.6.某同学设计了如图所示的电路来测量一个量程为3 V 的电压表的内阻(几千欧),试验室供应直流电源的电动势为6 V ,内阻忽视不计.(1)请完成下图的实物连接.答案:如图所示(2)在该试验中,认为当变阻器的滑片P 不动时,无论电阻箱的阻值如何增减,a 、P 两点间的电压保持不变.下列滑动变阻器中最恰当的是B. A .变阻器(0~2 000 Ω,0.1 A)B .变阻器(0~20 Ω,1 A)C .变阻器(0~5 Ω,1 A)(3)连接好线路后,先将变阻器滑片P 调到最左端,并将电阻箱阻值调到0(选填“0”或“最大”),然后闭合开关S ,调整P ,使电压表满偏,此后滑片P 保持不动.(4)调整电阻箱的阻值,记录电压表的读数;最终将电压表读数的倒数1U与电阻箱读数R 描点,并画出如图所示的图线,由图象得,待测电压表的内阻值为3.0×103Ω.(保留两位有效数字)解析:(1)电路连线如图所示.(2)因为电压表阻值较大,故当滑动变阻器阻值越小时,电压表与滑动变阻器中a 、P 两点间的电阻并联后越接近a 、P 两点间空载时的电阻,可使得无论电阻箱的阻值如何增减,a 、P 两点间的电压保持不变,但选择变阻器C 时,通过变阻器的电流会超过其允许通过的最大电流,故滑动变阻器选择 B.(3)连接好线路后,先将变阻器滑片P 调到最左端,并将电阻箱阻值调到0,然后闭合开关S ,调整P ,使电压表满偏,此后滑片P 保持不动.(4)由于电压表满偏电压为3 V ,则当滑片P 保持不动时,电压表及电阻箱两端的电压之和为3 V ,即U +U R V R =3 V ,整理可得1U =13+13R V R ,13R V =0.333×103,则R V ≈3.0×103 Ω.7.为了测量待测电阻R x 的阻值(约为200 Ω),备有以下器材:A .电源E (电动势约为1.5 V ,内阻可忽视不计);B .电流表A 1(量程为0~10 mA ,内阻r 1=20 Ω);C .电流表A 2(量程为0~30 mA ,内阻r 2≈6 Ω);D .定值电阻R 0(阻值R 0=80 Ω);E .滑动变阻器R 1(最大阻值为20 Ω);F .滑动变阻器R 2(最大阻值为2 000 Ω);G .单刀单掷开关S ,导线若干.(1)滑动变阻器应选择E(或R 1).(2)为了尽量精确地测量电阻R x ,在图甲、乙两图中,应选择图乙.(3)合理选择电路后,某次测量中电流表A 1的示数为I 1,电流表A 2的示数为I 2,则R x 的表达式为R x =I 1R 0+r 1I 2-I 1. (4)某次测量时,其中一个电流表指针位置如图所示,其读数为20.0 mA.解析:(1)滑动变阻器要用分压接法,故应当选择阻值较小的E(或R 1).(2)R 0和A 1串联代替电压表,其电阻为80 Ω+20 Ω=100 Ω,为尽量精确地测量电阻R x ,在甲、乙两图中,应选择图乙.(3)由欧姆定律可知(I 2-I 1)R x =I 1(R 0+r 1),即R x =I 1R 0+r 1I 2-I 1. (4)电流表读数为20.0 mA.。
2020年高考物理实验专项复习:《测量金属丝的电阻率》(解析版)
《测量金属丝的电阻率》一、实验题1.现有一合金制成的圆柱体,为测量该合金的电阻率,现用伏安法测圆柱体两端之间的电阻,用螺旋测微器测量该圆柱体的直径,用游标卡尺测量该圆柱体的长度.螺旋测微器和游标卡尺的示数如图(a)和图(b)所示.(1)由上图读得圆柱体的直径为______mm,长度为______cm.(2)若流经圆柱体的电流为I,圆柱体两端之间的电压为U,圆柱体的直径和长度分别用D、L表示,则用测得的D、L、I、U表示的电阻率的关系式为ρ=______.2.为了测量一精密金属丝的电阻率:Ⅰ.先用多用电表×1Ω挡粗测其电阻为______ Ω,然后用螺旋测微器测其直径为______ mm,游标卡尺测其长度是______ mm.Ⅱ.为了减小实验误差,需进一步测其电阻,除待测金属丝外,实验室还备有的实验器材如下:A.电压表V1(量程3V,内阻约为15kΩ)B.电压表V2(量程15V,内阻约为75kΩ)C.电流表A1(量程3A,内阻约为0.2Ω)D.电流表A2(量程600mA,内阻约为1Ω)E.滑动变阻器R1(0~5Ω,0.6A)F.滑动变阻器R2(0~2000Ω,0.1A)G.输出电压为3V的直流稳压电源EH.电阻箱I.开关S,导线若干为了测多组实验数据,则上述器材中应选用的实验器材有(填代号)______ .请在虚线框内设计最合理的电路图并将图5的实物连线.但用该电路电阻的测量值______ 真实值(选填“大于”、“等于”或“小于”).如果金属丝直径为D,长度为L,所测电压为U,电流为I,写出计算电阻率______ .3.在“测定金属的电阻率”的实验中,测定阻值约为3−6Ω的金属丝的电阻率,实验中所用的电压表规格:量程0−3V、内阻3kΩ;电流表规格:量程0−0.6A、内阻0.1Ω;还有其他一些器材:(1)用螺旋测微器测得金属丝的直径,如图2所示,可知金属丝的直径d=______mm(2)需要通过实验直接测量的物理量有:____________________________________________(写出名称和符号).电阻率的测量计算公式为ρ=______ 电流表、电压表的示数如图1所示.可计算出金属丝的电阻为______Ω.4.在“测定金属的电阻率”的实验中,金属丝的阻值约为5Ω,某同学先用刻度尺测量金属丝的长度l=50.00cm,用螺旋测微器测量金属丝直径时刻度位置如图1所示,再用伏安法测出金属丝的电阻,然后根据电阻定律计算出该金属材料的电阻率。
2020届高考物理一轮复习人教版测定金属的电阻率课时作业含答案
2020届一轮复习人教版测定金属的电阻率课时作业1.(2018·苏州市期初调研)某实验小组在“测定金属电阻率”的实验过程中:(1)小组同学正确操作获得金属丝的直径以及电流表、电压表的读数如图7甲、乙、丙所示,则它们的读数值依次是________mm、________A、________V.图7(2)已知实验中所用的滑动变阻器阻值范围为0~10Ω,电流表内阻约几欧,电压表内阻约几十千欧,电源为干电池组(不宜在长时间、大功率状况下使用),电动势E=4.5V,内阻较小.则A、B两电路图中,________(选填字母代号)电路为本次实验应当采用的较好电路,但用此电路测量的金属丝电阻仍然会比真实值偏________(选填“大”或“小”).(3)若已知实验所用的电流表内阻的准确值R A=2.0Ω,那么能准确测量出金属丝电阻R x的电路应是A、B两电路图中的________(选填字母代号)电路.使用该电路实验时,电流表示数为I,电压表示数为U,则金属丝电阻R x=________( 用题中字母代号表示).答案(1)0.997 0.44 2.27 (2)A 小(3)B UI-R A解析(1)螺旋测微器固定部分读数为0.5 mm,可动部分可估读为49.7×0.01 mm=0.497 mm,故读数为:0.5 mm+0.497 mm=0.997 mm;电流表量程为0.6 A,则最小分度为0.02 A,读数为0.44 A;电压表量程为3 V,最小分度为0.1 V,需估读一位,故读数为:2.27 V. (2)因电源不能在大功率下长时间使用,则本实验应采用限流接法;同时电压表内阻较大,由以上读数可知,金属丝电阻的内阻约为5 Ω,故采用电流表外接法误差较小,故选A电路;在实验中电压表示数准确,但电流表测量的是干路电流,故电流表示数偏大,则由欧姆定律得出的结果偏小,故用此电路测量的金属丝电阻会比真实值偏小.(3)因已知电流表内阻的准确值,则可以利用电流表内接法准确求出金属丝电阻,故应选B 电路;金属丝电阻及电流表总电阻:R =U I ,则金属丝电阻R x =R -R A =U I-R A .2.(2019·小海中学月考)某同学为“探究决定电阻丝电阻的因素,设计了如图8所示电路,电路中ab 是一段电阻率较大、粗细均匀的电阻丝,保护电阻R 0=4.0 Ω,电源的电动势E =3.0 V ,电流表内阻忽略不计,滑片P 与电阻丝始终接触良好.图8(1)实验中用螺旋测微器测得电阻丝的直径如图9所示,其示数为d =________mm.图9(2)实验时闭合开关,调节滑片P 的位置,分别测量出每次实验中aP 长度x 及对应的电流值I ,实验数据如下表所示:①将表中数据描在1I-x 坐标纸中,如图10所示.请作出其关系图线,图线斜率的表达式k =______(用题中字母表示),由图线求得电阻丝的电阻率ρ=_____Ω·m(保留两位有效数字).图10②根据图中1I-x 关系图线纵轴截距的物理意义,可求得电源的内阻为r =________Ω(保留两位有效数字).答案 (1)0.400 (2)①见解析图 4ρπEd 2 1.1×10-6②1.3 解析 (1)由题图所示螺旋测微器可知,其示数为0mm +40.0×0.01mm=0.400mm.(2)①1I -x 图线如图所示,由闭合电路欧姆定律有,I =E R 0+R +r ,那么1I =r +R 0E +R E,由电阻定律可知:R =ρx S =ρx π(d 2)2=ρ4x πd 2,则1I =r +R 0E +4ρπd 2E x ,则1I -x 图象的斜率:k =4ρπd 2E,由图示图象可知:k =Δ1I Δx ≈3,电阻率ρ=kE πd 24,代入数据得:ρ≈1.1×10-6Ω·m.②由1I -x 关系图线知纵轴截距为1.77A -1,则r +R 0E=1.77A -1,解得:r ≈1.3Ω. 3.为测量一根金属丝(电阻约5 Ω)的电阻率ρ,选用的电学器材:电压表(量程3 V ,内阻约3 kΩ),电流表(量程0.6 A ,内阻约0.2 Ω),滑动变阻器(0~15 Ω),学生电源(稳压输出3 V),开关,导线若干。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
课后限时作业32 实验:测定金属丝的电阻率
时间:45分钟
1.(多选)在“测定金属的电阻率”的实验中,以下操作错误的是( AC )
A.用米尺测量金属丝的全长,且测量三次,算出其平均值,然后再将金属丝接入电路中B.用螺旋测微器在金属丝三个不同部位各测量一次直径,算出其平均值
C.用伏安法测电阻时采用电流表内接法,多次测量后算出平均值
D.实验中应保持金属丝的温度不变
解析:实验中应测量出金属丝接入电路中的有效长度,而不是全长;金属丝的电阻很小,与电压表内阻相差很大,使金属丝与电压表并联,电压表对它的分流作用很小,应采用电流表外接法,故A、C操作错误.
2.某同学利用螺旋测微器测量一金属板的厚度.该螺旋测微器校零时的示数如图甲所示,测量金属板厚度时的示数如图乙所示.图甲所示读数为0.010(0.009或0.011也对) mm,图乙所示读数为6.870(6.869或6.871也对) mm,所测金属板的厚度为6.860(6.858~6.862) mm.
解析:依据螺旋测微器读数的基本原理,0.5毫米以上的值在主尺上读出,而在螺旋尺上要估读到千分之一毫米,则图甲读数为0.010 mm,图乙读数为6.870 mm,故金属板的厚度d=6.870 mm-0.010 mm=6.860 mm.
3.(2019·南昌模拟)某学生用如图甲所示电路测金属导线的电阻率,可供使用的器材有:被测金属导线ab(电阻约10 Ω,允许流过的最大电流0.8 A),稳恒电源E(电源输出电压恒为E=12 V),电压表V(量程为3 V,内阻约为5 kΩ),保护电阻:R1=10 Ω,R2=30 Ω,R3=200 Ω,刻度尺、螺旋测微器,开关S,导线若干等.
实验时的主要步骤如下:
①用刻度尺量出导线ab的长度l,用螺旋测微器测出导线的直径d.
②按如图甲所示电路将实验所需器材用导线连接好.
③闭合开关S,移动接线触片P,测出aP长度x,读出电压表的示数U.
④描点作出U x 曲线求出金属导线的电阻率ρ.
完成下列填空:
(1)用螺旋测微器测量金属导线的直径d ,其示数如图乙所示,该金属导线的直径d =0.870 mm.
(2)如果实验时既要保证安全,又要测量误差较小,保护电阻R 应选R 2.
(3)根据多次实验测出的aP 长度x 和对应每次实验读出的电压表的示数U 给出的U x 图
线如图丙所示,其中图线的斜率为k ,则金属导线的电阻率ρ=kR 2πd 2
E -kl
.
(用实验器材中给出的物理量字母和实验步骤中测出的物理量字母表示)
解析:(1)根据螺旋测微器读数规则,该金属导线的直径d =0.5 mm +37.0×0.01 mm=0.870 mm.
(2)根据题述电源输出电压恒为E =12 V ,电压表V 量程为3 V ,保护电阻R 应该分压9 V .由于被测金属导线ab ,电阻约10 Ω,所以保护电阻R 应选R 2=30 Ω.
(3)被测金属导线横截面积S =πd 2
4,aP 段电阻R x =ρx S =4ρx πd 2
.电压表的示数U =IR x .电
流I =
E
R 2+R ,R l =R x
x
,联立得到:U =
4ρE πd 2
R 2+4ρl x .U x 图线的斜率k =4ρE
πd 2R 2+4ρl
,解得:
ρ=kR 2πd 2
E -kl
.
4.小明同学通过实验探究某一金属电阻的阻值R 随温度t 的变化关系.已知该金属电阻在常温下的阻值约10 Ω,R 随t 的升高而增大.实验电路如图所示,控温箱用以调节金属电阻的温度.
实验时闭合S ,先将开关K 与1端闭合,调节金属电阻的温度,分别记下温度t 1,t 2,…和电流表的相应示数I 1,I 2,….然后将开关K 与2端闭合,调节电阻箱使电流表的示数再次为I 1,I 2,…,分别记下电阻箱相应的示数R 1,R 2,….
(1)有以下两种电流表,实验电路中应选用A.
A.量程0~100 mA,内阻约2 Ω
B.量程0~0.6 A,内阻可忽略
(2)实验过程中,要将电阻箱的阻值由9.9 Ω调节至10.0 Ω,需旋转图中电阻箱的旋钮“a”“b”“c”,正确的操作顺序是①②③或①③②.
①将旋钮a由“0”旋转至“1”
②将旋钮b由“9”旋转至“0”
③将旋钮c由“9”旋转至“0”
(3)实验记录的t和R的数据见下表
答案:如图
由图线求得R 随t 的变化关系为R =0.04t +8.8(0.04t +8.6~0.04t +9.0) Ω. 解析:(1)电路中最大的电流为I =E
R +r
≈0.15 A,选用B 表指针偏转太小,所以选用A
表.
(2)电阻箱的调节要从大到小,确保电路安全.
(3)描点连线画出图线,从图线得到R =0.04t +8.8(0.04t +8.6~0.04t +9.0).
5.在某些汽车的后挡风玻璃中会嵌入一组电阻丝,可通电加热以化解霜冻.下图甲是用伏安法测量其中一根电阻丝R x 阻值的实物连线图,仪表规格如下表.
(1)将单刀双掷开关S2置于位置b,闭合开关S1,电压表和电流表指针如图乙所示,则可读得电压表的示数U=1.60 V,电流表的示数I=0.500 A;计算得出电阻丝的阻值R x=3.0(保留两位有效数字)Ω.
(2)若将单刀双掷开关置于位置a,则通过电阻丝的电流小于(选填“大于”或者“小于”)此时电流表的示数.
(3)现有6根与R x同型号的电阻丝和一个内阻为2.0 Ω的电源,为了达到最快的化霜效果,请选用几根电阻丝,并用笔画线代替导线,在图丙中进行设计连接.
答案:如图所示
解析:(1)电流表量程为0.6 A,故读数为0.50 A;电压表的量程为3 V,故读数为1.60
V ;当开关接b 时,电流表内接,电阻R x =1.60 V
0.5 A
-R A =3.2 Ω-0.2 Ω=3.0 Ω.
(2)当开关接a 时,电流表外接,由于电压表分流,所以此时电流表读数为电压表中电流与电阻中电流之和,故通过电阻的电流小于电流表的读数.
(3)当外电路电阻和内电路电阻相等时,电源输出功率最大,化霜最快,即外电路电阻需为2.0 Ω,设计连接如图所示.
6.某同学设计了如图所示的电路来测量一个量程为3 V 的电压表的内阻(几千欧),实验室提供直流电源的电动势为6 V ,内阻忽略不计.
(1)请完成下图的实物连接.
答案:如图所示
(2)在该实验中,认为当变阻器的滑片P 不动时,无论电阻箱的阻值如何增减,a 、P 两点间的电压保持不变.下列滑动变阻器中最恰当的是B.
A .变阻器(0~2 000 Ω,0.1 A)
B .变阻器(0~20 Ω,1 A)
C .变阻器(0~5 Ω,1 A)
(3)连接好线路后,先将变阻器滑片P 调到最左端,并将电阻箱阻值调到0(选填“0”或“最大”),然后闭合开关S ,调节P ,使电压表满偏,此后滑片P 保持不动.
(4)调节电阻箱的阻值,记录电压表的读数;最后将电压表读数的倒数1
U
与电阻箱读数R
描点,并画出如图所示的图线,由图象得,待测电压表的内阻值为3.0×103
Ω.(保留两位有效数字)
解析:(1)电路连线如图所示.(2)因为电压表阻值较大,故当滑动变阻器阻值越小时,电压表与滑动变阻器中a 、P 两点间的电阻并联后越接近a 、P 两点间空载时的电阻,可使得无论电阻箱的阻值如何增减,a 、P 两点间的电压保持不变,但选择变阻器C 时,通过变阻器的电流会超过其允许通过的最大电流,故滑动变阻器选择 B.(3)连接好线路后,先将变阻器滑片P 调到最左端,并将电阻箱阻值调到0,然后闭合开关S ,调节P ,使电压表满偏,此后
滑片P 保持不动.(4)由于电压表满偏电压为3 V ,则当滑片P 保持不动时,电压表及电阻箱
两端的电压之和为3 V ,即U +U R V R =3 V ,整理可得1U =13+13R V R ,13R V =0.333×10
3,则R V ≈3.0×103
Ω.
7.为了测量待测电阻R x 的阻值(约为200 Ω),备有以下器材: A .电源E (电动势约为1.5 V ,内阻可忽略不计); B .电流表A 1(量程为0~10 mA ,内阻r 1=20 Ω); C .电流表A 2(量程为0~30 mA ,内阻r 2≈6 Ω); D .定值电阻R 0(阻值R 0=80 Ω); E .滑动变阻器R 1(最大阻值为20 Ω); F .滑动变阻器R 2(最大阻值为2 000 Ω); G .单刀单掷开关S ,导线若干. (1)滑动变阻器应选择E(或R 1).
(2)为了尽量准确地测量电阻R x ,在图甲、乙两图中,应选择图乙.
(3)合理选择电路后,某次测量中电流表A 1的示数为I 1,电流表A 2的示数为I 2,则R x 的表达式为R x =
I 1R 0+r 1
I 2-I 1
.
(4)某次测量时,其中一个电流表指针位置如图所示,其读数为20.0 mA.
解析:(1)滑动变阻器要用分压接法,故应该选择阻值较小的E(或R 1).
(2)R 0和A 1串联代替电压表,其电阻为80 Ω+20 Ω=100 Ω,为尽量准确地测量电阻
R x ,在甲、乙两图中,应选择图乙.
(3)由欧姆定律可知(I 2-I 1)R x =I 1(R 0+r 1),即R x =I 1R 0+r 1
I 2-I 1
.
(4)电流表读数为20.0 mA.。
