机械工程测试技术基础知识点总结一、引言机械工程测试技术是机械工程领域中非常重要的一部分，它主要涉及到对机械产品进行各种测试和评估的技术方法和手段。
本文将从以下几个方面对机械工程测试技术的基础知识点进行总结。
二、测试目的与方法1. 测试目的：机械工程测试的目的是为了评估机械产品的性能、可靠性和安全性，以确保其符合设计要求和使用需求。
2. 测试方法：机械工程测试可以采用静态测试、动态测试、功能测试、环境测试等多种方法。
其中静态测试主要用于评估机械产品的结构强度和刚度，动态测试用于评估机械产品的振动、噪声和动力性能，功能测试用于评估机械产品的功能是否正常，环境测试用于评估机械产品在不同环境条件下的性能。
三、测试设备与工具1. 测试设备：机械工程测试需要使用各种测试设备，如力传感器、位移传感器、压力传感器、温度传感器等。
这些设备用于测量机械产品在测试过程中产生的各种物理量。
2. 测试工具：机械工程测试还需要使用各种测试工具，如测量仪器、测试仪器、数据采集仪等。
这些工具用于对测试设备进行校准、数据采集和分析。
四、测试流程与方法1. 测试准备：机械工程测试前需要进行测试准备工作，包括制定测试计划、选择测试方法和设备、清洁测试环境等。
2. 测试执行：根据测试计划，进行具体的测试操作，包括设置测试参数、采集测试数据、记录测试结果等。
3. 测试分析：对测试数据进行分析和处理，评估机械产品的性能指标是否符合要求，找出可能存在的问题和改进方向。
4. 测试报告：根据测试结果，编制测试报告，包括测试目的、测试方法、测试数据、测试结论等内容，供相关人员参考和决策。
五、常见测试指标与评估方法1. 结构强度：通过静态测试和有限元分析等方法，评估机械产品的结构是否能承受设计载荷，并满足安全要求。
2. 动力性能：通过动态测试和数学模型仿真等方法，评估机械产品的加速度、速度、位移等动力性能指标是否符合设计要求。
3. 噪声与振动：通过振动测试和噪声测试等方法，评估机械产品在运行过程中产生的噪声和振动是否超过限制值，是否对人体健康造成影响。
机械工程测试技术基础知识点
第一章绪论1、测试的概念目的：获取被测对象的有用信息。
测试是测量和试验的综合。
测试技术是测量和试验技术的统称。
2、静态测量及动态测量静态测量：是指不随时间变化的物理量的测量。
动态测量：是指随时间变化的物理量的测量。
3、课程的主要研究对象研究机械工程中动态参数的测量4、测试系统的组成5、量纲及量值的传递6、测量误差系统误差、随机误差、粗大误差7、测量精度和不确定度8、测量结果的表达第二章信号分析及处理一、信号的分类及其描述1、分类2、描述时域描述：幅值随时间的变化频域描述：频率组成及幅值、相位大小二、求信号频谱的方法及频谱的特点1、周期信号数学工具：傅里叶级数方法：求信号傅里叶级数的系数频谱特点：离散性谐波性收敛性（见表1-2）周期的确定：各谐波周期的最小公倍数基频的确定：各谐波频率的最大公约数2、瞬变信号（不含准周期信号）数学工具：傅里叶变换方法：求信号傅里叶变换频谱特点：连续性、收敛性3、随机信号数学工具：傅里叶变换方法：求信号自相关函数的傅里叶变换频谱特点：连续性三、典型信号的频谱1、δ(t)函数的频谱及性质△(f)=1 频率无限，强度相等，称为“均匀谱”采样性质：积分特性：卷积特性：2、正、余弦信号的频谱（双边谱）欧拉公式把正、余弦实变量转变成复指数形式，即一对反向旋转失量的合成。
解决了周期信号的傅里叶变换问题，得到了周期信号的双边谱，使信号的频谱分析得到了统一。
3、截断后信号的频谱频谱连续、频带变宽（无限）四、信号的特征参数1、均值：静态分量（常值分量）正弦、余弦信号的均值？2、均方值：强度（平均功率）均方根值：有效值3、方差：波动分量4、概率密度函数：在幅值域描述信号幅值分布规律五、自相关函数的定义及其特点1、定义：2、特点3、自相关图六、互相关函数的定义及其特点1、定义2、特点3、互相关图七、相关分析的应用八、相关系数及相干函数相关系数、相关函数在时域描述两变量之间的相关关系；相干函数在频域描述两变量之间的相关关系。
机械工程测试技术基础
全性测试等。
测试技术的应用： 广泛应用于汽车、 航空、航天、机 械制造等领域。
古代：手工测量经验判断 近代：仪器测量数据记录 现代：计算机辅助测试自动化测试 未来：智能化测试远程测试大数据分析
传感器：用于采集 被测对象的物理量
数据采集系统：用 于将传感器采集到 的信号转换为数字 信号
温度传感器：通过热敏电阻或热电 偶等元件测量温度变化广泛应用于 工业、医疗等领域。
流量传感器：通过电磁感应或超声 波等原理测量流体流量广泛应用于 供水、供气等领域。
添加标题
添加标题
添加标题
添加标题
压力传感器：通过压敏电阻或压电 晶体等元件测量压力变化广泛应用 于液压、气动等领域。
加速度传感器：通过压电晶体或电容 式等元件测量加速度变化广泛应用于 汽车安全、航空航天等领域。
数据处理系统：用 于对采集到的数据 进行处理和分析
显示系统：用于显 示测试结果和图表
信号及其描述
信号的定义：信号是信息的载体是物理量随时 间变化的过程
信号的分类：根据信号的性质和特点可以分为 连续信号和离散信号
连续信号：信号的取值是连续的如正弦波、三 角波等
离散信号：信号的取值是离散的如数字信号、 脉冲信号等
实时化：测试技 术将更加实时化 能够实时监测和 预警设备状态
绿色化：测试技 术将更加绿色化 减少对环境的影 响提高能源利用 效率
智能化：测试技术将更加智能化能够自动识别和诊断机械故障 集成化：测试技术与其他技术如物联网、大数据等更加紧密地集成提高测试效率和准确性 实时化：测试技术将更加实时化能够实时监测和预警机械设备的运行状态 绿色化：测试技术将更加注重环保和节能降低机械设备的能耗和污染排放
机械工程测试技术基础知识点总结
机械工程测试技术基础知识点总结一、测试的定义和作用1.1 测试的定义：测试是通过模拟实际工作条件和环境，对机械设备进行性能、功能、可靠性等方面的评估和验证的过程。
1.2 测试的作用：测试可以帮助发现机械设备的问题和缺陷，提高产品质量，降低故障率，保证设备的可靠性和安全性。
二、测试的基本原则2.1 客观性原则：测试结果应客观、真实、可靠，不能受个人主观因素的影响。
2.2 全面性原则：测试应涵盖机械设备的各个方面，包括性能、功能、可靠性等。
2.3 可重复性原则：测试应具备可重复性，即在相同条件下进行多次测试，结果应保持一致。
2.4 系统性原则：测试应按照一定的方法和步骤进行，以保证测试的系统性和有效性。
三、测试的分类3.1 功能测试：测试机械设备是否能够按照设计要求完成各项功能。
3.2 性能测试：测试机械设备在不同工作条件下的性能表现，包括速度、力量、转速等。
3.3 可靠性测试：测试机械设备在长时间工作或恶劣环境下的可靠性和稳定性。
3.4 安全性测试：测试机械设备在正常使用过程中是否存在安全隐患，以及对操作人员的安全保护措施是否有效。
四、测试的方法和技术4.1 实验法：通过搭建实验平台，对机械设备进行各项测试，并记录实验数据进行分析和评估。
4.2 检测法：利用各种检测仪器和设备对机械设备进行各项测试，如测力计、测速仪等。
4.3 数学统计法：通过对大量数据进行统计分析，评估机械设备的性能和可靠性。
4.4 模拟仿真法：利用计算机软件对机械设备进行虚拟仿真，评估其性能和功能。
4.5 试验法：在实际工作场景中对机械设备进行测试，观察和记录其表现和工作状态。
五、测试的关键要素5.1 测试计划：明确测试的目标、范围、方法和步骤，制定详细的测试计划。
5.2 测试环境：提供符合实际工作条件的测试环境，确保测试的真实性和可靠性。
5.3 测试数据：收集和记录测试过程中的数据，包括测试结果、故障信息等。
5.4 测试工具：选择适当的测试工具和设备，如测力计、测速仪等。
《机械工程测试技术基础》知识点总结
《机械工程测试技术基础》知识点总结1. 测试是测量与试验的概括，是人们借助于一定的装置，获取被测对象有相关信息的过程。
测试工作的目的是为了最大限度地不失真获取关于被测对象的有用信息。
分为：静态测试，被测量（参数）不随时间变化或随时间缓慢变化。
动态测试，被测量（参数）随时间（快速）变化。
2. 基本的测试系统由传感器、信号调理装置、显示记录装置三部分组成。
传感器：感受被测量的变化并将其转换成为某种易于处理的形式，通常为电量（电压、电流、电荷）或电参数（电阻、电感、电容）。
信号调理装置：对传感器的输出做进一步处理（转换、放大、调制与解调、滤波、非线性校正等），以便于显示、记录、分析与处理等。
显示记录装置对传感器获取并经过各种调理后的测试信号进行显示、记录、存储，某些显示记录装置还可对信号进行分析、处理、数据通讯等。
3. 测试技术的主要应用：1. 产品的质量检测2.作为闭环测控系统的核心3. 过程与设备的工况监测4. 工程实验分析。
4. 测试技术是信息技术的重要组成部分，它所研究的内容是信息的提取与处理的理论、方法和技术。
现代科学技术的三大支柱：能源技术材料技术信息技术。
信息技术的三个方面：计算机技术、传感技术、通信技术。
5. 测试技术的发展趋势：(1) 1. 传感技术的迅速发展智能化、可移动化、微型化、集成化、多样化。
（2）测试电路设计与制造技术的改进（3）计算机辅助测试技术应用的普及（4）极端条件下测试技术的研究。
6. 信息：既不是物质也不具有能量，存在于某种形式的载体上。
事物运动状态和运动方式的反映。
信号：通常是物理、可测的（如电信号、光信号等），通过对信号进行测试、分析，可从信号中提取出有用的信息。
信息的载体。
噪声：由测试装置本身内部产生的无用部分称为噪声，信号中除有用信息之外的部分。
（1）信息和干扰是相对的。
（2）同一信号可以反映不同的信息，同一信息可以通过不同的信号来承载。
7.测试工作的实质（目的任务）：通过传感器获取与被测参量相对应的测试信号，利用信号调理装置以及计算机分析处理技术，最大限度地排除信号中的各种干扰、噪声，最终不失真地获得关于被测对象的有关信息。
机械工程测试技术基础知识点总结

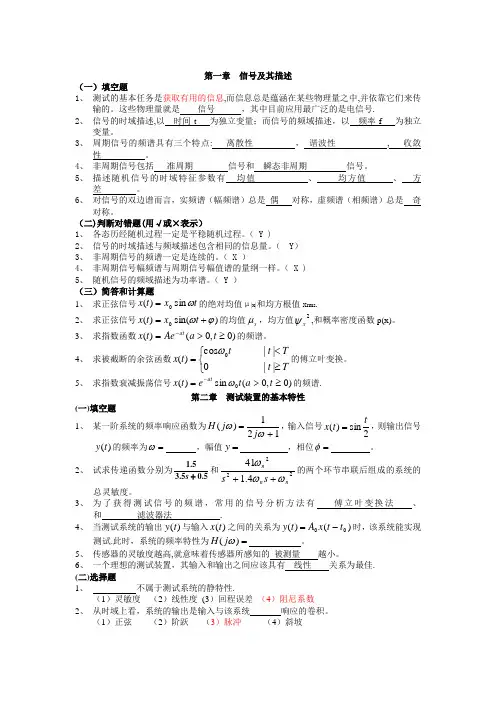

第一章 信号及其描述（一）填空题1、 测试的基本任务是获取有用的信息,而信息总是蕴涵在某些物理量之中,并依靠它们来传输的。
这些物理量就是 信号 ，其中目前应用最广泛的是电信号.2、 信号的时域描述,以 时间t 为独立变量；而信号的频域描述，以 频率f 为独立变量。
3、 周期信号的频谱具有三个特点: 离散性 ， 谐波性 , 收敛性 。
4、 非周期信号包括 准周期 信号和 瞬态非周期 信号。
5、 描述随机信号的时域特征参数有 均值 、 均方值 、 方差 。
6、 对信号的双边谱而言，实频谱（幅频谱）总是 偶 对称，虚频谱（相频谱）总是 奇对称。
（二)判断对错题(用√或×表示）1、 各态历经随机过程一定是平稳随机过程。
（ Y )2、 信号的时域描述与频域描述包含相同的信息量。
（ Y ）3、 非周期信号的频谱一定是连续的。
（ X ）4、 非周期信号幅频谱与周期信号幅值谱的量纲一样。
（ X )5、 随机信号的频域描述为功率谱。
（ Y ）（三）简答和计算题1、 求正弦信号t x t x ωsin )(0=的绝对均值μ|x|和均方根值x rms .2、 求正弦信号)sin()(0ϕω+=t x t x 的均值x μ，均方值2x ψ,和概率密度函数p(x)。
3、 求指数函数)0,0()(≥>=-t a Ae t x at 的频谱。
4、 求被截断的余弦函数⎩⎨⎧≥<=T t T t t t x ||0||cos )(0ω的傅立叶变换。
5、 求指数衰减振荡信号)0,0(sin )(0≥>=-t a t et x at ω的频谱. 第二章 测试装置的基本特性 (一)填空题1、 某一阶系统的频率响应函数为121)(+=ωωj j H ，输入信号2sin )(t t x =，则输出信号)(t y 的频率为=ω ，幅值=y ，相位=φ 。
2、 试求传递函数分别为5.05.35.1+s 和2224.141n n n s s ωωω++的两个环节串联后组成的系统的总灵敏度。
机械工程测试技术基础(第3版)
机械工程测试技术基础(第3版) 下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!第一节：什么是机械工程测试技术。
机械工程测试技术是指利用各种测试设备和方法对机械产品进行性能、结构、可靠性等方面的测试，以验证产品设计和制造过程中的合理性和准确性。
机械工程测试技术基础-简答题
一、 信号及其描述1、周期信号频谱的特点：①离散性——周期信号的频谱是离散的；②谐波性——每条谱线只出现在基波频率的整数倍上，基波频率是诸分量频率的公约数；③收敛性——谐波分量的幅值按各自不同的规律收敛。
2、傅里叶变换的性质：奇偶虚实性、对称性、线性叠加性、时间尺度改变特性、时移和频移特性、卷积特性、积分和微分特性。
3、非周期信号频谱的特点：①非周期信号可分解成许多不同频率的正弦、余弦分量之和，包含了从零到无穷大的所有频率分量；②非周期信号的频谱是连续的；③非周期信号的频谱由频谱密度函数来描述，表示单位频宽上的幅值和相位；④非周期信号频域描述的数学基础是傅里叶变换。
二、测试装置的基本特性1、测量装置的静态特性是在静态测量情况下描述实际测量装置与理想时不变线性系统的接近程度。
线性度——测量装置输入、输出之间的关系与理想比例关系的偏离程度。
灵敏度——单位输入变化所引起的输出变化。
回程误差——描述测量装置同输入变化方向有关的输出特性，在整个测量范围内，最大的差值称为回程误差。
分辨力——能引起输出量发生变化的最小输入量。
零点漂移——测量装置的输出零点偏离原始零点的距离，它是可以随时间缓慢变化的量。
灵敏度漂移——由于材料性质的变化所引起的输入与输出关系的变化。
2、传递函数的特点：①()s H 与输入()t x 及系统的初始状态无关，它只表达系统的传输特性；②()s H 是对物理系统的微分描述，只反映系统传输特性而不拘泥于系统的物理结构；③对于实际的物理系统，输入()t x 和输出()t y 都具备各自的量纲；④()s H 中的分母取决于系统的结构。
3、一阶测试系统和二阶测试系统主要涉及哪些动态特性参数，动态特性参数的取值对系统性能有何影响？一般采用怎样的取值原则？ 答：测试系统的动态性能指标：一阶系统的参数是时间常数τ；二阶系统的参数是固有频率n ω和阻尼比ξ。
对系统的影响：一阶系统的时间常数τ值越小，系统的工作频率范围越大，响应速度越快。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 信号及其描述(一)填空题1、 测试的基本任务就是获取有用的信息,而信息总就是蕴涵在某些物理量之中,并依靠它们来传输的。
这些物理量就就是 信号 ,其中目前应用最广泛的就是电信号。
2、 信号的时域描述,以 时间t 为独立变量;而信号的频域描述,以 频率 f 为独立变量。
3、 周期信号的频谱具有三个特点: 离散性 , 谐波性 , 收敛性 。
4、 非周期信号包括 准周期 信号与 瞬态非周期 信号。
5、 描述随机信号的时域特征参数有 均值 、 均方值 、 方差 。
6、 对信号的双边谱而言,实频谱(幅频谱)总就是 偶 对称,虚频谱(相频谱)总就是 奇对称。
(二)判断对错题(用√或×表示)1、 各态历经随机过程一定就是平稳随机过程。
( Y )2、 信号的时域描述与频域描述包含相同的信息量。
( Y)3、 非周期信号的频谱一定就是连续的。
( X )4、 非周期信号幅频谱与周期信号幅值谱的量纲一样。
( X )5、 随机信号的频域描述为功率谱。
( Y )(三)简答与计算题1、 求正弦信号t x t x ωsin )(0=的绝对均值μ|x|与均方根值x rms 。
2、 求正弦信号)sin()(0ϕω+=t x t x 的均值x μ,均方值2x ψ,与概率密度函数p(x)。
3、 求指数函数)0,0()(≥>=-t a Ae t x at 的频谱。
4、 求被截断的余弦函数⎩⎨⎧≥<=T t T t t t x ||0||cos )(0ω的傅立叶变换。
5、 求指数衰减振荡信号)0,0(sin )(0≥>=-t a t et x at ω的频谱。
第二章 测试装置的基本特性(一)填空题 1、 某一阶系统的频率响应函数为121)(+=ωωj j H ,输入信号2sin )(t t x =,则输出信号)(t y 的频率为=ω ,幅值=y ,相位=φ 。
2、 试求传递函数分别为5.05.35.1+s 与2224.141n n ns s ωωω++的两个环节串联后组成的系统的总灵敏度。
3、 为了获得测试信号的频谱,常用的信号分析方法有 傅立叶变换法 、与 滤波器法 。
4、 当测试系统的输出)(t y 与输入)(t x 之间的关系为)()(00t t x A t y -=时,该系统能实现测试。
此时,系统的频率特性为=)(ωj H 。
5、 传感器的灵敏度越高,就意味着传感器所感知的 被测量 越小。
6、 一个理想的测试装置,其输入与输出之间应该具有 线性 关系为最佳。
(二)选择题1、 不属于测试系统的静特性。
(1)灵敏度 (2)线性度 (3)回程误差 (4)阻尼系数2、 从时域上瞧,系统的输出就是输入与该系统 响应的卷积。
(1)正弦 (2)阶跃 (3)脉冲 (4)斜坡3、 两环节的相频特性各为)(1ωQ 与)(2ωQ ,则两环节串联组成的测试系统,其相频特性为 。
(1))()(21ωωQ Q (2))()(21ωωQ Q + (3))()()()(2121ωωωωQ Q Q Q +(4))()(21ωωQ Q - 4、 一阶系统的阶跃响应中,超调量 。
(1)存在,但<5％ (2)存在,但<1(3)在时间常数很小时存在 (4)不存在5、 忽略质量的单自由度振动系统就是 系统。
(1)零阶 (2)一阶 (3)二阶 (4)高阶6、 一阶系统的动态特性参数就是 。
(1)固有频率 (2)线性度 (3)时间常数 (4)阻尼比7、 用阶跃响应法求一阶装置的动态特性参数,可取输出值达到稳态值 倍所经过的时间作为时间常数。
(1)0、632 (2)0、865 (3)0、950 (4)0、982(三)判断对错题(用√或×表示)1、 一线性系统不满足“不失真测试”条件,若用它传输一个1000Hz 的正弦信号,则必然导致输出波形失真。
( X )2、 在线性时不变系统中,当初始条件为零时,系统的输出量与输入量之比的拉氏变换称为传递函数。
( Y )3、 当输入信号)(t x 一定时,系统的输出)(t y 将完全取决于传递函数)(s H ,而与该系统的物理模型无关。
( Y )4、 传递函数相同的各种装置,其动态特性均相同。
(Y )5、 测量装置的灵敏度越高,其测量范围就越大。
( X )6、 幅频特性就是指响应与激励信号的振幅比与频率的关系。
( X)(四)简答与计算题1、 什么叫系统的频率响应函数？它与系统的传递函数有何关系？2、 测试装置的静态特性与动态特性各包括那些？3、 测试装置实现不失真测试的条件就是什么？4、 某测试装置为一线性时不变系统,其传递函数为1005.01)(+=s s H 。
求其对周期信号)45100cos(2.010cos 5.0)(︒-+=t t t x 的稳态响应)(t y 。
5、 将信号t ωcos 输入一个传递函数为ss H τ+=11)(的一阶装置,试求其包括瞬态过程在内的输出)(t y 的表达式。
第三章 常用传感器(一)填空题1、 属于能量控制型的传感器有 电阻 电感 电容 涡流 等,属于能量转换型的传感器有 压电 磁电 等(每个至少举例两个)。
2、 金属电阻应变片与半导体应变片的物理基础的区别在于:前者利用 几何形变 引起的电阻变化,后者利用 电阻率 变化引起的电阻变化。
3、 为了提高变极距电容式传感器的灵敏度、线性度及减小外部条件变化对测量精度的影响,实际应用时常常采用 差动 工作方式。
4、 压电式传感器的测量电路(即前置放大器)有两种形式: 电荷 放大器与 电压放大器,后接 电荷 放大器时,可不受连接电缆长度的限制。
5、 涡流式传感器的变换原理就是利用了金属导体在交流磁场中的 涡电流 效应。
6、 磁电式速度计的灵敏度单位就是 mv/(m/s) 。
7、 压电式传感器就是利用某些物质的 压电效应 而工作的。
(二)选择题1、 电阻应变片的输入为 。
(1)力 (2) 应变 (3)速度 (4)加速度2、 结构型传感器就是依靠 的变化实现信号变换的。
(1)本身物理性质 (2)体积大小 (3)结构参数 (4)电阻值3、 不能用涡流式传感器进行测量的就是 。
(1)位移 (2)材质鉴别 (3)探伤 (4)非金属材料4、 变极距面积型电容传感器的输出与输入,成 关系。
(1)非线性 (2)线性 (3)反比 (4)平方5、 半导体式应变片在外力作用下引起其电阻变化的因素主要就是 。
(1)长度 (2)截面积 (3)电阻率 (4)高通6、 压电式传感器输出电缆长度的变化,将会引起传感器的 产生变化。
(1)固有频率 (2)阻尼比 (3)灵敏度 (4)压电常数7、 在测量位移的传感器中,符合非接触测量,而且不受油污等介质影响的就是 传感器。
(1)电容式 (2)压电式 (3)电阻式 (4)电涡流式8、 自感型可变磁阻式传感器,当气隙δ变化时,其灵敏度S 与δ之间的关系就是:S＝ 。
(1)δ1k (2)δk (3)2-δk (4)2--δk9、 光电倍增管就是利用 效应制成的器件。
(1)内光电 (2)外光电 (3)光生伏特 (4)阻挡层(三)判断对错题(用√或×表示)1、 滑线变阻器式传感器不适于微小位移量测量。
( Y )2、 涡流式传感器属于能量控制型传感器( Y)3、 压电加速度计的灵敏度越高,其工作频率越宽。
( X )4、 磁电式速度拾振器的上限工作频率取决于其固有频率。
( X )(四)简答与计算题1、 哪些传感器可选作小位移传感器？2、 涡流传感器测量位移与其它位移传感器比较,其主要优点就是什么？涡流式传感器能否测量大位移量？为什么？3、 电涡流传感器除了能测量位移外,还能测量哪些非电量？4、 电涡流传感器能否测量塑料物体移动的位移？若能测量理由就是什么？不能测量理由就是什么？应采取什么措施改进,就可以用电涡流传感器测量了。
5、 压电式加速度传感器与压电式力传感器在结构上有何不同,为什么？6、 试用双螺管线圈差动型电感传感器做成一个测力传感器。
（1） 用简图说明该传感器的结构并简要说明其作用原理;（2） 两个线圈通常应该接在什么电路中？用图说明如何接法。
7、 某电容传感器(平行极板电容器)的圆形极板半径)(4mm r =,工作初始极板间距离)(3.00mm =δ,介质为空气。
问:（1） 如果极板间距离变化量)(1m μδ±=∆,电容的变化量C ∆就是多少？（2） 如果测量电路的灵敏度)(1001pF mV k =,读数仪表的灵敏度52=k (格／mV)在)(1m μδ±=∆时,读数仪表的变化量为多少？第四章 信号调理、记录与显示(一)填空题1、 电桥的作用就是把电感、电阻、电容的变化转化为电压电流输出的装置。
2、 在桥式测量电路中,按照 激励电压 的性质,电桥可分为直流与交流电桥。
3、 在桥式测量电路中,根据工作时阻抗参与变化的 桥臂 数 可将其分为半桥与全桥测量电路。
4、 调幅就是指一个高频的正(余)弦信号与被测信号 相乘 ,使高频信号的幅值随被测信号的 频率 而变化。
信号调幅波可以瞧作就是载波与调制波的 相乘 。
5、 调频波的解调又称为 鉴频 。
6、 调频就是利用信号电压的 幅值 控制一个振荡器,使其输出为等幅波,而 频率与信号电压成正比。
7、 常用滤波器的上、下截止频率1c f 、2c f 的定义为副频特性曲线降为最大值21倍时对应的频率为截止频率 ,其带宽B ＝fc2-fc1 ,若为倍频程滤波器1c f 与2c f 的关系为 fc2=1、26fc18、 RC 低通滤波器中RC 值愈 大 ,则上截止频率愈低。
(二)选择题1、 设有一电路,1R 就是工作桥臂,2R ,3R ,4R 就是固定电阻,且4321R R R R ===。
工作时1112R R R ∆+→,则电桥输出电压≈y e ( )。
0e 为电桥的电源电压。
(1)0114e R R ∆ (2)0112e R R ∆ (3)011e R R ∆ (4)0112e R R ∆ 2、 调幅过程相当于在时域中将调制信号与载波信号 。
(1)相乘 (2)相除 (3)相加 (4)相减3、 电路中鉴频器的作用就是 。
(1)使高频电压转变成直流电压 (2)使电感量转变为电压量(3)使频率变化转变为电压变化 (4)使频率转变为电流4、 一选频装置,其幅—频特性在∞→2f 区间近于平直,在02→f 区间急剧衰减,这叫滤波器。
(1)低通 (2)高通 (3)带通 (4)带阻5、 一带通滤波器,其中心频率就是0f ,-3dB 带宽就是B ,则滤波器的品质因数Q 等于 。
(1)B f +0 (2)B f -0 (3)B f 0 (4)B f 0(三)判断对错题(用√或×表示)1、 平衡纯电阻交流电桥须同时调整电阻平衡与电容平衡。
