[机械制造]几何量公差与检测试卷及答案.
几何公差测量 试题库_标注题：答案
几何公差测量试题库_标注题：答案六、标注题：1．将下列精度要求标注在图样上。
（1）内孔尺寸为Φ30H7，遵守包容要求；（2）圆锥面的圆度公差为0.01mm，母线的直线度公差为0.01mm；（3）圆锥面对内孔的轴线的斜向圆跳动公差为0.02mm；（4）内孔的轴线对右端面垂直度公差为0.01mm。
（5）左端面对右端面的平行度公差为0.02mm；（6）圆锥面的表面粗糙度Rz的最大值为6.3µm，其余表面Ra的上限值为3.2µm。
N2．如图所示零件，试在图样上标注各项形位公差要求。
（1）、孔Φ1轴线的直线度公差为0.01mm；（2）、外圆柱面的圆柱度公差为0.04mm；（3）、圆锥孔Φ2对孔Φ1轴线的同轴度公差为0.02mm；（4）、左端面对右端面的平行度公差为0.05mm；（5）、左端面对孔Φ1轴线的垂直度公差为0.03mm。
3．如图所示为圆锥齿轮的毛坯，试在图样上标注各项形位公差要求。
（1）、齿轮轴孔Φ1采用包容原则；（2）、齿顶圆锥面的圆度公差为0.02mm；（3）、齿顶圆锥面的斜向圆跳动度公差为0.04mm；（4）、右端面对左端面的平行度公差为0.05mm；（5）、右端面的全跳动度公差为0.03mm。
4．将下列形位公差要求标注在图样上。
（1）A面的平面度公差为0.01mm；（2）Φ50孔的形状公差遵守包容要求，且圆柱度误差不超过0.011mm；（3）Φ65孔的形状公差遵守包容要求，且圆柱度误差不超过0.013mm；（4）Φ50和Φ65两孔心线分别对它们的公共孔心线的同轴度公差为Φ0.02mm：（5）Φ50和Φ65两孔心线分别对A面的平行度公差为Φ0.015mm。
5．将下列形位公差要求标注在图样上。
（1）Φ40h8圆柱面对两Φ25h7公共轴线的径向圆跳动公差为0.015mm；（2）两Φ25h7轴颈的圆度公差为0.01mm；（3）Φ40h8左右端面对Φ25h7两公共轴线的端面圆跳动公差为0.02mm；（4）键槽10H9中心平面对Φ40h8轴线的对称度公差为0.015mm。
几何量公差与检测试题3概要
练习题一、填空题1．公差标准是对几何量误差的限制性措施，采用相应的技术措施是贯彻公差与配合制的技术保证。
2．轴φ50js8，其上偏差为+0.019mm，下偏差为-0.019mm。
3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当径向全跳动误差不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。
4．径向圆跳动公差带与圆度公差带在形状方面相同，但前者公差带圆心的位置是固定的而后者公差带圆心的位置是浮动的。
5．φ30 +0.0210mm的孔与φ30-0.007-0.020mm的轴配合，属于基孔制间隙配合。
6．φ50mm的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是-0.05。
7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为最大极限尺寸。
8．孔、轴的ES＜ei的配合属于过盈配合，EI＞es的配合属于间隙配合。
9．某轴尺寸为Φ10-0.018-0.028mm，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为最小实体状态时给定的。
当轴实际尺寸为Φ9.972mm是，允许的垂直度误差达最大，可达0.02 mm。
10．孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以判断该配合属于 过渡 配合。
11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差 。
12．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。
13．配合公差是指 允许间隙或 过盈的变动量 ，它表示 配合精度 的高低。
14．国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。
15．含义是 给定方向上元素相对基准元素A 的垂直度公差是 Φ0.1，且遵循最小实体要求 。
16．φ45+0.005 0mm 孔的基本偏差数值为 0 ，φ50-0.050-0.112轴的基本偏差数值为 -0.050 mm 。
几何公差测量 试题库_标注题：答案
几何公差测量试题库_标注题：答案六、标注题：1．将下列精度要求标注在图样上。
（1）内孔尺寸为Φ30H7，遵守包容要求；（2）圆锥面的圆度公差为0.01mm，母线的直线度公差为0.01mm；（3）圆锥面对内孔的轴线的斜向圆跳动公差为0.02mm；（4）内孔的轴线对右端面垂直度公差为0.01mm。
（5）左端面对右端面的平行度公差为0.02mm；（6）圆锥面的表面粗糙度Rz的最大值为6.3µm，其余表面Ra的上限值为3.2µm。
N2．如图所示零件，试在图样上标注各项形位公差要求。
（1）、孔Φ1轴线的直线度公差为0.01mm；（2）、外圆柱面的圆柱度公差为0.04mm；（3）、圆锥孔Φ2对孔Φ1轴线的同轴度公差为0.02mm；（4）、左端面对右端面的平行度公差为0.05mm；（5）、左端面对孔Φ1轴线的垂直度公差为0.03mm。
3．如图所示为圆锥齿轮的毛坯，试在图样上标注各项形位公差要求。
（1）、齿轮轴孔Φ1采用包容原则；（2）、齿顶圆锥面的圆度公差为0.02mm；（3）、齿顶圆锥面的斜向圆跳动度公差为0.04mm；（4）、右端面对左端面的平行度公差为0.05mm；（5）、右端面的全跳动度公差为0.03mm。
4．将下列形位公差要求标注在图样上。
（1）A面的平面度公差为0.01mm；（2）Φ50孔的形状公差遵守包容要求，且圆柱度误差不超过0.011mm；（3）Φ65孔的形状公差遵守包容要求，且圆柱度误差不超过0.013mm；（4）Φ50和Φ65两孔心线分别对它们的公共孔心线的同轴度公差为Φ0.02mm：（5）Φ50和Φ65两孔心线分别对A面的平行度公差为Φ0.015mm。
5．将下列形位公差要求标注在图样上。
（1）Φ40h8圆柱面对两Φ25h7公共轴线的径向圆跳动公差为0.015mm；（2）两Φ25h7轴颈的圆度公差为0.01mm；（3）Φ40h8左右端面对Φ25h7两公共轴线的端面圆跳动公差为0.02mm；（4）键槽10H9中心平面对Φ40h8轴线的对称度公差为0.015mm。
几何公差测验试卷答案
一、填空题（30分）1.尺寸公差带的大小由标准公差决定；位置由基本偏差决定。
孔轴公差等级皆分为 20 个等级。
2. 齿轮副的侧隙的作用在于储存润滑油和补偿热变形等。
3. 表面粗糙度幅度特性评定参数有轮廓的算术平均偏差（Ra）、轮廓的最大高度（Rz）两个，其中通常选用Ra。
4. .齿距累积总偏差是被测齿轮的几何偏心和运动偏心的综合结果5.孔在图样上的标注为Ф50JS8,已知IT8=39µm,则该孔的上偏差为 +0.019 mm,最大实体尺寸为 49.981mm，最大极限尺寸为 50.019mm 。
6.端面全跳动可以用端面垂直度来代替，它们体现的设计要求相同。
7.直线度公差中，给定平面内的公差带形状为两平行直线；给定一个方向的公差带形状为两平行平面；任意方向的公差带形状为圆柱面。
8. 用来评定齿轮传动平稳性的必检指单个齿距偏差(Δf pt)、齿廓总偏差(ΔFα)。
9. 零件的实际尺寸处处都做成了最大实体尺寸，形位误差又正好等于图样上的公差的给定值，该零件处于实效状态。
零件处于该状态时的作用尺寸是实效尺寸。
10.用普通计量器具测量Ф60(072.0053.0++)mm的轴，要求安全裕度为2µm时，该轴的上验收极限为 60.070 ㎜，下验收极限为60.055 ㎜。
3页11.在图样上要素的尺寸公差与形位公差之间的关系绝大多数遵守独立原则。
此时尺寸公差只控制实际尺寸的变动范围，不控制形位误差。
12.测量表面粗糙度时，选择和规定取样长度的目的是为了限制和减弱表面波度对表面粗糙度测量结果的影响。
13.在装配图上，滚动轴承内圈与轴颈的配合需标注轴颈的公差带代号。
若内圈相对于符合方向旋转，则内圈与轴颈的配合应较紧。
当轴颈选用h5公差带时，内圈与轴颈的配合性质为过度配合。
二、简答题（10分）1.φ60M7/h6（应说明基准制，配合类别）基轴制过度配合2. 用去除材料方法获得的表面；Ra的上限制为3.2um；取样长度为0.8mm。

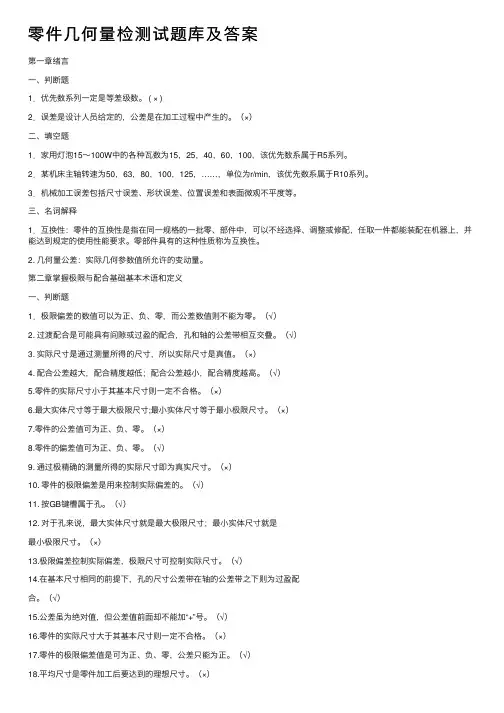

零件几何量检测试题库及答案
零件⼏何量检测试题库及答案第⼀章绪⾔⼀、判断题1．优先数系列⼀定是等差级数。
( × )2．误差是设计⼈员给定的，公差是在加⼯过程中产⽣的。
（×）⼆、填空题1．家⽤灯泡15～100W中的各种⽡数为15，25，40，60，100，该优先数系属于R5系列。
2．某机床主轴转速为50，63，80，100，125，……，单位为r/min，该优先数系属于R10系列。
3．机械加⼯误差包括尺⼨误差、形状误差、位置误差和表⾯微观不平度等。
三、名词解释1．互换性：零件的互换性是指在同⼀规格的⼀批零、部件中，可以不经选择、调整或修配，任取⼀件都能装配在机器上，并能达到规定的使⽤性能要求。
零部件具有的这种性质称为互换性。
2. ⼏何量公差：实际⼏何参数值所允许的变动量。
第⼆章掌握极限与配合基础基本术语和定义⼀、判断题1．极限偏差的数值可以为正、负、零，⽽公差数值则不能为零。
（√）2. 过渡配合是可能具有间隙或过盈的配合，孔和轴的公差带相互交叠。
（√）3. 实际尺⼨是通过测量所得的尺⼨，所以实际尺⼨是真值。
（×）4. 配合公差越⼤，配合精度越低；配合公差越⼩，配合精度越⾼。
（√）5.零件的实际尺⼨⼩于其基本尺⼨则⼀定不合格。
（×）6.最⼤实体尺⼨等于最⼤极限尺⼨;最⼩实体尺⼨等于最⼩极限尺⼨。
（×）7.零件的公差值可为正、负、零。
（×）8.零件的偏差值可为正、负、零。
（√）9. 通过极精确的测量所得的实际尺⼨即为真实尺⼨。
（×）10. 零件的极限偏差是⽤来控制实际偏差的。
（√）11. 按GB键槽属于孔。
（√）12. 对于孔来说，最⼤实体尺⼨就是最⼤极限尺⼨；最⼩实体尺⼨就是最⼩极限尺⼨。
（×）13.极限偏差控制实际偏差，极限尺⼨可控制实际尺⼨。
（√）14.在基本尺⼨相同的前提下，孔的尺⼨公差带在轴的公差带之下则为过盈配合。
（√）15.公差虽为绝对值，但公差值前⾯却不能加“+”号。
几何公差测量 试题库_标注题：答案
几何公差测量试题库_标注题：答案六、标注题：1．将下列精度要求标注在图样上。
（1）内孔尺寸为Φ30H7，遵守包容要求；（2）圆锥面的圆度公差为0.01mm，母线的直线度公差为0.01mm；（3）圆锥面对内孔的轴线的斜向圆跳动公差为0.02mm；（4）内孔的轴线对右端面垂直度公差为0.01mm。
（5）左端面对右端面的平行度公差为0.02mm；（6）圆锥面的表面粗糙度Rz的最大值为6.3µm，其余表面Ra的上限值为3.2µm。
N2．如图所示零件，试在图样上标注各项形位公差要求。
（1）、孔Φ1轴线的直线度公差为0.01mm；（2）、外圆柱面的圆柱度公差为0.04mm；（3）、圆锥孔Φ2对孔Φ1轴线的同轴度公差为0.02mm；（4）、左端面对右端面的平行度公差为0.05mm；（5）、左端面对孔Φ1轴线的垂直度公差为0.03mm。
3．如图所示为圆锥齿轮的毛坯，试在图样上标注各项形位公差要求。
（1）、齿轮轴孔Φ1采用包容原则；（2）、齿顶圆锥面的圆度公差为0.02mm；（3）、齿顶圆锥面的斜向圆跳动度公差为0.04mm；（4）、右端面对左端面的平行度公差为0.05mm；（5）、右端面的全跳动度公差为0.03mm。
4．将下列形位公差要求标注在图样上。
（1）A面的平面度公差为0.01mm；（2）Φ50孔的形状公差遵守包容要求，且圆柱度误差不超过0.011mm；（3）Φ65孔的形状公差遵守包容要求，且圆柱度误差不超过0.013mm；（4）Φ50和Φ65两孔心线分别对它们的公共孔心线的同轴度公差为Φ0.02mm：（5）Φ50和Φ65两孔心线分别对A面的平行度公差为Φ0.015mm。
5．将下列形位公差要求标注在图样上。
（1）Φ40h8圆柱面对两Φ25h7公共轴线的径向圆跳动公差为0.015mm；（2）两Φ25h7轴颈的圆度公差为0.01mm；（3）Φ40h8左右端面对Φ25h7两公共轴线的端面圆跳动公差为0.02mm；（4）键槽10H9中心平面对Φ40h8轴线的对称度公差为0.015mm。
几何公差测量试题库_标注题：答案
六、标注题：1．将下列精度要求标注在图样上。
（1）内孔尺寸为Φ30H7，遵守包容要求；（2）圆锥面的圆度公差为0.01mm，母线的直线度公差为0.01mm；（3）圆锥面对内孔的轴线的斜向圆跳动公差为0.02mm；（4）内孔的轴线对右端面垂直度公差为0.01mm。
（5）左端面对右端面的平行度公差为0.02mm；（6）圆锥面的表面粗糙度Rz的最大值为6.3µm，其余表面Ra的上限值为3.2µm。
N2．如图所示零件，试在图样上标注各项形位公差要求。
（1）、孔Φ1轴线的直线度公差为0.01mm；（2）、外圆柱面的圆柱度公差为0.04mm；（3）、圆锥孔Φ2对孔Φ1轴线的同轴度公差为0.02mm；（4）、左端面对右端面的平行度公差为0.05mm；（5）、左端面对孔Φ1轴线的垂直度公差为0.03mm。
3．如图所示为圆锥齿轮的毛坯，试在图样上标注各项形位公差要求。
（1）、齿轮轴孔Φ1采用包容原则； （2）、齿顶圆锥面的圆度公差为0.02mm ； （3）、齿顶圆锥面的斜向圆跳动度公差为0.04mm ； （4）、右端面对左端面的平行度公差为0.05mm ； （5）、右端面的全跳动度公差为0.03mm 。
4．将下列形位公差要求标注在图样上。
（1）A 面的平面度公差为0.01mm ；（2）Φ50孔的形状公差遵守包容要求，且圆柱度误差不超过0.011mm ； （3）Φ65孔的形状公差遵守包容要求，且圆柱度误差不超过0.013mm ；（4）Φ50和Φ65两孔心线分别对它们的公共孔心线的同轴度公差为Φ0.02mm ： （5）Φ50和Φ65两孔心线分别对A 面的平行度公差为Φ0.015mm 。
5．将下列形位公差要求标注在图样上。
（1）Φ40h8圆柱面对两Φ25h7公共轴线的径向圆跳动公差为0.015mm；（2）两Φ25h7轴颈的圆度公差为0.01mm；（3）Φ40h8左右端面对Φ25h7两公共轴线的端面圆跳动公差为0.02mm；（4）键槽10H9中心平面对Φ40h8轴线的对称度公差为0.015mm。
几何量公差与检测试卷习题及答案
一、填空题1．公差标准是对 几何量误差 的限制性措施，采用相应的技术措施 是贯彻公差与配合制的技术保证。
2．轴φ50js8，其上偏差为 +0.019 mm ，下偏差为 -0.019 mm 。
3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当 径向全跳动误差 不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。
4．径向圆跳动公差带与圆度公差带在形状方面 相同 ，但前者公差带圆心的位置是 固定的 而后者公差带圆心的位置是 浮动的 。
5．φ30 +0.021mm 的孔与φ30-0.007-0.020mm 的轴配合，属于 基孔 制 间隙 配合。
6．φ50mm 的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是 -0.05 。
7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。
8．孔、轴的ES ＜ei 的配合属于过盈 配合，EI ＞es 的配合属于 间隙 配合。
9．某轴尺寸为Φ10-0.018-0.028mm ，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为 最小实体状态 时给定的。
当轴实际尺寸为 Φ9.972 mm 是，允许的垂直度误差达最大，可达 0.02 mm 。
10．孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以判断该配合属于 过渡 配合。
11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差 。
12．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。
13．配合公差是指 允许间隙或 过盈的变动量 ，它表示 配合精度 的高低。
14．国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。
15．含义是 给定方向上元素相对基准元素A 的垂直度公差是 Φ0.1，且遵循最小实体要求 。
16．φ45+0.005mm 孔的基本偏差数值为 0 ，φ50-0.050-0.112轴的基本偏差数值为-0.050 mm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.当孔与轴的公差带相互交叠时,其配合性质为(。
A.间隙配合B.过渡配合C.过盈配合
2.公差带的大小由(确定。
A .实际偏差B.基本偏差C.标准公差
3.下列孔与基准轴配合,组成间隙配合的孔是(。
A .孔两个极限尺寸都大于基本尺寸
B .孔两个极限尺寸都小于基本尺寸
C .孔最大极限尺寸大于基本尺寸,最小极限尺寸小于基本尺寸
A.加工难易B.配合松紧C.尺寸精度
三、判断题(共10分,每题1分
( 1 .在ф60H7/f6代号中,由于轴的精度高于孔,故以轴为基准件。
( 2.测表面粗糙度时,取样长度过短不能反映表面粗糙度的真实情况,因此越长越好。
( 3.螺纹的公称直径是指螺纹的大径。
( 4.尺寸φ30f7与尺寸φ30F8的精度相同。
4.滚动轴承内圈与轴的配合采用基制,而外圈与箱体孔的配合采用基_________制。
5.现代工业对齿轮传动的使用要求归纳起来有四项,分别为____________、_______________、________________、________________。
6.普通螺纹结合的基本要求为__________、__________。
( 5.未注公差尺寸是没有公差的尺寸。
( 6.选用公差等级的原则是,在满足使用要求的前提下,尽可能选用较高的公差等级。
( 7.相互配合的孔和轴,其基本尺寸必然相等。
( 8.表面粗糙度的评定参数Rz表示轮廓的算术平均偏差。( 9.零件的最大实体尺寸一定大于其最小实体尺寸。
( 10.只要量块组的基本尺寸满足要求,量块组内的量块数目可以随意选定。
B.与确定中心要素的尺寸线对齐
C.与确定中心要素的尺寸线错开
8.最大实体尺寸是指(。
A.孔和轴的最大极限尺寸
B.ห้องสมุดไป่ตู้和轴的最小极限尺寸
C.孔的最大极限尺寸和轴的最小极限尺寸
D.孔的最小极限尺寸和轴的最大极限尺寸
9.径向全跳动公差带的形状与(的公差带形状相同。
A.圆柱度B.圆度
C.同轴度D.线的位置度
10、孔、轴公差带的相对位置反映(程度。
为过度配合
2.解:
(1φ50孔轴线对底面的平行度公差为φ0.03;
(2φ80孔轴线对底面的垂直度公差为φ0.02;
(3右端面对φ130孔轴线的圆跳动公差为0.03;
(4φ130孔轴线对φ50孔轴线的同轴度公差为φ0.01;
(5底面的平面度公差为0.012。
《公差与测量技术》试题二
一、填空题(共20分,每空1分
1.某一尺寸减去__________________尺寸所得的代数差称为偏差。
2.基孔制就是的公差带位置保持不变,通过改变的公差带的位置,实现不同性质的配合的一种制度。
φ40 m5(020. 0009. 0+
+轴的上下偏差分别为es=+0.020mm, ei=+0.009mm。
②其公差带图如图所示:
+
-
③该配合为基孔制配合
④最大间隙为
Xmax=ES-ei=(+0.016 -(+0.009 =+0.007mm最大过盈为
Ymax=EI-es=0-(+0.020 =-0.020mm
-轴的上下偏差分别为es=-0.020mm, ei=-0.041mm。
②其公差带图如图所示:
+
-③该配合为基孔制配合,
④最大间隙与最小间隙分别为
Xmax=ES-ei=(+0.033 -(-0.041 =+0.074mm
Xmin=EI-es=0-(-0.020 =+0.020mm
为间隙配合
(2解:
① φ40H6(016. 00+孔的上、下偏差为ES=+0.016mm, EI=0;
《互换性原理与技术测量》
一、填空题(共20分,每空1分
1.一个孔或轴允许尺寸的两个极端称为
2.一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm ,在零件图上标注为____________。
3.配合基准制分__________和__________两种。一般情况下优先选用______________。
四、综合题(共60分
1. (10分已知下列配合,画出其公差带图,指出其基准制,配合种类,并计算极限间隙或极限过盈。
(1φ20H8(033. 00+ /f7(020. 0041. 0-- (2 φ40H6(016. 00+/m5(020
. 0009. 0++
2. (10分根据下表中给出的数据计算出空格中的数据,并填入空格内。
(6端面e对端面d的平行度公差为0.03mm。
一、填空题
1.极限尺寸
2.
3.基孔制、基轴制、基孔制
4.基孔制、基轴制
5.准确性、平稳性、载荷分布的均匀性、侧隙
6.开环、闭环
7.加工误差
8.独立原则、包容要求、最大实体要求、最小实体要求、可逆要求
9.增大
二、选择题
1. (B
2. (C
3. (A
4. (D
7.零件的尺寸合格,其________应在上偏差和下偏差之间。
8.公差原则分__________和相关要求,相关要求包括____________、
_______________、________________、________四种。
9.在同一尺寸段内,从IT01~IT18,公差等级逐渐降低,公差数值逐渐。
5. (C
6. (C
7. (B
8. (D
9. (A
10. (B
三、判断题
1. (×
2. (×
3. (√
4. (×
6.3
5. (×
6. (×
7. (√
8. (×
9. (×
10. (×
四、综合题
1.
(1解:
① φ20H8(033. 00+孔的上、下偏差为ES=+0.033mm, EI=0;
φ20f7(020. 0041. 0-
4.基本偏差是(。
A .上偏差B .下偏差C.上偏差和下偏差D.上偏差或下偏差
5.标准规定形状和位置公差共有(个项目。
A . 8 B. 12 C. 14 D. 16
6.垂直度公差属于(。
A .形状公差B.定位公差C.定向公差D.跳动公差
7.如被测要素为轴线,标注形位公差时,指引线箭头应(。
A.与确定中心要素的轮廓线对齐
4. (20分改正图2-65中各项形位公差标注上的错误(不得改变形位公差项目。
5.试将下列技术要求标注在图2-64上。
(1圆锥面a的圆度公差为0.1mm。
(2圆锥面a对孔轴线b的斜向圆跳动公差为0.02mm。
(3基准孔轴线b的直线度公差为0.005mm。
(4孔表面c的圆柱度公差为0.01mm。
(5端面d对基准孔轴线b的端面全跳动公差为0.01mm。
