传感器应用技术概述
传感器技术与应用
传感器技术与应用随着现代科技的飞速发展，传感器在各个领域中的作用变得越来越重要。
传感器技术，作为测量与控制领域中的核心技术，不仅为我们提供了各种各样的仪器设备，还在医疗、环保、智能家居等领域中发挥了巨大的作用。
本文将就传感器技术的基本原理、分类以及应用进行探讨。
一、传感器技术的基本原理传感器是一种能够将被测量信号转化成为可供测量的输出信号的器件。
传感器技术的基本原理是通过感受物理量的变化来获得被测量信号，并将其转化为电信号或其他可测量的信号。
这一过程主要分为三个步骤：感受物理量的变化、转化为可测量的信号和输出信号的处理。
首先，传感器需要感受被测量物理量的变化。
不同的传感器感受物理量的方式不同，比如接触式传感器需要与被测量物体接触，而非接触式传感器则通过无线电波或其他信号来感受物理量的变化。
其次，感受到物理量变化的传感器将其转化为可测量的信号。
传感器将物理量转化为电信号或其他可测量的信号，这需要利用传感器内部的物理效应或者电特性来实现。
比如利用电阻、电容、电感等元件的变化来转化物理量。
最后，输出信号的处理是传感器技术中的重要环节。
传感器输出的信号需要进行处理，以满足实际应用的需求。
这涉及到信号放大、滤波、去噪等技术。
二、传感器的分类根据测量的物理量不同，传感器可以分为多种类型。
以下是一些常见的传感器分类：1. 光学传感器：通过感应光的强度、颜色、波长等参数来测量被测量物体的信息。
这种传感器被广泛应用于光纤通信、摄像机、显微镜等领域。
2. 温度传感器：用于测量环境或物体的温度变化。
这种传感器在工业控制、冷链物流等领域中具有广泛的应用。
3. 压力传感器：用于测量气体或液体中的压力变化。
这种传感器被广泛应用于工业过程控制、汽车制造等领域。
4. 加速度传感器：用于测量物体的加速度变化，广泛应用于汽车、航空航天等领域。
5. 气体传感器：用于检测环境中的气体浓度、组分和其他相关参数。
这种传感器被广泛应用于环境监测、安全检测等领域。
传感器技术应用
传感器技术应用一、传感器技术的概述传感器是一种能够感知环境中各种物理量并将其转化为可用电信号的装置。
随着科技的不断发展，传感器技术在各个领域得到了广泛的应用。
本文将探讨传感器技术的应用，并对其在不同领域的具体应用进行详细介绍。
二、传感器技术在工业领域的应用1.温度传感器：工业生产中，温度是一个重要的参数。
温度传感器可以用于监测设备的温度，实时控制和调节生产过程中的温度，提高生产效率和产品质量。
2.压力传感器：压力传感器可以用于测量管道、容器等的内压力，确保设备的正常运行。
在工业领域，压力传感器广泛应用于液位控制、流量监测等方面。
3.振动传感器：振动传感器可以用于监测设备的振动情况，及时发现设备故障并进行维修，减少生产事故的发生。
4.光电传感器：光电传感器可以用于检测物体的存在、颜色、形状等特征，广泛应用于自动化生产线上的物体检测和分拣。
三、传感器技术在环境监测中的应用1.湿度传感器：湿度传感器可以用于监测环境中的湿度变化，广泛应用于气象、农业、温室等领域。
通过湿度传感器的监测，可以及时调节环境条件，提高生产效益。
2.气体传感器：气体传感器可以用于检测环境中的有害气体浓度，如二氧化碳、一氧化碳等。
在室内空气质量监测、工业废气排放等方面具有重要作用。
3.声音传感器：声音传感器可以用于检测环境中的噪音水平，广泛应用于城市噪音监测、交通噪音控制等领域。
4.光照传感器：光照传感器可以用于监测环境中的光照强度，广泛应用于街道照明控制、植物生长照明等方面。
四、传感器技术在医疗领域的应用1.心率传感器：心率传感器可以用于监测患者的心率变化，及时发现心脏疾病和异常情况，为医生提供准确的诊断依据。
2.血压传感器：血压传感器可以用于测量患者的血压值，帮助医生判断患者的健康状况，并进行相应的治疗。
3.血糖传感器：血糖传感器可以用于监测糖尿病患者的血糖水平，帮助患者合理控制饮食和用药，减少并发症的发生。
4.呼吸传感器：呼吸传感器可以用于监测患者的呼吸频率和呼吸深度，帮助医生评估患者的呼吸功能，及时采取相应的治疗措施。

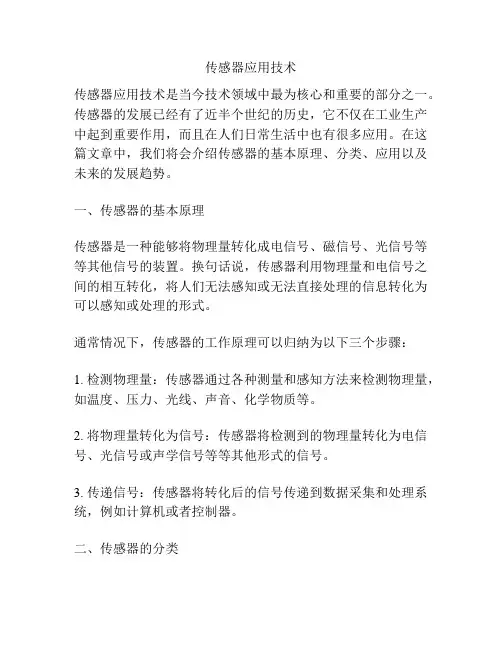

传感器应用技术
传感器应用技术传感器应用技术是当今技术领域中最为核心和重要的部分之一。
传感器的发展已经有了近半个世纪的历史，它不仅在工业生产中起到重要作用，而且在人们日常生活中也有很多应用。
在这篇文章中，我们将会介绍传感器的基本原理、分类、应用以及未来的发展趋势。
一、传感器的基本原理传感器是一种能够将物理量转化成电信号、磁信号、光信号等等其他信号的装置。
换句话说，传感器利用物理量和电信号之间的相互转化，将人们无法感知或无法直接处理的信息转化为可以感知或处理的形式。
通常情况下，传感器的工作原理可以归纳为以下三个步骤：1. 检测物理量：传感器通过各种测量和感知方法来检测物理量，如温度、压力、光线、声音、化学物质等。
2. 将物理量转化为信号：传感器将检测到的物理量转化为电信号、光信号或声学信号等等其他形式的信号。
3. 传递信号：传感器将转化后的信号传递到数据采集和处理系统，例如计算机或者控制器。
二、传感器的分类按照测量量分类：1. 温度传感器：温度传感器是最常见的一种传感器，它用于测量物体表面或基质的温度。
2. 压力传感器：用于检测气体或液体的压力变化，并转化成电信号输出。
3. 位置传感器：位置传感器用于检测物体的位置、移动和方向，例如永磁、光电、编码器、加速度计等。
4. 流量传感器：流量传感器常用于检测液体或气体的流量，例如质量流量计、体积流量计等。
5. 湿度传感器：用于测量空气或其他气体中的湿度水分含量，主要用于室内监测、温室控制和气象观测等。
6. 光学传感器：光学传感器是一种将光学信号转化为电信号的传感器，最常用于测量光强度、颜色、物体的透明度等。
按照实现方式分类：1. 接触式传感器：与测量目标物体接触的传感器，包括温度传感器、压力传感器、力传感器等。
2. 非接触式传感器：不需要与测量目标物体接触的传感器，包括红外传感器、超声波传感器、雷达传感器、光学传感器等。
三、传感器的应用1. 工业自动化领域：传感器在工业生产中扮演了核心作用，所有现代化的工业流程及机械装置都依赖于传感技术来实现自动化控制、监测质量、预警故障和优化生产。
传感器技术与应用
热电阻传感器是利用金属导体电阻值随温
度变化而变化的原理进行测温的。热电阻 广泛用来测量-200～850℃范围内的温度， 少数情况下，低温可测量至1K，高温达 1000℃。标准铂电阻温度计的精确度高， 作为复现国际温标的标准仪器，
PT100 欧
0度—100欧 100度—138.5
CU50
0度—50欧
电子设计专题讲座
传感器技术与应用
一、传感器的概念 1、定义：
人类为了从外界获取信息, 必须借助于 感觉器官。
随着科学技术的发展。 一系列代替、 补充、 延伸人的感觉器官功能的各种手 段就应运而生, 从而出现了各种用途的传 感器。
传感器是与人的感觉器官相对应的元 件。
国家标准GB7665-87对传感器下的定义
0
③ CTR
② P TC
① NTC
40
80
12 0 16 0 20 0
t/℃
（2）半导体热敏电阻电路
RTh Ub
Rs Uout
3 k Ub 33 2.2
RTh
Uout
Rs 3.322 k
（3）晶体二极管PN二极管测 温电路
R1 RW
R3
V
R2 R4
R5 VD
Rf
－ ＋ R6
（4）热电阻传感器
(1)压力; (2 ） 力/荷重; (3 ） 位移（厚 度）; (4）力矩; (5）角度; (6）角速度 （转速）; (7）速度; (8）加速度; (9）角 加速度; (10）倾斜角; (11）编码器; (12） 振动; (13）气体/烟雾; (14）温度; (15） 热能; (16）湿度; (17）水份; (18）露点; (19）液位; (20）料位; (21）流量; (22） 流速
传感器技术特点及应用
传感器技术特点及应用传感器技术是一种将物理量转化为电信号的技术，它可以感知和测量环境中的各种物理量，并将其转化为可用于数据处理和控制的电信号。
传感器技术在各个领域都有广泛的应用，如工业自动化、环境监测、医疗健康、智能家居等。
传感器技术的特点主要包括以下几个方面：1. 高灵敏度：传感器可以对微小的物理量变化做出响应，具有较高的灵敏度。
比如温度传感器可以测量微小的温度变化，压力传感器可以测量微小的压力变化。
2. 高精度：传感器的测量结果具有较高的精度，可以达到亚毫米或亚微米的级别。
这对于一些需要高精度测量的应用非常重要，如精密加工、医疗诊断等。
3. 多功能性：传感器可以同时感知和测量多个物理量，具有多功能性。
比如光电传感器可以同时感知光线的强度和颜色，加速度传感器可以同时感知三个方向上的加速度。
4. 快速响应：传感器可以快速响应物理量的变化，具有较快的响应时间。
这对于一些需要实时监测和控制的应用非常重要，如自动化生产线、智能交通系统等。
5. 长寿命：传感器具有较长的使用寿命，可以在恶劣环境下工作。
一些传感器具有防水、防尘、耐高温等特性，适用于各种复杂的工作环境。
传感器技术在各个领域都有广泛的应用，以下是一些典型的应用案例：1. 工业自动化：传感器技术在工业自动化中起到了至关重要的作用。
比如温度传感器、压力传感器、液位传感器等可以对生产过程中的温度、压力、液位等参数进行监测和控制，实现自动化生产。
2. 环境监测：传感器技术可以用于环境监测，如空气质量监测、水质监测、土壤湿度监测等。
通过感知和测量环境中的各种物理量，可以及时发现环境污染问题，保护生态环境。
3. 医疗健康：传感器技术在医疗健康领域具有广泛的应用。
比如心率传感器、血压传感器、血氧传感器等可以对患者的生理参数进行监测，帮助医生进行诊断和治疗。
4. 智能家居：传感器技术可以用于智能家居系统中，实现智能化的生活方式。
比如温湿度传感器、光照传感器、人体红外传感器等可以感知室内环境的变化，自动调节空调、照明等设备。
传感器技术与应用3篇
传感器技术与应用传感器技术与应用（一）传感器是一种能够对物理量进行检测并输出电信号的器件，它是信息化时代最为重要的基础元器件之一。
随着科技的发展和现代工业技术的不断升级，传感器技术和应用也日新月异，其涉及的范围越来越广泛，性能要求也越来越高。
本文将从传感器技术的原理和分类以及传感器在工业、医疗、环保等方面的应用等方面进行介绍。
一、传感器技术的原理与分类传感器原理是通过一定的敏感元件，将被测量的物理量转换成与之成正比的电信号，如电压、电流、电阻等。
根据敏感元件不同可以将传感器分为多种类型，如：压力传感器、温度传感器、声音传感器、位移传感器、磁力传感器等。
1. 压力传感器压力传感器是一种将压力转化成电信号输出的敏感器件。
它们广泛应用于流量控制和气体压力测量等领域。
压力传感器作用于流体、气体或压力元件上，并输出电信号。
2. 温度传感器温度传感器用于测量环境或物体的温度。
根据测量温度的位置和场合，温度传感器可以分为接触式温度传感器、非接触式温度传感器和热电偶式温度传感器。
3. 位移传感器位移传感器是一种用于测量物体位移的传感器。
它可以测量线性、角度、旋转和振荡运动等。
位移传感器具有灵敏度高、反应时间快、可靠性好等特点。
4. 声音传感器声音传感器是测量声音强度的传感器。
它们通常被用于噪音监测、音频测量和语音分析应用。
5. 磁力传感器磁力传感器是一种测量磁场性质的传感器。
它可以检测磁场的大小和方向，并把这些信息转化为电信号输出。
二、传感器在工业应用中的应用1. 机器人在工业自动化方面，机器人是使用最广泛的设备之一。
现代工业中的机器人需要高精度、高灵敏度和高速度的传感器来控制和感知周围环境。
例如，机器人可以通过视觉传感器来探测餐具的位置和数量，同时可以使用力传感器来检测餐具摆放的压力和重量。
2. 汽车在汽车行业中，传感器应用十分广泛。
传感器可以用于测量引擎的负荷和温度、发动机的振动和压力等方面。
它们还可以用来监测车辆的行驶速度、方向和位置等信息。
传感器技术及应用
传感器技术及应用电子与电气工程是一门涵盖广泛的学科，它涉及到电力、电子、通信、自动化等多个领域。
在这些领域中，传感器技术是电子与电气工程中至关重要的一部分。
本文将重点探讨传感器技术及其应用。
一、传感器的定义与分类传感器是一种能够将非电信号转换为电信号的装置，它能够感知和测量各种物理量，如温度、压力、湿度、光照强度等。
根据测量原理和应用领域的不同，传感器可以分为多种类型，如温度传感器、压力传感器、湿度传感器、光电传感器等。
二、传感器的工作原理传感器的工作原理多种多样，常见的原理包括电阻、电容、电感、压阻、热敏等。
以温度传感器为例，它通常基于热敏效应工作，通过测量物体的热量变化来获取温度信息。
而光电传感器则利用光电效应，通过测量光线的强度或光电子的释放来实现光信号的检测。
三、传感器的应用领域传感器技术在各个领域中都有广泛的应用。
在工业领域中，传感器被广泛用于自动化控制系统中，用于测量和监测各种参数，如温度、压力、流量等，以实现对生产过程的精确控制。
在医疗领域中，传感器被用于监测患者的生命体征，如心率、血压等，以实现对患者的实时监测和诊断。
在环境监测领域中，传感器被用于测量大气污染物、水质、土壤湿度等参数，以实现对环境质量的监测和保护。
在智能手机和智能家居等领域中，传感器被用于实现各种智能功能，如重力感应、光线感应、指纹识别等。
四、传感器技术的发展趋势随着科技的不断进步，传感器技术也在不断发展。
现代传感器不仅具有更高的精度和灵敏度，还具备了更小的体积和更低的功耗。
同时，传感器的集成化和智能化程度也在不断提高，能够实现更复杂的功能。
例如，随着物联网的兴起，传感器可以通过无线网络实现远程监测和控制，从而实现对物理世界的实时感知和管理。
总之，传感器技术是电子与电气工程中不可或缺的一部分。
它在各个领域中都发挥着重要的作用，为我们提供了丰富的信息和便利的生活。
随着科技的不断发展，传感器技术将会继续创新和进步，为我们的生活带来更多的便利和可能性。
传感器原理及应用技术
传感器原理及应用技术传感器在现代科技中扮演着重要的角色，它们能够将环境中的各种物理量转化为电信号，并通过相应的技术进行采集和处理，为各种行业和领域提供了重要的数据支持。
本文将介绍传感器的基本原理以及其在不同领域的应用技术。
一、传感器的基本原理传感器是一种能够感知环境中各种物理量并将其转化为电信号的装置。
传感器的基本原理主要包括输入、转换和输出三个环节。
输入环节：传感器接收来自环境中的物理量，比如温度、压力、湿度等，并将其转化为电信号的形式。
这些物理量可以通过各种感应元件来实现，如热敏电阻、压阻、湿敏电容等。
转换环节：传感器将输入信号转化为适合采集和处理的信号形式，通常是电压信号或电流信号。
这一过程需要借助传感器内部的电路结构来实现，如放大、滤波、线性化等。
输出环节：转换后的信号被传感器输出，通常以模拟信号或数字信号的形式向外部传递。
输出信号的特性与传感器的类型和应用有关，比如模拟量输出或数字量输出。
二、传感器的应用技术传感器的应用极为广泛，涵盖了工业、农业、医疗、环保等众多领域。
下面将介绍几个典型的应用技术。
1. 温度传感器温度传感器可用于各种温度监测和控制场景。
常见的温度传感器包括热敏电阻、热电偶和热电阻等。
它们基于物质热敏性质随温度变化的原理，将温度转化为电信号输出。
在工业生产中，温度传感器广泛应用于炉温控制、室内温度监测等领域。
2. 压力传感器压力传感器用于测量各种气体和液体的压力。
根据压力的不同，常见的压力传感器有压阻式、电容式和压电式传感器。
它们利用物理量的压力与电阻、电容或电荷之间的关系，将压力转化为电信号输出。
在汽车工业中，压力传感器用于发动机燃油喷射系统的控制，提供准确的压力数据。
3. 湿度传感器湿度传感器广泛应用于气象、农业和家庭环境等领域，用于测量和控制环境的湿度。
湿度传感器的常见类型有湿敏电阻、湿敏电容和热电式湿度传感器。
它们基于介质的湿度对电阻、电容或热敏性质的影响，将湿度转化为电信号输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
被测量：用一个或两个汉语拼音的第一个大写字母标记。
转换原理：用一个或两个汉语拼音的第一个大写字母标记。 序号：用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产 品系列等。
09:35 / 12
传感器的选型(普通传感器)
传感器类型的选 择
灵敏度的选择
根据测量对象与 环境确定
频率响应特性的 选择
线性范围的选择、
稳定性的选择
精度的选择
09:35 / 13
传感器技术的发展趋势
采用系列高新技术设计开发新型 传感器
传感器的微型化与微功耗 传感器的集成化与多功能化
传感器的智能化 传感器的数字化 传感器的网络化
09:35 / 14
传感器的数字化
数字传感器的特点是：
将模拟信号转换成数字信号输出，提高了传感器输出信号的抗干扰能力，特 别适用于电磁干扰强、信号距离远的工作现场；
09:35 / 6
传感器的分类
分类法 按构成基本效应分 按构成原理分
按能量关系分
按作用原理分 按入量分 按输出量分
型式
说明
物理型、化学型、生物型
分别以转换中的物理效 应、化学效应命名
结构型
以其转换元件结构参数 特性变化实现信号转换
物性型
以其转换元件物理特性 变化实现信号转换
能量转换型
传感器输出量直接由被 测量能量转换而得
汽车 电子
自动 控制
机器 人
航空应Leabharlann 家用航天用
电器
环境 保护
遥感 遥测
医用 设备
09:35 / 5
传感器的概念
按照GB7765-87国家标准中的规定，传感器（transducer/sensor）的定义为： 能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。
传感器通常由敏感元件和转换元件组成、其中敏感元件是指传感器中能直接感受 和响应被测量的部分；转换元件是指传感器中能将敏感元件感受或响应的被测量 转换成适于传输和测量的电信号部分；调理电路是把传感元件输出的电信号转换 成便于处理、控制、记录和显示的有用电信号所涉及的有关电路，如放大、滤波、 电桥、阻抗变换电路。
传感器指标
重复性
静态误差
滞环
分辨力
灵敏度
09:35 / 10
传感器的命名及代号
方法一
• 传感器，位移，应变[计]式，100mm；
第一级修饰语：被测量，包括修饰被测量的词语；
第二级修饰：语转换原理，一般可后续以“式”字；
第三级修饰语：特征描述，指必须强调的传感器结构、性能、材料特征、敏感元件及其它 必要的性能特征，一般可后续以“型”字； 第四级修饰语：主要技术指标（量程、精确度、灵敏度等）。
Internet+ Education Solutions
面向物联网的传感器应用开发技术
1-1 传感器应用技术概述
目录 Contents
认识传感器 传感器的概念与分类 传感器技术基础 传感器技术的发展趋势
Education Solutions
Internet+
传感器的作用
世界是由物质组成的，各种事物都是物质的不同形态。人们为了从外界获 得信息，必须借助于感觉器官。
• 指仅含有转换元件的最简单、最基本的传感器构成方式。其特点是不需外能源。
带激励源型
• 它是转换元件外加辅助能源的构成方式。这里的辅助能源起激励作用，它可以是电源，也可以是 磁源。
外源型
• 它是利用被测量实现阻抗变化的转换元件构成，它必须由外电源经过测量电路在转换元件上加入 电压或电流，才能获得电量输出。
人的“五官”——眼、耳、鼻、舌、皮肤分别具有视、听、嗅、味、触觉 等直接感受周围事物变化的功能。
而单靠人们自身的感觉器官，在研究 自然现象和规律以及生产活动中它们 的功能就远远不够了。为适应这种情 况，就需要传感器。传感器是人类 “五官”的延伸，是信息采集系统的 首要部件。
09:35 / 3
表征物质特性
表征物质特性及运动形式的参数很多，根据物质的电特性，可分为电量 和非电量两类。
电量 非电量
• 一般是指物理学中的电学量，例如电压、电流、电阻、电容及 电感等。
• 指除电量之外的一些参数，例如压力、流量、尺寸、位移量、 重量、力、速度、加速度、转速、温度、浓度及酸碱度等。
09:35 / 4
传感器的应用领域
方法二
• 100mm 应变式位移传感器。
在技术文件、产品样本、学术论文、教材及书刊的陈述句子中，作为产品名称应采用与上述相反的顺序。
09:35 / 11
传感器的代号
一般规定用大写汉字拼音字母和阿拉伯数字构成传感器完整代号。传感 器完整代号应包括以下四个部分：应变式位移传感器，代号为 CWY-YB-10
可利用软件对传感器进行线性修正及性能补偿，进而减少系统误差； 一致性与互换性好。
09:35 / 15
传感器的网络化
传感器网络化的目标是采用标准的网络协议，同时采用模块化结构将传 感器和网络技术有机地结合起来。
智能传感器
传 感 器 原 件
信 号
A/D
转
处
换
理
智能算法 微处理器 参数表
网络接口
物 理 层
数
据
TCP/IP
链
协议
路
层
层
用 户 层
通 信 介 质
网络
09:35 / 16
项目思考
传感器的种类有哪些？ 传感器有哪几种获取外界环境信息的方法？ 传感器用到了哪些数据输出接口？
09:35 / 17
传感器输出量能量由外
能量控制型
源供给，但受被测输入
量控制
应变式、电容式、压电式、 以传感器对信号转换的
热电式等
作用原理命名
位移、压力、温度、气体等 以被测量对象命名
模拟式 数字式
输出量为模拟信号 输出量为数字信号
09:35 / 7
传感器分类
按照敏感元件输出能量的来源又可以把传感器分成如下三类：
自源型
09:35 / 8
传感器特性
静态特性
• 是指对静态 的输入信号， 传感器的输 出量与输入 量之间所具 有相互关系。
动态特性
• 是指传感器 在输入变化 时，它的输 出的特性。
线性度
• 通常情况下， 传感器的实 际静态特性 输出是条曲 线而非直线。
09:35 / 9
传感器指标
漂移
量程和范 围
线性度
稳定性
