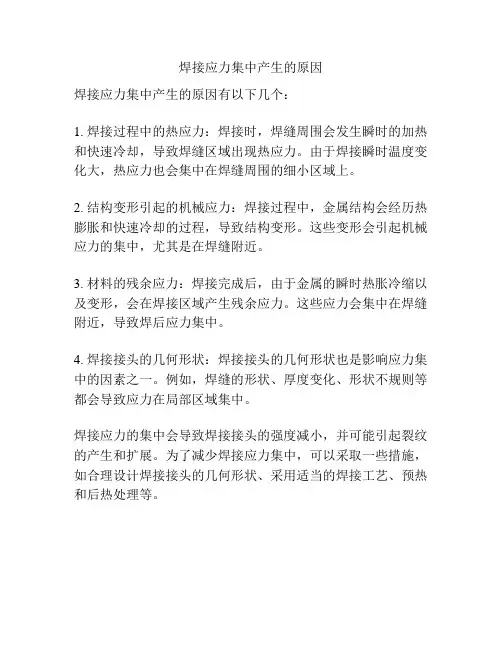

焊接应力集中产生的原因有以下几个:
1. 焊接过程中的热应力:焊接时,焊缝周围会发生瞬时的加热和快速冷却,导致焊缝区域出现热应力。

由于焊接瞬时温度变化大,热应力也会集中在焊缝周围的细小区域上。

2. 结构变形引起的机械应力:焊接过程中,金属结构会经历热膨胀和快速冷却的过程,导致结构变形。

这些变形会引起机械应力的集中,尤其是在焊缝附近。

3. 材料的残余应力:焊接完成后,由于金属的瞬时热胀冷缩以及变形,会在焊接区域产生残余应力。

这些应力会集中在焊缝附近,导致焊后应力集中。

4. 焊接接头的几何形状:焊接接头的几何形状也是影响应力集中的因素之一。

例如,焊缝的形状、厚度变化、形状不规则等都会导致应力在局部区域集中。

焊接应力的集中会导致焊接接头的强度减小,并可能引起裂纹的产生和扩展。

为了减少焊接应力集中,可以采取一些措施,如合理设计焊接接头的几何形状、采用适当的焊接工艺、预热和后热处理等。

焊件焊接应力分析及防变形的工艺措施

焊件焊接应力分析及防变形的工艺措施

焊件焊接应力分析及防变形的工艺措施摘要:焊接是一种特殊而又重要的加工工艺,随着焊接技术的发展,一个重要技术课题是控制焊接件的焊接变形以提高产品制造精度,使焊件焊后加工量减少或不加工即可用于精度要求高的机械产品中,因此,了解焊接应力产生机理,掌握结构件焊接变形规律,在焊接工艺中采取措施进行控制和消除,从而保证焊接质量。

本文主要探讨了焊接应力与焊接变形产生的原因及控制措施,以供参考。

关键词:控制焊接变形;焊接应力;措施1焊接变形的概念焊接变形主要是指在焊接过程中由于焊接工作而导致的焊接件变形。

焊接变形的开始时间是焊接开始的一瞬间。

焊接变形结束的节点是焊接结束后焊接件的温度降低到焊接初始温度。

焊接变形有两种情况,第一种是焊接过程中出现的焊接变形;第二种是焊接完成后出现的焊接变形。

2.随焊挤压旋转控制法在对铝合金框架车身弧焊焊接应力进行控制的多种方法中,随焊挤压旋转控制法,即WTRE的应用,能够有效改善铝合金框架车身结构中焊接接头位置的性能和组织结构,细化焊缝结晶的晶粒大小,使晶粒具有杂乱的生长方向,进而提高铝合金焊缝位置的力学性能。

实践显示,在采用了随焊挤压旋转控制法之后,铝合金材料焊接接头能够增强40MPa左右的抗拉强度。

除此之外,对于热裂纹,随焊挤压旋转控制法也能发挥良好的控制作用。

而且,随焊挤压旋转控制法的操作方法和设施都比较简便,能够优化操作人员的工作强度和环境,在自动化操作方面也具有显著的优势。

随焊旋转挤压控制法是在铝合金焊缝冷却凝固的时候,对其使用圆柱挤压头进行挤压旋转,焊缝金属因此会出现拉伸应变,同附近位置的残余拉应力互相抵消,最终实现降低铝合金框架车身由于失稳而产生应力变形的可能。

随焊挤压旋转控制法应用过程中的挤压旋转装置的主要构成部件包括挤压头、焊枪、焊接夹具以及填丝机构。

其中,挤压头需要对铝合金框架车身的焊缝位置同时施加垂直压力和旋转力,机械装置和挤压头本身的重力是垂直压力的主要来源,电动机则为挤压头提供旋转动力。

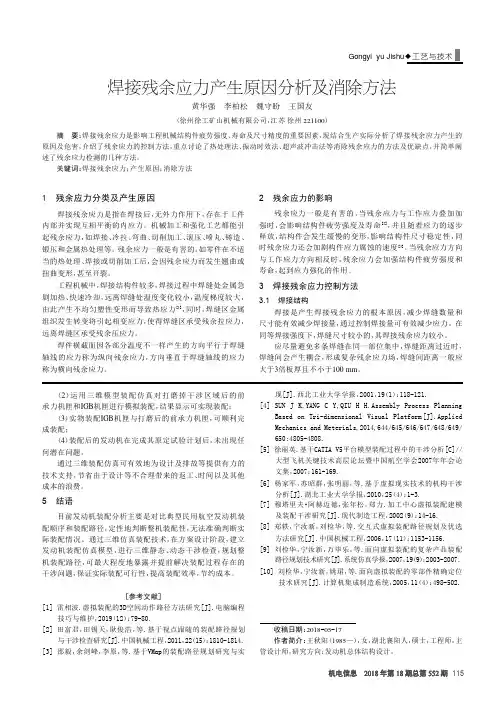

焊接残余应力产生原因分析及消除方法

焊接残余应力产生原因分析及消除方法

(2)运用三维模型装配仿真对打磨掉干涉区域后的前承力机匣和IGB机匣进行模拟装配,结果显示可实现装配;(3)实物装配IGB机匣与打磨后的前承力机匣,可顺利完成装配;(4)装配后的发动机在完成其原定试验计划后,未出现任何潜在问题。

通过三维装配仿真可有效地为设计及排故等提供有力的技术支持,节省由于设计等不合理带来的返工、时间以及其他成本的浪费。

5结语目前发动机装配分析主要是对比典型民用航空发动机装配顺序和装配路径,定性地判断整机装配性,无法准确判断实际装配情况。

通过三维仿真装配技术,在方案设计阶段,建立发动机装配仿真模型,进行三维静态、动态干涉检查,规划整机装配路径,可最大程度地暴露并提前解决装配过程存在的干涉问题,保证实际装配可行性,提高装配效率,节约成本。

[参考文献][1]雷相波.虚拟装配的3D空间动作路径方法研究[J].电脑编程技巧与维护,2019(12):79-80.[2]田富君,田锡天,耿俊浩,等.基于视点跟随的装配路径规划与干涉检查研究[J].中国机械工程,2011,22(15):1810-1814.[3]邵毅,余剑峰,李原,等.基于VMap的装配路径规划研究与实现[J].西北工业大学学报,2001,19(1):118-121.[4]SUN J K,YANG C Y,QIU H H.Assembly Process PlanningBased on Tri-dimensional Visual Platform[J].Applied Mechanics and Meterials,2014,644/645/646/647/648/649/ 650:4805-4808.[5]徐丽英.基于CATIA V5平台模型装配过程中的干涉分析[C]//大型飞机关键技术高层论坛暨中国航空学会2007年年会论文集,2007:161-169.[6]杨家军,苏昭群,张明丽,等.基于虚拟现实技术的机构干涉分析[J].湖北工业大学学报,2010,25(4):1-3.[7]穆塔里夫·阿赫迈德,张年松,郑力.加工中心虚拟装配建模及装配干涉研究[J].现代制造工程,2002(9):14-16.[8]郑轶,宁汝新,刘检华,等.交互式虚拟装配路径规划及优选方法研究[J].中国机械工程,2006,17(11):1153-1156. [9]刘检华,宁汝新,万毕乐,等.面向虚拟装配的复杂产品装配路径规划技术研究[J].系统仿真学报,2007,19(9):2003-2007.[10]刘检华,宁汝新,姚珺,等.面向虚拟装配的零部件精确定位技术研究[J].计算机集成制造系统,2005,11(4):498-502.收稿日期:2018-05-17作者简介:王秋阳(1985—),女,湖北襄阳人,硕士,工程师,主管设计师,研究方向:发动机总体结构设计。

焊接应力产生的原因及处理方法

焊接应力产生的原因及处理方法
采用大型燃油退火炉,进行焊后退火处理。采用多点加热、多点温度控制方式,温控采用热电偶自动控制仪表控制加热,使炉内各部温度均匀的控制在退火温度,保证工件的退火,同时能去除焊接过程中渗入焊缝中的H原子,消除了焊接件的氢脆。
在冷热加工过程中,产生残余应力,高者在屈服极限附近。构件中的残余应力大多数表现出很大的有害作用;如降低构件的实际强度,降低疲劳极限,造成应力腐蚀和脆性断裂。并且由于残余应力的松弛,使零件产生翘曲,大大的影响了构件的尺寸精度。因此降低构件的残余应力,是十分必要的。
焊后消除应力处理:
1、整体热处理:消除应力的程度主要决定于材质的成分、组织、加热温度和保温时间。低碳钢及部分低合金钢焊接构件在650度,保温20~40h,可基本消除全部残余应力。
另外还有爆炸消除应力。
2、局部热处理:大型焊接结构,受加热炉的限制或要求不高时采用这种方法。可采用火焰、红外、电阻、感应等加热方式,应保持均匀加热并具有一定的加热宽度。低合金高强钢,一般在焊缝两侧各100~200mm。
(2)对结构刚度的影响:焊接残余应力降低结构的刚度。
(3)对受压构件承载力的影响:焊接残余应力降低受压构件的承载力。
(4)对低温冷脆的影响:增加钢材在低温下的脆断倾向。
(5)对疲劳强度的影响:焊接残余应力对结构的疲劳强度有明显不利影响。
焊接变形的基本形式有收缩变形、角变形、弯曲变形、波浪变形和扭曲变形等。
热时效(TSR)是将构件由室温(或不高于150℃)缓慢、均匀加热至550℃左右,保温4~8小时,再严格控制降温速度至150℃以下出炉,达到消除残余应力的目的,可以保证加工精度和防止裂纹产生。
振动时效(VSR)又称振动消除应力法,是将工件(包括铸件、锻件、焊接构件等)在其固有频率下进行数分钟至数十分钟的振动处理,以振动的形式给工件施加附加应力,当附加应力与残余应力叠加后,达到或超过材料的屈服极限时,工件发生微观或宏观塑性变形,从而降低和均化工件内的残余应力,使尺寸精度获得稳定的一种方法。这种工艺具有耗能少、时间短、效果显著等特点。近年来在国内外都得到迅速发展和广泛应用。

焊接应力与变形

焊接应力与变形

喷水冷却;紫铜散热板
如图示
返回本章首页
圆筒体对接焊缝焊接顺序 返 回
散热法示意图 返 回
不对称焊缝的焊接 先焊
后焊 返 回
长焊缝(1m以上)焊接 总体的焊接方向

分段退焊示意图

返 回
反变形法
焊接之前
焊接后 返 回
将焊件固定在刚性平台上。 薄板拼接时的刚性固定
将焊件组合成刚性更大或对称的结构 T形梁的刚性固定和反变形
工字梁的扭曲变形
返回本章首页
焊接残余应力基本知识
一、焊接残余应力的分类
1. 按产生应力的原因分 (1)热应力 (2)组织应力(相变应力) (3)凝缩应力应力 (4)拘束应力 (5)氢致应力
2. 按应力存在的时间分 (1)焊接瞬时应力 (2)焊接残余应力
二、焊接残余应力的分布
1. 纵向残余应力 x的分布
利用焊接夹具增加结构的刚性和拘束。 对接拼板时的刚性固定
利用临时支撑增加结构的拘束。
防护罩焊接时的临时支撑


控制残余应力的措施
1. 设计措施 1)尽量减少结构上焊缝的数量和焊缝尺寸。 2)避免焊缝过分集中,焊缝间应保持足够 的 距离。
3)采用刚性较小的接头形式。 减小接头的刚性措施
2.工艺措施
交叉焊缝的焊接 返 回
受力最大的焊缝应先焊 返 回
加热“减应区”法
黄色的区域代表焊缝

红色的区域代表加热区域

焊接残余变形的矫正
1)机械矫正法:平板机、千斤顶(5-300吨手动液压千 斤顶顶起的最大高度是160-180mm)
卷板机(最多可4辊)
如图示
2)火焰矫正法:将伸长的部分加热 500℃-800℃(褐 红色)然后自然或强冷

影响焊接应力和焊接变形的因素及控制措施

影响焊接应力和焊接变形的因素及控制措施

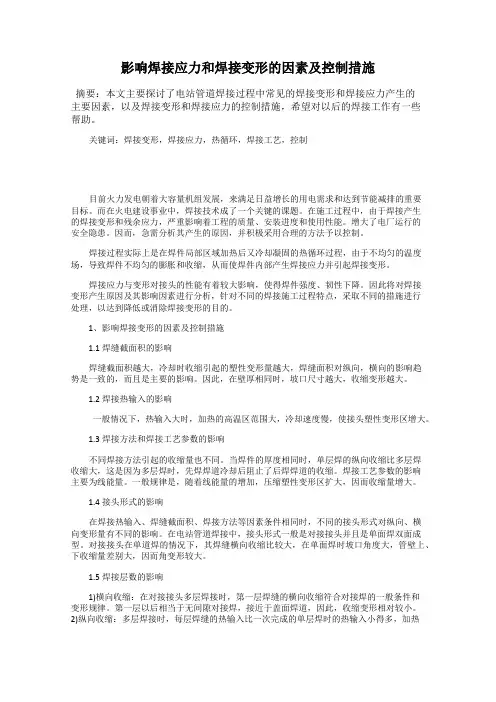

影响焊接应力和焊接变形的因素及控制措施摘要:本文主要探讨了电站管道焊接过程中常见的焊接变形和焊接应力产生的主要因素,以及焊接变形和焊接应力的控制措施,希望对以后的焊接工作有一些帮助。
