水滑石生长机理
水滑石概述——精选推荐
⽔滑⽯概述1.1 ⽔滑⽯概述⽔滑⽯类层状化合物是⼀类近年来发展迅速的阴离⼦型粘⼟，⾃然界含量很少，是⼀类由带正电荷的⽔镁⽯层结构和层间填充带负电荷的阴离⼦所构成的层柱状化合物，具有⼴阔应⽤范围。
它具有与蒙脱⼟类阳离⼦粘⼟类似的层状结构，不同的是⾻架为阳离⼦，层间为阴离⼦，显碱性，层间距可通过填充离⼦半径不同的阴离⼦来调变。
由于它们的主体成分⼀般是由两种⾦属的氢氧化物构成，因此⼜称其为层状双⾦属氢氧化物(Layered Double Hydroxides，简称LDHs)。
⽐较常见的Mg/Al 组分的LDHs，称为⽔滑⽯(Hydrotalcite，简称HT)；其它组分的LDHs 也可称为类⽔滑⽯(Hydrotalcite like compound，简称HTlc)；它们的层插化学产物称为柱撑⽔滑⽯(Pillared Hydrotalcite)。
⽔滑⽯、类⽔滑⽯和柱撑⽔滑⽯统称为⽔滑⽯类材料。
可以通过调变⾦属离⼦和阴离⼦种类、⼤⼩等，改变⽔滑⽯类层状化合物的化学和物理性质，从⽽制得不同性能的材料。
⽔滑⽯于1842年在瑞典⾸次被发现，它是⼀种碳酸型镁铝双氢氧化物，在⾃然状态下以叶状和旋转板状或纤维团状形式存在。
在发现⽔滑⽯的同时，另⼀种由镁铁组成的碳酸型双氢氧化物也被发现，这种物质和其它含有不同物质组成的矿物质⼀样与⽔滑⽯具有基本相同的结构和相似的特征。
佛罗伦萨⼤学的矿物学教授E.Manasse⾸先提出⽔滑⽯及其它同类型矿物质的化学式，他提出⽔滑⽯的精确简式Mg6A12(OH)16CO3·4H2O，并且认为碳酸根离⼦是必不可少的。
这种观点在那时⽐较流⾏，并且持续了很多年。
直到1941年，弗罗德的⼀篇题为“Constitution and polymorphism of the Pyroarite and Sj ogrenite Groups”的发表，这些矿物质的组成及它们之间的关系才真正被认清。
锌铝类水滑石的层板生长和超分子作用的理论研究的开题报告

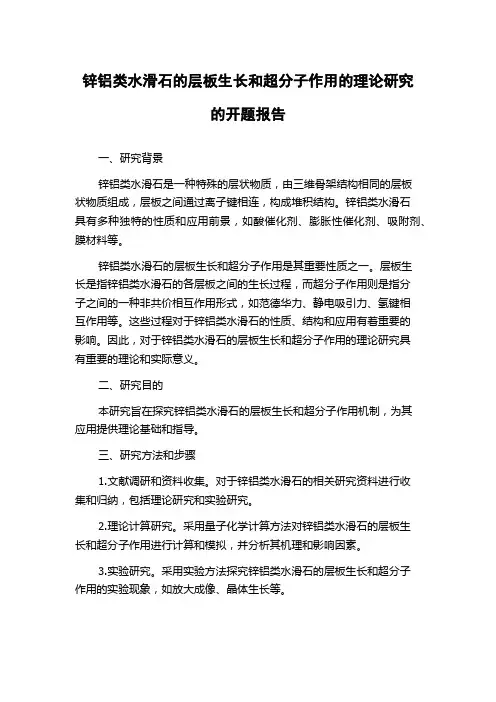

锌铝类水滑石的层板生长和超分子作用的理论研究的开题报告一、研究背景锌铝类水滑石是一种特殊的层状物质，由三维骨架结构相同的层板状物质组成，层板之间通过离子键相连，构成堆积结构。
锌铝类水滑石具有多种独特的性质和应用前景，如酸催化剂、膨胀性催化剂、吸附剂、膜材料等。
锌铝类水滑石的层板生长和超分子作用是其重要性质之一。
层板生长是指锌铝类水滑石的各层板之间的生长过程，而超分子作用则是指分子之间的一种非共价相互作用形式，如范德华力、静电吸引力、氢键相互作用等。
这些过程对于锌铝类水滑石的性质、结构和应用有着重要的影响。
因此，对于锌铝类水滑石的层板生长和超分子作用的理论研究具有重要的理论和实际意义。
二、研究目的本研究旨在探究锌铝类水滑石的层板生长和超分子作用机制，为其应用提供理论基础和指导。
三、研究方法和步骤1.文献调研和资料收集。
对于锌铝类水滑石的相关研究资料进行收集和归纳，包括理论研究和实验研究。
2.理论计算研究。
采用量子化学计算方法对锌铝类水滑石的层板生长和超分子作用进行计算和模拟，并分析其机理和影响因素。
3.实验研究。
采用实验方法探究锌铝类水滑石的层板生长和超分子作用的实验现象，如放大成像、晶体生长等。
4.数据分析和结果验证。
根据实验和理论计算的结果进行数据分析和结果验证，探究锌铝类水滑石的层板生长和超分子作用机制，揭示其内在联系和影响因素。
四、研究意义本研究可以为锌铝类水滑石的理论研究和实际应用提供重要的参考和指导，有助于深化对于该物质的认识和掌握，并拓宽其应用领域。
五、预期成果本研究预期可以揭示锌铝类水滑石的层板生长和超分子作用机制，并提出其在催化、吸附、膜技术等方面的应用前景，可望取得理论和实践上的重要成果。
制备水滑石的方法
制备水滑石的方法嘿，朋友，今天我来给你唠唠水滑石的制备方法，那可真是化学世界里一场奇妙的“魔术表演”呢。
首先呢，共沉淀法就像是一场集体跳伞。
把含有构成水滑石的金属离子的盐溶液混合在一起，就好比把一群性格各异的小伙伴凑到了一块儿。
然后慢慢加入沉淀剂，这沉淀剂就像一个指挥家，一声令下，金属离子们就纷纷“抱成团”，从溶液这个“天空”中降落下来，形成水滑石的前驱体。
这个过程可不能太快哦，就像跳伞的时候要慢慢来，不然就乱套啦。
接下来是水热合成法，这就像是把材料放进一个高温高压的“魔法高压锅”里。
把前驱体放在密封的反应釜中，提高温度和压力，就像给这些小粒子们创造了一个超级刺激的环境。
在这个“魔法高压锅”里，粒子们受到强大的力量驱使，乖乖地按照水滑石的结构排列起来，就像一群调皮的孩子被老师训得规规矩矩的。
还有离子交换法呢。
想象一下，水滑石就像一个装满宝藏的宝箱，不过这个宝箱有一些小空间可以交换东西。
把已经做好的水滑石放到含有其他离子的溶液里，那些离子就像一群小偷，偷偷摸摸地钻进宝箱里，把原来的离子给替换出来，这样就得到了成分不同的水滑石啦。
溶胶 - 凝胶法也很有趣哦。
把金属醇盐等原料混合在一起，就像是在做一锅特殊的“化学粥”。
慢慢地水解和缩聚反应就开始了，就像粥在慢慢变稠。
最后形成的凝胶就像一块软软的果冻，经过干燥和煅烧后，就变成了我们想要的水滑石，这过程就像把果冻变成了一块硬邦邦的糖果。
尿素分解法也有它的独特之处。
尿素就像一个慢性子的小炸弹，在溶液里慢慢分解，释放出氢氧根离子。
这个过程就像一场慢条斯理的烟花秀，氢氧根离子一点点地出现，然后和金属离子结合，逐渐构建起水滑石的结构，就像搭积木一样，一块一块地慢慢搭成一个完整的水滑石大厦。
微乳液法像是在微观世界里玩一场捉迷藏。
把反应体系做成微乳液，就像把反应场地分成了一个个小小的“房间”。
金属离子和反应试剂就在这些“房间”里偷偷摸摸地反应，最后形成水滑石，就像在小角落里偷偷做成了一个小宝贝。
水滑石生长条件
水滑石生长条件水滑石是一种自然界中常见的矿物，具有类似膨润土的属性。
在矿物学中，水滑石属于硅酸盐矿物，化学式为Mg3Si4O10(OH)2。
在自然条件下，水滑石的生长主要受到以下几个要素的制约：温度、pH值、离子浓度、溶液成分和生长时间等。
温度是水滑石生长的重要因素之一，因为水滑石的晶体结构是由层状的硅氧簇和镁离子层交替排列形成的。
温度的变化会直接影响水滑石结晶中的离子运动速率，从而影响水滑石结晶的速度和质量。
通常情况下，水温较低，水滑石的生长速度较慢，而温度升高则会加速水滑石生长的速度。
pH值也是影响水滑石生长的重要因素之一。
水滑石在中性到碱性条件下稳定，但在酸性条件下易被溶解，因此pH值的变化直接影响水滑石的形成和生长。
适宜的pH值范围为7.5~10.5，此时水滑石的生长速度较快，晶体形状和质量也较好。
离子浓度也是影响水滑石生长的关键因素之一。
水滑石的结晶主要是靠镁、硅和氢氧根等离子体在水溶液中的互相作用形成的。
当溶液中的离子浓度过高或过低时，会影响到晶体的正常形成和生长。
因此，对于水滑石生长的离子浓度需要控制在适当的范围内才能促进水滑石的生长。
溶液成分也是影响水滑石生长的因素之一。
溶液成分包括水质、溶液中所含的离子物种、有机物质等。
不同的组合、浓度和温度会对水滑石结晶的形成和生长产生不同的影响。
普遍认为，水质干净、溶液中无杂质的情况下，水滑石的结晶和生长更容易进行。
生长时间也是影响水滑石生长的重要因素之一。
时间的长短会直接影响到水滑石晶体的大小和形状。
而且当溶液在生长一段时间之后，对水滑石结晶的影响也会逐渐增大，从而影响到晶体的形状和质量。
综上所述，水滑石的生长受到诸多因素的影响，其中温度、pH值、离子浓度、溶液成分和生长时间等是影响水滑石结晶的关键因素。
若想促进水滑石晶体的生长，需要在这些要素的基础上进行控制和调整，从而得到理想的晶体形态和品质。
水滑石的合成及应用研究
水滑石的合成及应用研究水滑石的合成及应用研究（北京化工大学应用化学）前言；介绍了水滑石类化合物的结构和性质，综述了水滑石类化合物的制备方法及其在催化材料、红外吸收材料、萦外阻隔材料、胆燃抑烟材料、热德定剂、生物医药材料、分离与吸附材料等方面的应用研究进展，并指出了当前水滑石类化合物制备与应用研究中存在的问题.关键词；水滑石类化合物层状双金属氢氧化物合成与制备应用Research and Application Progress of Hydrotalcite-like Compounds Abstract; Water talc is a kind of layered double hydroxyl compound metal oxides is the HT and HTLCs Because of its special crystal chemical properties, it has good thermal stability, adsorption and ion exchange sex, widely used in chemical,material, environmental protection and medicine, etc. There is introduces the structure and properties of hyrotalcite-like compounds, then reviews the research and application progress in its preparation and application as catalytic materials, infrared absorption materials, ultraviolet blocking materials, flame retardant and smoke suppressant materials, heat stabilizer, biomedical materials, separation and adsorption materials in recent years. The problems related to the preparation and application of hydrotalcite-like compounds are also discussedKey words ： hydrotalcite-like compound, layered double hydroxides, preparation, application水滑石（Layered Double Hydroxides 简称LDHs），其化学组成[M2+1- xM3+x （OH）2]x+（Ax/nn-）. mH2O（M2+，M3+分别代表二价和三价金属阳离子，下标x 指金属元素的含量变化，An- 代表阴离子），是一类典型的阴离子层状材料，其主体一般是由两种或两种以上金属的氢氧化物构成类水镁石层，层板内离子间以共价键连接，层间阴离子以弱化学键与层板相连，起着平衡骨架电荷的作用[1]. 水滑石类化合物为阴离子型层状化合物，层间具有可交换的阴离子，主要由水滑石(Hydrotalcite, HT)、类水滑石（Hydrotalcite-like compound, HTLC)和它们的插层化学产物—插层水滑石构成。
水滑石——精选推荐
水滑石的制备及应用研究摘要：水滑石及类水滑石化合物具有特殊的层状结构及物理化学性质，具有孔径可调变的择形吸附的催化性能，在吸附、催化领域中占有重要位置。
综述了水滑石的结构、合成方法和应用。
自然界存在的水滑石是镁、铝的羟基碳酸化物，后来人们合成了各种类型的类水滑石化合物(hydrotalcite-like compounds，简称HTLcs)，是水滑石中的Mg2+，Al3+，被其他同价离子同晶取代后的化合物，它在结构上与水滑石相同。
由于HTLcs具有离子交换性，又具有孔径可调变的择形吸附的催化性能，近年来越来越受人们重视。
近年来，对于层状双金属氢氧化物(Layerdouble hydroxides简称LDHs)的研究已成为材料科学领域的热点，水滑石及类水滑石化合物因具有特殊的层状结构及物理化学性质，在吸附、催化领域中占有重要位置，对它研究也越来越多。
1 结构水滑石分子组成是Mg6Al2(OH)16CO3·4H2O，它是一种阴离子型层状化合物。
水滑石中的Mg2+、A13+被M2+、M3+同晶取代得到结构相似的一类化合物，称为类水滑石，分子通式：M2+1-XM3+X(OH)2(An-)X/n·yH2O，其中M2+=Mg2+、Ni2+、Co2+、Zn2+、Cu2+等；M3+=Al3+、Cr3+、Fe3+、Sc3+等；An-为在碱性溶液中可稳定存在的阴离子，如：C032—、NO3—、Cl—、OH—、S042—等；x=0.2～0.33，y=0～6。
不同的M2+和M3+，不同的填隙阴离子A—，便可形成不同的类水滑石。
其结构非常类似于水镁石Mg(OH)2，由MgO6八面体共用棱形成单元层，位于层上Mg2+、Al3+、OH—层带有正电荷。
层间有的Mg2+可在一定范围内被A13+同晶取代，使交换的阴离子CO32-与层板上的正电荷平衡，使得这一结构呈电中性。
此外，在氢氧化物层中同时存在着一些水分子，这些水分子可以在不破坏层状结构的条件下去除。
纳米晶MgAl水滑石的水热合成及合成机理
医药、纳米材料、功能高分子材料等领域受到广泛 的重视［１－－４１．
制备ＬＤＨｓ型化合物的方法主要有共沉淀法、 溶胶一凝胶法、水热法、焙烧复原法和离子交换法 等”］，其中最常用的是共沉淀法，即Ｍ２＋和Ｍａ＋ 的可溶性盐溶液在较强的碱性条件下发生共沉淀 反应而成．共沉淀法制备的ＬＤＨｓ结晶度较低，粒 度细小，须经过陈化、水热反应等后处理，操作复 杂繁琐．溶胶一凝胶法制备过程中要使用有机溶 剂，成本高，且产物的结晶度低．焙烧复原法和离子 交换法属于间接合成法，主要是用已合成的ＬＤＨｓ
晶粒度是纳米材料的重要物理参数，与合成 工艺有密切的关系．采用全谱拟合法程序ＴＯＰＡＳ
Ｐ（Ｖ２．１）中的基本参数法（ＦＰＡ）［１２］，对步进扫描获得 的数字衍射谱进行处理，求得Ｌ００３和Ｌｎｏ，其中， Ｌ００３代表垂直于Ｍｇ。Ａ１ ＬＤＨｓ层面方向上的厚度， Ｌ１１０代表平行于晶粒层面方向上的厚度，ＬｌｌＯ／Ｌ００３ 为径厚比．不同条件下制备的Ｍｇ－Ａ１ ＬＤＨｓ晶粒度 见表２和表３．
万方数据
２０／ｆ。）
图４不同Ｍｇ、Ａ１源制备的Ｍｇ－Ａ１ ＬＤＨｓ的ＸＲＤ 图谱 Ｆｉｇ．４ ＸＲＤ ｐａｔｔｅｒｎｓ ｆｏｒ Ｍｇ－Ａ１ ＬＤＨｓ ｐｒｅｐａｒｅｄ ｗｉｔｈ
ｄｉｆｆｅｒｅｎｔ ｐｒｅｃｕｒｓｏｒｓ
１０
２０
３０
４０
５０
６０
７０
２０／（ｏ）
图５以Ｎａ２Ｃ０３和ＮａＨＣ０３为反应物制备的Ｍｇ－Ａ１ ＬＤＨｓ的ＸＲＤ图谱 Ｆｉｇ．５ ＸＲＤ ｐａｔｔｅｒｎｓ ｆｏｒ Ｍｇ－Ａ１ ＬＤＨｓ ｐｒｅｐａｒｅｄ ｗｉｔｈ
２实验部分
２．１实验原料及方法 镁源选择ＭｇＯ、 Ｍｇ（ＯＨ）２和（ＭｇＣ０３）４
Ｍｇ（ＯＨ）２．５Ｈ２０（碱式碳酸镁）；铝源选择ＡＩ（ＯＨ）３和 Ａ１２０３；其余起始物有ＮａＯＨ、Ｎａ２Ｃ０３、ＮａＨＣＯａ 和去离子水．所用试剂均为Ａ．Ｒ级．将计量的各反 应物加入２３ｍＬ内衬聚四氟乙烯的压力釜中混合， 充分搅拌，在控温加热箱中加热一定时间，自然冷 却至室温．所得产物抽滤、水洗，６０。Ｃ干燥． ２．２产物表征
水滑石的制备方法
共沉淀法共沉淀法是最常用的合成类水滑石化合物的方法。
此法是以可溶性金属离子盐溶液与碱溶液反应生成沉淀物，晶化后过滤、洗涤、干燥后制得。
金属离子盐主要采用含M2 +、M3 + 的硝酸盐、硫酸盐、氯化物等可溶性盐; 碱溶液可用氢氧化钾、氢氧化钠、氨水、碳酸钠、碳酸钾、尿素等。
反应过程必须在过饱和状态下进行。
例如王龙等用0． 2 mol Mg ( NO3) 2·6H2O 和0． 05 mol Al( NO3) 3·9H2O 配成盐溶液，以NaOH 和Na2CO3配成碱溶液，将两溶液以1 滴/s 速度滴加至烧杯中，恒温40 ℃，pH 值保持在9 ～ 10 之间，滴加完毕后搅拌1 h，于60 ℃晶化12 h 抽滤后洗涤至中性，将沉淀烘干得到Mg /Al 水滑石。
该合成方法的关键在于调节溶液的pH 值，pH 值是根据水滑石类化合物中低价金属和高价金属的氢氧化物的溶度积常数确定的。
共沉淀法具有以下优点: ①此方法可以在常温常压下进行; ②几乎所有的M2 +、M3 + 都可以用此方法制备相应的LDHs，并且产物中的M2 + /M3 + 值和初始加入盐的比例相同; ③通过选择不同种类的盐可以得到层间不同阴离子的LDHs水热合成法水热合成法是指在密闭的压力容器中，温度为100 ～ 1 000 ℃、压力为1 MPa ～1 GPa 条件下利用水溶液中物质溶解或反应生成该物质的溶解产物并达到过饱和态而结晶生长的方法。
用共沉淀法制备LDHs，由于沉淀粒子是渐次产生，从第一个粒子的形成到最后一个粒子的产生，其时间相差很大，必然导致粒子大小不均。
为了最大限度的保证水滑石的生长环境一致，Ts Stanimirova提出水热法来合成LDHs。
它是将M2 +、M3 + 盐的混合液和沉淀剂快速混合成核，把得到的浆液迅速放入高压釜中，将高压釜放入烘箱中，在一定温度下晶化一段时间后，经过滤、洗涤、干燥得到LDHs。
该方法可使水滑石的成核与晶化过程分开，使其更好的结晶，并可以通过对晶化温度和晶化时间的调节，有效控制晶相结构及晶粒尺寸，大大缩短了水滑石的合成时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主讲人： 组员：
水滑石的SEM(扫描电镜 )图
水滑石（HT）属于层状化合物。层状化 合物是指具有层状结构、层间离子具有 可交换性的一类化合物，是一类重要的 无机功能材料。
为什么水滑石能形成稳定的层状结构？
通式： [M2+1-XM3+X(OH)2 ] X+（An-X/n） ﹒mH2O （其中M2+和M3+ 为二价和三价金属离子，A为层
间阴离子，m为层间结合水数目， x 为金板层的电 荷数） [M2+1-XM3+X(OH)2 ] X+所组成的板层称为金属板层
天然水滑石—镁铝水滑石（母体）
化学式： Mg6 Al 2(OH) 16CO 3﹒4H2 O
镁铝水滑石的生长机理
1、晶体结构
对称性: D3d 宏观对称元素:3m 空间群：P3m1
图5 生长基元叠合的过程
4、两两层金属板层的叠合 • 在z 方向上除游离羟基与水结合之外，由于层 板（[M2+1-XM3+X(OH)2 ] X+）带正电，所以 自然能通过静电作用吸引体系中游离的带负电 荷的阴离子An-（即是 CO32-） • An- 又将再吸引另一带正电的大维度金属板层， 这样循环生长下去，最终生长为层状结构的镁 铝水滑石。
结论
• 水滑石的生长是生长基元先叠合为金属板 层, 然后再吸附阴离子An及H2O,依此循环 而组成层状化合物.
谢谢，请多多指教
伸展方向：{0001}、{0110}
图1 水滑石晶体结构
图2 水滑石的层状结构
为研究其生长机理, 我们采用Raman 光谱分析 了镁铝水滑石生长溶液拉曼位移
从图3可看出, 镁铝水滑石在整 个生长过程中具有相同的生长基元.
镁铝水滑石生长液、残留液及远离晶面溶液的拉曼位移
2.生长基元 ：[Mg (OH) 6] 4- 及 [Al(OH) 6] 3 八面体
图4 [Mg(Al)-(OH)6]4(3)
3、镁铝水滑石晶体生长形态
生长基元[Mg (OH) 6] 4- 及 [Al(OH) 6] 3开始叠合，叠合的过程是基元羟基[ — (OH) ]相互脱水而达到八面体共棱相结合的 过程。-------------形成金属板层
水滑石的金属层板的形成过程
大维度的生长 基元在同一 平面内通过 共棱联结为 水滑石的金 属层板.
