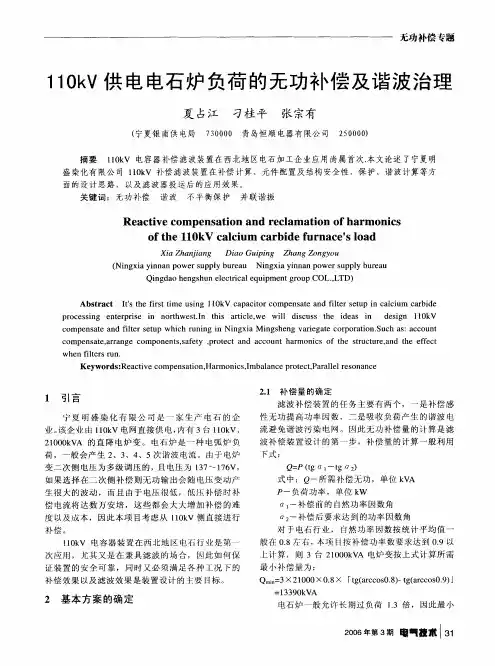

110kV供电电石炉负荷的无功补偿及谐波治理
Qm X21000 X0.SX 「 in=3 tg(arccoso.8)一 tg(arccos0 9)」
= 13 3 9 0 k V A
2 基本 案的确定
电石炉一般 允许长期过负荷 1 3 倍 ，因此最 小
面的设计思路，以及滤波器投运后的应用效果。 关键词: 无功补偿 谐波 不平衡保护 并联谐振
React ve comPensation and r eclamation of har onics i m
o f t h e l l o k V ca lciu m c a r b i d e f r n a c e ’ l o a d u s
Xia Z an ia ng h j Diao Gui ing Z ang Z ng ou P h o y (Ningxia yinnan Power suPPIy bur au Ningxia yinnan Power suPPly bur au e e Qingdao hengshun electrical equiPment grouP COL.， D) T L
2
3
校核出一个最佳方案，这个计算过程由于计算量十 分庞大而往往需要借助计算机进行。表 2 是本项 目 依据系统条件通过加算机优化设计后所得出的两个 滤波支路的电容 电感参数。
由于电石 电弧的不稳定性，电弧型负荷的谐波
表 1 谐波电流估算值
谐波次数
2
3
4
5
6 0 5 0 .7 2
1 .2 4
7 0 .5 0 .7 2 1.2 4
谐波电流百分比1祖，
单台电炉谐波电流，A 三台电炉谐波电流合成，A
电石炉无功补偿与谐波抑制
电石炉无功补偿与谐波抑制发布时间：2023-02-23T02:10:44.677Z 来源：《新型城镇化》2023年1期作者：秦鹏山[导读] 对用户自身和供电电网的电能质量危害很大。
本文针对某厂电石炉运行时谐波较大和补偿后功率因数仍然很低的情况进行了分析，提出了具体的治理方案。
新疆圣雄电石有限公司新疆吐鲁番 838100摘要：电石炉运行时，很低的功率因数使得损耗增加效率降低，产生的谐波使电网电能质量降低。
讨论了电石炉无功补偿的方法，针对某厂电石炉实际运行的情况，给出了无功补偿和谐波抑制的方案，收到了节能增效的效果。
关键词：电石炉；无功补偿；谐波抑制电石炉是一种高耗能的冶炼设备，具有电阻电弧炉的特性。
它的功率因数由炉内电弧及炉料的电阻R和电源回路中的电阻r和电抗决定x。
通常电石炉的自然功率因数都在0.8以下，这样低的功率因数使得短网损耗很大，炉变容量不能充分利用，整个系统效率很低。
同时，工业电弧炉也是现代电力系统中主要的谐波源之一，对用户自身和供电电网的电能质量危害很大。
本文针对某厂电石炉运行时谐波较大和补偿后功率因数仍然很低的情况进行了分析，提出了具体的治理方案。
1 电石炉实际运行情况某厂有三台电石炉，其中12 500 k V·A两台、16 500 k V·A一台，分别经相同容量的电石炉变压器接在35 k V母线上。
根据运行资料，两台12 500 k V·A的电石炉功率因数为0.77，16 500 k V·A的电石炉功率因数为0.84；向电网注入2、3、4、5、6、7次谐波，其中3、5次谐波超过了国家标准规定的上限值。
因此，要对电石炉负荷进行无功补偿和谐波抑制。
鉴于此，该厂在35 k V进线处实施了无功补偿，测量结果显示，补偿装置投运功率因数没有提高。
因此，需要寻找原因，并重新设计补偿方案。
2无功补偿装置2.1高压补偿电石炉变压器高压侧电压一般为10kv、53kv或11kv。
谐波治理与无功补偿应用案例
谐波治理与⽆功补偿应⽤案例谐波治理与⽆功补偿应⽤案例⼀、钢铁⾏业的应⽤河北某钢铁公司专业⽣产多品种的不锈钢榜、线型材，炼钢年设计产能30万吨，轧钢年设计产能45万吨，年产值逾60亿元。
公司职⼯1000余⼈，⼚区建筑⾯积6万多平⽅⽶。
⼆、电⽹状况及⽤电设备（1）1#变压器容量为16000KVA，变⽐为35KV/10KV，下带负载为2台7200KVA中频炉变和⼀台1800KVA加热炉变，中频炉运⾏产⽣的特征谐波以11、13次为主，滤波装置接⼊10KV母线。
（2）4#变压器容量为20000KVA，变⽐为35KV/10KV，主要负载为10KV母线侧2台8000KVA中频炉变和总功率为4200KW 直流轧机，滤波装置接⼊10KV母线。
三、投资效果分析1、总投资：本项⽬分2段实施，分别为1#变、4#变。
本案列仅讨论1#变，1#变谐波滤除及⽆功补偿装置总投资五⼗多万元。
2、谐波治理及⽆功补偿效果滤波装置投⼊后，系统10KV侧谐波电压畸变率由10.5%降到了3.85%，谐波电流畸变率也由10.20%降到了7.1%，各次谐波均在国标允许值以内。
系统功率因数也从0.827提升到了0.99，滤波装置投⼊后，系统消耗的总⽆功功率减少了4800Kvar。
3、节电效果（1）线路频率损后的节电设公司1#主变最⼤负荷全年耗电时间为3000⼩时(τ),线路电能损耗于传输电能⽐为0.03以δ表⽰.则,补偿后的全年节电量:△W L=S L*cosφ1*δ*τ*{1-[cosφ1/cosφ2]2}=0.8×16000×0.827×0.03×3000×[1-(0.827/0.99)]≈288000(kw·h)注:0.8为主变负荷率（2）补偿后变压器全年节电量:△W T=△P d*(S1/S2)2*τ*[1-(cosφ1/cosφ2)2]=240×{(0.8×16000)/16000}2×3000×0.30218≈140000(kw·h)式中P d为变压器短路损耗,为240KW（3）补偿投⼊后的全年总的节电效果:△W=△W L+△W T=288000+140000=428000(kw·h)= 428000x0.58元=24.8万元式中：电费按0.58元/度，负荷1年⼯作时间为3000⼩时（4）⼒率电费的节约:根据浙江地区的电费计价⽅式，⽤户全年应交纳的功率因数调整电费约为：（以当地供电局功率因数考核点为0.9计算，补偿前⽤户系统的功率因数为0.827,则功率因数罚款⼒率为+3.5%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
赞比亚谦比西钢厂电弧炉无功补偿及谐波治理工程案例
2012-07-03 11:06:20| 分类：专业篇|举报|字号订阅
作者：北京赤那思电气技术有限公司,平孝香,郭秀霞
来源：输配电产品应用开关卷总第78期
1概述
随着炼钢业和冶炼技术的发展，越来越多的电弧炉设备投入到生产当中，其容量越来越大。
由于其自身的工作特性，造成了日益严重的谐波污染问题，严重影响到了电能质量，对其谐波治理已经迫在眉睫。
本文以赞比亚谦比西钢厂项目为例介绍了电弧炉的无功补偿及谐波治方案。
研究了电弧炉系统的电气模型、并对其产生的谐波电流进行了分析，结合实际电弧炉系统的谐波测试情况对该电弧炉系统谐波给出了治理方案。
2电弧炉的工作特点
电弧炉属非线性负荷，在工作的过程中会产生高次谐波，而且电弧炉的用电量很大，电炉变压器的容量从数兆伏安到数十兆伏安。
从钢铁的冶炼工艺分,电弧炉的工作过程可分为三个阶段：熔化期、氧化期和还原期。
钢铁在熔化期的用电量很大，氧化期和还原期的用电量明显降低。
钢铁在熔化期内不仅电弧炉的用电量最大，而且在这个阶段由于下降电极起弧和炉料崩塌使电极接触废钢而造成短路,其后快速提升电极又拉断电弧造成断路,短路期间内产生很大的电流,造成三相不平衡。
在冶炼过程中由于电磁力和炉内气流的作用以及钢液和炉渣的流动，使电弧放电的路径不断变化和弧隙电离程度不断变化，从而引起负荷电流变化大、变化速度快、变化频繁而无规则。
3用户供电系统参数及考核指标
3.1主变压器参数
型号：
额定容量：Se=31.5MVA
电压变比：110/10kV
短路阻抗百分数：UK=10.47%
系统短路容量
110kV侧：Sdmax=870MVA
Skmin1=652MVA
3.210KV电弧炉的谐波发生量
表1电弧炉谐波发生量
3.3电弧炉供电系统图
3.4考核的技术指标
3.4.1平均功率因数要求
10kV母线的月平均功率因数：cosφ≥0.95，不过补。
3.4.2闪变要求
满足国家标准GB12326-2000《电能质量电压允许波动和闪变》的要求：10kV电压波动：△U≦1.25%
闪变：Pst=0.9，Plt=0.7
110kV电压波动：△U≦1.0%
闪变：Pst=0.8，Plt=0.6
3.4.3谐波电压要求
按国标GB/T14549-93的规定，供电系统各电压等级下允许的电压畸变率如表二所示。
表2GB/T14549－93所规定的电压畸变率限值
3.4.4谐波电流要求
谐波电流允许值
按GB/T1459-93的要求，当考核点在110kV母线时，注入考核点110kV母线
的各次谐波电流允许值在短路容量为870MVA时如表3。
表3短路容量为870MVA，注入110kV母线各次谐波电流允许值
表4短路容量为652MVA，注入110kV母线各次谐波电流允许值
4基波补偿容量的确定
正常运行时的自然功率因数值=0.70
功率因数为0.70时,系统中存在的无功功率和有功功率相等,功率因数提高到0.95时,系统中存在的无功功率和有功功率的比值为1:3，则需补偿的无功功率为：12.985÷3×2=8.656Mvar
将功率因数提高到0.95以上,取10KV系统无功功率补偿容量：Q=10622Kvar 5滤波器的设计
5.1滤波器的设计原则
1）滤波器在滤除系统谐波的同时具有无功功率补偿的作用；
2）滤波器投入后保证PCC点的各项谐波指标满足国家标准关于谐波限值的要求；
3）考核点月平均功率因数满足平均功率因数≥0.95；
4）仿真计算滤波器投入后不与系统发生并联谐振，即在各种运行方式下谐振点不在主要次谐波频率下；
5）对滤波器过电流、过电压安全性能进行校核；
6）以最经济的投资来实现本项目滤波器的技术、安全指标；
7）滤波器的分组充分考虑负荷变动、而PCC点处又不允许无功倒送时能方便的切除部分滤波补偿支路，同时保证各项谐波指标不超出规定的要求。
5.2滤波补偿装置的配置
滤波补偿装置主要由滤波电容器、滤波电抗器、控制器及保护装置、投切滤波器的开关组成。
针对系统的谐波情况分别做四条无源滤波器，滤除系统中2次、3次、4次、5次谐波。
5.3滤波及补偿装置最大输出的基波无功功率：10622Mvar
5.4动态响应时间<100ms
5.5滤波器的技术参数
a) 根据谐波电流仿真计算滤波器的安装容量：15600kvar
b) 基波容量：10622kvar
c) 系统电压：10kV
5.6滤波器参数确定
5.6.1根据各次谐波发生量的情况以及无功需求，经过计算机专用程序的优化仿真设计，确定滤波器组的支路设置及容量分配见下表五
表5滤波支路的配置及容量分配
5.6.2滤波器主设备参数
表6滤波器各主要元件的基本参数
6滤波器投入运行后的滤波效果
6.1谐波电压
滤波器投入前后，PCC点母线的电压畸变率以及各支路电容器的谐波电压见下表。
表7滤波器投入前后PCC点谐波电压变化
谐波电压畸变率满足PCC点电压畸变率的要求。
6.2谐波电流计算结果
表8最小运行方式下流入系统及各滤波支路的谐波电流
谐波电流满足国家标准GB/T1459-93的要求
6.3平均功率因数要求
滤波器投入运行后10kV母线的月平均功率因数：cosφ=0.97，不过补。
6.4电压闪变达到国家标准GB12326-2000《电能质量电压允许波动和闪变》的要求：
10kV电压波动：△U﹤1.25%
闪变：Pst=0.9，Plt=0.7
110kV电压波动：△U﹤1.0%
闪变：Pst=0.8，Plt=0.6
6.5滤波器投入运行后，滤波效果良好，在各种运行方式下未与系统发生并联谐振。
7结论
该电弧炉安装滤波器后，通过滤波器投入前和投入后对测量结果的分析，有以下结论：
7.1滤波器投入运行后，滤波效果满足国标GB/T1459-93的有关规定。
7.2电压闪变达到国家标准GB12326-2000《电能质量电压允许波动和闪变》的要求。
7.3测量点的功率因数从0.70提高到0.97，节能效果明显。
