计算变压器两侧电流

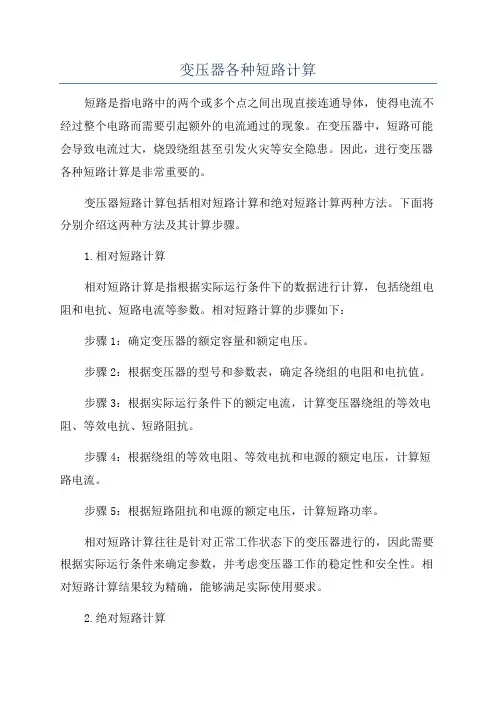

变压器各种短路计算
变压器各种短路计算短路是指电路中的两个或多个点之间出现直接连通导体，使得电流不经过整个电路而需要引起额外的电流通过的现象。
在变压器中，短路可能会导致电流过大，烧毁绕组甚至引发火灾等安全隐患。
因此，进行变压器各种短路计算是非常重要的。
变压器短路计算包括相对短路计算和绝对短路计算两种方法。
下面将分别介绍这两种方法及其计算步骤。
1.相对短路计算相对短路计算是指根据实际运行条件下的数据进行计算，包括绕组电阻和电抗、短路电流等参数。
相对短路计算的步骤如下：步骤1：确定变压器的额定容量和额定电压。
步骤2：根据变压器的型号和参数表，确定各绕组的电阻和电抗值。
步骤3：根据实际运行条件下的额定电流，计算变压器绕组的等效电阻、等效电抗、短路阻抗。
步骤4：根据绕组的等效电阻、等效电抗和电源的额定电压，计算短路电流。
步骤5：根据短路阻抗和电源的额定电压，计算短路功率。
相对短路计算往往是针对正常工作状态下的变压器进行的，因此需要根据实际运行条件来确定参数，并考虑变压器工作的稳定性和安全性。
相对短路计算结果较为精确，能够满足实际使用要求。
2.绝对短路计算绝对短路计算是指在考虑系统故障和其他异常情况下，通过假设变压器两侧电压相等进行计算。
步骤1：确定变压器的额定容量和额定电压。
步骤2：根据变压器的型号和参数表，确定各绕组的电阻和电抗值。
步骤3：在电源两侧假设等值短路电阻和电抗。
步骤4：根据等值短路电阻和电抗，计算变压器两侧的短路电流。
绝对短路计算假设变压器两侧电压相等，可以简化计算。
但由于没有考虑实际运行条件和系统的稳定性，计算结果一般较为保守。
综上所述，变压器各种短路计算是确保变压器在正常工作状态下保持安全稳定运行的重要手段。
相对短路计算和绝对短路计算是两种常用的方法，可以根据具体情况选择合适的计算方法，并结合实际数据和运行条件，以得到准确可靠的短路计算结果。

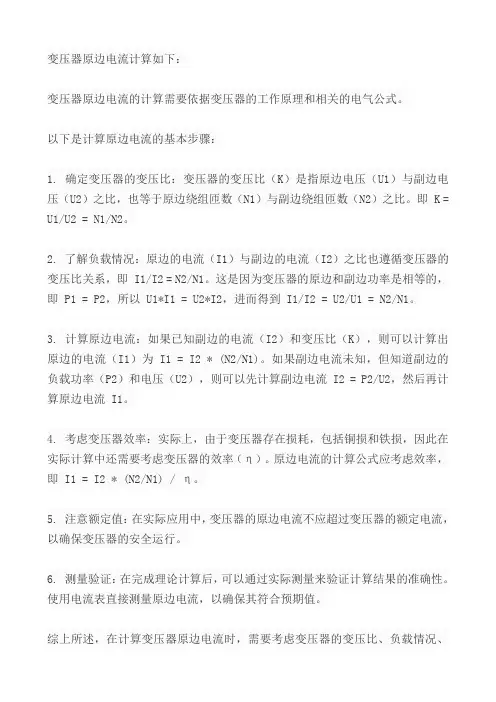

变压器原边电流计算
变压器原边电流计算如下：
变压器原边电流的计算需要依据变压器的工作原理和相关的电气公式。
以下是计算原边电流的基本步骤：
1. 确定变压器的变压比：变压器的变压比（K）是指原边电压（U1）与副边电压（U2）之比，也等于原边绕组匝数（N1）与副边绕组匝数（N2）之比。
即 K = U1/U2 = N1/N2。
2. 了解负载情况：原边的电流（I1）与副边的电流（I2）之比也遵循变压器的变压比关系，即 I1/I2 = N2/N1。
这是因为变压器的原边和副边功率是相等的，即 P1 = P2，所以 U1*I1 = U2*I2，进而得到 I1/I2 = U2/U1 = N2/N1。
3. 计算原边电流：如果已知副边的电流（I2）和变压比（K），则可以计算出原边的电流（I1）为 I1 = I2 * (N2/N1)。
如果副边电流未知，但知道副边的负载功率（P2）和电压（U2），则可以先计算副边电流 I2 = P2/U2，然后再计算原边电流 I1。
4. 考虑变压器效率：实际上，由于变压器存在损耗，包括铜损和铁损，因此在实际计算中还需要考虑变压器的效率（η）。
原边电流的计算公式应考虑效率，即 I1 = I2 * (N2/N1) / η。
5. 注意额定值：在实际应用中，变压器的原边电流不应超过变压器的额定电流，以确保变压器的安全运行。
6. 测量验证：在完成理论计算后，可以通过实际测量来验证计算结果的准确性。
使用电流表直接测量原边电流，以确保其符合预期值。
综上所述，在计算变压器原边电流时，需要考虑变压器的变压比、负载情况、
变压器效率以及额定值等因素。
这些计算对于确保变压器的正确选择和安全运行至关重要。
变压器容量、功率、电流的计算
白炽灯泡电热器等之类的电器功率因数=1，变压器容量可完全转化成功率，变压器可带的10kw负荷；
额定工况的电动机电风扇之类感性负载功率因数约在0.8左右，变压器能带的负载只有：0*0.8=8KW；
空载的电机电焊机之类功率因数小于0.5，变压器如果全是此类负荷，只能带10*0.5= 25KW；
变压器容量2500KVA一次电压35KV、二次电压0.4KV，
变压器二次额定电流：I=2500/(1.732*0.4)=3608.55A
变压器二次能带负荷P=1.732*0.38*360来，1KVA的容量可以带动0.8KW左右的电动机（与电动机的功率因数和变压器的无功补偿有关），你也可以自己计算一下，2500KVA的变压器其二次侧额定电流为2500/0.4/1.732=3608A，这样的话也能估算出可以带多大的负荷了
假设所有负载的混合功率因数=0.9，变压器能带动负荷：0*0.9=9KW;
总负载功率折算总电流时的功率因数(COSφ)取平均值0.78计算。
三相负载时：
I＝P/1.732/U/COSφ
单相负载时：
(单相功率因数相对较高，COSφ取0.85，电压为0.22KV)
I＝P/U/COSφ
例：
三相负载总功率为50KW，求电流：
I＝P/1.732/U/COSφ＝50/1.732/0.38/0.78≈97(A)

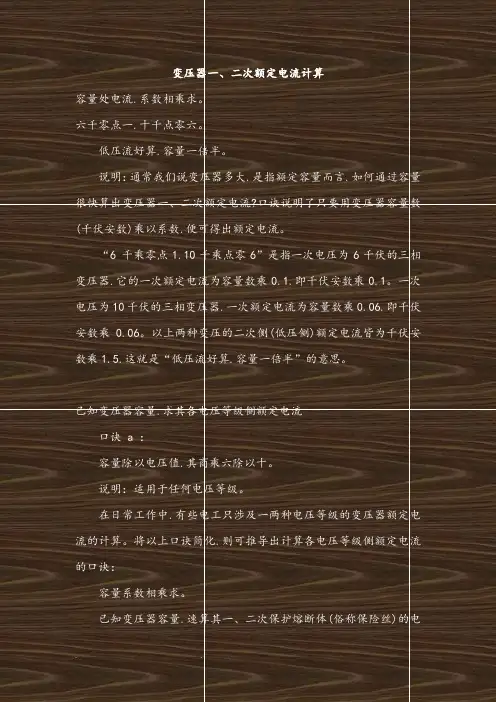

变压器额定电流计算
*测知电流求容量
测知无铭牌电动机的空载电流.估算其额定容量
口诀：
无牌电机的容量.测得空载电流值.
乘十除以八求算.近靠等级千瓦数。
说明：口诀是对无铭牌的三相异步电动机.不知其容量千瓦数是多少.可按通过测量电动机空载电流值.估算电动机容量千瓦数的方法。
测知电力变压器二次侧电流.求算其所载负荷容量
口诀：
已知配变二次压.测得电流求千瓦。
三相二百二电机.千瓦三点五安培。
常用三百八电机.一个千瓦两安培。
低压六百六电机.千瓦一点二安培。
高压三千伏电机.四个千瓦一安培。
高压六千伏电机.八个千瓦一安培。
(2)口诀c 使用时.容量单位为kW.电压单位为kV.电流单位为A.此点一定要注意。
(3)口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85.效率不0.9.此两个数值比较适用于几十千瓦以上的电动机.对常用的 10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差.此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
测知无铭牌380V单相焊接变压器的空载电流.求算基额定容量
口诀：

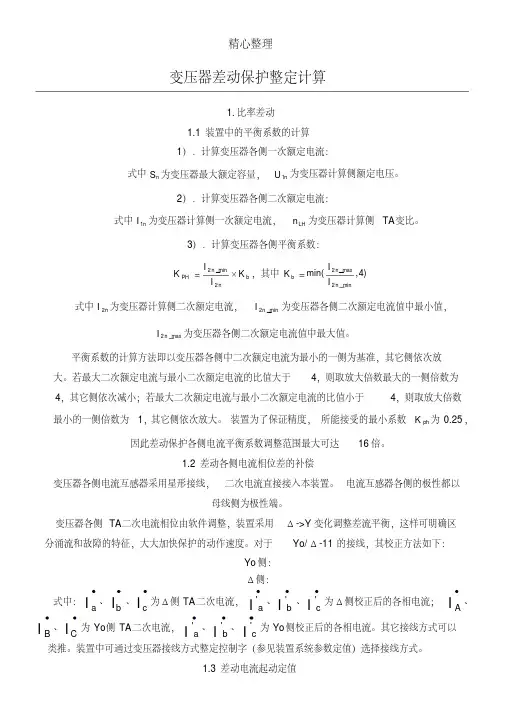

变压器差动保护整定计算
变压器差动保护整定计算1.比率差动1.1装置中的平衡系数的计算1）．计算变压器各侧一次额定电流：式中n S 为变压器最大额定容量，n U 1为变压器计算侧额定电压。
2）．计算变压器各侧二次额定电流：式中n I 1为变压器计算侧一次额定电流，LH n 为变压器计算侧TA 变比。
3）．计算变压器各侧平衡系数：b n n PH K I I K 2min 2，其中)4,min(min 2max 2n n b I I K 式中n I 2为变压器计算侧二次额定电流，min 2n I 为变压器各侧二次额定电流值中最小值，max 2n I 为变压器各侧二次额定电流值中最大值。
平衡系数的计算方法即以变压器各侧中二次额定电流为最小的一侧为基准，其它侧依次放大。
若最大二次额定电流与最小二次额定电流的比值大于4，则取放大倍数最大的一侧倍数为4，其它侧依次减小；若最大二次额定电流与最小二次额定电流的比值小于4，则取放大倍数最小的一侧倍数为1，其它侧依次放大。
装置为了保证精度，所能接受的最小系数ph K 为0.25，因此差动保护各侧电流平衡系数调整范围最大可达16倍。
1.2差动各侧电流相位差的补偿变压器各侧电流互感器采用星形接线，二次电流直接接入本装置。
电流互感器各侧的极性都以母线侧为极性端。
变压器各侧TA 二次电流相位由软件调整，装置采用Δ->Y 变化调整差流平衡，这样可明确区分涌流和故障的特征，大大加快保护的动作速度。
对于Yo/Δ-11的接线，其校正方法如下：Yo 侧：Δ侧：式中：a I 、b I 、c I 为Δ侧TA 二次电流，a I '、b I '、c I '为Δ侧校正后的各相电流；A I 、B I 、C I 为Yo 侧TA 二次电流，aI '、b I '、c I '为Yo 侧校正后的各相电流。
其它接线方式可以类推。
装置中可通过变压器接线方式整定控制字（参见装置系统参数定值）选择接线方式。

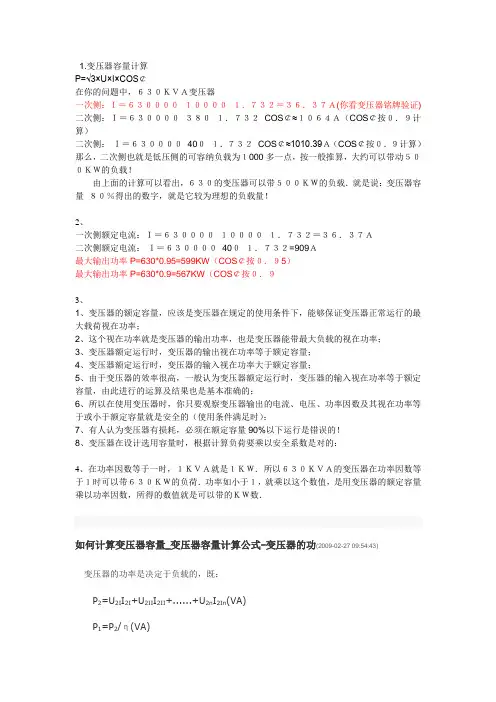

变压器容量、短路、电流计算
1.变压器容量计算P=√3×U×I×COS￠在你的问题中，６３０ＫＶＡ变压器一次侧：Ｉ＝６３００００÷１００００÷１．７３２＝３６．３７Ａ(你看变压器铭牌验证) 二次侧：Ｉ＝６３００００÷３８０÷１．７３２÷COS￠≈１０６４Ａ（COS￠按０．９计算）二次侧：Ｉ＝６３００００÷40０÷１．７３２÷COS￠≈1010.39Ａ（COS￠按０．９计算）那么，二次侧也就是低压侧的可容纳负载为１000多一点，按一般推算，大约可以带动５００ＫＷ的负载！由上面的计算可以看出，６３０的变压器可以带５００ＫＷ的负载．就是说：变压器容量×８０％得出的数字，就是它较为理想的负载量！2、一次侧额定电流：Ｉ＝６３００００÷１００００÷１．７３２＝３６．３７Ａ二次侧额定电流：Ｉ＝６３００００÷40０÷１．７３２=909Ａ最大输出功率 P=630*0.95=599KW（COS￠按０．９5）最大输出功率 P=630*0.9=567KW（COS￠按０．９3、1、变压器的额定容量，应该是变压器在规定的使用条件下，能够保证变压器正常运行的最大载荷视在功率；2、这个视在功率就是变压器的输出功率，也是变压器能带最大负载的视在功率；3、变压器额定运行时，变压器的输出视在功率等于额定容量；4、变压器额定运行时，变压器的输入视在功率大于额定容量；5、由于变压器的效率很高，一般认为变压器额定运行时，变压器的输入视在功率等于额定容量，由此进行的运算及结果也是基本准确的；6、所以在使用变压器时，你只要观察变压器输出的电流、电压、功率因数及其视在功率等于或小于额定容量就是安全的（使用条件满足时）；7、有人认为变压器有损耗，必须在额定容量90%以下运行是错误的！8、变压器在设计选用容量时，根据计算负荷要乘以安全系数是对的：4、在功率因数等于一时，１ＫＶＡ就是１ＫＷ．所以６３０ＫＶＡ的变压器在功率因数等于１时可以带６３０ＫＷ的负荷．功率如小于１，就乘以这个数值，是用变压器的额定容量乘以功率因数，所得的数值就是可以带的ＫＷ数．如何计算变压器容量_变压器容量计算公式-变压器的功(2009-02-27 09:54:43)变压器的功率是决定于负载的，既：P2=U2I I2I+U2II I2II+......+U2n I2In(VA)P1=P2/η(VA)式中:P2变压器次级功率计算值。
变压器的短路电流计算方法
变压器的短路电流计算方法-CAL-FENGHAI.-(YICAI)-Company One1变380V低压侧短路电流计算：＝6％时 Ik＝25*Se＝4％时 Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。
Ik：总出线处短路电流 ASe：变压器容量 KVA3。
峰值短路电流＝Ik*4.两相短路电流＝Ik*5.多台变压器并列运行Ik＝（S1+S2+。
Sn）*Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, , , ,, KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3因为S=*U*I 所以 IJZ (KA)44(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA 时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取所以IC =冲击电流峰值: ic =* Id*KC= Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取这时:冲击电流有效值IC =*Id(KA)冲击电流峰值: ic = Id(KA)掌握了以上知识,就能进行短路电流计算了。
关于变压器整体故障电流计算
左边的差动关联变压器高压侧，右边的差动变压器低压侧。
主变变比230/20=11.5整定对象：主变一一、HH变压器差动整定装设位置：主变一,基本侧:高压侧1. 两卷变压器差动保护区内两相短路流过保护安装处的最小短路电流（单位A，归算到高压侧的有名值）(1).Idz1＝Idz=8855.944 为故障点电流除以变比101843.4*20/230=8855.944.Idz 方式描述：小运行方式：主变一低压侧出口两相相间短路Idz: 8855.944 两卷变压器差动保护区内两相短路流过保护安装处的最小短路电流（单位A，归算到高压侧的有名值）图为主变一低压侧小方式两相短路：短路点101843.4A2. 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流的最大值max{|Ih|,|Il|}（单位A，归算到高压侧的有名值）(1).Idz2＝Idz=5982.943 流过低压侧开关的电流除以变比68804/11.5=5982.943Idz 方式描述：小运行方式：主变一低压侧出口两相相间短路Idz: 5982.943 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流的最大值max{|Ih|,|Il|}（单位A，归算到高压侧的有名值）3. 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流模值之和取一半0.5(|Ih+|Il|)（单位A，归算到高压侧的有名值）(1).Idz3＝Idz=4428.031 为故障点电流除以变比101843.4*20/230=8855.944.再除以2Idz 方式描述：小运行方式：主变一低压侧出口两相相间短路Idz: 4428.031 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流模值之和取一半0.5(|Ih+|Il|)（单位A，归算到高压侧的有名值）4. 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流相量之差的模值的一半0.5|Ih-Il|（单位A，归算到高压侧的有名值）(1).Idz4＝IdZ=1555.080=1555.08IdZ 方式描述：小运行方式：主变一低压侧出口两相相间短路IdZ: 1555.080 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流相量之差的模值的一半0.5|Ih-Il|（单位A，归算到高压侧的有名值）Idz4=1555.085. 变压器外部短路短路最大电流（单位A，归算到高压侧的有名值）(1).Idz5＝Idz=3556.906节就是低压侧最大短路流过高压侧的电流Idz 方式描述：大运行方式：：在主变一的低压侧端点发生三相相间短路故障点相电流Idk = 1 / Z1∑* Ij = 1 / 0.243 * 2.510 = 10.327 kA;分布系数Ca = 0.344 ;支路相电流Ia = Ca * Idk = 3.557 kAIdz: 3556.906 变压器外部短路短路最大电流（单位A，归算到高压侧的有名值）Idz5=3556.9066. 变压器低压侧外部短路流过故障侧CT最大短路电流周期分量(1).Idz6＝Idz=40904.441 就是低压侧最大短路流过低压侧开关的电流Idz 方式描述：大运行方式：：在主变一的低压侧端点发生三相相间短路故障点相电流Idk = 1 / Z1∑* Ij = 1 / 0.243 * 28.868 = 118.756 kA;分布系数Ca = 0.344 ;支路相电流Ia = Ca * Idk = 40.904 kAIdz: 40904.441 变压器低压侧外部短路流过故障侧CT最大短路电流周期分量Idz6=40904.4417. 变压器低压侧外部短路流过高压侧CT最大短路电流周期分量7(1).Idz7＝Idz=3556.906 就是低压侧最大短路流过高压侧的电流Idz 方式描述：大运行方式：：在主变一的低压侧端点发生三相相间短路故障点相电流Idk = 1 / Z1∑* Ij = 1 / 0.243 * 2.510 = 10.327 kA;分布系数Ca = 0.344 ;支路相电流Ia = Ca * Idk = 3.557 kAIdz: 3556.906 变压器低压侧外部短路流过高压侧CT最大短路电流周期分量Idz7=3556.906-----------整定结束-------------整定对象：主变二一、HH变压器差动整定装设位置：主变二,基本侧:低压侧1. 两卷变压器差动保护区内两相短路流过保护安装处的最小短路电流（单位A，归算到高压侧的有名值）(1).Idz1＝Idz=8855.942Idz 方式描述：小运行方式：主变二低压侧出口两相相间短路Idz: 8855.942 两卷变压器差动保护区内两相短路流过保护安装处的最小短路电流（单位A，归算到高压侧的有名值）Idz1=8855.942A此项和基本侧在高压侧一样2. 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流的最大值max{|Ih|,|Il|}（单位A，归算到高压侧的有名值）(1).Idz2＝Idz=5982.941Idz 方式描述：小运行方式：主变二低压侧出口两相相间短路Idz: 5982.941 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流的最大值max{|Ih|,|Il|}（单位A，归算到高压侧的有名值）此项和基本侧在高压侧一样3. 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流模值之和取一半0.5(|Ih+|Il|)（单位A，归算到高压侧的有名值）(1).Idz3＝Idz=4428.030=4428.03Idz 方式描述：小运行方式：主变二低压侧出口两相相间短路Idz: 4428.030 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流模值之和取一半0.5(|Ih+|Il|)（单位A，归算到高压侧的有名值）此项和基本侧在高压侧一样4. 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流相量之差的模值的一半0.5|Ih-Il|（单位A，归算到高压侧的有名值）(1).Idz4＝IdZ=1555.080=1555.08IdZ 方式描述：小运行方式：主变二低压侧出口两相相间短路IdZ: 1555.080 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流相量之差的模值的一半0.5|Ih-Il|（单位A，归算到高压侧的有名值）Idz4=1555.085. 变压器外部短路短路最大电流（单位A，归算到高压侧的有名值）(1).Idz5＝Idz=3556.906Idz 方式描述：大运行方式：：在主变二的低压侧端点发生三相相间短路故障点相电流Idk = 1 / Z1∑* Ij = 1 / 0.243 * 2.510 = 10.327 kA;分布系数Ca = 0.344 ;支路相电流Ia = Ca * Idk = 3.557 kAIdz: 3556.906 变压器外部短路短路最大电流（单位A，归算到高压侧的有名值）此项和基本侧在高压侧一样6. 变压器低压侧外部短路流过故障侧CT最大短路电流周期分量(1).Idz6＝Idz=40904.441Idz 方式描述：大运行方式：：在主变二的低压侧端点发生三相相间短路故障点相电流Idk = 1 / Z1∑* Ij = 1 / 0.243 * 28.868 = 118.756 kA;分布系数Ca = 0.344 ;支路相电流Ia = Ca * Idk = 40.904 kAIdz: 40904.441 变压器低压侧外部短路流过故障侧CT最大短路电流周期分量此项和基本侧在高压侧一样7. 变压器低压侧外部短路流过高压侧CT最大短路电流周期分量7(1).Idz7＝Idz=3556.906Idz 方式描述：大运行方式：：在主变二的低压侧端点发生三相相间短路故障点相电流Idk = 1 / Z1∑* Ij = 1 / 0.243 * 2.510 = 10.327 kA;分布系数Ca = 0.344 ;支路相电流Ia = Ca * Idk = 3.557 kAIdz: 3556.906 变压器低压侧外部短路流过高压侧CT最大短路电流周期分量Idz7=3556.906此项和基本侧在高压侧一样整定对象：低厂变一一、HH变压器差动整定装设位置：低厂变一,基本侧:高压侧1. 两卷变压器差动保护区内两相短路流过保护安装处的最小短路电流（单位A，归算到高压侧的有名值）(1).Idz1＝Idz=1496.169 为低压侧短路电流除以变比23565*400/6300=1496.169Idz 方式描述：小运行方式：低厂变一低压侧出口两相相间短路Idz: 1496.169 两卷变压器差动保护区内两相短路流过保护安装处的最小短路电流（单位A，归算到高压侧的有名值）Idz1=1496.169A2. 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流的最大值max{|Ih|,|Il|}（单位A，归算到高压侧的有名值）(1).Idz2＝Idz=1496.169 为低压侧短路电流除以变比23565*400/6300=1496.169Idz 方式描述：小运行方式：低厂变一低压侧出口两相相间短路Idz: 1496.169 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流的最大值max{|Ih|,|Il|}（单位A，归算到高压侧的有名值）Idz2=1496.169A3. 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流模值之和取一半0.5(|Ih+|Il|)（单位A，归算到高压侧的有名值）(1).Idz3＝Idz=748.085为低压侧短路电流除以变比的一半23565*400/6300/2=748.085Idz 方式描述：小运行方式：低厂变一低压侧出口两相相间短路Idz: 748.085 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流模值之和取一半0.5(|Ih+|Il|)（单位A，归算到高压侧的有名值）Idz3=748.085A4. 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流相量之差的模值的一半0.5|Ih-Il|（单位A，归算到高压侧的有名值）(1).Idz4＝IdZ=748.085 为低压侧短路电流除以变比的一半23565*400/6300/2=748.085IdZ 方式描述：小运行方式：低厂变一低压侧出口两相相间短路IdZ: 748.085 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流相量之差的模值的一半0.5|Ih-Il|（单位A，归算到高压侧的有名值）Idz4=748.0855. 变压器外部短路短路最大电流（单位A，归算到高压侧的有名值）(1).Idz5＝Idz=1727.706 低压侧短路流过高压侧的电流Idz 方式描述：大运行方式：：在低厂变一的低压侧端点发生三相相间短路故障点相电流Idk = 1 / Z1∑* Ij = 1 / 53.043 * 91.643 = 1.728 kA;分布系数Ca = 1.000 ;支路相电流Ia = Ca * Idk = 1.728 kAIdz: 1727.706 变压器外部短路短路最大电流（单位A，归算到高压侧的有名值）Idz5=1727.7066. 变压器低压侧外部短路流过故障侧CT最大短路电流周期分量(1).Idz6＝Idz=27211.369低压侧最大三相短路电流流过低压侧开关的.Idz 方式描述：大运行方式：：在低厂变一的低压侧端点发生三相相间短路故障点相电流Idk = 1 / Z1∑* Ij = 1 / 53.043 * 1443.376 = 27.211 kA;分布系数Ca = 1.000 ;支路相电流Ia = Ca * Idk = 27.211 kAIdz: 27211.369 变压器低压侧外部短路流过故障侧CT最大短路电流周期分量Idz6=27211.3697. 变压器低压侧外部短路流过高压侧CT最大短路电流周期分量7(1).Idz7＝Idz=1727.706Idz 方式描述：大运行方式：：在低厂变一的低压侧端点发生三相相间短路故障点相电流Idk = 1 / Z1∑* Ij = 1 / 53.043 * 91.643 = 1.728 kA;分布系数Ca = 1.000 ;支路相电流Ia = Ca * Idk = 1.728 kAIdz: 1727.706 变压器低压侧外部短路流过高压侧CT最大短路电流周期分量Idz7=1727.706-----------整定结束-------------装置名称：hh整定时间：2009-8-5 10:28:09整定对象：低厂变二机箱A机箱ACPU1一、HH变压器差动整定装设位置：低厂变二,基本侧:低压侧和在基本侧在高压侧一模一样.1. 两卷变压器差动保护区内两相短路流过保护安装处的最小短路电流（单位A，归算到高压侧的有名值）(1).Idz1＝Idz=1496.169Idz 方式描述：小运行方式：低厂变二低压侧出口两相相间短路Idz: 1496.169 两卷变压器差动保护区内两相短路流过保护安装处的最小短路电流（单位A，归算到高压侧的有名值）Idz1=1496.169A2. 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流的最大值max{|Ih|,|Il|}（单位A，归算到高压侧的有名值）(1).Idz2＝Idz=1496.169Idz 方式描述：小运行方式：低厂变二低压侧出口两相相间短路Idz: 1496.169 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流的最大值max{|Ih|,|Il|}（单位A，归算到高压侧的有名值）Idz2=1496.169A3. 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流模值之和取一半0.5(|Ih+|Il|)（单位A，归算到高压侧的有名值）(1).Idz3＝Idz=748.085Idz 方式描述：小运行方式：低厂变二低压侧出口两相相间短路Idz: 748.085 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流模值之和取一半0.5(|Ih+|Il|)（单位A，归算到高压侧的有名值）Idz3=748.085A4. 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流相量之差的模值的一半0.5|Ih-Il|（单位A，归算到高压侧的有名值）(1).Idz4＝IdZ=748.085IdZ 方式描述：小运行方式：低厂变二低压侧出口两相相间短路IdZ: 748.085 两卷变压器差动保护区内故障产生最小短路电流时对应流过高低压侧电流相量之差的模值的一半0.5|Ih-Il|（单位A，归算到高压侧的有名值）Idz4=748.0855. 变压器外部短路短路最大电流（单位A，归算到高压侧的有名值）(1).Idz5＝Idz=1727.706Idz 方式描述：大运行方式：：在低厂变二的低压侧端点发生三相相间短路故障点相电流Idk = 1 / Z1∑* Ij = 1 / 53.043 * 91.643 = 1.728 kA;分布系数Ca = 1.000 ;支路相电流Ia = Ca * Idk = 1.728 kAIdz: 1727.706 变压器外部短路短路最大电流（单位A，归算到高压侧的有名值）Idz5=1727.7066. 变压器低压侧外部短路流过故障侧CT最大短路电流周期分量(1).Idz6＝Idz=27211.369Idz 方式描述：大运行方式：：在低厂变二的低压侧端点发生三相相间短路故障点相电流Idk = 1 / Z1∑* Ij = 1 / 53.043 * 1443.376 = 27.211 kA;分布系数Ca = 1.000 ;支路相电流Ia = Ca * Idk = 27.211 kAIdz: 27211.369 变压器低压侧外部短路流过故障侧CT最大短路电流周期分量Idz6=27211.3697. 变压器低压侧外部短路流过高压侧CT最大短路电流周期分量7(1).Idz7＝Idz=1727.706Idz 方式描述：大运行方式：：在低厂变二的低压侧端点发生三相相间短路故障点相电流Idk = 1 / Z1∑* Ij = 1 / 53.043 * 91.643 = 1.728 kA;分布系数Ca = 1.000 ;支路相电流Ia = Ca * Idk = 1.728 kAIdz: 1727.706 变压器低压侧外部短路流过高压侧CT最大短路电流周期分量Idz7=1727.706-----------整定结束-------------。
