abaqus中查看壳模型结果应注意的问题
用Abaqus所遇到问题汇总
用Abaqus 所遇到问题汇总（持续更新）2011-02-17 02:45:26 转载▼ 标签：分类：好好学习abaqus杂谈问题1：当Verification 所有都pass 的时候，仍然提示Problem during compilation - ifort.exe not found in PATH解决办法：找到ABAQUS 安装目录下的Commands 文件夹例如D:SIMULIAAbaqusCommands下的abq6101.bat，右键，编辑此文件，插入下面这行使之成为第一行：8 P O2 b W R4 y6 U5ucallquotX:yourdirIntelCompilerFortranversionIA32Binifortvar s.batquot，例如我的是：- k q V/ : EcallquotC:ProgramFilesIntelCompiler11.1070binia32ifortvars_ia32. batquot f9 G9 R C0 Lamp quot d/ Y d问题2：当使用UMAT 子程序是出现以下错误Error in job Job-line44: 630 elements have been defined with zero hourglass stiffness. You may use hourglass stiffness or change the elementtype. The elements have been identified in element setErrElemZeroHourGlassStiffness.解决办法：由于设置了减缩积分，所以出现沙漏现象，将其改成全积分或imcompatible 可解决，详细解析在《基于ABAQUS 的有限元分析和应用》的第510页。
问题3：提交作业后模型出现问题，standard.exe 停止工作，只生成dat 文件而没有找到msg 文件解决办法：黄色图标的文件即msg 文件，但文件类型显示为outlook，用记事本打开即可。
abaqus自己遇到问题汇总
Too many attempts made for this incrementThrere may be many factors that you should check. Some of them you might want to check predominantly are,1_Material properties and equivalency of units 2_ Mesh size and type 3_Boundary conditions 4_constraints such as rigid body motion 5_Step size and no of increments Also look in Abaqus documentation for Common problems in convergence of solution.自己的问题是由于模型没有出现几何非线性，不需要将Nlgeom设置为ON，我自己的做法大大增加了分析收敛难度。
下面这个问题我在SIMWE论坛里,看到,然后在百思论坛也看到, 发帖人是07年12月求助,到08年1月中旬都没人帮他解决啊.本人看到,于是粘贴下来.今天谈谈我的看法.问题:关于HETVAL子程序flux定义,通过自己编写的程序(fortran)盘算了每个单元的生热率,盼望将该盘算成果调入abaqus子程序中,并将该值赋给HETVAL子程序中的flux1变量,作为传热分析中每个单元的内热源,请教研发网的朋友怎么样给每个单元分辨赋给内热源呢?帮助文档的例子中好像是对某个材料赋给内热源的(*heat generation, HETVAL),要给每个单元的生热分辨赋值该怎么做呢?查下载说通过UEXTERNALDB子程序可以将外部成果调进来,查赞助文档没有找到有关可以把外部成果调进来的例子,不知哪位有这方面的经验或者例子, 马上要交论文了,可是温度场还没算出来,请大家帮帮忙!!!!!多谢了!论坛回答:(1)要给每个单元的生热分辨赋值就对每个单元定义material，在abq中，*heat generation被视为材料的特点，故*heat generation不同，就得定义多种材料.我的回答: simwe仿真论坛的回答固然没有错,但是谁会去为为一个单元定义一个集合,再去给只有一个单元的集合赋予材料属性呢??论坛上高手众多,我不知为什么就没人去回答这个问题,是他太简单了吗?未必吧.就算简单,但是在别人看来,却是困难,我们应该尊重别人的困难,虽然可能在你看来不是什么了不起的事.我在这里有个笨方法,一定可以成功的.第一,生热率的云图可以用UVARM输出.怎么将每个单元的生热率赋给指定的单元呢?请看:SUBROUTINE UVARM(UVAR,DIRECT,T,TIME,DTIME,CMNAME,ORNAME,1 NUVARM,NOEL,NPT,LAYER,KSPT,KSTEP,KINC,NDI,NSHR,COORD,2 JMAC,JMATYP,MATLAYO,LACCFLA)NOEL为单元编号,即模型中单元的标签号,你可以这样if(NOEL==269) thenuvar(1)=160else if......elseuvar(1)=80end if这样就可以指定生热率给指定的单元.我这只是个简单的示范,其实可以while循环最佳啊生热率具体数值其实也可在这里生成,具体的程序还没有.熟悉FORTRAN的人都可以做出来.要用到输入输出代码.第二,还有一个是温度分析.hetval.其FLUX定义,也可借鉴上面的方法.SUBROUTINE HETVAL(CMNAME,TEMP,TIME,DTIME,STATEV,FLUX,1 PREDEF,DPRED)HETVAL是没有NOEL这个参数的.但是要注意查看他的文档.can be used in conjunction with user subroutine USDFLD if it is desired to redefine any field variables before they are passed in; and它是可以和USDFLD连用的,如果变量在传入HETVAL之前,需要用USDFLD进行重定义.而USDFLD函数定义如下:SUBROUTINE USDFLD(FIELD,STATEV,PNEWDT,DIRECT,T,CELENT,1 TIME,DTIME,CMNAME,ORNAME,NFIELD,NSTATV,NOEL,NPT,LAYER,2 KSPT,KSTEP,KINC,NDI,NSHR,COORD,JMAC,JMATYP,MATLAYO,LACCFLA)这里有NOEL.而且它还可以调用辅助函数GETVRM.功能强大.第三,生热率的应力应变从文件中直接输出.在CAE中用report也可,在inp中用命令EL PRINT输出到DAT文件中也可以.经过一些处理（线性插值，傅里叶变换等），然后用FORTRAN程序去读取.在这里有个技巧就是单元数据有多个数据项,一个单元号,六个应力值,六个应变值,最好用TYPE和MODULE将其封装起来(结构体中最好把其应力应变的关系函数的值也定义一个量).调用起来才不乱.这是我最近查阅ABAQUS文档,学习FORTRAN,再加上论坛上晃荡,和思考所得的一些东西.敬请受用.希望对大家能有所助.关于子程序UVARM,HETVAL,USDFLD以及辅助函数GETVRM具体细节和应用,等过段时间, 有时间我用具体例子,再细细说来.敬请期待.Hetval 子程序丢失的问题：由于自己材料设置有误多设置了一个HEAT GENERATIONTime increment required is less than the minimum specified??????????出现这个错误可能是多方面原因造成的，你可以采用排除法逐个因素去找1.可以把初始增量步最小增量步调小，最大增量步的数目调大。
abaqus壳单元截面内力
Abaqus壳单元截面内力简介Abaqus是一种强大的有限元分析软件，被广泛用于工程领域中的结构力学分析。
壳单元是Abaqus中常用的一种元素类型，用于模拟薄壳结构的行为。
在壳单元分析中，了解壳单元内力的分布和大小是非常重要的，可以帮助工程师评估结构的稳定性和强度。
本文将介绍如何使用Abaqus进行壳单元截面内力的计算，包括定义壳单元、施加荷载、设置分析步骤和查看结果。
将详细说明每个步骤的操作方法，并提供示例代码和图像来帮助读者更好地理解。
定义壳单元在Abaqus中，壳单元用于模拟薄壳结构的行为。
壳单元可以是平面应力、轴对称或三维应力类型。
在本文中，我们将介绍平面应力的壳单元。
首先，打开Abaqus软件并创建一个新模型。
然后，选择适当的工作平面，例如XY平面。
接下来，选择“Part”模块，并在工作平面上绘制一个封闭的曲线作为壳单元的边界。
确保曲线的方向是逆时针方向，以便正确定义壳单元的正面和背面。
然后，选择“Shell”工具栏中的壳单元类型，例如“Shell181”。
在模型中选择边界曲线，并定义壳单元的厚度和材料属性。
可以根据具体需求，设置不同的壳单元厚度和材料属性。
施加荷载在定义壳单元后，需要施加适当的荷载来模拟实际工况。
在Abaqus中，可以通过定义荷载步骤和荷载边界条件来实现。
首先，选择“Step”模块，并创建一个新的荷载步骤。
在步骤中，可以定义荷载的类型、大小和施加时间。
例如，可以选择静态荷载类型，并定义一个均匀分布的压力荷载。
然后，选择“Load”模块，并创建一个新的荷载边界条件。
在边界条件中，选择适当的载荷类型，例如“Pressure”。
根据实际情况，定义荷载的大小和施加位置。
可以选择在整个壳单元表面施加荷载，或者只在特定区域施加荷载。
设置分析步骤在定义壳单元和施加荷载后，需要设置适当的分析步骤来进行计算。
在Abaqus中，可以选择静态或动态分析步骤，具体取决于所研究问题的性质。
首先，选择“Step”模块，并创建一个新的分析步骤。

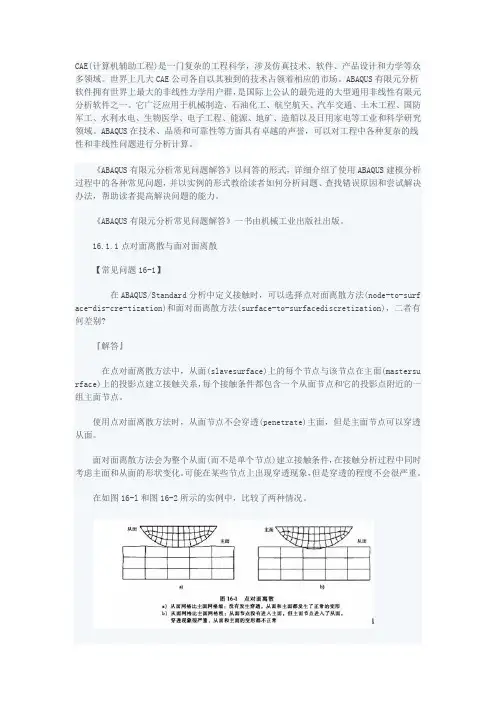

abaqus接触分析的常见问题
CAE(计算机辅助工程)是一门复杂的工程科学，涉及仿真技术、软件、产品设计和力学等众多领域。
世界上几大CAE公司各自以其独到的技术占领着相应的市场。
ABAQUS有限元分析软件拥有世界上最大的非线性力学用户群，是国际上公认的最先进的大型通用非线性有限元分析软件之一。
它广泛应用于机械制造、石油化工、航空航天、汽车交通、土木工程、国防军工、水利水电、生物医学、电子工程、能源、地矿、造船以及日用家电等工业和科学研究领域。
ABAQUS在技术、品质和可靠性等方面具有卓越的声誉，可以对工程中各种复杂的线性和非线性问题进行分析计算。
《ABAQUS有限元分析常见问题解答》以问答的形式，详细介绍了使用ABAQUS建模分析过程中的各种常见问题，并以实例的形式教给读者如何分析问题、查找错误原因和尝试解决办法，帮助读者提高解决问题的能力。
《ABAQUS有限元分析常见问题解答》一书由机械工业出版社出版。
16.1.1点对面离散与面对面离散【常见问题16-1】在ABAQUS/Standard分析中定义接触时，可以选择点对面离散方法(node-to-surf ace-dis-cre-tization)和面对面离散方法(surface-to-surfacediscretization)，二者有何差别?『解答』在点对面离散方法中，从面(slavesurface)上的每个节点与该节点在主面(mastersu rface)上的投影点建立接触关系，每个接触条件都包含一个从面节点和它的投影点附近的一组主面节点。
使用点对面离散方法时，从面节点不会穿透(penetrate)主面，但是主面节点可以穿透从面。
面对面离散方法会为整个从面(而不是单个节点)建立接触条件，在接触分析过程中同时考虑主面和从面的形状变化。
可能在某些节点上出现穿透现象，但是穿透的程度不会很严重。
在如图16-l和图16-2所示的实例中，比较了两种情况。
1）从面网格比主面网格细：点对面离散(图16-1a)和面对面离散(图16-2a)的分析结果都很好，没有发生穿透，从面和主面都发生了正常的变形。
ABAQUS常见问题汇总 - 1.0版
ABAQUS常见问题汇总 - 1.0版作者：aba_aba2006.06.14在SIMWE论坛注册5个月以来，在ABAQUS版回帖860篇，知无不言，言无不尽。
在此整理一下，以方便大家查找。
下面绝大多数是我的回帖，有少部分是其他网友的回答，都注明了作者。
下面只摘录了帖子中的一些主要内容，有些地方可能上下文不太连贯，完整的讨论请大家根据相应链接去论坛上察看。
如果这些内容对你有帮助，希望你也能常上论坛来回答一下别人的问题。
众人拾柴，火焰才高。
目录点击小节标题，可以跳到相应的内容（有些WORD版本可能需要按住ctrl键）1. 论坛提问要诀 (4)2. 故障诊断基本方法 (4)3. 约束刚体位移 / NUMERICAL SINGULARITY (4)4．过约束（Overconstraint） (7)5．其他常见error和warning信息 (7)6．ABAQUS无法运行（安装、License、环境变量） (10)7．弹塑性分析 (14)7.1 塑性问题不收敛的常见现象 (14)7.2 接触问题和塑性材料不要用二阶单元 (14)7.3 不要在塑性材料上施加点载荷 (15)7.4 塑性材料参数 (15)7.5 屈服准则 (18)7.6 后处理 / 判断材料是否屈服 (20)8. 接触分析 (22)8.1 接触分析不收敛的常见现象和解决方法 (22)8.2 接触面上的网格密度 (22)8.3 接触面的法线方向 (23)8.4 过盈接触 (23)8.5 管土/桩土接触 (25)8.7 凹坑成型的接触问题 (34)8.8 刚体穿透 (37)8.9 接触力 (37)8.10 Explicit中的接触问题 (38)8.11 改变接触状态 (40)8.12 其他与接触有关的Error和Warning信息 (41)9. 各个量的单位 (42)9.1 各个量的单位要相互一致 (42)9.2 时间/增量步的含义 (44)10．导入 / 修改 / 求解inp文件 (45)10.1 把inp文件导入ABAQUS/CAE (45)10.2 运行inp文件 (46)10.3 修改inp文件 (47)11．用户子程序和FORTRAN (49)12．创建/修改part (50)13．在Assembly中定位 (51)14．划分网格 (52)15．选择单元类型 (54)16．截面属性和材料 (56)16.1 定义截面属性 (56)16.2 用OFFSET参数偏置shell的中性面 (57)16.3 材料属性 (57)17．载荷 / 速度场 (58)17.1 集中力 (58)17.2 线载荷 (59)17.3 面载荷 (60)17.4 Body Force / Gravity (60)17.5 随时间变化的载荷 / Amplitude (61)17.6 在实体单元上施加弯矩 / 旋转速度 (62)18．边界条件 (67)19．定义Set / 选取模型的局部 (67)20．弹簧 (68)21．约束（coupling, tie） (68)22．后处理 (69)22.1 显示局部坐标系上的结果 (69)22.2 绘制曲线（X–Y data） (69)22.3 field output / history output (70)22.4 显示结果 (71)22.5 输出shell积分点上的应力和应变 (73)23．多步骤分析 (74)23.1 重启动分析（Restart） (74)23.3 用*import 把计算结果传递到下一个过程中 (74)24．岩土分析 (75)24.1 初始地应力平衡 (75)24.2 基坑开挖 (77)24.3 钢筋混凝土（Rebar Layer和Embedded Element） (77)24.4 实体单元的截面力/弯矩/转角 (78)24.5 软土固结 (80)25．热分析 (81)26．动态分析 (83)26.1 Explicit分析 (83)26.2 分析结果与amplitude不一致 (84)26.3 固有频率 (84)26.4 *DYNAMIC分析 (85)27．屈曲分析 (86)28．裂纹 (87)29．连接单元（CONNECTOR） (88)30．惯性释放（INERTIA RELIEF） (88)31．非线性问题的算法 (89)32．ABAQUS和其它软件的比较 (89)33．使用ABAQUS帮助手册 (90)34．论坛的“全文搜索”功能 (90)35．关于找枪手 (91)1. 论坛提问要诀在论坛上的提问是否能够得到解答，在很大程度上取决于提问的方式。
ABAQUS常用技巧总结
ABAQUS常用技巧总结1.使用复杂几何体建模时，可以使用不同的划分方法来提高模型的建模效率。
例如，使用二维平面模型替代三维模型，或者使用多个简单几何体组合成一个复杂几何体。
2.使用合适的单元类型来模拟不同类型的物理问题。
ABAQUS提供了各种单元类型，包括线性单元、非线性单元和壳体单元等。
选择适当的单元类型可以提高求解的精度和效率。
3.使用合适的网格划分来提高模型的精度。
网格划分越细致，模型的精度就越高，但求解时间会增加。
因此，在进行网格划分时需要根据具体情况权衡模型的精度和求解效率。
4.使用合适的边界条件来约束模型。
边界条件定义了模型的边界行为，可以通过施加约束来模拟各种不同的边界条件。
正确地定义边界条件可以提高模型的精度，并且在求解过程中减少错误。
5.使用合适的材料参数来描述物质的本构行为。
ABAQUS提供了一系列的材料模型，可以用来描述各种不同类型的材料。
选择适当的材料模型可以更准确地模拟物质的本构行为。
6.在求解过程中使用适当的收敛准则。
ABAQUS提供了各种收敛准则来控制求解过程的收敛性。
正确地选择收敛准则可以提高求解的精度和效率。
7.在进行求解之前，进行预处理操作来优化模型。
预处理操作包括网格优化、减少刚度矩阵的条件数等，可以提高模型的求解效率。
8.使用ABAQUS提供的后处理功能来分析和可视化模型的结果。
ABAQUS提供了各种后处理工具，可以对模型的结果进行可视化、分析和导出等操作。
9. 尽量使用自动化脚本来进行模型构建和求解。
ABAQUS提供了Python接口，可以用来编写自动化脚本，实现模型的自动构建、求解和后处理。
使用自动化脚本可以提高工作效率，并减少人为错误。
10.在使用ABAQUS进行计算时，要时刻关注模型的收敛情况和结果的合理性。
如果模型的收敛性不好，可以尝试调整网格划分、边界条件或者其他模型参数来改善收敛性。
如果结果不合理，可以仔细检查模型的建模和求解过程，找出错误所在。
Abaqus常见问题技巧设置案例汇总
Abaqus常见问题技巧设置案例汇总Abaqus常见问题汇总如何取得节点的坐标！用a=mdb.models['你的模型'].parts['PART-1'].nodes[211].coordinates可以取得坐标，对坛子里像我一样的初学者们有借鉴作用。
扭距加载我最近在算一个题目,一个大筒体上有三个接管端面固定,大筒体两端加载扭距,但是不知道如何加载.请各位高手能赐教谢谢1. 将大筒体两端要施加扭矩的节点分别定义为两个Nset:left, right.2. 分别在大筒体两端的圆心处定义两个reference node: rp-left,rp-right.3. 用如下命令将两个节点集绕3轴旋转的自由度与参考点耦合起来,其他自由度度是否耦合根据具体问题而定:*KINEMATIC COUPLING, REF NODE=rp-leftleft, 6,6*KINEMATIC COUPLING, REF NODE=rp-rightright, 6,64. 在两个参考点上施加绕3轴旋转的弯矩.友情提醒:reference node也有自由度,注意相应的边界条件.ABAQUS多处理器进行并行计算的效果研究环境：ABAQUS6.3+8 IntelXeon 700MHz CPU+4G Ram+Win2k AdvServer SP3在命令行模式下，abaqus命令的下面三个参数进行并行计算的控制：[cpus=number-of-cpus][parallel={loop | domain | supernode | tree}][domains=number-of-domains]ABAQUS/Explicit:parallel参数可选domain,loopdomain进行拓扑域并行，loop进行循环级并行（默认）但在NT系统下，不支持loop参数cpus数要可以整除domains数，也就是一个cpu可以进行多个domain 的计算以Getting Started with ABAQUS/Explicit6.5 Example: circuit board drop testcircuit.inp分析为例(standard_memory = "256 Mb")1cpu:abaqus job=circuit intcup利用率100%，运行时间506s2cpu:abaqus job=circuit parallel=domain domains=4 cpus=2 int 每个cup利用率接近100%，运行时间402s4cpu:abaqus job=circuit parallel=domain domains=4 cpus=4 int 每个cup利用率为80%左右，运行时间297s8cpu:abaqus job=circuit parallel=domain domains=8 cpus=8 int 每个cup利用率为40%左右，运行时间364sABAQUS/Standard:parallel参数可选supernode,treesupernode(默认)对单波前进行并行处理，tree对多波前同时进行并行处理domains参数无效对于线性方程并有稀疏刚度矩阵的模型并行计算有效以ABAQUS Release Notes2.7 Parallel sparse solvert1-std.inp分析为例(standard_memory = "1000 Mb")1cpu:abaqus j=t1-std intcup利用率为70%左右，运行时间390s4cpu (supernode):abaqus j=t1-std parallel=supernode cpus=4 int所有系统cpu均被使用，每个cpu利用率运行过程中不断大幅变化，运行时间454s4cpu (tree):abaqus j=t1-std parallel=tree cpus=4 int所有系统cpu均被使用，每个cpu利用率运行过程中不断大幅变化，运行时间352s8cpu (supernode):abaqus j=t1-std parallel=supernode cpus=8 int每个cpu利用率接近100%，运行40多分钟后还无法结束8cpu (tree):abaqus j=t1-std parallel=tree cpus=8 int每个cpu利用率接近90%，运行时间545s结论：多CPU并行处理对Explicit效果显著，对Standard在很多情况下效果不明显，甚至可能使运算更慢，只使用Standard的同学基本可以不用考虑买多cpu 的机器ABAQUS和DIANA关于混凝土本构模型的讨论最近正在做一些钢筋混凝土的算例,有了些体会和感想,整好Simwe 上有朋友提起,遂写出来与大家探讨.不对之处,还望请熟悉DIANA不要见笑并多多指教,谢谢因Simwe好像最近只有注册后方能浏览故在此贴出.zftj wrote:由于钢筋的存在，通常混凝土开裂后，刚度不会马上失去，有一个软化的过程，通常国内叫拉伸强化(tension stiffening)。
abaqus常见操作问题(全面)
part步，file，import－－part
6如何定义局部坐标系
Tool－Create Datum－CSYS－－建立坐标系方式－－选择直角坐标系or柱坐标系or球坐标
7如何在局部坐标系定义载荷
laod－－Edit load－－CSYS－Edit（在BC中同理）选用你定义的局部坐标系
/thread-774697-1-1.html
20如何控制加载的数值（如何按照你的加载步长来加载而不是按照aba默认的步长加载）
/thread-864942-1-1.html 21如何更改CAE界面默认颜色
view->Grahphic options->viewport Background->Solid->choose the wite colour!然后在file->save options... 22如何增大允许的迭代次数
1在操作过程中有疑问需要搜索Documentation文件，如果你在相关CAE界面直接按F1，这样
Documentation会自动链接到相关领域，省去搜索、查找的麻烦（你搜索一个关键词，会出来
一堆相关的东西，到底哪一个是你最想要的呢？）
2在搜索的时候，搜索一个词组（比如hard contact）就采用"hard contact",如果你输入hard contact，
8如何定义随变载荷
amplitude这个不多说了，强烈建议看《常见问题2.0》
小康大侠图示空间变载：/thread-867236-1-5.html（强烈推荐照此演示操作一回）
/viewthread.php?tid=861727&highlight=%CB%E6%CA%B1%BC%E4%B1%E4%BB%AF%B5%C4%D4%D8%BA%C9
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
abaqus中查看壳模型结果应注意的问题
对于实体网格，我们往往采用软件默认方式直接查看模型的应力应变等结果，一般情况下我们也会用同样的方式去查看壳模型的分析结果，然而直接这样查看壳模型的分析结果是不全面的。
下面我们简单看一下查看壳结果时可能被忽略的两个问题。
1、众所周知，壳单元有上下面之分，当我们在做壳接触时ABAQUS软件会提示我们选择哪个方向作为接触面。
在查看壳模型结果时，ABAQUS软件默认显示的是SNEG面，也就是Bottom面，于之对应的是SPOS面（TOP 面）。
对于很薄的壳来说，TOP面与BOTTOM面结果几乎没有差异，但对于厚壳，有时同一位置的TOP面与BOTTOM 面结果差异可能会较为明显。
我们先看一下如何在ABAQUS 中查看壳的TOP面结果，如下图1所示：
图1结果显示设置在ABAQUS的Visualization模块下打开一个壳模型的ODB文件，点击菜单栏Result，下拉框中选择SectionPoints…，弹出Section Points对话框，Activelocations:位置处选择Top，单击OK。
下图2是一铁路货车车体模型局部的TOP面与BOTTOM面应力云图结果对比，我们可以看出，BOTTOM面与TOP面应力云图分布差异较大，因些在查看复杂壳模型结果时一定要注意同时查看BOTTOM面与TOP面结果。
图2 BOTTOM面与TOP面应力云图结果对比2、如上图2白色的圈内我们可以看到应力云图不连续的情况，为什么会出现这种情况？从下图3中可以清晰看出云图不连续的问题发生在壳的折线上，原来ABAQUS默认对于连续的壳单元之间的角度小于20度时认为它是一个连续面，大于20度时认为它是一个折面，在折面的折线处查看应力结果时是不进行节点平均计算的，因此会出现这种不连续的问题。
图3 不连续应力云图如何消除这种不连续，具体操作如下：点击菜单栏Result，弹出下拉菜单中选择Options，弹出Result Options对话框，去除Include shell/membranefeature edges前面的对勾，点击OK。
如下图4。
图4 消除不连续设置结果如下图5所示。
