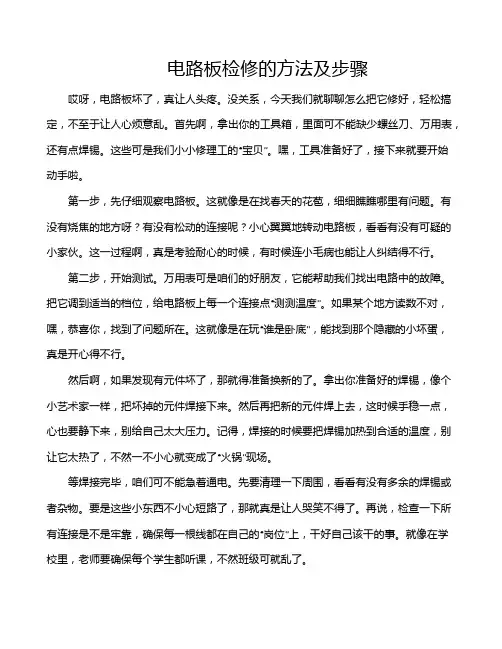

电路板检修的方法及步骤
电路板检修的方法及步骤哎呀，电路板坏了，真让人头疼。
没关系，今天我们就聊聊怎么把它修好，轻松搞定，不至于让人心烦意乱。
首先啊，拿出你的工具箱，里面可不能缺少螺丝刀、万用表，还有点焊锡。
这些可是我们小小修理工的“宝贝”。
嘿，工具准备好了，接下来就要开始动手啦。
第一步，先仔细观察电路板。
这就像是在找春天的花苞，细细瞧瞧哪里有问题。
有没有烧焦的地方呀？有没有松动的连接呢？小心翼翼地转动电路板，看看有没有可疑的小家伙。
这一过程啊，真是考验耐心的时候，有时候连小毛病也能让人纠结得不行。
第二步，开始测试。
万用表可是咱们的好朋友，它能帮助我们找出电路中的故障。
把它调到适当的档位，给电路板上每一个连接点“测测温度”。
如果某个地方读数不对，嘿，恭喜你，找到了问题所在。
这就像是在玩“谁是卧底”，能找到那个隐藏的小坏蛋，真是开心得不行。
然后啊，如果发现有元件坏了，那就得准备换新的了。
拿出你准备好的焊锡，像个小艺术家一样，把坏掉的元件焊接下来。
然后再把新的元件焊上去，这时候手稳一点，心也要静下来，别给自己太大压力。
记得，焊接的时候要把焊锡加热到合适的温度，别让它太热了，不然一不小心就变成了“火锅”现场。
等焊接完毕，咱们可不能急着通电。
先要清理一下周围，看看有没有多余的焊锡或者杂物。
要是这些小东西不小心短路了，那就真是让人哭笑不得了。
再说，检查一下所有连接是不是牢靠，确保每一根线都在自己的“岗位”上，干好自己该干的事。
就像在学校里，老师要确保每个学生都听课，不然班级可就乱了。
好了，检查完毕，接下来是通电测试。
心里难免有点小忐忑，毕竟电路板就像是一场未知的冒险。
轻轻按下开关，看看有没有反应。
要是灯亮了，声音正常，那就可以大喊“太好了！”了。
不过，如果没有，那可得再仔细检查一下，别让小问题跑掉。
如果电路板还是不行，别急，这时候可以查阅一下资料。
网上一堆高手，大家分享经验就像在开“修理大会”。
找到合适的解决办法，跟着一步一步来，或许能找到新的灵感。
索尼F系列彩电行场保护电路分析及检修
索尼F系列彩电行场保护电路分析及检修索尼F系列彩电有KV－F25MF1、KV－F25 MN11、KV－F29MF1、KV－F29MN11以及KV－F25RM857、KV－F29MH11等机型，在该系列彩电中设置了较完善的行、场保护电路，右下图为其简化图（其中参数以KV－F29MF1为参考）。
一、行扫描保护电路工作原理行扫描保护电路分为行负载过流保护电路和X射线保护电路两种。
图中的R886、D803、Q803以及IC001和IC304等元件构成行负载过流保护电路。
其中R886为取样电阻，在行输出级正常工作时，Q803的发射极电位为134.1V，基极电位为134.3V，Q803截止，其集电极为约0.2V低电位，IC001{43}脚和IC3049脚为低电平，对它们内部的保护电路无影响。
当行输出级负载发生故障，如行输出管短路等引起过流时，R886上压降增大，使Q803的发射极电位升高，基极电位相对下降，Q803正偏导通，其集电极电位升高，IC001{43}脚和IC3049脚为高电平，触发内部保护电路动作（高电平有效），IC304关断{18}脚的行振荡信号输出，行电路停止，同时IC001{18}脚输出待机指令，使电视机处于待机状态，避免故障进一步扩大。
X射线保护就是对行逆程脉冲幅度进行限制保护，避免因脉冲幅度过大引起阳极电压升高，使X射线超出规定范围。
其主要元件为D824、D825、D1502等，其中D1502为33V 齐纳二极管，当某种原因引起行逆程脉冲幅度过高时（如行逆程电容漏电或失效，该脉冲经D824整流、C877滤波后通过D825加到D1502，当该电压大于33V时，D1502击穿，高电平加到IC001{43}脚和IC3049脚，触发保护电路动作，实施保护功能。
二、场扫描保护电路工作原理场扫描保护电路是对场输出电流大小的检测，通过保护驱动电路来完成。
在场输出电路工作正常时，IC15015脚的静态电位为0V（即A点电位），此时设计使Q1501正偏导通，其集电极呈低电平，该电平经D1501加到图中B点，同时Q1503也正偏导通，其集电极呈低电平，由于Q1502的发射极通过R1506接－15V电压，故Q1502正偏导通，集电极呈低电平，通过D1506也加至B点，此时B点电位不足齐纳二极管D1504的击穿电压（3.6V），Q1504因反偏截止，其集电极5.1V电压通过R1514加到IC00110脚，内部保护电路不动作（低电平有效）。
汽车电路故障排查与修复常见方法
汽车电路故障排查与修复常见方法随着汽车技术的发展和普及，汽车电路故障成为了车主和维修人员面临的一个常见问题。
本文将介绍几种常见的汽车电路故障排查与修复的方法，帮助大家解决一些常见的问题。
第一种方法：检查保险丝在进行电路故障排查时，首先要检查车辆的保险丝。
保险丝是汽车电路保护的重要组成部分。
如果保险丝断路了，就会导致相关电器设备无法工作。
检查保险丝的方法是先找到车辆保险丝盒的位置，打开盖子，逐个检查各个保险丝是否正常。
如有保险丝断路了，需更换为同样规格的保险丝，注意保持规格一致。
第二种方法：检查接地情况汽车电路的正常工作需要良好的接地。
如果接地不良或存在松动、腐蚀等问题，就会导致电路故障。
检查接地的方法是使用万用表或电路测试仪，将其接入车辆的负极和需要测试接地的部件之间，检测测试仪显示的电阻值是否正常。
如果电阻值超过了正常范围，说明接地存在问题，需要检查接地线松动、腐蚀等情况并进行修复。
第三种方法：检查线路连接电路故障常常是由于线路连接不良引起的。
线路连接不良会导致电流无法正常流动，从而影响电器设备的工作。
检查线路连接的方法是先找到相关线路连接处，检查连接头是否松动、腐蚀等情况。
如果发现问题，需要重新连接或更换连接头，并确保连接牢固。
第四种方法：使用电路图进行排查电路图是电路故障排查的有力工具。
它能够清晰地显示出各个电器设备之间的连接关系，帮助我们定位故障点。
如果遇到复杂的故障，可以借助电路图进行排查。
首先，根据故障现象和电路图，确定可能的故障点。
然后，使用测试仪器逐个检测这些故障点，找出问题所在，并进行修复或更换。
第五种方法：请专业技师诊断对于一些复杂的电路故障，或者自己无法解决的问题，我们可以寻求专业技师的帮助。
他们具有丰富的经验和专业的知识，能够准确地排查和修复汽车电路故障。
当我们遇到棘手的问题时，不要盲目操作，以免进一步损坏车辆，最好是将车辆送到专业的修理店进行诊断和维修。
总结起来，汽车电路故障排查与修复常见方法主要包括检查保险丝、检查接地情况、检查线路连接、使用电路图进行排查以及请专业技师诊断。
AFT故障的故障及检修方法
AFT故障的故障及检修方法《家电维修》1、海信TC2125 (A3)机心自动搜索时能把所有的节目识别出来，并存储，图像清晰，恢复正常收看后，个节目都偏离正常位置：AFT电路V121漏电。
2、海信TC2140M(CPU M37211M2-562SP)(小信号处理TDA8361)搜索识别和位置正常，搜索完后一个节目也没有，原先存的节目基本正常,换CPU,存储器不能解决故障，固定高频头AFT电压，出现清晰图像和伴音：AFT电路有一个三极管击穿。
判断AFT电路故障方法：进入手动微调状态，向上或向下，声图有较大变化或手动微调能声像俱佳，退出后变差，就认定AFT电路故障。
2002.3.3索尼背投彩电检修实例（上） 2002.3.41、指示灯亮，无光栅，无伴音：IC803(CA0007AD)坏，投影管漏油。
2、屏幕中心由一个一分硬币大小的圆形污斑：有一个投影管不良。
3、红光栅，回扫线：聚焦组件某一引线虚焊。
4、有时屏幕上无字幕，有时还伴有水平聚焦变差现象，垂直聚焦良好：IC501(2)D527(5V)击穿。
索尼大屏幕彩电慢性绿色故障的检修 KV-L34MF1 从左到右慢慢变绿：消磁控制电路故障，应急改进方法。
2.5用飞利浦CTV-222S遥控系统改造索尼KV-2553TC彩电。
02.3.6长虹C2588（NC-2)彩电屡烧行管:光电耦合器NQ826集电极R842(56欧）变大为140K。
02.3.7海尔HT 2529彩电换太黑屏的取消方法 02.3.8图像内容影响场副总线控制扑朔迷离东杰EK2198A （小信号处理TV1231N),（CPU TMP87CK38N)图像向中间压缩，忽大忽小：进入维修状态，调MOD0,MOD1. 02.3.8高路华TC2528 CPU（34300N4-721SP)每次开机进入AV状态(待机状态）的解密方法。
02.3.8TDA4501.TDA8305(27)C416介质损耗变变大（行逆程电容变质引起沙堡异常）引起故障现象是行幅略有缩小，右侧有一垂直黑带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
行电路检修方法
一：行激励管和行输出管的发射结电压及集电极直流电压测量法
通过测量行输出管发射极电压可判断故障在行输出级或在其前的电路.这个发射结电压通常为+(-)0.25V以内的正偏或反偏,这与行推动变
压器的激励方式有关.如果发射结电压正常,说明行输出级以前基本正常;如果发射极无电压,说明行推动级末提供脉冲或行管发射结击穿.
行激励管正常工作时,发射结偏电压为0.4V.偏电压正常说明行振荡电路输出正常的行频脉冲;偏压太小或无偏压说明行振荡电路工作异常
或行激励管击穿;偏压超过0.75V则使激励管饱和导通,会使其集电极电压为0V,此也为行振荡电路工作异常.
二:行推动变压初级短路法
若行输出管集电结电压明显低于正常值,可通过短路行推动变压器初级绕组来判断行输出组级荐在直流短路还是交流短路,短路后行管基极
无输入脉冲,行管不工作于脉冲状态.因此,如果短路后行管集电极电压恢复正常,便说明行输出级存在着交流短路,常见故障是行偏转线圈局部短
路,行输出变压器内部匝间短路或其负载短路.若短路后行管集电极电压仍然偏低,便说明行输出存在直流短路,常见故障为行管CE极间漏电,阻尼二极管不良或逆程电容漏电.
请注意,这种方法对某些彩电不适用.例如,采用锁频式开关电源的彩电,由行逆程脉冲去同步开关电源.在行电路不工作时,开关电源的输出
电压会下降.如果缺少这方面的经验,会误认为行输出级存在直流短路.又如,某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的
主输出电压,在行输出级不工作时会因负载减轻而上升到143V和130V,可能会引发不应有的故障.
三:行推动管基极信号注入法
当开机后保护电路立即动作而难以判断是否行频偏低或逆程电容是否容量减少是时,可以断开彩电的行保护电路,同时在行管集电极上接一
个0.5A 的保险丝;然后找一台正常的黑白电视机,用导线把两台电视机的地连起来,焊开两电视机的推动管基极,将输往黑的电视机推动管的基极
的行频脉冲连接到彩电的推动管基极;如彩电采用热底板,则必须用一台隔离变压器给彩电供电.当两电视机都通电时,如果彩电出现正常光栅,便
说明故障是行频偏低引起的;如果彩电行管集电极的保险丝迅速烧断,则说明故障很可能是逆程电容容量减少所致.
四:行输出变压器次级电压测量法
行输出变压器次级产生的电视机所需的高,中,低电,如公共通道的12V 电压,视放的180V,场扫描的25V或50V电压.通过测量这些电压,可判断
行扫描电路的正常与否.只要一路电压次级正常,便可判断行扫描电路正常;如各级电路都不正常,行扫描电路肯定存在故障。
五:行推动管和行输出管的集电极交流db电压测量法
这是很有效的检修方法.彩电行管的集电极交流db电压反应了逆程反峰电压的高低,具体数值与机型各屏幕大小有关.对于21寸或更
小的电视,此值为350~450v.
通过测量行管的集电极的交流db电压,也可以判断故障的大致部位.行管不工作时,这个db电压为零;行输出变压器的输出负载短路时,这个
db电压很少;如db电压正常但无光栅或光栅异常,则表明行输出变压器次级绕组开路或其负载有故障;如电压超过500V,光栅变小且很亮,则是逆程
电容容量减少.
行推动管集电极的交流db电压反映了行推动级是否正常工作.这个db 电压通常为75~125V,但如果行推动级由24V低压供电,这个db电压在50V 以内.
灯泡串在行的哪部分最好
灯泡串在行供电端，电流基本是纯直流，而串入行管C极，行管工作在高速开关状态，电流近乎直流，体现的电压，亮度不会相同。
串在2个不同的部位都可防止行管击穿，减少损失。
一种判断行偏转线圈好坏的方法
在电视机的维修中，常会遇到行偏转线圈短路，怎样来判断行偏转线圈的好坏，就的有一个好方法。
现在的电视机，特别是大屏幕的，行偏转线圈的阻值都不大，因此，要是用电阻法测量，很难测量准确。
如果再检查中发现烧焦，烧糊的情况，那就好办了。
但是就只有一匝或者两匝短路的情况，光凭眼睛和电阻测量法是很难判断的，因此，对这种情况下的判定，就得找到一种好的方法，在实际维修中，我就总结了一种有效的方法。
现在的行偏转线圈，很多都是两组线圈并联的，维修中发现，损坏的往往只有一组，很少遇到两组都坏的。
当怀疑行偏转线圈损坏时，我们可以把行偏转线圈的一个头从端子上焊下，再分开两组线圈的头，分别测量这两组线圈的阻值，看是否一样，如果明显不一样，就可以判定有一组线圈短路。
但是对于只有一匝或者两匝短路的情况，这种办法行不通，的采取另一种方法，把分开的线圈中的一组接入电路，开机后看机子是否可以正常开机，如果能正常开机，就把这一组焊开再接入另一组，看是否正常。
在分别接入这两组的时候，如果有一组不能正常开机，说明这一组存在短路(这里说的，只是针对行偏转线圈是否短路的判断，不包括其他行部分的故障）。
这种方法还有一个好处，就是避免了大屏幕电视机不能脱开行偏转线圈来检修的风险，因为这种方法，始终都有一组线圈接入了电路，也就避免了行包没有负载而引起的开机烧行管的现象。
