数字功放和模拟功放优缺点对比
数字功放原理
数字功放原理数字功放（Digital Power Amplifier）是一种利用数字信号处理技术进行功率放大的设备，它将模拟信号转换为数字信号，通过数字信号处理器进行处理，再将处理后的数字信号转换为模拟信号输出到扬声器。
数字功放具有高效、高保真、体积小、重量轻等优点，因此在音响领域得到了广泛的应用。
数字功放的原理主要包括数字信号处理、数字模拟转换和输出放大三个部分。
首先，数字功放接收到的是模拟音频信号，它需要经过模数转换器（ADC）将模拟信号转换为数字信号。
模数转换器将模拟信号进行采样和量化，得到对应的数字信号，然后将数字信号送入数字信号处理器（DSP）进行数字信号处理。
数字信号处理器对数字信号进行滤波、均衡、混响等处理，以及对音频信号进行编码和解码，使得音频信号能够得到更好的处理和增强，最终得到高保真度的音频信号。
接下来，经过数字信号处理器处理后的数字信号需要经过数模转换器（DAC）转换为模拟信号。
数模转换器将数字信号进行解码，得到模拟音频信号，然后将模拟音频信号送入输出级放大器进行放大。
输出级放大器将模拟音频信号进行功率放大，增大信号的幅度，然后输出到扬声器。
扬声器将电信号转换为声音信号，使得人们能够听到音频信号。
总的来说，数字功放的原理是通过模数转换器将模拟音频信号转换为数字信号，经过数字信号处理器进行处理，然后再通过数模转换器将数字信号转换为模拟信号，最终经过输出级放大器输出到扬声器。
数字功放相比传统的模拟功放具有很多优点。
首先，数字功放可以实现数字信号的精确控制和处理，能够实现更高的音频信号处理精度和保真度。
其次，数字功放具有更高的效率，能够更好地利用电能，减少能量的浪费。
此外，数字功放的体积更小，重量更轻，更适合于一些对音响设备体积和重量有要求的场合。
总的来说，数字功放利用数字信号处理技术实现了对音频信号的精确控制和处理，具有高效、高保真、体积小、重量轻等优点，是音响领域的一种重要技术。
数字功放与模拟功放的区别
数字功放与模拟功放的区别一、数字功放与D类功放的区别常见D类功放（PWM功放）的工作原理：PWM功放只能接受模拟音频信号，用内部三角波发生器产生的三角波和它进行比较，其结果就是一个脉宽调制信号（PWM），然后将PWM信号放大并还原成模拟音频信号。
因此，PWM功放是用脉冲宽度对模拟音频幅度进行模拟的，其信息的传递过程是模拟的、非量化的、非代码性的。
并且由于目前器件性能的限制，PWM功放不可能采用太高的采样频率，在性能指标上尚达不到Hi-Fi 级的水平。
而数字功放采用一些宽度固定的脉冲来数字地量化、编码模拟音频信号，使音频信号的还原更为真实。
二、数字功放和模拟功放的区别数字功放由于工作方式与传统模拟功放完全不同，因此克服了模拟功放固有的一些缺点，并且具备了一些独有的特点。
1. 过载能力与功率储备数字功放电路的过载能力远远高于模拟功放。
模拟功放电路分为A类、B类或AB类功率放大电路，正常工作时功放管工作在线性区；当过载后，功放管工作在饱和区，出现谐波失真，失真程度呈指数级增加，音质迅速变坏。
而数字功放在功率放大时一直处于饱和区和截止区，只要功放管不损坏，失真度不会迅速增加，如图1所示。
图1 全数字功放与普通功放过载失真度比较由于数字功放采用开关放大电路，效率极高，可达75%~90%（模拟功放效率仅为30%~50%），在工作时基本不发热。
因此它没有模拟功放的静态电流消耗，所有能量几乎都是为音频输出而储备，加之前后无模拟放大、无负反馈的牵制，故具有更好的“动力”特性，瞬态响应好，“爆棚感”极强。
2. 交越失真和失配失真模拟B类功放在过零失真，这是由于晶体管在小电流时的非线性特性而引起的在输出波形正负交叉处的失真（小信号时晶体管会工作在截止区，无电流通过，导致输出严重失真）。
而数字功放只工作在开关状态，不会产生交越失真。
模拟功放存在推挽对管特性不一致而造成输出波形上下不对称的失配失真，因此在设计推挽放大电路时，对功放管的要求非常严格。
数字功放即PWM调制的D类功放,与模拟功放的主要
数字功放及其在测量时的注意事项江苏省电子信息产品质量监督检验研究院史锡亭数字功放即脉冲调制的D类功放，与模拟功放的主要差别在于前者功放管处于开关工作状态。
在数字功放出现以前，音频功率放大器最常用的为AB类功放，AB类功放保留了B类功放效率高的优点，同时由于使用小偏置电流而能实现较小的交越失真，在重放正弦波时理想效率高于70%。
因为实际重放的声信号有很大的动态范围，如AM收音、磁带能达到50dB，FM收音、CD远超过此值，从而导致模拟音频功放实际效率很低，功放级需要较大的散热片，限制了其在对散热及效率较高要求场合的使用。
下图为AB类功放在重放正弦波时的最大效率，其中输出0dB为开始削波时就像串在电源与输出间的一只可变电阻，控制输出，但同时自身也在消耗电能。
数字功放的功放管工作在开关状态，当其饱和导通时两端压降很小，当然功耗也小；而截止时，漏电流极小，几乎不消耗功率。
所以数字功放电源的利用率就特别高。
下图为A类、B 类和D类放大器输出级的功率效率比较。
其中：POWER EFFICIENCY功率效率；NORMALIZED LOAD POWER归一化负载功率；CLASS D AD199x MEASURED为AD199x D类放大器测量值；CLASS B IDEAL为B类放大器理想值；CLASS A IDEAL为A类放大器理想值。
输出功率和效率的差异在中等功率水平处很大。
这对于音频很重要，因为大音量音乐的长期平均功率水平要比达到P max的瞬时峰值水平低很多（为其1/5到1/20，取决于音乐类型）。
对于音频功放，若认为PLOAD = 0.1 PLOADmax是一个合理的平均功率水平，按照这个功率水平评估D 类功放输出级的功耗是B类功放输出级的1/9，是A类功放输出级的1/107。
调制技术如下图所示，其一为脉宽调制技术，即将音频信号转换为PWM数字音频信号，PWM信号的占空比与原音频信号的瞬时值相关，占空比50%表示音频信号瞬时值为0；另一种脉冲调制技术被称为脉冲密度调制技术（PDM），脉冲密度大的地方，表示电压高；稀的地方，电压就低。

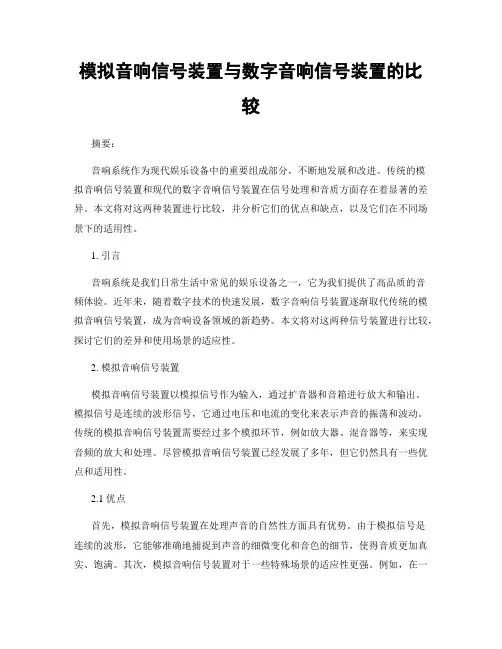

模拟音响信号装置与数字音响信号装置的比较
模拟音响信号装置与数字音响信号装置的比较摘要：音响系统作为现代娱乐设备中的重要组成部分，不断地发展和改进。
传统的模拟音响信号装置和现代的数字音响信号装置在信号处理和音质方面存在着显著的差异。
本文将对这两种装置进行比较，并分析它们的优点和缺点，以及它们在不同场景下的适用性。
1. 引言音响系统是我们日常生活中常见的娱乐设备之一，它为我们提供了高品质的音频体验。
近年来，随着数字技术的快速发展，数字音响信号装置逐渐取代传统的模拟音响信号装置，成为音响设备领域的新趋势。
本文将对这两种信号装置进行比较，探讨它们的差异和使用场景的适应性。
2. 模拟音响信号装置模拟音响信号装置以模拟信号作为输入，通过扩音器和音箱进行放大和输出。
模拟信号是连续的波形信号，它通过电压和电流的变化来表示声音的振荡和波动。
传统的模拟音响信号装置需要经过多个模拟环节，例如放大器、混音器等，来实现音频的放大和处理。
尽管模拟音响信号装置已经发展了多年，但它仍然具有一些优点和适用性。
2.1 优点首先，模拟音响信号装置在处理声音的自然性方面具有优势。
由于模拟信号是连续的波形，它能够准确地捕捉到声音的细微变化和音色的细节，使得音质更加真实、饱满。
其次，模拟音响信号装置对于一些特殊场景的适应性更强。
例如，在一些要求高保真度的音乐录制室或音乐厅中，模拟音响信号装置能够更好地还原原始音频信号，保留原始音频的细节和动态范围。
2.2 缺点然而，模拟音响信号装置也存在一些缺点。
首先，它受到电磁干扰的影响较大，尤其在使用长电缆连接音源和扩音器时。
这可能导致信号质量的下降和音频的失真。
其次，模拟音响信号装置需要多个环节的放大和处理，这可能会引入一定的噪声和失真。
此外，模拟音响信号装置的可调性和可编程性较差，不易实现信号处理的精确控制和算法计算。
3. 数字音响信号装置数字音响信号装置以数字信号作为输入，通过模数转换器（DAC）将数字信号转换为模拟信号，再通过放大器和音箱进行放大和输出。
数字功放原理
数字功放原理数字功放（Digital Power Amplifier）是一种基于数字信号处理技术的功放系统，它将模拟音频信号转换为数字信号，并在数字域内进行精确的处理和放大。
与传统模拟功放相比，数字功放具有功率效率高、体积小、重量轻、功率密度高、失真低等优势。
数字功放的工作原理主要包括两个关键环节：数字信号处理和功率放大。
在数字信号处理方面，模拟音频信号首先经过A/D转换器（模数转换器），将其转换为二进制数字信号。
然后，数字信号经过数学算法和滤波器等处理器件，进一步削弱或放大、滤波和修正等，以实现各种音频特性的调整和优化。
例如，可以调整频率响应、相位特性、失真、降噪等，以及实现均衡、混响、环绕声等音效处理。
在功率放大方面，数字信号经过数字的放大器模块（Digital Power Amplifier Module），实现对信号的放大和驱动。
数字功放采用数字信号直接驱动功放器件（如MOSFET等）的方式，通过PWM（脉宽调制）技术，将数字信号转换为相应的高速开关脉冲信号。
这些高速开关脉冲信号通过功放器件，经过放大和滤波处理后，再次转换为模拟信号，通过输出端口输出。
数字功放的核心技术包括高效的PWM技术、高速的功放器件、数字信号处理算法等。
高效的PWM技术可以实现高效的能量转换和功率放大，提高功率放大的效率和性能。
高速的功放器件能够实现更精确和快速的信号放大和响应，减少失真和噪声。
而数字信号处理算法的优化则可以实现更精确、准确和高保真度的音频处理和放大。
总结起来，数字功放通过数字信号处理和功率放大的两个主要环节，将模拟音频信号转换为数字信号，并在数字域内进行精确的处理和放大，从而实现高效、高保真度的音频放大。
该技术在音响设备、汽车音响等领域得到广泛应用，并逐渐取代传统的模拟功放。
数字功放与模拟功放的区别
数字功放与模拟功放的区别嘉兆科技一、数字功放与D类功放的区别常见D类功放（PWM功放）的工作原理：PWM功放只能接受模拟音频信号，用内部三角波发生器产生的三角波和它进行比较，其结果就是一个脉宽调制信号（PWM），然后将PWM信号放大并还原成模拟音频信号。
因此，PWM功放是用脉冲宽度对模拟音频幅度进行模拟的，其信息的传递过程是模拟的、非量化的、非代码性的。
并且由于目前器件性能的限制，PWM功放不可能采用太高的采样频率，在性能指标上尚达不到Hi-Fi级的水平。
而数字功放采用一些宽度固定的脉冲来数字地量化、编码模拟音频信号，使音频信号的还原更为真实。
二、数字功放和模拟功放的区别数字功放由于工作方式与传统模拟功放完全不同，因此克服了模拟功放固有的一些缺点，并且具备了一些独有的特点。
1. 过载能力与功率储备数字功放电路的过载能力远远高于模拟功放。
模拟功放电路分为A类、B类或AB类功率放大电路，正常工作时功放管工作在线性区；当过载后，功放管工作在饱和区，出现谐波失真，失真程度呈指数级增加，音质迅速变坏。
而数字功放在功率放大时一直处于饱和区和截止区，只要功放管不损坏，失真度不会迅速增加。
2. 交越失真和失配失真模拟B类功放在过零失真，这是由于晶体管在小电流时的非线性特性而引起的在输出波形正负交叉处的失真（小信号时晶体管会工作在截止区，无电流通过，导致输出严重失真）。
而数字功放只工作在开关状态，不会产生交越失真。
模拟功放存在推挽对管特性不一致而造成输出波形上下不对称的失配失真，因此在设计推挽放大电路时，对功放管的要求非常严格。
而数字功放对开关管的配对无特殊要求，基本上不需要严格的挑选即可使用。
3. 功放和扬声器的匹配由于模拟功放中的功放管内阻较大，所以在匹配不同阻值的扬声器时，模拟功放电路的工作状态会受到负载（扬声器）大小的影响。
而数字功放内阻不超过0.2Ω(开关管的内阻加滤波器内阻)，相对于负载（扬声器）的阻值（4~8Ω）完全可以忽略不计，因此不存在与扬声器的匹配问题。
卡拉OK效果器模拟VS数字方案大比拼
卡拉OK效果器模拟VS数字方案大比拼展开全文近年来KTV娱乐模式发生了较大的变化，从而导致采用前置效果器搭配后级功放应用的模式呈流行趋势，引发了娱乐行业的“卡拉OK 效果器热潮”。
!卡拉OK效果器主要有模拟和数字(DSP)二类，谁优谁劣?不同厂商从自身利益出发各持己见，终端用户毕竟“见少识寡”难免偏听偏信。
笔者从事卡拉OK效果器的研发已有一段时间，做过不同的数字与模拟方案，在此仅以个人的体会谈谈看法，将自己的研发成果向大家汇报，不当之处请各位同仁斧正一数字效果器数字效果器的效果处理采用DSP芯片，功能可以做到很全，不但各种话筒信号的效果处理(如延时、回声次数、残响、预延时时间等)可以在一块芯片上完成，而且还可以进行均衡、移频、压幅、限幅、分频、变调等功能的开发利用。
在一般人看来数字效果器是近乎完美的，厂家与商家有足够的“卖点”，用户眼花缭乱有太多可以信赖的理由，更有不少人将数字效果器繁杂的菜单与操作模式认定为“高科技”。
数字效果器无可置疑是今后的发展方向，近年来也有长足的进步，但眼前的技术瓶颈还无法完全突破，主要制约有二点：1 目前高素质等级的芯片采购受限，技术开发平台不够，就信号保真而言仅仅是“数”、“模”转换这一关都很难过，难怪数字效果器出来的声音大都“干干的”、“死死的”。
!2 真正做数字效果器要从DSP芯片的“底层”开始开发，“算法”如何十分关键，这一点对软件工程师要求苛刻。
如果从事效果器软件开发的工程师对音乐没有足够的修养，对模拟电路没有十足的研究，最终只能“瞎子摸象”，可以做出象的尾巴，但整体出来是象、是牛、是马就不得而知了。
目前国内有能力将技术与艺术相结合的人才极其匮乏，绝大多数厂家是共用为数不多的几块DSP效果模块做二次开发，结果千人一面，近亲繁殖。
二模拟效果器最早的国产模拟效果器出现于90年代初，当时也就是将合并机的前级部分移出，叫“卡拉OK前级”。
G模拟效果器可以选择的效果芯片较多，常用的有：2399、65831、56031、50195等等，但素质差别很大，应用难度与最终的效果表现也不同。
数字功放芯片
数字功放芯片数字功放芯片，全名为数字功率放大器芯片，是一种用于音频信号放大的集成电路芯片。
它能够将低电平音频信号放大为高功率音频信号，常用于音响设备、汽车音响系统等领域。
数字功放芯片的基本原理是通过运算放大和数字信号处理来实现音频信号的放大。
与传统的模拟功放不同，数字功放芯片采用了数字化处理技术，能够更好地保留音频信号的原始数字信息，提供更准确、更纯净的音质输出。
由于数字功放芯片采用了数字信号处理的技术，它具有更高的精度、更强的稳定性和更低的功率消耗。
数字功放芯片的工作原理主要分为两个步骤：数字信号处理和功率放大。
在数字信号处理阶段，音频信号会经过ADC（模数转换器）进行模数转换，将模拟音频信号转换为数字音频信号。
然后，数字音频信号会经过数字信号处理器（DSP）进行数字信号处理，如滤波、均衡等操作。
最后，处理后的数字音频信号会输入到功率放大器模块进行功率放大。
在功率放大阶段，数字音频信号经过DAC（数字模数转换器）进行数字转模拟转换，将数字音频信号转换为模拟音频信号。
然后，模拟音频信号会经过功率放大器进行功率放大。
数字功放芯片的功率放大器通常采用PWM（脉冲宽度调制）技术，通过控制脉冲的宽度来调节输出功率。
最后，放大后的音频信号会输出到喇叭或扬声器，实现声音放大。
数字功放芯片相比传统的模拟功放具有很多优势。
首先，数字功放芯片具有更高的功率转换效率，可以更有效地利用电能。
其次，数字功放芯片具有更好的稳定性和可靠性，可以避免传统功放中常见的温度漂移和各种失真问题。
此外，数字功放芯片还可以通过软件调节参数进行音频信号的实时控制和优化，提供更灵活、更精确的音质调整。
总的来说，数字功放芯片是一种用于音频信号放大的集成电路芯片，通过数字信号处理和功率放大来实现音频信号的放大。
它具有高效、稳定、可靠和灵活的特点，是现代音响设备和汽车音响系统中不可或缺的重要组成部分。
数字功放芯片的技术不断发展，推动着音频设备领域的创新和进步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字功放和模拟功放优缺点对比
数字功放的根本电路是早已存在的D类放大器（国内称丁类放大器）。
以前，由于价钱和技术上的缘由，这种放大电路只是在实验室或高价位的测试仪器中应用。
这几年的技术开展使数字功放的元件集成到一两块芯片中，价钱也在不时降落。
理论证明，D类放大器的效率可到达100%。
但是，迄今还没有找到理想的开关元件，难免会产生一局部功率损耗，假如运用的器件不良，损耗就会更大些。
但是不论怎样，它的放大效率还是到达90%以上。
由于功耗和体积的优势，数字功放首先在能源有限的汽车声响和请求较高的重低音有源音箱中得到应用。
随着DVD家庭影院、迷你声响系统、机顶盒、个人电脑、LCD电视、平板显现器和挪动电话等消费类产品一日千里的开展，特别是SACD、DVDAudio等一些高采样频率的新音源规格的呈现，以及声响系统从平面声到多声道环绕系统的进化，都加速了数字功放的开展。
近年来，数字功放的价钱呈不时降落的趋向，有关这方面的专利也层出不穷。
一、D类输出功率和耗费功率与AB类功率放大器耗费比例
采用低频音频信号调制一个固定高频频率的脉宽的一种放大器被人们称为D类放大器又有人称为数字音频放大器，他最大的特性是效率特别高（理论上能够到达100%，实践在85%以上），采用十分小的电子器件就能够制造出很大功率的音频放大器。
小功率，即1W-3W的功率放大器而言，在相同播放内容的情况下，AB类功率放大器与D类功率放大器的功率效率各约为AB=15%及D=75%。
在播放1W音乐的情况下，AB类功率放大器需求耗费6.7W的功率，但D 类功率放大器在同样的播放条件下只耗费1.33W。
因而，运用D类功率放大器可延长电池的运用时间达5倍(6.7W/1.33W)。
低功率的运用除了手机，DVD、MP3及PMP之外还有一些盛行产品如iPod、手机、及数字相框。
那么中功率的状况下，即10W-30W的功率放大器而言在相同播放内容以语音为主的情况下，AB类功率放大器与D类功率放大器的功率效率分别为AB=25%及D=80%。
在播放10W语音的情况下，AB类功率放大器需求损耗40W的功率，但D类功率放大器在同样的条件下播放只损耗12.5Watts。
因而运用D类功率放大器可降低电源的本钱将近3倍(40W/12.5W)，而且D类功率放大器所产生的2.5W的热可由普通功率封装及PCB设计即可处置不用额外的散热器。
在大功率输出的状况下，即100W-200W的D类数字功率放大器在汽车声响亦将占有一席之地，在此高功率之下D类功率放大器仍免不了运用散热片，但散热面积与散热量比AB类功率放大器所需的要小，由于高效率的缘由，D类功率放大器能够在不启动汽车引擎的情况下有较长的运用时间而不耗费太多电瓶的电量，D类功率放大器成为如今汽车声响的主要应用产品。
二、数字功放和数字化功放、数码功放的区别
所谓的数字化功放只是在前置级上采用数字信号处置的方式，在模仿音频信号或数字音频信号输入后，采用现有的数字音频处置集成电路，完成一些比方声场处置、数字延时、混响等功用，最后再经过模仿功率放大模块停止音频放大。
固然目前各集成电路厂家都推出了数字声场处置、数字卡拉OK和数字杜比解码集成电路。
但是由于目前功放大都只能接纳模仿音频信号，所以各集成电路的接口也大多是模仿的，这就需求重复地停止模/数、数/模转换，由此会引入量化噪声，使音质恶化。
全数字功放除了针对扬声器的接口以外（这
是由于目前扬声器都只能承受模仿音频信号），音频信号在功放内部都是以数字信号的方式停止处置（包括功率放大）；关于模仿音频信号，必须转化成数字信号后才能进行处理。
在已经具备数字音频的时代推出数字功放，将可能对音响技术的发展产生重大影响。
