CTP基本工作原理是怎样的
CTP基本工作原理是怎样的？
C T P直接制版机由精确而复杂的光学系统，电路系统，以及机械系统三大部分构成。
由激光器产生的单束原始激光，经多路光学纤维或复杂的高速旋转光学裂束系统分裂成多束（通常是200-500束）极细的激光束每束光分别经声光调制
器按计算机中图像信息的亮暗等特征，对激光束的亮暗变化加以调制后，变成受控光束。
再经聚焦后，几百束微激光直接射到印版表面进行刻版工作，通过扫描刻版后，在印版上形成图像的潜影。
经显影后，计算机屏幕上的图像信息就还原在印版上供胶印机直接印刷。
每束微激光束的直径及光束的光强分布形状，决定了在印版上形成图像的潜影的清晰度及分辨率。
微光束的光斑愈小，光束的光强分布愈接近矩形（理想情况），则潜像的清晰度愈高。
扫描精度则取决系统的机械及电子控制部分。
而激光微束的数目则决定了扫描时间的长短。
微光束数目越多，则刻蚀一个印版的时间就越短。
目前，光束的直径已发展到 4.6个微米，相当于可刻蚀出600l p i的印刷精度。
光束数目可达500根。
该蚀一个对开印版的时间可在3分钟即完成。
另一方面，版光束的输出功率及能量密度（单位面积上产生的激光能量，单位为焦耳/平方厘米）愈高，则蚀刻速度也愈快。
但是过高功率也会产生缩短激光的工作寿命，降低光束的分布质量等的负面的影响。
制版机光源包括：气体激光（氩离子激光488n m，功率：20m w左右）；固体激光器（F D Y A G532n m，100m w以上）；半导体激光（L D，半导体激光中的红外半导体激光有低功率，长寿命的优点。
）
直接制版系统是一套综合性的多学科技术产业，它包括精密机械及光学技术，电子技术，彩色数字图像技术，计算机及软件技术，新型印版及材料技术，自动化技术及网络技术于一体的自动生产系统，是当代印刷工业的又一次重大技术革命。
ctp制版机工作原理
ctp制版机工作原理

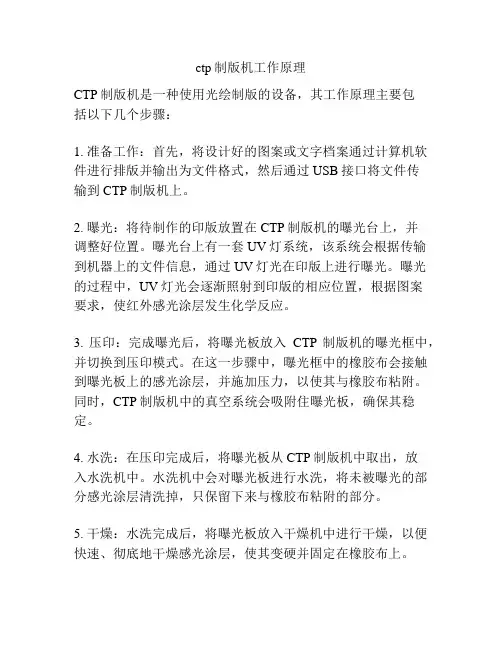

CTP制版机是一种使用光绘制版的设备，其工作原理主要包
括以下几个步骤：
1. 准备工作：首先，将设计好的图案或文字档案通过计算机软件进行排版并输出为文件格式，然后通过USB接口将文件传
输到CTP制版机上。
2. 曝光：将待制作的印版放置在CTP制版机的曝光台上，并
调整好位置。
曝光台上有一套UV灯系统，该系统会根据传输到机器上的文件信息，通过UV灯光在印版上进行曝光。
曝光
的过程中，UV灯光会逐渐照射到印版的相应位置，根据图案
要求，使红外感光涂层发生化学反应。
3. 压印：完成曝光后，将曝光板放入CTP制版机的曝光框中，并切换到压印模式。
在这一步骤中，曝光框中的橡胶布会接触到曝光板上的感光涂层，并施加压力，以使其与橡胶布粘附。
同时，CTP制版机中的真空系统会吸附住曝光板，确保其稳定。
4. 水洗：在压印完成后，将曝光板从CTP制版机中取出，放
入水洗机中。
水洗机中会对曝光板进行水洗，将未被曝光的部分感光涂层清洗掉，只保留下来与橡胶布粘附的部分。
5. 干燥：水洗完成后，将曝光板放入干燥机中进行干燥，以便快速、彻底地干燥感光涂层，使其变硬并固定在橡胶布上。
6. 印刷：干燥完成后，将制作好的印版安装在印刷设备上，通过机械压印方式，将印版上的图案或文字转移到纸张或其他材料上，完成印刷。
CTP制版机通过数字化技术实现了对印版制作过程的自动化
控制，提高了制版的效率和精度，并减少了人为误差的可能性。
同时，CTP技术还能够实现精密的网点排线，使印刷品的质
量更加出色。
ctp工作原理
ctp工作原理
CTP（Computer-to-Plate）技术是一种非常重要的印前技术，
可以利用计算机直接将电子文件转化为印版，大大提高了印刷的效率和精度。
CTP工作原理主要包括以下几个步骤：
1. 图像处理：首先将原始电子文件导入到计算机中，进行图像处理和修饰。
这一步可以使用各种图像编辑软件进行，如Photoshop、Illustrator等。
通过处理和修饰，可以将图像调整
到最佳效果。
2. 信息输出：将处理好的图像信息通过计算机和相关软件，输出到CTP设备上。
这一步需要将图像转化成CTP设备支持的
文件格式，如TIFF、PDF等。
3. 曝光过程：在CTP设备中，会使用激光光束或LED光源对
印版进行曝光。
激光光束或LED光源会根据图像信息的不同，在光敏材料上形成相应的图案。
4. 显影处理：曝光后的印版会进行显影处理，将非曝光部分的光敏材料去除，只留下曝光部分的图案。
5. 定位和装订：经过上述步骤后，得到的印版会进行定位，并放置在印刷机的相应位置。
之后，可以进行印刷和装订等后续工艺。
CTP技术通过将传统的复杂和费时的制版过程简化为电子化
的过程，极大地提高了印刷的效率和质量。
相比传统的CTF
（Computer-to-Film）技术，CTP技术省去了制作胶片的过程，使得印刷行业更加便捷和环保。
3_CTP制版系统的基本工作原理[兼容模式]
![3_CTP制版系统的基本工作原理[兼容模式]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/9e5e323fb6360b4c2e3f5727a5e9856a5612269d.webp)
灰度级 =（记录精度 / 加网线数）2 +1
光点小
组成网点的光点数多
灰度等级多
ቤተ መጻሕፍቲ ባይዱ
或 在保证相同灰度等级的 条件下使网点尺寸更小， 即网线数高
激光照排机的主要性能参数
重复精度
套准精度：也叫对位精度或重复精度，各色版上图 像位置的准确程度，反应了两张胶片的图像相互之 间不能重叠的误差。通常以第一色和最后一色版重 叠的误差计算。照排机的结构对重复精度影响很 大。
照排速度还受到RIP速度的限制
照排速度与分辨率有直接的关系，分辨率越高，速 度越慢
激光照排走片图
进片辊
精密驱 首打孔 尾打孔 动组件
供片盒 隋环
激光
双缓存 出片系 统
裁刀
连线冲 片机
• 内置首尾打孔是选配件
激光照排机性能评价
网点质量
用专业放大镜观测胶片上的网点。网点形状是否符 合设定，清晰不发虚，边缘平滑无毛刺。输出的分 辨率、胶片质量、震动、冲洗状况等因素对网点的 质量有一定影响。
有差别 直接制版机也同样使用了内鼓式、外鼓式、平台式和曲线
式技术 与照排机不同的是，直接制版机采用的技术往往与记录材
料 ⎯ 印版有关。
主要内容
CTP基本工作原理 CTP制版工艺的通用基本部件 CTP设备的结构 CTP制版与传统制版的比较 影响CTP制版质量的因素
工作原理
光学系统 电路系统 机械系统
光学系统
多束极细激光
声
光
调
制
激光器
器
计算机中图像信息
RIP还具有控制输出设备的作用，及控制输 出版面的其他信息，如输出幅面大小，是 否旋转版面，是否输出反字，是否拆页， 是否输出分色，输出页面份数。
ctp制版原理
ctp制版原理CTP（计算机到版）制版是一种数字化的印前制版技术，它通过利用计算机和相关软件进行电子文件的处理和输出，以取代传统的铅字排版和胶片制版的方式。
CTP制版的原理主要涉及以下几个步骤：1. 数据处理：首先，将原始的设计稿件通过扫描仪或数码相机转换为数码图像，保存在计算机中。
然后，使用专业的制版软件对图像进行处理，包括校正、剪裁、修复等，以确保输出结果的质量和准确性。
2. 文件校验：在进行后续的输出之前，需要对文件进行校验，以确保其符合印刷要求。
这包括检查图像的分辨率、色彩模式、尺寸等是否符合要求，以避免在制版过程中出现质量问题。
3. 制版参数设置：根据纸张尺寸、印刷要求和设备特性，需要设置适当的制版参数。
这包括确定线数、曝光时间、点阵形状等，以确保在印刷过程中能够准确还原原始设计稿件的细节和色彩。
4. 制版输出：通过CTP输出设备，将经过处理和校验的文件传输到感光介质上。
通常使用的感光介质包括热敏材料和聚合物材料，它们能够对光线敏感并记录图像信息。
5. 制版曝光：感光介质被加载到CTP设备的感光部分，然后通过激光束进行曝光。
这些激光束将根据图像信息的不同强度和位置，对感光材料进行照射，从而形成图像的隐影。
6. 显影和后处理：经过曝光后，感光材料需要进行显影和后处理。
显影的目的是通过化学反应来显现出图像，而后处理的目的是增强图像的对比度、清晰度和稳定性。
这些步骤通常是通过浸泡、喷洒或其他涂敷方式完成。
经过以上步骤，CTP制版就能够产生出高质量的印刷版面。
与传统的铅字排版和胶片制版相比，CTP制版具有更高的准确性和效率，能够大大缩短制版的时间，并为印刷品的质量和生产率提供更好的保障。
ctp印刷工作原理
