二分图的讲解
二分图及其应用
求最大匹配举例
①取一个初始匹配M={Bb,Cc,Dd}. ②用标记法从点A开始求得一条增广路:=(AcCe)(左图). ③用调整匹配M:将中属于M的边删去并将其中不属于M的
其它边添加到M中得到比M多一边的新匹配M’(如右图 示). ④因对M’用标记法只能从E或F开始,但都不能求出M’的 任何增广路,故判定M’是一个最大匹配.
13
匈牙利算法：
初始时最大匹配为空 for 二分图左半边的每个点i do 从点i出发寻找增广路径。如果找到，则把它取反
（即增加了总了匹配数）
如果二分图的左半边一共有n个点，那么最多找n 条增广路径。如果图中共有m条边，那么每找一 条增广路径（DFS或BFS）时最多把所有边遍历一 遍，所花时间也就是m。所以总的时间大概就是O （n * m）。
6
例2：工作分配问题
问题 某教研室有4位教师:A,B,C,D. A能教课程5;B能教 1,2;C能教1,4;D能教课程3.能否适当分配他们的任务,使4 位教师担任4门不同课并且不发生安排教师教他不能教的 课的情况?
此问题可归结为二分图的数学模型: G={A,B,C,D},E,{1,2,3,4,5},(X,y)E,如果X能教y.一 个满足要求的工作分配正是一个含有4条边的一个最大匹 配.
for(i=0;i<n;i++) { if(mark1[i]) { if(!v[i].empty()){ memset(mark2,true,sizeof(mark2)); for(j=0;j<v[i].size();j++) { point = v[i][j]; if(!mark2[point]) continue; mark2[point] = false; if(list[point] == -1 || dfs(point)) { list[point] = i; num++; break; } } } mark1[i] = false; } } if(flog || list[0] != -1) cout << num-1 << endl; else cout << num << endl; } int main() { int i,j,s,d; while(cin>>n) { if(n == 0)break; v.clear(); v.resize(n); cin >> m >> edge; for(i=0;i<edge;i++) { cin >> j >> s >> d; v[s].push_back(d); } Solve(); } return 0; }
高压开关柜二次图识读讲解,电气人看图必备~
二次图内符号含义学习二次图前应该首先知道二次图内各符号所代表的含义或装置。
下面表格中列举了本图中一些常见符号：进线柜一次接线示意图进线开关柜交流电流回路1、计量回路计量回路的作用主要是将小电流传至智能电度表中，用于电能的计算。
检修或更换电度表时切记勿将电流互感器二次侧开路。
2、测量回路测量回路主要是将小电流传至综保装置，用于电流的检测。
后台显示的电流即取于此处。
3、线路保护回路此图中故障录波的作用就是实时监控电流变化，在发生故障时为判断故障提供判断依据，提高故障处理速度。
4、母线保护回路同样是监控电流变化，达到故障设定值作用于跳闸或告警。
5、零序保护回路线路柜后面都可看到在电缆上装有零序电流互感器，作用就是监控零序电流，将信号传至小电流选线装置柜用于告警及故障查找，再传至综保装置用于告警或跳闸。
进线开关柜交流电压回路1、电度计量图中DFY也相当于一个接线端子，不过次接线端子上带有短接片，即可将电流互感器短路，也可将电压互感器开路。
进线开关柜开入开出原理图1、综保装置外部开入开出接线图此图中QA为柜内控母小空开，QF、S8、S9、S均为断路器内部触点，S8为试验位置触点，S9为工作位置触点，在试验位置时S8闭合，离开实验位置时S8断开，到达工作位置时S9闭合，离开后S9断开。
S为断路器储能触点，储能成功闭合，未储能断开。
QK为开关柜上远方/就地转换开关，JD为接地刀触点，接地刀合上就闭合，接地刀拉开为断开。
6LP为开关柜上置检修状态压板。
2、综保装置内部开入开出接线图图中KKJ为合后位置继电器，可以用于区分是正常分闸还是故障分闸。
TWJ为跳位继电器，用于综保上跳位指示。
HWJ为合位继电器，用于综保上合位指示。
进线开关柜控制原理图上图为开关柜的控制原理图，看懂此图也就知道了我们的开关柜是怎么控制的，都经过哪些设备控制分合的。
QA为控制小母线空开，In为综保装置，KK为合分闸转换开关，HC为合闸线圈，TQ为分闸线圈，Y1为合闸闭锁电磁铁，LP都为压板，DL为断路器内辅助触点。
Ku二分图最大权匹配(KM算法)hn
Maigo的KM算法讲解(的确精彩)顶点Ｙｉ的顶标为B［i]，顶点Xi与Yj之间的边权为w[ｉ,j]。
在算法执行过程中的任一时刻，对于任一条边(ｉ,j),A［i]+B[j]>=w［i,ｊ]始终成立。
KM 算法的正确性基于以下定理：* 若由二分图中所有满足A［i］+B[j]=ｗ[ｉ,ｊ］的边（i，ｊ)构成的子图（称做相等子图）有完备匹配,那么这个完备匹配就是二分图的最大权匹配。
这个定理是显然的。
因为对于二分图的任意一个匹配，如果它包含于相等子图,那么它的边权和等于所有顶点的顶标和；如果它有的边不包含于相等子图,那么它的边权和小于所有顶点的顶标和。
所以相等子图的完备匹配一定是二分图的最大权匹配。
初始时为了使A［ｉ]＋B[j]>=w[i,j]恒成立,令A[i]为所有与顶点Xi关联的边的最大权，Ｂ[ｊ］＝0。
如果当前的相等子图没有完备匹配,就按下面的方法修改顶标以使扩大相等子图，直到相等子图具有完备匹配为止。
我们求当前相等子图的完备匹配失败了,是因为对于某个Ｘ顶点,我们找不到一条从它出发的交错路。
这时我们获得了一棵交错树,它的叶子结点全部是X顶点。
现在我们把交错树中X顶点的顶标全都减小某个值ｄ,Y顶点的顶标全都增加同一个值d，那么我们会发现：两端都在交错树中的边(i，j）,A［i]+B[j]的值没有变化。
也就是说,它原来属于相等子图，现在仍属于相等子图。
两端都不在交错树中的边(ｉ，ｊ)，A[i］和B[j]都没有变化。
也就是说,它原来属于(或不属于)相等子图，现在仍属于(或不属于)相等子图。
X端不在交错树中，Y端在交错树中的边(i，ｊ)，它的Ａ［ｉ]+B[j]的值有所增大。
它原来不属于相等子图,现在仍不属于相等子图。
X端在交错树中,Ｙ端不在交错树中的边（i,j),它的A［ｉ]+B[j]的值有所减小。
也就说,它原来不属于相等子图，现在可能进入了相等子图,因而使相等子图得到了扩大。
现在的问题就是求d值了。
离散数学课件_8 图的基本概念
返回本章首页
返回本章首页
9 2014-9-23
第六节 哈密尔顿图(2)
(1) 设 G=(V,E) 是哈密尔顿图，则对 V 的任 意非空子集 S均有W(G-S) ≦|S|, 其中GS表示在G中删除S中的点以及以S为端点 的边后所构成的图； W(G-S) 表示 G-S 的 连通分支数; (2)设G=(V,E)是n阶无向简单图，若对G中 任 意 不 相 邻 的 顶 点 u,v 都 有 d(u)+d(v) ≧n-1,则G存在哈密尔顿路，因此G是半 哈密尔顿图； (3) 设 G 是 n 阶简单图，则是哈密尔顿图当 且仅当其闭包是哈密尔顿图.
返回本章首页
11 2014-9-23
第七节 二分图(2)
(2)图G的匹配M是最大匹配当且仅当G不含 M的可扩路; (3)设G=(V,E)为二分图,顶点划分为V= V1 ∪ V2 ,则G存在饱和V1的每个顶点匹配 的充要条件是对任何S V1均有 |N(S)|≧|S|； 3.算法：匈牙利算法，解决了二分图的匹 配问题。
返回本章首页
6 2014-9-23
第五节 欧拉图(1)
欧拉图是一类非常著名的图，之所以如 此，不仅是因为欧拉是图论的创始人， 更主要是欧拉图具有对边（弧）的“遍 历性”. 1.概念有:欧拉路,欧拉图,半欧拉路,半欧 拉图,割边等；
返回本章首页
7 2014-9-23
第五节 欧拉图(2)
2.结论有:(1)无向连通图G是欧拉图的充要 条件是G中每个顶点的度均为偶数； (2)设G是无向连通图，则G是半欧拉图 的充要条件是G恰含有两个奇数度点. 3.算法:在欧拉图中找欧拉路的Fleury算法.
第八章 图的基本概念
完全2-分图的l-边-连通度
完全2-分图的l-边-连通度
王斌;罗光耀
【期刊名称】《重庆工商大学学报（自然科学版）》
【年(卷),期】2007(24)3
【摘要】连通图G所谓的l-边-连通度(ι-edge-connectivity),就是使图G成为至少ι个分支所必须去掉的最少边数,记作λι(G),即λι(G)=min{ㄧE'
ㄧ∶E'E(G),ω(G-E')≥ι}.研究了完全2-分图的ι-边-连通度,得到了定理:设
G=G[V1,V2]是一个完全2-分图,V1=r,V2=s,r+k=s,k≥0为整数.则图G的(k+2)-边-连通度为(k+1)r,即λk+2(G)=r(k+1).
【总页数】3页(P223-224,227)
【作者】王斌;罗光耀
【作者单位】重庆工商大学,理学院,重庆400067;重庆工商大学,理学院,重庆400067
【正文语种】中文
【中图分类】O157.5
【相关文献】
1.三次图的完全扩容图的连通度 [J], 萨如拉;阿勇嘎
2.3-正则Cayley图的l-边-连通度 [J], 雷澜
3.二部图2-等周边连通度最优的充分条件 [J], 段晋芳;原军
4.关于二分图的线连通度的一个结论 [J], 潘登斌
5.关于二分图的线连通度的一个结论 [J], 潘登斌
因版权原因，仅展示原文概要，查看原文内容请购买。

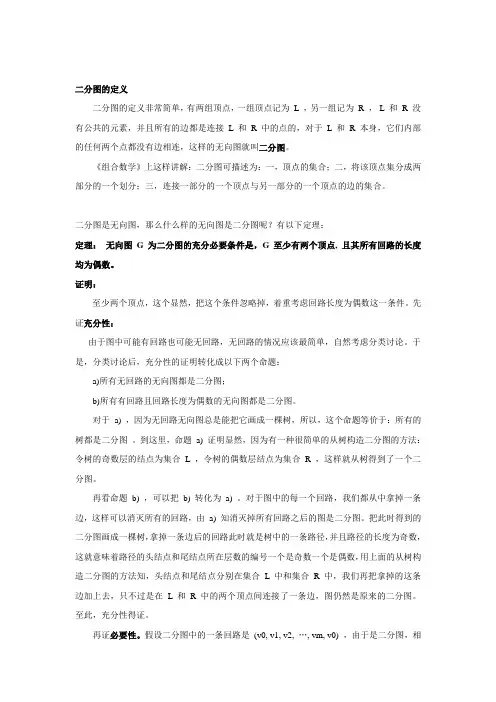

二分图概念性质(通俗版)
