单片机九·十章部分答案
第9章 AT89C51单片机扩展I/O接口的设计1．判断下列说法是否正确，为什么？（1）由于81C55不具有地址锁存功能，因此在与A T89C51芯片的接口电路中必须加地址锁存器。
（2）在81C55芯片中，决定端口和RAM单元编址的信号是AD7～AD0和WR。
（3）82C55具有三态缓冲器，因此可以直接挂在系统的数据总线上。
（4）82C55的PB口可以设置成方式2。
答：（1）错，81C55具有地址锁存功能。
（2）错，在81C55芯片中，引脚IO/M*、A2、A1、A0决定端口地址和RAM 单元编址。
（3）错，82C55不具有三态缓冲器。
（4）错，82C55的PB口只可以设置成方式0和方式1。
4．常用的I/O端口编址有哪两种方式？它们各有什么特点？AT89C51单片机的I/O端口编址采用的是哪种方式？答：有两种。
（1）独立编址方式。
就是I/O地址空间和存储器地址空间分开编址。
其优点是，I/O地址空间和存储器地址空间相互独立，界限分明。
但是，却需要设置一套专门的读/写I/O的指令和控制信号。
（2）统一编址方式。
它是把I/O端口的寄存器与数据存储器单元同等对待，统一编址。
统一编址的优点是不需要专门的I/O指令，直接使用访问数据存储器的指令进行I/O操作，简单、方便且功能强大。
89C51单片机使用的是I/O和外部数据存储器RAM统一编址的方式。
5．82C55的“方式控制字”和“PC口按位置位/复位控制字”都可以写入82C55的同一控制寄存器，82C55是如何来区分这两个控制字的？答：82C55通过写入控制字寄存器的控制字最高位来判断，最高位为1时，为方式控制字；最高位为0时，为PC口按位置位/复位控制字。
6．编写程序，采用82C55的PC口按位置位/复位控制字，将PC7置“0”，PC4置“1”（已知82C55各端口的地址为7FFCH～7FFFH）。
答：本题主要考察对82C55的PC口的操作。
其方式控制字的最高位为0时，低4位对PC口进行置位。
由题目可知方式控制寄存器的地址为7FFFH。
ORG 0100HMAIN: MOV DPTR,#7FFFH ;控制字寄存器地址7FFFH送DPTR MOV A,#0EH ;将PC7置0MOVX @DPTR,AMOV A,#09H ;将PC4置1MOVX @DPTR,AEND7．由图9-6来说明82C55的PA口在方式1的应答联络输入方式下的工作过程。
答：当外设输入一个数据并送到PA7～PA0上时，输入设备自动在选通输入线STB向82C55发送一个低电平选通信号，则把PA7～PA0上输入的数据存入APA口的输入数据缓冲/锁存器；然后使输入缓冲器输出线IBFA变成高电平，以通知输入设备，82C55的PA口已收到它送来的输入数据。
82C55检测到联络线ASTB由低电平变成了高电平、IBFA为1状态和中断允许触发器INTEA 为1时，使输出线INTRA（PC3）变成高电平，向89C51发出中断请求。
INTEA 的状态可由用户通过对PC4的置位/复位来控制。
89C51响应中断后，可以通过中断服务程序从PA口的输入数据缓冲/锁存器读取外设发来的输入数据。
当输入数据被CPU读走后，82C55撤销INTRA上的中断请求，并使IBFA变为低电平，以通知输入外设可以送下一个输入数据。
8．81C55的端口都有哪些？哪些引脚决定端口的地址？引脚TIMERIN和TIMEROUT的作用是什么？答：81C55的端口有以下几种：命令/状态寄存器、PA口、PB口、PC口、计数器的高8位寄存器与低8位寄存器以及RAM单元。
引脚IO/M，A2、A1、A0决定端口地址。
TIMERIN是计数脉冲输入引脚，输入脉冲的上跳沿用于对81C55片内的14位计数器减1。
TIM EROUT为计数器输出引脚。
当14位计数器减为0时，就在该引线上输出脉冲或方波，输出的信号波形与所选的计数器工作方式有关。
9．现有一片A T89C51单片机，扩展了一片82C55，若把82C55的PB口用作输入，PB口的每一位接一个开关，PA口用作输出，每一位接一个发光二极管，请画出电路原理图，并编写出PB口某一位开关接高电平时，PA口相应位发光二极管被点亮的程序。
答：电路图可以参考图9-10，PA口每一位接二极管的正极，二极管的负极接地。
PB口每1位接一开关和上拉电阻，开关另一端直接接地。
这样只需要将读到的PB口的值送给PA口就可以满足题目要求了。
ORG 0100HMIAN: MOV A,#10000010B ;设置PA口方式0输出,PB口方式0输入MOV DPTR,#0FF7FH ;控制口地址送DPTRMOVX ＠DPTR,A ;送方式控制字MOV DPTR,#0FF7DH ;PB口地址送DPTRMOVX A,＠DPTR ;读入开关信息MOV DPTR,#0FF7CH ;PA口地址送DPTRMOVX ＠DPTR,A ;PA口的内容送PB口点亮相应的二极管END10．假设81C55的TIMERIN引脚输入的频率为4MHz，问81C55的最大定时时间是多少？答：81C55计数器的初值范围是3FFFH～2H。
当频率为4MHz，初值为3FFFH时，最大定时时间为0.004096s。
11．假设81C55的TIMERIN引脚输入的脉冲频率为1MHz，请编写在81C55的TIMEROUT引脚上输出周期为10ms的方波的程序（假设I/O口地址为7F00H～7F05H）。
答：将1MHz的脉冲改变为10ms的方波，实际上就是分频。
分频前后频率之比为100∶1，这样只要将定时器初值设置为64H就可以了（假设I/O口地址为7F00H～7F05H）。
START: MOV DPTR,#7F04H ;指针指向计数器低8位MOV A,#64H ;送初值给AMOVX ＠DPTR,A ;初值送给计数器低8位INC DPTR ;指向计数器高8位MOV A,#40H ;计数器方波输出MOVX ＠DPTR,AMOV DPTR,#7F00H ;指向命令/状态口MOV A,#0C2H ;设定控制字MOVX ＠DPTR,A ;启动计数器END第10章 AT89C51单片机与输入外设和输出外设的接口设计1．下列项说法正确。
A．HD7279是一个用于键盘和LED显示器的专用接口芯片B．在单片机与微型打印机的接口中，打印机的BUSY信号可作为查询信号或中断请求信号使用C．为给扫描法工作的8 8键盘提供接口电路，在接口电路中只需要提供两个输入口和一个输出口D．LED显示器的字型码是固定不变的答：A．对；B．对；C．错；D．错。
2．为什么要消除按键的机械抖动？软件消除按键机械抖动的原理是什么？答：在按键的闭合和断开过程中，由于开关的机械特性，导致了按键抖动的产生。
如果不消除按键的机械抖动，按键的状态读取将有可能出现错误。
消除按键抖动一般是采用软件或硬件去抖。
软件去抖的原理是，在第一次检测到有键按下时，该键所对应的行线为低电平，执行一端延时10ms的子程序后，确认该行线电平是否仍然为低电平，如果仍为低电平，则确认该行确实有键按下。
4．写出表10-1中仅显示小数点“.”的段码。
答：80H（共阴极）；7FH（共阳极）。
5．说明矩阵式键盘按键按下的识别原理。
答：按键设置在行、列线交点上，行、列线分别连接到按键开关的两端。
行线通过上拉电阻接到+5V上，无按键按下时，行线处于高电平状态，而当有按键按下时，行线电平状态将由与此行线相连的列线的电平决定。
列线的电平如果为低，则行线电平为低；列线的电平如果为高，则行线的电平亦为高。
将行、列线信号配合起来并做适当的处理，才能确定闭合键的位置。
6．对于图10-10所示的键盘，采用线反转法原理编写出识别某一按键被按下并得到其键号的程序。
答：先对P1口高4位送低电平，读取P1口低4位的值；再对P1口低4位送低电平，读取P1口高4位的值，将两次读到的值组合在一起就得到了按键的特征码，再根据特征码查找键值。
参考程序如下：KEYIN: MOV P1,#0FH ;反转读键MOV A,P1ANL A,#0FHMOV B,AMOV P1,#0F0HMOV A,P1ANL A,#0F0HORL A,BCJNE A,#0FFH,KEYIN1RET ;未按键KEYIN1: MOV B,A ;暂存特征码MOV DPTR,#KEYCOD ;指向特征码表MOV R3,#0FFH ;顺序码初始化KEYIN2: INC R3MOV A,R3MOVC A,@A+DPTRCJNE A,B,KEYIN3MOV A,R3 ;找到,取顺序码RETKEYIN3: CJNE A,#0FFH,KEYIN2 ;未完,再查RET ;已查完,未找到,以未按键处理 KEYCOD: DB 0E7H,0EBH,0EDH,0EEH ;特征码表DB 0D7H,0DBH,0DDH,0DEHDB 0B7H,0BBH,0BDH,0BEHDB 77H,7BH,7DH,7EH9．简述TP P-40A/16A微型打印机的Centronics接口的主要信号线及功能，与AT89C51单片机相连接时，如何连接几条控制线？答：DB0～DB7——数据线，单向传输，由单片机输入给打印机。
STB（STROBE）——数据选通信号。
在该信号的上升沿，数据线上的8位并行数据被打印机读入机内锁存。
BUSY——打印机忙状态信号。
当该信号有效（高电平）时，表示打印机正忙于处理数据。
此时，单片机不得使STB信号有效，向打印机送入新的数据。
ACK——打印机的应答信号。
低电平有效，表明打印机已取走数据线上的数据。
ERR——出错信号。
当送入打印机的命令格式出错时，打印机立即打印1行出错信息，提示出错。
在打印出错信息之前。
该信号线出现一个负脉冲，脉冲宽度为30 s。
用一条地址线来控制写选通信号STB和读取BUSY引脚状态。
10．如果把图10-25所示的打印机的BUSY线断开，然后与A T89C51单片机的INT0线相接，请简述电路的工作原理并编写将以20H为起始地址的连续20个内存单元中的内容输出的打印程序。
答：本程序采用外部中断来完成数据打印，先打印一个数据，当BUSY线从高电平变成低电平时，再打印下一个数据。
参考程序如下：ORG 0000HLJMP MAINORG 0003HLJMP INORG 0030HMAIN: SETB EX0 ;允许外部中断SETB IT0SETB EAMOV R0,#7FH ;控制口地址MOV A,#81H ;控制字MOVX @R0,AMOV R1,#20H ;数据区首地址MOV R2,#19 ;计数器MOV A,@R1 ;打印内容MOV R0,#7CH ;A口地址MOVX @R0,AMOV R0,#7FHMOV A,#0EHMOVX @R0,A ;PC7=0MOV A,#0FHMOVX @R0,A ;PC7=1SJMP $IN: DJNZ R2,EX ;20个数据都结束了吗？INC R1 ;指向下一个数据MOV A,@R1MOV R0,#7CHMOVX @R0,AMOV R0,#7FHMOV A,#0EHMOVX @R0,AMOV A,#0FHMOVX @R0,AEX: RETI。
单片机原理与C51程序设计基础教程第9章课后习题及答案
填空题1.TXD RXD2．SCON3．固定4. 300bit/s5.选择题1．B2．A3．C4．C5.C上机题１. #include<reg51.h>#define uchar unsigned char#define uint unsigned intuint j,k;uchar i;char table[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //定义流水灯main(){TMOD = 0X20; //定时器初始化TH1=0xcc;TL1=0xcc; //设定波特率TR1=1; //无限循环执行一下发送和接收语句SCON=0x50; //允许接收P1=0xff; //所有led灭while(1){TI=0; //TI清零for(i=0;i<8;i++) //流水灯{SBUF=table[i]; //发送数据while(RI==0); //RI=0等待RI=0; //RI清零P1=SBUF; //接收数据并送P1口while(TI==0); //TI=0等待TI=0; //TI清零for(j=0;j<1000;j++) //延时for(k=0;k<100;k++);}if(i==8)i=0; //只有8个灯}}2.//发送#include "reg51.h"#define uchar unsigned charvoid int4(void) ;char xdata *p;main(){P=0x3400;TMOD=0x20;TL1=0Xfd;TH1=0xfd;SCON=0x40;TR1=1;EA=1;ES=1;SBUF = *P;while(1);}void int4() interrupt 4{TI=0;P++;SBUF=*P;if(P==0X34A0)EA=0;}//接收#include "reg51.h"#define uchar unsigned charvoid int4(void) ;char xdata *p;main(){P=0x4400;TMOD=0x20;TL1=0Xfd;TH1=0xfd;SCON=0x50;TR1=1;EA=1;ES=1;SBUF = *P;}void int4() interrupt 4{RI=0;*P=SBUF; P++;if(P==0X44A1)EA=0;}3. #include "reg51.h"#define uchar unsigned charsbit P3_3=P3^3;uchar a=3;unsigned char tab[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //共阳void timer(uchar t);void int4(void) ;main(){uchar i,j;SCON=0;EA=0;ES=1;for(;;){P3_3=1;for(i=0;i<4;i++){SBUF=tab[a];j=a;while(j==a);}P3_3=0;timer(100);if(a=255)a=7;}void int4() interrupt4{TI=0;a--;}void timer(uchar t){uchar i;for(i=0;i<t;i++){TMOD=0x01;TH0=-10000/256;TL0=-10000%256;TR0=1;while(!TF0);TF0=0;}}。
单片机原理及应用第四版林立第九章选择题答案
单片机原理及应用第四版林立第九章选择题答案第九章选择题答案（1）下列关于80C51单片机最小系统的描述中______是错误的。
A．它是由单片机、时钟电路、复位电路和电源构成的基本应用系统B．它不具有定时中断功能C．它不具有模数或数模转换功能D．它不具有开关量功率驱动功能（2）下列关于单片机应用系统一般开发过程的描述中______是正确的。
①在进行可行性分析的基础上进行总体论证②在软件总体结构设计后进行功能程序模块化设计和分配系统资源③进行系统功能的分配、确定软硬件的分工及相互关系④在电路原理图设计的基础上进行硬件开发、电路调试和PCB制版⑤采用通用开发装置或软件模拟开发系统进行软硬件联机调试A．①③④②⑤B．①②③④⑤C．①④③②⑤D．③④①②⑤（3）利用Proteus进行单片机系统开发的下列顺序描述中______是正确的。
①制作真实单片机系统电路、进行运行、调试、直至成功②利用目标代码进行实时交互和协同仿真③进行电路绘图设计、选择元件、连接电路和电器检测等④源程序设计、编程、汇编编译、调试、生成目标代码文件A．①③②④B．①②③④C．①④③②D．③④②①（4）关于“看门狗”技术的下列描述中______是错误的。
A．其意义在于能在程序“跑飞”时实现自我诊断并使系统恢复运行B．其基本原理是，如果“喂狗”规律被打破，便会引导系统复位使程序重新开始C．用于“喂狗”的脉冲既可以源于硬件电路定时器也可以源于单片机内部定时器D．使用“看门狗”技术后，系统抗干扰问题就能得到完全彻底解决（5）根据第九章智能仪器应用实例，下列关于硬件设计的描述中______是错误的。
A．采用了基于共阴极数码管动态显示原理的显示方案B．采用了基于集电极开路门(OC)的数码管段码功率驱动方案C．采用了基于串口扩展方式的按键接口方案D．采用了基于通用I/O口方式的模数转换器接口方案（6）根据本章智能仪器应用实例，下列关于软件设计的描述中______是错误的。
单片机原理及接口技术课后习题第9章 答案讲解
第九章复习思考题1. 计算机系统中为什么要设置输入输出接口？输入/输出接口电路是CPU与外设进行数据传输的桥梁。
外设输入给CPU的数据，首先由外设传递到输入接口电路，再由CPU从接口获取；而CPU输出到外设的数据，先由CPU输出到接口电路，然后与接口相接的外设获得数据。
CPU与外设之间的信息交换，实际上是与I/O接口电路之间的信息交换。
2. 简述输入输出接口的作用。
I/O接口电路的作用主要体现在以下几个方面：（1）实现单片机与外设之间的速度匹配；（2）实现输出数据锁存；（3）实现输入数据三态缓冲；（4）实现数据格式转换。
3. 在计算机系统中，CPU与输入输出接口之间传输数据的控制方式有哪几种？各有什么特点？在计算机系统中，CPU与I/O接口之间传输数据有3种控制方式：无条件方式，条件方式，中断方式，直接存储器存取方式。
在无条件方式下，只要CPU执行输入/输出指令，I/O接口就已经为数据交换做好了准备，也就是在输入数据时，外设传输的数据已经传送至输入接口，数据已经在输入接口端准备好；输出数据时，外设已经把上一次输出的数据取走，输出接口已经准备好接收新的数据。
条件控制方式也称为查询方式。
CPU进行数据传输时，先读接口的状态信息，根据状态信息判断接口是否准备好，如果没有准备就绪，CPU将继续查询接口状态，直到其准备好后才进行数据传输。
在中断控制方式下，当接口准备好数据传输时向CPU提出中断请求，如果满足中断响应条件，CPU则响应，这时CPU才暂时停止执行正在执行的程序，转去执行中断处理程序进行数据传输。
传输完数据后，返回原来的程序继续执行。
直接存储器存取方式即DMA方式，它由硬件完成数据交换，不需要CPU的介入，由DMA控制器控制，使数据在存储器与外设之间直接传送。
4. 采用74LS273和74LS244为8051单片机扩展8路输入和8路输出接口，设外设8个按钮开关和8个LED，每个按钮控制1个LED，设计接口电路并编制检测控制程序。
(完整版)单片机题库分章节答案(C语言)
第1部分单片机概述及数学基础一、填空题1、十进制255的二进制是11111111，十六进制是FF 。
2、单片机是将CPU、存储器、特殊功能寄存器、定时/计数器和输入/输出接口电路、以及相互连接的总线等集成在一块芯片上。
3、十进制127的二进制是1111111，十六进制是7F。
4、+59的原码是00111011，-59的补码是11000101。
5、十进制数100转换为二进制数是1100100；十六进制数100转换为十进制数是256。
6、十进制数40转换为二进制数是101000；二进制数10.10转换为十进制数是 2. 5。
7、十进制99的二进制是1100 011，十六进制是63。
二、判断题（×）1、AT89S51是一种高性能的16位单片机。
8位机（×）2、有符号正数的符号位是用1表示的。
三、选择题（）1、计算机中最常用的字符信息编码是（A）A. ASCIIB.BCD码C. 余3码D. 循环码四、简答题1、何谓单片机？单片机与一般微型计算机相比，具有哪些特点？第2部分51单片机硬件结构、存储系统及I/O接口一、填空题1、AT89S51单片机共有 4 个8位的并行I/O口，其中既可用作地址/数据口，又可用作一般的I/O口的是P0。
2、若采用12MHz的晶振，则MCS-51单片机的振荡周期为__ 1/12 μS __ ，机器周期为____1μS __。
3、AT89S51单片机字长是___8___位，有___40根引脚。
4．89S51单片机是8位单片机，其PC计数器是16位。
5．若单片机使用的晶振频率是6MHz,那么一个振荡周期是1/6µS，一个机器周期是2μSµS。
6．89S51单片机是+5 V供电的。
4.0-5.5V7．堆栈是内部数据RAM区中，数据按先进后出的原则出入栈的。
8．MSC－51系列单片机具有 4 个并行输入/输出端口，其中＿P0＿口是一个两用接口，它可分时输出外部存储器的低八位地址和传送数据，而＿P1＿＿口是一个专供用户使用的I／O口，常用于第二功能的是P3 口。
单片机应用技术第10章答案
10-1. 把模拟量采集成为模拟电流或模拟电压，然后变换成离散的数字量才能送入计算机处理。
10-2. 实现模/数转换的方法比较多，常见的有计数法、双积分法和逐次逼近法。
10-3．根据A、B、C地址信号确定。
10-4．通道地址锁存信号输入端，上升沿有效。
10-5．串行数据输出接口的A/D转换器引脚少、体积小、接口所需I/O端口数量少，有利于缩小系统体积而提高集成度，尤其在模拟、数字信号需要隔离的场所，能够方便廉价地实现隔离。
10-6．电流和电压。
10-7 MCS-51与DAC0832连接时有三种方式：单缓冲方式、双缓冲方式和完全直通方式。
单缓冲方式。
10-8略。
10-9．直通方式。
10-10．略
286。

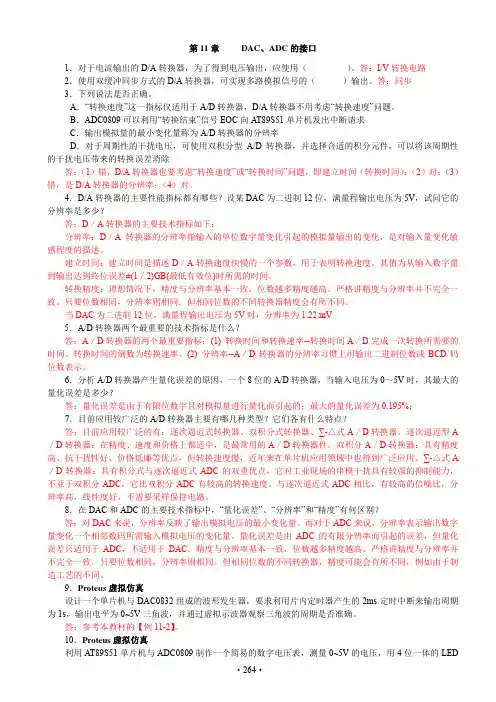

单片机第10章课后答案
