VistaWindows7浅层地震反射波法处理流程分解讲义
地震反射波法
（2）接收
地震波的接收除观测系统和地震仪的仪器因素 选择外，主要涉及如下三个方面的问题。 (1)检波器的选择：一般认为采用自然频率较高 的检波器，有助于扩展记录信号的宽高频，从而有 助于提高地震记录的分辨率，压制低频干扰。此外， 在陆地勘探中，选用速度检波器，而在水中接收时， 采用压力检波器。 (2)埋臵条件的选择：根据仪器的响应与波的振 动方向之间的关系，采用垂直检波器接收地面位移 的垂直分量，可得到最大的灵敏度。因此检波器要 埋直。此外为使得检波器与大地耦合好，应埋臵在 潮湿、致密的土壤或岩石中。
SN v x 2n
3、地震波的激发与接收
1、P波的激发与接收 2、SH波的激发与接收
1、P波的激发与接收
激发 接收
（1）激发
激发震源分为两类：一为炸药震源，另一为非炸 药震源。对于激发纵波而言，两类方式均可选择，一 般以实现地质目的为准。相比而言，炸药震源激发的 勘探深度的选择范围要大得多。在激发时，对震源一 般有两个要求：①激发力要竖直向下；①激发装臵或 药包与大地耦合要好。 若采用炸药震源激发，一般在浅井或浅坑中埋臵 药包，且药包的体积要小、成点或球状，以保证激发 效果。此外，在潮湿的土层或浅水面以下激发比在松 散的干土层中激发效果要好。 为提高勘探的分辨率，希望激发信号的频带宽、 主频高。实践表明，在浅层地震勘探中，小药量高爆 速的炸药震源和枪击震源等都能获得比较好的效果。
在反射波法勘探中，我们根据 各种环境、激发以及传播因素产生 的干扰的动力学和运动学特点，将 干扰波分为两类： 其一是规则干扰波 其二是不规则干扰波
下面分述其主要特点。
规则干扰波主要有：声波、面 波、工业电干扰、多次反射波、侧 面波以及绕射波等。
其主要特点为在时间或空间上表现 出一定的规律性，能量一般较强。与有 效波的差异主要表现在频率、视速度和 到达时间三个方面，并且大部分干扰主 要表现出视速度和到达时间两个方面与 有效波存在差异。如面波、声波和多次 反射波等。
VISTA地震处理实习步骤

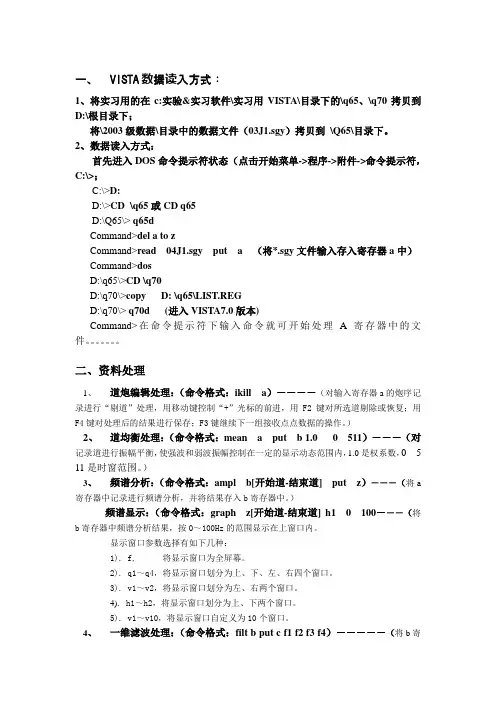

一、VISTA数据读入方式：1、将实习用的在c:实验&实习软件\实习用VISTA\目录下的\q65、\q70拷贝到D:\根目录下；将\2003级数据\目录中的数据文件（03J1.sgy）拷贝到\Q65\目录下。
2、数据读入方式：首先进入DOS命令提示符状态（点击开始菜单->程序->附件->命令提示符，C:\>；C:\>D:D:\>CD\q65或CD q65D:\Q65\> q65dCommand>del a to zCommand>read 04J1.sgy put a（将*.sgy文件输入存入寄存器a中）Command>dosD:\q65\>CD \q70D:\q70\>copy D: \q65\LIST.REGD:\q70\> q70d (进入VISTA7.0版本)Command>在命令提示符下输入命令就可开始处理A寄存器中的文件。
二、资料处理1、道炮编辑处理：（命令格式：ikill a）――――（对输入寄存器a的炮序记录进行“剔道”处理，用移动键控制“+”光标的前进，用F2键对所选道剔除或恢复；用F4键对处理后的结果进行保存；F3键继续下一组接收点点数据的操作。
）2、道均衡处理：（命令格式：mean a put b 1.0 0 511）―――（对记录道进行振幅平衡，使强波和弱波振幅控制在一定的显示动态范围内，1.0是权系数，0 5 11是时窗范围。
）3、频谱分析：（命令格式：ampl b[开始道-结束道] put z）―――（将a 寄存器中记录进行频谱分析，并将结果存入b寄存器中。
）频谱显示：（命令格式：graph z[开始道-结束道] h1 0100―――（将b寄存器中频谱分析结果，按0～100Hz的范围显示在上窗口内。
显示窗口参数选择有如下几种：1). f, 将显示窗口为全屏幕。
2). q1～q4，将显示窗口划分为上、下、左、右四个窗口。
地震资料处理之vista操作演示版
多分量地震数据处理
1 2
多分量地震数据处理
Vista系统能够处理多分量地震数据，包括垂直 分量、水平分量、拉普拉斯分量等，提供更全面 的地下信息。
偏移成像
通过多分量地震数据处理，Vista系统能够实现 偏移成像，揭示地下构造形态和油气藏特征。
3
波场分离
Vista系统能够将多分量地震数据中的P波和S波 分离，为地质解释提供更准确的波场信息。
资源占用较多
Vista系统的资源占用较多，可能会导致计算机运行缓慢，尤其是在 内存和处理器资源有限的情况下。
价格较高
Vista系统价格较高，对于一些个人用户和小型企业而言可能不太划 算。
Vista系统的改进方向
优化硬件要求
通过技术手段优化Vista系统的硬件要求， 使其能够在更广泛的计算机上运行。
解释与可视化
Vista系统提供了丰富的解释和可视化工具，帮助用户更好地理解 地震数据，识别地质构造和油气藏等目标。
多学科集成
Vista系统可以与其他勘探领域软件集成，形成一套完整的地质勘 探解决方案，提高勘探效率和精度。
Vista系统的历史与发展
历史
Vista系统自20世纪90年代初问世以来，经历了多个版本的升级和改进，不断 满足用户需求和市场变化。
导出数据
将处理后的地震数据导出到外部 存储设备，以便于后续的分析和 解释。支持导出为多种格式，如 SEGY、SU等。
地震资料预处理
噪声压制
通过滤波、去噪等技术，降低地震资 料中的噪声干扰，提高信号质量。
偏移归位
对地震数据进行偏移归位处理，将反 射波信号正确归位到相应的地下位置 。
地震资料后处理
叠加增强
发展
地震勘探基础及浅层折射反射波法课件
因此可以通过观测和分析地震波振幅和波形的衰 减变化特征，来确定断层或破碎带的存在。
•部分岩土的α 值 见教材 P 25 表 1.4.3
2、 α 与地震波的关系
• α 与f 的关系
由胶结摩擦理论 由弹性理论
即地震波在传播过程中其高频能量的衰减大于低频。
• α 与P、S 波的关系 实验表明
三、浅层地质条件对地震勘探的影响
1、反射和透射过程
•平面波 AB 向界面 R 入射；
•依据惠更斯原理，波前面A´B´ 是新震源；
• △t时间后，B´的子波到达C 点；A´的子波在V1中到达 D点、 在V2中到达 E点；
• ∴CD是反射波前面，CE是透射波前面。
• α是入射角；β反射角；γ是透射Βιβλιοθήκη 。2、斯奈尔定律（snell）
α=∠B’A’C γ=∠A’CE
由地震勘探的各 种资料统计得到
某一浅层地震的干扰波调查剖面，
经频谱分析后得到其频谱特征； 不同地区、同一地
区不同地层、不同 折射波 仪器及工作方法；
采集的地震波的频 谱会有所不同
反
面 波
射 波
声 波
面波主频～30--40Hz 折射波主频～50Hz 反射波主频～75Hz 声波频谱＞ 80Hz
4、地震波的振幅及其衰减规律
六、地震波的绕射和散射
1、绕射现象
由于断层或岩层尖灭点的存在， 使反射界面突然中断，地震波在 断点处的传播现象。
无反射波
2、绕射波的特点
•断点R处是新震源，其上方绕射 波信号最强，两侧渐弱；
•绕射波振幅随波前传播距离的增加而衰减； •绕射波振幅与入射波的频率成反比；
3、散射
地震波遇到起伏不平界面 产生的波的漫射现象。
地震数据处理vista软件使用手册

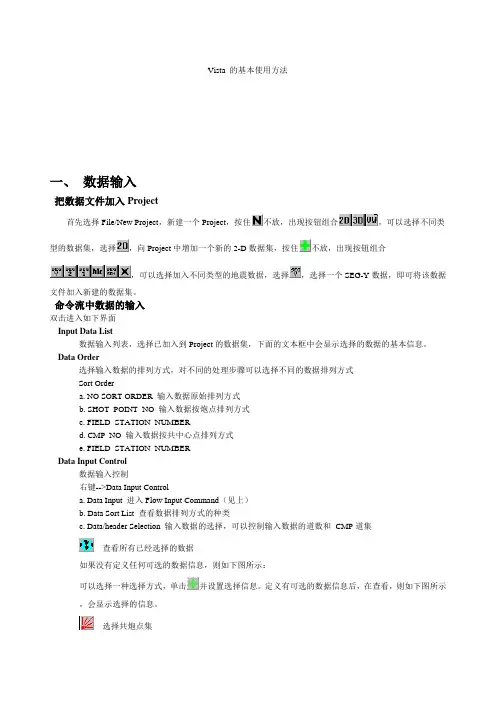

Vista 的基本使用方法一、数据输入把数据文件加入Project首先选择File/New Project，新建一个Project，按住不放，出现按钮组合，可以选择不同类型的数据集，选择，向Project中增加一个新的2-D数据集，按住不放，出现按钮组合，可以选择加入不同类型的地震数据，选择，选择一个SEG-Y数据，即可将该数据文件加入新建的数据集。
命令流中数据的输入双击进入如下界面Input Data List数据输入列表，选择已加入到Project的数据集，下面的文本框中会显示选择的数据的基本信息。
Data Order选择输入数据的排列方式，对不同的处理步骤可以选择不同的数据排列方式Sort Ordera. NO SORT ORDER 输入数据原始排列方式b. SHOT_POINT_NO 输入数据按炮点排列方式c. FIELD_STATION_NUMBERd. CMP_NO 输入数据按共中心点排列方式e. FIELD_STATION_NUMBERData Input Control数据输入控制右键-->Data Input Controla. Data Input 进入Flow Input Command（见上）b. Data Sort List 查看数据排列方式的种类c. Data/header Selection 输入数据的选择，可以控制输入数据的道数和CMP道集查看所有已经选择的数据如果没有定义任何可选的数据信息，则如下图所示：可以选择一种选择方式，单击并设置选择信息。
定义有可选的数据信息后，在查看，则如下图所示，会显示选择的信息。
选择共炮点集单击后，会弹出如下界面：RECORD# 记录号SHOT LINE 炮点线号SHOT SELECT 炮点选择方式，可以选择一定范围的，也可以选择整个测线的炮点SHOT STN-FROM 选择的起始炮点的桩号SHOT STN-TO 选择的终止炮点的桩号SHOT STN-INCR 炮点增量如要选择炮点在桩号1和3的这两个共炮点集，则设置如下：选择共检波器道集这个和选择共炮点集的参数设置基本是类似的。
1.4地震反射波法4.1.1
它主要包括微震（即与激发震源无关的地面扰 动），低频和高频背景等。其主要特点是在时间和 空间上表现出无规律性，即是一种随机的能量较强、 频率不定的干扰。
浅层地震波的频率谱（a），视波长谱（b）和视速度谱（c）
频率谱
视波长谱
视速度谱
4.1.2 测线布置和观测系统
4.1.2.1 测线布置
应考虑：工作任务、探测对象、前期地质工作和物探工作。
4 地震反射波法
4.1 资料采集
主要任务是获取第一手实际观测资料，为地震数据处理和解 释提供物质基础。其采集资料的好坏将直接影响到资料处理 的质量和解释的精度，关系到地质成果的优劣，因此，它是 地震探 资料采 集现场 波动传
播和界
面关系 示意图
4.1.1 有效波与干扰波
图1.4.19 二维反射纵波多次覆盖资料处理流程图
T46
T46S
T46Z
T46X
T50
反射波 声波
面波
浅震试验记录
4.2 资料处理
地震资料数字处理
是指用计算机对采集的原始资料进行以压制干扰，提高信 噪比和分辨率，提取地震参数为目的的一整套处理方法和 技术。它可为资料解释提供反映地下结构和岩性等的地震 剖面和参数。 浅层反射波资料的处理系统介绍 （1）数据资料的输入和显示； （2）切除：顶部切除，底部切除； （3）静校正； （4）频谱分析； （5）抽道集、动校正和水平叠加； （6）速度分析； （7）数值滤波； （8）偏移处理； （9）时深转换。
测线布置形式
1.接收点、激发点在同一直线上。 工作中：多使用纵测线。处理、 分析、解释方便。
2. 非纵测线 接收、激发点不在同一测线上。
几种测线形式
工作中：作辅助测线布置， 解决一些特殊问题（如探测洞穴、古墓、古河床等）， 弥补纵测线的不足。 非纵测线：横测线、侧测线、弧形测线。
浅析地质勘探中的浅层地震反射波法
浅析地质勘探中的浅层地震反射波法1、浅层地质反射波法的基本原理地震反射波法是基于反射波法中的最佳偏移距技术发展起来的一种常用浅地层勘探方法。
这种方法可以利用多种波作为有效波来进行探测，也可以根据探测目的要求仅采用一种特定的波作为有效波。
在这种方法中，每一测点的波形记录都采用相同的偏移距激发和接收。
在该偏移距处接收到的有效波具有较好的性噪比和分辨率，能够反映出地质体沿垂直方向和水平方向的变化。
浅层地震反射波法是地震勘探方法中的一种。
在地表向下激发地震波，当地震波向下传播遇到弹性不同的分界面时，就会发生反射，地震勘探仪器记录这些反射地震波。
由于反射波在介质中传播时，其传播路径、振动强度和波形将随通过介质的结构和弹性性质的不同而变化，根据接收到的反射波旅行时间和速度资料，就能推断解释地层结构和地质构造的形态，而根据反射波的振幅、频率、速度等参数，则可以推断地层或岩石的性质，从而达到地震勘探的目的。
2、参数选择的基本原则2.1数据采集浅层地震勘探根据不同的地质环境和勘探要求，使用时采用的方法不同，应用的效果取决于野外工作参数（采样率、道间距、偏移距）的选择，震源能量等。
这些参数由野外试验工作来选定。
○1震源。
在激发时，对震源一般有两个要求：一是激发力要竖直向下；二是激发装置或药包与大地耦合要好。
○2检波器。
接收设备（主要是检波器）除接触条件外，它的埋置尽量达到最佳的耦合，如果由于条件限制不能埋置在原设计点位时，沿测线方向位移1∕10道间距内或垂直于测线方向的1∕5道间距内。
○3分辨率。
为保证记录有效信号不畸变，每个最短周期内至少要采集4个样值，而且还要考虑记录长度问题，因为不能选择过高的采样率，以免点数太多，出现仪器存储容量不够或增加不必要的勘探成本。
○4滤波器。
工程数字地震仪一般均设有低通、高通、带通、全通等模拟滤波器。
为提高地震记录的信噪比，改善记录频谱中高、低频能量的不平衡状况，可根据实际干扰波调查的结果，选择合适的滤波器，以压制干扰。
物探浅层折射波法与反射波法ppt
2
V
* 下
V *上
V1由直达波曲线上求得 V*上与V*下由S上与S下求得
④界面倾角得影响:
当ί+φ≥90°时,下倾方向接收,折射
波射线将无法返回地面,上倾方向入射
角总小于临界角,无法形成折射波, 见 左图:
实际工作时,可将测线布置得与地 层倾角斜交,使视倾角变小,以满足
i+φ＜90°得条件。
φi
i
(2)时距曲线得弯曲情况
我们可用视速度定理来讨论时距曲线得 弯曲情况:
由前面介绍可知: V*=V/sinα
对于某一反射界面得时距曲线来说,随着炮检 距X得增大,α角也增大( α2＞ α 1),从而使V* 变小,斜率变大,曲线越来越弯曲:
u当X→∞时:α→90°,V*=V 曲线趋于渐近线
u当X→0时:α→0°,V* →∞ 曲线变得平缓
3、 倾斜界面折射波时距曲线
下倾方向接收时折射波得 旅行时间为:
则:
t下
h1 h2 V1 cos i
X
cos
(h1 V2
h2 )tgi
X sin(i ) 2h1 cos i
V1
V1
同理,在O2点激发,在上倾方向O1点接收,波得旅行时间为:
t上
X
sin(i V1
)
2h2 cos i V1
此特点可帮助我们判别界面倾向。
③倾角计算:
得:
解斜率公式:
1
sin(i )
V
* 下
V1
1 sin(i )
V
* 上
V1
(i
)
arcsin
V1 V 下
(i
)
arcsin
V1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Vista Windows 7.0 浅层地震反射波法 处理流程分解讲义李 澎编写成都理工大学地球物理学院地球物理实验室Vista Windows 7.0浅层地震反射波法分步处理流程一：道均衡mean道均衡后，在地震分析窗口做频谱分析和二维滤波分析以便获取二维滤波参数存盘文件（一维滤波后做更好）。
二：一维滤波 filt三：二维滤波 fk filt四：抽道集（cdp道集）sort-cdp输入命令的data order应选CMP_NO五：速度分析1：Velzone的设置Input Data List 中应选择抽CMP道集后的数据。
Total#CMP bins per zone后的数字6表示以选择的CMP 为中心，左右各6 道共12个CMP 道集。
2：。
右键点击→Data Input Control→Data/header Selection上图表示目前没有定义可选的做速度分析的数据集，单击建立可选的CMP 道集，如图：点击增加一行，定义要做速度分析的CMP号范围（03j1.sgy为5~110），如下图所示：点击键完成设置。
3：CVS的设置设置速度分析的起始速度，终止速度和速度增量。
4：Offsrts的设置5：Sembl的设置设置速度分析的起始速度，终止速度和速度增量。
以及平滑窗口和输出能量系数。
6:三个Output的设置六：速度拾取点击主菜单的→出现下图:选择4,5,6行，点击出现速度拾取窗口，如下图:做速度拾取保存速度文件后退出。
七：动校正nmo点击选择速度分析的存盘速度文件*.vel表示均方根速度的百分比使用100% 八：水平叠加stack输入的数据应是动校正后的数据。
Cmp叠加命令（模块）的设置如下图所示：九：混波mix使用键添加混波各道的权重系数。
上图中使用5道混波，权重系数分别是1,2,3,2,1 。
十：中值滤波atm十一：FK偏移W-因子数字默认为1 。
中的数字表示道间距，叠前为实际道间距，叠后为CMP 道间距。
十二：时深转换t2d点击键选择速度分析时拾取的存盘叠加速度文件*.vel（一般是把叠加速度当做均方根速度来使用）。
速度还是使用Base Velocity速度。
十三：输出时间剖面的sgy文件到磁盘存盘十四：输出深度剖面的sgy文件到磁盘存盘处理结束。
十五：根据数据处理的需要可以调整以上流程或增加以下处理流程，或增加其它命令流程。
十六：信号增强（信噪分离fxdec）表示用3道来滤波。
表示设计窗口是106道（03j1.sgy的时间剖面是106道）。
表示高截止频率是80hz 。
表示归还默认道。
表示设计信号窗口的开始时间和结束时间用于信噪分离处理。
表示创建输出门槛，factor（因子）为1 。
十七：FK的信号增强滤波表示FK-滤波的道间距。
表示FK-滤波的最大道间距是自动设置从记录中。
表示算子长度（米）。
表示每道的最小和最大延迟时间（ms）。
最大频率。
表示（地面滚动（面波））的最大频率。
波的默认百分数（NYQ的）。
表示使用FK算子。
表示使用通常的输出道。
1.表示平滑FK算子。
2.应用FK算子的方式（向前，向后，二者都有）。
3.平滑FK的范围（不滤波，3点，5点）。
Vista Windows 7.0浅层地震反射波法工作流程在处理之前先做观测系统定义。
