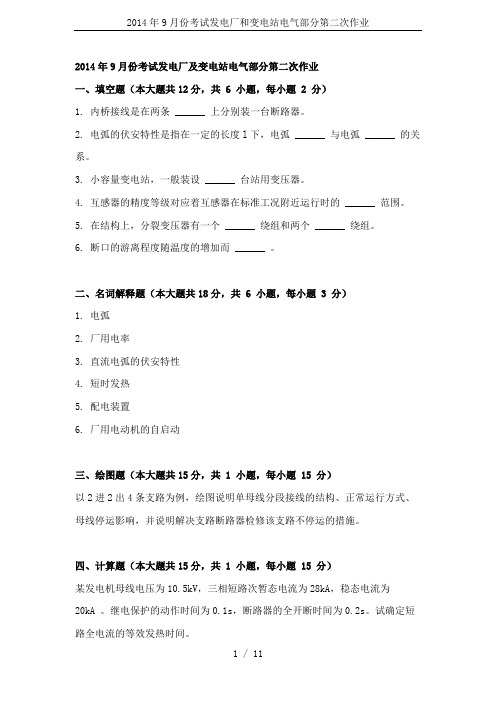

2014年9月份考试发电厂和变电站电气部分第二次作业
2014年9月份考试发电厂及变电站电气部分第二次作业一、填空题（本大题共12分，共 6 小题，每小题 2 分）1. 内桥接线是在两条 ______ 上分别装一台断路器。
2. 电弧的伏安特性是指在一定的长度l下，电弧 ______ 与电弧 ______ 的关系。
3. 小容量变电站，一般装设 ______ 台站用变压器。
4. 互感器的精度等级对应着互感器在标准工况附近运行时的 ______ 范围。
5. 在结构上，分裂变压器有一个 ______ 绕组和两个 ______ 绕组。
6. 断口的游离程度随温度的增加而 ______ 。
二、名词解释题（本大题共18分，共 6 小题，每小题 3 分）1. 电弧2. 厂用电率3. 直流电弧的伏安特性4. 短时发热5. 配电装置6. 厂用电动机的自启动三、绘图题（本大题共15分，共 1 小题，每小题 15 分）以2进2出4条支路为例，绘图说明单母线分段接线的结构、正常运行方式、母线停运影响，并说明解决支路断路器检修该支路不停运的措施。
四、计算题（本大题共15分，共 1 小题，每小题 15 分）某发电机母线电压为10.5kV，三相短路次暂态电流为28kA，稳态电流为20kA 。
继电保护的动作时间为0.1s，断路器的全开断时间为0.2s。
试确定短路全电流的等效发热时间。
五、简答题（本大题共40分，共 8 小题，每小题 5 分）1. 在工程上如何计算短时发热的最高温度？2. 什么是最小安全净距？它是如何分类的？3. 写出三相电动力最大值的算式，并解释式中各符号的意义。
4. 简述我国电力工业的现状。
5. 什么是互感器的误差？它包括哪些误差？6. 说明隔离开关与断路器、母线侧隔离开关与线路侧隔离开关的操作顺序，为什么要按此顺序操作？7. 哪些运行工况会引起互感器的实际变比变化？8. 什么是互感器误差？在设计制造与运行使用时如何保证互感器精度？答案：一、填空题（12分，共 6 题，每小题 2 分）1.参考答案：线路解题方案：评分标准：2.参考答案：压降；电流。
电力电子技术题库及答案整理版
电力电子技术题库及答案整理版《电力电子技术》习题&答案一、填空（每项1分，共50分）1、对同一晶闸管，维持电流ih与擎住电流il在数值大小上有il__大于__ih。
2.功率集成电路的Pic可分为两类，一类是高压集成电路，另一类是高压集成电路_________智能功率集成电路。
3.晶闸管关闭状态下的不重复电压UDSM和转向电压UBO的值应为，UDSM_u_________________。
在带电阻负载的三相半波可控整流电路中，晶闸管承受的最大正向电压UFM等于UFM？是相电压的有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差__________120°_______。
6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______下降______。
7、晶闸管串联时，给每只管子并联相同阻值的电阻r是_____________静态均压________________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有___y形和△形___二种方式。
9、抑制过电压的方法之一是用_____储能元件_______吸收可能产生过电压的能量，并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路，其换相是在___同一相_的上、下二个开关元件之间进行。
11、改变spwm逆变器中的调制比，可以改变_________________输出电压基波________的幅值。
12、为了利于功率晶体管的关断，驱动电流后沿应是___________(一个)较大的负电流__________。
13、恒流驱动电路中抗饱和电路的主要作用是_________减小存储时间________________。
14.为了使二极管的功率与二极管的开关时间相匹配，需要使用功率晶体管缓冲保护电路中的二极管。
15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为：_____________________维持电流_______________________。

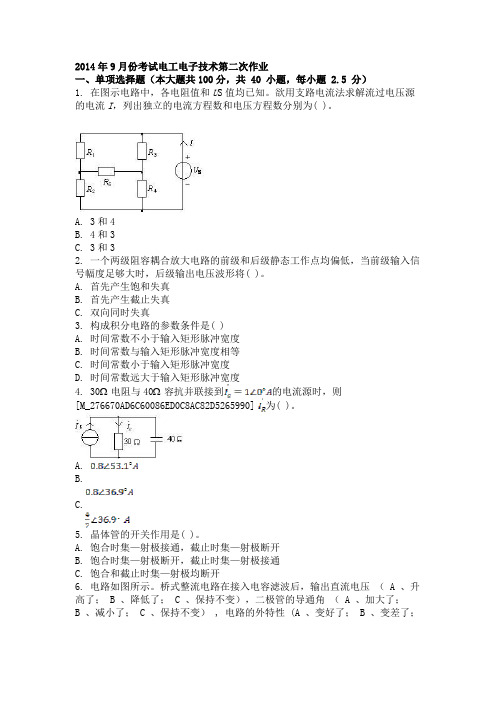

2014年9月份考试电工电子技术第二次作业
2014年9月份考试电工电子技术第二次作业一、单项选择题（本大题共100分，共 40 小题，每小题 2.5 分）1. 在图示电路中，各电阻值和U S值均已知。
欲用支路电流法求解流过电压源的电流I，列出独立的电流方程数和电压方程数分别为( )。
A. 3和4B. 4和3C. 3和32. 一个两级阻容耦合放大电路的前级和后级静态工作点均偏低，当前级输入信号幅度足够大时，后级输出电压波形将( )。
A. 首先产生饱和失真B. 首先产生截止失真C. 双向同时失真3. 构成积分电路的参数条件是( )A. 时间常数不小于输入矩形脉冲宽度B. 时间常数与输入矩形脉冲宽度相等C. 时间常数小于输入矩形脉冲宽度D. 时间常数远大于输入矩形脉冲宽度4. 30Ω电阻与40Ω容抗并联接到的电流源时，则[M_276670AD6C60086ED0C8AC82D5265990]为( )。
A.B.C.5. 晶体管的开关作用是( )。
A. 饱合时集—射极接通，截止时集—射极断开B. 饱合时集—射极断开，截止时集—射极接通C. 饱合和截止时集—射极均断开6. 电路如图所示。
桥式整流电路在接入电容滤波后，输出直流电压（ A 、升高了； B 、降低了； C 、保持不变），二极管的导通角（ A 、加大了；B 、减小了；C 、保持不变） , 电路的外特性 (A 、变好了； B 、变差了；C 、保持不变 ) 。
A. ABCB.BBCC.ACBD.ABB7. 有一带空气隙的直流磁路，其铁心部分的截面均匀，磁场强度为H。
若空气隙的磁场强度为H0，则H和H0的关系为( )。
A. H=H0B. H>H0C. H<H08. 与二进制数00010011相应的十进制数为( )。
A. 35B. 19C. 239. 实验测得某有源二端线性网络的开路电压为10V，短路电流为2A。
当外接电阻为5(时，流过该电阻的电流I为( )。
A. 1AB. 2AC. 3A10. 在放大电路中，若测得某管三个极电位分别为-2.5V、-3.2V、-9V，这三极管的类型是( )。
2014浙江高职招生考试电子电工类专业第二次联合考试试题卷
电子电工类专业第二次联合考试试题卷16－(这是边文，请据需要手工删加)浙江省2013年高等职业技术教育招生考试电子电工类专业第二次联合考试试题卷本试题卷共七大题。
全卷共16页。
满分300分，考试时间150分钟。
注意事项：1.所有试题均需在答题纸上作答。
未在规定区域内答题，每错一个区域扣卷面总分1分，在试卷和草稿纸上作答无效。
2.答题前，考生务必将自己的姓名、学号用黑色字迹的签字笔或钢笔填写在答题纸和试卷上。
3.选择题每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
非选择题用黑色字迹的签字笔或钢笔将答案书写在答题纸规定的区域内。
4.在答题纸上作图，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
第一部分必做题(满分210分)一、单项选择题(本大题共20小题，每小题4分，共80分)在每小题列出的四个备选答案中，只有一个是符合题目要求的。
错涂、多涂或未涂均不得分。
1.电路中两点间的电压高，则说明 ( )A ．这两点的电位都很高B ．这两点间的电位差大C ．这两点的电位都大于零D ．两点间电压的高低与这两点的电位无关 2.如图所示电路中，欲使U 1/U ＝1/3，则R 1和R 2的关系是 ( )A ．R 1＝13R 2B ．R 1＝12R 2C ．R 1＝2R 2D ．R 1＝3R 2第2题图第3题图3．电路如图所示，如果电阻R 1增大，则电流表A 的读数 ( ) A ．增大 B ．减小 C ．不变 D ．不定 4.如图所示电路中，P ．点电位为 ( )A ．5VB ．4VC ．3VD ．2V第4题图第5题图5．如图所示电路中，a 、b 两端间的等效电阻R ab ＝ ( ) A.12Ω B.14Ω C.23D ．2Ω6.以下关于理想电流源特性的描述中，正确的是 ( )A ．理想电流源的内阻接近于零B．理想电流源任何时候都可以串联在一起C．理想电流源的输出电流与负载无关D．理想电流源两端的电压与负载无关7.如图所示电路的戴维南等效电路为()第7题图A B C D8.设图示正弦交流电路中X L>X C，则下列表示此电路中电流与各电压关系的相量图中，正确的是()第8题图A B C D9.在正弦交流电路中，用符号I ·表示的物理量是电流的()A．瞬时值B．最大值相量C．有效值相量D．有效值10.如图所示电路中，各相负载的R＝6Ω，X L＝8Ω，V1表的示数为380V，则V2表和A1表的读数分别是() A．220V22A B．380V38A C．380V22A D．220V38A第10题图11．目前市场上常见的型号为1N4007的二极管是()A．整流二极管B．稳压二极管C．发光二极管D．变容二极管12.型号为9013的三极管正常工作时，用电流表测得其基极电流为60μA，集电极电流为5mA，则其发射极电流为() A．5.6 mA B．5mAC．5.06mA D．4.4 mA13.用二个三极管组成一个复合管，一个PNP，电流放大系数为β1，另一个NPN，电流放大系数为β2，该复合管的管型应为________，总的电流放大系数为β约为________。
整理版大工14春《电力电子技术》开卷考试及答案
大连理工大学网络教育学院2014年8月份《电力电子技术》开卷考试期末复习题一、单项选择题1、下列哪个方法不能使晶闸管关断？（ C ）A．去掉阳极所加的正向电压B．给阳极施加反压C．给阳极施压D．设法使流过晶闸管的电流降低到接近于零的某一数值以下2、公共交流母线进线方式的三相交-交变频电路主要用于（ B ）容量的交流调速系统。
A．大型B．中等C．小型D．大中型3、带有电阻负载的单相交流调压电路中触发延迟角的移相范围为（B ）。
A．0～π/2 B．0～πC．π/2～πD．π～2π4、电压型PWM整流电路是（ C ）整流电路。
A．降压型B．恒压型C．升压型D．以上均不正确5、（ D ）是软开关技术在逆变电路中的典型应用。
A．零电压开关准谐振电路B．零电压开关PWM电路C．零电压转换PWM电路D．谐振直流环电路6、下列哪项不是晶闸管的别称？（ A ）A.电力二极管B.晶体闸流管C.可控硅整流器D.可控硅7、电流型三相桥式逆变电路的基本工作方式为（ C ）导电方式。
A. 60°B. 90°C. 120°D. 180°8、全桥电路工作过程中，逆变电路中（ B ）的两个开关同时导通。
A.相邻B.互为对角C.任意D.以上都不正确9、采用滞环比较方式的电流跟踪型PWM变流电路属于（B ）控制方式。
A.超前B.实时C.滞后D.定时10、（ A ）是电流驱动型器件。
①GTO ②GTR ③MOSFET ④IGBTA.①和②B.①和③C.②和③D.②和④11、单相桥式全控整流电路带阻感负载工作情况下，晶闸管导通角为（ D ）。
A. 60°B. 90°C. 120°D. 180°12、三相桥整流电路中，当控制角α在以下哪个范围时，电路工作在逆变状态？（ C ）A. 0<α<π/2B. 0<α<πC. π/2<α<πD. π<α<2π13、三相交流调压电路星形联结带电阻负载时，同一相的两个反并联晶闸管触发脉冲应相差（ D ）。
电力电子技术第二学期期末考试试卷B (2)
期末考试《电力电子技术》试卷B班级：电气，电子专业姓名--------------------------------------------------------------------------------------一、填空（每空1分，30分）1、普通晶闸管的图形符号是，三个电极分别是，和晶闸管的导通条件是；关断条件是。
2、可关断晶闸管的图形符号是；电力场效应晶体管的图形符号是绝缘栅双极晶体管的图形符号是；电力晶体管的图形符号是；3、单相交流调压在电阻性负载电路的移相范围在变化，在阻感性负载时移相范围在变化。
4、变流电路的换流方式有、、、等四种。
5、提高变流置的功率因数的常用方法有、、、。
6、绝缘栅双极型晶体管是以作为栅极，以作为发射极与集电极复合而成。
7、在电力晶闸管电路中，常用的过电流保护有；；；和等几种。
8、晶闸管的换相重叠角与电路的、、、等到参数有关。
二、判断题,（20分）（对√、错×）1、半控桥整流电路，大电感负载不加续流二极管，电路出故障时可能会出现失控现象。
（）.2、采用两组反并联晶闸管变流桥的可逆系统，供直流电动机四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
（）3、晶闸管串联使用时，必须注意均流问题。
（）4、逆变角太大会造成逆变失败。
（）5、并联谐振负载的逆变器负载必须是呈电容性电路。
（）6、给晶闸管加上正向阳极电压它就会导通。
（）7、有源逆变指的是把直流电能转变成交流电能送给负载。
（）8、在单相全控桥电路中晶闸管的额定电压选取相电压U2。
（）9、在三相半波可控整流电路中，输出电压波形的脉动频率为300Hz。
（）10、变频调速实际是改变电动机内旋转磁场的速度，达到改变输出转速的目的。
（）三、选择题（每题2分，10分）1、三相半波带电阻性负载时，α为度时，可控整流输出的电压波形处于连续和断续的临界状态。
A、0度。
B、60度。
C、30度。
2014电力电子技术A带答案
西钢函授站电路分析基础（A）一、填空题: (将正确答案填入题中；每题3分，共30分)1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是MOSFET和GTR的复合管。
2、晶闸管的导通条件是阳极加正电压，阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流I H时，导通的晶闸管关断.。
3、异步电动机变频调速时，对定子频率的控制方式有恒压频比控制、转差劲频率控制、矢量控制、直接转矩控制。
4、有源逆变指的是把直流能量转变成交流能量后送给电网的装置。
5、三相鼠笼式异步电动机的负载越大其转差率s 越大。
6、旋转磁场的转速n1与极对数p和电源频率 f 的关系是n f p1607、三相异步电动机的转差率s＝ 1 时，其转速为 08、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组整流状态、逆变状态、反组整流状态、逆变状态。
9、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时单相桥式半控整流桥与三相桥式半控整流桥电路会出现失控现象。
10、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为150 HZ；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为300 HZ；这说明三相桥式全控整流桥电路的纹波系数比三相半波可控流电二、判断题: (√表示对,×表示错,每题2分,共16分)1、双向晶闸管的结构与普通晶闸管不一样，它是由五层半导体材料构成的。
（√）2、电压型并联谐振逆变电路，负载电压波形是很好的正弦波（√）3、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
（√）4、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014年9月份考试电力电子技术第二次作业
一、单项选择题（本大题共60分，共 20 小题，每小题 3 分）
1. 图1所示的图形符号表示的电力电子器件是（）。
A.普通晶闸管 B、电力场效应管 C、门极可关断晶闸管 D、绝缘栅双极晶体管
2. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( ) A. 导通状态 B. 关断状态 C. 饱和状态 D. 不定
3. 三相半波可控整流电路大电感性负载，如果U
为整流变压器副边电压有效值，α为晶闸
2
计算公式为 ( )
管控制角，则输出电压平均值U
d
A.
B.
C.
D.
4. 晶闸管变流电路为了实现有源逆变，晶闸管（）
A. 控制角应该小于60度 B 逆变角应该大于120度
C. 逆变角小于90度 D 控制角小于90度
5. 如下图单相桥式半控整流电路，大电感负载，控制角α＝30°时，晶闸管VT1的导通角为（）。
A. 30°
B. 60°
C.
150° D. 210°
6. 下列可控整流电路中，输出电压谐波含量最少的是（）。
A. 三相半波 B. 单相双半波
C. 单相桥式
D. 三相桥式
7. 某电力电子变换电路输出电压波形如图所示。
则该电路电路和负载类型的描述为（）。
A. 单相半波整流纯电阻负载
B. 单相桥式整流电感性负载
C. 单相半波整流电感性负载
D. 单相桥式整流纯电阻负载
8. 晶闸管单相交流调压电路，需要（）。
A. 一个晶闸管;
B. 两个二极管
C. 一个晶闸管和一个二极管;
D. 两个晶闸管
9. 对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差（）。
A. A、60°
B. B、120°
C. C、180°
D. D、90°
10. 如下图单相桥式半控整流电路，大电感负载，控制角α＝30°时，二极管VD4的导通角为（）。
A. 30°
B. 60°
C. 150°
D. 210°
为整流变压器副边电压有效值，晶闸管可能承受的最11. 单相全控桥电阻性负载电路中，U
2
大正向电压为（）。
A.
B.
C.
D.
12. 某电力电子变换电路输出电压波形如图所示，则（）。
A. 该电路是三相整流电路，控制角为30o︒
B. 该电路是三相整流电路，控制角为60o
C. 该电路是三相逆变电路，逆变角为30o︒
D. 该电路是三相逆变电路，逆变角为60o︒
13. 直流电源E=50V直接对晶闸管、电阻R和电感L串联回路供电。
已知R=0.5Ω,L＝0.5H，晶闸管的擎住电流为10mA，要使晶闸管导通，门极触发电流脉冲宽度至少约为（）。
A. 1ms B. 100ms C. 150us D. 200us
14. 如整流变压器折算到二次侧的漏抗为X
B ,负载电流为I
d
, 则三相半波可控整流电路电感
负载的换相电压ΔU
d
为（）。
A. B. C. D.
15. 如整流变压器折算到二次侧的漏抗为X
B ,负载电流为I
d
, 则三相桥式可控整流电路电感
负载的换相电压为( )
A.
B. B
C.
D.
16. 一台220V、10kW的电炉，现采用晶闸管单相交流调压使其工作于5kW，此时电源侧的功率因数为（） A. 0.5 B. 1 C. 0.707 D. 0.866
17. 若流过100A晶闸管的电流波形为i(t)＝I
m ，其最大值为I
m。
不考虑安全裕
量时，I
m
可取约为（）。
A. 100A B. 110A C. 157A D. 222A
18. 三相半波可控整流电路电阻性负载，如果U
2
为整流变压器副边电压有效值，α为晶闸
管控制角，且α≤30°，则输出电压平均值U
d
计算公式为（）。
A.
B.
C. 2.234U
2cos(α) D. 0.9U
2
cos(α)
19. 已知100A、300V的晶闸管，维持电流IH=4mA，分别使用在图1各电路中（不考虑电压、电流裕量），其中合理的电路是（）。
A. B.
C. D.
20. 三相桥式可控整流电路带大电感负载，控制角α＝30°，换相重叠角为γ，则晶闸管的导通角为（）。
A. 120°＋γ B. 90° C. 120° D. 120°＋2γ
二、多项选择题（本大题共20分，共 4 小题，每小题 5 分）
1. 有源逆变失败的原因有（）。
A. 触发电路不可靠
B. 晶闸管发生故障
C. 交流电源发生故障
D. 换相裕量角不足
2. 电力电子器件的使用特点是（）。
A、导通压降
B、运行频率
C、器件容量
D、耐冲击能力
E、可靠性
3. 电气隔离常常采用（）。
A. 光隔离 B、磁隔离 C、电隔离 D、电磁隔离
4. 现代电力电子技术在器件、电路及其控制技术方面与传统电力电子技术相比主要有（）特点。
A. A、集成化B、高频化 C、全控化 D、控制电路弱电化 E、控制技术数字化
三、判断题（本大题共20分，共 10 小题，每小题 2 分）
1. 逆变角太大会造成逆变失败
2. 某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压为700V，则该晶闸管的额定电压为700V（不考虑安全裕量）。
3. 相控整流装置的缺点是功率因数较低，控制角越大，功率因数越低。
4. 并联谐振负载的逆变器负载必须是呈电容性电路。
5. 逆变角β和控制角α的关系满足α＋β＝2π。
6. 半控桥整流电路，大电感负载不加续流二极管，电路可能会出现失控现象。
7. 了防止逆变失败，逆变角β不能太小，逆变角β的最小值必须加以限制。
8. 晶闸管导通后，流过晶闸管的电流大小由管子本身电特性决定。
9. 不同性质的负载对可控整流电路输出电压电流波形均有很大影响，但作波形分析时不需先确定负载的性质。
10. 晶闸管串联使用时，必须注意均流问题。
答案：
一、单项选择题（60分，共 20 题，每小题 3 分）
1. D
2. B
3. D
4. C
5. C
6. D
7. C
8. B
9. B 10. D 11. D 12. D 13. C 14. B 15. A 16. C 17. D 18. B 19. D 20. D
二、多项选择题（20分，共 4 题，每小题 5 分）
1. ABCD
2. ABCDE
3. AB
4. ABCDE
三、判断题（20分，共 10 题，每小题 2 分）
1. ×
2. ×
3. √
4. √
5. ×
6. √
7. √
8. ×
9. × 10. ×。
