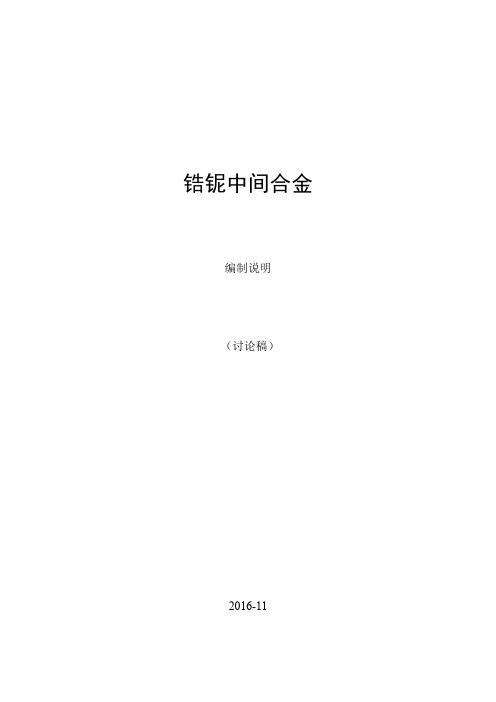

《锆铌中间合金》编制说明
锆铌中间合金编制说明（讨论稿）2016-11锆铌中间合金编制说明（讨论稿）一、工作简况1任务来源根据公信厅科〔2015〕115号《工业和信息化部办公厅关于印发2015年第三批标准制修订计划的通知》要求，由西部新锆核材料科技有限公司负责制定《锆铌中间合金》有色行业标准。
项目计划编号：2015-1083T-YS，计划完成年限为2017年。
2起草单位西部新锆核材料科技有限公司成立于2013年4月，是以发改委、工信部、财政部三部委批准的“自主化先进压水堆燃料组件用锆合金结构材料产业化”项目为推动成立的独立法人公司。
公司前身来自于西北有色金属研究院新材料研究所，具有雄厚的锆及锆合金研发实力，是核用锆、铪材自主化科研生产基地，是世界一流的国家级核用特种金属材料研发、评价、性能分析、检测、中试和工业化生产为一体的创新平台。
公司目前拥有各项发明专利16项，拥有自主知识产权的合金牌号如C7、N18、N36等，并掌握其全部金属压力加工技术，所研制、生产的合金性能优异，达到了国外M5、Zirlo锆合金水平，产品广泛应用于国防、核工业和民用领域。
3主要工作过程3.1工作分工本标准由西部新锆核材料科技有限公司负责起草，西北有色金属研究院等企事业单位参与起草。
3.2各阶段工作过程西部新锆核材料科技有限公司承担《锆铌中间合金》行业标准修订任务后，通过收集和整理国内外锆铌中间合金信息和技术资料，对国内外生产和使用状况，以及产品质量水平进行充分论证，于2016年10月形成国家标准《锆铌中间合金》征求意见稿草案。
征求意见稿草案形成后及时发送各单位征求意见，分别向西北有色金属研究院、宝钛集团有限公司、国核宝钛锆业股份公司、西部超导材料科技股份有限公司等4家单位发出征求意见函。
4家单位的相关专家对本标准的征求意见稿进行讨论，提出了宝贵的意见和建议。
标准编制小组对所有反馈的意见和建议进行讨论后，对征求意见稿草案进行修改，形成讨论稿。
二、标准编制原则和确定标准主要内容的论据1标准编制原则本标准严格按照GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》的规定格式进行编写。

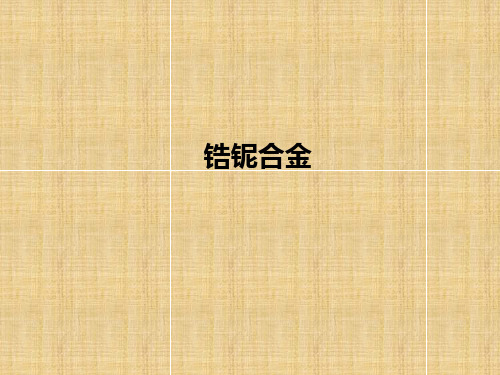

锆铌合金ppt课件
