冲击波疗法

冲击波(Shock Wave)是利用能量转换和传递原理,造成不同密度组织之间产生能量梯度差及扭拉力,并形成空化效应,产生生物学效应。冲击波分为机械波和电磁波,作用于局部组织而达到治疗效应。它在穿越人体组织时,其能量不易被浅表组织吸收,可直接到达人体组织的深部[1]。

体外冲击波(extracorporeal shock wave,ESW)是一种兼具声、光、力学特性的机械波,它的特性在于能在极短的时间(约10 ns)达到500 bar(1 bar=105 Pa)的高峰压,周期短(10μs)、频谱广(16Hz~2×108Hz)[2]。

自从1979年德国Dornier公司研制成功第一台Dornier HMI型体外冲击波碎石机,并于1980年2月7日成功用于肾结石患者治疗以来,人们对冲击波的认识越来越深刻,同时冲击波的应用也越来越广泛。人们对冲击波的物理学特性及其对组织产生的影响进行了广泛而深入的研究;开始试图用高能冲击波来治疗肿瘤,并在体外实验中取得一定的疗效。

此外,目前西欧各国已经将体外冲击波疗法(Extracorporeal Shock Wave Therapy,ESWT)应用于10余种骨科疾病,ESWT已经成为治疗特定运动系统疾病的新疗法。近年来,国也在陆续开展此疗法。

一、冲击波的物理基础

冲击波的压力波形包括一个在冲击波前沿迅速升压随后逐渐衰减的压力相(正相),和一个持续时间较长的力相(负相)。通过对冲击波压力分布的测量,可以引出以下几个临床上常用的概念和治疗参数[1,3]:(1)焦点、焦斑和焦区:焦点是指散射的冲击波经聚焦后产生的最高压力点,焦斑是指冲击波焦点处的横截面,焦区是指冲击波的正相压力≥50%峰值压力的区域;(2)压力场;(3)冲击波能量;(4)能流密度:表示垂直于冲击波传播方向的单位面积通过的冲击波能量,一般用mJ/mm2表示;(5)有效焦区能量:是指流经焦点处垂直于z轴的圆面积的能量,即作用平面。我们临床上最常用的是能流密度。典型的冲击波波形见图1。

图1 典型的冲击波波形

二、冲击波的作用原理

冲击波是压力急剧变化的产物。在短短的几纳秒产生很高的压力,这是冲击波所独有的特性。冲击波具有很强的应力和压应力,能够穿透任何弹性介质,如水、空气和软组织[4]。ESWT主要是利用中、低能量的冲击波产生的生物学效应来治疗疾病,其生物学效应取决于冲击波的能级和能流密度。

1.组织破坏机制:冲击波具有压力相和力相。在压力相产生挤压作用,而在力相则为拉伸作用。冲击波本身产生的破坏性力学效应是直接作用,在冲击波的力相时,由力波产生的空化效应是组织破坏的间接作用。正是这两种作用,可以使冲击波治疗骨性疾病和软组织钙化性疾病[1]。

2.成骨效应:冲击波诱发的成骨促进作用发生在骨皮质部分和网状结构部分的界面处。冲击波的直接作用导致骨不连处的骨膜发生血肿,空化效应不仅可以造成部分细胞坏死,也会诱发成骨细胞移行和新的骨组织形成。

3.镇痛效应:高能冲击波作用于轴突产生强刺激可以起到镇痛作用。神经系统的这种反应方式也被称为“门控”,是通过激发无髓鞘C纤维和A-δ纤维来启动的。

4.代激活效应:可能是由于冲击波的直接机械效应引起的。一方面冲击波可以改变细胞膜通透性,使神经膜的极性发生改变,通过抑制去极化作用产生镇痛效应。另一方面,冲击波可以使细胞外离子交换过程活跃,从而使代分解的终产物被清除和吸收。

三、冲击波对细胞的作用

急剧上升的冲击波的正向波段40MPa,会对焦点处的细胞产生很强的应力,同时空化反应会引起微小气泡膨胀/爆炸,产生微喷,也会产生很强的应力变化[5]。我们知道磷脂大分子由亲水的头部和疏水的尾部组成。细胞膜中,亲水的头部面向液体水,而疏水的尾部朝向部、或指向彼此。这样的构造使系统的能量更小,从而更稳定。然而,当细胞膜受到各向同性的力作用时,磷脂大分子被拉向两边,使磷脂大分子的疏水的尾部暴露于液体水分子,形成一个疏水性的孔。孔

径小于1Onm时,膜可以复原,但如果大于10nm,将使细胞不稳定,发生破裂[6]。

通过电子显微镜对受冲击波作用的细胞形态观察发现:冲击波作用后,细胞表面

的微绒毛消失,同时细胞表面出现小凹(疏水性的孔) [7],这是由于细胞膜表面受到各向同性的力所致。细胞膜上出现孔或破裂,这取决于流体力场的参数,流体力场的参数是由产生冲击波的电容、工作电压和冲击的数量所决定的。

(一)高能冲击波对肿瘤细胞的影响

高能冲击波(焦点能量大于35MPa)能杀死肿瘤细胞,抑制肿瘤生长[8]。研究发现,高能冲击波冲击500~1500次可引起肿瘤细胞膜断裂,改变细胞外渗透压,引起肿瘤细胞死亡[9]。电镜扫描发现细胞的膜性结构受损。高能冲击波同时影响肿瘤细胞的生长能力:细胞增长日趋下降;冲击次数越多,细胞的倍增时间越长;冲击次数与细胞贴壁能力的下降呈正相关,与细胞的集落形成呈负相关[10]。

但是有动物实验发现,高能冲击波能促使肿瘤细胞的转移[11]。而该实验所用的高能冲击波冲击次数已达6000次。冲击波对织的损伤程度和能量(工作的电压及冲击次数)成正比。2000次的高能冲击波就会造成细胞的损害[12],6000次的高能冲击波必将引起更为严重的组织损伤。6000次的高能冲击波冲击可能会损伤微细毛细血管,从而使肿瘤细胞通过血管进入血液,发生转移。因而,对肿瘤的高能冲击波治疗应于2000次以。

(二)冲击波使细胞外的大分子进入细胞

由于冲击波会使细胞膜上出现一过性的小孔,人们开始在体外实验中用冲击波将细胞外的物质导入细胞从而达到治疗目的。国外有人在体外实验发现,用工作电压为25kV、正向压力波为50~10MPa的冲击波,在体外冲击人外周血单个核细胞与肿瘤坏死因子α(TNF-α)的反义寡脱氧核酸(ODN)的混合液250次,能有效地将反义寡脱氧核苷酸导入细胞,并能有效抑制细胞TNF-α的表达[13]。Kodama等[14]在体外实验发现:用压力为(11.6±1.6)MPa(n=3)、脉冲持续时间为 (32.1±7.1)μs(n=3)的冲击波,能将分子量为200万道尔顿的异硫氰酸右旋糖酐导入细胞质,而不使细胞破裂。

冲击波对肿瘤的化疗也显示出良好的协同作用。

(三)低能冲击波对正常细胞的促进作用

早在1986年Haupt就发现:用工作电压为14kV的冲击波冲击l0次1cmx1cm大小,0.3~0.5mm 深的小猪的创口,能促进其愈合,而用18kV电压的冲击波冲击100次则会抑制其愈合[15]。形态学观察显示:14kV的冲击波冲击10次创口,会使其的毛细血管数、新形成的上皮细胞数和血管外周的巨嗜细胞数明显增加,是对照组的2倍。可见低能冲击波有一定的促进创口愈合作用。临床上可将低能冲击波用于压疮的治疗。

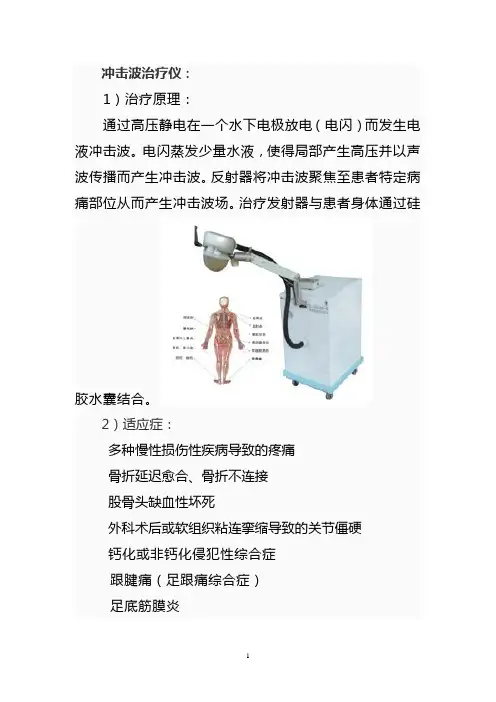

四、冲击波治疗机

冲击波治疗机主要由冲击波源、耦合装置、治疗床、控制台和定位系统组成。

冲击波治疗机的波源种类与冲击波碎石机相同,有液电式、电磁式和压电式三种,但其所用的能级多低于ESWT所用的能级。治疗疼痛时应使用低中能级,即“软性”ESWT;治疗软组织钙化性疾病时应使用中高能级;治疗骨不连时需用高能级来诱发成骨效应。目前用于骨科疾病治疗的多为聚焦状体外冲击波,其产生方式见图2。

1.液电式波源:碎石机的波源以液电式居多,因其发展早、技术成熟、碎石效果好而被广泛采用。液电式冲击波波源是一个半椭圆形金属反射体安置电极。发射体充满水,当高压电在水放电时,在电极极尖处产生高温高压,因液电效应而形成冲击波,冲击波向四周传播。碰到反射体非常光滑的表面而反射,电极极尖处于椭球的第一焦点处,所以在第一焦点发出的冲击波经反射后就会在第二焦点聚焦,形成压力强大的冲击波焦区,当人体结石处于第二焦点时,就会被

粉碎。

2.电磁式波源:将贮存在电容器的电路脉冲传导通过一个扁平铜线圈,产生脉冲磁场,使处于磁场中的弹性铜膜产生机械振动,进而推动膜外的流体产生冲击波。这种“面式冲击波”经声透镜或反射体聚焦后,可在一点上得到增强,最终也可形成聚焦冲击波。在产生与液电式冲击波相等功率时,电磁式波源耗能更大。电磁式冲击波峰值压力的特点是呈阶梯样分布,幅度可从最小至最大。

3.压电式波源:是用压电晶体来产生冲击波,属于展式波源。当外界电场通过压电晶体时,其体积会发生改变,即“反压电效应”,晶体的运动会引发出一个压力波。当晶体复原时,同样也会产生力波。通常至少组合300~3000个压电晶体,才能产生足够的冲击波压力。将这些压电元件依次分布和排列在一个直径50 cm球冠的凹面,在相同电脉冲的作用下,每个元件同步发生的冲击波可以同时达到10cm以外的球心,从而形成一个聚焦的冲击波。与前两种波源相比,压电式冲击波的特点是:能量和频率可调围最大,但输出功率最低。

图2 聚焦状体外冲击波的产生方式

五、冲击波在医学上的应用

(一)ESW对骨骼肌肉疾病的影响

ESW在治疗骨科疾病方面已取得公认的疗效,目前ESW治疗骨科疾病种如下。

1.骨组织疾病

主要指骨折延迟愈合、骨折不连接、成人中早期股骨头缺血性坏死(avascular necrosis of femoral head,ANFH)。冲击波治疗的本质是使接受治疗的组织受到压力冲击后产生生物学反应,与骨疾病密切相关的是空化效应。冲击波作用后骨组织发生微小骨折、血肿、诱导血管生成、增强膜骨化、加速软骨化骨,最终形成正常的骨质。

(1)诱导骨生长、促进骨愈合:有研究表明:多种骨生长因子如骨形态发生蛋白(bone morphogenetic proteins,BMP)、转化生长因子- ?(transforming growth factor- ?,TGF- ?)、成纤维细胞生长因子(fibroblast growth factor,FGF)、胰岛素样生长因子(insulinlike growth factor,IGF)、血管皮细胞生长因子(vascular endothelial growth factor,VEGF)、表皮生长因子(epidermal growth factor,EGF)等均与骨折愈合有关,生长因子共同作用的结果是使成骨细胞活化,调节局部成骨。在炎症阶段生长因子还能进一步刺激骨髓间充质细胞聚集、增殖和血管形成。Chen等[16]认为,局部冲击波治疗后,骨缺损区出现明显

的成骨过程并伴随细胞外信号调节激酶(extracellular signal-regulated kinase,ERK)和P38促蛋白激酶(P38 mitogen-activated protein kinase,P38 MAPK)的表达,对促进成骨细胞增殖和分化起调节作用。冲击波在诱导骨及软骨新生的过程中,磷酸激酶始终在间充质干细胞、软骨细胞及骨细胞中表达并促进成骨。

(2)刺激血管再生,改善局部血液循环:冲击波除了能明显地促进骨密质增生外,还与大量血管形成及促血管生长因子,如皮细胞型一氧化氮合酶(endothelial nitric oxide synthase,eNOS)、VEGF、BMP-2和增殖细胞核抗体(proliferous cell nucleus antibody,PCNA)等形成有关[17],从而改善局部血液循环,促进病变区域的新代。

(3)骨结构的改良与重建:有学者认为:高能量的冲击波可使正常和坏死的骨组织同时被击碎,击碎的正常组织中血液和骨髓将渗入击碎的坏死骨组织,其中间充质祖细胞(mesenchymal progenitor cells,MPC)在冲击波的刺激下,开始分化增殖,最终替代坏死骨组织,有利于骨结构的重建[18]。

2.软组织损伤疾病

包括肩峰下滑囊炎、肱二头肌长头腱炎、钙化性冈上肌腱炎、肱骨外上髁炎、弹响髋、跳跃膝(胫骨结节骨骺骨软骨炎)、跟痛症、髌骨腱炎、冈上肌腱综合征、Haglunds外生性骨疣等。这些病症的共同临床特征是“疼痛”,冲击波治疗慢性软组织疼痛的机制[19]为:①通过激发无髓鞘C纤维和A-δ纤维启动镇痛的“闸门机制”;②代激活效应:冲击波可改变细胞膜的通透性,使神经膜的极性发生改变,通过抑制去极化作用产生镇痛效应;③冲击波作用后组织释放更多的P物质,促进血管扩和血液循环,产生镇痛效果;④抑制环氧化酶(COX-Ⅱ)活性。(二)ESW对骨质疏松症的影响

骨质疏松症(osteoporosis,OP)是一种系统性骨病,其特征是骨量下降和骨组织的微细结构破坏,表现为骨的脆性增加,因而骨折的危险性大为增加,即使是轻微的创伤或无外伤的情况下也容易发生骨折。

目前骨质疏松症的治疗仍以药物为主,长期药物治疗有潜在的副作用,同时也增加了患者的经济负担。非药物治疗包括运动锻炼和物理因子干预,如ESW、振动、磁场和低能量脉冲超声等,是骨质疏松性骨折的有效治疗途径。

有基础研究[20,21]表明:ESWT可减少治疗组骨量丢失,诱导新骨形成和改良骨组织的微结构,增强局部骨质,是预防骨质疏松症的有效方法。

Tam等[22]分析认为,ESW刺激可使骨质疏松部位的骨膜细胞增殖和分化,这可能是启动成骨的机制。低能量的ESW可促进成骨细胞氮氧化物、骨钙素和TGF-?1的表达[23];有助于酪氨酸激酶介导的ERK和核结合因子(core binding factor-

α

1,CBF-α

1

)活化,通过超氧化物传递信号转导,促进成骨的骨髓干细胞分化;

还通过激活Ras和ERK,促进成骨细胞VEGF-a表达,利于骨再生阶段的血管生成。这些分子水平的实验结果均阐明了ESW对骨质疏松的骨组织产生了成骨效应,能有效地防治骨质疏松症。

(三)ESW对肢体痉挛的影响

痉挛是指伴有过度腱反射、以速度依赖的力牵拉反射(肌力)增加为特征的运动失调。

痉挛主要由中枢神经系统损伤造成,分为脑源性和脊髓源性:脑源性包括脑外伤、脑卒中、脑瘫、缺氧性脑病和脑代性疾病等;脊髓源性主要为脊髓外伤、多发性硬化、脊髓缺血、变性性脊髓病、颈椎病和横断性脊髓炎等。

目前临床上抗痉挛的方法很多,包括药物和物理疗法。近来,有学者利用ESW抗痉挛,获得了较满意的疗效。

Manganotti和Amelio[24]对20例脑卒中患者在前臂尺侧腕屈肌、桡侧腕屈肌肌腹中部、手背骨间肌进行了单次冲击波治疗,发现治疗前后,腕屈肌力和手部肌力均明显减低,表明ESW对脑卒中患者上肢肌肉痉挛有显著的缓解作用。Amelio等[25]对12例患有痉挛性马蹄足脑瘫的儿童也使用了冲击波治疗,结果显示冲击波对肌肉痉挛有即时的缓解作用。

目前冲击波治疗肌肉痉挛的机制还不清楚,但有研究表明:冲击波能诱导非酶性和酶性一氧化氮(NO)合成[26]。在周围神经系统,NO与神经肌肉突触形成有关[27];在中枢神经系统,NO有神经传导、记忆和突触可塑的重要生理功能[28]。此外,也可能与冲击波对肌腱部位肌纤维的机械刺激作用有关,因为短时间连续或间断的腱部压力刺激,能降低脊神经的兴奋性,降低肌力[29]。可以排除机械振动对治疗结果的影响,因为其作用是短暂的。

(四)ESW对伤口愈合的影响

通常,处理伤口的物理治疗方法有压迫、超声、负压、体外冲击波、电刺激、电磁、光动力学、红外线、水疗等。

目前,有很多学者对ESW治疗伤口进行了基础研究和临床的观察。Morgan 等[30]的基础研究发现治疗组伤口愈合时间较对照组的明显缩短。因此认为ESWT 能促进伤口愈合。Davis等[31]对15例部分或全层烧伤面积<5%全身表面积患者,在烧伤后第3天或第5天使用ESW治疗。治疗前后使用激光多普勒显像评定烧伤深度组织血流。结果显示,第1次ESW治疗后,烧伤区域组织血流灌注显著增加。在治疗3周后,所有烧伤患者中80%愈合,15%需要外科清创和植皮,5%形成高力瘢痕。

ESW治疗伤口的确切机制尚不清楚。冲击波机械刺激产生的生物学效应,可促进皮一氧化氮合成酶和/或热振蛋白增加。Meirer等[32]认为:ESW治疗伤口与调节生长因子表达有关。实验证明ESW治疗伤口,一方面可使VEGF、一氧化氮合成酶、PCNA增加,强化缺血组织灌注和刺激血管生成,另一方面可抑制炎症反应。近来实验研究表明:非聚焦、低能量(200次脉冲、5Hz、0.1mJ/mm2)ESWT 使中性粒细胞、巨嗜细胞缓慢渗入伤口,抑制严重烧伤皮肤早期的炎性免疫反应。此外可能与冲击波作用后局部组织毛细血管数、新形成的上皮细胞数和血管外周的巨嗜细胞数明显增加有关。

(五)ESW对缺血性心脏病的影响

目前,缺血性心脏病的治疗有三种主要方法:药物治疗、经皮冠状动脉治疗和冠状动脉搭桥移植术。不能进行经皮冠状动脉治疗或冠状动脉搭桥移植术治疗的冠心病患者,预后不良。尽管基因或细胞治疗有助于血管生成,但属于有创治疗,并且仍然处于临床前期阶段[33]。

Ito和Shimokawa[34]发现在心前区应用低能量ESW可诱导冠状血管再生和改善心肌供血,并且没有副作用。后来的研究还发现,低能量冲击波作用于体外培养的皮细胞能有效增加VEGF表达,使急性心肌缺血的左心室重建。由此认为,ESWT 对急性心肌梗死和周围血管疾病有一定的治疗作用。Fukumoto[35]等的临床观察发现ESWT可改善心肌缺血症状,减少硝酸甘油的使用。

但目前对ESWT如何选择合适的时间、频率和剂量还没有达成共识。

(六) 适应征与禁忌征
