变频控制柜调试说明书
(一)，使用前准备-----------------------------------------------------2
(二)，送电调试--------------------------------------------------------4
(三)，变频器调试----------------------------------------------------5 ★14组继电器输出调整----------------------------6 ★32组监控器调整--------------------------------7★40组PID控制1调整 ---------------------------10★加减泵条件------------------------------------14★参数备份--------------------------------------15
(四)，压力设定流程图---------------------------------------------16
(五)，压力不稳定调节---------------------------------------------17
(六)，常见故障分析------------------------------------------------17
(七)，附录变频器ACS510 (PID宏+PLC)参数表-------------19
川源(中国)机械有限公司
(一)，变频控制柜调试说明书
一、使用前准备：
变频控制柜
1,检查控制柜负载能力与水泵电机功率是否相符。
控制柜是否符合当地环境要求，是否符合设计需求。
2,检查柜内元件有无脱落，接线是否有不牢、不良的迹象。
重新紧固电路螺丝。
3,检查柜内图纸、保固书、仪表配件，如电接点压力表、远传压力表、压力变送器等是否齐全。
4,按图纸接好电源线、动力线、仪表配件控制线等。
电源线、动力线控制线路仪表配件端子
1, 打开各泵进水阀门，排净泵体内的空气，待水充分进入泵体后,推上各断路器、控制面板电源指示灯变亮。
2,将主令功能开关(手动停止自动)旋至手动档。
3,分别手动启动各台水泵，以确认各泵转向是否正确。
4,如果水泵转向反转，对调U、V、W任意两相即可。
1, 将主令功能开关(手动停止自动)旋至停止档。
2, 参数调整详见《附录PID宏+PLC参数表》
3, 参数调试举例如下:
★14组继电器输出调整
(1),首先把按键按到LOC模式（液晶显示左上角,即本地模式）。
(2),再按“菜单”键进入”参数”组。
选择”14”组。
(3),按变频器上下键选中参数1401。
(4), 按”编辑”键调整为8, 继电器1输出=(3201)>(3203)。
然后按”存储”健保存。
(5), 同样方法，参数1402调为11，继电器2输出=(3204)<(3205)。
(6),参数1403调为4，故障输出。
(7),参数1404调为1.0s，继电器1通延时时间。
★32组监控器调整
(1),进入32组参数。
(2),参数3201调整为103。
(2),参数3202调整为49.8HZ。
(3),参数3203调整为49.9HZ。
(4),参数3204调整为132，PID偏差值。
(5),参数3205调整为-0.2，监控器2低限。
(6),参数3206调整为-0.1，监控器2高限。
★40组PID控制1调整
(1),进入40组参数。
(2),参数4001调整为1.0，增益是指反馈值与给定值的偏差值放大的倍数。
越大系统反应越快，可根据现场情况进行调节。
(3),参数4002调整为1.0，积分时间指偏差取值时间段，越短系统反应越快，可根据现场情况进行调节。
(4), 参数4003调整为1.0，微分时间是叠加偏差值的变化率，越大系统反应越慢。
(5),参数4010调整为0，面板上下键调整。
(6),参数4016调整为1(远传压力表0-10V)，如果是压力变送器(4-20mA)则选择2。
(7), 参数4019调整为100%。
(6), 参数4022(睡眠选择)调整为7。
(7), 参数4023(睡眠频率)调整为40.2HZ(根据实际进行调整)。
(8), 参数4024(睡眠延时)调整为60sec(根据实际进行调整)。
(9), 参数4025(唤醒偏差)调整为13.0%(根据实际进行调整)。
(10), 参数4026(唤醒延时)调整为1.5sec(根据实际进行调整)。
4,变频电控柜调试成功后1607调为1，把变频器参数保存。
5,最后按键切换到REM远程模式
6, 将主令功能开关(手动停止自动)旋至自动档。
7, 通过“1#自动允许”、“2#自动允许”等旋钮选择投入泵数。
★加减泵
上面为加泵状态，1401(继电器1输出)=(3201输出频率)>(3203:49.9HZ),变频器进行加泵。
本画面输出频率为50.0HZ，大于49.9HZ,即加泵。
如果加泵速度太快，可调整1404为20s。
上面为减泵状态，1402(继电器2输出)= (3204:PID1偏差值)<(3205:-0.2%),变频器进行减泵。
也就是说，如果反馈值比给定值大0.2,即开始减泵。
本画面反馈值为40.3%,设定值为40.0%，反馈值比设定值大0.3,即减泵。
★参数备份(LOC本地模式下，变频器运行停止)
将参数调试完成后，可将参数复制到控制盘的储存器中，可用于参数备份或拷贝参数到其它的ASC510变频器上去(插拔时注意不要损坏控制盘)。
1, 上传至控制盘-从传动中复制所有参数至控制盘中。
一般步骤是：
（1）在主菜单中选择“参数备份”
（2）按下UP/DOWN(上/下)键滚动到“上传至控
制盘”选项。
（3）按下ENTER(进入)键,开始上传参数。
在传
送过程中，以百分比形式表示完成的比例。
（4）按下EXIT(退出)键返回输出模式。
2, 下装所有程序至传动-将控制盘的所有参数恢复
到传动中。
使用这个选项可以恢复变频器，或者
配置相同的变频器。
一般步骤是：
(1)在主菜单中选择“参数备份”。
(2)按下UP/DOWN(上/下)键滚动到“下装所
有程序至传动”选项。
(3)按下ENTER(进入)键,开始下装参数。
在传送过
程中，以百分比形式表示完成的比例。
(4)按下EXIT(退出)键返回输出模式。
注：1,变频器运行时只能下载部分数据，所以“下
装所有程序至传动”要在变频器停止时才能进行。
2, 变频器液晶显示出现“参数下装失败”，
修复方法是参数解锁(参数1602=1)。
四，压力设定流程图
高压力
保持下限频率
睡眠判断
睡眠
低压力
频率上升
50HZ
判断加泵
压力保持
30-50HZ
增加2#泵为变频
1#泵转为工频
压力保持
30-50HZ
高压力减泵：1#泵工
频停止，2#泵变频
下限频率后
30HZ
运行1台变频
五，压力不稳定调节
1，P增益（参数4001）是指反馈值与给定值的偏差值放大的倍数。
P越大系统反应越快。
2，I积分时间(参数4002)是指偏差取值时间段，I越短系统反应越快。
3，D微分时间(参数4003)是叠加偏差值的变化率，D越大系统反应越慢。
4，加速时间(参数8124)，减速时间(参数8125)，加减速时间越长系统反应越慢。
5，如果管网压力不稳定，变频器对压力反馈值与给定值的偏差反应过于灵敏，会出现系统震荡，电机鸣响的现象。
这种情况，可通过减小增益的值(参数4001)和增加积分时间(参数4002)直到消除震荡。
六，常见故障分析
31(电机启停)。
ID:其它请参照ACS510变频器说明书故障列表P198。
故障原因分析纠正措施
1,远传压力表反馈值不准确1，远传压力表故障
2，接线错误
3，屏蔽线接触不良
1，更换远传压力表。
2，检查远传压力表公共端，低端与高端
是否正确接线。
3，减小屏蔽线接地干扰。
2，电机运转方向相反输出端接线问题调换变频器动力输出端任意UVW两相即
可。
3,变频器无法启动确认是变频器问题还是外部线路问题1，检查线路(参照图纸)。
2，检查变频器参数。
4,常规过载保护可调整保护电流，按右边白色小按钮可复归
七，附录(PID宏+PLC参数表):
ABB510主要参数表设备型号：11KW-3 用户：
<完>2012.7.5。
ABB变频器培训资料
产品培训内容简要 品牌简介产品知识应用领域市场行情介绍ABB(中国)有限公司ABB与中国的关系可以追溯到上个世纪初，1907年ABB向中国提供了第一台蒸汽锅炉。
从此，ABB公司与中国的贸易关系有了长足的发展。
1974年ABB在香港设立了中国业务部，随后又于1979年在北京设立了其永久性办事处。
1994年我们果断地将ABB中国总部迁至北京。
如今，ABB公司在中国总共拥有23家分公司和销售办事处以及20家以上的合资和独资公司。
在中国的员工总数超过了6,500人。
北京ABB电气传动系统有限公司•北京ABB电气传动系统有限公司成立于1994年。
公司是中国的交流和直流传动装置的主要供应商。
这种传动装置应用于功率从0.12kW到4300kW电机的速度控制,并广泛应用于许多设备中，如水泵、风机、传送带、压缩机和起重机。
其典型的工业应用领域有金属、纸浆和造纸、石油化工、空调设备、水处理、纺织机械、印刷等。
客户所得到的最大收益是节约能源以及改进了过程控制。
•公司通过分销网络向全国销售标准传动装置。
在工程系统应用方面，公司可提供经验丰富的应用工程和技术支持服务。
公司在1997年获得了ISO 14001环境体系认证；于1998年公司荣获了由地方政府授予的“外商投资高新技术企业”称号；在2000年又获得了ISO9001质量管理体系认证。
ABB低压变频器产品系列ACS100系列ACS400系列ACS550系列ACS800系列ACS100系列变频器•系列ACS100系列，分为ACS101及ACS143 •功率范围：0.12KW-2.2KW•电压范围：ACS101 200V-240V,单相ACS143 380V-480V,三相•频率：50/60HZ•本体不带控制面板，所配面板型号为ACS100-PANACS400系列变频器•系列ACS400•功率范围：2.2KW-3.0KW•电压范围：AC380V-480V,三相•频率：50/60HZ•负载方式：风机水泵（平方转矩应用）一般应用（恒转矩应用）•本体不带控制面板，所配控制面板常用型号为ACS100-PAN、ACS-PAN-AACS100/400系列型号含义ACS 400 - 0004 - 3 - 2a b c d ea ---交流传动标准产品b ---表示系列：101（101系列）143（143系列）401（400系列）C ---表示功率范围，具体见价格表d ---表示输入电压：1（单相AC200-240V）3 (三相AC380-480V）e ---表示防护等级：2（IP21）5（IP54）ACS550系列变频器•系列ACS550•功率范围：0.75KW-90KW •电压范围：AC380V-480V,三相•频率：50/60HZ•负载方式：一般应用重载应用•本体不带控制面板。
变频控制柜使用说明
变频控制柜使用说明一、产品概述变频控制柜是一种可以实现电动机频率调速的电气设备。
它可以通过改变电机输入的电频和电压来控制电机的转速，从而实现对机械设备的精确控制。
变频控制柜广泛应用于电力、石化、冶金、制药、建筑、纺织、电子等行业的各种机械设备。
二、安装及调试1.变频控制柜的安装应该由专业技术人员进行，确保设备的安全运行。
2.安装时应注意避免与其他电子设备发生干扰，要选择合适的位置进行安装，并保持良好的通风。
3.安装完成后，检查各接线是否牢固可靠，并进行电气连线的接地。
三、使用方法1.接通电源：将变频控制柜的电源插头插入电源插座，然后打开变频控制柜的主电源开关，此时变频控制柜将开始启动。
2.设置参数：使用控制柜上的按钮和数字显示屏设置变频控制柜的运行参数。
a.通过控制柜上的方向键调整电机的运行方向，确保电机按照所需的方向旋转。
b.通过控制柜上的旋钮调整电机的转速。
c.通过数字显示屏设置电机运行的频率，也可以选择其他控制模式。
3.运行控制：在完成参数设置后，按下启动按钮，电机将开始运行。
可以通过变频控制柜上的停止按钮随时停止电机的运行。
四、注意事项1.使用之前，请读取变频控制柜的产品说明书，了解产品的安全操作规程。
2.变频控制柜的操作必须由专业人员进行，不得擅自改动操作参数。
3.使用过程中要注意防止水、火及其它有害气体进入控制柜内部，以免引发故障。
5.不得将变频控制柜暴露在高温、高压、高湿等恶劣环境中，以免对设备造成损坏。
6.变频控制柜的维护应由专业人员进行，定期检查电气系统和冷却系统，并进行必要的清洁和维修。
五、故障排除1.如发现变频控制柜无法启动，请检查电源是否正常，是否插入电源插座，主电源开关是否打开，是否有输入电压等问题。
2.如发现电机无法运行，请检查电机运行的方向设置是否正确，转速设置是否正常，是否有异常报警等问题。
3.如发现变频控制柜散热不良，可能导致过载保护或设备过热，请停止使用，并检查冷却系统是否正常，散热器是否清洁等问题。

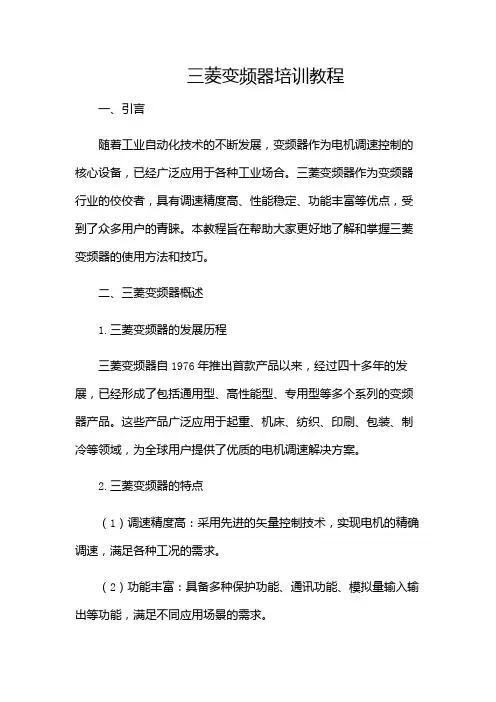

三菱变频器培训教程
