可控硅调功电路的工作原理及制作方法
可控硅调压的工作原理
可控硅调压的工作原理
可控硅调压器是一种电子控制设备，常用于电力电子变流器、电能调速装置等功率电子设备中。
其主要功能是在交流电路中实现可控的电压调节。
可控硅调压器的工作原理如下：
1. 在电路中串联可控硅，常用双极性结型可控硅。
2. 控制信号通过触发器控制可控硅的触发时刻。
3. 当可控硅的控制信号触发时，它会开始导通，允许电流流过。
4. 一旦可控硅导通，就会形成一个绝缘体到导体的短路，电流将通过可控硅流过。
5. 当电流经过可控硅时，就会产生一个电压降，它决定了电路中的负载所受到的电压。
6. 可控硅的导通角相位可以通过改变触发时刻的延迟时间来调节，从而改变电路中的平均电压值。
可控硅调压器的工作原理是基于可控硅的导通和关断特性。
通过控制可控硅的导通角相位和触发时刻，可以改变负载所受到的电压，从而实现电压的调节。
同时，可控硅调压器具有较高的电压控制精度和响应速度，适用于各种电力电子设备中的电压调节需求。
可控硅调压器工作原理
可控硅调压器工作原理可控硅调压器是一种用于调节电流和电压的电子器件，它由可控硅（也称为晶闸管）和辅助电子元件组成。
可控硅具有单向导电特性，能够控制电流的通断以及电压的输出，因此被广泛应用在电力系统中，例如家用电器、变压器、电动机等。
可控硅调压器的工作原理基于可控硅的导通和关断控制。
可控硅有三个引脚，分别为阳极（Anode）、阴极（Cathode）和控制端（Gate）。
当可控硅的阳极接受到正向电压，阴极接地时，可控硅处于关断状态，无法导通电流。
当控制端施加一个正脉冲信号时，可控硅会从关断状态转变为导通状态，允许电流通过。
可控硅调压器通过控制可控硅的导通角度来调节输出电压。
可控硅导通的时间取决于控制端施加的信号的宽度和频率。
当控制端施加一个窄的脉冲信号时，可控硅导通的时间很短，输出电压较低；而当控制端施加一个宽的脉冲信号时，可控硅导通的时间较长，输出电压较高。
通过控制控制端信号的宽度和频率，可实现输出电压的连续调节。
触发电路通常采用触发变压器或电容压控触发器来产生控制信号。
触发变压器将输入电压变换为控制端所需的电压和电流，用来触发可控硅的导通。
电容压控触发器则通过电容的充放电过程来产生触发信号，实现可控硅的导通和关断。
控制电路包括控制信号发生器和比较器。
控制信号发生器根据用户的需求产生控制信号的频率和宽度，而比较器则将控制信号与反馈信号进行比较，并调整控制信号的宽度和频率，以达到输出电压的稳定。
可控硅调压器还可以具有保护功能，例如过电压保护和过流保护。
过电压保护是通过检测输出电压超过设定值时，立即使可控硅关断来防止设备损坏。
而过流保护是通过检测电流超过设定值时，立即使可控硅关断来避免电流过载。
总之，可控硅调压器是一种基于可控硅的导通和关断控制的电子器件，通过控制可控硅的导通角度来实现对输出电压的调节。
它包括触发电路、控制电路和保护功能，能够广泛应用于各种电力系统中。

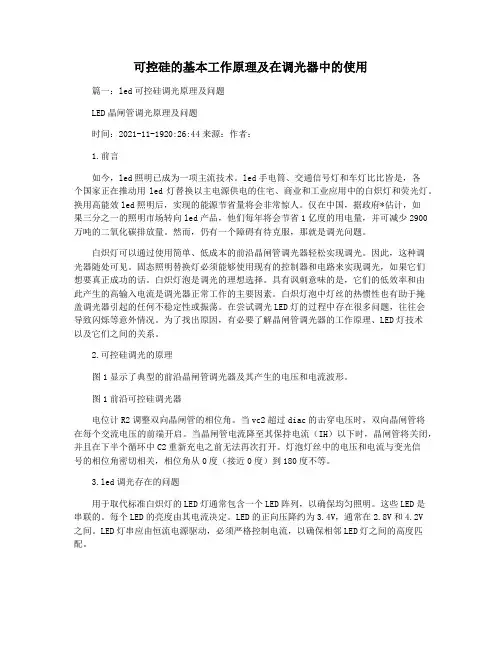

可控硅的基本工作原理及在调光器中的使用
可控硅的基本工作原理及在调光器中的使用篇一：led可控硅调光原理及问题LED晶闸管调光原理及问题时间：2021-11-1920:26:44来源：作者：1.前言如今，led照明已成为一项主流技术。
led手电筒、交通信号灯和车灯比比皆是，各个国家正在推动用led灯替换以主电源供电的住宅、商业和工业应用中的白炽灯和荧光灯。
换用高能效led照明后，实现的能源节省量将会非常惊人。
仅在中国，据政府*估计，如果三分之一的照明市场转向led产品，他们每年将会节省1亿度的用电量，并可减少2900万吨的二氧化碳排放量。
然而，仍有一个障碍有待克服，那就是调光问题。
白炽灯可以通过使用简单、低成本的前沿晶闸管调光器轻松实现调光。
因此，这种调光器随处可见。
固态照明替换灯必须能够使用现有的控制器和电路来实现调光，如果它们想要真正成功的话。
白炽灯泡是调光的理想选择。
具有讽刺意味的是，它们的低效率和由此产生的高输入电流是调光器正常工作的主要因素。
白炽灯泡中灯丝的热惯性也有助于掩盖调光器引起的任何不稳定性或振荡。
在尝试调光LED灯的过程中存在很多问题，往往会导致闪烁等意外情况。
为了找出原因，有必要了解晶闸管调光器的工作原理、LED灯技术以及它们之间的关系。
2.可控硅调光的原理图1显示了典型的前沿晶闸管调光器及其产生的电压和电流波形。
图1前沿可控硅调光器电位计R2调整双向晶闸管的相位角。
当vc2超过diac的击穿电压时，双向晶闸管将在每个交流电压的前端开启。
当晶闸管电流降至其保持电流（IH）以下时，晶闸管将关闭，并且在下半个循环中C2重新充电之前无法再次打开。
灯泡灯丝中的电压和电流与变光信号的相位角密切相关，相位角从0度（接近0度）到180度不等。
3.led调光存在的问题用于取代标准白炽灯的LED灯通常包含一个LED阵列，以确保均匀照明。
这些LED是串联的。
每个LED的亮度由其电流决定。
LED的正向压降约为3.4V，通常在2.8V和4.2V之间。
双向可控硅调光电路原理
双向可控硅调光电路原理1. 双向可控硅(Triac)简介双向可控硅是一种常用于交流电路中的半导体开关，它可以实现对交流电的调光控制。
Triac具有两个控制极，一个是主极，另一个是副极。
通过对两个控制极施加正弦波信号，Triac可以实现在每个交流周期内将电流进行截断。
（1）基本原理双向可控硅调光电路的基本原理是通过控制Triac的导通角来控制交流电的通断。
当Triac导通时，交流电可以通过，灯光亮度较高；当Triac截断时，交流电无法通过，灯光亮度较低。
通过改变控制Triac的导通角，可以实现对灯光的调光控制。
（2）控制电路控制电路主要由电阻、电容、双向可控硅、触发电压主机以及触发电压控制主机等组成。
控制电路的作用是接收外部控制信号，并将其转化为适合Triac控制的触发电压。
具体来说，当外部调光信号为低电平时，控制电路将触发电压控制主机输出低电平信号，使Triac截断；当外部调光信号为高电平时，控制电路将触发电压控制主机输出高电平信号，使Triac导通。
（3）调光原理当外部调光信号改变时，调光控制信号将通过控制电路传达给Triac，从而改变Triac的导通角，进而改变灯光的亮度。
也就是说，通过改变外部调光信号，即可实现对灯光亮度的调节。
3.优缺点- 控制灵敏度高：通过控制Triac导通角来控制灯光亮度，具有较高的调光精度和控制灵敏度。
-调光范围广：可根据不同的需求实现大范围的调光，满足不同场景的照明需求。
-结构简单：电路结构简单，成本低，易于实现。
然而，双向可控硅调光电路也存在一些限制：-电磁干扰：由于双向可控硅是通过接通交流电进行控制的，因此在一些灯光调光场景中可能会产生较大的电磁干扰。
-无功功率损耗：在调光过程中，双向可控硅会引入无功功率损耗，降低照明效率。
总结：双向可控硅调光电路通过控制Triac的导通角来实现照明灯光的调光控制。
它由双向可控硅和控制电路组成，通过控制电路接收外部调光信号，并将其转化为触发电压，进而改变Triac的导通角，从而实现对灯光亮度的调节。
scr可控硅电路原理
scr可控硅电路原理SCR（可控硅）电路是一种常见的半导体电子元件，其原理基于PN 结的特性。
本文将介绍SCR电路的工作原理、特点和应用。
第一段：引言SCR，全称为可控硅（Silicon Controlled Rectifier），是一种具有控制功能的半导体开关元件。
SCR电路具有很多优点，如可靠性高、响应速度快等，因此在电力控制、电动机控制和电子调光等领域得到广泛应用。
第二段：SCR电路的结构和工作原理SCR电路由四层半导体材料组成，其中有三个PN结。
在正向电压作用下，PN结会形成导通通道，电流可以流过。
而在反向电压作用下，PN结会形成隔离层，电流无法通过。
当一定的控制信号加在SCR的控制端上时，SCR将会从关断状态转变为导通状态，电流可以流过。
第三段：SCR电路的特点SCR电路具有以下几个特点：1. 可控性强：SCR可以实现从完全关断到完全导通的控制，可以根据需要进行精确的电流控制。
2. 响应速度快：SCR的开关速度很快，能够在微秒级的时间内完成开关操作。
3. 耐高温：SCR能够在高温环境下正常工作，具有较强的耐受能力。
4. 可靠性高：SCR电路结构简单，工作可靠性高，寿命长。
5. 适应性强：SCR电路可以适应不同的电压和电流需求，广泛应用于各种电子设备中。
第四段：SCR电路的应用SCR电路的应用非常广泛，主要包括以下几个方面：1. 电力控制：SCR电路可用于电力系统中的电流控制、电压控制和功率因数校正等方面，提高电力系统的稳定性和效率。
2. 电动机控制：SCR电路可用于电动机的启动、制动和调速控制，实现对电动机的精确控制。
3. 电子调光：SCR电路可以通过调节电流大小实现对灯光亮度的控制，广泛应用于照明系统中。
4. 高压直流输电：SCR电路可以用于高压直流输电系统中，实现对电流的稳定控制。
第五段：总结SCR（可控硅）电路是一种重要的半导体电子元件，具有可控性强、响应速度快、耐高温等特点。
SCR电路在电力控制、电动机控制和电子调光等领域有着广泛的应用。
可控硅功率调节器工作原理
可控硅功率调节器工作原理可控硅功率调节器是一种电子元件，也是电源电路中应用最广泛的一种电子器件。
其主要功用就是在给定范围内调控交流电的电压和电流，从而实现交流电的调节和控制。
下面，我们将从工作原理的角度来阐述可控硅功率调节器的作用。
一、硅控整流器的基本结构可控硅功率调节器包括一个电源电路、一个电感滤波器、一个可控硅电路和一个负载。
其中，电源电路的作用就是将交流电转换成本系统所需的高压直流电。
由于直接使用交流电供电会出现波动大、效果不稳定等问题，所以我们需要通过电感滤波器将交流信号过滤成为平稳的直流信号。
可控硅电路则是本系统的核心，它通过改变电路的导通角度，直接控制电路的输出电压和电流，以达到调节的效果。
负载则是连接可控硅电路和输出端的电子元件，它的作用是将电流和电压输入到负载中，完成所需的功效。
二、可控硅功率调节器的工作原理可控硅功率调节器的工作原理可以概括为：当电源电路将交流电转换成为直流电后，平滑后的直流电将输入到可控硅电路中。
在可控硅电路接收到直流电输入的同时，会开始计算控制电路，并根据计算得出的结果，调节可控硅电路的导通角度。
当可控硅电路的导通角度发生变化时，输入到负载的电流和电压也会发生相应的变化，从而达到对电压和电流的调控效果。
在可控硅电路的工作过程中，我们主要需要控制的就是可控硅的导通角度，也就是功率的调试比例。
当可控硅获得控制信号并开始导通时，将产生一个短脉冲，其持续时间与可控硅的导通角度成反比。
这样做的目的是为了调整电源电路中的电压和电流，从而达到与负载匹配的效果。
总而言之，可控硅功率调节器工作原理简单而有效。
通过精准的电路调试和合适的控制策略，可以实现对电压和电流的精确调节，打造出更为灵活和实用的电源电路。
在我们的日常生活和工业生产中，可控硅功率调节器的使用率逐年攀升，并取得了越来越好的应用效果。
可控硅电路原理
可控硅电路原理
可控硅电路由一对反向并联的晶体管和一个双极三层结构的可控硅管组成。
其原理是通过对可控硅管的控制信号进行调节，从而控制电流的通断。
可控硅管是一种具有耐压和耐电流能力较强的电子器件。
它由四层半导体材料构成，具有一个阴极、一个阳极和一个控制极。
其中，两个结构相反的PN结构形成一个“二极管”，而在PNPN结构中间有一个控制极。
当可控硅器件处于关闭状态时，两个结构相反的PN结构之间的势垒会完全封锁电流，不允许
通过。
而当施加一个正向触发电压时，PNPN结构中的电流传
输会被打开，使得电流可以通过。
因此，控制极上的信号决定了电流通断的状态。
可控硅电路常用于各种电子设备和电路中，如调光器、定时器等。
通过精确调节控制极上的触发电压，可控硅电路可以实现电流的精确控制，从而满足不同的需求。
总之，可控硅电路是一种通过调节控制信号来控制电流通断的电子器件。
它由可控硅管和晶体管构成，能够实现电流的精确控制。
这种电路在各种电子设备和电路中具有广泛应用。
可控硅调压调温
可控硅调压调温本例介绍的温度控制器，具有SB260取材⽅便、性能可靠等特点，可⽤于种⼦催芽、⾷⽤菌培养、幼畜饲养及禽蛋卵化等⽅⾯的温度控制，也可⽤于控制电热毯、⼩功率电暖器等家⽤电器。
1．电路图温度控制器电路如图7.116所⽰。
2．⼯作原理220V交流电压经Cl降压、VD，和VD。
整流、C2滤波及VS稳压后，⼀路作为IC(TL431型三端稳压集成电路)的输⼊直流电压；另⼀路经RT、R3和RP分压后，为IC提供控制电压。
在被测温度低于RP的设定温度时，NTC502型负温度系数热敏电阻器Rr的电阻值较⼤，IC的控制电压⾼于其开启电压，IC导通，使LED点亮，VS受触发⽽导通，电热器EH通电开始加热。
随着温度的不断上升，Rr的电阻值逐渐减⼩，同时IC的控制电压也随之下降。
当被测温度⾼于设定温度时，IC截⽌，使LED熄灭，VS关断，EH断电⽽停⽌加热。
随后温度⼜开始缓慢下降，当被测温度低于设定温度时，IC⼜导通，EH⼜开始通电加热。
如此循环不⽌，将被测温度控制在设定的范围内。
简单实⽤的⼤功率可控硅触发电路图⼀般书刊介绍的⼤功率可控硅触发电路都⽐较复杂，⽽且有些元件难以购买。
笔者仅花⼏元钱制作的触发电路已成功触发100A以上的可控硅模块，⽤于⼯业淬⽕炉上调节380V电压，⼜装⼀套⽤于⼤功率⿎风机作⽆级调速⽤，效果⾮常好。
本电路也可⽤作调节220V交流供电的⽤电器。
电路见图。
将两只单向可控硅SCRl、SCR2反向并联．再将控制板与本触发电路连接，就组成了⼀个简单实⽤的⼤功率⽆级调速电路。
这个电路的独特之处在于可控硅控制极不需外加电源，只要将负载与本电路串联后接通电源，两个控制极与各⾃的阴极之间便有5V~8V脉动直流电压产⽣，调节电位器R2即可改变两只可控硅的导通⾓，增⼤R2的阻值到⼀定程度,便可使两个主可控硅阻断，因此R2还可起开关的作⽤。
该电路的另⼀个特点是两只主可控硅交替导通，⼀个的正向压降就是另⼀个的反向压降，因此不存在反向击穿问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可控硅调功电路的工作原理及制作方法
电路工作原理
电路原理图如图1所示。
调节波段开关SA的挡位，可以改变电容C1的充放电速率。
利用C1两端交流电压通过双向触发二极管VD3去触发双向晶闸管VS导通、并改变了VS的导通角，使负载RL两端交流电压随之发生变化。
发光二极管VD2、VD5作为信号指示，由于导通角不同，发光亮度各异。
SA置于“1”挡，VD5显示；SA置于“4”挡，则VD2显示；R5是限流电阻，用来保护VS。
电阻R7、电容C2为吸收回路，用来吸收SA在选挡时所产生的干扰脉冲，否则在SA选挡过程中将对电视机、音响及其他电声器件产生
一定的干扰；
元器件选择
电容C1选用0.1uF/160V，C2选0.022uF/400V（涤纶电容器）。
电阻R1
为56kΩ、1/2W，R2为39kΩ、1/4W，R3为27kΩ、1/4W，R4为。
