吉林大学远程教育离线工程力学(工)大作业答案
吉林大学-工程力学(工)大作业答案
1、如图所示为二杆桁架，1杆为钢杆，许用应力［σ］1=160MPa，横截面面积A1=6cm2；2杆为木杆，其许用压应力［σ］2=7MPa，横截面面积A2=100cm2。
如果载荷P=40kN，试校核结构强度。
（15分）答：两杆均为二力杆，取结点A为研究对象，受力图如图所示。
2、求图示应力状态的主应力和最大剪应力（15分）3、如图所示，等直杆AD，左端固定，F1=100KN，F2=80KN，F3=60KN,求各段杆的轴力，做出轴力图。
（15分）F1 F2 F3Ａ B C D1m 3m 1.5m解：（1）农支座反力结果为负号，说明支座反力水平向左（2）分段计算轴力，AB段为隔离体BC段，取左段为隔离体CD段，取右段为隔离体（3）做轴力图4、已知：桥梁桁架如图所示，节点载荷为P=1200 kN 、Q =400 kN 。
尺寸a =4 m ，b =3 m 。
试求：①、②、③杆的轴力。
（15分）答：反力X A =Q=400kN （向左），Y A =（Pa-Qb ）/3a=300KN （向上） R B =（2Pa+Qb ）/3a=900kN （向上） 各杆轴力N1= (X A b+ YA a)/b=800kN(拉力) N2= 5Y A /3=500kN(拉力) N3=-2a Y A /b=800kN(压力)5、已知:悬臂梁由铸铁制成。
P=44.2 kN ，[σ+]=40MPa ，[σ-]=160MPa ,Iz=10180cm4, y a =15.36cm , y b =9.64cm .求：（1）画出危险横截面的正应力分布图； （2）校核该梁的强度。
（15分）（1）正应力分布图P（2）6、已知：圆截面压杆，上端为可动铰链约束，下端为固定端约束。
P=100 KN , E=200 GPa ,d =4 cm ， L=1.5 m，λP =100 ,λS=60 .欧拉公式为σcr=π2E/λ2，验公式为σcr=a-bλ，a=304MPa，b=1.12MPa 。
2021年3月吉大《工程力学》大作业答案
吉林大学网络教育学院2020-2021学年第一学期期末考试《工程力学》大作业（答案）
学生姓名专业
层次年级学号
学习中心成绩
年月日
诚信考试承诺书
吉林大学2020-2021学年第一学期网络教育大作业课程考核要求：务必学生本人通过在线学习平台完成大作业课程考核，下载课程考核试卷并进行A4纸打印，根据考核题目要求，严格按照题号顺序在试卷上独立手写完成；试卷答题不得打印、复印、抄袭，如出现打印、复印、抄袭等情况均按“零分”处理。
本人郑重承诺：我已仔细阅读并认真遵守网院关于大作业课程考核的有关规定，保证按规定程序和要求完成大作业考核，保证我向网院呈交的课程作业，是我本人严格按照作业考核要求独立完成，不存在他人代写、抄袭和伪造的情形。
如违反上述承诺，由本人承担相应的结果。
承诺人：（本人手写签字）
日期：
工程力学（答案）
一作图题 (共1题，总分值10分 )
1. 如图，P、a已知，试画出剪力图和弯矩图
（10 分）
二计算题 (共4题，总分值40分 )
2. 图示简支梁，求跨中截面、、三点正应力。
（10 分）
3. 某传动轴，转速，轮1为主动轮，输入功率，轮2、轮3与轮4为从动轮，输出功率分别为，。
1、试画轴的扭矩图，并求轴的最大扭矩；
2、若将轮1和轮3的位置对调，轴的最大扭矩变为何值，对轴的受力是否有利。
（10 分）
4. 图示阶梯形圆截面杆，承受轴向载荷与作用，与段的直径分别为
与，如欲使与段横截面上的正应力相同，试求载荷之值。
（10 分）。
吉大15年8月课程考试《工程力学(工)》离线作业答案

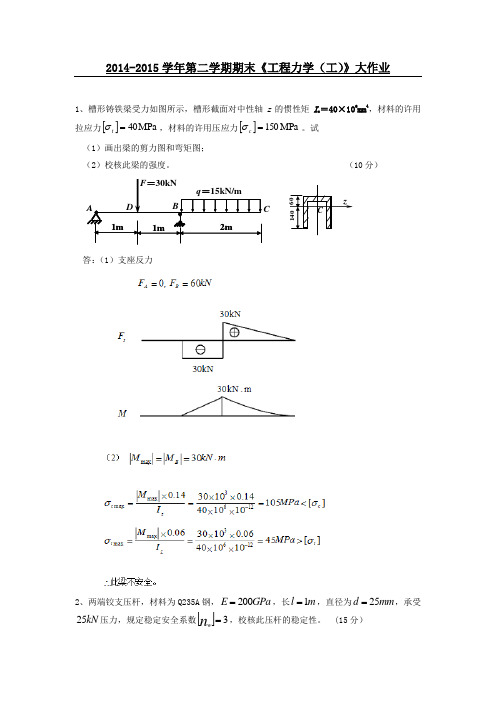

2014-2015学年第二学期期末《工程力学（工）》大作业
1、槽形铸铁梁受力如图所示，槽形截面对中性轴z 的惯性矩I z ＝40×106
mm 4
，材料的许用拉应力[]MPa 40=t σ，材料的许用压应力[]MPa 150=c σ。
试 （1）画出梁的剪力图和弯矩图；
（2）校核此梁的强度。
（10分）
C
答：（1）支座反力
2、两端铰支压杆，材料为Q235A 钢，200E GPa =，长1l m =，直径为25d mm =，承受
25kN 压力，规定稳定安全系数
[]3=n w
，校核此压杆的稳定性。
(15分）
答
：
3、一端外伸梁如图所示，已知q ,a ,3a 。
试求梁的约束反力。
（15分）
4、已知：拉杆AB 为圆截面，直径d=20mm ，许用应力[σ]=160MPa 试求：校核拉杆AB 的强度。
（15分）
q
A
5、实心圆截面轴，两端承受扭矩T，轴的转速n=100 r/min，传递功率NP＝10马力，许用剪应力［τ］＝20 MPa 。
试求: 按第三强度理论确定轴的直径d 。
（15分）
6
（15
答：
7、画出下图所示梁的剪力图和弯矩图。
（15分）
2。
吉林大学20年春20春学期《工程力学(工)》在线作业一标准答案
B.正应力为零，剪应力最大
C.正应力和剪应力均最大
D.正应力和剪应力均为零
答案:B
5.计算内力的一般方法是( )。
A.静力分析
B.节点法
C.截面法
D.综合几何、物理和静力学三方面
答案:C
6.力矩分配法的直接对象是（）。
A.杆端弯矩
B.结点位移
A.反向、共线
B.反向，过截面形心
C.方向相对，作用线与杆轴线重合
D.方向相对，沿同一直线作用
答案:C
10.轴向拉（压）时横截面上的正应力（ ）分布。
A.均匀
B.线性
C.假设均匀
D.抛物线
答案:A
二、判断题 (共 15 道试题,共 60 分)
11.结构工作时所承受的外力称为荷载。
答案:正确
17.将梁上的荷载尽量分散，会降低梁的弯曲强度。
答案:错误
18.有集中力作用处，剪力图有突变，弯矩图有尖点。
答案:正确
19.撤去荷载可消失的变形称为弹性变形。
答案:正确
20.几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系 ，因而可以用作工程结构。
答案:错误
C.多余未知力
D.未知反力
答案:A
7.构件在外力作用下（）的能力称为稳定性。
A.不发生断裂
B.不产生变形
C.保持原有平衡状态
D.保持静止
答案:C
8.静定结构是( )。
A.几何可变体系
B.几何瞬变体系
C.几何不变体系，无多余约束
D.几何不变体系，有多余约束
2024年秋季大工《工程力学》在线作业3附标准答案
1.坐标系转换中，给定一个三维几何体上的点P，它的坐标在系A中表示为(x0,y0,z0)，则它在系B中的坐标可以表示为下列哪一项？
A.(x0+x,y0+y,z0+z)
B.(x0-x,y0-y,z0-z)
C.(x-x0,y-y0,z-z0)
D.(x0+x,y0-y,z0-z)
答案：A.(x0+x,y0+y,z0+z)
2.爆炸力作用于一颗长石块上时，它的压强有多大？
A.高
B.低
C.中等
D.无法评估
答案：A.高
3.关于应力应变关系，下列哪一项是正确的？
A.应力的大小取决于应变大小
B.应变的大小取决于应力大小
C.应力与应变的大小相关
D.应力与应变之间没有直接关系
答案：B.应变的大小取决于应力大小
4.膨胀系数是指什么？
A.材料在温度变化时对热流量的变化率
B.材料在温度变化时对密度的变化率
C.材料在温度变化时对体积的变化率
D.材料在温度变化时对抗力的变化率
答案：C.材料在温度变化时对体积的变化率
5.当内力紊乱时，静动力方程可以用下列哪一项表示？
A. ∑F=ma
B.∑F=0
C. ∑F=-ma
D.∑F=∑F（o）
答案：B.∑F=0
6.当一个结构受到风的作用时，可以用下列什么量来表示它的受力状况？
A.净力
B.平衡力
C.内力
D.换能
答案：A.净力。
吉大《工程力学(工)》在线作业一
吉大《工程力学（工）》在线作业一一、单选题：1. 低碳钢材料冷作硬化后，其力学性能发生下列变化()。A. 屈服应力提高，弹性模量下降 B. 屈服应力提高，韧性降低 C. 屈服应力不变，弹性模量不变 D. 屈服应力不变，韧性不变 正确答案:B2. ( )是桁架结构的基本特征之一。 （满分：4） A. 只有轴力作用 B. 只有弯矩作用 C. 杆件之间是刚性联结点 D. 杆件之间不是铰联结 正确答案:A3. 轴向拉(压)时横截面上的正应力( )分布。（满分：4） A. 均匀 B. 线性 C. 假设均匀 D. 抛物线 正确答案:A4. 计算内力的一般方法是( )。 （满分：4） A. 静力分析 B. 节点法 C. 截面法 D. 综合几何、物理和静力学三方面 正确答案:C5. 平面汇交力系平衡的必要和充分条件是该力系的( )为零。 （满分：4） A. 合力 B. 合力偶 C. 主矢 D. 主矢和主矩 正确答案:A6. 只限物体垂直于支承面方向的移动，不限制物体其它方向运动的支座称( )支座。 （满分：4） A. 固定铰 B. 可动铰 C. 固定端 D. 光滑面 正确答案:B7. 下列结论中，只有()是正确的。 （满分：4） A. 内力为应力的代数和 B. 应力是内力的分布集度，内力是应力的合力 C. 应力是内力的合力 D. 内力必大于应力 正确答案:B8. 均匀性假设认为，材料内部各点的()是相同的。 （满分：4） A. 应力 B. 应变 C. 位移 D. 力学性质 正确答案:D9. 既限制物体任何方向运动，又限制物体转动的支座称( )支座。 （满分：4） A. 固定铰 B. 可动铰 C. 固定端 D. 光滑面 正确答案:C10. 在下列关于轴向拉压轴力的说法中，()是错误的。 （满分：4） A. 拉压杆的内力只有轴力 B. 轴力的作用线与杆轴重合 C. 轴力是沿轴作用的外力 D. 轴力与杆的横截面和材料无关 正确答案:C二、多选题：1. 将梁上的荷载尽量分散，会降低梁的弯曲强度。 （满分：4） A. 错误 B. 正确 正确答案:A2. 由于截面尺寸的突然改变在局部区域内出现的应力急剧增大的现象称为应力集中。 （满分：4） A. 错误 B. 正确 正确答案:B3. 按照连续、均匀、各向同性假设而理想化了的一般变形固体称为理想变形固体。 （满分：4） A. 错误 B. 正确 正确答案:B4. 梁上任一截面上的弯矩对X的一阶导数等于该截面的剪力。 （满分：4） A. 错误 B. 正确 正确答案:B5. 减小跨度，采用合理的截面以增大惯性矩，降低最大弯矩值可提高梁刚度。 （满分：4） A. 错误 B. 正确 正确答案:B6. 只要几何形状对称的结构都称为对称结构。 （满分：4） A. 错误 B. 正确 正确答案:A
吉林大学远程教育离线工程力学(工)大作业答案
1、如图所示为二杆桁架，1杆为钢杆，许用应力［σ］1=160MPa ，横截面面积A 1=6cm 2；2杆为木杆，其许用压应力［σ］2=7MPa ，横截面面积A 2=100cm 2。
如果载荷P=40kN ，试校核结构强度。
（15分）解：两杆均为二力杆，取结点A 为研究对象， 受力图如图所示。
Σy=0,N 1sin30°-P=0 ∴N 1=P/sin30°=80kN Σx=0,-N 1cos30°+N 2=0 ∴N 2=N 1cos30°=69.3kN 1杆：σ1=N A 11328010610=⨯⨯ =133MPa<［σ］1 2杆：σ2=N A 22326931010010=⨯⨯. =6.93MPa<［σ］2 两杆均满足强度。
2、 求图示应力状态的主应力和最大剪应力（15分）.解：求主应力σm a x m i n=σσx y+2±()σστx yx-+222=-+7002±()--+70025022 =2696-MPa∴σ1=26MPa,σ2=0,σ3=-96MPa, 最大剪力 τmax =σσ132- =66MPa3、如图所示，等直杆AD ，左端固定，F 1=100KN ，F 2=80KN ，F 3=60KN,求各段杆的轴力，做出轴力图。
（15分）1m 3m 1.5m 解：（1）求支座反力。
∑==ni Fi 10即F N+F 1-F 2+F 3=0 得F N= -F 1+F 2-F 3=-100+80-60=-80kN结果为负号，说明支座反力水平向左。
（2）分段计算轴力。
AB 段，取左段为隔离体：∑==ni Fi 10即N 1-F N=0 N 1=F N=80kN(内力为拉力)BC 段，取左段为隔离体：∑==ni Fi 10即N 2+F 1-F N=0 N 2= F N-F 1=-20 kN(内力为拉力)CD 段，取右段为隔离体：∑==ni Fi 10即-N 3+F 3=0 N 3=F 3=60 kN（4、已知：桥梁桁架如图所示，节点载荷为P=1200 kN 、Q =400 kN 。
吉大20年9月课程考试《工程力学》离线作业考核试题答案
2019-2020学年第二学期期末考试《工程力学》大作业一作图题 (共1题，总分值10分 )1. 如图，P、a已知，试画出剪力图和弯矩图（10 分）解：二计算题 (共4题，总分值60分 )2. 已知P、q,试做出Q、M图（15 分）解：3. 图示简支梁，求跨中截面、、三点正应力。
（15 分）解：4. 图示钢质拐轴，AB轴的直径d=20mm，承受铅垂载荷F=1kN的作用，许用应力[σ]=160Mpa，l=150mm，a=140mm。
试根据第三强度理论校核轴AB的强度。
（15 分）解：圆轴AB受弯扭组合变形，作轴的内力图，危险截面在固定端5. 图示阶梯形圆截面杆，承受轴向载荷与作用，与段的直径分别为与，如欲使与段横截面上的正应力相同，试求载荷之值。
（15 分）解：三问答题 (共3题，总分值30分 )6. 图示三角支架由杆AB，AC铰接而成，在A处作用有重力G，求出图中AB，AC所受的力（不计杆自重）。
（20分）（10 分）解:（1）取销钉A画受力图如图所示。
AB、AC杆均为二力杆。
（2）建直角坐标系，列平衡方程：∑F x＝0，F AB-F AC cos60°＝0∑F y＝0，F AC sin60°-G＝0（3）求解未知量。
F AB＝0.577G（压）F AC＝1.155G（拉）7. 一矩形拱面的简支木梁，梁上作用有均布荷载，已知： =4m，b=140mm，h=210mm，q=2kN/m，弯曲时木木材的许用正应力 =10MPa，试校核该梁的强度。
（25分）（10 分）解：简支梁的最大弯矩在中点处8. 在图示a，b两连续梁中，已知q，M，a，及，不计梁的自重。
求各连续梁在A，B，C三处的约束反力。
（25分）（10 分）解：1.作受力图，BC杆受力偶作用：2.对AB杆列平衡方程1.以AB为研究对象，列平衡方程。
吉大《工程力学(工)》在线作业二满分答案
吉大《工程力学（工）》在线作业二满分答案1力的作用线都在同一平面内且汇交于一点的力系称（）力系。
A 空间汇交B 空间一般C 平面汇交D 平面一般我的答案：C正确答案：C2既限制物体任何方向运动，又限制物体转动的支座称（）支座。
A 固定铰B 可动铰C 固定端D 光滑面我的答案：C正确答案：C3矩形截面梁受弯曲变形，如果梁横截面的高度增加一倍时，则梁内的最大正应力为原来的多少倍？（）A 1/2倍B 1/4C 1/8倍D 无法确定我的答案：B正确答案：B4扭转应力公式适用于（）杆件。
A 任意截面形状B 任意实心截面形状C 任意材料的圆截面D 线弹性材料的圆截面我的答案：D正确答案：D5静定结构是( )。
A 几何可变体系B 几何瞬变体系C 几何不变体系，无多余约束D 几何不变体系，有多余约束我的答案：C正确答案：C6三个刚片用( )的三个铰两两相联可以组成几何不变体系。
A 共线B 不共线C 虚拟D 非虚拟我的答案：B正确答案：B7只限物体任何方向移动，不限制物体转动的支座称（）支座。
A 固定铰B 可动铰C 固定端D 光滑面我的答案：A正确答案：A8约束反力中含有力偶的支座为（）。
A 可动铰支座B 固定铰支座C 固定端支座D 以上都不是我的答案：C正确答案：C9三个刚片用三个铰两两相连，所得的体系为（）。
A 一定为几何不变体系B 一定为几何瞬变体系C 一定为几何可变体系D 不能确定我的答案：D正确答案：D10计算内力的一般方法是( )。
A 静力分析B 节点法C 截面法D 综合几何、物理和静力学三方面我的答案：C正确答案：C1当梁上某段没有分布荷载作用时，其剪力图为水平直线。
A 错误B 正确我的答案：B正确答案：B2几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因而可以用作工程结构。
A 错误B 正确我的答案：A正确答案：A3从弯曲角度方面考虑，最合理的截面形状是能用最少的材料获得最大抗弯截面模量。
奥鹏作业吉大《工程力学(工)》在线作业一-0002
吉大18春学期《工程力学（工）》在线作业一-0002关于超静定结构，下列说法哪个正确？（）选项【A】:约束多的结构是超静定结构选项【B】:连续梁一定是超静定结构选项【C】:未知量的数目多余独立平衡方程数是超静定结构选项【D】:未知量的数目少余独立平衡方程数是超静定结构正确选项：C力的作用线都在同一平面内且汇交于一点的力系称（）力系。
选项【A】:空间汇交选项【B】:空间一般选项【C】:平面汇交选项【D】:平面一般正确选项：C广义虎克定律的适用范围是（）。
选项【A】:脆性材料选项【B】:塑性材料选项【C】:任何材料选项【D】:材料为各向同性且处于线弹性范围内正确选项：D平面力偶系合成的结果是一个（）。
选项【A】:合力选项【B】:合力偶选项【C】:主矢选项【D】:主矢和主矩正确选项：D矩形截面梁受弯曲变形，如果梁横截面的高度增加一倍时，则梁内的最大正应力为原来的多少倍？（）选项【A】:1/2倍选项【B】:1/4选项【C】:1/8倍选项【D】:无法确定正确选项：B只限物体垂直于支承面方向的移动，不限制物体其它方向运动的支座称（）支座。
选项【A】:固定铰选项【B】:可动铰选项【C】:固定端选项【D】:光滑面正确选项：B扭转应力公式适用于（）杆件。
选项【A】:任意截面形状选项【B】:任意实心截面形状选项【C】:任意材料的圆截面选项【D】:线弹性材料的圆截面正确选项：D某体系有3个钢片，1个单绞，2个链杆，则体系的自由度数W为（）选项【A】:3选项【B】:4选项【C】:5选项【D】:6正确选项：C在下列关于轴向拉压轴力的说法中，（）是错误的。
选项【A】:拉压杆的内力只有轴力选项【B】:轴力的作用线与杆轴重合选项【C】:轴力是沿轴作用的外力选项【D】:轴力与杆的横截面和材料无关正确选项：C低碳钢材料冷作硬化后，其力学性能发生下列变化（）。
选项【A】:屈服应力提高，弹性模量下降选项【B】:屈服应力提高，韧性降低选项【C】:屈服应力不变，弹性模量不变选项【D】:屈服应力不变，韧性不变正确选项：B位移法假设的条件为受弯的杆件变形后两端的距离不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、如图所示为二杆桁架，1杆为钢杆，许用应力［σ］1=160MPa ，横截面面积A 1=6cm 2
；2杆为木杆，其许用压应力［σ］2=7MPa ，横截面面积A 2=100cm 2。
如果载荷P=40kN ，试校核结构强度。
（15分）
解：两杆均为二力杆，取结点A 为研究对象， 受力图如图所示。
Σy=0,N 1sin30°-P=0 ∴N 1=P/sin30°=80kN Σx=0,-N 1cos30°+N 2=0 ∴N 2=N 1cos30°=69.3kN 1杆：σ1=
N A 113
28010610
=⨯⨯ =133MPa<［σ］1 2杆：σ2=N A 223
2
6931010010=⨯⨯. =6.93MPa<［σ］2 两杆均满足强度。
2、 求图示应力状态的主应力和最大剪应力（15分）
.解：求主应力
σm a x m i n
=
σσx y
+2
±(
)σστx y
x
-+2
22
=
-+700
2
±()--+70025022 =2696
-MPa
∴σ1=26MPa,σ2=0,σ3=-96MPa, 最大剪力 τ
max =
σσ13
2
- =66MPa
3、如图所示，等直杆AD ，左端固定，F 1=100KN ，F 2=80KN ，F 3=60KN,求各段杆的轴力，做出轴力图。
（15分）
1m 3m 1.5m 解：（1）求支座反力。
∑==n
i Fi 1
0即F N
+F 1
-F 2
+F 3
=0 得F N
= -F 1
+F 2
-F 3
=-100+80-60=-80kN
结果为负号，说明支座反力水平向左。
（2）分段计算轴力。
AB 段，取左段为隔离体：
∑==n
i Fi 1
0即N 1
-F N
=0 N 1
=F N
=80kN(内力为拉力)
BC 段，取左段为隔离体：
∑==n
i Fi 1
0即N 2
+F 1
-F N
=0 N 2
= F N
-F 1
=-20 kN(内力为拉力)
CD 段，取右段为隔离体：
∑==n
i Fi 1
0即-N 3
+F 3
=0 N 3
=F 3
=60 kN
（3）做轴力图。
4、已知：桥梁桁架如图所示，节点载荷为P=1200 kN 、Q =400 kN 。
尺寸a =4 m ，b =3 m 。
试求：①、②、③杆的轴力。
（15分）
以整体为研究对象，画受力图，如下图所示。
其中A 为固定铰链支座，故R A 的方向未定，将其分解为X A 、Y A ；B 为可动铰链支座，R B 的方向垂直于支撑面，Q 、P 为主动力，列出平衡方程：
0)(=∑F m
A
032=⋅-⋅+⋅a R b Q a P B
0=∑X 0=+Q X A
0=∑Y 0=-+P R Y
B A
解得：X A =-Q=-400 kN （负号说明X A 方向向左） Y A =（P a -Q b ）/3a = 300kN(向上)
R B =(2P a +Q b )/3a =900kN(向上)
然后利用截面法进行解题，作Ⅰ-Ⅰ截面如图所示，分别有①、②、③杆的轴力为N 1、N 2、N 3，假设方向均为拉力，列平衡方程为： 首先以左半部分为研究对象，对E 点取矩有：
0)(=∑F m E KN b
a
Y b X N b N b X a Y A A A A 800011=⋅+⋅=
⇒=⋅-⋅+⋅(拉力)
对D 取矩有：
B
B
0)(=∑F m D KN b
a
Y N b N a Y A A 80020233-=⋅-
=⇒=⋅+⋅(负号代表压力) 对A 取矩有：
0)(=∑F m A ;0sin 23=⋅-⋅αAD N b N KN N a
b b 500sin 22
2
=⇒+=
α(拉力)
5、已知:悬臂梁由铸铁制成。
P=44.2 kN ，[σ+]=40MPa ，
[σ-]=160MPa ,Iz=10180cm4, y a =15.36cm , y b =9.64cm .
求：（1）画出危险横截面的正应力分布图； （2）校核该梁的强度。
（15分）
解：
确定支座反力，得到剪力图和弯矩图并判断危险截面：
0)(=∑F M
A
, m KN PL M PL M A A ⋅=⨯==⇒=-4.8822.440
（ ）
同理：KN P Y X A A 2.44,0-=-==,由悬臂梁的受力特点知其最大弯矩在A 点处，而由弯矩方向和中性轴的位置画出危险横截面的正应力分布图如图所示，且最大压应力发生在A 端截面的下边缘，其值为：
MPa MPa I y M I y M Z b A Z 40][7.8310
1018064
.94.883
max max max
==⨯⨯===+-+
+
σσ ； 最大拉应力发生在A 端截面的上边缘，其值为：
MPa MPa I y M I y M Z a A Z 160][4.13310
1018036.154.883
max max max
==⨯⨯===-
--
-
σσ ； 所以不满足强度要求。
P
+max σ
6、已知：圆截面压杆，上端为可动铰链约束，下端为固定端约束。
P=100 KN , E=200 GPa ,d =4 cm ， L=1.5 m ，λP =100 ,λS=60 .欧拉公式为σcr=π2E/λ2，验公式为σcr=a-b λ，a=304MPa ，b=1.12MPa 。
稳定安全系数n ＝3 。
求：校核压杆的稳定性。
（15分） 解：
7、外伸梁ABC ，受力如图示，现已求出支座反力RA=2kN 和RB=10kN 。
试绘出该梁的剪力图和弯矩图。
（10分）
-。
