Arduino仿真教学的实验开发作者：陈新娟卜捷捷来源：《计算机时代》2020年第04期摘; 要： Arduino包含硬件和软件两部分，硬件部分灵活实用，软件部分基于C语言开发，易于上手且与Proteus仿真软件相兼容，在教学过程中因为成本低、时效性高，而得到一致认可。
利用Arduino Uno开发板，编译生成hex文件，再于Proteus软件平台添加开发板Arduino Uno，加载生成的hex文件并编译完成交通灯功能仿真。
Arduino与Proteus的联调功能仿真，在單片机、传感器教学以及机电控制等教学中具有参考性和推广价值。
关键词： Arduino; Proteus; 交通灯; 仿真教学中图分类号：TP31; ; ; ; ; 文献标识码：A; ; ;文章编号：1006-8228（2020）04-90-02Development of simulation teaching experiment using ArduinoChen Xinjuan， Bu Jiejie（Suzhou College of information Technology， Suzhou， Jiangsu 215200， China）Abstract： Arduino includes two parts： hardware and software. The hardware part is flexible and practical. The software part is developed with C language. It is easy to use and compatible with Proteus simulation software. In the teaching process， Arduino has been unanimously recognized for its low cost and high timeliness. Using Arduino Uno development board， compile and generate a hex file， and adding Arduino Uno development board in Proteus software platform， load the generated hex file and compile it to complete the traffic light function simulation. The simulation of the joint debugging function of Arduino and Proteus has reference and popularization value in the teaching of single chip microcomputer， sensor and electromechanical control.Key words： Arduino; Proteus; traffic light; simulation teaching1 实验平台性能分析Arduino是一款简单易学且功能丰富的开源平台，包含硬件部分（各种型号的Arduino开发板）和软件部分（Arduino IDE），以及广大爱好者和专业人员共同搭建和维护的互联网社区和资源。
arduino 用proteus仿真基础知识和实例 -回复
arduino 用proteus仿真基础知识和实例-回复Arduino用Proteus仿真基础知识和实例Arduino是一款非常流行的开源电子原型平台，而Proteus则是一款功能强大的电子电路仿真软件。
结合二者可以实现Arduino电路的仿真和调试，为电路设计师和Arduino爱好者提供了极大的便利。
本文将一步一步详细介绍Arduino用Proteus仿真的基础知识和实例。
第一部分：Proteus仿真基础知识在开始之前，我们需要了解一些Proteus仿真的基础知识。
1. Proteus简介：Proteus是一款由Labcenter Electronics公司开发的集电子电路设计、仿真、PCB设计于一体的综合性软件。
2. Proteus版本：Proteus有两个主要版本，分别是Professional和Lite。
Professional版拥有更多高级功能，而Lite版则相对简化但仍然可以满足一般需求。
3. 库文件：Proteus中包含了大量的元件库，我们可以在其中找到Arduino相关的元件以进行仿真。
4. Arduino模拟器：Proteus还提供了一个Arduino模拟器，可以模拟运行Arduino代码，观察器件的实际工作效果。
了解这些基本概念后，我们可以开始进行Arduino在Proteus中的仿真实例。
第二部分：Arduino在Proteus中的仿真实例在这里，我们将以一个简单的LED闪烁的例子来介绍Arduino在Proteus 中的仿真。
实例一：LED闪烁材料准备：- Arduino开发板- 220欧姆电阻- 5mm LED- 连接线步骤一：绘制电路图1. 打开Proteus，选择Arduino UNO开发板并放置到绘图区域。
2. 从库文件中选择一个LED并放置到UNO开发板上。
再选择一个220欧姆电阻并将其连接到LED的长脚上，另一端连接到UNO开发板上的GND端口。
3. 连接UNO开发板的数字引脚13与LED的短脚。
基于Protues的Arduino学习笔记01-Arduino UNO实验板设计
基于Protues的Arduino学习笔记01-Arduino UNO实验板设计(2013-05-13 20:13:33)本文将带你使用protues 7.10搭建一个Arduino UNO的实验板,方便以后在protues仿真软件上进行Arduino的实验。
参考本文，你还可以自己动手构建出Arduino MEGA 2560等一系列Arduino开发平台。
Arduino UNO是Arduino USB接口系列的最新版本，是Arduino平台的参考标准模板。
Arduino UNO的处理器核心是ATmega328，同时具有14路数字输入/输出口(其中6路可作为PWM输出)，6路模拟输入，Flash Memory 32KB (其中0.5KB 用于bootloader【注】)、SRAM 2KB、EEPROM 1KB，工作时钟 16 MHz【文献1】。
【注】:在仿真情况下，不需要bootloader去引导程序下载，只需要将Arduino IDE编译生成的HEX文件导入ATmega328P单片机即可。
以上对Arduino UNO的介绍摘自网上，通过这些介绍，我们可以知道Arduino UNO的资源分配情况。
图1为Arduino UNO的引脚图，从图中我们可以清楚地看出ATmega328P的物理引脚与Arduino所定义的功能之间的关系，从而可以将功能引脚标注出来。
图1 Arduino UNO与ATmega328P引脚关系图【文献2】Protues软件是英国Labcenter Electronics公司出版的EDA工具软件，不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件，是目前最好的仿真单片机及外围器件的工具【文献3】。
下面我们打开protues 7.10软件，进入元器件的选择，在元器件一栏中输入“ATmega328P”,并选取ATmega328P单片机，如图2所示。
然后，在元器件一栏中输入“RES”，选取电阻，如图3所示。
基于Proteus的Arduino学习笔记08
基于Proteus的Arduino学习笔记08在上一节的学习笔记《DS18B20与数字式温度测量的实现》中，我们学会使用数字式温度传感器DS18B20，通过单总线实现了温度的测量，下面我们接着上一节的学习笔记，继续下面的学习，这次我们使用热电偶和MAX6675实现高温测量，并且串口输出温度测量值。
一、热电偶工作原理两种不同成份的导体两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。
热电偶就是利用热点效应原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶的实物如图1所示。
图1 热电偶实物图热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：1、热电偶的热电势是热电偶工作端的两端温度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；2、热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；3、当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这时候的热电偶热电势仅是工作端温度的单值函数。
将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一个大小的电流。
二、MAX6675工作原理根据热电偶测温原理，热电偶的输出热电势不仅与测量端的温度有关，而且与冷端的温度有关，需要测量出冷端温度，从而才能准确地测量出真实的温度。
下面将介绍集成冷端补偿的芯片MAX6675。
MAX6675是MAXIM公司的K型热电偶串行模数转换器，它能独立完成信号放大、冷端补偿、线性化、A/D转换及SPI串口数字化输出功能。
proteus技巧笔记-arduino仿真总结
proteus技巧笔记-arduino仿真总结proteus是⼀门⽐较常⽤的仿真软件，对于⼤多数单⽚机都⽀持仿真。
正好现在⼊门arduino，有没有软件，所以proteus成为实验的主体。
对于软件，没有针对学习，操作还是⾮常陌⽣，很多功能都需要百度才会⽤，百度的技巧容易忘记，就⽤这个笔记记录下来，⽅便⾃⼰回忆，也能给⼤家图个⽅便。
笔记记录的技巧主要有以下⽅⾯：⼀、学习参考教程链接⼆、元器件搜索添加技巧三、仿真功能技巧四、虚拟串⼝功能技巧学到什么就记录什么，笔记说不定什么时候更新。
⼀、学习参考教程链接我的另⼀篇笔记记录了arduino如何配置proteus仿真，传送门⼀位创客写的系列博客，精品中的精品，就是年代久远。
零成本学Arduino单⽚机之串⾏通讯Proteus元件库元件名称及中英对照表下载Proteus中简化连线的⽅法⼆、元器件搜索添加技巧proteus主界⾯最左边有⼀个模式选择⼯具栏，每个模式下包含选择不同的元器件，点击p可以添加元件添加元件⿇烦就是不知道中⽂对应的英⽂，在元件库不能搜索中⽂。
使⽤技巧：就是打开翻译软件，直接翻译对应的英⽂翻译结果⼀般有多个，我们选择的是专业英语翻译，上图的buzzer前⾯的电就表⽰专业英语，在元件库也能搜索出对应的元件。
常⽤的元件英⽂名添加元件需要注意的问题1蜂鸣器选择如图的那个不会响是因为电压低于蜂鸣器阈值电压，需要在元件属性设置。
引脚输出电源是不够功率驱动蜂鸣器的，需要通过其他⽅式来驱动，⽐如加三极管。
参考链接：三、仿真功能技巧在软件的左下⽅有⼏个按钮分别是，仿真开始、下⼀步、暂停、停⽌的功能在仿真进⾏时不能对元件进⾏布线，编辑属性等操作仿真暂停是，⿏标点击元件可以查看端⼝的电压。
四、虚拟串⼝功能技巧串⼝是单⽚机最常⽤也是最简单的通讯⽅式，对于调试也有很⼤的帮助，在proteus中如何使⽤串⼝呢。
1使⽤虚拟端⼝在⼯具栏中可以添加虚拟端⼝，如图所⽰。
脱出两个虚拟端⼝，将rxd和txd连起来就是⼀个单⼯的串⾏通信系统。
proteus仿真arduino有源蜂鸣器报警模块

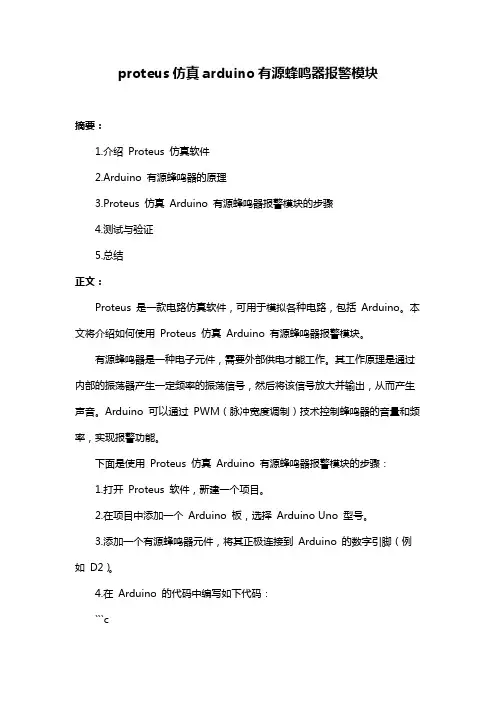

proteus仿真arduino有源蜂鸣器报警模块摘要：1.介绍Proteus 仿真软件2.Arduino 有源蜂鸣器的原理3.Proteus 仿真Arduino 有源蜂鸣器报警模块的步骤4.测试与验证5.总结正文：Proteus 是一款电路仿真软件，可用于模拟各种电路，包括Arduino。
