ARM嵌入式PDA系统设计及功能分析

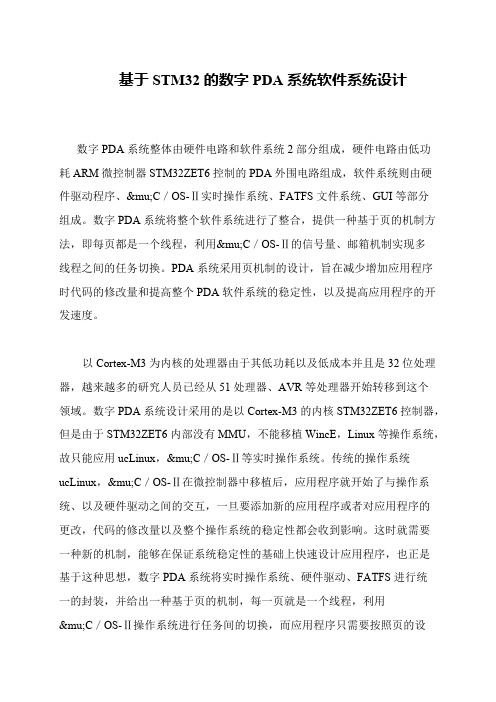

基于STM32的数字PDA系统软件系统设计
基于STM32的数字PDA系统软件系统设计 数字PDA系统整体由硬件电路和软件系统2部分组成，硬件电路由低功耗ARM微控制器STM32ZET6控制的PDA外围电路组成，软件系统则由硬件驱动程序、μC／OS-Ⅱ实时操作系统、FATFS文件系统、GUI等部分组成。
数字PDA系统将整个软件系统进行了整合，提供一种基于页的机制方法，即每页都是一个线程，利用μC／OS-Ⅱ的信号量、邮箱机制实现多线程之间的任务切换。
PDA系统采用页机制的设计，旨在减少增加应用程序时代码的修改量和提高整个PDA软件系统的稳定性，以及提高应用程序的开发速度。
以Cortex-M3为内核的处理器由于其低功耗以及低成本并且是32位处理器，越来越多的研究人员已经从51处理器、AVR等处理器开始转移到这个领域。
数字PDA系统设计采用的是以Cortex-M3的内核STM32ZET6控制器，但是由于STM32ZET6内部没有MMU，不能移植WincE，Linux等操作系统，故只能应用ucLinux，μC／OS-Ⅱ等实时操作系统。
传统的操作系统ucLinux，μC／OS-Ⅱ在微控制器中移植后，应用程序就开始了与操作系统、以及硬件驱动之间的交互，一旦要添加新的应用程序或者对应用程序的更改，代码的修改量以及整个操作系统的稳定性都会收到影响。
这时就需要一种新的机制，能够在保证系统稳定性的基础上快速设计应用程序，也正是基于这种思想，数字PDA系统将实时操作系统、硬件驱动、FATFS进行统一的封装，并给出一种基于页的机制，每一页就是一个线程，利用μC／OS-Ⅱ操作系统进行任务间的切换，而应用程序只需要按照页的设。
嵌入式系统PDA智能手机设计方案
嵌入式系统PDA智能手机设计方案嵌入式系统可以理解为运行在微处理器或微控制器上的特定应用程序，应用程序是针对特定任务和设备驱动程序开发的，被嵌入在设备之中。
随着智能手机和PDA市场的不断壮大，嵌入式系统创新应用的需求也越来越高。
PDA和智能手机不仅作为通讯设备，而且还具备娱乐、游戏、互联网、办公等多种功能。
本文主要介绍了PDA和智能手机的嵌入式系统设计方案。
一、嵌入式系统PDA设计方案PDA是一种袖珍手持设备，它比笔记本电脑更便携，比手机版面更大。
PDA的功能主要包括文档管理、信件、备忘录、游戏、娱乐等，为用户提供了便携式办公室。
在嵌入式系统的设计中，PDA通常采用微处理器为主控制器，主频通常在100M左右。
PDA的主要外设有显示器、输入设备和通讯模块。
显示器通常采用液晶显示器，输入设备则需要考虑到用户的舒适度和使用习惯，可以使用触摸屏或者小键盘，通讯模块采用蓝牙或Wi-Fi等无线方式实现。
在PDA的软件设计中，需要实现操作系统、设备驱动程序、文件系统、浏览器、邮件客户端等功能模块。
PDA使用的操作系统通常为WindowsCE、PalmOS、Symbian等。
文件系统采用Flash或RAM，可以存储用户的数据、文档、媒体文件等多种格式。
其中媒体文件要求占用空间较大，因此需要考虑如何实现有效的存储管理方案。
二、嵌入式系统智能手机设计方案智能手机是一种功能较强大的移动通信终端，具有传统手机、PDA、MP3、数码相机等多个功能。
随着4G、5G技术的发展和智能手机硬件性能的提高，智能手机也成为当今市场上最受欢迎的移动设备之一。
在嵌入式系统的设计中，智能手机采用主频为1GHz左右的ARM处理器作为主控制器，主要外设有触摸屏、摄像头、蓝牙通讯、Wi-Fi、GPS等。
智能手机面临的最大问题是电池寿命，因此需要特别注意软件设计中的功耗管理。
智能手机通常采用Li-Po电池，电池容量大约在2000mAh左右，实现了深度优化，并采用智能省电模式，以达到尽可能优化电池寿命的目标。
PDA设计需求分析

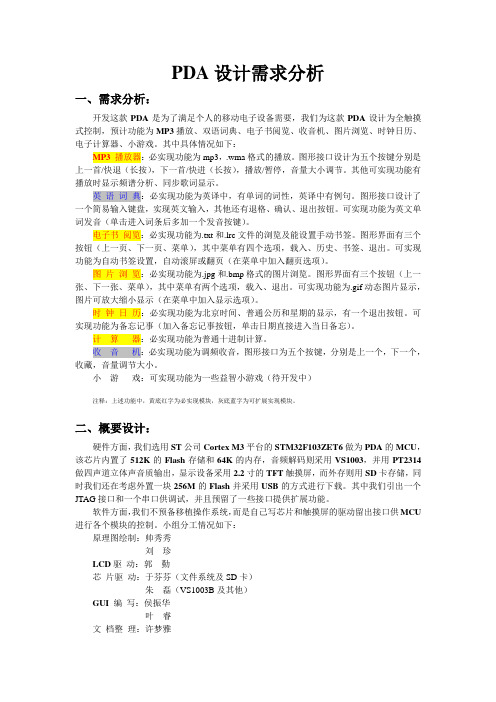

PDA设计需求分析一、需求分析：开发这款PDA是为了满足个人的移动电子设备需要，我们为这款PDA设计为全触摸式控制，预计功能为MP3播放、双语词典、电子书阅览、收音机、图片浏览、时钟日历、电子计算器、小游戏。
其中具体情况如下：MP3播放器：必实现功能为mp3，.wma格式的播放。
图形接口设计为五个按键分别是上一首/快退（长按），下一首/快进（长按），播放/暂停，音量大小调节。
其他可实现功能有播放时显示频谱分析、同步歌词显示。
英语词典：必实现功能为英译中，有单词的词性，英译中有例句。
图形接口设计了一个简易输入键盘，实现英文输入，其他还有退格、确认、退出按钮。
可实现功能为英文单词发音（单击进入词条后多加一个发音按键）。
电子书阅览：必实现功能为.txt和.lrc文件的浏览及能设置手动书签。
图形界面有三个按钮（上一页、下一页、菜单），其中菜单有四个选项，载入、历史、书签、退出。
可实现功能为自动书签设置，自动滚屏或翻页（在菜单中加入翻页选项）。
图片浏览：必实现功能为.jpg和.bmp格式的图片浏览。
图形界面有三个按钮（上一张、下一张、菜单），其中菜单有两个选项，载入、退出。
可实现功能为.gif动态图片显示，图片可放大缩小显示（在菜单中加入显示选项）。
时钟日历：必实现功能为北京时间、普通公历和星期的显示，有一个退出按钮。
可实现功能为备忘记事（加入备忘记事按钮，单击日期直接进入当日备忘）。
计算器：必实现功能为普通十进制计算。
收音机：必实现功能为调频收音，图形接口为五个按键，分别是上一个，下一个，收藏，音量调节大小。
小游戏：可实现功能为一些益智小游戏（待开发中）注释：上述功能中，黄底红字为必实现模块，灰底蓝字为可扩展实现模块。
二、概要设计：硬件方面，我们选用ST公司Cortex M3平台的STM32F103ZET6做为PDA的MCU，该芯片内置了512K的Flash存储和64K的内存，音频解码则采用VS1003，并用PT2314做四声道立体声音质输出，显示设备采用2.2寸的TFT触摸屏，而外存则用SD卡存储，同时我们还在考虑外置一块256M的Flash并采用USB的方式进行下载。
嵌入式系统PDA设计
嵌入式系统PDA设计
严晓峰;王先成
【期刊名称】《科技风》
【年(卷),期】2009(000)020
【摘要】随着手持通信设备市场的快速发展,手机的功能逐渐增多.现在手机已经不只是用于语音通信的手持设备,而成为集成了短信、彩信、上网以及移动办公等附加功能的嵌入式通信平台.集成了这些功能的手机被称为智能手机.
【总页数】2页(P219,232)
【作者】严晓峰;王先成
【作者单位】九江学院,江西九江 332005;九江学院,江西九江 332005
【正文语种】中文
【相关文献】
1.PDA荷斯坦奶牛体型线性评定嵌入式系统开发 [J], 马毅;窦红;汪湛;田雨泽
2.嵌入式系统PDA在昌乐县地下管线普查中的应用 [J], 李亚果;王继明
3.基于嵌入式系统PDA的地下管线普查与测量 [J], 李建平;张柏;王明常
4.基于嵌入式系统平台的ARM应用探讨与研究-PDA智能手机设计中的应用 [J], 续蕾
5.嵌入式系统映像在军用PDA中的注入技术研究 [J], 隋江波;褚政;林嘉新
因版权原因，仅展示原文概要，查看原文内容请购买。

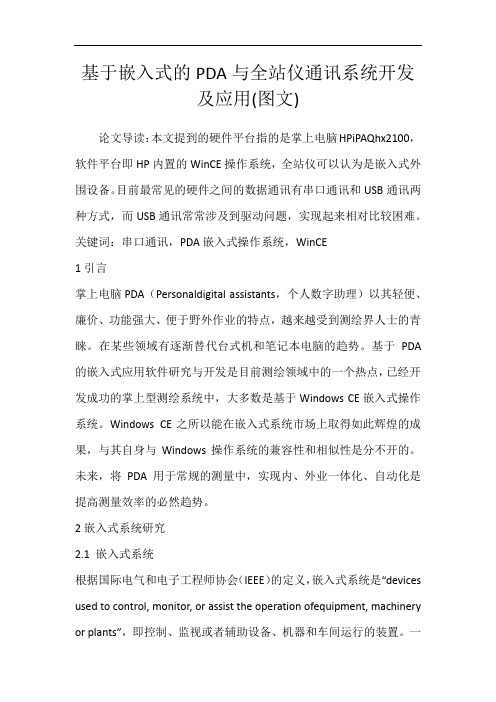

基于嵌入式的PDA与全站仪通讯系统开发及应用(图文)
