时间片轮转调度算法例题详解
实验二带优先级的时间片轮换的进程调度算法的实现
•
struct pcb *p;
•
for (i=0;i<MAXPIOR;i++)
•
{p=array[i];
•
while (p!=NULL)
•
{printf("id:%d,state:%d,pior:%d,life:%d\n",p->ident,p->state,p->pior,p->life);
•
p=p->next;
• {int i=0,ii=0;
• for (i=0;i<7;i++)
•
if (stricmp(str,command[i])==0)
•
break;
• switch(i)
•
{case 0:printf("thank you for using the program!\n");exit(0);
•
break;
•{
•
int i=MAXPIOR-1,pior=0,t;
•
struct pcb *pp,*qq,*pr,*r;
•
do
•
{
•
while (i>=0 && array[i]==NUf (i<0)
•
{
•
printf("NO process,please create it! \n");
第1个，再降低其优先级，插入到相应的队列中。 C）ps 查看当前进程状态 D）sleep 命令将进程挂起 E）awake 命令唤醒1个被挂起的进程 F）kill 命令杀死进程 G）quit命令退出 （4）选用面向对象的编程方法。
操作系统实验二报告-时间片轮转进程调度算法1
操作系统实验报告实验二时间片轮转进程调度算法学号：班级：姓名:【实验题目】: 时间片轮转进程调度算法【实验目的】通过这次实验, 加深对进程概念的理解, 进一步掌握进程状态的转变、进程调度的策略与对系统性能的评价方法。
【实验内容】问题描述:设计程序模拟进程的时间片轮转RR 调度过程。
假设有n 个进程分别在T1, … ,Tn 时刻到达系统, 它们需要的服务时间分别为S1, … ,Sn 。
分别利用不同的时间片大小q, 采用时间片轮转RR 进程调度算法进行调度, 计算每个进程的完成时间, 周转时间和带权周转时间, 并且统计n 个进程的平均周转时间和平均带权周转时间。
程序要求如下:1）进程个数n ；每个进程的到达时间T 1, … ,T n 和服务时间S 1, … ,S n ；输入时间片大小q 。
2）要求时间片轮转法RR 调度进程运行, 计算每个进程的周转时间, 带权周转时间, 并且计算所有进程的平均周转时间, 带权平均周转时间；3）输出: 要求模拟整个调度过程, 输出每个时刻的进程运行状态, 如“时刻3: 进程B开始运行”等等；4）输出：要求输出计算出来的每个进程的周转时间, 带权周转时间, 所有进程的平均周转时间, 带权平均周转时间。
实现提示:用C++语言实现提示:1）程序中进程调度时间变量描述如下:int ArrivalTime[100];int ServiceTime[100];int PServiceTime[100];int FinishTime[100];int WholeTime[100];double WeightWholeTime[100];double AverageWT,AverageWWT;bool Finished[100];➢2）进程调度的实现过程如下:➢变量初始化；➢接收用户输入n, T1, … ,Tn, S1, … ,Sn；时间片大小q；➢按照时间片轮转RR算法进行进程调度, 计算进程的完成时间、周转时间和带权周转时间；➢计算所有进程的平均周转时间和平均带权周转时间；➢按格式输出调度结果。
时间片轮转调度例题
时间片轮转调度例题时间片轮转调度算法是一种进程调度算法，它根据进程到达时间的先后排序，给每个进程分配一个时间片，然后在时间片内让进程运行，直到时间片用完为止。
时间片的大小通常是固定的，并且是进程运行时间的一半。
下面是一个时间片轮转调度算法的例题:假设有五个进程 P1、P2、P3、P4、P5，它们的到达时间分别为: - P1:2023 年 2 月 18 日 10:00:00- P2:2023 年 2 月 18 日 10:30:00- P3:2023 年 2 月 18 日 11:00:00- P4:2023 年 2 月 18 日 11:30:00- P5:2023 年 2 月 18 日 12:00:00假设每个进程都需要相同的时间才能完成任务，即每个进程的运行时间都是 3 小时。
现在需要对这些进程进行调度，并安排它们的执行顺序。
为了进行时间片轮转调度，需要将每个进程的到达时间转换为当前时间，然后按照到达时间的先后顺序排序。
例如，P1 的到达时间是 2023 年 2 月 18 日 10:00:00，将其转换为当前时间为 2023 年2 月 18 日 10:00:00。
排序后，可以按照以下步骤安排进程的执行顺序:1. 将 P1 排在第一位，因为它的到达时间最早。
2. 将 P2 排在 P1 的后面，因为它的到达时间比 P1 晚 30 分钟。
3. 将 P3 排在 P2 的后面，因为它的到达时间比 P2 晚 30 分钟。
4. 将 P4 排在 P3 的后面，因为它的到达时间比 P3 晚 30 分钟。
5. 将 P5 排在 P4 的后面，因为它的到达时间比 P4 晚 30 分钟。
根据上述排序，可以得到以下执行顺序:- P1:2023 年 2 月 18 日 10:00:00- P2:2023 年 2 月 18 日 10:30:00- P3:2023 年 2 月 18 日 11:00:00- P4:2023 年 2 月 18 日 11:30:00- P5:2023 年 2 月 18 日 12:00:00因此，按照时间片轮转调度算法，P1 首先执行，然后依次轮到 P2、P3、P4、P5 执行。
时间片轮转调度算法

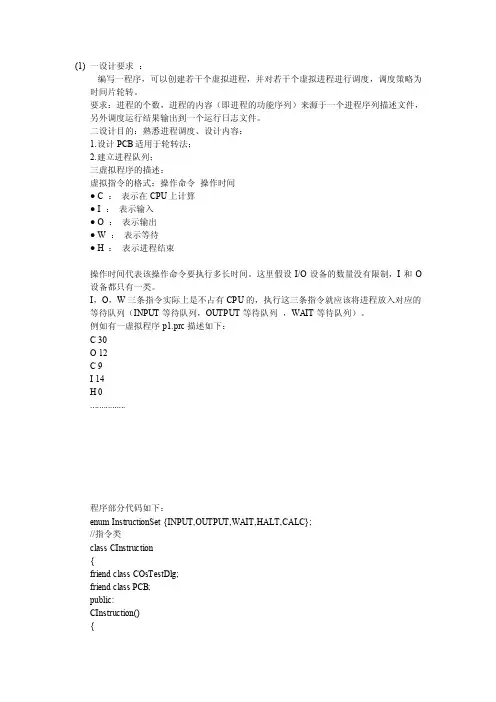

(1)一设计要求：编写一程序，可以创建若干个虚拟进程，并对若干个虚拟进程进行调度，调度策略为时间片轮转。
要求：进程的个数，进程的内容（即进程的功能序列）来源于一个进程序列描述文件，另外调度运行结果输出到一个运行日志文件。
二设计目的：熟悉进程调度、设计内容：1.设计PCB适用于轮转法；2.建立进程队列；三虚拟程序的描述：虚拟指令的格式：操作命令操作时间● C ：表示在CPU上计算● I ：表示输入● O ：表示输出● W ：表示等待● H ：表示进程结束操作时间代表该操作命令要执行多长时间。
这里假设I/O设备的数量没有限制，I和O 设备都只有一类。
I，O，W三条指令实际上是不占有CPU的，执行这三条指令就应该将进程放入对应的等待队列（INPUT等待队列，OUTPUT等待队列，WAIT等待队列）。
例如有一虚拟程序p1.prc描述如下：C 30O 12C 9I 14H 0................程序部分代码如下：enum InstructionSet {INPUT,OUTPUT,WAIT,HALT,CALC};//指令类class CInstruction{friend class COsTestDlg;friend class PCB;public:CInstruction(){}~CInstruction(){}CInstruction(InstructionSet iid,int rt){m_nInstructionID=iid;m_nRunTime=rt;}private:CInstruction* m_pNextInstruction;//用于链接一个进程的所有指令成为链表（指令序列）int m_nRunTime;//本指令需要运行的时间长度（定时器时间间隔的个数）InstructionSet m_nInstructionID;//指令类型标识};//进程控制块类class PCB{friend class COsTestDlg;public:PCB(){m_nPID=0;m_csProcessName="";m_nRemainedTime=0;//m_pRuningInstruction=NULL;m_pInstructionList=NULL;m_pNextPCB=NULL;}//构造或创建一个进程PCB(int pid,CString pname){m_nPID=pid;m_csProcessName=pname;m_nRemainedTime=0;//m_pRuningInstruction=NULL;m_pInstructionList=NULL;m_pNextPCB=NULL;}~PCB(){CInstruction* pTemp;while(m_pInstructionList){m_pInstructionList=m_pInstructionList->m_pNextInstruction; pTemp=m_pInstructionList;delete pTemp;}}//本进程添加一条指令void AppendInstruction(CInstruction* pInstruction){CInstruction* pTempInstruction;if(m_pInstructionList==NULL){//emptym_pInstructionList=pInstruction;}else{//more than one nodepTempInstruction = m_pInstructionList;while(pTempInstruction->m_pNextInstruction!=NULL) pTempInstruction=pTempInstruction->m_pNextInstruction; pTempInstruction->m_pNextInstruction=pInstruction;}}private:PCB* m_pNextPCB; //进程队列的指针int m_nPID; //进程标识符CString m_csProcessName; //进程名字int m_nRemainedTime; //当前运行指令运行还需要的时间CInstruction* m_pRuningInstruction; //指向正在运行或将要运行的指令CInstruction* m_pInstructionList; //指向本进程的指令序列（线性表）的第一条指令};PCB* m_pReadyPCBs;//就绪队列PCB* m_pBackupReadyPCBs;//后备就绪队列PCB* m_pInputWaittingPCBs;//输入等待队列PCB* m_pOutputWaittingPCBs;//输出等待队列PCB* m_pPureWaittingPCBs;//其他等待队列int m_nTimeSlice;//时间片大小（定时器时间间隔的倍数）void LoadPCBs(CString csFileName);//从文件中加载要试验的进程信息void RemoveProcess(PCB* pPCB);//删除进程void DoSchedule();void RunOneTimeRange(PCB* pPCB,int nTime);//运行一个时间段void TreadWaittingQueue(PCB* pWaittingPCBs);//处理某个等待队列，适时将完成进程移出到后备就绪队列。
调度算法考研题库及答案
调度算法考研题库及答案调度算法是操作系统中一个重要的概念，它决定了多任务环境下任务执行的顺序。
以下是一些调度算法的考研题目及其答案：1. 题目一：请简述什么是进程调度算法，并列举至少三种常见的进程调度算法。
答案：进程调度算法是操作系统用于决定哪个进程获得CPU资源的策略。
常见的进程调度算法包括：- 先来先服务（FCFS）调度算法：按照任务到达的顺序进行调度。
- 短作业优先（SJF）调度算法：优先调度预计执行时间较短的任务。
- 轮转（RR）调度算法：将CPU时间分配给所有任务，每个任务轮流执行固定的时间片。
2. 题目二：描述什么是死锁，并解释银行家算法是如何预防死锁的。
答案：死锁是指在多任务环境中，两个或多个进程在执行过程中因争夺资源而造成的一种僵局，此时这些进程无法继续执行。
银行家算法是一种预防死锁的算法，它通过分配资源前检查是否存在安全序列来决定是否分配资源，从而避免死锁的发生。
3. 题目三：解释什么是时间片轮转调度算法，并说明其优缺点。
答案：时间片轮转调度算法是一种CPU调度算法，它将CPU时间分割成固定长度的时间片，并轮流分配给就绪队列中的每个进程。
每个进程在获得CPU后只能执行一个时间片，时间片用完后，CPU将被分配给下一个进程。
优点包括简单易实现和响应时间可预测。
缺点是不适合I/O密集型任务，因为它们可能在时间片结束前不需要CPU。
4. 题目四：什么是优先级调度算法？请解释其工作原理。
答案：优先级调度算法是一种基于优先级的调度策略，每个进程都被赋予一个优先级值。
调度器总是选择最高优先级的进程来执行。
如果两个进程具有相同的优先级，它们将按照先来先服务的原则被调度。
这种算法适用于实时系统，可以确保高优先级的进程得到及时处理。
5. 题目五：描述什么是多级反馈队列调度算法，并简述其特点。
答案：多级反馈队列调度算法是一种动态的调度算法，它使用多个队列来管理进程，每个队列具有不同的优先级。
新创建的进程首先被放入低优先级的队列中。
时间片轮转调度算法例题详解
时间片轮转调度算法例题详解操作系统是计算机系统中的一个重要组成部分，它负责管理计算机系统的各种资源，协调各种应用程序的运行，保证计算机系统的高效稳定运行。
操作系统中的进程调度是其中的一个重要内容，它决定了进程在CPU上的运行顺序，直接影响到计算机系统的性能。
本文将详细介绍时间片轮转调度算法，并通过例题进行详解。
一、时间片轮转调度算法时间片轮转调度算法是一种基于时间片的进程调度算法，它将CPU时间片分配给各个正在运行的进程，每个进程在一个时间片内运行一定的时间，然后被挂起，等待下一次调度。
如果进程在一个时间片内没有完成运行，那么它将被挂起，等待下一次调度。
这种调度算法适用于多道程序并发执行的情况，可以避免进程长时间占用CPU，保证进程的公平性和响应性。
时间片轮转调度算法的基本思想是将所有就绪进程按照先来先服务的原则排队，每个进程在一个时间片内运行一定的时间，然后被挂起，等待下一次调度。
时间片的大小可以根据系统的负载情况进行调整，一般情况下，时间片的大小为10ms~100ms之间。
当一个进程在一个时间片内运行完成，它将被移到队列的末尾，等待下一次调度。
如果进程在一个时间片内没有完成运行，那么它将被挂起，等待下一次调度。
这样，所有进程都有机会获得CPU时间，避免了某个进程长时间占用CPU的情况。
时间片轮转调度算法的优点是简单易懂，易于实现，可以保证进程的公平性和响应性。
缺点是时间片的大小对系统的性能有较大影响，时间片过小会导致进程切换频繁，影响系统性能；时间片过大会导致进程响应时间增加，影响用户体验。
二、时间片轮转调度算法例题下面通过一个例题来详细介绍时间片轮转调度算法的实现过程。
题目描述：有3个进程P1、P2、P3，它们的运行时间分别为24ms、3ms、3ms，它们的到达时间分别为0ms、0ms、0ms。
时间片大小为4ms。
请计算它们的平均等待时间和平均周转时间。
解题思路：首先，按照到达时间的先后顺序将进程排队。
调度算法之时间片轮转算法
调度算法之时间⽚轮转算法⼀.轮转法的基本原理：根据先来先服务的原则，将需要执⾏的所有进程按照到达时间的⼤⼩排成⼀个升序的序列，每次都给⼀个进程同样⼤⼩的时间⽚，在这个时间⽚内如果进程执⾏结束了，那么把进程从进程队列中删去，如果进程没有结束，那么把该进程停⽌然后改为等待状态，放到进程队列的尾部，直到所有的进程都已执⾏完毕⼆.进程的切换时间⽚够⽤：意思就是在该时间⽚内，进程可以运⾏⾄结束，进程运⾏结束之后，将进程从进程队列中删除，然后启动新的时间⽚时间⽚不够⽤：意思是在该时间⽚内，进程只能完成它的⼀部分任务，在时间⽚⽤完之后，将进程的状态改为等待状态，将进程放到进程队列的尾部，等待cpu的调⽤三.关于时间⽚⼤⼩的选择时间⽚过⼩，则进程频繁切换，会造成cpu资源的浪费时间⽚过⼤，则轮转调度算法就退化成了先来先服务算法c实现：#include<stdio.h>#include<string.h>#include<stdlib.h>#define TAKEIN "takein"//对应的进程状态#define WAIT "wait"#define RUN "run"#define FINISH "finish"#define PNUMBER 5//进程个数#define TRUE 1#define FALSE 0typedef struct pcb{char processName[20];//进程名称int arriveTime;//进程到达时间int startTime;//进程开始时间int endTime;//进程结束时间int runTime;//进程运⾏时间⼤⼩int turnOverTime;//周转时间int userweightTurnOverTime;//带权周转时间char provessStatus[10];//进程状态int runTimeed; //进程已经运⾏的时间} pcb;pcb pcbs[PNUMBER];//进程数组int currentTime=0;//时间int processIndex=0;//进程的编号int cpuTime=2;//时间⽚int size=PNUMBER;//进程数组中的有效值void createPcbs()//进程初始化函数{freopen("input.txt","r",stdin);//以只读操作读⽂件printf("进程名\t到达时间\t运⾏时间\n");int index;for(index=0; index<PNUMBER; index++)//遍历所有进程，给进程赋初值{scanf("%s",pcbs[index].processName);scanf("%d",&pcbs[index].arriveTime);scanf("%d",&pcbs[index].runTime);pcbs[index].endTime=0;pcbs[index].startTime=0;pcbs[index].turnOverTime=0;pcbs[index].userweightTurnOverTime=0;strcpy( pcbs[index].provessStatus,TAKEIN);printf("%s \t%d \t%d\n", pcbs[index].processName, pcbs[index].arriveTime, pcbs[index].runTime);}printf("\n***********************************************\n");}void movePcbs(int pindex){int index=0;pcb temp=pcbs[pindex];//需要移动的进程for(index=pindex;index<size-1;index++){pcbs[index]=pcbs[index+1];//后⾯的进程全部前移⼀位}pcbs[size-1]=temp;//⽬标进程移到数组尾部}//享受过cpu服务的进程移到进程数组的尾部，采⽤队列实现void printfPcbsInfo()//打印所有进程的所有信息{int index=0;printf("当前时间为:%d时各进程的信息.....\n\n",currentTime);printf("进程名\t到达时间\t运⾏时间\t开始时间\t结束时间\t周转时间\t带权周转时间\t状态\n");for(index=0; index<PNUMBER; index++){printf("%s\t%8d\t%8d\t%8d\t%8d\t%8d\t%8d\t%4s\n",pcbs[index].processName,pcbs[index].arriveTime,pcbs[index].runTime,pcbs[index].startTime, pcbs[index].endTime,pcbs[index].turnOverTime,pcbs[index].userweightTurnOverTime,pcbs[index].provessStatus);}}void sortPcbs()//按到达时间的升序排序{int minIndex=0,minValue=0,i,j;for(i=0; i<PNUMBER; i++){minIndex=i;minValue=pcbs[i].arriveTime;for(j=i; j<PNUMBER; j++){if(pcbs[j].arriveTime<minValue){minValue=pcbs[j].arriveTime;//保存最⼩的minIndex=j;}}pcb temp=pcbs[minIndex];//交换pcbs[minIndex]=pcbs[i];pcbs[i]=temp;}}int selNextProcess()//选择下⼀个进程，要求，最近的等待进程{int result=-1;int index=0;for(index=0;index<size;index++){if(strcmp(pcbs[index].provessStatus,WAIT)==0){return index;}}return result;}void removeFromPcbs(int pindex)//删除完成任务的进程{movePcbs(pindex);size--;//数组逻辑长度缩⼩，达到移除效果}int isHasProcessArrive()//检查在某⼀个时间点有没有进程到达{int result=-1;int index=0;for(index=0; index<PNUMBER; index++){if(pcbs[index].arriveTime==currentTime)//某个进程的到达时间等于当前时间{result=index;strcpy(pcbs[index].provessStatus,WAIT);//改变进程状态}}return result;}int proIsEnd(int pindex)//判断⼀个进程是否完成{if(pcbs[pindex].runTime==pcbs[pindex].runTimeed){currentTime++;//当前时间⾛到isHasProcessArrive();//判断是否有新到达进程strcpy(pcbs[pindex].provessStatus,FINISH);//进程相关信息的改变pcbs[pindex].turnOverTime=pcbs[pindex].endTime-pcbs[pindex].arriveTime;pcbs[pindex].userweightTurnOverTime=pcbs[pindex].turnOverTime*1.0/pcbs[pindex].runTime; removeFromPcbs(pindex);//移⾛完成的进程processIndex++;//准备下⼀个进程printfPcbsInfo();//打印此时所有进程的信息return TRUE;}return FALSE;}void runProcess(int pindex){int index=0;int end=FALSE;pcbs[pindex].startTime=currentTime;//进程开始运⾏时间为当前时间strcpy(pcbs[pindex].provessStatus,RUN);//进程状态改为运⾏态pcbs[pindex].runTimeed++;//进程已经运⾏时间加⼀printfPcbsInfo();if(proIsEnd(pindex)==TRUE)//检查在当前时间⽚下进程是否已经结束{currentTime--;return ;}if(cpuTime-1>=1)//时间⽚没有⽤完{for(index=0;index<cpuTime-1;index++){currentTime++;isHasProcessArrive();pcbs[index].runTimeed++;printfPcbsInfo();if(proIsEnd(pindex)==TRUE){pindex=size;end=TRUE;}}}if(end==FALSE)//如果在当前时间⽚下⾯进程没有结束{currentTime++;strcpy(pcbs[pindex].provessStatus,WAIT);movePcbs(pindex);printfPcbsInfo();}currentTime--;}void startProcess(){int firstArriveTime=pcbs[0].arriveTime;int nextIndex=0;while(1){currentTime++;isHasProcessArrive();//检查当前时间有没有进程到达if(currentTime<firstArriveTime){printfPcbsInfo();}else if(currentTime==firstArriveTime){runProcess(0);//执⾏进程}else{nextIndex=selNextProcess();if(nextIndex!=-1){runProcess(nextIndex);}else{printfPcbsInfo();}}if(processIndex==PNUMBER)break;}}int main(){createPcbs();sortPcbs();startProcess();return0;}输⼊⽂件：运⾏截图：结果分析：运⾏结果符合预期，在时间⽚内能完成任务的进程在完成任务后会被移出进程队列，在时间⽚内不能完成任务的进程在⽤完时间⽚的时间后会被移到进程队列的尾部不⾜错误之处欢迎拍砖指教！。
(时间管理)短作业优先调度和时间片轮转调度算法
{if(m==0) p[m].finishtime=p[m].arrivetime+p[m].servicetime; else p[m].finishtime=p[m-1].finishtime+p[m].servicetime; inti=0; for(intn=m+1;n<=N-1;n++) {if(p[n].arrivetime<=p[m].finishtime)//判断内存中每次完成之后有多少到达的进程 i++; } floatmin=p[m+1].servicetime; intnext=m+1;//m+1=n for(intk=m+1;k<m+i;k++)//找出到达后的进程中最小的进程 { if(p[k+1].servicetime<min) {min=p[k+1].servicetime; next=k+1;} } sjftemp; temp=p[m+1]; p[m+1]=p[next]; p[next]=temp; } deal(p,arrivetime,servicetime,starttime,finishtime,zztime,dqzztime,N); Print(p,arrivetime,servicetime,starttime,finishtime,zztime,dqzztime,N); } voidmain() {intN; printf("------短作业优先调度算法------\n"); printf("inputtheprocess'snumber:\n"); scanf("%d",&N); input(a,N); sjf*b=a; sjf*c=a; sjff(b,N); } 时间片轮转法源代码： #include<stdio.h> #defineM5//物理页数 #defineMyprintfprintf("|---+---+---+---+---+---+---+---+---+---+---+---+---+--+---+---+---+---|\n") typedefstructPCB { intID; intReachTime;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时间片轮转调度算法例题详解
在计算机操作系统中，调度算法是非常重要的一部分。
调度算法的作用是决定哪个进程可以获得 CPU 的使用权。
其中，时间片轮转调度算法是一种常见的调度算法，它可以保证每个进程都能够获得一定的 CPU 时间，从而避免了某个进程长时间占用 CPU 的情况。
本文将对时间片轮转调度算法进行详细的介绍，并通过实例来说明如何使用该算法进行进程调度。
一、时间片轮转调度算法的原理
时间片轮转调度算法是一种抢占式的调度算法，它将 CPU 的使用时间划分为若干个时间片，每个进程在一个时间片内可以占用CPU 的时间是固定的。
当一个进程占用 CPU 的时间超过了一个时间片，系统会将该进程挂起，并将 CPU 分配给下一个进程。
时间片轮转调度算法的优点在于可以保证公平性，每个进程都能够获得一定的 CPU 时间，从而避免了某个进程长时间占用 CPU 的情况。
另外，该算法的实现比较简单，适用于多任务环境下的进程调度。
二、时间片轮转调度算法的实现
时间片轮转调度算法的实现需要使用一个队列来保存所有等待CPU 时间的进程。
每个进程在队列中占据一个时间片的位置，当轮到该进程时，系统会将该进程从队列头部取出，并将其放到队列尾部。
如果一个进程占用 CPU 的时间超过了一个时间片，系统会将该
进程挂起，并将其放到队列尾部。
下面是时间片轮转调度算法的具体实现步骤：
1. 将所有等待 CPU 时间的进程放入一个队列中。
2. 设置一个时间片的长度，例如 10 毫秒。
3. 从队列头部取出一个进程，并将其放到 CPU 中执行。
4. 如果该进程在一个时间片内没有执行完毕，将其挂起，并将其放到队列尾部。
5. 从队列头部取出下一个进程，并将其放到 CPU 中执行。
6. 重复步骤 4 和步骤 5，直到所有进程都执行完毕。
三、时间片轮转调度算法的实例
下面通过一个实例来说明如何使用时间片轮转调度算法进行进程调度。
假设有三个进程 P1、P2、P3，它们需要使用 CPU 的时间如下表所示：
| 进程 | 到达时间 | 需要 CPU 时间 |
|------|----------|---------------|
| P1 | 0 | 20 |
| P2 | 0 | 25 |
| P3 | 0 | 10 |
假设时间片的长度为 5 毫秒，现在需要使用时间片轮转调度算法对这三个进程进行调度。
下面是具体的实现步骤：
1. 将进程 P1、P2、P3 放入一个队列中。
2. 从队列头部取出进程 P1，并将其放到 CPU 中执行。
此时，P1 需要使用 20 个时间片。
3. 在第一个时间片结束时，将进程 P1 挂起，并将其放到队列尾部。
此时，队列的顺序为 P2、P3、P1。
4. 从队列头部取出进程 P2，并将其放到 CPU 中执行。
此时，P2 需要使用 25 个时间片。
5. 在第六个时间片结束时，将进程 P2 挂起，并将其放到队列尾部。
此时，队列的顺序为 P3、P1、P2。
6. 从队列头部取出进程 P3，并将其放到 CPU 中执行。
此时，P3 需要使用 10 个时间片。
7. 在第十一个时间片结束时，将进程 P3 挂起，并将其放到队列尾部。
此时，队列的顺序为 P1、P2、P3。
8. 从队列头部取出进程 P1，并将其放到 CPU 中执行。
此时，P1 需要使用 15 个时间片。
9. 在第十六个时间片结束时，将进程 P1 挂起，并将其放到队列尾部。
此时，队列的顺序为 P2、P3、P1。
10. 从队列头部取出进程 P2，并将其放到 CPU 中执行。
此时，P2 需要使用 20 个时间片。
11. 在第二十一个时间片结束时，将进程 P2 挂起，并将其放到队列尾部。
此时，队列的顺序为 P3、P1、P2。
12. 从队列头部取出进程 P3，并将其放到 CPU 中执行。
此时，P3 需要使用 5 个时间片。
13. 在第二十六个时间片结束时，进程 P3 执行完毕。
此时，队列的顺序为 P1、P2。
14. 从队列头部取出进程 P1，并将其放到 CPU 中执行。
此时，P1 需要使用 5 个时间片。
15. 在第三十一个时间片结束时，进程 P1 执行完毕。
此时，队列的顺序为 P2。
16. 从队列头部取出进程 P2，并将其放到 CPU 中执行。
此时，P2 需要使用 15 个时间片。
17. 在第三十六个时间片结束时，进程 P2 执行完毕。
此时，所有进程都执行完毕，调度结束。
通过以上实例，可以看出时间片轮转调度算法的实现过程。
在实际应用中，时间片的长度可以根据具体的情况进行调整，以达到最优的调度效果。
四、总结
时间片轮转调度算法是一种常见的进程调度算法，它可以保证每个进程都能够获得一定的 CPU 时间，从而避免了某个进程长时间占用 CPU 的情况。
该算法的实现比较简单，适用于多任务环境下的进程调度。
在实际应用中，时间片的长度可以根据具体的情况进行调整，以达到最优的调度效果。
同时，还需要考虑进程的优先级、进程的状态等因素，以实现更加高效、稳定的进程调度。
