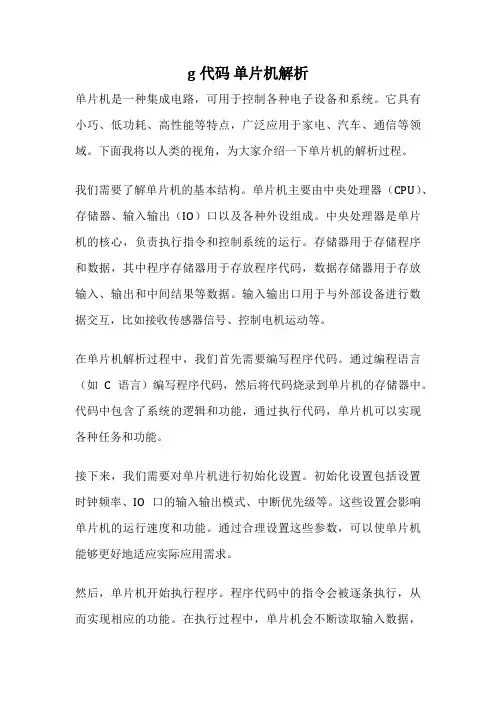

g代码 单片机解析

g代码 单片机解析

g代码单片机解析单片机是一种集成电路,可用于控制各种电子设备和系统。

它具有小巧、低功耗、高性能等特点,广泛应用于家电、汽车、通信等领域。

下面我将以人类的视角,为大家介绍一下单片机的解析过程。

我们需要了解单片机的基本结构。

单片机主要由中央处理器(CPU)、存储器、输入输出(IO)口以及各种外设组成。

中央处理器是单片机的核心,负责执行指令和控制系统的运行。

存储器用于存储程序和数据,其中程序存储器用于存放程序代码,数据存储器用于存放输入、输出和中间结果等数据。

输入输出口用于与外部设备进行数据交互,比如接收传感器信号、控制电机运动等。

在单片机解析过程中,我们首先需要编写程序代码。

通过编程语言(如C语言)编写程序代码,然后将代码烧录到单片机的存储器中。

代码中包含了系统的逻辑和功能,通过执行代码,单片机可以实现各种任务和功能。

接下来,我们需要对单片机进行初始化设置。

初始化设置包括设置时钟频率、IO口的输入输出模式、中断优先级等。

这些设置会影响单片机的运行速度和功能。

通过合理设置这些参数,可以使单片机能够更好地适应实际应用需求。

然后,单片机开始执行程序。

程序代码中的指令会被逐条执行,从而实现相应的功能。

在执行过程中,单片机会不断读取输入数据,处理数据,并将结果输出给外部设备。

这样,单片机就可以实现各种控制和计算任务。

在单片机解析过程中,我们还可以通过调试工具对单片机进行调试和监控。

调试工具可以实时查看单片机的运行状态、寄存器的值以及程序的执行过程,帮助我们分析和解决问题。

总的来说,单片机的解析过程包括编写程序、初始化设置、程序执行和调试等步骤。

通过合理地设计和编写程序,我们可以充分发挥单片机的功能,实现各种应用需求。

单片机的解析过程需要一定的技术和经验,但只要我们认真学习和实践,就可以掌握这个技能,为实际应用提供有效的解决方案。

80c51单片机外部中断初始化步骤

80c51单片机外部中断初始化步骤

80C51 单片机外部中断初始化的步骤如下:
1. 设置中断优先级:通过设置特殊功能寄存器IP 来确定中断的优先级。

可以设置不同的优先级以确定中断的响应顺序。

2. 允许中断:通过设置特殊功能寄存器IE 来允许相应的中断源。

将对应中断源的使能位设置为1。

3. 设置触发方式:通过设置特殊功能寄存器TCON 来选择外部中断的触发方式。

可以选择低电平触发、下降沿触发或上升沿触发。

4. 配置中断向量:中断向量是指中断服务程序的入口地址。

可以通过设置特殊功能寄存器Interrupt Vector Table(中断向量表)来指定中断服务程序的入口地址。

这些步骤是80C51 单片机外部中断初始化的一般流程。

具体的实现方式可能会因不同的单片机型号和编译器而有所差异。

在实际编程中,还需要根据具体的需求和硬件连接来进行相应的配置。

单片机原理及接口技术pdf

单片机原理及接口技术pdf

单片机原理及接口技术pdf单片机(Microcontroller Unit, MCU)是一种集成了中央处理器(CPU)、内存和输入输出接口等功能的微型计算机,它被广泛应用于嵌入式系统中。

在本文中,我们将介绍单片机的基本原理及接口技术。

一、单片机的基本原理单片机的基本原理是通过中央处理器(CPU)来执行程序代码,它包含了指令寄存器和程序计数器等关键部件。

通过程序计数器,CPU能够自动读取存储器中的指令,并根据指令中的操作码进行相应的操作。

同时,单片机还包含了一些寄存器,用于存放数据和临时结果。

单片机的工作过程可以大致分为以下几个步骤:1.初始化:在程序开始执行之前,单片机需要进行一些初始化操作,例如设置时钟源、端口方向等。

2.读取指令:单片机从存储器中读取一条指令,并将其存入指令寄存器中。

3.解码指令:CPU解析指令包含的操作码,并根据操作码执行相应的操作。

4.执行指令:根据指令中的操作码,CPU执行相应的操作,例如运算、存储数据等。

5.更新程序计数器:在执行一条指令后,CPU将程序计数器的值递增,以指向下一条指令。

二、单片机的接口技术单片机的接口技术是指单片机与外部设备之间的连接和通信方式。

常见的单片机接口技术包括串口、并口、I2C、SPI等。

1. 串口(Serial Port Interface):串口是单片机与其他设备之间进行数据传输的一种常见接口技术。

串口通信包括异步串口和同步串口两种方式。

异步串口通信适用于短距离和低速度传输,同步串口通信适用于长距离和高速度传输。

2. 并口(Parallel Port Interface):并口是一种广泛应用的单片机接口技术,它能够同时传输多位数据。

并口通常通过其中一种并口控制器与其他设备相连,该控制器负责将单片机内部的并行信号转换为相应的串行信号。

3. I2C(Inter-Integrated Circuit):I2C是一种双线制的串行总线接口,用于连接单片机与其他设备。

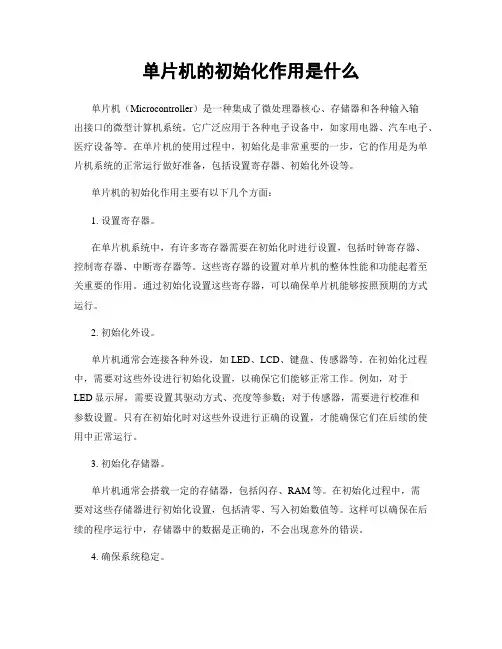

单片机的初始化作用是什么

单片机的初始化作用是什么

单片机的初始化作用是什么单片机(Microcontroller)是一种集成了微处理器核心、存储器和各种输入输出接口的微型计算机系统。

它广泛应用于各种电子设备中,如家用电器、汽车电子、医疗设备等。

在单片机的使用过程中,初始化是非常重要的一步,它的作用是为单片机系统的正常运行做好准备,包括设置寄存器、初始化外设等。

单片机的初始化作用主要有以下几个方面:1. 设置寄存器。

在单片机系统中,有许多寄存器需要在初始化时进行设置,包括时钟寄存器、控制寄存器、中断寄存器等。

这些寄存器的设置对单片机的整体性能和功能起着至关重要的作用。

通过初始化设置这些寄存器,可以确保单片机能够按照预期的方式运行。

2. 初始化外设。

单片机通常会连接各种外设,如LED、LCD、键盘、传感器等。

在初始化过程中,需要对这些外设进行初始化设置,以确保它们能够正常工作。

例如,对于LED显示屏,需要设置其驱动方式、亮度等参数;对于传感器,需要进行校准和参数设置。

只有在初始化时对这些外设进行正确的设置,才能确保它们在后续的使用中正常运行。

3. 初始化存储器。

单片机通常会搭载一定的存储器,包括闪存、RAM等。

在初始化过程中,需要对这些存储器进行初始化设置,包括清零、写入初始数值等。

这样可以确保在后续的程序运行中,存储器中的数据是正确的,不会出现意外的错误。

4. 确保系统稳定。

在单片机初始化过程中,还需要进行一些系统级的设置,以确保整个系统的稳定性。

例如,设置时钟源、复位电路、电源管理等。

这些设置可以确保单片机在各种环境下都能够稳定运行,不受外部干扰的影响。

总的来说,单片机的初始化是确保整个系统正常运行的重要一步。

通过正确的初始化设置,可以确保单片机在后续的使用中能够稳定、可靠地工作。

因此,在单片机的开发过程中,初始化工作必须被重视,并且需要根据具体的应用需求进行合理的设置。

单片机初始化过程

单片机初始化过程

单片机初始化过程-概述说明以及解释1.引言1.1 概述单片机是一种集成了中央处理器、存储器和输入/输出设备的微型计算机系统。

在单片机的使用过程中,初始化是非常重要的一个步骤。

它涉及到对单片机硬件及软件的一系列设置和配置,确保单片机能够正常工作。

本文将从单片机初始化的概念、步骤和重要性进行探讨,并对未来单片机初始化的发展趋势和展望进行分析。

通过对单片机初始化过程的深入理解,可以更好地在实际应用中利用单片机的功能,提高系统性能和稳定性。

文章结构部分的内容如下:1.2 文章结构本文主要分为三个部分,即引言、正文和结论。

引言部分将介绍单片机初始化过程的概述,文章结构和目的,以便引起读者的兴趣和理解文章的主题。

正文部分将详细介绍单片机初始化的概念、步骤和重要性,帮助读者全面了解单片机初始化的过程和作用。

结论部分将总结单片机初始化的关键点,探讨单片机初始化的发展趋势和未来展望,为读者提供一个对单片机初始化过程的全面思考和理解。

通过这样的文章结构,读者可以系统地了解单片机初始化的全貌,深入思考单片机初始化的重要性和未来发展趋势,从而更好地应用和理解单片机初始化过程。

1.3 目的本文旨在深入探讨单片机初始化过程,介绍单片机初始化的概念、步骤以及其重要性。

通过对单片机初始化的详细解析,读者可以更好地理解单片机初始化的关键点,认识到单片机初始化在嵌入式系统设计中的重要作用。

同时,本文也将展望未来单片机初始化的发展趋势,为读者提供对未来单片机初始化技术的深入认识和思考。

通过本文的阅读,读者可以获取关于单片机初始化的全面知识,以便在实际应用中更加灵活和有效地进行单片机初始化工作。

2.正文2.1 单片机初始化的概念单片机初始化是指在单片机系统通电或复位时,系统从初始状态切换到可以正常工作状态的过程。

在单片机初始化过程中,系统需要进行一系列的设置和配置,以确保单片机可以正确地运行用户程序。

这个过程包括对各种硬件模块和外围设备进行初始化配置,如串行通信口、定时器、中断控制器等。

单片机的工作过程以及原理

单片机的工作过程以及原理

单片机的工作过程以及原理单片机是一种专用的小型计算机芯片,它集成了处理器核心、存储器和各种外设接口等组成部分。

它广泛应用于嵌入式系统中,是现代电子产品中的重要组成部分。

本文将详细介绍单片机的工作过程和原理。

一、单片机的工作过程:1.初始化阶段:初始化是单片机启动的第一个阶段,其目的是准备单片机所需的各种资源。

在这个阶段,单片机会执行一系列预定义的操作,如清除寄存器、设置工作模式、配置外设接口等。

2.执行阶段:执行阶段是单片机进行计算、控制和通信等任务的阶段。

在这个阶段,单片机根据程序的指令和数据,通过寄存器、算术逻辑单元(ALU)和存储器等功能模块进行计算、存储和控制。

单片机的执行可以分为两个层次:指令层和操作层。

(1)指令层:指令层是单片机执行的最基本单位,包括指令的获取、解码和执行等过程。

指令的获取是指从存储器中读取指令,并将其送入指令寄存器中。

单片机采用顺序读取的方式获取指令,即按照指令的地址从存储器中读取指令,并将地址自动增加,以获取下一条指令。

指令的解码是指根据指令的格式和功能,将其解析成相应的操作。

单片机根据指令的操作码和操作数,通过控制逻辑单元将指令解码成相应的操作。

指令的执行是指根据指令的操作,进行计算、存储和控制等操作。

单片机根据指令的操作码和操作数,通过寄存器和算术逻辑单元进行相应的运算和存储,同时进行控制相关的外设接口。

(2)操作层:操作层是单片机执行的高级单位,包括各种操作的组合和执行过程。

在操作层,单片机根据程序的逻辑和需要,进行各种任务的操作。

例如,单片机可以进行算术运算、逻辑运算、移位运算、存储和读取数据等。

同时,单片机可以通过外设接口与外部设备进行通信和控制。

例如,单片机可以通过串口和计算机进行通信,通过IO口控制LED灯和蜂鸣器等外设。

3.终止阶段:终止阶段是单片机工作的最后阶段,其目的是释放已占用的资源,并保存必要的状态信息。

在这个阶段,单片机会执行一些清理工作,如关闭外设接口、保存相关寄存器的值等。

单片机数码管初始化

单片机数码管初始化

单片机数码管初始化在单片机中,数码管的初始化涉及到配置引脚、设置数码管的显示模式、亮度等。

以下是一个通用的示例,以STM32为例,使用CubeMX和HAL库进行数码管的初始化。

假设使用的是STM32CubeMX工具,你可以按照以下步骤初始化数码管:1.打开STM32CubeMX,创建一个新的工程。

2.在“Pinout & Configuration”选项卡中,找到你所连接数码管的引脚,将其配置为输出。

3.如果你的数码管需要外部电源,则在"Configuration"选项卡中找到"Power Consumption",设置外部供电。

4.在"Configuration"选项卡的"Project Manager"中,选择生成相应的工程文件(如Keil、IAR等)。

5.在生成的代码中找到main.c文件,添加数码管的初始化代码。

下面是一个STM32CubeMX生成的HAL库代码的示例,用于STM32的数码管初始化:#include "main.h"#include "stm32f4xx_hal.h"void SystemClock_Config(void);static void MX_GPIO_Init(void);int main(void) {HAL_Init();SystemClock_Config();MX_GPIO_Init();while (1) {// Your application code}}void SystemClock_Config(void) {RCC_OscInitTypeDef RCC_OscInitStruct = {0};RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};__HAL_RCC_PWR_CLK_ENABLE();__HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_S CALE1);RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;RCC_OscInitStruct.HSEState = RCC_HSE_ON;RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;RCC_OscInitStruct.PLL.PLLM = 25;RCC_OscInitStruct.PLL.PLLN = 360;RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;RCC_OscInitStruct.PLL.PLLQ = 7;if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK) {Error_Handler();}RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK |RCC_CLOCKTYPE_SYSCLK |RCC_CLOCKTYPE_PCLK1 |RCC_CLOCKTYPE_PCLK2;RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4;RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV2;if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct,FLASH_LATENCY_5) != HAL_OK) {Error_Handler();}}void MX_GPIO_Init(void) {GPIO_InitTypeDef GPIO_InitStruct = {0};__HAL_RCC_GPIOA_CLK_ENABLE();// 数码管连接到GPIOA的Pin 0-7GPIO_InitStruct.Pin = GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3 |GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7;GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;GPIO_InitStruct.Pull = GPIO_NOPULL;GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);}void Error_Handler(void) {// 用户自定义的错误处理代码while (1) {}}#ifdef USE_FULL_ASSERTvoid assert_failed(char *file, uint32_t line) {// 用户自定义的断言处理代码}#endif在这个例子中,数码管连接到GPIOA的引脚0到7,这些引脚被配置为输出,并用于驱动数码管的显示。

ARM处理器系统初始化过程

ARM处理器系统初始化过程

ARM处理器系统初始化过程在嵌入式系统中,ARM处理器是最常用的处理器之一。

ARM处理器的系统初始化过程可以分为硬件初始化和软件初始化两个阶段。

本文将介绍ARM处理器系统初始化的具体流程。

硬件初始化在系统上电后,ARM处理器进入硬件初始化阶段。

主要任务是对处理器的外设进行初始化。

1.初始化时钟系统:ARM处理器的时钟系统是处理器运行的根底,因此在初始化过程中需要设置适当的时钟频率和时钟源。

这可以通过配置PLL〔Phase Locked Loop〕或者外部晶振来实现。

2.使能缓存:缓存是提高处理器性能的关键。

在初始化过程中,需要配置L1缓存和L2缓存的大小、映射方式等参数,并使能它们。

3.配置中断控制器:中断是处理器与外设交互的一种方式。

在初始化过程中,需要配置中断控制器,使其能够正确地响应外设发出的中断请求。

4.初始化外设:根据系统的需求,初始化各个外设,包括串口、SPI、I2C等外设。

这些外设的初始化过程涉及到设备的存放器配置、中断使能等操作。

5.设置存储器映射:ARM处理器通过存储器映射来访问外部存储器。

在初始化过程中,需要设置存储器映射表,使处理器能够正确地访问外部存储器。

软件初始化在硬件初始化完成后,ARM处理器进入软件初始化阶段。

主要任务是加载和运行操作系统及应用程序。

1.复位处理器:在软件初始化过程中,可以选择复位处理器,将处理器重新置于初始状态。

这通常通过将Reset引脚拉低来实现。

2.加载引导程序:引导程序是系统启动的第一段代码,其功能是加载操作系统的核心代码。

在软件初始化过程中,需要将引导程序加载到适当的内存位置,并设置处理器的执行起点。

3.初始化操作系统:一旦引导程序加载完成,操作系统开始初始化。

这包括初始化内核数据结构、初始化设备驱动程序、启动任务调度器等。

4.加载应用程序:在操作系统初始化完成后,可以选择加载应用程序。

应用程序的加载可以通过文件系统来实现,将应用程序从存储设备读取并加载到内存中。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
对应汇编代码:
disable_interrupt:
mvn r1,#0x0
ldr r0,#4A000008
str r1,[r0]
mov pc,lr
4、关闭mmu和catch
主要包括:(1)使I/D catch内容失效(2)关闭mmu和I/D catch
在ARM920T(ARM9)参考手册找到相关寄存器,主要是寄存器1和寄存器7,并进行相应设置:
bl disable_mmu
set_svc:
mrs r0,cpsr
bic r0,r0,#0x1f
orr r0,r0,#0xd3
msr cpsr,r0
mov pc,lr
#define pWTCON 0x53000000
disable_watchdog:
ldr r0,#pWTCON
mov r1,#0x0
2、关闭看门狗
在对应的芯片手册(我用的是S3C2440)找到看门狗相关的寄存器,并关闭看门狗定时器输出的复位信号:
对应汇编代码:
disable_watchdog:
ldr r0,#pWTCON
mov r1,#0x0
str r1,[r0]
mov pc,lr
3、关闭中断
找到对应芯片的中断屏蔽寄存器,并关闭中断:
undefined_instrucTIon:
nop
software_interrupt:
nop
prefetch_abort:
nop
data_abort:
nop
not_used:
nop
irq:
nop
fiq:
nop
rese disable_watchdog
bl disable_interrupt
单片机cpu初始化的方法解析
1、设置svc模式
设置处理器的模式为svc模式,根据ARM架构参考手册,处理器有七种工作模式:
在程序状态寄存器讲模式设置为10011:
汇编代码如下:
set_svc:
mrs r0,cpsr
bic r0,r0,#0x1f
orr r0,r0,#0xd3
msr cpsr,r0
mov pc,lr
ldr pc,_software_interrupt
ldr pc,_prefetch_abort
ldr pc,_data_abort
ldr pc,_not_used
ldr pc,_irq
ldr pc,_fiq
_undefined_instrucTIon:.word undefined_instrucTIon
mcr p15,0,r0,c1,c0,0
str r1,[r0]
mov pc,lr
disable_interrupt:
mvn r1,#0x0
ldr r0,#4A000008
str r1,[r0]
mov pc,lr
disable_mmu:
mcr p15,0,r0,c7,c7,0
mrc p15,0,r0,c1,c0,0
bic r0,r0,#0x00000007
对应汇编代码:
disable_mmu:
mcr p15,0,r0,c7,c7,0
mrc p15,0,r0,c1,c0,0
bic r0,r0,#0x00000007
mcr p15,0,r0,c1,c0,0
mov pc,lr
完整代码:
.text
.global _start
_start:
b reset
ldr pc,_undefined_instruction
_software_interrupt:.word software_interrupt
_prefetch_abort:.word prefetch_abort
_data_abort:.word data_abort
_not_used:.word not_used
_irq:.word irq
_fiq:.word fiq
