红外成像原理汇总
红外成像的原理
红外成像的原理一、引言红外成像是一种利用物体发射的红外辐射进行成像的技术。
在红外光谱范围内，物体的发射和反射红外光与其温度密切相关。
因此，通过检测和分析物体发射的红外辐射，可以获取物体的温度分布信息，实现红外成像。
二、红外辐射特点红外辐射是指波长长于可见光的电磁辐射，波长范围一般为0.75-1000微米。
与可见光相比，红外辐射具有以下特点：1. 红外辐射在大气中的传输性能较好。
红外辐射的传输受大气吸收的影响较小，因此可以在大气环境中远距离传输。
2. 红外辐射与物体的热量有关。
物体的温度越高，发射的红外辐射能量越大。
3. 红外辐射可以穿透一些透明的介质。
某些红外辐射波长范围内的辐射可以穿透玻璃、塑料等透明材料。
三、红外成像原理红外成像的原理基于物体发射的红外辐射与其温度相关的特性。
红外成像的过程可以分为以下几个步骤：1. 红外辐射接收：通过红外探测器接收物体发射的红外辐射。
红外探测器常用的有热电偶、焦平面阵列等。
2. 信号处理：接收到的红外辐射信号经过放大、滤波等处理，以提高信噪比和图像质量。
3. 图像重建：将经过处理的红外辐射信号转换为图像。
图像的重建可以采用各种算法和技术，如傅里叶变换、滤波和插值等。
4. 温度计算：通过图像中的红外辐射强度来计算物体的温度分布。
通常，根据物体的辐射强度与温度之间的关系建立一个标定模型，以将辐射强度转换为温度值。
四、红外成像的应用红外成像技术在军事、安防、医疗、工业检测等领域具有广泛的应用前景。
1. 军事：红外成像技术可以用于夜视仪、导弹制导系统等军事设备中，实现在暗夜环境下的目标探测和识别。
2. 安防：红外成像技术可以用于监控系统，实现对暗夜中的目标进行视频监控和识别，提高安全性。
3. 医疗：红外成像技术可以用于医学诊断，如乳腺癌早期检测、皮肤病诊断等。
4. 工业检测：红外成像技术可以用于工业设备的故障检测和预防性维护，提高生产效率和设备可靠性。
五、红外成像的发展趋势随着红外探测器、信号处理和图像重建技术的不断进步，红外成像技术已经取得了显著的发展。
红外图像的原理

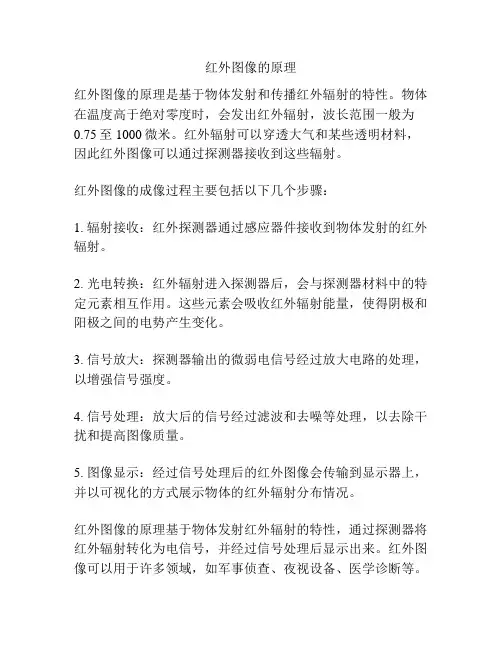

红外图像的原理
红外图像的原理是基于物体发射和传播红外辐射的特性。
物体在温度高于绝对零度时，会发出红外辐射，波长范围一般为0.75至1000微米。
红外辐射可以穿透大气和某些透明材料，因此红外图像可以通过探测器接收到这些辐射。
红外图像的成像过程主要包括以下几个步骤：
1. 辐射接收：红外探测器通过感应器件接收到物体发射的红外辐射。
2. 光电转换：红外辐射进入探测器后，会与探测器材料中的特定元素相互作用。
这些元素会吸收红外辐射能量，使得阴极和阳极之间的电势产生变化。
3. 信号放大：探测器输出的微弱电信号经过放大电路的处理，以增强信号强度。
4. 信号处理：放大后的信号经过滤波和去噪等处理，以去除干扰和提高图像质量。
5. 图像显示：经过信号处理后的红外图像会传输到显示器上，并以可视化的方式展示物体的红外辐射分布情况。
红外图像的原理基于物体发射红外辐射的特性，通过探测器将红外辐射转化为电信号，并经过信号处理后显示出来。
红外图像可以用于许多领域，如军事侦查、夜视设备、医学诊断等。
红外成像仪原理
红外成像仪原理
红外成像仪是一种通过红外辐射探测和成像的设备。
其原理是利用物体发出的红外辐射来获取目标物体的图像信息。
当物体被加热时，其分子和原子会产生热运动，从而产生红外辐射。
红外成像仪利用此辐射，并将其转换成电信号，然后将其转化为热图像，从而实现对物体的探测和成像。
红外成像仪主要由红外探测器、光学系统和图像处理系统组成。
红外探测器是核心部件，其中最常用的是热电偶探测器和半导体探测器。
当红外辐射通过光学系统到达红外探测器时，探测器会将辐射转换为电信号。
然后，电信号经过放大和处理后，可以得到目标物体的热图像。
最后，通过图像处理系统对热图像进行处理，得到清晰的红外图像，这样可以实现对目标物体的探测和成像。
红外成像仪具有广泛的应用领域，例如军事、安防、消防、航空等。
在军事上，可以用于探测和追踪敌方目标；在安防中，可以用于夜视、监控和边境防控；在消防中，可以用于发现和定位火灾；在航空上，可以用于检测飞机表面的温度变化等。
通过红外成像仪，可以实现对红外辐射的探测和成像，为各个领域的应用提供有效的支持。
红外成像技术
一、红外成像技术1、基本原理：就是依据物体温度与红外辐射强度之间的关系，通过记录目标与背景的红外辐射差（温度差），经过一系列的技术处理将不可见的红外辐射差（温度差）转变为可见的或可测量的物理量，进而对所得到的物理量进行相应处理以满足人们不同需求的技术。
2、军事应用：（1）红外夜视技术：利用红外成像技术为人们提供在没有可见光的条件下进行观察的一种重要手段，分为主动式和被动式两种。
主动式红外夜视仪的基本原理是用近红外光束照射目标，将目标反射的近红外辐射转换为可见光图像，从而实现有效的“夜视”。
被动式红外夜视仪是根据不同性质的材料在不同温度下辐射特征不同这一自然现象，利用对中、远红外非常敏感的半导体材料做探测器，将目标与背景以及目标各部分之间的热辐射的差别用可见光图像表示出来，从而达到观察的目的。
（2）红外侦察技术：红外侦察主要是依据目标与背景之间的红外辐射差，将目标与背景进行比较，将潜在的目标提取出来。
（3）红外搜索与跟踪技术：红外搜索与跟踪技术是利用目标的红外辐射特征，将目标从背景中鉴别出来，通过信号处理，实施跟踪的技术。
（4）红外雷达技术：红外雷达是利用红外技术研制的一种新型雷达，具有搜索、跟踪、测距等多种功能，精度很高，可达几角分的精度，用来警戒空中、地面或海上目标，进行侦察和导航，配合指挥控制系统射击，测量并记录洲际导弹的运动轨迹等。
（5）红外精确制导技术：红外精确制导技术是利用目标自身的红外辐射引导导弹自动跟踪接近目标，提高命中率的技术。
分为点源式和红外成像式两种方式。
（6）红外隐身技术：通过改变目标的红外辐射波段，使目标的红外辐射处于探测器的响应波段之外，或者使目标的红外辐射避开大气窗口而被大气层所吸收和散射掉，从而达到隐身的目的。
红外隐身技术大致可以概括为改变目标红外辐射波段、降低目标红外强度和调节目标红外辐射的传输过程这三种。
（7）红外对抗技术：红外对抗技术主要通过发射红外干扰信号、投放红外诱饵等方式欺骗、干扰敌方的红外探测器，降低敌方红外探测器的探测精度或距离，达到降低目标发现、跟踪、打击概率的技术。
红外热成像原理
红外热成像原理
红外热成像技术是一种利用物体自身发出的红外辐射来获取目标表面温度分布，并将其转换成图像的技术。
其原理主要基于物体的热辐射特性，通过红外热像仪将目标物体发出的红外辐射信号转换成电信号，再经过信号处理和图像重建，最终形成热成像图像。
红外热成像技术在军事、医疗、建筑、电力、环保等领域有着广泛的应用，具有重要的意义。
首先，红外热成像技术的原理是基于物体的热辐射特性。
根据普朗克辐射定律
和斯特藩-玻尔兹曼定律，物体的温度越高，其辐射的能量越大。
因此，当物体的
温度不同时，其发出的红外辐射也不同，通过红外热像仪可以捕获到这些红外辐射信号。
其次，红外热成像技术的原理还包括红外辐射信号的转换和处理。
红外热像仪
接收到物体发出的红外辐射信号后，将其转换成相应的电信号，再经过信号处理和放大，最终形成热成像图像。
这一过程需要高灵敏度的红外探测器和先进的信号处理技术来实现。
此外，红外热成像技术的原理还涉及图像重建和显示。
通过对接收到的红外辐
射信号进行处理和分析，可以重建出目标物体的温度分布图像。
这些图像可以直观地显示出目标物体表面的温度分布情况，为后续的分析和判断提供依据。
红外热成像技术的原理是基于物体的热辐射特性，通过红外热像仪将红外辐射
信号转换成电信号，再经过信号处理和图像重建，最终形成热成像图像。
这一技术在军事、医疗、建筑、电力、环保等领域有着广泛的应用，具有重要的意义。
希望通过本文的介绍，可以更好地了解红外热成像技术的原理和应用。
红外热成像检测原理解析
红外热成像检测原理解析红外热成像技术是一种非接触式的测温方法，通过探测物体所辐射的红外辐射能量，将其转换成可视化的图像以进行温度分布的观察和分析。
这项技术在医疗、建筑、电力等领域有着广泛的应用。
本文将深入探讨红外热成像检测的原理、应用以及其中的一些关键技术。
一、红外热成像检测原理1. 热辐射和黑体辐射定律红外热成像检测利用物体所发出的红外辐射能量，这种辐射能量与物体的温度呈正比。
热辐射定律和黑体辐射定律是红外热成像检测中的重要理论基础。
热辐射定律指出，物体的辐射功率与物体的温度的四次方成正比。
即，辐射功率P与温度T之间满足以下关系：P = εσT^4其中，ε为物体的辐射率，σ为斯特藩—玻尔兹曼常数。
黑体辐射定律则描述了黑体辐射的能谱分布，黑体是一个理想化的物体，它能够完全吸收入射到它表面的所有辐射。
根据普朗克的量子理论，黑体辐射的能量密度与波长和温度呈关系。
黑体辐射的能谱分布由普朗克辐射定律给出：B(λ,T) = (2hc²/λ^5) * 1/(e^(hc/λkT)-1)其中，B(λ,T)表示波长为λ时温度为T的黑体辐射的辐射能谱强度，h 为普朗克常数，c为光速，k为玻尔兹曼常数。
2. 红外热像仪和传感器红外热像仪是红外热成像检测的核心设备，它能够将物体所发出的红外辐射转化为可见的热像图。
红外热像仪的核心是红外探测器，主要有两种类型：热电偶和半导体。
热电偶探测器是基于热电效应的原理工作的。
当红外辐射照射到热电偶上时，热电偶上的两个不同金属导线产生温差，从而产生微弱的电压信号。
这个信号经过放大和处理后，就能够得到温度信息。
半导体探测器是基于半导体材料对红外辐射的吸收和释放的原理工作的。
当红外辐射照射到半导体材料上时，半导体中的电子被激发产生电信号，根据不同能级之间的跃迁可以得到红外辐射的信息。
3. 红外图像处理和显示红外热成像检测得到的热像图需要进行处理和显示，以便人眼观察和分析。
常见的红外图像处理方法包括图像增强、噪声滤除、温度计算和对象识别等。
红外成像的原理和应用
红外成像的原理和应用原理介绍红外成像技术是利用物体发出的热辐射来获取物体的热像图。
红外成像的原理主要基于物体的热辐射特性。
一般情况下，物体的温度越高，辐射的能量越大，同时辐射的频率也越高。
红外成像技术利用红外传感器和红外相机来接收物体发出的红外辐射，然后通过处理和分析，将辐射信号转换为可视化的热像图。
应用领域1. 工业领域•红外成像技术在工业领域中被广泛应用于故障检测和预防维护。
通过红外成像技术，可以实时监测机械设备和电子元器件的温度变化，及时发现异常情况，并采取相应的修复措施，避免设备故障和生产事故的发生。
•红外成像技术还可以用于检测电力系统中的热点，提前发现电线、插座和电器设备等可能存在的隐患，预防火灾和安全事故的发生。
2. 建筑领域•在建筑领域中，红外成像技术可以用于检测建筑物的能量损失，帮助设计和改善建筑物的能源效率。
通过检测建筑物表面的热辐射分布，可以发现热桥、隔热层缺陷和漏风等问题，从而提出相应的改进方案。
•红外成像技术还可以用于检测建筑物的结构裂缝，通过监测裂缝周边的热辐射变化，可以提前发现结构问题，避免建筑物的倒塌和安全事故的发生。
3. 医学领域•红外成像技术在医学领域中也有重要的应用。
例如，红外热像仪可以用于乳腺癌的早期筛查，通过检测乳房组织的热辐射分布，可以发现异常的温度变化，帮助医生进行早期诊断和治疗。
•另外，红外成像技术还可以用于皮肤病的诊断和治疗。
通过检测皮肤的温度变化，可以帮助医生判断皮肤病的严重程度和疗效，指导治疗方案的制定和调整。
优势和局限性•优势：–红外成像技术可以在暗光环境下工作，对照明要求较低。
–红外成像技术具有非接触性，可以远距离观测目标，减少人工干预的需要。
–红外成像技术可以实时监测温度变化，及时发现异常情况，避免事故的发生。
•局限性：–红外成像技术的分辨率相对较低，无法获取目标的精确图像信息。
–红外成像技术对目标的器件、颜色和表面材质有一定的限制，可能存在误差。
红外成像基本原理
红外成像基本原理
红外成像技术是一种利用红外波段频谱的电磁辐射进行成像的
技术，其基本原理是利用物体发射或反射出的红外辐射进行成像。
红外辐射波长范围为0.78-1000微米，其中可见光波长范围为
0.38-0.78微米。
因此，红外辐射波长范围比可见光波长范围更长，其能够在暗处或低亮度条件下进行成像。
红外成像技术可以分为主动和被动两种方式。
主动方式是指利用红外辐射源发送出红外辐射进行成像，例如红外激光雷达。
被动方式则是指在没有红外辐射源的情况下，利用物体本身发出的红外辐射进行成像，例如红外热像仪。
红外成像技术的成像原理是利用红外相机接收物体发出的红外
辐射信号，然后将其转换成热像信号，再通过计算机处理成图像。
热像信号的大小和物体表面温度有关，通常物体表面温度越高，其发出的红外辐射信号就越强，热像信号就越高。
根据这一原理，可以通过红外成像技术得到物体表面的温度分布图，从而实现对物体的检测和识别。
红外成像技术的应用非常广泛，如军事领域中的目标识别、火力控制、防御和情报收集等，工业领域中的热成像检测、无损检测、建筑检测等，医学领域中的疾病诊断、病人监护等。
随着技术的不断发展，红外成像技术将有更广泛的应用前景。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外成像原理
孔锦辉20151215
01 Contents 目录
什么是红外线
02
红外成像原理
03
红外成像应用
1 什么是红外线
What is the infrared
●红外线的发现
1800 年英国的天文学家威廉姆·赫胥尔（William Herschel）发现红外线。
在理论上，通常把波长大于红色光线波长，小于 1000um 的这一段电磁波称作“红外线”，又称作“红外辐射”，它在电磁波谱中占据了从 0.76um 到 1000um 这一段。
●红外线的分类
●后来科学家根据红外线的波长又进行分类为：近红外 0.75 –3 µm
中红外 3 –6 µm
远红外 6 –15 µm
极远红外 15 –1000 µm
红外辐射的几个重要特性
1.红外辐射普遍存在性——红外线存在于自然界的任何一个角落。
事实上，一切温度高于绝对
零度的有生命和无生命的物体时时刻刻都在不停地辐射红外线。
2.红外辐射与温度相关——物体的热辐射能量的大小，直接和物体表面的温度相关。
利用这个
特点使人们可以利用它来对物体进行无接触温度测量和热状态分析。
3.红外辐射的大气窗口——大气、烟云等吸收可见光和近红外线，但是对3~5μm和8~14μm
的热红外线却是透明的，这两个波段被称为热红外线的“大气窗口”。
2 红外成像原理
Infrared imaging principle
●红外成像概述
红外成像就是通过一个特定的装置将不可见的红外辐射转换成可见的温度分布图像，这图像可反应物体表面的热力分布，故也称“热像图”，这种装置称为“红外热像仪”。
●红外热像仪原理
简单讲，红外热像仪就是一台红外相机。
其由光学系统、红外探测器、信号处理器、软件系统和显示系统五部分组成。
3 红外成像应用
Infrared imaging applications
红外成像的优势
1.非接触式检测：有效地保护了使用者的安全，不影响被测目标物体。
2.画面的直观性：可以比较处于同一区域的物体的温度；可以从整体上把握目标物体的状况；
利用二维的红外热像图可以更直观地分析目标物体。
3.成像的实时性：有助于快速扫描静止的目标；有助于捕捉快速移动的目标；有助于俘获快速
变化的热图样。
红外成像的优势使得红外热
像仪广泛使用在各各行各业
●各领域的广泛应用
●1．状态监测——红外热像仪可以在设备工作状态下进行监测，检查设备有无故
障，进行预知维修。
主要使用领域有电力、冶金、石化、建筑、锅炉及压力容器等行业。
2. 研究、开发和测试
电子线路板汽车座椅
飞机机翼喷气式发动机高压气瓶
3. 质量控制和过程监控
食品温度监控柏油铺路
4. 医疗
5. 军事和公共安全监控
拓展应用案例
THANKS 谢谢聆听。
