温度传感器敏感材料.
传感器材料与典型结构
传感器材料与典型结构一、传感器材料传感器材料分半导体材料、陶瓷材料、金属材料和有机材料四大类。
半导体传感器材料主要是硅，其次是锗、砷化镓、锑化铟、碲化铅、硫化镉等。
主要用于制造力敏、热敏、光敏、磁敏、射线敏等传感器。
陶瓷传感器材料主要有氧化铁、氧化锡、氧化锌、氧化锆、氧化钛、氧化铝、钛酸钡等，用于制造气敏、湿敏、热敏、红外敏、离子敏等传感器。
金属用作传感器的功能材料不如半导体和陶瓷材料广泛，主要用在机械传感器和电磁传感器中，用到的材料有铂、铜、铝、金、银、钴合金等。
有机材料用于传感器还处在开发阶段，主要用于力敏、湿度、气体、离子、有机分子等传感器，所用材料有高分子电解质、吸湿树脂、高分子膜、有机半导体聚咪唑、酶膜等。
依据传感器材料的功能特性可制成各种传感器，按工作原理可分为物理传感器和化学传感器两大类，前者利用吸力、热、光、电、磁和声等物理效应，后者则利用化学反应的原理。
由于很多材料既具有物理特性又具有化学特性，因此很难进行严格的分类。
物理传感器应用范围广泛，其中的力敏传感器、磁敏传感器、湿敏传感器、称重传感器、测位传感器、位移传感器、接近传感器和加速度传感器等是社会生活中常见的传感器。
二、传感器典型结构传感器通常由敏感元件、转换元件及基本转换电路三部分组成。
敏感元件是指能直接感受被测量的部分，它将被测量转换成可供传输的其他量（如光、电等）；转换元件将敏感元件的输出转换成电路参量（如电压、电流、电阻等）；基本转换电路则将电路参量转换成便于测量的电量，它完成传感器与测量仪表之间的电路连接、信号放大与传输、阻抗匹配等。
图1是传感器的典型结构框图，人们通常只把传感器系统简化为敏感元件和转换元件两部分而忽略基本转换电路。
（一）敏感元件敏感元件是直接感受被测量，并按一定规律将其转换成同种或别种性质的输出量的元件。
敏感元件是传感器的核心元件，其性能（如灵敏度、精确度、抗干扰能力、可靠性、稳定性、时间漂移、温度漂移、响应时间等）在很大程度上决定了传感器的性能。
氧化铌 用途
氧化铌用途氧化铌（NiO）是一种重要的无机化合物，具有广泛的应用。
以下将介绍氧化铌的几个主要用途。
1. 电子材料氧化铌是一种优良的电子材料，具有高度的电导率和稳定性。
它被广泛应用于电子器件中，如场发射显示器（FED）、太阳能电池和传感器等。
在FED中，氧化铌作为阳极材料，能够提供稳定的电子发射性能，使得显示器具有高亮度和高分辨率。
在太阳能电池中，氧化铌可以作为透明导电膜，提高光电转换效率。
此外，氧化铌还可以作为传感器的敏感材料，用于检测气体、温度和湿度等参数。
2. 催化剂氧化铌在化学反应中表现出良好的催化性能。
它可以作为催化剂用于氧化、加氢、脱氢等反应中。
例如，在石化工业中，氧化铌被广泛应用于裂化反应和重整反应中，可以提高反应的转化率和选择性。
此外，氧化铌还可以用作催化剂催化有机合成反应，如醇的氧化、醛的加氢等。
3. 陶瓷材料氧化铌具有优良的耐高温性和化学稳定性，因此被广泛应用于陶瓷材料中。
它可以作为陶瓷的基体材料，用于制备高温结构材料和耐火材料。
此外，氧化铌还可以作为陶瓷材料的添加剂，用于提高材料的力学性能和热稳定性。
例如，将氧化铌添加到氧化锆中，可以制备出具有高强度和高热震稳定性的氧化锆陶瓷。
4. 纳米材料氧化铌在纳米领域具有广泛的应用。
由于其特殊的物理和化学性质，氧化铌纳米材料具有较大的比表面积和较高的活性。
它可以用于制备纳米传感器、催化剂和储能材料等。
例如，将氧化铌纳米颗粒与其他纳米材料结合，可以制备出具有优异性能的纳米传感器，用于检测环境中的污染物。
此外，氧化铌纳米材料还可以用于储能领域，如制备超级电容器和锂离子电池等。
氧化铌具有广泛的应用前景。
它在电子材料、催化剂、陶瓷材料和纳米材料等领域都有重要的作用。
随着科学技术的不断发展，相信氧化铌的应用会越来越广泛，并为各个领域带来更多的创新和突破。
热敏材料的物理特性与应用
热敏材料的物理特性与应用热敏材料是一种特殊的材料，其物理特性十分独特。
热敏材料在温度变化的作用下，能够表现出明显的物理性质的变化，这种变化可以被用作一种测量手段或者是一种控制手段。
在现代工业中，热敏材料被广泛应用，如温度传感器、热敏打印机头等。
今天，我们来详细了解一下热敏材料的物理特性和具体的应用。
一、热敏材料的物理特性1、电阻温度特性热敏材料的电阻温度特性可以根据材料种类不同而有所不同，一般来说，小功率复合型电阻热敏元件的电阻温度特性曲线呈现出“正温度系数”（PTC）的曲线特性，而金属热敏电阻的温度特性则为“负温度系数”（NTC）的曲线特性。
2、温度敏感性热敏材料的温度敏感性是指在特定条件下，温度变化对热敏材料所表现出的物理性质变化的敏感程度。
热敏材料具有很高的温度敏感性，因此能够在较低的温度范围内检测到较小的温度变化。
3、热膨胀系数热敏材料的热膨胀系数是指材料在温度变化的作用下，单位温度变化所引起的线膨胀量的比例，热敏材料具有很大的热膨胀系数，这种特性使得热敏材料能够用于压力、钞票、证件等防伪领域中。
4、热导率热敏材料的热导率是指材料对热能的导热能力，一般来说，热敏材料的热导率较低，这使得热敏材料在应用中具有比较明显的局限性。
二、热敏材料的应用1、温度传感器温度传感器是热敏材料最常见的应用，其原理是根据热敏材料的电阻温度特性，监测电阻值变化，从而达到检测温度变化的目的。
温度传感器广泛应用于工业、农业和生活各个领域。
2、热敏打印机头热敏打印机头主要由热敏元件、过渡层和导热片等几个部分组成，其原理是利用热敏材料的电阻温度特性，根据电流传感器中所输入的数据来控制打印头的加热电流，从而在热敏纸上产生热印迹。
热敏打印机头广泛应用于商业打印、票据打印和条形码打印等领域。
3、温度控制器温度控制器是一种将温度变化作为反馈信号，通过控制热敏元件的电流来控制温度变化的设备，它在工业和科研领域中广泛应用，例如高温工业炉、低温环境保护设备等场合。
温度传感器敏感材料.

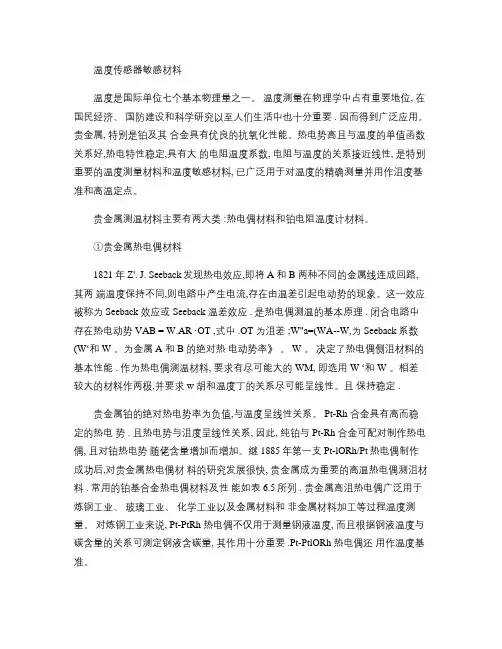

温度传感器敏感材料温度是国际单位七个基本物理量之一。
温度测量在物理学中占有重要地位, 在国民经济、国防建设和科学研究以至人们生活中也十分重要 . 因而得到广泛应用。
贵金属, 特别是铂及其合金具有优良的抗氧化性能。
热电势高且与温度的单值函数关系好,热电特性稳定,具有大的电阻温度系数, 电阻与温度的关系接近线性, 是特别重要的温度测量材料和温度敏感材料, 已广泛用于对温度的精确测量并用作沮度基准和高温定点。
贵金属测温材料主要有两大类 :热电偶材料和铂电阻温度计材料。
①贵金属热电偶材料1821年 Z'. J. Seeback发现热电效应,即将 A 和 B 两种不同的金属线连成回路,其两端温度保持不同,则电路中产生电流,存在由温差引起电动势的现象。
这一效应被称为 Seeback 效应或 Seeback 温差效应 . 是热电偶测温的基本原理 . 闭合电路中存在热电动势 VAB = W.AR ·OT ,式中 .OT 为沮差 ;W"a=(WA--W,为 Seeback系数(W‘和 W 。
为金属 A 和 B 的绝对热电动势率》。
W 。
决定了热电偶侧沮材料的基本性能 . 作为热电偶测温材料, 要求有尽可能大的 WM, 即选用W ‘和 W 。
相差较大的材料作两极,并要求 w 胡和温度丁的关系尽可能呈线性。
且保持稳定 .贵金属铂的绝对热电势率为负值,与温度呈线性关系。
Pt-Rh 合金具有高而稳定的热电势 . 且热电势与沮度呈线性关系, 因此, 纯铂与 Pt-Rh 合金可配对制作热电偶, 且对铂热电势随佬含量增加而增加。
继 1885年第一支 Pt-lORh/Pt热电偶制作成功后,对贵金属热电偶材料的研究发展很快, 贵金属成为重要的高温热电偶测沮材料 . 常用的铂基合金热电偶材料及性能如表 6.5所列 . 贵金属高沮热电偶广泛用于炼钢工业、玻璃工业、化学工业以及金属材料和非金属材料加工等过程温度测量。
传感器的敏感材料与敏感元件介绍
3.2.1 温度敏感陶瓷材料
❖ 陶瓷温度传感器是利用陶瓷材料的电阻、磁性、介电、半 导等物理性质随温度而变化的现象制成的，其中电阻随温度 变化显著的称为热敏电阻。对热敏电阻的基本特性要求包括 有：①电阻率；②温度系数的符号与大小；③稳定性。
❖ 按热敏电阻的温度特性可分为负温度系数热敏电阻 （NTC），正温度系数热敏电阻（PTC）和临界温度电阻 （CTR）3类。
❖ 根据被测参数的功能类型来划分敏感材料。例如温度敏 感材料、压力敏感材料、应变敏感材料、光照度敏感材 料等。
❖ 按照材料的结构类型进行分类。该分类方法包括半导体 敏感材料、陶瓷敏感材料、金属敏感材料、有机高分子 敏感材料、光纤敏感材料、磁性敏感词材料等等。
3.1 半导体敏感材料及元件
❖ 传感器对半导体敏感材料最基本要求是换能效率高，即可 将其他形式能量转换为电能，且易制成器件。
图3-8 TiO2含量对电阻的影响
❖ 3 钙钛矿型结构陶瓷湿度敏感材料
钙钛矿型结构的化学通式为ABO3 ，具有钙钛矿结构的纳米 级复合氧化物陶瓷材料的表面、界面性质优异，对环境湿气 度化非常敏感，是湿度敏感材料发展的新方向。 BaTiO3晶体是较早被人们认识的铁电材料之一。BaTiO3具 有很好的湿敏性质，随着BaTiO3颗粒尺寸的减小，湿敏特 性提高，响应加快。
积的空隙中。间隙较小的
是氧四面体中心，为A位置，
间隙较大的则是氧八面体
位置，为B位置。
图3-6 两种结构类型
❖ （2） 典型的尖晶石结构陶瓷湿度敏感材料 纯MgCr2O4为正尖晶石结构，是绝缘体，不宜用作感湿材料。 当加入适量杂质，如MgO、TiO2、SnO2等；或在高温煅 烧，瓷体中呈现过量的MgO时， MgCr2O4即形成半导体。 图3-7表示MgCr2O4中添加受主 杂质MgO时对电阻率的影响。
热电阻温度传感器工作原理
热电阻温度传感器工作原理
热电阻温度传感器是一种利用材料电阻随温度变化的特性来测量温度的传感器。
它采用了热电效应的原理。
热电阻温度传感器通常由一段金属导线（例如铂、镍或铜）组成，该导线具有温度敏感性。
当导线被加热时，导线的电阻值会随之变化。
这是因为随着温度的上升，金属原子的振动增加，电阻的阻碍力也随之增加。
热电阻温度传感器将导线连接到一个测量电路中，电路中流过导线的电流可以测量电阻值的变化。
根据导线的电阻-温度特
性曲线，可以通过测量电阻值来确定当前的温度。
为了提高传感器的精度，热电阻温度传感器通常会使用一个精确的电流源来供电，并采用差分放大电路来减小温度变化对测量结果的影响。
此外，为了提高热响应速度，通常会将导线绕成螺旋形或灌注在芯片中，以增大导线的表面积。
需要注意的是，热电阻温度传感器的测量范围和精度受限于所使用的金属导线的特性和材料。
不同的导线材料有不同的温度测量范围和精度。
常见的热电阻材料包括铂（Pt100、Pt1000等）、镍（Ni100）和铜（Cu10）等。
总结起来，热电阻温度传感器工作原理是利用导线电阻随温度变化的特性，通过测量电阻值来确定温度。
根据导线材料不同，其测量范围和精度也有所不同。
温度传感器的制造工艺分析
温度传感器的制造工艺分析温度传感器的制造工艺分析1. 引言温度传感器是一种测量环境温度变化的装置，广泛应用于工业生产、环境监测、医疗诊断等领域。
本文将对温度传感器的制造工艺进行深入分析，以便更好地理解其原理和应用。
2. 基本原理温度传感器通常采用电阻、热电偶或半导体等材料构建。
其中，电阻型温度传感器根据温度变化引起电阻值的改变来测量温度；热电偶则利用材料在不同温度下产生的电动势差来进行温度测量；而半导体温度传感器则通过利用半导体材料的电学性能与温度之间的关系来测量温度。
3. 制造工艺3.1 材料选择在温度传感器的制造过程中，材料的选择非常重要。
电阻型温度传感器中常用的材料有铂、铜和镍等，这些材料具有良好的电阻温度特性。
热电偶的常用材料包括铜/铜镍、铬/铝和铁/铜等，这些材料在不同温度下产生的电动势差较大。
半导体温度传感器通常采用硅、锗或碳化硅等材料，这些材料具有良好的温度敏感特性。
3.2 制造过程制造温度传感器的过程包括以下几个关键步骤：- 材料准备：根据传感器类型和要求，选取相应的材料，并进行预处理，如铂丝拉丝和纯化等。
- 元件加工：根据设计要求，对材料进行切割、弯曲、刻蚀等加工步骤，以制作出符合传感器形状和结构的元件。
- 元件组装：将加工好的元件进行组装，并与电路板、连接线等部件进行连接，以形成完整的温度传感器。
- 测试和校准：对制造好的温度传感器进行测试和校准，以保证其测量精度和稳定性。
- 封装和包装：将测试和校准合格的温度传感器进行封装和包装，以保护其免受外界环境的干扰。
4. 工艺优化为提高温度传感器的性能和可靠性，可以采取以下工艺优化措施：- 优化材料选择：选择具有高温稳定性、低温漂移和良好热传导性能的材料，并严格控制材料的纯度和特性。
- 加工精度控制：加强对元件加工过程中的精度控制，避免因加工误差导致传感器性能不稳定。
- 封装与散热设计：合理设计温度传感器的封装结构和散热措施，以保证其在高温或特殊环境下的可靠性和稳定性。
常用金属热电阻材料
常用金属热电阻材料一、金属热电阻材料种类金属热电阻材料是用于测量温度的传感器，其电阻值随温度变化而变化。
常用的金属热电阻材料包括铂、铜、镍、锰铜、铁铬铝合金、康铜、铁镍铜、铂镍、碳化硅和碳膜等。
二、铂热电阻铂热电阻是金属热电阻中精度最高的一种，其电阻值与温度呈线性关系。
它具有稳定性好、抗氧化能力强、测量范围广等优点，但价格较高。
铂热电阻主要用于高温和精密测温领域。
三、铜热电阻铜热电阻的电阻值与温度呈线性关系，具有灵敏度高、稳定性好、价格低等优点。
但它的抗氧化能力较差，易受氧化和腐蚀影响。
铜热电阻适用于测量精度要求不高且价格敏感的场合。
四、镍热电阻镍热电阻的电阻值与温度呈线性关系，具有耐腐蚀、抗氧化能力强、稳定性好等优点。
它的测量范围较广，但灵敏度较低。
镍热电阻适用于高温、高湿、腐蚀等恶劣环境下的测温应用。
五、锰铜热电阻锰铜热电阻的电阻值与温度呈线性关系，具有灵敏度高、稳定性好、价格适中等优点。
它的抗氧化能力较差，但耐腐蚀性强。
锰铜热电阻适用于测量精度要求较高且价格适中的场合。
六、铁铬铝合金热电阻铁铬铝合金热电阻的电阻值与温度呈非线性关系，具有测量范围广、耐磨耐腐蚀、稳定性好等优点。
它的抗氧化能力强，但灵敏度较低。
铁铬铝合金热电阻适用于高温、高湿、腐蚀等恶劣环境下的测温应用。
七、康铜热电阻康铜热电阻的电阻值与温度呈线性关系，具有灵敏度高、稳定性好、价格适中等优点。
它的抗氧化能力较差，但耐腐蚀性强。
康铜热电阻适用于测量精度要求较高且价格适中的场合。
八、铁镍铜热电阻铁镍铜热电阻的电阻值与温度呈线性关系，具有灵敏度高、稳定性好等优点。
它的抗氧化能力和耐腐蚀性较强，适用于高温、高湿、腐蚀等恶劣环境下的测温应用。
