双杆气缸工作原理
神威气动 文档标题：双杆气缸工作原理
一、双杆气缸工作原理的介绍：
引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）
运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：
2：端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞
活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。
神威气动 4：活塞杆
活塞杆是气缸中最重要的受力零件。
通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀，并提高密封圈的耐磨性。
5：密封圈
回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。
缸筒与端盖的连接方法主要有以下几种：
整体型、铆接型、螺纹联接型、法兰型、拉杆型。
6：气缸工作时要靠压缩空气中的油雾对活塞进行润滑。
也有小部分免润滑气缸。
四、气缸工作原理：
1：根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
2：下面是气缸理论出力的计算公式：
F：气缸理论输出力（kgf)
F′：效率为85%时的输出力（kgf）－－（F′=F×85%）
D：气缸缸径（mm)
P：工作压力（kgf/C㎡）
例：直径340mm的气缸，工作压力为3kgf/cm2时，其理论输出力为多少?芽输出力是多少?
将P、D连接，找出F、F′上的点，得：
F=2800kgf；F′=2300kgf
在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
神威气动 例：有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，（气缸效率为85%）问：该选择多大的气缸缸径?
由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F=F′/85%=155(kgf)
由使用压力5kgf/cm2和气缸的理论推力，查出选择缸径为?63的气缸便可满足使用要求。
五：气缸图片展示：
抱紧气缸如下图：
带阀气缸：
神威气动
带锁气缸
迷你气缸
笔型气缸
神威气动
薄型气缸
手指气缸。
气缸工作原理介绍
⽓缸⼯作原理介绍缸⼯作原理介绍⼀、单作⽤⽓缸单作⽤⽓缸只有⼀腔可输⼊压缩空⽓，实现⼀个⽅向运动。
其活塞杆只能借助外⼒将其推回；通常借助于弹簧⼒，膜⽚张⼒，重⼒等。
单作⽤⽓缸的特点是：1)仅⼀端进(排)⽓，结构简单，耗⽓量⼩。
2)⽤弹簧⼒或膜⽚⼒等复位，压缩空⽓能量的⼀部分⽤于克服弹簧⼒或膜⽚张⼒，因⽽减⼩了活塞杆的输出⼒。
3)缸内安装弹簧、膜⽚等，⼀般⾏程较短；与相同体积的双作⽤⽓缸相⽐，有效⾏程⼩⼀些。
4)⽓缸复位弹簧、膜⽚的张⼒均随变形⼤⼩变化，因⽽活塞杆的输出⼒在⾏进过程中是变化的。
由于以上特点，单作⽤活塞⽓缸多⽤于短⾏程。
其推⼒及运动速度均要求不⾼场合，如⽓吊、定位和夹紧等装置上。
单作⽤柱塞缸则不然，可⽤在长⾏程、⾼载荷的场合。
⼆、双作⽤⽓缸双作⽤⽓缸指两腔可以分别输⼊压缩空⽓，实现双向运动的⽓缸。
其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和⾮缓冲式等。
此类⽓缸使⽤最为⼴泛。
1)双活塞杆双作⽤⽓缸双活塞杆⽓缸有缸体固定和活塞杆固定两种。
缸体固定时，其所带载荷(如⼯作台)与⽓缸两活塞杆连成⼀体，压缩空⽓依次进⼊⽓缸两腔(⼀腔进⽓另⼀腔排⽓)，活塞杆带动⼯作台左右运动，⼯作台运动范围等于其有效⾏程s的3倍。
安装所占空间⼤，⼀般⽤于⼩型设备上。
活塞杆固定时，为管路连接⽅便，活塞杆制成空⼼，缸体与载荷(⼯作台)连成⼀体，压缩空⽓从空⼼活塞杆的左端或右端进⼊⽓缸两腔，使缸体带动⼯作台向左或向左运动，⼯作台的运动范围为其有效⾏程s的2倍。
适⽤于中、⼤型设备。
双活塞杆⽓缸因两端活塞杆直径相等，故活塞两侧受⼒⾯积相等。
当输⼊压⼒、流量相同时，其往返运动输出⼒及速度均相等。
2)缓冲⽓缸对于接近⾏程末端时速度较⾼的⽓缸，不采取必要措施，活塞就会以很⼤的⼒(能量)撞击端盖，引起振动和损坏机件。
为了使活塞在⾏程末端运动平稳，不产⽣冲击现象。
在⽓缸两端加设缓冲装置，⼀般称为缓冲⽓缸。
其⼯作原理是：当活塞在压缩空⽓推动下向右运动时，缸右腔的⽓体经柱塞孔4及缸盖上的⽓孔8排出。

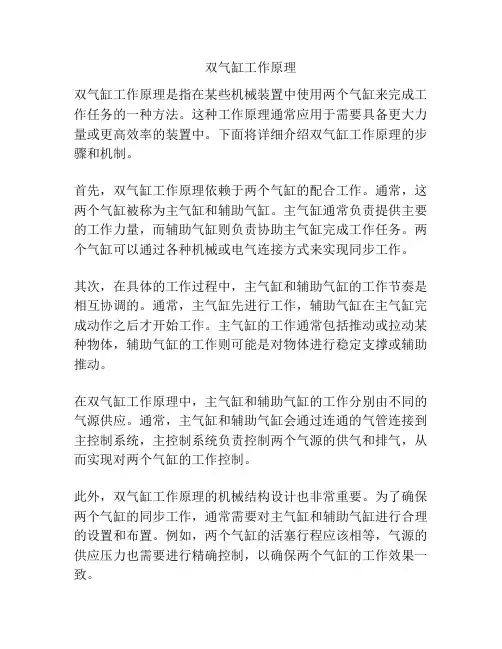

双气缸工作原理
双气缸工作原理
双气缸工作原理是指在某些机械装置中使用两个气缸来完成工作任务的一种方法。
这种工作原理通常应用于需要具备更大力量或更高效率的装置中。
下面将详细介绍双气缸工作原理的步骤和机制。
首先，双气缸工作原理依赖于两个气缸的配合工作。
通常，这两个气缸被称为主气缸和辅助气缸。
主气缸通常负责提供主要的工作力量，而辅助气缸则负责协助主气缸完成工作任务。
两个气缸可以通过各种机械或电气连接方式来实现同步工作。
其次，在具体的工作过程中，主气缸和辅助气缸的工作节奏是相互协调的。
通常，主气缸先进行工作，辅助气缸在主气缸完成动作之后才开始工作。
主气缸的工作通常包括推动或拉动某种物体，辅助气缸的工作则可能是对物体进行稳定支撑或辅助推动。
在双气缸工作原理中，主气缸和辅助气缸的工作分别由不同的气源供应。
通常，主气缸和辅助气缸会通过连通的气管连接到主控制系统，主控制系统负责控制两个气源的供气和排气，从而实现对两个气缸的工作控制。
此外，双气缸工作原理的机械结构设计也非常重要。
为了确保两个气缸的同步工作，通常需要对主气缸和辅助气缸进行合理的设置和布置。
例如，两个气缸的活塞行程应该相等，气源的供应压力也需要进行精确控制，以确保两个气缸的工作效果一致。
综上所述，双气缸工作原理通过两个气缸的协同工作实现了更大力量或更高效率的工作效果。
这种原理在许多机械装置中都有应用，例如液压机械、工业机器人等。
费斯托双杆气缸
神威气动 文档标题：费斯托双杆气缸一、费斯托双杆气缸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

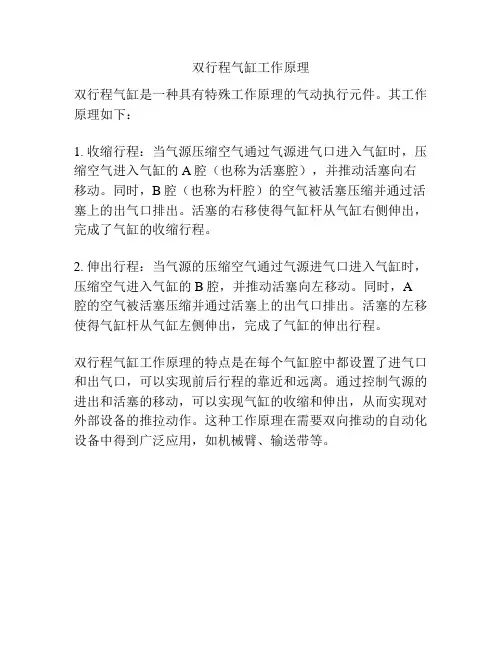

双行程气缸工作原理
双行程气缸工作原理
双行程气缸是一种具有特殊工作原理的气动执行元件。
其工作原理如下：
1. 收缩行程：当气源压缩空气通过气源进气口进入气缸时，压缩空气进入气缸的A腔（也称为活塞腔），并推动活塞向右移动。
同时，B腔（也称为杆腔）的空气被活塞压缩并通过活塞上的出气口排出。
活塞的右移使得气缸杆从气缸右侧伸出，完成了气缸的收缩行程。
2. 伸出行程：当气源的压缩空气通过气源进气口进入气缸时，压缩空气进入气缸的B腔，并推动活塞向左移动。
同时，A
腔的空气被活塞压缩并通过活塞上的出气口排出。
活塞的左移使得气缸杆从气缸左侧伸出，完成了气缸的伸出行程。
双行程气缸工作原理的特点是在每个气缸腔中都设置了进气口和出气口，可以实现前后行程的靠近和远离。
通过控制气源的进出和活塞的移动，可以实现气缸的收缩和伸出，从而实现对外部设备的推拉动作。
这种工作原理在需要双向推动的自动化设备中得到广泛应用，如机械臂、输送带等。
双杆气缸工作原理
双杆气缸工作原理
嘿，朋友们！今天咱们来聊聊双杆气缸的工作原理。
想象一下，双杆气缸就像是一个大力士，它能产生力量来推动各种东西呢！
双杆气缸里面有两个活塞杆，就像人的两条胳膊一样。
当我们给它通入压缩气体的时候，这股气就像是大力士吃了菠菜一样，变得超级有力气。
气体进入气缸的两端，推动着那两个活塞杆往外伸或者往回缩。
比如说，在工厂的生产线上，双杆气缸可以用来推动零件从一个地方到另一个地方。
它就像是一个勤劳的小工人，默默地工作着。
它的工作原理其实并不复杂啦。
就是靠气体的力量来让活塞杆动起来，从而完成各种任务。
是不是很神奇呀？就像我们生活中很多看似复杂的东西，其实背后的原理都很简单呢。
所以啊，下次当你看到某个机器在动的时候，说不定里面就有双杆气缸在发挥作用呢！现在，你对双杆气缸的工作原理是不是有了更清楚的认识啦？。
双作用气缸工作原理
双作用气缸工作原理
双作用气缸是根据气缸的作用原理，用一种活塞将两个独立的缸体连接起来，同时兼有两种工作模式，具有很好的可靠性和稳定性。
它主要用于对气体或液体做功。
双作用气缸在一定的条件下，可作直线往复运动。
双作用气缸还可实现单向运动，在同一行程内可完成吸气、排气和压缩等动作。
双作用气缸分为两个工作腔，一个工作腔有活塞、缸筒和活塞环，另一个工作腔有活塞杆、滑块和端盖。
活塞杆作往复运动，滑块在缸内做上下运动，端盖作轴向移动。
两个工作腔间通过端盖上的方孔和活塞环相连接，活塞环的一端与活塞杆相连，另一端与端盖相连接。
双作用气缸有两个动作过程：
1.活塞在进气口被压缩，形成真空吸力；
2.活塞在出气口被排出气体所推动，形成反冲力；
3.当活塞被推至静止时，活塞杆被伸出或压缩。
双作用气缸
是由两个独立的气缸组成的一种多功能气缸。
其结构简单紧凑、动作灵活可靠、易于实现自动化控制等特点。
—— 1 —1 —。
气缸工作原理介绍_图文
气缸的工作原理
图10 普通型冲击气缸的工作原理 1— 蓄气缸；2—中盖；3—排气孔；4—喷气口；5—活塞
气缸的工作原理
• 第四阶段：弹跳段。在冲击段之后，从能量观点来说，蓄气缸腔内压力
能转化成活塞动能，而活塞的部分动能又转化成有杆腔的压力能，结果造成有 杆腔压力比蓄气-无杆腔压力还高，即形成“气垫”，使活塞产生反向运动，结果 又会使蓄气-无杆腔压力增加，且又大于有杆腔压力。如此便出现活塞在缸体内 来回往复运动—即弹跳。直至活塞两侧压力差克服不了活塞阻力不能再发生弹 跳为止。待有杆腔气体由A排空后，活塞便下行至终点。
杆腔压力下降，直到下列力平衡方程成立时，活塞才开始移动。
气缸的工作原理
式中 d——中盖喷气口直径（m）； p30——活塞开始移动瞬时蓄气缸腔内压力（绝对压力）（Pa）； p20——活塞开始移动瞬时有杆腔内压力（绝对压力）（Pa）； G——运动部件（活塞、活塞杆及锤头号模具等）所受的重力（N）； D——活塞直径（m）； d1——活塞杆直径（m）； Fƒ0——活塞开始移动瞬时的密封摩擦力（N）。
图5并联型气-液阻尼缸 1—液压缸；2—气缸
气缸的工作原理
• 按调速特性可分为：
1）慢进慢退式； 2）慢进快退式； 3）快进慢进快退式。 其调速特性及应用见表1。 就气-液阻尼缸的结构而言，尚可分为多种形式：节流阀、单向阀单独设置或 装于缸盖上；单向阀装在活塞上（如挡板式单向阀）；缸壁上开孔、开沟槽、 缸内滑柱式、机械浮动联结式、行程阀控制快速趋近式等。活塞上有挡板式单 向阀的气-液阻尼缸见图6。活塞上带有挡板式单向阀，活塞向右运动时，挡板离 开活塞，单向阀打开，液压缸右腔的油通过活塞上的孔（即挡板单向阀孔）流 至左腔，实现快退，用活塞上孔的多少和大小来控制快退时的速度。活塞向左 运动时，挡板挡住活塞上的孔，单向阀关闭，液压缸左腔的油经节流阀流至右 腔（经缸外管路）。调节节流阀的开度即可调节活塞慢进的速度。其结构较为
双向气缸原理
双向气缸原理
双向气缸是一种常见的执行元件，它能够将气能转化为机械能，实现物体的运动。
其原理是利用气体的压力进行驱动，通过控制气体进出气缸的通道来实现气缸的双向移动。
在一个双向气缸中，通常包含一个活塞和两个活塞杆。
当气缸的一侧通入气体时，气缸内的压力增加，使得活塞受到推力向另一侧移动。
同时，另一侧的气体被释放出来，从而保持气缸内的平衡。
当控制气体通道反转时，气缸的另一侧将通入气体，而先前处于工作状态的一侧将释放气体。
这个过程会导致活塞从另一侧移向刚才的位置，实现了气缸的双向移动。
双向气缸通常通过气动阀控制气体的进出，可以根据需要调整气缸的工作方向和速度。
此外，在控制气体通道的设计上，还可以实现气缸的精确控制，以满足不同的工作需求。
双向气缸广泛应用于各种机械装置和自动化系统中，例如工业机械、汽车制造和物流设备等。
它具有结构简单、操作可靠、响应速度快等优点，是一种非常重要的执行元件。
双导杆气缸的结构和工作原理
双导杆气缸的结构和工作原理双导杆气缸是一种常用的线性执行器，它具有简单的结构和可靠的工作原理。
本文将围绕双导杆气缸的结构和工作原理展开阐述。
一、结构双导杆气缸由气缸筒、活塞、导杆、密封件、进气口和排气口等组成。
气缸筒是气缸的外壳，通常由铝合金或不锈钢制成，具有良好的强度和耐腐蚀性。
活塞是气缸中的移动部件，它与气缸筒内壁密封配合，并通过密封件保证气缸的密封性。
导杆是连接活塞和外部负载的零件，它的数量为两根，分别位于活塞的两侧。
进气口和排气口用于控制气缸内外气体的流动。
二、工作原理双导杆气缸的工作原理基于气体的压力差驱动活塞的运动。
当气缸内充满压缩空气时，压缩空气会通过进气口进入气缸内。
由于活塞上下两侧的面积相等，所以气缸内外的压力平衡，导致活塞处于静止状态。
当气源通过进气口进入气缸时，活塞的上侧空间被压缩空气填充，而下侧空间则通过排气口排出气体。
由于活塞上下两侧的面积不相等，所以气体压力的差异会导致活塞向下运动。
相反，当气源通过进气口进入气缸下侧空间时，活塞会向上运动。
双导杆气缸的特点在于其双导杆的设计，这使得气缸在工作过程中能够提供更高的负载能力和更好的刚性。
导杆的作用是确保活塞的运动轨迹准确无误，避免了因活塞偏斜而导致的摩擦和磨损。
双导杆气缸常见的应用领域包括自动化生产线、机床设备、物流输送系统等。
在这些领域中，双导杆气缸通常用于实现线性运动、推拉、举升、夹紧等动作。
由于其结构简单、可靠性高，同时又能够提供较大的负载能力，因此受到了广泛的应用。
总结起来，双导杆气缸是一种常用的线性执行器，其结构简单可靠，工作原理基于气体的压力差驱动活塞的运动。
它通过导杆的设计实现了更高的负载能力和更好的刚性。
在自动化生产线、机床设备、物流输送系统等领域中得到广泛应用。
通过对双导杆气缸的深入了解，我们可以更好地利用它来实现各种线性运动的需求。
双导杆气缸的结构和工作原理
双导杆气缸的结构和工作原理
双导杆气缸是一种常见的气压执行器，其结构由活塞、气缸筒、两个导杆和两个导杆座组成。
下面是双导杆气缸的结构和工作原理的详细说明：
1. 结构：
-活塞：活塞是气缸内部移动的组件，通常是一个圆柱形的部件，安装在气缸筒内。
-气缸筒：气缸筒是一个空心的圆柱体，用于容纳活塞的运动。
-导杆：双导杆气缸具有两个平行的导杆，分别位于气缸筒的两侧，与导杆座连接。
导杆的作用是限制活塞的侧向位移，使其只能在一个轴向平面上运动。
-导杆座：导杆座是固定导杆并使其能够在气缸筒内移动的部件。
导杆座通常有凹槽或导向轴承，以确保导杆的稳定运动。
2. 工作原理：
-气缸进气：当气缸接收到压缩空气时，空气通过气缸筒上的进气口进入气缸内部。
-活塞移动：压缩空气进入气缸后，推动活塞向前或向后运动。
-导杆约束作用：由于气缸内的导杆固定在导杆座上，活塞只能在轴向平面上移动，而不能发生侧向位移。
-出气通道：当活塞移动到气缸的末端时，进气口被堵塞，同时打开气缸的出气通道，使压缩空气从气缸中排出。
-活塞反向运动：当压缩空气从气缸排出后，气缸内的压力减小，活塞受到反向力推回起始位置。
这个过程可以通过改变气缸中压力、流量或导杆座上的机械结构来控制。
通过控制气压和气流的输入来驱动双导杆气缸，实现了活塞的双向运动。
双导杆的设计确保了活塞在运动过程中的稳定性和准确性。
这种结构适用于需要严格的定位和平稳运动的应用，如机床、自动化生产线、振动系统等。
