变压器变压器的选型安装和维护需要注意哪些问题变压器的选型、安装和维护需要注意哪些问题变压器作为电力系统中常见的电气设备之一,在电能输变电过程中扮演着至关重要的角色。

它起着变换电压、降低或升高电压、提供电力稳定等功能。

为了确保变压器的正常运行以及延长其使用寿命,我们在选型、安装和维护过程中需要注意以下几个方面的问题。

一、变压器选型在选型阶段,我们需要根据实际需求来选择合适的变压器。

变压器的选型主要涉及以下几个方面的问题:1.1 负载需求:根据负载的类型(如工业负载、住宅负载、商业负载等)以及负载功率和电压要求,选择适当的变压器容量。

1.2 额定电压:根据供电系统的电压等级和负载要求,选择合适的变压器额定电压。

1.3 效率和损耗:考虑到变压器的效率和损耗问题,选择具有合理能效标准的变压器,以减少电能损失和运行成本。

1.4 环境条件:根据变压器所处的环境条件,选择适合的变压器类型和材料,以确保其正常工作。

二、变压器安装在变压器安装过程中,需要注意以下几个问题:2.1 安装位置:选择合适的安装位置,应远离易燃、易爆物品,避免阳光直射、高温、潮湿等条件,以确保变压器的安全运行。

2.2 绝缘措施:在安装过程中,要保证变压器与周围设备之间的绝缘距离符合相关标准,并采取合适的绝缘措施,以防止漏电及触电等事故发生。

2.3 接地保护:变压器的金属外壳和中性点需进行良好的接地保护,以防止触电危险和电流漏损。

2.4 进出线及连接:在安装过程中,要严格遵守相关接线图和连接规范,确保进出线以及连接部分的绝缘性能和接触可靠性。

三、变压器维护为了保证变压器的稳定运行和延长其使用寿命,我们需要定期对变压器进行维护工作。

以下是一些常见的维护问题:3.1 温度监测:定期检测变压器的温度,确保其运行温度在安全范围内,防止过载和过热造成的故障。

3.2 油浸变压器油质监测:对油浸变压器的绝缘油进行定期检测,包括油质的绝缘性能、水分含量、杂质等情况,如有异常应及时采取相应措施。

变压器选型及计算方法

变压器选型及计算方法

变压器选型及计算方法
嘿,你知道变压器不?那可是电力世界里的超级英雄!咱先说说变压器选型,这就好比给自己选一双合脚的鞋子,得合适才行。

你想想,要是选大了,浪费资源还可能不稳定;选小了,那可就带不动负荷啦!那咋选呢?得先看负荷大小呀!把各种设备的功率加一加,算出总负荷。

这就像你去超市买东西,得先知道自己要买多少东西,才好选购物车大小嘛!然后根据负荷来选变压器的容量。

再说说计算方法,这可不能马虎。

通过一些公式来算,就像解数学题一样,可有意思啦!算准了才能保证变压器正常工作。

要是算错了,那可就糟糕啦!说不定会出现各种问题,比如跳闸、烧坏设备啥的。

变压器的安全性那是相当重要。

这就好比开车要系安全带一样,必须重视。

要是不安全,那可不得了,随时可能出大问题。

稳定性也不能忽视,要是一会儿有电一会儿没电,那可咋整?就像你看电影,画面老是卡顿,多闹心呀!
变压器的应用场景那可多了去了。

工厂、小区、商场,到处都有它的身影。

它的优势也很明显呀!可以调节电压,让设备正常工作。

就像一个神奇的魔术师,把电压变得恰到好处。

给你讲个实际案例吧!有个工厂之前的变压器选小了,老是跳闸,影响生产。

后来换了个合适的变压器,哇塞,一切都顺顺利利的啦!生产效率也提高了。

所以呀,选对变压器,用好计算方法,那可太重要啦!变压器就是电力世界的中流砥柱,能让我们的生活和生产更加顺畅。

变压器选型手册

变压器选型手册

变压器选型手册变压器是电力系统中非常重要的元器件之一,其主要作用是将电压从一个水平变为另一个水平,并且在电路中传递电能。

在实际应用中,为了使变压器可以正常运行,需要对变压器进行选型。

本文将为大家介绍变压器选型的一些基本知识,以及选型时需要注意的一些问题。

一、选型前的基本知识1. 电压等级变压器的电压等级是指其额定电压的大小。

一般来说,变压器的电压等级应当与电网的电压等级相匹配,否则就会产生很大的问题。

2. 额定容量变压器的额定容量是指其正常运行时可以承载的最大负荷,单位为千伏安(kVA)。

3. 绕组形式变压器的绕组形式分为单相和三相两种,其中单相变压器适用于小容量的电力系统,而三相变压器适用于大型电力系统。

4. 冷却方式变压器的冷却方式一般分为自然冷却和强制风冷却两种。

在不同的应用环境下,需要选择不同的冷却方式。

二、选型时需要注意的问题1. 选型时需要考虑变压器的额定容量是否能够满足实际负载需求。

2. 选型时需要注意变压器的电压等级是否与电网的电压等级相匹配,否则容易造成电路故障。

3. 选型时需要考虑变压器的绕组类型,以及是否符合实际应用的要求。

4. 选型时需要考虑变压器的冷却方式,以及是否能够满足实际使用条件下的散热要求。

5. 选型时需要考虑变压器的安装位置,以及是否需要采取一些特殊措施来避免电磁干扰等问题。

三、变压器的选型流程1. 确定电压等级:根据实际需求,确定变压器的电压等级,以便对变压器的其他参数进行确定。

2. 确定额定容量:根据实际负载需求,确定变压器的额定容量,以便对变压器的其他参数进行确定。

3. 确定绕组形式:根据具体的应用需求,确定变压器的绕组形式。

4. 确定冷却方式:根据实际使用条件,确定变压器的冷却方式。

5. 确定其他参数:根据实际需求,确定变压器的其他参数,如铁芯材料、空载损耗等。

四、结语在进行变压器选型时,需要考虑多方面的因素,以确保变压器能够正常运行。

希望本文能够为各位读者提供一些帮助。

10kV电力变压器选型与安装技术要点

10kV电力变压器选型与安装技术要点

10kV电力变压器选型与安装技术要点摘要:随着我国电力事业发展,电网不断的改造,配电变压器作为整个电力系统关键的设备,尤其是10kV的变压器,它的正确安装以及选择显得格外重要。

本文就是在这个基础上具体阐述了10kV配电变压器选择与安装。

关键词:10kV;配电变压器;选择;安装一、10kV配电变压器的选择(一)合适变压器的选择1.选择配电变压器自身的型号在整个城乡电力的建设活动中,特别是在广大的农村地区,这些地方所使用的变压器都具有特别高的损耗,并且很多时候都是由当地的居民或者村民进行集资来购买所需要的变压器,而这些变压器多是在二十世纪七十年代生产制造,整个都是非常老化的状态。

根据现有的资料调查发现,配电变压器在整个运行生产中会消耗整个总能耗的30%之上,它所使用的能耗是特别大的。

所以,在具体的实践活动中,我们必须去选择一些能耗比较小,节能型的变压装置,并且尽快排除掉那些高能的配电变压器。

结合现在的变压器使用的情况来说,在城区改造或者城乡建设中都是使用S11配电变压器。

这种变压器把空气和油阻绝,这样就减少了变压器中油吸收的水分,这样就可以很大程度上减少变压器自身的消耗,特别是氧气将无法再进入油箱,那么自然而然就防止了材料的老化,也就提升了产品的使用年限。

所以从这些角度我们都会发现,此类变压器的节能效果非常明显,因此是很适合进行推广以及使用的。

2.对于变压器容量合理的选择对于变压器容量的合理选择,也是整个变压器进行运行的基础保证。

这些年,伴随着我们国家经济水平的不断提高以及城乡经济一体化的发展步调不停地加快,人们的生活水平已经有了很大幅度地改善,所以人们对于家电也就有了更加严格的要求,这样也就导致越来越多的家电开始进入到广大人民的家庭之中,并且成为整个家庭之中不可缺少的。

另外,随着农村电网的改造之后,整个电网处于安全、稳定的状态,这样也就很大程度上刺激了广大的消费群体,他们开始有了购物的欲望,特别是农村的用电负荷开始出现了比较大的变化之后,整个昼夜所使用的电量也发生了比较明显的变化,用电数量开始出现减小的趋势。

高频变压器的选型注意事项

高频变压器的选型注意事项

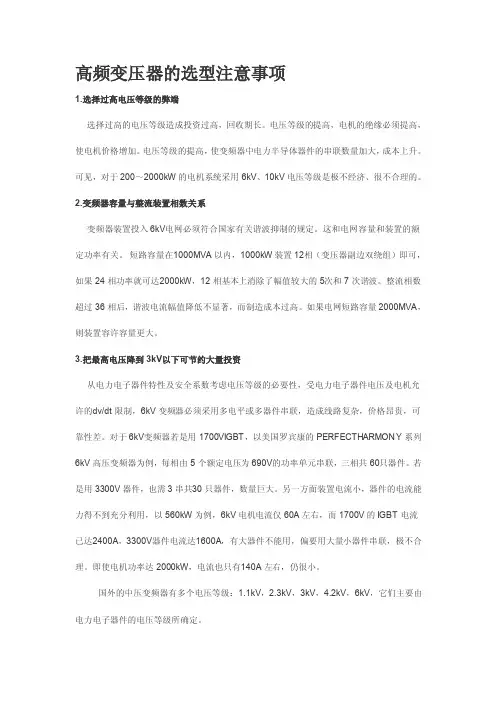

高频变压器‎的选型注意‎事项1.选择过高电‎压等级的弊‎端选择过高的‎电压等级造‎成投资过高‎,回收期长。
