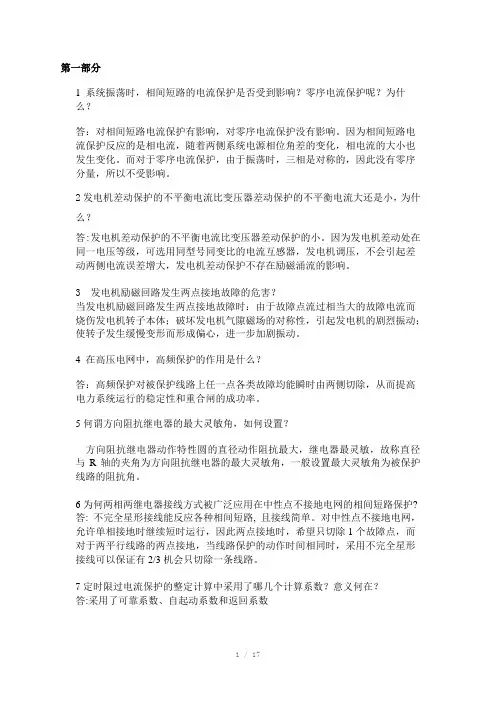

继电保护相关简答题
1:继电保护快速切除故障对电力系统有哪些好处?
答:(1)提高电力系统的稳定性;(2)电压恢复快,电动机容易自并迅速恢复正常,从而减少对用户的影响;(3)减轻电气设备的损坏程度,防止故障进一步扩大;(4)断路点易于去游离,提高重合闸的成功率。
21:对继电保护的基本要求,并简要说明各要求的含义。
答:(1)可靠性:不误动,不拒动。(2)选择性:保护装置动作时,在可能最小的区间内将故障从电力系统中断开,最大限度地保证系统中无故障部分仍能继续安全运行。(3)速动性:尽可能快地切除故障,以减少设备及用户在大短路电流、低电压下运行的实践,降低设备的损坏程度,提高电力系统并列运行的稳定性。(4)灵敏性:在规定的保护范围内部故障时,在系统任意的运行条件下,无论短路点的位置、短路的类型如何,以及短路点是否有过度电阻,当发生短路时都能敏锐感觉、正确反应。
96: 继电保护的作用(基本任务):
(1)自动、迅速、有选择地将故障元件从电力系统中切除,使故障元件免于继续遭到损坏,保证其他无故障部分迅速恢复正常运行;(2)反应电力设备的不正常运行状态,并根据运行维护条件,而动作于发出信号或跳闸,此时一般不要求迅速动作,而是根据对电力系统及其元件的危害程度规定一定的延时,以免短暂的运行波动造成不必要的动作和干扰引起的误动。
67:继电保护的用途有哪些?
答:(1)当电力系统中发生足以损坏设备或危及电网安全运行的故障时,继电保护使故障设备迅速脱离电网,以恢复电力系统的正常运行;(2)当电力系统出现异常状态时,继电保护能及时发出报警信号,以便运行人员迅速处理,使之恢复正常。
68:什么是继电保护装置?
答:指反应电力系统中各电气设备发生的故障或不正常工作状态,并用于断路器跳闸或发出报警信号的自动装置。
70:什么叫继电保护装置的灵敏度?
答:保护装置的灵敏度,指在其保护范围内发生故障和不正常工作状态时,保护装置的反应能力。
2、远后备保护和近后备保护?
答:远后被保护:下级电力元件的后备保护安装在上级元件的断路器处,它的保护范围覆盖所有下级电力元件的主保护范围,它能解决远后备保护范围内所有故障元件任何原因造成的不能切除问题。
近后备保护:它与主保护安装在同一断路器处,当主保护拒动时,由后备保护启动断路器跳闸;当断路器失灵时,由失灵保护启动跳开所有与故障元件相连的电源侧断路器。
52:保护装置中若采用晶体管或集成电路元器件,检验时应注意什么才能防止损坏元器件?
答:(1)保护屏应可靠与变电站的接地网连接;(2)规定有接地端的测试仪表,不允许直接接到元器件回路中;(3)要有防止静电感应电源引入元器件的措施,例如工作人员接触元器件时,人身要带有接地线,测试仪表的连接线不致引入感应电源灯。
72:何谓系统的最大、最小运行方式?
答:在继电保护的整定计算中,最大运行方式是指在被保护对象末端短路时,系统的等值阻抗最小,通过保护装置的短路电流为最大的运行方式,最小的运行方式是指在上述同样短路情况下,系统等值阻抗最大,通过保护装置的短路电流为最小的运行方式。
14:中性点不接地电网中单相接地故障零序分量分布的特点:(1)零序网络由同级电压网络中元件对地的等值电容构成通路,与中性点直接接地系统由接地的中性点构成通路有极大不同,网络的零序阻抗很大;(2)在发生单相接地时,相当于在故障点产生了一个其值与故障相故障前相电压大小相等方向相反的零序电压,从而全系统都将出现零序电压;(3)在非故障元件中流过的零序电流,其数值等于本身的对地电容电流,电容性无功功率的实际方向为由母线流向线路;(4)在故障元件中流过的零序电流,其数值为全系统非故障元件对地电容电流之总和,电容性无功功率的实际方向为由线路流向母线。构成零序电压继电器、零序功率方向继电保护
1:零序电流II段与I段相配合,灵敏系数不能满足要求,解决办法?
答:(1)保持与I段保护配合,再做一个II段保护与相邻II段保护配合,时间上也配合。
(2)改用接地距离保护。
4、简述多电源网络中电流保护安装原则(电流速断保护可以取消方向元件的情况?)
答:(1)能用电流整定值保证选择性的,尽量不加方向元件。(2)线路两端的保护,能在一端保护中加方向元件后满足选择性要求的,不在两端保护中加方向元件。(3)过电流保护中,当一条母线上有多条电源线路时,除动作时限最长的一个过电流保护不需要装方向元件外,其余都要装方向元件。(4)原则上都要安装方向元件。
5、为什么校验电流灵敏系数大于1?
答:因为考虑了一些不利于保护启动的因素:(1)故障点一般都不是金属性短路,而是存在有过渡电阻,使短路电流减小;(2)实际的短路电流由于计算误差或其他原因小于计算值;(3)保护装置使用的电流互感器,在短路电流通过时,一般具有负误差,使实际流入保护装置电流小于按额定变比折合的数值;(4)保护装置中的继电器,其实际启动数值具有正误差;(5)考虑一定裕度。
2:应根据哪些条件确定线路相间短路电流保护最大短路电流?
答:(1)系统运行方式:保护安装处测量到最大短路电流的运行方式;(2)短路点位置:保护配合点;(3)短路类型:三相短路;(4)短路性质:金属线短路。
3:电力系统在什么情况下将出现零序电流?试举出4种例子。
答:电力系统在三相不对称运行状况下将出现零序电流。例子:电力变压器三相运行参数不同;电力系统中有接地故障;单相重合闸过程中的两相运行;三相重合闸和手动合闸时断路器三相不同期投入;空载投入变压器时三相的励磁涌流不相等。
7:电流保护的整定计算中采用了可靠系数、自起动系数、返回系数和灵敏系数,试说明它们的含义和作用。
答:(1)可靠系数:保证保护的选择性而引入的一个大于1的系数;作用:保证外部短路时保护的选择性;(2)自起动系数:电动机自起动电流与额定电流的比值称为自起动系数;作用:保证故障切除后非故障线路已起动的电流保护不误动;(3)返回系数:电流继电器返回电流与动作电流之比成为返回系数;作用:保证继电器起动后,当外部故障切除时继电器能可靠返回;(4)灵敏系数:衡量保护装置灵敏性的一个指标;作用:保证内部短路时保护动作的灵敏性。
8:分支系数定义为Kb=(故障线路流过的短路电流)/(前一级保护所在线路上流过的短路电流)。
10:功率方向继电器的死区:采用功率方向元件时,其正方向出口附近短路接地,故障相对地的电压很低,功率方向元件不能动作。
消除死区的办法:(1)引进记忆电路消除正向出口三相短路死区(2)采用90°接线消除两相短路死区。
15:过渡电阻:接地短路或相间短路时,短路点电流流过由相导线流入大地流回中性点或由一相流到另一相的路径中所通过的电阻。
16:电流继电器的动作电流:使电流继电器临界动作的电流值称为动作电流。
19:短路阻抗:短路点至保护安装处之间的阻抗。
20:电流继电器的返回系数:返回电流与启动电流的比值。Kre=Ire/Iop<1
23﹕试简述中性点不接地系统中单相接地故障的特点以及常用的接地保护。
答:在中性点不接地系统中发生单相接地时,在接地点要流过全系统的对地电容电流,如果此电流比较大,就会在接地点燃起电弧,引起弧光过电压,从而使非故障相的对地电压进一步升高,使绝缘损坏,形成两点或多点接地短路,造成停电事故。当单相接地时,在接地点就有一个电感分量的电流通过,此电流和原系统中的电容电流相抵消,可以减少流经故障点
的电流,熄灭电弧。因此,称它为消弧线圈。
42:接地电流系统为什么不利用三相相间电流保护兼做零序电流保护,而要单独采用零序电流保护?
答:三项式星形接线的相间电流保护,虽然也能反映接地短路,但用来保护接地短路时,在定值上要躲过最大负荷电流,在动作时间上要由用户到电源方向按阶梯原则逐级递增一个时间差来配合,而专门反应接地短路的零序电流保护,不需要按此原则来整定,故其灵敏度高,动作时限短,因线路的零序阻抗比正序阻抗大的多,零序电流保护的范围长,上下级保护之间容易配合,故一般不用相间电流保护兼做零序电流保护。
98:返回系数:返回电流与启动电流的比值,Kre=Ire/Iop≈越大越好。
100:对零序过电流保护的评价:(1)优点:零序过电流保护的灵敏度高;零序电流保护受系统运行方式变化的影响小,线路始端与末端短路时,零序电流变化显著,曲线较陡,因此零序I段保护的范围较大,也较稳定,零序II段保护的灵敏系数也易于满足要求;当系统中发生某些不正常运行状态,零序电流保护不受它们的影响;方向性零序保护没有电压死区,时限简单、可靠。(2)缺点:不能反应相间短路,受重合闸影响。
70:什么叫继电保护装置的灵敏度?
答:保护装置的灵敏度,指在其保护范围内发生故障和不正常工作状态时,保护装置的反应能力。
71:什么叫定时限过电流保护?什么叫反时限过电流保护?
答:为了实现过电流保护的动作选择性,各保护的动作时间一般按阶梯原则进行整定。即相邻保护的动作时间,自负荷向电源方向逐级增大,且每套保护的动作时间是恒定的,与短路电流的大小无关,具有这种动作时限特性的过电流保护称为定时限过电流保护。
74:相间方向电流保护中,功率方向继电器使用的内角为多少度?采用90°接线方式有什么优点?
答:相间功率方向继电器一般使用的内角围45°,采用90°接线具有以下优点:(1)在被保护线路发生各种相间短路故障时,继电器均能动作;(2)在短路阻抗角φ可能变化的范围内,继电器都能工作在最大灵敏度角附近,灵敏度比较高;在保护处附近发生两相短路时,由于引入了非故障相电压,没有电压死区。
75:零序电流保护的整定值为什么不需要避开负荷电流?
答:零序电流保护反应的是零序电流,而在负荷电流不包含(或很少包含)零序分量,故不必考虑避开负荷电流。
76:过电流保护的整定值为什么要考虑继电器的返回系数?而电流速断保护则不需要考虑?
答:过电流保护的动作电流是按避开最大负荷电流整定的,一般能保护相邻设备。在外部短路时,电流继电器可能起动,但在外部故障切除后(此时电流降到最大负荷电流),必须可靠返回,否则会出现误跳闸。考虑返回系数的目的,就是保证在上述情况下,保护能可靠返回。电流速断保护的动作值,是按避开预定点的最大短路电流整定的,其整定值远大于最大负荷电流,故不存在最大负荷电流下不返回的问题。再者,瞬时电流断保护一旦起动立即跳闸,根本不存在中途返回问题,故电流速断保护不考虑返回系。
36:负序反时限电流保护按什么原则整定?
答:反时限特性的上限电流,可按躲过变压器高压侧两相短路流过保护装置的负序电流整定。下限按允许的不平衡电流能可靠返回整定。
73:什么是感应型功率方向继电器的潜动?为什么会出现潜动?
答:当感应型功率方向继电器仅在电流圈或电压线圈通电而产生转矩引起可动系统的转动的现象称为潜动,潜动主要是由于继电器的磁系统不对称而引起的。
比较方向圆、橄榄形、全阻抗躲振荡能力强弱?
答:橄榄强于方向圆强于全阻抗。
比较全阻抗、方向阻抗、偏移阻抗耐受过渡电阻能力?
答:全阻抗强于偏移阻抗强于方向阻抗。
22:振荡和短路的区别:(1)振荡时,没有负序分量和零序分量;短路时,长时或瞬时出现负序分量或零序分量。(2)振荡时,电气量呈周期性的变化,其变化速度与系统功角的变化速度一致,比较慢,当两侧功角摆开至180°时相当于在振荡中心发生三相短路;从短路前到短路后,其值突然速度快,短路后短路电流、各点的残余电压和测量阻抗不变。(3)振荡时,电气量呈现周期性变化,若阻抗测量元件误动作,则在一个振荡周期内动作和返回各一次,而短路时阻抗测量原件可能动作,可能不动作。8:分支系数Kb=(故障线路流过的短路电流)/(前一级保护所在线路上流过的短路电流)。
7:偏移方向阻抗继电器动作特性已知,推导比相式,动作方程?
﹣90°≤arg[(Zset-Zm)/Zm]≤90°
9:振荡中心是电力系统振荡时,电压最低的这一点。
10:相间短路阻抗继电器0°接线,UmAB=UAB,ImAB=IAB
接地阻抗继电器接线,UmA=UA,ImA=IA+K*3I0
15:三段式距离保护评价:(1)保护区稳定,灵敏度高,动作情况受电网运行方式变化的影
响小,能够在多侧电源的高压及超高压复杂电力系统中应用;(2)在220KV及以上电压等级的网络中,有时候不能满足电力系统稳定性对短路切除快速性的要求,所以还应配备能够全线快速切除故障的纵联保护。(3)距离保护的阻抗测量原理,除可以应用于输电线路的保护外,还可以应用于发电机、变压器保护中,作为后备保护;(4)接线和算法都比较复杂,装置自身的可靠性稍差。
15:过渡电阻:接地短路或相间短路时,短路点电流流过由相导线流入大地流回中性点或由一相流到另一相的路径中所通过的电阻。
16:最灵敏角:当测量阻抗的阻抗角与正向整定阻抗Zset1的阻抗角相等时,阻抗继电器的动作阻抗最大,等于Zset1,此时继电器最灵敏,Zset1的阻抗角称为最灵敏角。
24:什么是电力系统的振荡?引起振荡的原因一般有哪些?
答:并列运行的两个系统或发电厂失去同步的现象称为振荡。引起振荡的原因较多,多是由于切除故障时间过长而引起系统稳定的破坏,在联系薄弱的系统中也可能由于操作、发电机失磁或故障跳闸、断开某一线路或设备而造成振荡。
25:对带重负荷的输电线路,当距离保护的第III段采用方向阻抗继电器时,为什么在送电端采用-30°的接线方式?
答:方向阻抗继电器的最大灵敏度为60°-70°,当其测量阻抗向第四象限偏移时,动作阻抗值减小,而输电线送电端,其负荷功率因素角一般在第一象限内,当方向阻抗继电器采用-30°接线方式,即将其负荷阻抗往第四象限方向移30°,故其动作阻抗值减小,允许负荷电流增加,而在相间短路时,又不缩短保护范围,所以对重负荷的输电线常采用-30°的接线方式。
41:系统振荡与短路故障两种情况,电气量的变化有哪些主要差别?
答:(1)振荡过程中,由并列运行发电机电势间相角差所决定的电气量是平滑变化的,而短路时的电气量是突变的;(2)振荡过程中,电网上任一点的电压之间的角度,随系统电势间相角差的不同而改变,而短路时电流和电压之间的角度基本上是不变的;(3)振荡过程中,系统是对称的,故电气量中只有正序分量,而短路时各电气量中不可避免地将出现负序或零序分量。
43:目前距离保护装置中广泛采用的振荡闭锁装置时按什么原理构成的,有哪几种?
答:目前距离保护装置中广泛采用的振荡闭锁装置是按系统振荡和故障时电流变化的速度及各序分量的区别而构成的,常用的有利用负序分量或负序增量构成的振荡闭锁装置。
51:为什么有些距离保护的I、II段需经振荡闭锁装置,而第III段不经振荡闭锁装置?
答:系统振荡周期一般为,受系统振荡影响的某段阻抗继电器的接点在一个周期内将闭合一次又返回一次,如果闭合的时间大于该段距离保护装置的动作时间,则该段将因系统振荡而
误动,而距离保护第I段的动作时间一般为左右,第II段的动作时间也比较短,躲不过振荡周期,故需经振荡闭锁装置,而第III段的动作时间一般都大于振荡周期,故可不经振荡闭锁装置。
53:距离保护装置所设的总闭锁回路起什么作用?
答:是当距离保护装置失压或装置内阻抗元件失压及因过电荷使阻抗元件误动作时,由电压断相闭锁装置或阻抗元件经过一段延时后去起动总闭锁回路,使整套距离保护装置退出工作,同时发出信号,只有当工作人员处理完毕后,才能复归保护,接触总闭锁。
55:对振荡闭锁装置的基本要求是什么?
答:(1)当系统发生振荡而没有故障时,应可靠地将保护闭锁;(2)在保护范围内发生短路故障的同时,系统发生振荡,闭锁装置不能将保护闭锁,应允许保护动作;(3)继电保护在动作过程中系统出现振荡,闭锁装置不应干预保护的工作。
56:方向阻抗继电器为什么要接入第三相电压?
答:在保护安装处发生反方向两相金属性短路时,电压互感器二次侧的故障相与非故障相间的负载中仍有电流流过,由于三相负载不对称等原因,可能导致阻抗继电器端子上的两故障相电位不相等而形成电位差,使电压回路流过“干扰电流”当继电器记忆作用后,在“干扰电流”作用下,有可能失去方向性而误动作,引入第三相电压就可避免阻抗继电器的误动作。
57:利用负序电流增量比利用负序电流稳态值构成的振荡闭锁装置有哪些优点?
答:利用负序电流增量构成的振荡闭锁装置,反应负序电流的变化量,能更可靠的躲过非全相运行时出现的稳态负序电流和负序电流滤过器的不平衡电流,使振荡闭锁装置具有更高的灵敏度和可靠性。
87:有一方向阻抗继电器的整定值Zset=4Ω/相,最大灵敏度角为75°,当继电器的测量阻抗为3∠15°Ω/相时,继电器是否动作?
答:设整定阻抗在最大灵敏角度,Zset测量Zj相差60°,当整定阻抗落在圆周15°处时,其动作阻抗为Zset=4COS
(75°-15°)=2(Ω/相),而继电器的测量阻抗为315°/相,大于2Ω/相,故继电器不动作。
90:目前采用什么方法区分振荡和短路故障?
答:(1)采用电流突变量区分短路故障和振荡;(2)利用电气量变化速度不同区分短路故障和振荡;(3)判别测量阻抗变化率检测系统振荡。
91:三种常用的具有圆特性的阻抗继电器,比较它们受过渡电阻影响程度?
答:方向阻抗继电器受过渡电阻影响最大,偏移特性阻抗继电器受过渡电阻影响次之,全阻抗继电器受过渡电阻影响最小。
11:动作阻抗是使阻抗继电器动作的最大测量阻抗。
电力线载波信号分类、作用?
闭锁信号:阻止保护动作于跳闸;(2)允许信号:允许保护动作于跳闸(3)跳闸信号:直接引起跳闸。
93:高频保护发讯方式有哪些?高频信号有几种?
答:故障起动发信方式、长期发信方式和移频发信方式三种,跳闸信号,允许信号,闭锁信号。
输电纵联保护,电力线载波通道的工作方式?
答:正常无高频电流方式,正常有高频电流方式,移频方式。
4:高频通道经常有电流和无电流各有何优缺点?
答:长期工作在发信方式,收发信机经常处在工作状态,可省去起动元件,从而使保护装置简化并有利于提高灵敏度和动作速度,发信机和高频通道可连续得到监视,但是连续发信对相邻通道的干扰问题严重。
工作在故障发信方式,收发信机经常处在不工作状态,对相邻通道的干扰比较小,可延长收发信机的寿命,但是继电部分必须设置能满足一定要求的起动元件,而且需要定期起动收发信机以检查收发信机和通道的完好性。
13:不对称短路时,相差动高频保护中产生相位误差的因素有:电流互感器的误差和不平衡电流;输电线路的分布电容;负荷电流。
17:纵差保护的不平衡电流:在外部短路情况下,输电线两侧一次电流虽然大小相等方向相反,其和为零,但由于电流互感器传变的幅值误差和相位误差,使其二次电流之和不再等于零,此电流就是不平衡电流,保护可能进入动作区,误将线路断开。不平衡电流是由于两侧电流互感器的磁化性质不一致,励磁电流不等造成的。
18:相差高频保护的闭锁角:为了保证在任何外部短路条件下保护都不误动,需要分析区外短路时两侧受到的高频电流之间不连续的最大时间间隔,即对应工频的相角差。
27:影响相差高频保护两侧相位特性的主要因素有哪些?
答:系统两侧等值电源电动势的相角差,系统运行方式和系统阻抗角的不同,电流互感器和保护装置的误差,高频信号从一端送到对端的时间延迟等。
28:相差高频保护三跳停信回路断线或接触不良,将会引起什么结果?
答:会引起结果:(1)空投故障线路,若对侧装置停信回路断线,本侧高频保护将拒动;(2)运行线路发生故障,若先跳闸侧装置停信回路断线,则后跳闸高频保护可能拒动。
29:相差高频保护中,起动元件的作用是什么?
答:起动元件分灵敏和不灵敏的两种,灵敏的起动元件用来起动发信,并兼作整个装置的出口闭锁元件,不灵敏的起动比相元件,用以判别区内或区外故障。
30:整定相差高频闭锁角,应考虑哪些因素?
答:(1)高频信号有一侧传送到另一侧需要传播时间,在这个时间内将产生一个延时角,一般每100KM有6°;(2)由于电流互感器有角误差,造成线路两侧电流之间有相位差,大约7°;(3)由于装置中操作滤过器有误差角,实测大约为15°;(4)为了保证装置在穿越性故障时不动作,而增加一个余量,一般取15°。
31:相差高频保护中阻抗起动元件的整定原则是什么?
答:(1)在被保护线路末端发生三相短路时应有足够的灵敏度;(2)能可靠躲过正常运行时的最小负荷阻抗,即外部故障切除后,在最小负荷阻抗作用下阻抗元件能可靠返回。
32:相差高频保护高定值负序电流起动元件整定原则是什么?
答:(1)躲过最大负荷电流下的不平衡电流;(2)躲过被保护线路一侧合闸带电时,由于断路器三相触头闭合不同时而出现的负序电容电流。
33:什么叫高频闭锁距离保护?简述它的动作情况。
答:有本线路的距离保护装置和一套收发信机、高频通道相配合,实现快速切除全线范围内故障的保护,称为高频闭锁距离保护。本线路区内故障,本侧负序元件和距离停信动作,对侧也同样动作,否1有否信号输入,两侧都不都不发信号,否2无否信号输入,两侧都以停信段到与1到否2到瞬间跳闸。本线路外部故障时,本侧负序起动元件和距离停信段动作,但对侧仅负序元件动作,距离停信段不动作,对侧发信号,使本侧否2有信号输入,两侧都不能跳闸。
34:相差高频保护中采用I1+KI2操作滤过器的特点是什么?
答:(1)在对称短路时比较正序电流的相位,在不对称短路时,主要比较负序电流的相位,充分发挥了负序电流相位不受负荷电流影响的优点;(2)I1+KI2能和负序电流起动元件实现灵敏度配合,即只要负序电流元件起动,必定有足够的操作电流,保证正半周发信,负半周停信。除了系统发生断线加接地的复杂故障外,I1+KI2都能正确判断区内、区外故障。
35:在相差高频保护中,装置本身积分闭锁角和装置接入通道实测闭锁角为什么不一样?
答:装置本身的闭锁角是指比相积分时间,而装置接入通道实测闭锁角,是装置收信输出回路中两侧高频实际的空挡,由于收信滤波回路影响高频信号的方波,使波形产生畸变,出现
了所谓的拖“尾巴”现象,从而使收信回路输出的方波比变大,与通道上的高频信号方波不对应,两侧同时发信时,收信输出出现了所谓的方波重叠,这是实测角大的原因。
44:什么叫高频保护?
答:高频保护就是将线路两端的电流相位或功率方向转化为高频信号,然后利用输电线路本身构成一高频电流通道,将此信号送至对端,以次比较两端电流相位或功率方向的一种保护。
45:在高压电网中,高频保护的作用是什么?
答:高频保护用在远距离高压输电线路上,对被保护线路上任一点各类故障均能瞬时由两侧切除,从而能提高电力系统运行的稳定性和重合闸的成功率。
46:相差高频保护有何特点?
答:(1)在被保护线路两侧各装半套高频保护,通过高频信号的传送和比较,以实现保护的目的,它的保护区只限于本线路,其动作时限不需要相邻元件保护相配合,在被保护线路全长范围内发生各类故障,均能无时限切除;(2)因高频保护部反应被保护线路以外的故障,不能做下一段线路的后备保护,所以线路上海需装设其他保护做本段线路的后备保护;(3)相差高频保护选择性好,灵敏度高,广泛用在110-220KV及以上高压输电线路上做保护。
47:在高频保护中采用远方起动发信,其作用是什么?
答:利用远方起动发信作用:(1)可保证两侧起动发信与开放比相回路间的配合;(2)可进一步防止保护装置在区外故障时的误动作;(3)便于通道检查。
94:高频保护的收发信机工作在长期发信方式有何优缺点?
答:长期工作在发信方式,收发信机经常处在工作状态,可省去起动元件,从而使保护装置简化并有利于提高灵敏度和动作速度,发信机和高频通道可连续得到监视,但是连续发信对相邻通道的干扰问题严重。
95:高频保护的收发信机工作在故障发信方式有何优缺点?
答:工作在故障发信方式,收发信机经常处在不工作状态,对相邻通道的干扰比较小,可延长收发信机的寿命,但是继电部分必须设置能满足一定要求的起动元件,而且需要定期起动收发信机以检查收发信机和通道的完好性。
92:高频保护的通道由哪几部分组成?
答:由高频阻波器、耦合电容器、连接滤波器、高频电缆,接地刀闸与放电间隙及收、发讯机组成。
5:变压器纵差动保护中不平衡电流产生的原因?减小不平衡电流的主要措施?
答:原因(1)计算变比与实际变比不一致(2)变压器带负荷调节分接头(3)电流互感器
传变误差(4)变压器励磁电流。
措施:(1)计算变比与实际变比不一致产生的不平衡电流的补偿。(2)减少因电流互感器性能不同引起的稳态不平衡电流。(3)减小电流互感器暂态不平衡电流。
6:发电机可能发生哪些故障?
答:定子绕组相间短路;定子绕组单相匝间短路;定子绕组单相接地;转子回路一点或两点接地;发电机失磁。
12:励磁涌流:当变压器空载投入或外部故障切除后电压恢复时,变压器电压从零或很小的数值突然上升到运行电压的暂态过程中,变压器可能会严重饱和,产生很大的暂态励磁电流,这个暂态励磁电流即为励磁涌流。
54:为什么有些大容量变压器及系统联络变压器用负序电流和单相式低电压起动的过电流保护作为后备保护?
答:(1)在发生不对称短路时,其灵敏度高;(2)在变压器后不对称短路时,其灵敏度与变压器的接线方式无关。
61:变压器的瓦斯保护在运行中应注意什么问题?
答:瓦斯继电器接线端子处不应渗油,端子盒应能防止雨、雪和灰尘的侵入,电源及其二次回路要有防水、防油和防冻的措施,并要在春秋二季进行防水、防油和防冻检查。
80:变压器差动保护回路的不平衡电流主要是由哪些因素造成的?
答:(1)两侧电流互感器的型号不同;(2)两侧电流互感器的变化不同;(3)变压器的各侧绕组的接线方式不同;(4)变压器的励磁涌流;(5)运行中改变变压器的调压分接头。
81:电力变压器的瓦斯保护有哪些优缺点?
答:优点:结构简单,动作迅速,灵敏度高,能反应变压器邮箱内各种相间短路和匝间短路的匝数很少时,故障回路的电流虽很大,可能造成严重过热,但引出线外部相电流的变化可能很小,各种反应电流量的保护都难以动作,瓦斯保护对于切除这类故障有其特殊的优越性。缺点:不能反应变压器油箱外部的故障,如套管及引出线故障,因此,变压器不能用它作为唯一的主保护。
82:变压器差动保护与瓦斯保护各保护何种故障?能否相互代替?
答:变压器的差动保护是防御变压器绕组和引出线的相间短路,以及变压器的大接地电流系统侧绕组和引出线的接地故障的保护,瓦斯保护是防御变压器油箱内部各种故障和油面降低的保护,特别是它对于变压器绕组的匝间短路具有显著的优点,但不能反应油箱外部的故障,故两者不能互相代替。
88:变压器过负荷保护起何作用?
答:为防御变压器因过负荷造成异常运行,而装设保护,变压器的过负荷电流,在大多数情况下,都是三相对称的,故过负荷保护只要接入一相电流,电流继电器来实现,并进过一定的延时作用于信号,选择保护安装在哪一侧时,要考虑它能够反映变压器所有各侧线圈过负荷情况。
89:变压器运行中会出现哪些故障?
答:变压器的故障,可分为油箱内部故障和外部故障。内部故障:主要为变压器内部相间短路、单相匝、层间短路和单相接地故障。外部故障:主要为绝缘套管和引出线上相间短路和单相接地故障。
62:停用接有备用电源自投装置低压启动元件的电压互感器时,应注意什么?
答:应先将自投装置退出运行,然后停无压启动回路的电压互感器,以防自投装置误动作。
73:什么是感应型功率方向继电器的潜动?为什么会出现潜动?
答:当感应型功率方向继电器仅在电流圈或电压线圈通电而产生转矩引起可动系统的转动的现象称为潜动,潜动主要是由于继电器的磁系统不对称而引起的。
78:电压互感器故障对继电保护有什么影响?
答:电压互感器二次回路经常发生的故障有:熔断器熔断,隔离开关辅助接点接触不良,二次接线松动等。故障的结果是使继电保护装置的电压降低或消失,对于反映电压降低的保护继电器和反映电压、电流相位关系的保护装置,比如方向保护等可能会造成误动。
79:电流互感器为什么不允许二次开路运行?
答:运行中的电流互感器出现二次回路开路时,二次电流变为零,其去磁作用消失,此时一次电流将全部用于励磁,在二次绕组中感应出很高的电动势,其峰值可达几千伏,严重威胁人身和设备的安全,再者,一次绕组产生的磁化力使铁芯骤然饱和,有功损耗增大,会造成铁芯过热,甚至可能烧坏电流互感器,因此在运行中电流互感器的二次回路不允许开路。
77:为什么有些电压互感器二次回路的某一相熔断器两端要并联电容器?
答:这是因为在电压互感器的二次侧接有失压误动的保护装置,为了防止该保护误动,一般设有断线闭锁元件,在出现失压现象时,闭锁元件动作将保护闭锁,在某一相熔断器两端并联电容器的目的是,在电压互感器二次回路的三相熔断器同时熔断时,使断线闭锁装置可靠地动作。
发电机的不正常运行状态及保护方式?
答:不正常运行状态:(1)过负荷(2)外部短路引起的过电流(3)负序过电流或过负荷(4)
励磁回路过负荷(5)过电压(6)逆功率
保护装置:各种过电流保护、负序过电流保护
发电机的常见故障及其保护方式?
答:常见故障:(1)定子绕组的相间短路(2)接地短路及匝间短路(3)转子绕组的一点、两点接地短路。(4)失磁
保护方式:(1)反应相间短路的纵差动保护(2)反应相间接地故障的接地保护(3)匝间短路保护(4)励磁回路一点接地保护(5)励磁回路两点接地保护(6)失磁保护
37:发电机为什么要装设负序电流保护?
答:电力系统发生不对称短路或者二相不对称运行时,发电机定子绕组中就有负序电流这个电流在发电机气隙中产生反向磁场,相对于转子为两倍同步转速。因此在转子部件中出现倍频电流,该电流使得转子上电流密度很大的某些部位造成转子局部灼伤严重时可能使护环受热松脱,使发电机造成重大损伤,另外100HZ的振动。为了防止上述危害发电机的问题发生,必须设置负序电流保护。
38:为什么大容量发电机应采用负序反时限过流保护?
答:负荷或系统的不对称,引起负序电流流过发电机定子绕组,并在发电机空气隙中建立负序旋转磁场,使转子感应出两倍频率的电流,引起转子发热,大型发电机由于采用了直接冷却式,使其体积增大比容量增大要小,同时,基于经济和技术上的原因,大型机组的热容量裕度一般比中小型机组小,因此,转子的负序附加发热更应该注意,总的趋势是单机容量越大,A值越小,转子承受负序电流的能力越低,所以要特别强调对大型汽轮机的负序保护,发电机允许负序电流的持续时间关系式为A=(I2)^2*t,I2越大,允许的时间越短,I2越小,允许的时间越长,由于发电机对I2的这种反时限特性,故在大型机组上应用负序反时限过流保护。
39:发电机失磁后,机端测量阻抗如何变化?
答:发电机正常运行时,向系统输送有功功率和无功功率,功率因角为正,阻抗在第一象限,失磁后,无功功率由正变负,功率因角逐渐由正值向负值变化,测量阻抗向第四象限过滤,发电机失磁后进入异步运行时,机端测量阻抗将进入临界失步圆内。
40:发电机失磁后,对系统和发电机本身有何不良影响?
答:(1)发电机失磁后,Φ角在90°以内时,输出功率基本不变,无功功率的减少也较缓慢,但Φ>=90°时,发电机将从系统吸收无功功率;(2)若发电机正常运行时向系统送无功功率Q1失磁后,从系统吸收无功功率为Q2,则系统将出现Q1+Q2的无功差额,从而引起电压下降,当系统无功不足时,电压下降严重,有导致系统电压崩溃的危险;(3)发电机失磁后会导致失步运行,出现转差频率f的电流,从而产生附加温升,危及转子安全;(4)发电
机失磁后,由于异步运行,定、转子都将受到较大的冲击力,又因转速较高,机组将受到很大的振动。
48:发电机失磁保护动作之后是否要立即动作停机与系统解列?
答:大型机组的励磁系统环节多,开关误动或人为过失造成低励和失磁的原因较复杂,低励和失磁后,发电机定子回路的参数不会突然发生变化,而转子回路的参数可能发生突然变化,但大机组突然跳闸会给机组本身造成很大冲击,对电力系统也是一个扰动,所以大型发电机组在失磁后,可采用另一种措施,即监视母线电压,当电压高于允许值时,不应立即停机,而先切换励磁电源,降低原动力出力,并随即检查失磁的原因,并消除,使机组恢复正常,如是低励,应在保护动作后迅速将灭磁开关跳闸。
49:失磁保护判据的特征是什么?
答:(1)无功功率方向改变;(2)超越静稳边界;(3)进入异步边界。
50:大型发电机定子接地保护应满足哪几个基本要求?
答:(1)故障点电流不应超过安全电流;(2)有100%保护区;(3)保护区内任一点发生接地故障时,保护应有足够的灵敏度。
58:发电机的失磁保护为什么要加装负序电压闭锁装置?
答:在电压互感器一相断线或两相断线及系统非对称性故障时,发电机的失磁保护可能要动作,为了防止失磁保护在以上情况下误动,加装负序电压闭锁装置,使发电机失磁保护在发电机真正失磁、反映失磁的继电器动作而负序电压闭锁继电器不动作时动作。
59:大容量发电机为什么要采用100%定子接地保护?并说明附加直流电压的100%定子绕组单相接地保护的原理?
答:利用零序电流和零序电压原理构成的接地保护,对定子绕组都不能达到100%的保护范围,在靠近中性点附近有死去,而实际上大容量的机组,往往由于机械损伤或水冷系统的漏水原因,在中性点附近也有发生接地故障的可能,如果对之不能及时发现,就有可能使故障扩展而造成严重损坏发电机事故,因此,在大容量的发电机上必须设100%保护区的定子接地保护。发电机正常运行时,电流继电器线圈中没有电流,保护不动作。当发电机定子绕组单相接地时,直流电压通过定子回路的接地点,加到电流继电器上,使之有电流通过而动作,并发出信号。
60:发电机励磁回路为什么要装设一点接地和两点接地保护?
答:发电机励磁回路一点接地,虽不会形成故障电流通路,从而给发电机造成直接危害,但要考虑第二点接地的可能性,所以由一点接地保护发出信号,以便加强检查、监视。当发电机励磁回路发生两点接地故障时,由于故障点流过相当大的故障电流而烧伤发电机转子本体,由于部分绕组被短接,励磁绕组中电流增加,可能因过热而烧伤,由于部分绕组被短接,
使气隙磁通失去平衡,从而引起机组震动,汽轮机还可能使轴系和汽轮机磁化,所以在一点接地后要投入两点接地保护,以便发生两点接地时经延时后动作停机。
83:发电机为什么要装设负序电流保护?
答:电力系统发生不对称短路或者三相不对称运行时,发电机定子绕组中就有负序电流,这个电流在电动机气隙中产生反向旋转磁场,相对于转子为两倍同步转速,因此在转子部件中出现倍频电流,该电流使得转子上电流密度很大的某些部位造成转子局部灼伤,严重时可能使护环受热松脱,使发电机造成重大损伤,另外100HZ的振动。为了防止上述危害发电机的问题发生,必须设置负序电流保护。
84:发电机失磁后,机端测量阻抗会如何变化?
答:发电机正常运行时,向系统输送有功功率和无功功率,功率因数角为正,测量阻抗在第一象限。失磁后,无功功率由正变负,角逐渐由正值向负值变化,测量阻抗向第四象限过度,发电机失磁后进入异步运行时,机端测量阻抗将进入临界失步圆内,并最后在X轴上落到(-Xd′)至(-Xd)范围内。
85:如何防止失磁保护误动?
答:(1)将可能发生的误动原因作为辅助判据和闭锁条件,从装置及回路上改进;(2)根据机组特点及参数,作好整定计算;(3)认真校验,整定。新投入机组的保护装置,最好在机组上做一次真机实验。
86:发电机励磁回路为什么要安装一点接地和两点接地保护?
答:发电机励磁回路一点接地,虽不会形成故障电流通路,从而给发电机造成直接的危害,但要考虑第二点接地的可靠性,所以由一点接地保护发出信号,以便加强检查和监视。当发电机励磁回路发生两点接地故障时,由于:(1)故障点流过相当大的故障电流而烧伤电机转机本体;(2)部分绕组被短接,励磁绕组中电流增加,可能因过热而烧伤;(3)部分绕组别短接,使轴承和气隙磁通失去平衡,从而引起机组振动,汽轮机还可使轴承和气机磁化,所以在转子一点接地后腰投入两点接地保护,以便发生两点接地时经延时后动作停机。
63:发电机横差保护回路所流过的不平衡电流是什么原因造成的?
答:(1)发电机电动势波形畸变,在定子绕组中所产生的三次谐波电流;(2)发电机的各相电动势不对称所产生的零序电流。
1:继电保护快速切除故障对电力系统有哪些好处?
答:(1)提高电力系统的稳定性;(2)电压恢复快,电动机容易自并迅速恢复正常,从而减少对用户的影响;(3)减轻电气设备的损坏程度,防止故障进一步扩大;(4)断路点易于去游离,提高重合闸的成功率。
21:对继电保护的基本要求,并简要说明各要求的含义。
答:(1)可靠性:不误动,不拒动。(2)选择性:保护装置动作时,在可能最小的区间内将故障从电力系统中断开,最大限度地保证系统中无故障部分仍能继续安全运行。(3)速动性:尽可能快地切除故障,以减少设备及用户在大短路电流、低电压下运行的实践,降低设备的损坏程度,提高电力系统并列运行的稳定性。(4)灵敏性:在规定的保护范围内部故障时,在系统任意的运行条件下,无论短路点的位置、短路的类型如何,以及短路点是否有过度电阻,当发生短路时都能敏锐感觉、正确反应。
96: 继电保护的作用(基本任务):
(1)自动、迅速、有选择地将故障元件从电力系统中切除,使故障元件免于继续遭到损坏,保证其他无故障部分迅速恢复正常运行;(2)反应电力设备的不正常运行状态,并根据运行维护条件,而动作于发出信号或跳闸,此时一般不要求迅速动作,而是根据对电力系统及其元件的危害程度规定一定的延时,以免短暂的运行波动造成不必要的动作和干扰引起的误动。
67:继电保护的用途有哪些?
答:(1)当电力系统中发生足以损坏设备或危及电网安全运行的故障时,继电保护使故障设备迅速脱离电网,以恢复电力系统的正常运行;(2)当电力系统出现异常状态时,继电保护能及时发出报警信号,以便运行人员迅速处理,使之恢复正常。
68:什么是继电保护装置?
答:指反应电力系统中各电气设备发生的故障或不正常工作状态,并用于断路器跳闸或发出报警信号的自动装置。
70:什么叫继电保护装置的灵敏度?
答:保护装置的灵敏度,指在其保护范围内发生故障和不正常工作状态时,保护装置的反应能力。
2、远后备保护和近后备保护?
答:远后被保护:下级电力元件的后备保护安装在上级元件的断路器处,它的保护范围覆盖所有下级电力元件的主保护范围,它能解决远后备保护范围内所有故障元件任何原因造成的不能切除问题。
近后备保护:它与主保护安装在同一断路器处,当主保护拒动时,由后备保护启动断路器跳闸;当断路器失灵时,由失灵保护启动跳开所有与故障元件相连的电源侧断路器。
52:保护装置中若采用晶体管或集成电路元器件,检验时应注意什么才能防止损坏元器件?
答:(1)保护屏应可靠与变电站的接地网连接;(2)规定有接地端的测试仪表,不允许直接
接到元器件回路中;(3)要有防止静电感应电源引入元器件的措施,例如工作人员接触元器件时,人身要带有接地线,测试仪表的连接线不致引入感应电源灯。
72:何谓系统的最大、最小运行方式?
答:在继电保护的整定计算中,最大运行方式是指在被保护对象末端短路时,系统的等值阻抗最小,通过保护装置的短路电流为最大的运行方式,最小的运行方式是指在上述同样短路情况下,系统等值阻抗最大,通过保护装置的短路电流为最小的运行方式。
14:中性点不接地电网中单相接地故障零序分量分布的特点:(1)零序网络由同级电压网络中元件对地的等值电容构成通路,与中性点直接接地系统由接地的中性点构成通路有极大不同,网络的零序阻抗很大;(2)在发生单相接地时,相当于在故障点产生了一个其值与故障相故障前相电压大小相等方向相反的零序电压,从而全系统都将出现零序电压;(3)在非故障元件中流过的零序电流,其数值等于本身的对地电容电流,电容性无功功率的实际方向为由母线流向线路;(4)在故障元件中流过的零序电流,其数值为全系统非故障元件对地电容电流之总和,电容性无功功率的实际方向为由线路流向母线。构成零序电压继电器、零序功率方向继电保护
1:零序电流II段与I段相配合,灵敏系数不能满足要求,解决办法?
答:(1)保持与I段保护配合,再做一个II段保护与相邻II段保护配合,时间上也配合。(2)改用接地距离保护。
4、简述多电源网络中电流保护安装原则(电流速断保护可以取消方向元件的情况?)
答:(1)能用电流整定值保证选择性的,尽量不加方向元件。(2)线路两端的保护,能在一端保护中加方向元件后满足选择性要求的,不在两端保护中加方向元件。(3)过电流保护中,当一条母线上有多条电源线路时,除动作时限最长的一个过电流保护不需要装方向元件外,其余都要装方向元件。(4)原则上都要安装方向元件。
5、为什么校验电流灵敏系数大于1?
答:因为考虑了一些不利于保护启动的因素:(1)故障点一般都不是金属性短路,而是存在有过渡电阻,使短路电流减小;(2)实际的短路电流由于计算误差或其他原因小于计算值;(3)保护装置使用的电流互感器,在短路电流通过时,一般具有负误差,使实际流入保护装置电流小于按额定变比折合的数值;(4)保护装置中的继电器,其实际启动数值具有正误差;(5)考虑一定裕度。
2:应根据哪些条件确定线路相间短路电流保护最大短路电流?
答:(1)系统运行方式:保护安装处测量到最大短路电流的运行方式;(2)短路点位置:保
护配合点;(3)短路类型:三相短路;(4)短路性质:金属线短路。
3:电力系统在什么情况下将出现零序电流?试举出4种例子。
答:电力系统在三相不对称运行状况下将出现零序电流。例子:电力变压器三相运行参数不同;电力系统中有接地故障;单相重合闸过程中的两相运行;三相重合闸和手动合闸时断路器三相不同期投入;空载投入变压器时三相的励磁涌流不相等。
7:电流保护的整定计算中采用了可靠系数、自起动系数、返回系数和灵敏系数,试说明它们的含义和作用。
答:(1)可靠系数:保证保护的选择性而引入的一个大于1的系数;作用:保证外部短路时保护的选择性;(2)自起动系数:电动机自起动电流与额定电流的比值称为自起动系数;作用:保证故障切除后非故障线路已起动的电流保护不误动;(3)返回系数:电流继电器返回电流与动作电流之比成为返回系数;作用:保证继电器起动后,当外部故障切除时继电器能可靠返回;(4)灵敏系数:衡量保护装置灵敏性的一个指标;作用:保证内部短路时保护动作的灵敏性。
8:分支系数定义为Kb=(故障线路流过的短路电流)/(前一级保护所在线路上流过的短路电流)。
10:功率方向继电器的死区:采用功率方向元件时,其正方向出口附近短路接地,故障相对地的电压很低,功率方向元件不能动作。
消除死区的办法:(1)引进记忆电路消除正向出口三相短路死区(2)采用90°接线消除两相短路死区。
15:过渡电阻:接地短路或相间短路时,短路点电流流过由相导线流入大地流回中性点或由一相流到另一相的路径中所通过的电阻。
16:电流继电器的动作电流:使电流继电器临界动作的电流值称为动作电流。
19:短路阻抗:短路点至保护安装处之间的阻抗。
20:电流继电器的返回系数:返回电流与启动电流的比值。Kre=Ire/Iop<1
23﹕试简述中性点不接地系统中单相接地故障的特点以及常用的接地保护。
答:在中性点不接地系统中发生单相接地时,在接地点要流过全系统的对地电容电流,如果此电流比较大,就会在接地点燃起电弧,引起弧光过电压,从而使非故障相的对地电压进一步升高,使绝缘损坏,形成两点或多点接地短路,造成停电事故。当单相接地时,在接地点就有一个电感分量的电流通过,此电流和原系统中的电容电流相抵消,可以减少流经故障点的电流,熄灭电弧。因此,称它为消弧线圈。
42:接地电流系统为什么不利用三相相间电流保护兼做零序电流保护,而要单独采用零序电
流保护?
答:三项式星形接线的相间电流保护,虽然也能反映接地短路,但用来保护接地短路时,在定值上要躲过最大负荷电流,在动作时间上要由用户到电源方向按阶梯原则逐级递增一个时间差来配合,而专门反应接地短路的零序电流保护,不需要按此原则来整定,故其灵敏度高,动作时限短,因线路的零序阻抗比正序阻抗大的多,零序电流保护的范围长,上下级保护之间容易配合,故一般不用相间电流保护兼做零序电流保护。
98:返回系数:返回电流与启动电流的比值,Kre=Ire/Iop≈越大越好。
100:对零序过电流保护的评价:(1)优点:零序过电流保护的灵敏度高;零序电流保护受系统运行方式变化的影响小,线路始端与末端短路时,零序电流变化显著,曲线较陡,因此零序I段保护的范围较大,也较稳定,零序II段保护的灵敏系数也易于满足要求;当系统中发生某些不正常运行状态,零序电流保护不受它们的影响;方向性零序保护没有电压死区,时限简单、可靠。(2)缺点:不能反应相间短路,受重合闸影响。
70:什么叫继电保护装置的灵敏度?
答:保护装置的灵敏度,指在其保护范围内发生故障和不正常工作状态时,保护装置的反应能力。
71:什么叫定时限过电流保护?什么叫反时限过电流保护?
答:为了实现过电流保护的动作选择性,各保护的动作时间一般按阶梯原则进行整定。即相邻保护的动作时间,自负荷向电源方向逐级增大,且每套保护的动作时间是恒定的,与短路电流的大小无关,具有这种动作时限特性的过电流保护称为定时限过电流保护。
74:相间方向电流保护中,功率方向继电器使用的内角为多少度?采用90°接线方式有什么优点?
答:相间功率方向继电器一般使用的内角围45°,采用90°接线具有以下优点:(1)在被保护线路发生各种相间短路故障时,继电器均能动作;(2)在短路阻抗角φ可能变化的范围内,继电器都能工作在最大灵敏度角附近,灵敏度比较高;在保护处附近发生两相短路时,由于引入了非故障相电压,没有电压死区。
75:零序电流保护的整定值为什么不需要避开负荷电流?
答:零序电流保护反应的是零序电流,而在负荷电流不包含(或很少包含)零序分量,故不必考虑避开负荷电流。
76:过电流保护的整定值为什么要考虑继电器的返回系数?而电流速断保护则不需要考虑?
答:过电流保护的动作电流是按避开最大负荷电流整定的,一般能保护相邻设备。在外部短路时,电流继电器可能起动,但在外部故障切除后(此时电流降到最大负荷电流),必须可
靠返回,否则会出现误跳闸。考虑返回系数的目的,就是保证在上述情况下,保护能可靠返回。电流速断保护的动作值,是按避开预定点的最大短路电流整定的,其整定值远大于最大负荷电流,故不存在最大负荷电流下不返回的问题。再者,瞬时电流断保护一旦起动立即跳闸,根本不存在中途返回问题,故电流速断保护不考虑返回系。
36:负序反时限电流保护按什么原则整定?
答:反时限特性的上限电流,可按躲过变压器高压侧两相短路流过保护装置的负序电流整定。下限按允许的不平衡电流能可靠返回整定。
73:什么是感应型功率方向继电器的潜动?为什么会出现潜动?
答:当感应型功率方向继电器仅在电流圈或电压线圈通电而产生转矩引起可动系统的转动的现象称为潜动,潜动主要是由于继电器的磁系统不对称而引起的。
比较方向圆、橄榄形、全阻抗躲振荡能力强弱?
答:橄榄强于方向圆强于全阻抗。
比较全阻抗、方向阻抗、偏移阻抗耐受过渡电阻能力?
答:全阻抗强于偏移阻抗强于方向阻抗。
22:振荡和短路的区别:(1)振荡时,没有负序分量和零序分量;短路时,长时或瞬时出现负序分量或零序分量。(2)振荡时,电气量呈周期性的变化,其变化速度与系统功角的变化速度一致,比较慢,当两侧功角摆开至180°时相当于在振荡中心发生三相短路;从短路前到短路后,其值突然速度快,短路后短路电流、各点的残余电压和测量阻抗不变。(3)振荡时,电气量呈现周期性变化,若阻抗测量元件误动作,则在一个振荡周期内动作和返回各一次,而短路时阻抗测量原件可能动作,可能不动作。8:分支系数Kb=(故障线路流过的短路电流)/(前一级保护所在线路上流过的短路电流)。
7:偏移方向阻抗继电器动作特性已知,推导比相式,动作方程?
﹣90°≤arg[(Zset-Zm)/Zm]≤90°
9:振荡中心是电力系统振荡时,电压最低的这一点。
10:相间短路阻抗继电器0°接线,UmAB=UAB,ImAB=IAB
接地阻抗继电器接线,UmA=UA,ImA=IA+K*3I0
15:三段式距离保护评价:(1)保护区稳定,灵敏度高,动作情况受电网运行方式变化的影
电力系统继电保护考试题及答案
一、1.电流保护I段的灵敏系数通常用保护范围来衡量,其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏 2.限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合,若(③ )不满足要求,则要与相邻线路限时电流速断保护配合。 ①选择性②速动性③灵敏性④可靠性 3.使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式 ③正常运行方式④事故运行方式 4.在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时,两相星形接线电流保护只切除一个故障点的几率为(② )。 ①100%②2/3 ③1/3 ④ 0 5.按900接线的功率方向继电器,若,则应为(② ) ①②③④ 6.电流速断保护定值不能保证( ② )时,则电流速断保护要误动作,需要加装方向元件。①速动性②选择性 ③灵敏性④可靠性 7.作为高灵敏度的线路接地保护,零序电流灵敏I段保护在非全相运行时需(④ )。①投入运行②有选择性的投入运行 ③有选择性的退出运行④退出运行 8.在给方向阻抗继电器的电流、电压线圈接入电流电压时,一定要注意不要接错极性,如果接错极性,会发生方向阻抗继电器(③ )的后果。 ①拒动②误动③正向故障拒动或反向故障误动④损坏 9.方向阻抗继电器的最大灵敏角是可以调节的。调节方法是改变电抗变换器(④)①原边匝数 ②副边匝数 ③原边线圈中的电阻大小④副边线圈中的电阻大小 10.距离段的动作值应按分支系数为最小的运行方式来确定,目
的是为了保证保护的(②)。①速动性②选择性 ③灵敏性④可靠性 11.相间短路的阻抗继电器采用00接线。例如时,( ② )。 ①②③④ 12.差动保护只能在被保护元件的内部故障时动作,而不反应外 部故障,具有绝对(① )。①选择性②速动性③ 灵敏性④可靠性 13.对于间接比较的高频保护,要求保护区内故障时保护动作行 为不受通道破坏的影响,应该选择的间接比较信号是(③ )。 ①允许信号②跳闸信号③闭锁信号④任意 信号 14.相高频保护用I12为操作电流,6~8,主要是考虑( ③ )相位不受两侧电源相位的影响,有利于正确比相。 ①正序电流②零序电流③负序电流④相电 流 15.高频保护基本原理是:将线路两端的电气量(电流方向或功 率方向)转化为高频信号;以( ③ )为载波传送通道实现高频信 号的传送,完成对两端电气量的比较。①微波通道②光纤通 道③输电线路④导引线 二、如图网络,试计算保护1电流速断保护的动作电流,动作时限及最小保护范围,并说明当线路长度减到20时情况如何?由此得出什么结论?已知’=1.21=0.412W, 18W。 解: = ( + z1×) ’ = ' ) 2 3 ( 1 max . . ' 1 min s A dz s Z I E Z l- ? = 60 : 20 : ’ = 2.21 () ’ = 3.98 () =19.95 () 8.92() 被保护线路的长度很短时,电流速断保护可能没有保护范围。 三、在单电源环网系统中,馈电线路过电流保护动作时限如图所示。1.计算输电线路过电流保护 动作时间;2.哪些线路过电流保护必须安装功率方向元件?如果需要安装,
电力系统继电保护简答题
是断 晃 1、零序电流速断保护的整定原则是什么?答躲过被保护线路末端发生接地短路时流过保护的最大零序电流;当系统采用单相重合闸时,应躲过非全相振荡时出现的最大 零序电流。 1、零序电流速断保护的整定原则是什么?答躲过被保护线路末端发生接地短路时流过保护的最大零序电流,躲过断路器三相触头不同期合闸所产生的最大零序电流;当系统采用单相重合闸时,应躲过非全相振荡时出现的最大零序电流。 2、方向性电流保护为什么有死区?死区由何决定?如何消除?答:当保护安装处附近发生三相短路时,由于母线电压降低至零,方向元件不动作,方向电流保护也将拒动,出现死区。死区长短由方向继电器最小动作电压及背后系统阻抗决定。消除方法常采用记忆回路。 3、何谓功率方向继电器90°接线方式?它有什么优点答:是指在三相对称的情况下,当时,加入继电器的电流如和电压相位相差90°。优点:第一,对各种两相短路都没有死区,因为继电器加入的是非故障的相间电压,其值很高;第二,选择继电器的内角后,对线路上发生的各种故障,都能保证动作的方向性。 4、与变压器纵差保护相比,发电机的纵差动保护有何特点?答:与变压器相比,发电机纵差保护不存在不平衡电流大特点,但在发电机中性点及附近发生相间故障时,发电机纵差保护存在有死区,因此,保护存在有如何减小死区提高保护灵敏度的问题 45、断流器失灵保护是答案:当故障线路的继电保护动作发出跳闸脉冲后,断路器拒绝动作时,能够以较短的时限切除同一发电厂或变电所内其它有关的断路器,以使停电范围限制为最小的一种更后备保护。 答案:纵连差动保护 4、发电机的故障类型。 答案:发电机的故障类型有定子绕组相间短路,定子绕组一相的匝间短路和定子绕组单相接地;转子绕组一点接地或两点接地,转子励磁回路励磁电流消失。 5、发电机的不正常运行状态。 答案:由于外部短路电流引起的定子绕组过电流;由于负荷超过发电机额定容量而引起的三相对称过负荷;由于外部不对称短路或不对称负荷而引起的发电机负序电流和过负荷;由于突然甩负荷而引起的定子绕组过电压;由于励磁回路故障或强励时间过长而引起的转子绕组过负荷;由于汽轮机主气门突然关闭而引起的发电机逆功率等 10、什么是励磁涌流。 答案:当变压器空载投入和外部故障切除后电压恢复时,铁心中的测通迅速变为原来的2倍,铁心严重饱和,励磁电流剧烈增大,可以达到额定电流的6-8倍,这个电流就叫励磁涌流。 13、前加速的优点及适用场合。 答案:第一,能够快速地切除瞬时性故障。第二,可能使瞬时性故障来不及发展成永久性故障,提高重合闸的成功率。第三,能保证发电厂和重要变电所的母线电压在0.6—0.7倍的额定电压以上,提高电能质量。第四,使用的设备少,简单经济。 适用于35KV以下由发电厂和重要牵引变电所引出的直配线路。 14、后加速的优点。 答案:第一,第一次是有选择的切除故障,不会扩大停电范围,特别是在重要的高压电网中,一般不允许保护无选择的动作而后以重合闸来纠正。 第二,保证了永久性故障能瞬时切除,并仍然有选择性。 第三,和前加速相比,使用中不受网络结构和符合条件的限制,一般说来是有利而无害的。 18、什么是输电线的纵联保护? 答案:输电线的纵联保护,就是用某种通信通道将输电线两端的保护装置纵向连结起来,将各端的电气量传送到对端,将两端的电气量比较,以判断故障在本线路范围内还是在线路范围之外,从而决定是否切断被保护线路,理论上具有绝对的选择性。 23、电流保护的接线方式是指什么,相间短路的电流保护的接线方式有哪几种方式? 答案:电流保护的接线方式是指保护中电流继电器与电流互感器之间的连接方式。对相间短路的电流保护,目前广泛采用的是三相星型接线和两相星形接线两种方式。 25、大电流接地系统中,为什么有时加装方向继电器组成零序电流方向保护? 答案:大电流接地系统中,如线路两端的变压器中性点都接地,那么当线路上发生接地短路时,在故障点与变压器中性点之间都有零序电流流过,其情况和两侧电源供电的辐射型电网
《继电保护原理》期末试题
《继电保护原理》期末试题 一、填空题(12*2分/个=24分) 1.电器元件一般有两套保护,若主保护未动作,还有一套是后备保护 2.反应电流增大而动作的保护称为过电流保护 3.电流继电器的反馈电流和动作电流的比值成为反馈系数 4.定时限过电流保护的动作时限按阶梯原则选择。 5.继电保护装置由测量回路、逻辑回路、执行回路三部分组成 6.继电保护的可靠性是指应动作的时候动作 7.电流速断保护,即第一段保护的动作电流是按躲开本条线路末端的最大短路电流来规定的,其灵敏性是由保护的范围表征的 8.按阶梯时限保护的原则,越靠近电源端的短路电流越大,动作时间越长 9.距离保护是反映故障点至保护安装地点之间的距离(或阻抗),并根据距离的远近而确定动作时间的一种保护装置。 10.全阻抗继电器的缺点是没有方向性 11.输电线路纵差保护的范围是线路全长,故障的切除时间为零(瞬时动作) 12.比率差动特性的启动电流随电流的增大而增大 13.单相自动重合闸选项的作用选出故障相 14.相间短路的阻抗继电器,当I O =I B -I A, 则 A B U U U- = 15.线路的纵差保护是反应首端和末端电流的大小和相位的,所以它不反映相外保护 16.变压器的励磁涌流中除含有大量的直流分量,还有大量的谐波分量,其中以二次谐波为主 17.发电机正常运行,三次谐波电压机端电压大于中性点量。 18.母线保护的首要原则是安全性 19.微机保护的基本算法是计算被测电气量的幅值和相位 20.微机保护中从某一采集信号内,提出有用信号的过程叫做滤波 二、问答题(6*6分/个=36分) 1、什么叫继电保护装置,其基本任务是什么?
继电保护测试题+简答题
全国电力系统继电保护专业试题 简答题 1、简述220千伏微机保护用负荷电流和工作电压检验项目的主要内容。 2、在Y/△结线的变压器选用二次谐波制动原理的差动保护,当空载投入时,由于一次采 用了相电流差进行转角,某一相的二次谐波可能很小,为防止误动目前一般采取的是什么措施?该措施有什么缺点?如果不用二次谐波制动,则可用什么原理的差动继电器以克服上述缺点? 3、简述微机保护中光电耦合器的作用,何谓共模干扰? 4、简述母差保护动作停讯和跳闸位置停讯的作用。 5、为什么大型发电机变压器组保护应装设非全相运行保护,而且该保护必须启动断路器 失灵保护?启动失灵保护应采取那些特殊措施? 6、利用基波零序电压的发电机定子单相接地保护的特点及不足之处是什么? 7、母线上采用高内阻母线差动保护装置J,如图所示。假设在L4引出线外部发生故障, L4的一次电流为Ip,即等于线路L1、L2、L3供出的三个电流相量和。若TA不饱和,其二次绕组将供出电流为Is(在电流表A上)。如果该TA完全饱和,其二次绕组将不向外供给电流,问此时流过电流表A的电流有多大?为什么? 8、 注:现场两侧都还有一组闲置的TA可以利用。 9、如图所示,A变电所AB线路有一相断开,画出零序电压分布图,分析该线路高频闭锁 零序方向保护装置J使用的电压互感器接在母线侧(A)和线路侧(Aˊ)有何区别? A、B两侧均为大电流接地系统。 10、电压互感器和电流互感器在作用原理上有什么区别? 11、什么叫匹配? 在高频保护中高频电缆特性阻抗ZC2=100Ω,220KV输电线路的特性阻 抗ZC1=400Ω,在高频通道中如何实现匹配? 12、大电流接地系统中,为什么有时要加装方向继电器组成零序电流方向保护?
2016继电保护重点及答案
2016继电保护重点及答案
2016年继电保护复习重点 2016继电保护试卷题型为填空题20*1’(20%)、简答题5*6’(30%)、论述分析题3*10’(30%)、计算题1*20’(20%)主要复习大纲如下: 1.继电保护装置的定义 答:继电保护装置指能反应电力系统中的电气设备发生故障时不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。2.主、后备保护定义 答:主保护是指能以较短时限切除被保护线路(或元件)全长上的故障的保护装置。 考虑到主保护或断路器可能拒动而配置的保护,称为后备保护。 当电气元件的主保护拒动时,由本元件的另一套保护起后备作用,称为近后备。 当主保护或其断路器拒动时,由相邻上一元件的保护起后备作用称为远后备。 3.电力系统故障类型 答:三相短路、两相短路、两相接地短路、单相接地短路。 危害:三相短路>两相接地短路>两相短路>单相接地短路
概率:三相短路<两相接地短路<两相短路<单相接地短路 4.保护装置的构成 答:继电保护装置由测量比较元件、逻辑判断元件和执行输出元件组成 5.继电保护四性及其含义 答:可靠性:可靠性包括安全性和信赖性。其主要取决于保护装置本身的制作质量、保护回 路的连接和运行维护的水平。 选择性:指保护装置动作时,在最小的区间 内将故障从电力系统中断开,最大限度的保 证系统中无故障部分仍能继续安全运行。 速动性:指尽可能地切除故障,以减少设备 及用户在大短路电流、低电压下运行时间,降低设备的损坏程度,提高电力系统并列运 行的稳定性。 灵敏性:指对于其保护范围内发生故障或不正常运行状态的反应能力。 6.返回系数定义 答:返回电流与动作电流的比值称为继电器的返回系数。电流继电器的返回系数一般取值为0.85-0.9 7.最大运行方式、最小运行方式
电力系统继电保护原理期末考试试题及详细答案
一、填空题(每空1分,共18分) 1、电力系统发生故障时,继电保护装置应将 部分切除,电力系统出现不正常工作时,继电保护装置一般应 。 2、继电保护的可靠性是指保护在应动作时 ,不应动作时 。 3、瞬时电流速断保护的动作电流按大于本线路末端的 整定,其灵敏性通常用 来表示。 4、距离保护是反应 的距离,并根据距离的远近确定 的—种保护。 5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中, 受过渡电阻的影响最大, 受过渡电阻的影响最小。 6、线路纵差动保护是通过比较被保护线路首末端电流的 和 的原理实现的,因此它不反应 。 7、在变压器的励磁涌流中,除有大量的直流分量外,还有大量的 分量,其中以 为主。 8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动,即 , 和 。 二、单项选择题(每题1分,共12分) 1、电力系统最危险的故障是( )。 (A )单相接地 (B )两相短路 (C )三相短路 2、继电保护的灵敏系数sen K 要求( ) 。 (A ) 1sen K < (B )1sen K = (C )1sen K > 3、定时限过电流保护需要考虑返回系数,是为了( )。 (A )提高保护的灵敏性 (B )外部故障切除后保护可靠返回 (C )解决选择性 4、三段式电流保护中,保护范围最小的是( ) (A )瞬时电流速断保护 (B )限时电流速断保护 (C )定时限过电流保护 5、三种圆特性的阻抗继电器中, ( )既能测量故障点的远近,又能判别故障方向 (A )全阻抗继电器; (B )方向圆阻抗继电器; (C )偏移圆阻抗继电器 6、有一整定阻抗为860set Z =∠?Ω的方向圆阻抗继电器,当测量阻抗430m Z =∠?Ω 时,该继电器处于 ( )状态。 (A )动作 (B )不动作 (C )临界动作 7、考虑助增电流的影响,在整定距离保护II 段的动作阻抗时,分支系数应取
中北大学继电保护考试继电保护简答题(直接打印)
继电保护装置的概念。 答:能反应电力系统中电气设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。 常见的不正常工作状态。 答:所有的等式约束条件均满足,部分的不等式约束条件不满足但不是故障的电力系统工作状态称为不正常工作状态。常见的不正常工作状态类型:过电压、频率降低、频率升高、过电压、系统发生震荡。 电力系统继电保护的基本任务。 答:(1)自动、迅速、有选择性地将故障元件从电力系统中切除,使故障元件免于继续遭到损坏,保证其他无故障部分迅速恢复正常运行。 (2)反应电气设备的不正常运行状态,并根据运行维护条件,而动作于发出信号或跳闸。此时一般不要求迅速动作,而是根据对电力系统及其元件的危害程度规定一定延长时间。以免暂短的运行波动造成不必要的动作和干扰引起的误动。 讨论对继电保护装置的基本要求是什么?各个要求的内容是什么? 答:对动作于跳闸的继电保护,在技术上一般应满足四个基本要求:选择性、速动性、灵敏性、可靠性,即保护的“四性”。 可靠性是指发生了属于它该动作的故障,它能可靠动作,即不发生拒绝动作,简称拒动(信赖性);而在不该动作时,它能可靠不动,即不发生错误动作,简称误动(安全性)。 选择性是指电力系统发生故障时,保护装置仅将故障元件切除,而使非故障元件仍能正常运行,以尽量缩小停电范围。即最靠近短路点的断路器跳闸。 速动性是要求继电保护装置以尽可能短的时限将故障切除,以减少用电设备的损坏程度,提高电力系统并列运行的稳定性。 灵敏性指对于其保护范围内发生故障或不正常运行状态的反应能力。 动作于跳闸的继电保护的四个基本技术要求的含义。 答:1、可靠性:包括安全性和信赖性,是对继电保护性能的最根本要求。安全性是指不发生误动作,信赖性是指不发生拒绝动作。2、选择性:指保护装置动作时,在可能最小的区间内将故障从电力系统中断开,最大限度地保证系统中无故障部分仍能继续安全运行。3、速度性:尽可能快地切除故障,以减少设备及用户在大电路电流,低电压下运行时间,降低设备的损坏程度,提高电力系统并列运行的稳定性。4、灵敏性:是指对于其保护范围内发生故障或不正常运行状态的反应能力。 三段式电流保护的整定原则。 答:一段的整定(电流速断保护)原则:按照躲过本线路末端的最大短路电流,动作时间理论上为0,但是实际中应该是保护装置发出信号直到断路器完全断开。二段的整定(限时电流速断保护)原则:躲开下级各相邻元件电流速断保护的最大动作范围来整定,动作时间时0.5--0.3秒。电流三段的整定(定时限过电流保护)原则是:躲开本元件最大负荷电流来整定,动作时间按照阶梯型原则整定,即是从同一方向的最后一个三段保护算起,倒着往上数t=0,t1=0+0.5,t2=0+0.5+0.5,以此类推,每上一级得电流三段动作时间都比下一相邻线路的时间多一个时间等级0.5秒 电流保护的接线方式。 答:电流保护的接线方式是指保护中的电流继电器与电流互感器之间的连接方式。对相间短路的电流保护,根据电流互感器的安装条件,目前广泛使用的是三相星形接线和两相星形接线两种接线方式。
继电保护简答题
1.具有制动特性的差动继电器能够提高灵敏度的原因:流入差动继电器的不平衡电流 与变压器外部故障时的穿越电流有关。穿越电流越大,不平衡电流也越大,具有制动特性的差动继电器正式利用这个特点,在差动继电器中引入一个能够反应变压器穿越电流大小的制动电流,继电器的动作电流不再是按躲过最大穿越电流整定,而是根据实际的穿越电流自动调整。 2.最大制动比:差动继电器动作电流和制动电流之比。 3.三相重合考虑两侧电源同期问题的原因:三相重合时,无论什么故障均要切除三相 故障,当系统网架结构薄弱时,两侧电源在断路器跳闸以后可能失去同步,故需要考虑两侧电源的同期问题。 4.单相重合闸不需要考虑同期问题的原因:单相故障只跳单相,使两侧电源之间仍然 保持两相运行,一般是同步的,故不需考虑同期问题。 5.输电线路纵联电流差动保护在系统振荡、非全相运行期间不会误动的原因:系统振 荡时线路两侧通过同一个电流,与正常运行及外部故障时的情况一样,差动电流为量值较小的不平衡电流,制动电流较大,选取适当的制动特性,就会保证不误动作; 非全相运行时,线路两侧电流也为同一个电流,电流纵联差动保护也不会误动作。 6.负荷阻抗:指电力系统正常运行时,保护安装处的电压(近似为额定电压)与电流 (负荷电流)的比值。正常运行时电压较高、电流较小、功率因数高,负荷阻抗量值较大。 7.短路阻抗:指电力系统发生短路时,保护安装处电压变为母线残余电压,电流变为 短路电流,此时测量电压与测量电流的比值。即保护安装处与短路点之间一段线路的阻抗,其值较小,阻抗角较大。 8.系统等值阻抗:单个电源供电时为保护安装处与背侧电源点之间电力元件的阻抗和; 多个电源供电时为保护安装处断路器断开的情况下,其所连接母线处的戴维南等值阻抗。即系统等值电动势与短路电流的比值,一般通过等值、简化的方法求出。9.继电保护装置及其作用:指能反应电力系统中设备发生故障或不正常运行状态,并 动作于断路器跳闸或发出信号的一种自动装置。其作用:①电力系统正常运行时不动作;②电力系统不正常运行时发出报警信号,通知工作人员处理,使其尽快恢复正常运行;③电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点的断路器发出跳闸指令,将故障部分与电网其他部分隔离。10.构成距离保护必须用各种环上的电压、电流作为测量电压和电流的原因:在三相电 力系统中,任何一相的测量电压与测量电流之比都能算出一个测量阻抗,但是只有故障环上的测量电压、电流之间才满足关系U m=I m Z m=I m Z k=I m Z1L k,即由它们算出的测量阻抗才等于短路阻抗,才能够正确反应故障点到保护安装处的距离。用非故障环上的测量电压、电流也可算出一个测量阻抗,但它与故障距离之间没有直接的关系,不能正确反应故障距离,故不能构成距离保护。 11.变压器纵联差动保护中,不平衡电流产生的原因:①变压器两侧电流互感器的计算 变比与实际变比不一致;②变压器带负荷调节分接头;③电流互感器有传变误差; ④变压器的励磁电流。
继电保护试卷3(试题、答案1-7)
华南理工大学广州学院 2011–2012学年度第二学期期末考试 《继电器保护原理课程》试卷(C卷答卷) 学校:专业层次:本科 学号:姓名:座号: 注意事项:1.本试卷共五大题,满分100分,考试时间120分钟,闭卷; 2.考前请将密封线内各项信息填写清楚; 、所有试卷 、试卷内容 (√) ) (×) ×) 8.能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流。(×) 9.采用900接线的功率方向继电器,两相短路时无电压死区。(√) 10.发电机纵差保护的保护范围为发电机的定子绕组,不包括起引出线。(×) 11.对于反应零序电压的发电机定子绕组单相接地保护,故障点越靠近发电机定子绕组中性点接地时,保护的灵 敏度越高。(×) 12.相差高频保护能作相邻元件的后备保护。(×) 13.距离保护接线复杂,可靠性比电流保护高,这是它的主要优点。(×) 14.在微机保护中采样和采样保持是分别由不同模块电路来实现的。(×) 15.长线路的测量阻抗受故障点过渡电阻的影响比短线路大。(×)
