SMT常见不良分析
SMT不良分析
SMT不良分析产生的缘故：1：人工手贴贴反2：来料有个别反向3；机器FEEDER坏或FEEDER振动过大〔导致物料反向〕振动飞达4：PCB板上标示不清晰〔导致作业员难以判定〕5：机器程式角度错6：作业员上料反向〔IC之类〕7：核对首件人员粗心，不能及时发觉问题8：炉后QC也未能及时发觉问题计策：1：对作业员进行培训，使其能够正确的辨别元器件方向2：对来料加强检测3：修理FEEDER及调整振动FEEDER的振动力度〔并要求作业员对此物料进行方向检查〕4：在生产当中要是遇到难以判定元器件方向的。
一定要等工程部确定之后才能够批量生产，也能够SKIP5：工程人员要认真核对生产程式，并要求对首件进行全检〔专门要注意有极性的元件〕6：作业员每次换料之后要求IPQC核对物料〔包括元件的方向〕并要求作业员每2小时必须核对一次物料7：核对首件人员一定要细心，最好是2个或以上的人员进行核对。
〔假如有专门的IPQC的话也能够要求每2小时再做一次首件〕8：QC检查时一定要用放大镜认真检查〔对元件数量多的板尽量使用套版〕少件〔缺件〕产生的缘故：1：印刷机印刷偏位2：钢网孔被杂物或其它东西给堵塞〔焊盘没锡而导致飞件〕3：锡膏放置时刻太久〔元器件不上锡而导致元件飞件〕4：机器Z轴高度专门5：机器NOZZLE上有残留的锡膏或胶水〔现在机器每次都能够识别但物料放不下来导致少件〕6：机器气压过低〔机器在识别元件之后气压低导致物料掉下〕7：置件后零件被NOZZLE吹气吹开8：机器NOZZLE型号用错9：PCB板的弯曲度已超标〔贴片后元件弹掉〕10：元件厚度差异过大11：机器零件参数设置错误12：FEEDER中心位置偏移13：机器贴装时未顶顶针14：炉前总检碰撞掉落计策：1：调整印刷机〔要求印刷员对每一PCS印刷好的进行检查〕2：要及时的清洗钢网〔一样5-10PCS清洗一次〕3：按照〔锡膏储存作业指导书〕作业，锡膏在常温下放置一定不能超过24小时4：校正机器Z轴〔不能使机器NOZZLE放置零件时Z轴离PCB板过高。
SMT产品常见不良及其原因分析_产品不良的分类
SMT产品常见不良及其原因分析_产品不良的分类SMT 产品常见不良及其原因分析_产品不良的分类SMT 常见不良及其原因分析一. 主要不良分析主要不良分析.锡珠(Solder Balls)：1. 丝印孔与焊盘不对位，印刷不精确，使锡膏弄脏PCB 。
2. 锡膏在氧化环境中暴露过多、吸空气中水份太多。
3. 加热不精确，太慢并不均匀.4. 加热速率太快并预热区间太长。
5. 锡膏干得太快。
6. 助焊剂活性不够。
7. 太多颗粒小的锡粉。
8. 回流过程中助焊剂挥发性不适当。
锡球的工艺认可标准是：当焊盘或印制导线的之间距离为0.13mm 时，锡珠直径不能超过0.13mm ，或者在600mm平方范围内不能出现超过五个锡珠。
锡桥(Bridge solder)：1. 锡膏太稀, 包括锡膏内金属或固体含量低、摇溶性低、锡膏容易榨开.2. 锡膏颗粒太大、助焊剂表面张力太小.3. 焊盘上太多锡膏.4. 回流温度峰值太高等.开路(Open):1. 锡膏量不够.2. 组件引脚的共面性不够.3. 锡湿不够(不够熔化、流动性不好) ，锡膏太稀引起锡流失.4. 引脚吸锡(象灯芯草一样) 或附近有联机孔. 引脚吸锡可以通过放慢加热速度和底面加热多、上面加热少来防止.5. 焊锡对引脚不熔湿, 干燥时间过长引起助焊剂失效、回流温度过高/时间过长引起氧化.6. 焊盘氧化, 焊锡没熔焊盘.墓碑(Tombstoning/Part shift):墓碑通常是不相等的熔湿力的结果，使得回流后组件在一端上站起来, 一般加热越慢，板越平稳，越少发生。
降低装配通过183° C 的温升速率将有助于校正这个缺陷。
空洞:是锡点的X 光或截面检查通常所发现的缺陷。
空洞是锡点内的微小“气泡”, 可能是被夹住的空气或助焊剂。
空洞一般由三个曲线错误所引起：不够峰值温度；回流时间不够；升温阶段温度过高。
造成没挥发的助焊剂被夹住在锡点内。
这种情况下，为了避免空洞的产生，应在空洞发生的点测量温度曲线，适当调整直到问题解决。
SMT常见障碍及原因分析
SMT常见障碍及原因分析引言本文档旨在分析SMT（表面贴装技术）常见障碍及其原因，帮助读者了解和解决可能出现的问题。
SMT是一种常用的电子元件安装技术，但在实践中常常遇到一些挑战和障碍。
通过深入分析这些障碍及其产生的原因，我们可以更好地发展解决方案，以提高SMT的效率和可靠性。
常见障碍及原因分析1. 部件丢失或错位原因分析：- 复印件问题：复印件质量不佳或被污染。
- 供应链问题：供应商错误地发送错误的零件，导致部件丢失或错位。
- 操作错误：操作人员在组装过程中未注意到部件的正确位置或固定不当。
2. 焊接不良或不完整原因分析：- 材料问题：使用低质量或劣质的焊接材料，导致焊接不牢固或不完整。
- 设备问题：焊接设备故障或操作不当，导致焊接不良。
- 操作问题：操作人员没有按照正确的焊接方法进行操作，导致焊接不完整。
3. 焊盘损坏原因分析：- 设计问题：焊盘设计质量不佳，容易受到外力或温度变化的影响而损坏。
- 加工问题：焊盘加工过程中出现错误或质量控制不当，导致焊盘损坏。
- 使用问题：操作人员在焊盘使用过程中未按照正确的操作方法，导致焊盘损坏。
4. 流量控制问题原因分析：- 设备问题：流量控制设备故障或操作不当，导致流量控制失效。
- 程序设计问题：流量控制程序设计不合理或存在错误，导致无法正确控制流量。
- 材料问题：使用不合适的流量控制材料，导致流量控制不稳定或无法满足要求。
结论本文对SMT常见障碍进行了分析并列举了可能产生这些障碍的原因。
在实践中，了解和解决这些问题是提高SMT效率和可靠性的关键。
为确保SMT工艺的成功应用，建议定期检查并维护设备，选择高质量的材料和零件，并对操作人员进行培训，以保证正确操作。
SMT不良分析
常见故障分析－印刷工艺故障描述可能原因改善方案×钢网下锡膏挤渗－可能导致连锡锡膏粉末在钢网底面堆积×锡膏在钢网下堆积－钢网开口一侧处有锡膏堆积钢网/单板支撑不良、钢网清洗频率太低z 增加钢网底部擦网频率 z 检查钢网衬垫情况 z 检查单板厚度 z检查单板支撑情况 z检查印刷压力×开始出现锡膏漏印－钢网释放锡膏不完整仅当一个开口出现锡膏体积不足问题时，可以看到在该开口处有部分堵塞z 应检查钢网并清洗 z 检查单板支撑情况z检查印刷脱模分离速度×钢网到焊盘的锡膏转移不完整锡膏漏印/钢网开口堵塞z 检查助焊剂是否选择正确 z检查锡膏滚动、脱模、报废时间z 检查钢网上的锡膏量 z 检查钢网开口的清洁度 z可能需要减少锡膏粉末尺寸×印刷锡膏形状不规则锡膏从钢网开口脱模不良，所印刷锡膏形貌不良z 检查分离速度 z 检查钢网清洁度z提高印刷速度（降低锡膏粘性）z 确认锡膏未超过报废时间 z如果问题是局部性的，检查单板支撑情况×开口填充不良或漏印，所印锡膏体积低于开口体积的80％以上z钢网开口填充不良和/或锡膏脱模分离不良 z锡膏粉末尺寸分布太大 z钢网堵塞z检查印刷速度和印刷压力设置z检查锡膏是否超过报废时间、锡膏在刮刀作用下的滚动和分离情况常见故障分析－印刷工艺（续）故障描述可能原因改善方案×印刷锡膏过多－可能导致连锡印刷刮网不干净，或印刷压力太低z 加大印刷压力 z 调整分离速度z检查钢网和焊盘平整度，钢网开口锥度不良，重新认证钢网供应商 z降低钢网厚度×/√印刷外形不良“狗耳朵”，锡膏量合适，但形貌不良－可能导致回流后连锡分离速度需要调整或钢网开口外形不良，后者影响更大，钢网开口壁面积应该不大于焊盘表面积z 检查分离速度 z 检查锡膏胶粘性 z 检查钢网厚度z提高印刷速度并检查单板支撑情况×锡膏铲坑－印刷锡膏不足，呈凹型，四周锡膏量多z刮刀类型不合适z 印刷压力过大 z刮刀刀刃损伤z 确认印刷压力是否过大 z确认使用金属刮刀而非软橡胶刮刀z 检查刮刀刀刃是否有缺口 z检查钢网与PCB 接触情况 ×过印刷－所印锡膏外形超出焊盘z可能需要减少钢网开口尺寸 z可能存在钢网下锡膏挤渗z 检查焊盘/开口设计z降低印刷压力或提高印刷速度z检查钢网衬垫情况×印刷脱模后有锡膏残留在钢网开口中，单板上锡膏外形不一致z锡膏流变性变质z 需要清洗钢网 z 需要调整脱模 z锡膏粉末尺寸分布太大z钢网设计不良z检查锡膏在刮刀作用下的滚动和分离情况、锡膏是否超过报废时间z提高印刷速度（降低锡膏粘性）z 检查钢网开口的清洁度 z 检查脱模分离速度z 可能需要减少锡膏粉末尺寸 z检查开口焊盘比×锡膏桥接/外形拖尾。
SMT常见不良鱼骨图分析
对PCB板进行烘烤，去除潮气。 选用优质的焊锡材料，减少杂质含量。
错件
01
错件产生原因
02 贴片程序中未正确设置器件参数，导致机器无法 识别器件。
03 操作员未按照作业指导书操作，导致器件贴错。
错件
器件包装不良，导致取料时出现错误 。
PCB板放置位置不正确，导致取料时 出现错误。
错件
改善措施
1
smt常见不良鱼骨图分 析
目录 CONTENT
• SMT常见不良现象 • 原因分析 • 解决方案 • 预防措施
01
SMT常见不良现象
锡珠
总结词
锡珠是指在焊接过程中，多余的焊锡 在PCB板上形成的小球状焊锡。
详细描述
锡珠可能是由于焊锡量过多、焊剂过 量、加热不足或加热时间过长等原因 造成的。锡珠可能导致电路短路、元 器件短路、降低产品可靠性等问题。
错件
总结词
错件是指在SMT贴片过程中，将元器件贴错位置或贴错型号 的现象。
详细描述
错件可能是由于操作员疏忽、程序错误、标签错误等原因造 成的。错件可能导致电路功能异常、产品性能
偏位是指元器件在PCB板上的位置与设计要求存在偏差的现象。
详细描述
偏位可能是由于贴片程序错误、操作员操作失误、焊锡量不足等原因造成的。 偏位可能导致电路性能不稳定、产品可靠性降低等问题。
立碑
总结词
立碑是指SMT贴片元件的一端或两端翘起，形成类似碑文的效果。
详细描述
立碑可能是由于元件吸嘴选择不当、元件本身翘曲、焊膏量不足等因素引起的。 为了预防立碑问题，可以选用适合的元件吸嘴，确保吸力适中；加强元件存储和 使用管理，避免元件翘曲；控制焊膏的量，确保焊点饱满等。

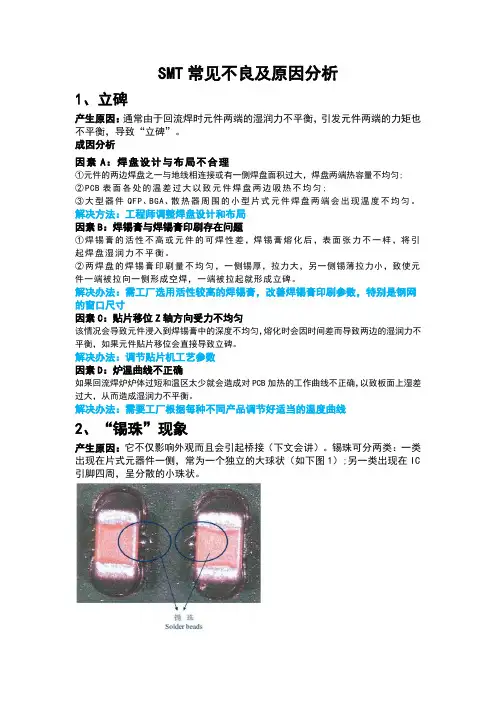

SMT常见不良及原因分析
SMT常见不良及原因分析1、立碑产生原因：通常由于回流焊时元件两端的湿润力不平衡，引发元件两端的力矩也不平衡，导致“立碑”。
成因分析因素A：焊盘设计与布局不合理①元件的两边焊盘之一与地线相连接或有一侧焊盘面积过大，焊盘两端热容量不均匀;②PCB表面各处的温差过大以致元件焊盘两边吸热不均匀;③大型器件QFP、BGA、散热器周围的小型片式元件焊盘两端会出现温度不均匀。
解决方法：工程师调整焊盘设计和布局因素B：焊锡膏与焊锡膏印刷存在问题①焊锡膏的活性不高或元件的可焊性差，焊锡膏熔化后，表面张力不一样，将引起焊盘湿润力不平衡。
②两焊盘的焊锡膏印刷量不均匀，一侧锡厚，拉力大，另一侧锡薄拉力小，致使元件一端被拉向一侧形成空焊，一端被拉起就形成立碑。
解决办法：需工厂选用活性较高的焊锡膏，改善焊锡膏印刷参数，特别是钢网的窗口尺寸因素C：贴片移位Z轴方向受力不均匀该情况会导致元件浸入到焊锡膏中的深度不均匀，熔化时会因时间差而导致两边的湿润力不平衡，如果元件贴片移位会直接导致立碑。
解决办法：调节贴片机工艺参数因素D：炉温曲线不正确如果回流焊炉炉体过短和温区太少就会造成对PCB加热的工作曲线不正确，以致板面上湿差过大，从而造成湿润力不平衡。
解决办法：需要工厂根据每种不同产品调节好适当的温度曲线2、“锡珠”现象产生原因：它不仅影响外观而且会引起桥接（下文会讲）。
锡珠可分两类：一类出现在片式元器件一侧，常为一个独立的大球状（如下图1）;另一类出现在IC 引脚四周，呈分散的小珠状。
因素A：温度曲线不正确回流焊曲线可以分为预热、保温、回流和冷却4个区段。
预热、保温的目的是为了使PCB表面温度在60～90s内升到150℃，并保温约90s，这不仅可以降低PCB 及元件的热冲击，更主要是确保焊锡膏的溶剂能部分挥发，避免回流焊时因溶剂太多引起飞溅，造成焊锡膏冲出焊盘而形成锡珠。
解决办法：工厂需注意升温速率，并采取适中的预热，使溶剂充分挥发因素B：焊锡膏的质量①焊锡膏中金属含量通常在(90±0.5)℅，金属含量过低会导致助焊剂成分过多，因此过多的助焊剂会因预热阶段不易挥发而引起飞珠；②焊锡膏中水蒸气和氧含量增加也会引起飞珠。
SMT不良因应分析
SMT不良因应分析随着SMT工艺在电子制造业中的应用越来越普及，SMT不良因应分析也愈发成为制造企业中必须面对和解决的技术难题。
本文将就SMT不良因应分析进行详细阐述，包括SMT工艺不良的原因、预防措施以及解决方法等方面，以便于制造企业在实际生产中更好地应对SMT不良问题。
SMT工艺不良的原因1.元器件问题：元器件质量不良、尺寸与焊盘不一致、损坏等。
对于这种情况，建议选择优质的元器件供应商并进行稳定性评估和抽样检验，尤其是关键元器件，使用符合规范的元器件规格和型号，避免使用未经认证的元器件。
2.过程问题：包括设备调试不当、操作不当、工艺参数设置不当等。
针对这类问题，关键是要规范化SMT工艺流程，确定正确的设备参数、操作规程，并进行设备的日常维护和保养，确保设备运行的稳定性和准确性。
3.环境问题：工作环境的温度、湿度、气流、静电等因素都会对SMT工艺产生影响。
为了避免因为外界环境因素引起的不良，可以在生产过程中安装温湿度计，要求生产车间防尘、防静电、保持通风等措施。
4.材料问题：包括PCB板、贴片胶水、钢网等材料的性能变化，以及不正确的存储方式等。
要保证材料的存放环境符合规范要求，仓储管理制度要规范化、严格化，在存储、作业中仔细核对使用的材料。
SMT工艺不良的预防措施1.做好PCB板设计：在进行PCB板设计时，应该将焊盘的布线、排列和间距进行规划，防止焊盘错位、短路、开路等情况的发生。
同时，应该留出足够的焊盘空间，保证电路元件的安装与维护。
此外，在PCB板的设计过程中，应该注重PCB板材质的选择，以确保生产过程中的质量和稳定性。
2.贴片胶水的使用：使用合适的贴片胶水是保证SMT工艺稳定性和质量的关键。
当胶水挤压太浓、太稀或浸润性降低时，会直接影响胶水覆盖面积的精确度，影响将背面元器件张贴在对应焊盘的位置。
因此，应该认真选择可靠的胶水品牌，确定正确的纵横比和胶量、胶水的挤出量和粘度。
3.钢网设计：SMT工艺的核心就是贴片技术，而钢网就是画出SMT贴片设计的标准之一。
smt不良分析及改善措施
SMT生产工艺的发展趋势
01
02
03
智能化
通过引入人工智能技术， 实现SMT生产线的智能化 管理，提高生产效率和产 品质量。
绿色环保
随着环保意识的提高， SMT生产工艺将更加注重 绿色环保，减少对环境的 污染。
高精度、高密度
随着电子产品小型化、轻 量化的发展趋势，SMT生 产工艺将向高精度、高密 度方向发展。
详细描述
元件偏移可能是由于贴片机精度问题 、PCB定位不准确、焊盘设计不合理 或焊膏印刷不均匀导致的。元件偏移 可能导致焊接不良或电气性能下降。
翘曲
总结词
翘曲是指PCB在经过焊接后出现弯曲的现象。
详细描述
翘曲可能是由于PCB材料不均匀、温度变化差异大、焊接温度过高或冷却速度 过快导致的。翘曲可能会影响PCB的性能和外观。
提高员工技能和素质
定期对员工进行技能培训和考 核，提高员工的技能水平。
加强员工的质量意识和责任心 教育，提高员工的工作积极性 和主动性。
建立完善的激励机制，鼓励员 工提出改进意见和建议。
05
SMT不良改善案例分析
案例一：通过优化设备参数解决焊点不良问题
优化设备参数
在生产过程中，发现焊点不良问题较为突出。经过分析，发现设备参数设置不当 是主要原因。通过调整设备参数，如温度、压力和时间等，优化了焊点质量，减 少了不良品。
工艺因素
工艺参数设置不当
工艺参数设置不合理，如温度、时间、压力等，可能导致焊接不良。
工艺流程问题
工艺流程设计不合理，如焊膏印刷、元件放置等环节出现问题，也可能导致焊接不良。
环境因素
环境温湿度问题
生产环境温湿度不适宜，可能影响生产质量。
环境清洁度问题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SMT常见不良原因分析
一.锡球：
1.印刷前，锡膏未充分回温解冻并搅拌均匀。
2.印刷后太久未回流，溶剂挥发，膏体变成干粉后掉到油墨上。
3.印刷太厚，元件下压后多余锡膏溢流。
时升温过快（SLOPE>3），引起爆沸。
5.贴片压力太大，下压使锡膏塌陷到油墨上。
6.环境影响：湿度过大，正常温度25+/-5，湿度40-60%，下雨时可达95%，需要抽湿。
7.焊盘开口外形不好，未做防锡珠处理。
8.锡膏活性不好，干的太快，或有太多颗粒小的锡粉。
9.锡膏在氧化环境中暴露过久，吸收空气中的水分。
10.预热不充分，加热太慢不均匀。
11.印刷偏移，使部分锡膏沾到PCB上。
12.刮刀速度过快，引起塌边不良，回流后导致产生锡球。
:锡球直径要求小于0.13MM,或600平方毫米小于5个.
二、立碑：
1.印刷不均匀或偏移太多，一侧锡厚，拉力大，另一侧锡薄拉力小，致使元件一端被拉向一侧形成空焊，一端被拉起就形成立碑。
2.贴片偏移，引起两侧受力不均。
3.一端电极氧化，或电极尺寸差异太大，上锡性差，引起两端受力不均。
4.两端焊盘宽窄不同，导致亲和力不同。
5.锡膏印刷后放置过久，FLUX挥发过多而活性下降。
预热不足或不均，元件少的地方温度高，元件多的地方温度低，温度高的地方先熔融，焊锡形成的拉力大于锡膏对元件的粘接力，受力不均匀引起立碑。
三、短路
太厚、变形严重，或STENCIL开孔有偏差，与PCB焊盘位置不符。
2.钢板未及时清洗。
3.刮刀压力设置不当或刮刀变形。
4.印刷压力过大，使印刷图形模糊。
5.回流183度时间过长，（标准为40-90S），或峰值温度过高。
6.来料不良，如IC引脚共面性不佳。
7.锡膏太稀，包括锡膏内金属或固体含量低，摇溶性低，锡膏容易榨开。
8.锡膏颗粒太大，助焊剂表面张力太小。
四、偏移：
一）.在REFLOW之前已经偏移：
1.贴片精度不精确。
2.锡膏粘接性不够。
在进炉口有震动。
二）.REFLOW过程中偏移：
升温曲线和预热时间是否适当。
在炉内有无震动。
3.预热时间过长，使活性失去作用。
4.锡膏活性不够，选用活性强的锡膏。
PAD设计不合理。
五、少锡/开路：
1.板面温度不均，上高下低，锡膏下面先融化使锡散开，可适当降低下面温度。
或周围有测试孔，回流时锡膏流入测试孔。
3.加热不均匀，使元件脚太热，导致锡膏被引上引脚，而PAD少锡。
4.锡膏量不够。
5.元件共面度不好。
6.引脚吸锡或附近有连线孔。
7.锡湿不够。
8.锡膏太稀引起锡流失。
【
Open的现象其实主要有4种
1。
low solder 通常称少锡
2。
零件端子没有接触到锡通常称空焊
3。
零件端子接触到锡，但锡未爬上通常称假焊，但本人认为应承拒焊比较好
4。
锡膏未完全融化。
通常称冷焊
焊锡结珠/锡球:
1.虽然很少，锡球(solder balling)一般在免洗配方中是可接受的；但焊锡结珠(solder beading)不行。
焊锡结珠通常大到肉眼可以看见，由于其尺寸，更容易从助焊剂残留物上脱落，引起装配上某个地方的短路。
2.焊锡结珠不同于锡球有几个方面：锡珠(通常直径大于5-mil)比锡球大。
锡珠集中在离板很底的较大片状元件的边上，比如片电容和片电阻1，而锡球在助焊剂残留物内的任何地方。
锡珠是当锡膏压在片状元件身体下和回流期间从元件边上跑出来而不是形成焊接点的大锡球。
锡球的形成主要是来自回流之前或期间的锡粉的氧化，通常只是一两个颗粒。
3.没有对准或叠印的焊锡可能增加锡珠和锡球。
六、芯吸现象：又称抽芯现象，是常见的焊接缺陷之一，多见于气相再流焊，是焊料脱离焊盘沿引脚上行到引脚与芯片本体之间而形成的严重虚焊现象。
原因：引脚导热率过大，升温迅速，以至焊料优先润湿引脚。
焊料和引脚之间的浸润力远大于焊料与焊盘之间的浸润力，引脚的上翘会更加加剧芯吸现象的发生。
1.认真检测和保证PCB焊盘的可焊性。
2.元件的共面性不可忽视。
3.可对SMA充分预热后再焊接。
