蓄能器NXQ系列
囊式蓄能器使用说明书
囊式蓄能器使用维护说明书NXQ 系列液压囊式蓄能器是液压系统中重要的不可缺少的液压辅件，常见的联接形式有螺纹联接和法兰联接(见图1)。
主要工作原理：液压囊式蓄能器是利用气体（氮气）的可压缩性来蓄积液体的原理（即采用氮气作为压缩介质）而工作的。
是利用胶囊内气体体积随压力的变化而变化，从而达到储存或释放液压来储蓄能量、稳定压力、消除脉冲、吸收冲击、补偿容量和补偿泄漏等作用。
图11.安装位置蓄能器应选择尽量靠近装置的场所安装。
用于缓冲和吸收脉动时，应尽可能安装在靠近振动源处。
为充分发挥蓄能器功能，蓄能器应垂直安装。
为便于蓄能器的维护和检查，蓄能器的上方及周围应留有一定空间。
2.蓄能器的固定安装蓄能器，应牢固地支持在托架上或壁面上。
径长比过大时，还应设置抱箍加固。
蓄能器固定推荐采用图2的形式。
图23.蓄能器与管路连接国标蓄能器系通过过渡接头与管路连接。
螺纹连接接头形式见表2(仅供参考)，与进油阀所连接的接头应注意拧入端口内孔尺寸(Φ )不能太小，以防阀杆顶住接头卡死，造成胶囊夹破。
法兰连接形式见表3(仅供参考)。
4.安装注意事项.不得在蓄能器上进行焊接，铆接或机械加工；.蓄能器与管路系统之间应设置操作简便的截止阀，此阀供充气、检查蓄能器、调节放油速度或长时间停机时使用；.蓄能器与液压泵之间应装设单向阀，当泵电机停止运转时，防止蓄能器中所储存的压力油倒流；.为防止蓄能器对管路系统的危害，对大于等于10L的蓄能器，在进入蓄能器的位置应设置安全阀或溢流阀；.蓄能器的胶囊内只允许充装氮气，严禁充装空气或者氧气，胶囊外的介质为石油基液压液。
5.充氮--充氮条件.蓄能器投入使用前应给蓄能器胶囊充入氮气；.使用中蓄能器检查发现胶囊内氮气漏损时应给胶囊补充氮气。
6.充气方法.充气前应准备好氮气瓶和充氮工具 (见图3)，用充气工具进行充氮，当充气压力大于10MPa时，还应采用增压器(充氮小车) (见图4)加压到充气压力；.先用刷子蘸取洗衣粉液或肥皂水涂在蓄能器各接口和密封处，如发现漏气，应卸压并及时维修；.接好测压装置；拧紧放气塞，以免充气时漏气；.将充气工具一端与蓄能器充气口连接，另一端通过充气管路接头与氮气瓶出气口连接；.顺时针旋开蓄能器上端的针阀，顶开阀门；.打开氮气瓶上的阀门开关，接通气源。

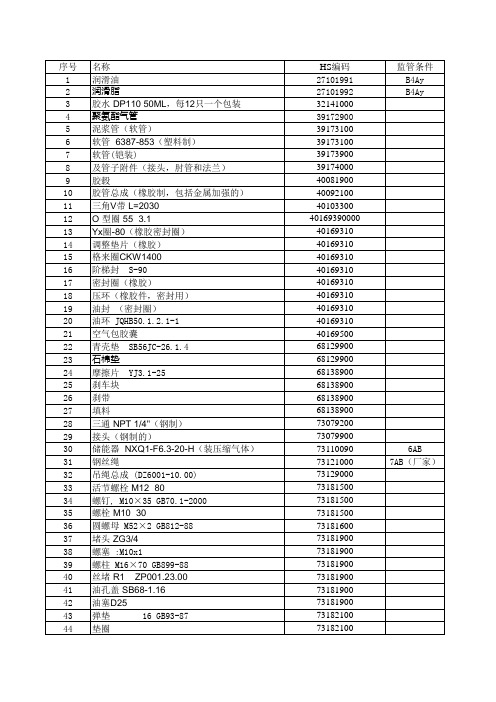

石油钻机及配件相关产品HS编码
双向锁SO1-H15B 锁紧垫圈 52 外舌止动垫圈 12 GB856-88 开口销 4×30 销 SB68J-4.1.6 柱销、套 10 GB5014-85 薄型平键 C6×25 GB1567-79 键 10×40 GB1096-79 平键 12.6×90 SB56JC-26.4 钢丝绳卡－6螺栓 钢丝绳套环 KS002.01 挡绳器 DSQ-01.00 弹簧 碟簧 扭簧 JQHSB50.1.11.1 10型阀岛 (10P-18-6A-MP-R-G-5CN+PZR) V支架 挡泥板 顶杆 DG001.23 对偶片 YJ3.1-24 盖板 SB68-1.1.20 护板-JC 2500SB56JC-26.1.3 护罩 WJQ56-1.6.0 黄油嘴 回油三通块 ZY013.18 加强板 剪切板 接线盒盖板 YZ08-011-000 连接盘 JBQ001.06 耐磨盘 GH3161-05.15 耐磨套 压板组件-J 2500SB68J-4.1.4.0 叶轮 -J SB68(56)JC-14.1.2 油杯 M10×1 油标 A12 右端盖 SB56-18.1.6 支承环 CG124-180/90-04 支架，Z63Y-35/100-14 轴套 主阀衬套 35-22 总泄油块总成 ZY018.13.00 铜垫圈 铜螺栓 黄铜内嵌－1-3/8"（Φ35） 手动工具包
B B B OB OB
178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221
液压油站使用说明书.
GYZ2-25型液压变加载油泵站使用和维护说明书2010年6月北 京 电 力 设 备 总 厂BEIJING POWER EQUIPMENT GROUP目录1. 概述 (2)2. 主要元件说明 (2)3. 系统操作步骤 (7)系统的调试 (7)系统的运行 (9)检修后的操作步骤 (9)主要元件的工作状态 (9)4. 系统的使用与维护 (10)系统的安装 (10)油液的加注 (10)系统的循环 (10)系统的维护 (10)附注1管路的冲洗 (12)1.概述磨煤机加载系统是磨煤机的重要组成部分，由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。
其功能如下：为磨辊施加合适的碾磨压力，加载压力由电磁溢流阀控制；同步升起和落下磨辊。
磨辊所需的碾磨压力是由液压系统提供的，加压系统包括三个油缸及蓄能器，蓄能器内有橡胶气囊，内充氮气，蓄能器的充油侧直接与油缸的活塞杆侧连接，三个油缸连接在公共供油管路上。
高压油泵站安装在靠近磨煤机的基础上，加载油缸和蓄能器安装在磨煤机上，三个带蓄能器的油缸由高压油泵站提供动力。
高压油泵站用管道连接到加载油缸上，连接管道采用0Cr18Ni9冷拨无缝钢管，，管路连接用焊接式管接头。
油箱容积680L，第一次加油量约600L。
采用L-HM46抗磨液压油，油液从空气滤清器加入，并需经过过滤精度≤10μm的过滤机过滤。
在高压油系统设备和管路全部安装完后，高压油系统必须打油循环，当高压油系统油液清洁度达到NAS1638标准八级时，高压油系统方可投入运行。
参见磨煤机高压油系统液压原理图(04MG00.21.00)。
2.高压油系统元件说明2.1序号1和2，油泵组油泵组由马达,齿轮泵,联轴器和支架组成，齿轮泵型号PFG-327/D/RO，电机型号Y2-160L-8-HT。
齿轮泵轴通过联轴器与电机联接，保证了齿轮泵与电机间的同轴度。
该泵为定量外啮合齿轮泵，压力等级21.0MPa，功率7.5kW，电压380V/50Hz,转速720r/min，最大流量15L/min，泵最大工作压力15Mpa，压力表11.1测点显示该压力。
RX40025型乳化液使用说明书
RX400/25型乳化液箱使用说明书一﹑概述RX400/25型乳化液箱与相应的乳化液泵相配套，共同组成乳化液泵站，作为高产高效工作面液压支架的动力源。
本箱可同时供两台泵工作。
本乳化液箱是存储、回收、过滤乳化液的装置，故设有相应的控制与保护元件。
本乳化液箱的主要技术规格：1、工作室容积：2500升2、公称流量：400升/分3、公称压力：31.5兆帕4、蓄能器容积：40升5、出厂时蓄能器充气压力：22兆帕6、工作液：乳化油与水配比浓度是3%-5%比例配制而成的乳化液7、外形尺寸：3650X1274X1490(毫米)二、工作原理及结构介绍RX400/25型乳化液箱是由液箱体、滤网、磁性过滤器、吸液截止阀、交替阀、高压过滤器、蓄能器、回液过滤器、回液断路器、压力表、液位液温计、浮球液位控制器等主要零部件组成。
液箱由三个室组成，即沉淀室，过滤室，工作室。
每室底部都设有放油塞，更换乳化液时可将放油塞拧掉放尽液体。
在箱体两侧面和后墙板都设有清渣盖，打开此盖可清除沉淀室和过滤室的污物，便于清理。
该液箱的工作过程是：配制好的乳化液直接供入液箱的沉淀室，沉淀过后进入过滤室，经磁性过滤器和滤网过滤后，洁净的乳化液直接进入工作室，供泵的吸液用。
液箱的面板上是这样安装的，上部正中贴有交替阀，左右两侧各一只高压过滤器，面板中下部有两只回液断路器，下部是两个吸液截止阀，面板上还设有显示液位及液温的液位液温计。
其供液过程为：打开吸液截止阀，工作室的乳化液通过吸液软管至泵吸液口进入乳化液泵，泵排出的高压乳化液经高压过滤器进入交替阀。
交替阀上五个面设有五个出口，左右两端连接两高压过滤器，上出口连接压力表，下出口为高压液体去支架的供液口。
后面出口连接40升蓄能器，用于吸收液体的压力脉动和稳定泵的卸载动作。
本箱的吸液截止阀，高压过滤器，回液断路器，设置均为左右对称分布，可一套工作，；另一套备用，或两套同时工作，维修方便液箱后面板装有配比液进液口和回液过滤器入口。
蓄能器的选型、使用维修说明
蓄能器的选型、使⽤维修说明⼀、液压蓄能器选型步骤1 明确蓄能器的主要功能以上3个主要功能的选择，⽆论选择的是哪⼀项，蓄能器在实现该项功能的同时，也可能对另2项功能有⼀定程度的作⽤。
2 依据主要功能对⼝计算蓄能器的容积和⼯作压⼒2．1 作辅助动⼒源V—所需蓄能器的容积（m3）p 0—充⽓压⼒Pa，按0.9p1＞p＞0.25 p2充⽓Vx—蓄能器的⼯作容积（m3）p1—系统最低压⼒（Pa）p2—系统最⾼压⼒（Pa）n—指数；等温时取n=1；绝热时取n=1.4 2．2吸收泵的脉动A—缸的有效⾯积（m2）L—柱塞⾏程（m）k—与泵的类型有关的系数：泵的类型系数k单缸单作⽤ 0.60单缸双作⽤ 0.25双缸单作⽤ 0.25双缸双作⽤ 0.15三缸单作⽤ 0.13三缸双作⽤ 0.06p—充⽓压⼒，按系统⼯作压⼒的60%充⽓2．3吸收冲击m—管路中液体的总质量（kg）υ—管中流速（m/s）—充⽓压⼒（Pa），按系统⼯作压⼒的90%充⽓p注：1.充⽓压⼒按应⽤场合选⽤。
2.蓄能器⼯作循环在3min以上时，按等温条件计算，其余均按绝热条件计算。
⼆、蓄能器故障的分析与排除1 蓄能器常见故障的排除以NXQ型⽪囊式蓄能器为例说明蓄能器的故障现象及排除⽅法，其他类型的蓄能器可参考进⾏。
1．1 ⽪囊式蓄能器压⼒下降严重，经常需要补⽓⽪囊式蓄能器，⽪囊的充⽓阀为单向阀的形式，靠密封锥⾯密封（见图1-8）。
当蓄能器在⼯作过程中受到振动时，有可能使阀芯松动，使密封锥⾯1不密合，导致漏⽓。
阀芯锥⾯上拉有沟糟，或者锥⾯上粘有污物，均可能导致漏⽓。
此时可在充⽓阀的密封盖4内垫⼊厚3mm左右的硬橡胶垫圈5，以及采取修磨密封锥⾯使之密合等措施，另外，如果出现阀芯上端螺母3松脱，或者弹簧2折断或漏装的情况，有可能使⽪囊内氮⽓顷刻泄完。
1.2 ⽪囊使⽤寿命短其影响因素有⽪囊质量，使⽤的⼯作介质与⽪囊材质的相容性；或者有污物混⼊；选⽤的蓄能器公称容量不合适（油⼝流速不能超过7m/s）；油温太⾼或过低；作储能⽤时，往复频率是否超过1次/10s，超过则寿命开始下降，若超过1次/3s，则寿命急剧下降；安装是否良好，配管设计是否合理等。
石油钻井防喷器地面控制系统
石油钻井防喷器地面控制系统防喷器地面控制系统由蓄能器（常称远程控制台或远控台）、遥控装置（又常称司钻控制台或司控台），以及辅助遥控装置（常称辅助控制台）组成。
远控台是制备、储存与控制压力油的液压装置，由油泵、蓄能器、阀件、管线、油箱等元件组成。
通过操作换向阀可以控制压力油输入防喷器油腔，直接使井口防喷器实现开关动作。
遥控装置是使蓄能装置上的换向阀动作的遥控装置，间接操作井口防喷器的开关动作。
辅助控制台置于井队值班室，与遥控装置其功用类似。
控制装置上的三位四通转阀的遥控方式有三种：即液压传动遥控，气压传动遥控和电传动遥控。
此外，与小型钻机及修井机配套的控制装置则直接进行手动操作。
据此，控制装置分为4 种类型，即所谓液控液型、气控液型、电控液型及非遥控型。
在陆上钻井多用气控液型、电控液型及非遥控型形式的控制系统，在报告中不对液控液型控制系统做介绍。
第一章地面控制系统检修工艺流程第一节地面控制系统检修程序通则虽然地面控制系统有多种类型，但其远程控制台的形式基本类似，都是通过通过操作三位四通转阀（换向阀）可以控制压力油输入防喷器油腔，直接使井控装置实现开关。
主要不同之处在于其遥控形式，本节主要对各类控制系统通用检修程序进行表述。
典型远程控制台结构组成示意图1-气源处理元件；2-压力表；3-液气开关；4-气泵；5-1"滤油器；6-球阀；7-单向阀；8-蓄能器；9-球阀；10-气动压力变送器； 11-接线盘（方板）；12-双作用气缸；13-截止阀；14-截止阀；15-三位四通转阀；16-滤油器；17-气手动减压阀； 18-高压球阀；19-溢流阀；20-蓄能器压力表；21-管汇压力表；22-环形防喷器供油压力表；23-气动调压阀； 24-气源压力表；25-分配阀 (三位四通气转阀)；26-泄压阀；27-压力控制器；28-球阀；29-电控箱；30-滤油器； 31-手动减压阀；32-旁通阀；33-电机；34-溢流阀；35-电泵；36-球阀；37-滤油器；38-单向阀；39-球阀一、系统检查及调试1外观清洗清洗远控台及司控台内外油污以及附着物。
蓄能器中英文说明书
16315500 E-MAIL:*****************1.NXQMedium(工作介质):A: petroleum base hydraulic oil(石油基液压油)EH: phosphate ester(磷酸酯)BH: water-ethylene glycol(水-乙二醇)Nominal pressure(公称压力) MPaNominal Capacity(公称容积) LConnection type(连接型式) L: thread (螺纹连接)F: flanged (法兰连接)Structure(结构形式): 1 , 2 (A , B)Hydraulic Bladder Accumulator(液压囊式蓄能器)2.（ASME CODE）型号示意（美标ASME）B 2.5Gal /3000Psi3.1.2.3.4.5.706.1.2.3.45107061.φNXQ1-L NXQ1-F NXQ2Model NominalPressure(Mpa)Nominalcapacity(L)Size(mm) Weight(kg)M d Ф1Ф2Ф3Ф4n-Ф5L ФNXQ△-L0.4/*-A10 0.4M27×2 32260893NXQ△-L0.63/*-A0.63 320 3.5 NXQ△-L1/*-A 1 330 114 5.5NXQ△-L1.6/*-A 1.6M42×2 50 42 50 97 130 6-Ф17 36515212.5NXQ△-L2.5/*-A 2.5 430 15 NXQ△-L4/*-A 4 540 18.5 NXQ△-L6.3/*-A 6.3 710 25.5 NXQ△-L10/*-A10 M60×2 70 55 65 125 160 6-Ф21 650 219 48NXQ △-L16/*-A 20 31.516 870 63 NXQ △-L20/*-A 20 985 72 NXQ △-L25/*-A 25 1170 84 NXQ △-L32/*-A 32 1400 101 NXQ △-L40/*-A 40 1680 119 NXQ △-L20/*-A 20 M72×28070801502006-Ф26690 29992 NXQ △-L25/*-A 25 780 105 NXQ △-L40/*-A 40 1050 135 NXQ △-L50/*-A 50 1230 161 NXQ △-L63/*-A 63 1470 191 NXQ △-L80/*-A 80 1810 241 NXQ △-L100/*-A 100 2190 290 NXQ △-L150/*-A 150 M80×39080901702306-Ф262450 351 445 NXQ △-L125/*-A 125 M100×31001101302202558-Ф261660 426 430 NXQ △-L160/*-A 160 1985 482 NXQ △-L200/*-A 200 2355 571 NXQ △-L250/*-A25028206822. Model and Size (ASME CODE) 型号与尺寸（美标ASME ）BAMDBAM DBottom Repair Construction Top Repair Construction底拆式结构 顶拆式结构Model 型号Nominal Pressure 公称压力(Psi) Nominal Capacity 公称容量(Gal)Size(inch)尺寸Weight 重量(lbs)MDABB 0.25/30003000 0.25 NPT1/4 Φ4.5010.797.48 11.2B 1/3000 1 NPT11/4 Φ6.7016.3412.40 32.4B 2.5/3000 2.5NPT2 Φ9.0021.4916.93 83.6B 5/3000 5 32.5227.95 121.9B 10/3000 10 55.3550.39 198.8B 11/3000 11 59.6854.72 214.9B 15/300015 77.59 72.638 277.1T 2.5/3000 2.5 21.85 16.53 81.0 T 5/3000 5 32.08 27.60 119.4 T 10/3000 10 55.70 50.00 196.3 T 11/3000 11 60.03 54.34 212.4 T 15/3000 15 77.95 72.44 275.3 3.Model and Size (PED STANDARD)型号与尺寸（欧标PED）BAMDCE Mark Range Construction欧标结构Model型号NominalPressure公称压力(bar)NominalCapacity公称容量(L)Size(mm)尺寸Weight重量(kg)M D A BCE 1/360360 1G3/4 Φ114325 195 5.5CE 1.5/360 1.5 385 255 6.7 CE 3/360 3 570 440 10.3 CE 5/360 5 G11/4 Φ168485 345 17.3CE 10/360 10G2 Φ219570 405 34.0CE 15/360 15 720 555 42.6CE 20/36020 880 715 52.0CE 24.5/36024.5 1045 880 61.0CE 35/36035 1395 1230 81.9CE50/36050 1905 1740 110.9Ⅴ. Installation1. Accumulator shall be installed vertically with the gas valve upright. Inspection space shall be retained near gas valve.2. Accumulator shall be fixed tightly on the supporter or wall.3. When used for buffering and absorbing the fluctuation, accumulator shall be placed near the fluctuation source.oil for the accumulator when the electric machine of pump stops working.5. Stop valve shall be placed between accumulator and pipe system to be used in gas charging, draining speed adjusting or long term stopping.6. Welding shall not be applied in fixing the accumulator.安装1．蓄能器原则上应该气阀朝上垂直安装，为便于维护和检查，气阀处应留有一定空间。
通用件及辅助功能使用说明书第三版-中08.10
③ 在充装氮气时必须徐徐开启氮气瓶阀门，以便缓慢充气，确保胶囊在 充气时不因充气速度太快，使胶囊被菌形阀夹坏。
④ 蓄能器不得充装氧气、压缩空气或其他易燃气体。
2.6 检查和维修
① 检查漏气：利用充气工具检查充气压力。 ② 装置长期停止使用时，应关闭油口与压力油管之间的截止阀，保持蓄
起动器不得随意开盖。在必须维修时，先将前级电源断开后才能开盖， 不得损伤隔爆面，维修后将隔爆面涂 204－1 防锈油脂并将盖合上，即可使 用。
1.7 接线图
PE N L1 L2L3
QF
1
KM
1SB
QT
3
9
2SB 5
KM 7 4 FR 2
KM GN HL
RD HL
FR U VW
M
第3页
BPM 北京石油机械厂
BPM 北京石油机械厂
隔爆磁力起动器
1. 隔爆磁力起动器
1.1 适用范围
隔爆型磁力起动器（以下简称“起动器”）是按 GB3836.1-2000《爆炸 性环境用防爆电器设备 通用要求》、GB3836.2-2000《爆炸性环境用防爆 电器设备 隔爆型电器设备“d”》设计和制造的。用于户内或户外，具有能防 止雨雪侵袭的地方，在有爆炸性混合物为Ⅱ类 B 级 T5 以下的场所中，作为 远距离或直接控制交流 50Hz、电压 380V、电流 140A 以下的三相异步电 动机之用（460V/60Hz 及其他电压时的情况时可特殊订货），并具有短路 和过载保护。
① 在系统压力为零时，把蓄能器从液压系统上卸下。 ② 拆下阀门的保护帽和密封帽。 ③ 安装充气工具前，确保阀 A 是打开的，放
NXQ系列蓄能器
NXQ系列蓄能器NXQ系列蓄能器1.⼯作原理油液实际是不可压缩的，因此不能蓄积压⼒能。
胶囊式蓄能器是利⽤⽓体（氮⽓）的可压缩性来蓄积液体的原理（即采⽤氮⽓作为压缩介质）⽽⼯作的。
胶囊式蓄能器由油液部分和带有⽓密隔离件的胶囊（内装氮⽓）构成。
位于胶囊周围的油液与液压回路相通。
因此，当压⼒升⾼时油液进⼊囊式蓄能器由此⽓体被压缩；当压⼒下降时，压缩⽓体膨胀，进⽽将油液压⼊回路。
2.型号说明NXQ ※- ※/ ※- ※- ※①②③④⑤⑥①名称代号：液压-囊式蓄能器②结构形式：A-⼩⼝、AB-⼤⼝③公称容量：0.4～150L④公称压⼒：10、20、31.5Mpa ⑤连接⽅式：L-螺纹、F-法兰⑥⼯作介质：A-液压油、RA-乳化液3.技术参数公称压⼒：10、20、31.5Mpa 适⽤介质：矿物油、⽔-⼄⼆醇、乳化液介质温度：－10℃～+70℃4.内部结构及外形尺⼨1.（）为O型密封圈尺⼨，O型密封圈标准GB1235-76 注：1Mpa=10bar=10.2kg/cm2。
2.▲为试制产品。
5.蓄能器容量选择5.1 状态参数的定义P0=预充压⼒ V0=有效⽓体容量P1=最低⼯作压⼒ V1=在P1时的⽓体容量P2=最⾼⼯作压⼒ V2=在P2时的⽓体容量t0=预充⽓体温度 tmin=最低⼯作温度tmax=最⾼⼯作温度 n=多变指数1.使⽤前的状态（氮⽓与液体未进⼊）2.胶囊内预先充有氮⽓，油阀是关闭的，防⽌胶囊脱落。
3.达到最低⼯作压⼒时胶囊外和单向阀之间保留少量油液（约为蓄能器公称容量的10%），不⾄于胶囊在每次膨胀过程中撞击阀，引起胶囊损坏。
4.蓄能器处于最⾼⼯作压⼒。
最低⼯作压⼒和最⾼⼯作压⼒的容量变化量相当与有效的油液量。
△V=V1-V25.2 预充压⼒的选择NXQ系列胶囊式蓄能器允许容量利⽤率为实际⽓体容量75%。
因此预充氮⽓压⼒和最⾼⼯作压⼒间的⽐例限于1：4，两外预充压⼒不得超过最低系统压⼒的90%。
NXQ型囊式蓄能器
NXQ型囊式蓄能器1．概述：NXQ型囊式蓄能器是现代液压技术中广泛应用的元件。
它在液压回路中有储蓄能量，稳定压力，衰减液压脉动，吸收液压冲击和补偿油液渗漏等作用。
NXQ型囊式蓄能器适用于以石油基矿物油为工作介质的液压系统，皮囊内充装氮气，工作介质温度范围为－10°C～+70°C.2.结构及工作原理：一般认为油液是不可被压缩的，因此不能储存压力能，冲气蓄能器是利用气体（氮气）的可压缩性来储存液体。
囊式蓄能器就是基于这种原理采用氮气作为可压缩介质工作的。
蓄能器由油液部分和带有作为气密封隔离件的胶囊的气体部分组成。
胶囊周围的油液与液压回路接通，当压力升高时油液进入蓄能器，气体被压缩。
当压力下降时，受压缩的气体膨胀，从而将油液压入系统回路。
（可以以气球作假想物）2．型号说明：NXQ：液压囊式蓄能器。
A-：结构形式；A型。
XXX L/：公称容积：0.63;1.6;2,5;4;6.3;10;16;25;(L)。
XXX MPa-：公称压力：10；31.5;(MPa) L- ：连接形式：螺纹连接=L。
XXX：工作介质：液压油=无标记。
选用说明：根据蓄能器在液压系统中的最高工作压力，选择相应的公称压力。
蓄能器公称压力必须大于液压系统的最高压力。
3.安装：（1）.蓄能器一般应气阀朝上的安装,并在周围留有一定的空间,以便于冲气,检查和维护。
（2）.在蓄能器与管路系统之间,应设置操作简便的安全截止阀,以便于超压保护或在充气,维修及长时间停机时使用。
（3）.蓄能器与液压泵之间应设置单向阀,当泵,电机停机时防止蓄能器中所储存的压力油倒流。
（4）. 蓄能器安装一般用托架作支撑,再用抱箍固定,容量小的蓄能器可以不用托架,但必须固定牢固.不得在壳体上进行焊,钻及其它一切可能改变蓄能器机械性能的操作。
(5).与蓄能器油口连接的管接头的内径应为通常标准的接头的内径,如过小,会接触座阀尾部使座阀始终处于顶开状态，从而损坏胶囊。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蓄能器NXQ系列
NXQ系列胶囊式蓄能器是液压系统中重要的不可缺少的液压辅件，有储蓄能量、稳定压力、消除脉动、吸收冲击、补偿容量和补偿泄漏等作用。
蓄能器NXQ系列工作原理
1、油液实际是不可压缩的，因此不能蓄积压力能。
胶囊式蓄能器是利用气体的可压缩
性来蓄积液体的原理而工作的。
2、胶囊式蓄能器由油液部分和带有气密隔离件的胶囊构成，位于胶囊周围的油液与液
压回路相通。
因此，当毅力升高时油液进入囊式蓄能器由此气体被压缩；当压力下降时，压缩气体膨胀，进而将油液压入回路。
蓄能器NXQ系列型号说明
NXQ --25L/F-*系列号码规格容量压力安装型式用途
囊式蓄能器
A：小口
Ab：大口参照规格表参照规格表
L：螺纹式
F：法兰式
A：液压油
RA：乳化液
蓄能器NXQ系列技术参数
公称压力：10、20、
使用介质：矿物油、水-乙二醇、乳化液
介质温度：-10℃～+70℃
蓄能器NXQ系列规格表
型号公积公积连接方尺寸表mm重
新乡振阳液压设备有限公司立足于新乡、服务华东、华北地区，辐射全国、联系世界 ,是长期致力于液压和气动元件国际优秀品牌产品推广和应用的专业公司，专门从事“为工业界客户提供高品质、高效率、低成本的自动化执行元件”和液压气动系统的设计、安装、维修。
公司备有大量液压气动元件库存，常规件以现货供应。
我们拥有一批优秀负责的销售人员和一个高水平、高素质的技术设计班子，能及时应您公司的常规或特殊的业务要求提供质优耐用的产品；并同时提供充分的技术咨询及完善的售后服务。
您公司若有对口的产品需求，期盼您能与振阳相通信息，结缘往来，振阳愿为您专业相关产品的成功开拓开发竭尽助力！振阳追求品质至上，技术为尊，服务圆满。
我们诚以高品质、低维护费用的产品唯望成为您在业内市场上的最佳搭档选择！
更多技术资料，欢迎来电洽谈！。
