液晶面板的构造和原理
led液晶面板工作原理
led液晶面板工作原理
LED液晶面板的工作原理是在两片玻璃基板之间夹层一层液
晶分子，液晶分子的排列方向可以通过电流的作用来改变光的透射状态。
LED液晶面板由上、底无规则排列的透明导电胶
和一层面向液晶分子排列的导电基片组成。
当没有电流通过时，液晶分子呈现无规则排列状态，光线无法透过液晶层。
当电流通过上、底胶时，液晶分子会自发排列成偏振光的方向。
此时，偏振光会进入液晶层并根据液晶分子的排列方向发生旋转。
偏振光通过旋转后，会经过下面的偏光板，然后通过面板的透光区域形成显示图像。
当电流发生改变时，液晶分子的排列方向也会改变，进而改变光的旋转角度。
通过控制电流的大小和方向，可以精确地控制液晶分子的排列状态，从而实现对光的透射与阻挡的调节。
LED液晶面板通常配有背光模块，背光模块通过LED灯在背
面产生均匀的背光。
背光通过液晶面板后，可以通过调节液晶分子的排列状态来实现对光线的调节，从而形成显示图像。
总的来说，LED液晶面板通过控制电流来调节液晶分子的排
列状态，进而控制光的透射与阻挡，从而实现显示图像的效果。
LCD结构及显示原理
LCD结构及显示原理液晶显示屏（LCD，Liquid Crystal Display）是一种采用液晶材料作为显示介质的平面显示技术。
下面将详细介绍LCD的结构和显示原理。
一、LCD结构液晶显示屏的基本结构由以下几个部分组成：1.增宽基板：液晶显示屏的彩色滤光片和透明电极等元件放置在增宽基板上。
增宽基板通常由玻璃或塑料制成。
2.前段板：位于增宽基板的前侧，主要涉及颜色滤光片和像素电极。
3.后段板：位于增宽基板的后侧，主要涉及液晶分子和对应的驱动电路。
4.密封剂：用于将前段板和后段板固定在一起，并且防止进入空气和水分。
5.液晶材料：液晶材料位于前段板和后段板之间，作为显示介质。
二、LCD显示原理液晶显示屏的显示原理基于液晶分子的性质以及电场的驱动。
液晶分子是一种有机化合物，具有类似液体和固体的特性。
液晶显示原理主要包括以下几个步骤：1.偏振：液晶显示屏的前段板和后段板上分别设置了交错放置的偏振片，第一个偏振片可将光线只允许通过一个方向的振动，而第二个偏振片则将只允许满足特定条件（如振动方向与第一个偏振片相同）的光通过。
2.像素控制：液晶分子是具有排列结构的，通过电场的控制可以改变液晶分子的排列方式，进而改变光线通过液晶材料的能力。
液晶材料可以分为向列或平行两种排列方式。
3.光调节：当液晶分子以不同排列方式存在时，从后段板上发出的光与前段板上的彩色滤光片交互后会发生变化，由此形成不同的光亮度和颜色。
通过上述的步骤，液晶显示屏可以显示出不同的图像和颜色。
液晶显示屏有许多优点，包括薄、轻、视角大、耗电低等。
它们被广泛应用于电视、电脑显示屏、手机等电子产品中。
在未来的发展中，液晶显示技术将进一步提高分辨率、颜色表现和能耗等方面的性能，使得液晶显示屏在各个领域中得到更广泛的应用。
液晶面板的结构及原理

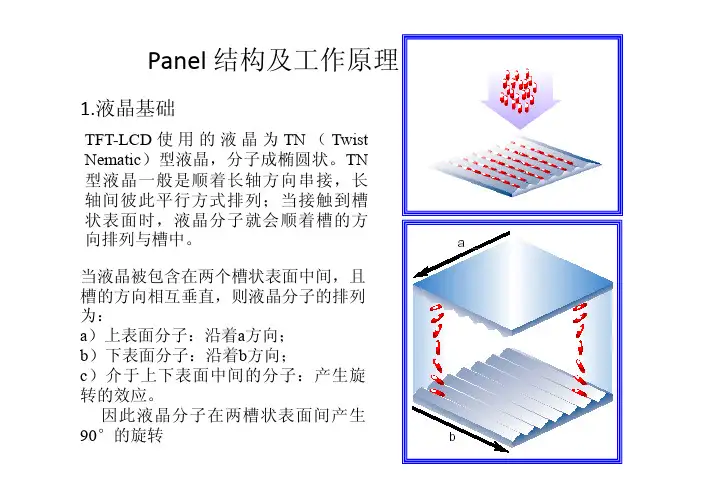

Panel 结构及工作原理1.液晶基础TFT-LCD使用的液晶为TN（Twist Nematic）型液晶，分子成椭圆状。
TN型液晶一般是顺着长轴方向串接，长轴间彼此平行方式排列；当接触到槽状表面时，液晶分子就会顺着槽的方向排列与槽中。
当液晶被包含在两个槽状表面中间，且槽的方向相互垂直，则液晶分子的排列为：a）上表面分子：沿着a方向；b）下表面分子：沿着b方向；c）介于上下表面中间的分子：产生旋转的效应。
因此液晶分子在两槽状表面间产生90°的旋转当线性偏极光射入上层槽状表面时，此光线随着液晶分子的旋转也产生旋转。
当线性偏极光射出下层槽状表面时，此光线已经产生了90度的旋转。
2.Panel结构共同电极TFT LCD 切面结构图PANEL主要由以下几个部分组成：（1）背光模组：提供光源灯管(冷阴极管)，反射板，导光板，prism sheet，扩散板等等。
灯管是主要的发光零件，藉由导光板，将光线分布到各处，而反射板则将光线限制住都只往TFT LCD的方向前进。
最后藉由prism sheet及扩散板的帮忙，将光线均匀的分布到各个区域去，提供给TFT LCD一个均匀明亮的光源。
而TFT LCD则藉由电压控制液晶的转动,控制通过光线的亮度，藉以形成不同的灰阶。
（2）上下偏光片（polarizer）：让光单方向通过（3）上下玻璃基板（Glass Substrate）：夹住液晶在玻璃基板的内侧有锯齿状的沟槽，沟槽的作用主要是让长棒状的液晶分子沿着沟槽排列而整齐。
实际应用中一般会在玻璃的表面上涂一层PI(polyimide)，然后再用布去做磨擦(rubbing)的动作，让PI的表面分子均匀排列，而这一层PI就叫做配向膜，配向膜的作用与沟槽类似。
在下层玻璃上附有薄膜晶体管TFT，上层玻璃则贴有彩色滤光片(Color filter)。
（7）ITO透明导电层：提供透明的导电通路。
分象素电极P和公共电极M。
（4）薄膜晶体管(Thin film transistor，TFT)：TFT起到一个开关的作用，将LCD source driver上的信号电压传送到液晶，进而决定液晶的转向角度；TFT LCD 功能图TFT实际结构与等效结构（5）液晶：改变光的偏光状态。
液晶面板显示原理
液晶面板显示原理
液晶面板是一种广泛应用于各种电子设备中的显示技术。
它能够通过液晶分子的操控来控制光的透过与阻挡，从而达到显示图像的目的。
其显示原理如下：
1. 基本结构：液晶面板主要由两块平行的玻璃基板构成，中间夹有液晶材料。
液晶材料是一种特殊的有机化合物，具有类似液体和固体的特性，在电场作用下可以改变光的透过性。
2. 液晶分子的排列：液晶材料中的分子通常呈现有序排列的状态。
具体来说，液晶分子在没有电场作用下呈现一种有序排列的状态，被称为“向列型液晶”。
在这种状态下，液晶分子的长轴与基板平行，呈现类似柱状结构。
3. 电场作用：当在液晶面板上施加电场时，液晶分子会发生形变。
液晶分子的长轴会发生偏转，呈现扭曲的状态。
这种状态被称为“扭曲向列型液晶”。
4. 光的透过与阻挡：根据液晶分子的扭曲程度，光的透过性也会相应发生变化。
当没有电场施加时，液晶分子呈现全扭曲状态，光无法通过；而当施加电场时，液晶分子会发生部分扭曲，使得光可以通过。
5. RGB像素结构：液晶面板上的每个像素点都由红、绿、蓝
三种基础颜色组成。
通过控制电场的强弱，可以控制液晶分子的扭曲程度，从而控制每个像素点的透光程度。
通过调节红、绿、蓝三种颜色的透过程度，可以在液晶面板上显示出丰富多
彩的图像。
总之，液晶面板通过液晶分子的操控来控制光的透过与阻挡，从而实现图像的显示。
通过对红、绿、蓝三种基本颜色的控制，可以呈现出丰富多彩的图像。
液晶屏工作原理介绍
LCD液晶屏工作原理介绍
随着汽车的智能化，各种LCD屏幕使用的越来越多，这里就结合图文介绍以下LCD显示屏的工作原理。
一、彩色液晶屏的工作原理
液晶屏构造示意图
1、偏光板：有两层偏光板主要是改变光的偏振角度，使入射光（背光）有一定的偏振角度，并将出射光偏转角度转换成亮度信息。
2、玻璃基板：有两层玻璃基板，主要是为了使内部的液晶以及TFT驱动晶体管有一个载体。
3、透明导电膜：有两层透明导电膜；一层包含像素电极、驱动晶体管（TFT）；另一层是液晶的对向电极。
4、滤光网格：划分出RGB（红绿蓝）网格，每个网格可以透过不同颜色的光，每组RGB 形成每个像素的颜色。
5、液晶层：两层透明导电膜之间填充的是液晶，液晶两端加上不同的电压，内部晶体排列方式发生变化，对偏振光的偏转角度不同，光透过第二层偏光板光强就不同，所以就形成了一个像素的亮度，许多不同颜色、亮度的像素横竖排列，可形成任意需要显示的画面。
二、单色液晶屏：
仪表面板-单色液晶屏
改变彩色液晶屏中的滤光网格的彩色形状，液晶屏就只能显示一种颜色，这就是单色液晶屏；
我们常用的单色液晶屏分正显屏，负显屏；
两层偏光板偏光角度互为垂直，为正显屏，表现为白底黑字。
两层偏光板偏光角度互为平行，为负显屏，表现为黑底白字，黑底白字的液晶屏幕，丝印不同的颜色可使图形呈现出一定的彩色，负显屏需背光光源。
液晶屏的结构及原理
液晶屏的结构及原理
液晶屏的结构是由若干个液晶像素组成的，每个像素都由液晶分子以特定的排列方式构成。
液晶分子通常是由长而细的有机分子构成，具有一定的偏振特性。
液晶屏的原理是利用电场对液晶分子进行控制，改变它们的排列方式来实现显示效果。
在液晶屏的正面和背面各有一层透明电极，在液晶分子之间形成一个电场。
当电场作用在液晶分子上时，液晶分子会跟随电场的方向进行排列。
液晶分子的排列状态可以分为两种常见方式：平行排列和垂直排列。
液晶屏通常有两层透明电极夹持液晶分子，其中的液晶分子会改变可透过光的性质。
当电场作用在液晶分子上时，液晶分子的排列会改变，导致光的偏振方向也发生改变。
通过调节电场的强弱，可以控制液晶分子的排列状态，从而控制光的通过程度和偏振方向。
液晶屏的图像显示原理是基于控制液晶分子排列状态的变化来调节通过液晶屏的光的强弱和偏振方向。
液晶屏的驱动电路会通过控制每个像素所受到的电场强度和方向，来调节液晶分子的排列状态，最终显示出所要呈现的图像。
液晶显示板原理
液晶显示板原理
液晶显示板是一种利用液晶分子的光电性质来实现图像显示的设备。
它由两片平行的玻璃衬底构成，中间夹层填充有液晶分子。
液晶分子的排列方式和取向可以通过外界电场的作用来改变，从而控制通过液晶分子的光的传播。
以下是液晶显示板的工作原理：
1. 构造层：液晶显示板的基本结构由两片玻璃基板组成，中间夹着液晶材料。
两片玻璃基板上都有透明电极，其中一片上的电极是垂直排列的，另一片上的电极是水平排列的。
2. 偏光层：液晶显示板上有两个偏光片，一个位于液晶层的顶部，一个位于底部。
它们的偏振方向彼此垂直。
3. 液晶分子排列：液晶分子可以通过施加电场进行重新排列。
当没有电场时，液晶分子是随机排列的，光线穿过液晶时被转向90度。
但是，当电场施加在液晶上时，液晶分子会在电场的作用下重新排列，使光线通过液晶时不再发生旋转。
4. 亮度调节：通过控制电场的大小，可以改变液晶分子的排列程度，进而控制光线通过液晶的旋转角度。
这样就可以实现对液晶显示区域的亮度调节。
5. 彩色显示技术：在彩色液晶显示板中，每个像素点通常由三个子像素点组成，对应红、绿、蓝三种基色。
通过改变电场的大小，可以调节每个子像素点的透光度，从而实现彩色图像的显示。
总之，液晶显示板通过对液晶分子的电场控制实现光线旋转的调节，从而显示出图像。
液晶显示屏的优点包括低功耗、轻薄、视角广等特点，因此被广泛应用于电子设备中，如智能手机、电视等。
液晶电视机组成结构与工作原理
液晶电视机组成结构与工作原理1. 液晶电视机的基本结构1.1 外壳和显示屏液晶电视机的外壳就像一件漂亮的衣服，包裹着里面的“宝贝”。
显示屏是它的“脸”，这块屏幕能让我们看到五光十色的画面。
它通常是由玻璃和塑料合成，轻薄得让人惊讶。
哎，你想啊，曾经的电视都是那么笨重，现在轻轻一抬就能搬走，真是科技的进步啊。
1.2 背光源接下来聊聊背光源，这玩意儿就像是液晶电视的“灯泡”，负责把图像照亮。
常见的背光源有LED灯，能够提供均匀的光线，让我们看的更清晰。
想象一下，如果没有它，屏幕就像一片黑暗，啥都看不见，肯定让人火冒三丈。
2. 液晶电视的工作原理2.1 液晶材料液晶电视的核心是液晶材料，它就像一位神奇的魔术师，可以调节光线的通过。
液晶分子在电流的作用下，能够迅速改变排列，从而控制光线的透过与否。
听上去复杂？其实就像你调节窗帘，让阳光进来或者关上，让屋子变得暗淡。
2.2 图像处理再说说图像处理，这个环节可谓是电视机的“脑袋”。
它将输入的视频信号转化为可以显示的图像。
想象一下，这就像在厨房里，厨师把食材切好，调料放对，最后端出一盘美味的佳肴。
没有好的图像处理，哪来的精彩瞬间？3. 液晶电视的功能与应用3.1 多媒体功能现代液晶电视不仅能看电视节目，还能玩游戏、上网，简直是家庭娱乐中心！各种应用一应俱全，打开电视就像打开了一个新世界。
想追剧、看电影？轻松搞定，甚至还可以和朋友一起看，享受欢乐的时光。
3.2 智能化趋势如今，智能液晶电视更是层出不穷，语音控制、智能推荐，简直是科技的巅峰！你只需说出你想看的内容，电视就能为你推荐，省时省力，真是太方便了。
生活越来越智能，难怪大家都说：“科技改变生活”！总结液晶电视机的结构与工作原理其实并不神秘，了解这些也能让我们在日常使用中更加得心应手。
看着那一幕幕精彩的画面，想想背后的科技，真是感叹不已。
科技飞速发展，未来的电视又会给我们带来怎样的惊喜呢？谁知道呢，但我敢打赌，肯定会更精彩！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2004/06/01 上田昭一 s-ueda@
目录
1. 2. 3. 4. 5. 6. 7. 液晶面板的构造 液晶显示器的概念图 液晶作为光的量控制 混合色 液晶的性质 液晶的运动 液晶监视器的构造
1. 液晶面板的构造
¾液晶显示器画面是由红色，绿色，蓝色的点的集合. ¾各自的点，是被夹在二层玻璃基板（0.7mm)间的细胞构造. ¾一层是彩色滤光片. 另外一层是作为液晶的运动控制的透明电极. ¾调整透明电极的电压来动液晶. 用液晶的运动照射彩色滤光片之光的强度变化. ¾总之，我们看着通过彩色滤光片的背光板之光.
3. 液晶作为光的量控制
觉 红
背光板
液晶
100%开 White
彩色滤光片
Magenta White Red
0% White No light
50%开 White
White Blue
液晶发光的量控制之阀
4. 混合色
制作混和RGB的3种颜色.
红 Red
绿 蓝
Green Blue Yellow
蓝绿
cyan
¾偏光片1工作，是引导光的水平振荡分量行進. ¾液晶分子的引导，造成光的振荡方向扭转90度. ¾垂直振荡的光穿过偏光片2.
玻璃基板 玻璃基板
背光板光 所有方向振荡
穿过之光
偏光片1 穿过之光的水平分量
液晶分子 配向膜1 横方向 配向膜2 偏光片２ 纵方向 穿过之光的垂直分量
液晶的运动 2
¾在透明电极里加上电压的话，液晶分子电场的方向排队. ¾水平分量的光不能穿过偏振光片2.
玻璃基板 彩色滤光片 垫片 ５μm 透明电极 0.7mm
玻璃基板
液晶面板斜视图
玻璃基板 彩色滤光片
透明电极 玻璃基板
Ｘ１ Ｘ２ Ｘ３
一个半导体管控制一个象素
Ｙ１ Ｙ２ Ｙ３
2. 液晶显示器的概念图
液晶＝光的阀(Optical Valve)
彩色滤光片
背光板
¾ 背光板的光通过彩色滤光片着色 ¾ 液晶是由背光板出来之光的量控制
玻璃基板 电场的方向 玻璃基板
背光板光 所有方向振荡
偏光片1 穿过之光的水平分量
液晶分子
偏光片２ 穿过之光的垂直分量
7. 液晶监视器的构造
接口电路 液晶组件 液晶面板 冷阴极荧光灯
（灯管）
转换器
背光板组件
冷阴极荧光灯
（灯管）
红
Magenta White
短波长
长
长波长
5. 液晶的性质
自然的状态
有对一定的方向 沟沿着液晶分子排列 微小的沟的板接触
光经过液晶的话， 是沿着液晶分子并列的间隙
¾接触上面之板的液晶分子朝向a. ¾接触下面之板的液晶分子朝向b. ¾液晶分子在板的间隙扭转90度.
依光分子之角度，扭转90度
6. 液晶的运动 1
