施工临时用电安全管理标准1 总则1.1建筑施工现场临时用电工程专用的电源中性点直接接地的220V/380V三相四线制低压电力系统，必须符合下列规定1.1.1 采用三级配电系统。
1.1.2 采用TN-S接零保护系统（工作零线与保护零线分开设置的接零保护系统)。
1.1.3 采用二级漏电保护系统。
1.1.4当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。
不得一部分设备做保护接零，另一部分设备做保护接地。
1.1.5采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（ PE 线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。
1.2施工用电组织管理1.2.1施工用电的布设应按已批准的施工组织设计进行，并符合当地供电部门的有关规定。
1.2.2施工用电设施应有设计并经有关部门审核批准方可施工，竣工后必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。
1.2.3施工用电设施安装完毕后，应有完整的系统图、布置图等竣工资料。
1.2.4施工用电系统投入运行前，应建立管理机构，设立运行、维修专业班组并明确职责及管理范围。
1.2.5根据用电情况制订用电、运行、维修等管理制度以及安全操作规程。
运行、维护专业人员必须熟悉有关规程制度。
1.2.6凡需接引或变动较大的负荷时，应事先向用电管理部门提出申请，经批准后由专业人员进行接引或变动。
接引或变动前应对设备做好电气检查记录。
进行接引或变动电源工作必须办理工作票并设监护人。
1.2.7临时用电组织设计及变更时，必须履行“ 编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。
变更用电组织设计时应补充有关图纸资料。
1.2.8施工现场临时用电设备在5台以下和设备总容量在50kW以下者，应制定安全用电和电气防火措施。
1.2.9施工电源使用完毕后应及时拆除。
施工现场临时用电安全技术标准
施工现场临时用电安全技术标准
施工现场临时用电安全技术标准主要包括以下内容：
1.施工现场的临时用电工程必须采用电源中性点直接接地的220/380V三相四线制低压电力系统。
同时需满足三级配电系统、TN-S接零保护系统和二级漏电保护系统的要求。
2.对于建筑施工现场供用电，除了执行本标准外，还应符合国家、行业及地方现行有关标准、规范的规定。
3.负责专业操作人员（电工）需要考核合格并持有效证件才能上岗，用电人员也要经过安全教育培训并考核合格后才能上岗。
4.安装、巡检、维修或拆除用电设备、线路等工作必须由电工完成，并需要专人监护。
5.安全技术档案需要由电气技术人员负责建立和管理，包括安装、巡检、拆除工作记录等，并需要每周由项目经理审核并认可，并在临时用电工程拆除后统一归档。
6.临时用电设施应有明显的安全标志和警示标志，并配备专业的电工人员管理，以确保用电设施的安全运行。
7.电工人员应按照规定进行日常检查和维护工作，确保临时用电设施的正常运行和安全性。
总之，施工现场临时用电安全技术标准是为了确保施工过程的安全和规范，同时要严格遵守相关规定和标准，做好用电设施的安全管理工作。
施工现场临时用电配置标准
施工现场临时用电配置标准一、工程概况施工现场临时用电配置标准适用于各类建筑、装修、市政公用工程等施工现场的临时用电设施配置。
工程概况主要包括以下内容：1. 工程名称：×××项目2. 工程地点：×××省×××市×××区3. 工程类型：建筑工程/装修工程/市政公用工程等4. 施工单位：×××公司5. 施工周期：××年××月××日至××年××月××日6. 用电负荷：总用电负荷为×××kW二、用电管理1. 用电管理制度a) 制定临时用电管理制度，明确用电管理职责；b) 定期对施工现场用电设施进行检查，确保用电安全；c) 建立用电设备档案，记录设备使用、维修、检查等情况；d) 对用电人员进行安全教育和技能培训，提高用电安全意识。
2. 用电负荷管理a) 根据施工现场实际需求，合理分配用电负荷；b) 严禁私拉乱接，确保用电设施安全可靠；c) 定期对用电负荷进行监测，防止过载现象发生。
三、电工1. 电工人员要求a) 电工应具备相应的专业技能和资质证书；b) 电工应熟悉施工现场临时用电配置标准及相关法规；c) 电工应定期参加培训，提高业务水平。
2. 电工职责a) 负责施工现场临时用电设施的安装、维修和检查；b) 监督和管理施工现场用电安全，及时排除安全隐患；c) 定期对用电设备进行维护保养，确保设备正常运行；d) 参与施工现场事故应急预案的编制和实施。
四、安全距离与外电防护1. 安全距离a) 施工现场临时用电设施应满足以下安全距离要求：- 人与带电体之间：0.5m；- 带电体与带电体之间：0.3m；- 带电体与地面之间：0.5m。
工程施工临时用电规范(3篇)
第1篇一、概述施工现场临时用电是指为满足施工需求，在施工过程中临时搭建的电力系统。
为确保施工现场临时用电安全，防止触电、火灾等事故发生，特制定本规范。
二、临时用电系统要求1. 供电系统：施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合以下规定：（1）采用三级配电系统，即从总配电箱（一级箱）或配电室的配电柜开始，依次经由分配电箱（二级箱）、开关箱（三级箱）配送电力。
（2）采用TN-S接零保护系统，即保护导体和中性导体分离接地系统。
（3）采用二级漏电保护系统，即在三级配电系统中设置漏电保护器。
2. 配电线路：配电线路应采用符合国家标准的电线电缆，并按照规定敷设，确保线路整齐、牢固、安全。
3. 配电箱及开关箱：配电箱及开关箱应具有防雨、防潮、防尘、防火功能，并按照规定设置接地线。
4. 电动建筑机械和手持式电动工具：电动建筑机械和手持式电动工具应具备良好的绝缘性能，并定期进行绝缘检查。
5. 照明：施工现场照明应采用安全电压，并按照规定设置照明线路和灯具。
三、临时用电管理1. 临时用电应由项目工程师单独编制施工组织设计，定期对临时用电工程进行检测，电工必须由持证人员进行操作。
2. 施工现场配电应遵照《施工现场临时用电安全技术规范》的规定进行布置，本供电系统采用TN-S保护导体和中性导体分离接地系统，在三相五线制供电系统中必须做到三级配电二级保护的要求。
3. 每个电气设备必须做到一机一闸一漏一箱的要求，线路标志要分明，线头引出要整洁，各电箱要有门有锁，做到防雨防潮的要求。
4. 采用的电气设备应符合现行国家标准的规定，并定期进行检查和维护。
四、安全措施1. 加强现场用电安全教育，提高施工人员的安全意识。
2. 严格执行操作规程，确保施工现场临时用电安全。
3. 定期对临时用电系统进行检查、维护和检修，发现问题及时整改。
4. 设置安全警示标志，提醒施工人员注意安全。
5. 配备必要的应急救援设备，如漏电保护器、绝缘棒、绝缘手套等。
建筑施工-临时用电标准

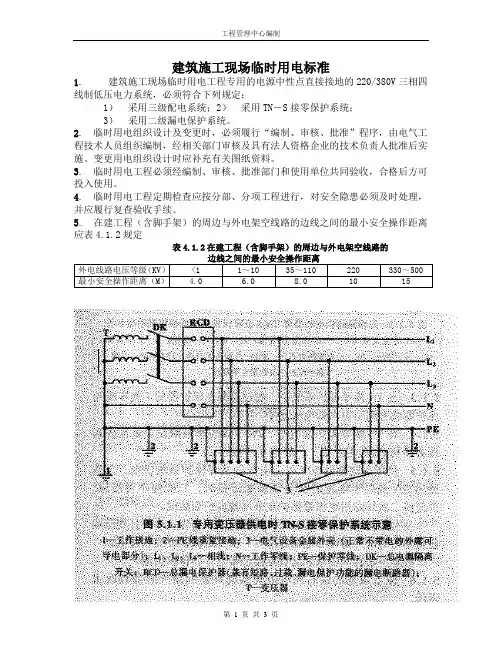

建筑施工现场临时用电标准1. 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1）采用三级配电系统；2）采用TN－S接零保护系统；3）采用二级漏电保护系统。
2. 临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。
变更用电组织设计时应补充有关图纸资料。
3. 临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。
4. 临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。
5. 在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应表4.1.2规定表4.1.2在建工程（含脚手架）的周边与外电架空线路的6. 施工现场的机动车道与外电线路交叉时，架空线路的最低点与路面的最小垂直距离应符合表4.1.3表4.1.3施工现场的机动车道与架空线路交叉时最小垂直距离必须与保护零线连接。
保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出（图5.1.1）8. 当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。
不得一部分设备作保护接零，另一部分设备作保护接地。
9. 采用TN 系统做保护接零时，工作零线（N 线）必须通过总漏电保护器，保护零线（PE 线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S 接零保护系统（图5.1.2）图5.1.2 三相四线制供电时局部TN-S 接零保护系统保护零线引出示意1-NPE 线重复接地；2-PE 线重复接地；L 1、L 2、L 3-相线；N-工作零线；PE-保护零线；DK-总电源隔离开关； RCD-总漏电保护器（兼有短路、过载漏电保护功能的漏电保护器）10. PE 线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
建筑工程临时用电规定(3篇)
建筑工程临时用电规定一、在建工程的外侧边缘与外电架空线路的边缘之间应保持安全操作距离，否则必须采取有效防护措施。
二、电气设备的金属外壳应根据现场采用电力系统的不同接零或接地各施工用电机械及其他负荷必须按规定装设漏电保护器。
三、配电室的配电屏应按规定整齐装设各类仪表装置，动力和照明必须分成两大回路，室内严禁住人或堆物。
四、架空线严禁设在树木或脚手架上、架空线的最的弧垂与地面的距离不少于4m，跨越机动车道时不少于6m。
五、临时照明用电室外灯具距地面不低于3m，室内不低于2.4m，在一些特殊场所，必须使用安全电压照明。
建筑工程临时用电规定（2）建筑工程临时用电是指在建筑工程施工期间所使用的临时供电设备，用于满足施工现场的电能需求。
为了确保施工安全和供电质量，建筑工程临时用电需要遵守以下规定：1. 临时供电设备应符合国家和地方有关电力安全、环保等规定和标准，且应经过合法的检测和验收。
2. 临时供电设备的安装、维护和拆除必须由具备相关电工资质的专业人员负责，并且应按照规定的程序进行。
3. 施工现场应设置专门的临时用电箱、电缆等设施，确保供电线路的安全可靠。
4. 临时用电箱应设在安全通道或者专门用以设置电器设备的区域，并设置明显的防护标识。
5. 临时电缆应选择符合要求的规格和材质，并进行规范的敷设、保护和接地。
6. 临时电缆的接头应设置在可靠的箱体内，且箱体应保持干燥、无尘、无腐蚀性气体和易燃物质。
7. 临时用电设备的负荷应根据实际需求合理分配，并确保不超过设备的额定容量。
8. 临时用电设备必须定期检查和维护，及时发现和解决存在的安全隐患。
9. 施工现场应制定应急预案，包括火灾、电击等事故的应对措施和紧急报警方式。
10. 临时用电设备使用完毕后，必须进行拆除和归还，保持施工现场的清洁和整齐。
以上是建筑工程临时用电的一些基本规定，具体的要求可能会根据地区和工程的不同而有所不同，建议在施工前咨询相关的电力部门或专业人士，确保合规合法使用临时用电设备。
施工现场临时用电标准
施工现场临时用电标准施工现场临时用电是指在建筑工地、工厂厂房等施工现场中，为满足施工需要而设置的临时供电设备和供电系统。
施工现场临时用电的标准是指规定施工现场临时用电的安全、可靠、经济、合理的相关标准和规范。
下面是一些常见的施工现场临时用电标准的参考内容。
1. 供电负荷计算标准：根据施工现场各种用电设备的负荷需求，计算临时用电的总负荷。
计算中应充分考虑照明设备、动力设备、临时办公设备等各个方面的负荷，并预留一定的储备容量。
2. 电缆敷设标准：电缆敷设应符合国家电气标准，并遵循安全、可靠、经济的原则。
电缆的敷设应符合线路的拓扑结构，避免交叉布设和过长回路，同时应保证电缆的保护和绝缘性能。
3. 电缆选择标准：根据临时用电的负荷要求和线路长度等因素，选择合适的电缆规格和材质。
电缆应具备足够的导电能力，能满足负荷要求，并考虑到施工现场的环境条件，选择适宜的电缆绝缘材料。
4. 临时配电箱标准：临时配电箱应符合国家电气标准和安全要求，具备良好的静电防护能力和绝缘能力，能够有效分配供电负荷。
临时配电箱的布置和接线要符合安全规范，避免发生短路、漏电等事故。
5. 地线和保护零线标准：施工现场的临时用电系统应设置地线和保护零线，保证施工人员的人身安全。
地线应符合规范要求，接地电阻不得超过允许值。
保护零线应与地线可靠连接，并采取适当的保护措施，防止电击事故的发生。
6. 安全用电操作标准：施工现场的临时用电操作应遵循安全用电的相关规定，包括临时用电设备的接地、插拔操作、电缆的使用和保养等。
施工现场人员应通过相关培训，掌握安全用电知识和操作技能。
7. 临时用电系统检测标准：临时用电系统应定期进行检测和维护，确保电气设备的性能和安全状态。
检测内容包括电气设备的绝缘性能、接地电阻、漏电保护器的动作时间等，以及临时配电箱和电缆的损坏情况。
以上是一些常见的施工现场临时用电标准的参考内容。
在实际操作中，还应根据具体的施工条件和需求，结合国家和行业标准，制定符合实际情况的临时用电标准，并加强施工现场用电安全管理，确保施工人员的人身安全和电气设备的正常运行。
施工现场临时用电标准
施工现场临时用电标准施工现场临时用电治理施工现场临时用电应实行规范化治理。
规范化治理的要紧内容包括：建立和实行用电组织设计制度；建立和实行电工及用电人员治理制度；建立和实行安全技术档案治理制度。
施工现场用电组织设计按照《施工现场临时用电安全技术规范》以下简称《规范》）的规定：施工现场用电设备在5台及以上或设备总容量在50kW及以上者，应编制用电组织设计，同时应由电气工程技术人员组织编写。
编制用电组织设计的目的是用以指导建筑一个安全可靠、经济合理、方便适用，适应施工现场特点和用电特性的用电工程，同时用以指导所建用电工程的正确使用。
施工现场用电组织设计的差不多内容是：1．现场勘测2．确定电源进线、变电所、配电装置、用电设备位置及线路走向电源进线、变电所、配电装置、用电设备位置及线路走向要依据现场勘测资料提供的技术条件和施工用电需要综合确定。
3．负荷运算负荷是电力负荷的简称，是指电气设备（例如电力变压器、发电机、配电装置、配电线路、用电设备等）中的电流和功率。
负荷运算的结果是配电系统设计中选择电器、导线、电缆规格，以及供电变压器和发电机容量的重要依据。
4．选择变压器变压器的选择要紧是指为施工现场用电提供电力的1010. 4kV 级电力变压器形式和容量的选择，选择的要紧依据是现场总运算负荷。
5．设计配电系统配电系统要紧由配电线路、配电装置和接地装置三部分组成。
其中配电装置是整个配电系统的枢纽，通过与配电线路、接地装置的连接，形成一个分层次的配电系统。
施工现场用电工程配电系统设计的要紧内容是：设计或选择配电装置、配电线路、接地装置等。
6．设计防雷装置施工现场的防雷要紧是防直击雷，关于施工现场专设的临时变压器还要考虑防感应雷的问题。
施工现场防雷装置设计的要紧内容是选择和确定防雷装置设置的位置、防雷装置的形式、防雷接地的方式和防雷接地电阻值等：按照《施工现场临时用电安全技术规范》JGJ 46-2005的规定，所有防冲击接地电阻值均不得大于30欧。
