红外热成像仪在预防性电气维修中应用

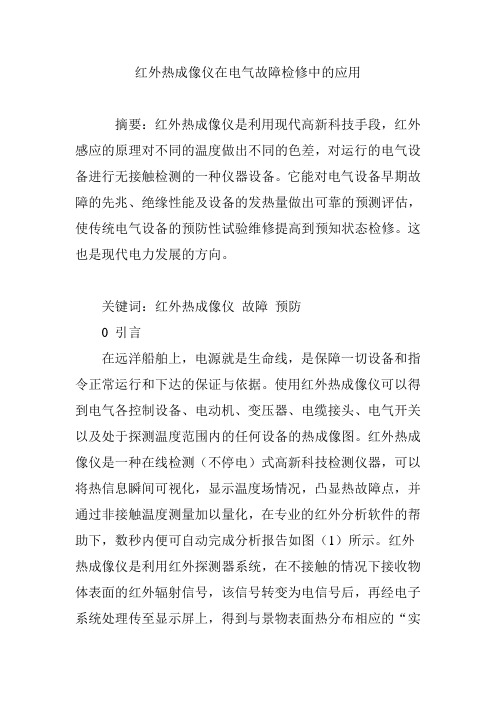

红外热成像仪在电气故障检修中的应用
红外热成像仪在电气故障检修中的应用摘要：红外热成像仪是利用现代高新科技手段，红外感应的原理对不同的温度做出不同的色差，对运行的电气设备进行无接触检测的一种仪器设备。
它能对电气设备早期故障的先兆、绝缘性能及设备的发热量做出可靠的预测评估，使传统电气设备的预防性试验维修提高到预知状态检修。
这也是现代电力发展的方向。
关键词：红外热成像仪故障预防0 引言在远洋船舶上，电源就是生命线，是保障一切设备和指令正常运行和下达的保证与依据。
使用红外热成像仪可以得到电气各控制设备、电动机、变压器、电缆接头、电气开关以及处于探测温度范围内的任何设备的热成像图。
红外热成像仪是一种在线检测（不停电）式高新科技检测仪器，可以将热信息瞬间可视化，显示温度场情况，凸显热故障点，并通过非接触温度测量加以量化，在专业的红外分析软件的帮助下，数秒内便可自动完成分析报告如图（1）所示。
红外热成像仪是利用红外探测器系统，在不接触的情况下接收物体表面的红外辐射信号，该信号转变为电信号后，再经电子系统处理传至显示屏上，得到与景物表面热分布相应的“实时热图像”。
它可绘出空间分辨率和温度分辨率都较好的设备温度场的二维图形，从而就把景物的不可见热图像转换为可见图像，使人类的视觉范围扩展到了红外谱段。
使维修人员及时掌握设备的实际技术状态，以便对设备技术状态的劣化采取恢复措施。
目前，红外热成像仪在电力行业进行预防性维护检测应用中发挥了巨大作用。
1 红外热成像仪的工作原理红外是红外辐射、红外线或红外光的简称，其波长范围为0. 75～1000 u m之间。
太阳光从紫光到红光的热效应逐步增大，而红外光具有最大的热效应。
除了太阳能辐射红外光外，自然界中的任何物体，只要本身具有一定的温度，都能辐射红外光。
利用红外热成像仪探测物体发出的红外辐射，并将物体辐射的功率信号转换成电信号，通过成像装置的输出就可以完全模拟被扫描物体表面温度的空间分布，得到与物休表面热分布相应的热像图。
浅谈红外线热成像检测在电气维护工作中的应用
1红外热像检测法优点
红外检测技术是指利用红外辐射原理及仪器，检测设备运行中的温度变化。这是一种快速、简便且行之有效的检测电气设备故障的方法，能够快速、准确地确定发热故障点。
日常点检中用的手持便携式测温仪测量方式，只能一个点一个点地测量，距离远了测量结果就不准确，而且易受周围空气影响，甚至在阳光强烈的室外环境中完全无法进行测量工作。而红外热像仪是一种新型的光电探测设备，可将被测目标表面的热信息瞬间可视化，快速定位故障，并且在专业分析软件的帮助下，可进行分析，完成电气设备的预防性维护工作。利用红外热像进行电气检测，能够帮助确定维护次序，防止无计划停电，降低保险费，减少损失，减少负载，评估修复并保持高性能。因此利用红外成像技术来控制过程，监控电厂设备的质量和安全是一种比以往更加实用的方法。
浅谈红外线热成像检测在电气维护工作中的应用
摘要：电气设备异常发热对人身、电网、设备安全构成了重大威胁，准确及时发现发热隐患，进行排查治理，是设备运行管理单位的重要职责。本文介绍了具有代表性的电气设备发热事故，总结分析了了Y电厂利用红外热像仪进行电气设备发热检测的成功经验，为同行业单位采用此方法进行检测诊断提供了参考。
1建立红外热像检测管理组织机构
电气设备红外热像检测是电厂技术监督的重要内容，在影响检测效果的各个方面，均应制定严格的控制措施，并且职责到岗，Y电厂管理组织结构如图4所示。由电气副总工程师牵头，生技部电气管理专责具体管理，发电部电气维护班组织实施。
2严格的仪器管理
由于设备贵重，红外热像仪必须由熟悉设备情况的专人负责保管，如需借用应记录在册。仪器档案资料完整，具有出厂校验报告、合格证、使用说明、质保书和操作手册。仪器存放有防湿措施和干燥措施，定期进行保养，包括通电检查、电池充放电、存储卡存储处理、镜头的检查等，以保证仪器及附件处于完好状态。按照《带电设备红外诊断应用规范》进行定期检查。
浅谈红外热成像技术在电气设备上的应用
测器对焦平 面上 ，经探测器的光电转换 ，将电力设备的红外能转变成电 能，再经一 系列的电信号处理 ， 在热像仪的取景器上得到一 幅所测电力 设备的热图像 。 并将其红外热图象和测温点 的温度成像于显示屏上 ， 从 而快速准确地观察到 目 标表面的温度分布情况 。通过获得设备的热状态 特征 ，并根据这种状态特征与适 当的判据 ， 对设备作出有无故障 、 障 故 属性、存在位置和严重程度 的准确诊断判别 。
２ 红 外测 温成 像设备 在具 体 电气设 备上测 试 的成像 效果 。
从２ ０ 年开始， ０４ 陇南供 电公司给下属各变 电运行工区配置了Ｆ Ｉ 型红 ＬＲ 外热成像仪 ，并在早期应用中就发现 了江洛变电站１ 号主变３ ｋ ￣套管 ５Ｖ 接 头Ｂ 相异常发热的故障 ， 检测人员对这项检测技术 的开展充满了信 使 心 。经过我们利用红外热成像仪￣ｌ 辖变 电站设备进行定期 （ ｔＪ ，￣ ｆ 各站一月 次） 常态化 的全面测试 ， 并进行不定期 的有针对 眭 （ 如设备重负荷及 特殊运行方式时期 ） 的跟踪监测 ，能够及时发现设备接头的发热缺陷 ， 并形成 图片报告上报 。通过对 图片报告分析 ，公 司相关部 门采取及时 的、有针对 陛的缺陷消除工作。同时，利用对图片报告 的仔细分析 ， 将 分析结果做 为状态检修的重要依据 ， 检修人员根据报告情况，有针对性 对 电气发热部位进行维护和检修。 通过近我们不懈 的努力 ，电力 电气设备接头发热故障已在供电公 司 各运行单位得到了基本的扼制。通过利用红外测温成像设 备测试 ，我们 及时发现了一些典型的电气运行缺陷，如下列红外热成像图像 ，就能明 显的分辨其电气设备发热部位。
２ ２
电子 科 学
２宰３ 科Ｏ翕霸 ０年 期 １ 蔫第
红外热成像技术在电力设备状态检修中的运用
红外热成像技术在电力设备状态检修中的运用摘要：电力设备检修中，若要充分了解电力设备运行状态，就需应用红外热成像技术，该技术可实现带电检修。
在红外测温过程中，红外热成像技术的作用尤为明显，该技术可准确测量电力设备内部绝缘介质温度分布，也可及时了解并掌控电力设备运行过程中的问题，进而规避安全事故，保障电力设备安全平稳运行，提高设备运行效率。
关键词：红外热成像技术；电力设备；状态检修；运用；电力设备在电力系统运行中发挥着十分重要的作用，若电力设备发生运行故障，则电力系统也将无法稳定运行，进而发生大规模的停电问题。
应用红外热成像技术时，电力人员需充分考虑电力设备运行时间的变化，定期开展预防性检修工作，从而明确电力设备运行的影响因素，采取有效的设备检修技术，保证设备稳定运行。
1红外热成像技术概述1.1红外热成像技术原理分子是物质构成的基本成分，在分子无规则运动时会产生大量的热，且可长时间向外辐射热能，从而影响物体表面的温度，这就是红外热成像技术中的热像。
利用红外热成像技术能够观察肉眼无法观察到的热像，且该技术勘测灵敏度较高。
所以一旦电力设备中出现微量热度，则红外热成像技术就可准确检测到电力设备中的安全和质量隐患，确保电力设备平稳运行。
1.2红外热成像技术设备利用红外热成像技术完成电力设备状态检测，需要使用红外热成像仪，该设备充分利用红外热成像技术完成被测物体的热量检测。
在处理电子信号的过程中，能够以图谱方式展现物体表面温度。
红外成像仪主要由电路系统、热成像软件、物体温度探测头构成，物体温度探头能够检测物体表面温度，从而记录温度分布，以电信号形式反馈至设备处理系统。
但是其反馈的信号相对较弱，应采取有效措施加大处理力度。
经逻辑处理和电子放大处理后，便可将其应用于数据合成环节，获取物体表面温度分布图谱。
2电力设备故障类型2.1外部故障深入研究电力设备后可明确电力设备故障的位置。
电力设备运行中容易出现外部故障，对此，电力设备检修人员需合理应用红外热成像技术，检测电力设备外部故障的范围，从而明确故障的具体位置，检修人员也可以此为基础分析出现故障的主要原因，获取更加丰富的故障信息，为检修人员顺利开展检修工作创造有利条件。
试论红外热成像技术在电气设备维护中的应用
试论红外热成像技术在电气设备维护中的应用发布时间：2022-12-19T02:12:04.794Z 来源：《中国电业与能源》2022年第15期作者：黄建斌[导读] 为确保电气设备顺利运行，时刻保持最佳状态，应定期进行检测，黄建斌44162419870825****摘要：为确保电气设备顺利运行，时刻保持最佳状态，应定期进行检测，而传统的停电预防性试验效率低、需停电检测，不利于设备运行效率的提高。
而红外热成像技术的出现有效弥补了这一问题，通过非接触式检测形式与热成像技术检测设备运行，有效控制电器设备状态，做到发现问题及时解决，快速找到异常原因且可以预测设备劣化问题。
本文主要探究了红外热成像技术的电气设备故障诊断应用及在电气设备维护中的应用，以供参考。
关键词：红外热成像技术；电气设备维护；应用引言：对于红外热成像仪来说，测温具有一定的敏锐性，故障现象比较直观，可以快速、准确判断电气设备故障点及故障严重程度；能够及早发现电气设备的故障隐患和缺陷，促使维护人员制定出相应的预防和维护措施，提前开展电气设备预知性检修工作。
因此，红外热成像仪被广泛应用于现代电气设备的日常运行维护中。
一、红外热成像技术原理及优势作为一种先进的科学技术，红外热成像技术的应用原理就是利用光电技术对物体热辐射所发出的红外线特定波段信号进行检测，然后将这类波段信号转变具体的图像和图形呈现给人类，在呈现的过程中，不同的颜色代表不同的表面温度。
红外热成像技术最为明显的优势：不需要接触设备表面就可以完成测温工作，不仅不会对设备的正常运行造成影响，同时还极大程度的提高设备维检工作人员的人身安全；检测结果精度较高；根据不同元部件的具体材料，设置发射频率，可以保证温度检测的准确性；检测速度较快，速度检测范围较为广泛；计算机接收到温度信息后，可以利用相应的软件对其进行处理，同时完成设备电子档案的建立，通过对设备的历史数据进行对比分析，判断设备劣化的趋势和程度，然后采取有针对性的处理措施。
红外热成像在电气设备维护中的应用
红外热成像在电气设备维护中的应用随着电气设备的广泛应用，对于设备的维护和保养也变得尤为重要。
传统的检查方法往往会有一些局限性，并且可能会存在一些隐患。
与传统手段相比，红外热成像技术的应用在电气设备的维护中已经成为越来越受欢迎的一种方法。
本文将从红外热成像技术的基本原理、应用场景和其在电气设备维护中的应用等方面来探讨。
一、红外热成像技术的基本原理红外热成像技术是一种利用红外辐射法来检测物体表面温度分布的技术。
根据Planck 辐射定律，每个物体都会以一定的方式辐射能量。
辐射的能量随着物体的温度而变化，热成像技术可以利用这一原理来制作图像，并分析物体的温度分布。
红外热成像技术通过使用红外相机，可以采集并记录被测物体的红外辐射信息。
这些信息可以被转换成数字信号，并被送至计算机上的软件进行处理。
热成像技术可以将数字信号转化为图文糅合的方式进行呈现，以更加直观的方式来表达检测结果。
二、红外热成像技术的应用场景红外热成像技术是非常广泛的，很多行业都在使用这种技术进行检测。
它的应用范围包括医疗、工业、建筑、安防等领域，并且被广泛应用于检测各种建筑结构、工业设备、电气设备等。
在电气设备维护方面，红外热成像技术主要被应用于以下方面：1.发现潜在问题在电气设备运行过程中，可能会出现一些潜在问题。
这些问题通常不会被人眼所察觉，但它们会导致电气设备的损坏和失效。
通过使用红外热成像技术，可以在设备发生故障之前，发现那些可能会产生故障的区域。
一旦这些问题被发现，操作者可以将其通知维修人员及时进行维修，从而防止进一步的损坏。
2.识别设备异常电气设备在进行运行时可能会出现异常情况，而红外热成像技术可以帮助我们发现这些问题。
通过使用红外相机，可以在设备表面检测出表现为异常温度的区域，这些异常温度可能会表明设备出现了故障。
维护工作者可以通过监测这些异常部位来制定维护计划，及时对问题进行处理。
3.安全性检查电气设备使用靠电来驱动的，因此可能会在运行过程中产生高温，甚至可能会引发火灾。
红外热成像检测技术在电厂设备预知性维修的应用
红外热成像检测技术在电厂设备预知性维修的应用摘要：红外成像技术广泛地应用于诊断电气线路、设备及热力系统设备的热缺陷，对预防电气设备发热引发的重大事故起到了提前预判作用，能迅速发现热力系统的缺陷或隐患。
从红外成像原理，对红外各诊断方法进行了分析，以实例对红外成像技术在电厂各热缺陷中的应用进行了说明，提高适用设备热缺陷判定和定性的准确性，以保证电厂设备的安全稳定运行。
关键词：红外成像技术；电气设备；热力设备；热缺陷；预知性维修设备安全稳定运行是电厂重要目标，源于日本的"全员设备管理"(TPM)设备管理的新理论、新模式，使设备管理从传统管理进入了现代管理。
把电学、声学、热学、故障物理理论以及应用化学等基础科学应用到设备状态信息的控制上来，产生了设备状态监测和故障诊断技术，从而把设备维修方式推进到了预知维修的阶段。
其中红外成像诊断具有图像直观、灵敏度高、分辨率高、远距离、不接触、不受电磁干扰等特点，在不停电的情况下能快速有效地发现和诊断运行中电气设备及热力设备的事故隐患和故障先兆，减少和避免电气设备因过热故障而引发的突发性设备事故。
1.红外热成像检测技术原理红外热像仪使用光电设备来检测和测量辐射并在辐射与表面温度之间建立相互联系。
辐射是指辐射能(电磁波)在没有直接传导媒体的情况下移动时发生的热量移动。
现代红外热像仪的工作原理是使用光电设备来检测和测量辐射，并在辐射与表面温度之间建立相互联系。
红外线普遍存于自然界中，所有高于绝对零度(-273℃)的物体都会发出红外辐射。
红外热像仪利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应。
通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。
热图像的上面的不同颜色代表被测物体的不同温度。
通过查看热图像，可以观察到被测目标的整体温度分布状况，研究目标的发热情况，从而进行下一步工作的判断。
电力检修设备故障检测中红外线成像技术的应用
电力检修设备故障检测中红外线成像技术的应用摘要：随着电网规模的不断扩大，各种设备故障也不断增加，因此对电气设备运行状态进行监测，及时检测电气设备故障，维持电气设备的正常稳定运行，确保供电安全可靠至关重要。
传统电气设备故障检修，需要设备停电，进行定时试验检测，耗时耗力，浪费能源。
基于红外热成像技术的电气设备故障检修技术，能够在不停电、不断电的情况下，对电气设备运行状态进行监测，实时对设备进行诊断和故障分析，确保故障及时发现并排除，保证供电可靠。
关键词：电力设备故障；红外线成像1电气设备故障特征1.1随机性随机性体现在设备故障的发生是随机的。
1.2阶段性阶段性体现了故障发展的时间过程，一般分为三个过程：潜伏期的故障几乎没有特征，对设备的影响也是微乎其微，也难以察觉和检测，可以说是故障开始的时间。
发展期体现在损伤程度很明显，从宏观上看体现在缺陷的形貌特点，故当故障的危害性还没达到严重程度的时候，我们能够采用适当的方法对故障进行检测。
发展期所得到的时间函数规律能够采用对应的数学模型描述，能够作为预测寿命的判断方法。
损坏期体现在随着劣化因子増强，导致劣化零件达到了它的极限，故障恶化导致零部件发生失效的阶段。
事故I临危报警依靠损坏期的特征信息判定。
损坏期经历的阶段时间不均等，经历的时间很短，故障严重程度就会很大，故这种故障很难紧急处理成功，所以有必要对这类故障实时监测。
1.3隐蔽性隐蔽性体现故障从开始，各个阶段特征慢慢变化，不易被察觉。
故障从发生开始，潜伏期内故障特征微弱难以被发觉，此时一般的仪器检修也无法判断出故障。
从发展期开始，故障特征逐渐变化，而这种变化也是微观变化，整个故障的演变和发展都是从微观到宏观的一个过程，因此使用一定的技术很难预防性地诊断出设备故障，直到设备故障开始影响运行，影响电力系统稳定才被发现。
红外技术就具有预防性地诊断故障，判断故障发展阶段和严重性，提高设备寿命。
1.4多发性多发性是故障继发和并发的组合。
电气设备维护中的红外热成像技术使用教程
电气设备维护中的红外热成像技术使用教程红外热成像技术是一种非接触、无损、快速而高效的电气设备检测方法。
它通过检测物体表面的红外辐射，将其转化为图像，从而精确地测量物体温度分布，提供了电气设备维护中重要的信息。
本文将为您介绍红外热成像技术的基本原理、使用步骤以及其在电气设备维护中的应用。
一、红外热成像技术的基本原理红外热成像技术利用物体发射的红外辐射能量与物体温度呈正比的原理，通过红外热像仪将红外辐射能量转化为可见的热图或热度图像。
红外热像仪通过接收器件将红外辐射转化为电信号，然后通过处理器将电信号转化为热图图像。
其基本原理可以通过以下几个步骤简单说明：1.物体发射红外辐射：根据物体温度，物体表面会发射不同强度和波长的红外辐射；2.红外热像仪接收：红外热像仪通过接收器件接收物体发射的红外辐射；3.信号转化：接收到的红外辐射经过信号转换器被转化为电信号；4.图像处理：经过处理器处理，电信号转化为热图图像。
二、红外热成像技术的使用步骤红外热成像技术的使用步骤主要包括设备准备、测量前的准备、数据采集和分析等环节。
1.设备准备：首先，需要准备红外热像仪，确保其正常工作。
检查红外热像仪的电源是否连接，存储介质是否空余，以及测量装置的功能是否正常。
2.测量前的准备：在进行红外热成像测量之前，需要对被测对象进行准备。
确保电气设备的正常运行状态，并排除可能产生误差的因素，比如干扰物、外界环境温度等。
3.数据采集：使用红外热像仪对目标物体进行扫描，确保红外热像仪与被测对象的距离适中。
通常情况下，红外热像仪要与目标物体保持2-3米的距离，且垂直于被测表面。
确保整个测量过程中，红外热像仪不受外界光线干扰。
4.数据分析：在完成数据采集后，可以将图像数据传输至计算机进行分析。
通过分析热图或热度图像，可以判断电器设备是否存在异常热点或故障，提前进行维护和修复。
三、红外热成像技术在电气设备维护中的应用红外热成像技术在电气设备维护中有着广泛的应用。
红外热成像在电气设备故障诊断的应用
红外热成像在电气设备故障诊断的应用摘要：红外热成像技术在电气设备检测中的应用已经被广泛认可，下面主要介绍了红外热成像技术的工作原理和电气设备出现故障的原因，而后对红外热成像技术在电气设备故障诊断中的方法和重要性进行了探究，希望能促进红外热成像技术在更多领域上的应用。
关键词：红外热成像；电气设备；故障；诊断；应用0引言电气设备故障所导致的后果非常严重，并且会带来巨大的经济损失，因此，有必要采取一系列的措施来将这种损失降到最低，而红外热成像技术在设备故障诊断中的应用效果比较好，它能预测故障发生的大致时间、上报故障信息、在发生故障时能及时进行解决，有效避免电气设备异常引发安全事故的现象发生。
1红外热成像技术概念与应用原理1.1红外热成像技术概念自然界中能时刻辐射红外线的物体是温度高于绝对零度的物体，这就说明红外线具有反映物体信息的特点，这为红外技术判别被测目标温度分布奠定了基础。
红外热成像技术采取的是非接触的方式检测，这主要是利用了光电设备在辐射与被测量目标的表面温度之间建立关系。
谈到红外线就能想到可见光和不可见光，红外线的波长是0.78μm以上，超过了人肉眼可见的0.38μm-0.78μm的范围，说明人肉眼看不见红外线。
想要获得红外线图像，需要借助探测器来测量背景与目标两者之间的红外线数值差。
红外热成像仪需要先用红外测探器和光学成像物镜测量目标红外辐射能量的分布，而后将数据传输至光敏元件中，才能生成热成像图像。
1.2红外热成像技术原理红外热成像技术主要是利用温度远远超出绝对零度的物体向外不停辐射出红外线辐射。
这些红外线辐射过程承载了一定的物质信息，我们可以利用这些物质信息可以对检测物质温度的进行判断，可以使热分布场的方向变得更加明确。
具体来说，是运用红外光信号转变成电信号的红外探测器，来检测物体发热部分所释放出来的红外辐射信号，并将这些信号转化成可以识别的电信号，经过一些具有成像功能的装置完成转换之后，便能够清晰地显现出被测物体温度空间的实际分布情况，再经过系统进行有效处置之后，便可以将热图像的视频信号呈现出来，随后在屏幕上反映出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（ 标 准 电子 产 品 ） 。 ４ ． 子功能 、 子 机 构 运 行 表 征 量 及评 判 标 准 制 定
析法可分 为电流致热型设备及 电压致热型设备 比较。在同一电
田 设 备 管 理 与 维 修２ ０ １ ５ № ８
压 器、 电容 器、 变频 器、 电缆 、 接线端子等等设备或部件进行数据分析 ， 提 出计划性维修报告 ， 对故障进行有计划的维修 ， 这样既确保 了
生产的稳 定性 ， 避免停车造成的 Ｏ Ｅ Ｅ损 失， 同时也降低 了风险， 节省维修成本 。
关键词
红外热成像
Ｔ Ｈ１ ７
预防性维修 电气维修
２ ． 温差判 断法
相对 温差 法 ， 顾 名 思 义 及 时 根 据 相对 温差 判定 的方 法 。 相 对
温差ห้องสมุดไป่ตู้两个对 应测 点之 间的温差 与其 中较热点 的温升之 比的百
分数。 ３ ． 同类 比较 法
同类 比较 法即是在 同型号 同厂家 的设备之间 比较。同类分
图片处理软件进行处理后 ， 就可 以得到设备任意部位 的温度 ， 通
气回路中 ， 当三相 电流对称和三相（ 或两相 ） 设备相 同时 ， 比较三 完成 功能分析 ， 对功能复杂的设 备可采取 多次分解 ， 直到每一个
子 功 能都 能够 较 容 易 实 现 为 止 。 图 １ 是利用功能分解法对封 口
机进行功 能分析并建立状态监测系统 的方法树 图。
四、 总 结
往引起误判。
表 面温度 ， 这种仪 表不接触物体就可 以快速显示温度读数 ， 可安 全测量高温 、 危险或难接触表面 ， 而不会 污染或损坏待测对象 。
２ ． 红外热像仪工作原理 物体 因为发热 ， 会散发人 肉眼看不到的辐射线 ， 辐射线通过 热成像仪 的镜头射到光栅上 ，光栅后 面的探测器就是从光栅上 面采集信息 ， 经过数据处理与转换 ， 就会在显示屏上面显示我们 拍摄到 的物体表面的温度 ， 见图 １ 。 将拍摄 到的图片经过相应的
通过这种 方法 ， 可 以 比较 清晰 、 完 整地筛选 出设 备 的关 键
性 能 以及这些性 能 的监测 、 评判方 法。设备 日常管理及维 护过 程 中，利 用该方法 能够有 效建 立起设 备运行状 态性 能 的监 测
系统 。
［ 编辑 利 文］
通过对各特征量的监测 ，就可 以判断该系统各项关键功能 是否能够满足应 用要求 。 该案例 比较简单 ， 通过一次分解就可以
、
红 外 热 成 像
１ ． 红外热成像技术及优点 热成像技术是利用热感应照相机的红外 线成像技术 。热感 应 照相机可生成热而不是光的 图像 ， 它可 以测量红外（ Ｉ Ｒ） 能量 ， 并将数据转换成相应 的温度图像。采用红外技术快速测量物体
通过对设备 的表 面进 行采集资料 ，对采集 的资料 进行分析 后， 对照相关规定 ， 凡温度（ 温升 ） 超过标准者可根据设备温度超 标的程度 、设备的重要 性及设备 承受机械应力 的大小来确定设 备缺陷的性质。此种方 法主观决定性太强 ， 判断缺乏可靠性 ， 往
运行状 况 ， 并快速发现异常读数 以便进一步检查 。
电气专业可通过红 外热像技术对 电气 设备预 防性监 测 ， 了
解 设备的运行状态 ， 针对其 出现 的隐患 ， 进 行有计划 的维 修 ， 确 保 电气设备运行 的稳定性 。
一
图１ 红外热像仪工作原理
二、 红外 热成 像 主 要 的检 测 方 法 １ ． 表 面 温度 判 断 法
文献标识码 Ｂ
中图 分 类 号
预防性及预测性 维修作为一种新兴 的维修方式 ，相对 修复 性维修 ， 有着更多 的优点和更强的发展势 头。 发热常常是设备损 坏或功能故障的早期 征兆 ，这使它成为在预防性维修计划 中监 视的一个关 键性 能参数 。进行红外热像预测性维护的技术人员 定期对关键设备 的温度进行检查 ，从而可以随时间跟踪设备 的
对以上筛选出的子功能再制定相应 的特征量 ， 以及相应 的接 受标准 。温度 ９ ０ — １ ３ ０℃可 调 ， 精度 ± ３℃； 夹紧力 ０ ． ２ — ０ ． ６ ＭＰ ａ （ 通 过驱动气缸动作的气体压强进行 间接监测 ） ；时 间 ２ － ２ ０ ０ Ｓ
可调 ， 精度± ０ ． １ Ｓ 。
红外热成像仪在预 防性 电气维修 中应用
谷亚岐 严荣 强 伍 芬 张俊华
浙江宁波） （ 万华化学（ 宁波） 有 限公 司设备部 摘要
一直以来， 保持生产设备全年 不间断运行 、 避免 高费用停机及提 高设备可 靠性， 都是企业在工业生产 中重点关注并急需解决
的课题。通过预防性 维修可以准确掌握设备技 术状况， 维持 和改善设备 工作性能， 在电气设备维修 中通过红外热成像仪对 变电所 内变
