06、大体积混凝土计算
大体积混凝土热工计算
大体积混凝土热工计算本工程底板混凝土厚度为1.9m，面积580m2，混凝土浇筑量达1200m3，属大体积混凝土。
为控制混凝土内外温差和混凝土表面温度与大气温度之差在25℃之内，防止混凝土产生温度裂缝，事先对大体积混凝土进行计算。
一、相关数据混凝土的浇筑温度Ｔj＝25℃底板施工期间平均气温Tq＝20℃混凝土中水泥投量W＝425Kg混凝土中粉煤灰投量W＝75Kg混凝土用草垫子覆盖δ＝6cm二、大体积砼温度计算公式1、最大绝热温升（１）Ｔh ＝(mc+k·f)Q/C·ρ＝(425+73×0.25)××2400）℃２砼中心温度计算T1(t) ＝Tj+Th·ζ(t)＝25℃℃×℃３、砼表面温度（１）保护材料温度δ·λx(T2-Tq)kb/λ（Ｔmax-T2）××[0.14 ×20]×1.3/[2.33 ×25]＝0.06m ＝6cm（２）保温层导热系数β（３）砼虚厚度h’＝k·λ/β＝（2/3）×（４）砼计算厚度Ｈ＝h+2 h’×2（５）砼表层温度Ｔ2(t)＝Tq+4h’(H- h’)[T1(t)- Tq]/H2T2(t)＝20℃+4·×2℃4、砼平均温度℃℃。
未超过25℃℃，超过了25℃。
为了防止砼表面温度下降过快，温度应力将砼拉裂，采取在草垫子上铺一层塑料布和一层彩条布的办法与大气隔绝。
经验算此措施能将砼表面温度与大气温度之间的温度梯度控制在25℃以内。
大体积混凝土计算

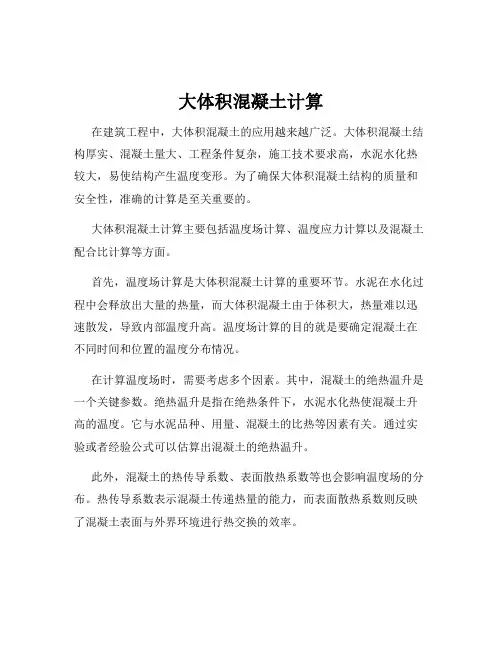

大体积混凝土计算在建筑工程中，大体积混凝土的应用越来越广泛。
大体积混凝土结构厚实、混凝土量大、工程条件复杂，施工技术要求高，水泥水化热较大，易使结构产生温度变形。
为了确保大体积混凝土结构的质量和安全性，准确的计算是至关重要的。
大体积混凝土计算主要包括温度场计算、温度应力计算以及混凝土配合比计算等方面。
首先，温度场计算是大体积混凝土计算的重要环节。
水泥在水化过程中会释放出大量的热量，而大体积混凝土由于体积大，热量难以迅速散发，导致内部温度升高。
温度场计算的目的就是要确定混凝土在不同时间和位置的温度分布情况。
在计算温度场时，需要考虑多个因素。
其中，混凝土的绝热温升是一个关键参数。
绝热温升是指在绝热条件下，水泥水化热使混凝土升高的温度。
它与水泥品种、用量、混凝土的比热等因素有关。
通过实验或者经验公式可以估算出混凝土的绝热温升。
此外，混凝土的热传导系数、表面散热系数等也会影响温度场的分布。
热传导系数表示混凝土传递热量的能力，而表面散热系数则反映了混凝土表面与外界环境进行热交换的效率。
除了上述因素，浇筑温度也是温度场计算中不可忽视的因素。
浇筑温度是指混凝土在浇筑时的初始温度，它受到原材料温度、搅拌运输过程中的温度变化以及施工环境温度等的影响。
在实际计算中，可以采用有限元法、差分法等数值方法来求解温度场的分布。
这些方法能够较为准确地模拟混凝土内部的温度变化情况。
其次，温度应力计算对于评估大体积混凝土结构的安全性具有重要意义。
由于混凝土内部和表面存在温度差异，会产生温度应力。
当温度应力超过混凝土的抗拉强度时，就可能导致混凝土开裂。
温度应力的计算需要结合温度场的结果。
通常，温度应力可以分为自约束应力和外约束应力。
自约束应力是由于混凝土内部各部分之间的温度变形受到相互约束而产生的应力。
外约束应力则是由于混凝土结构与外部约束之间的温度变形不协调而产生的应力。
在计算温度应力时，需要考虑混凝土的弹性模量、徐变特性、抗拉强度等力学性能参数。
大体积混凝土计算
引言：大体积混凝土是一种在工程施工中常常使用的建筑材料，广泛应用于各类基础、结构和装配体的制作。
在使用大体积混凝土进行工程施工时，需要进行计算来确定所需的混凝土材料和混凝土结构的尺寸和数量。
本文将深入探讨大体积混凝土计算的相关内容，以帮助读者更好地理解和应用该计算方法。
概述：大体积混凝土计算是通过对工程结构的尺寸和要求进行综合分析，以确定所需的混凝土材料和结构尺寸。
计算的准确性和合理性对于工程的安全和可持续发展至关重要。
本文将围绕大体积混凝土计算的五个主要方面展开阐述，包括设计参数、材料选择、结构尺寸、施工工艺和质量控制。
正文内容：一、设计参数1.1 强度等级选择：根据工程的要求和使用环境选取合适的混凝土强度等级。
1.2 单位体积重量计算：通过材料的密度和含水率计算混凝土的单位体积重量。
1.3 混凝土抗裂控制：根据结构的布置和使用条件，确定混凝土抗裂控制的特殊要求。
二、材料选择2.1 水泥种类和用量：根据混凝土强度等级和工程要求，选择适合的水泥种类和用量。
2.2 砂石骨料选择：根据砂石骨料的物理和力学性质，选择适合的砂石骨料。
2.3 控制混凝土收缩和渗透性：选择合适的控制剂和添加剂来控制混凝土的收缩和渗透性。
2.4 控制混凝土温度：选择合适的材料和施工工艺来控制混凝土的温度。
三、结构尺寸3.1 结构荷载计算：根据工程的要求和使用条件，计算结构需要承受的荷载。
3.2 结构尺寸确定：根据结构荷载和混凝土强度，确定结构的尺寸和截面形状。
3.3 混凝土配筋计算：通过配筋计算确定混凝土结构的配筋数量和布置方式。
3.4 控制混凝土开裂：根据结构形态和使用要求，控制混凝土的开裂和裂缝宽度。
3.5 翼缘尺寸计算：对于梁或板等结构，进行翼缘尺寸的计算和布置。
四、施工工艺4.1 混凝土浇筑方式：选择合适的混凝土浇筑方式，确保混凝土充分密实。
4.2 配筋安装和固定：按照设计要求和标准施工规范，进行配筋的安装和固定。
4.3 渗透和震动：通过渗透和震动等工艺手段，使混凝土内部更加紧密和均匀。
大体积混凝土的计算方法
大体积混凝土的计算方法模板范本1：本文档详细介绍大体积混凝土的计算方法，包括以下几个章节：1. 混凝土的定义和用途1.1 混凝土的基本组成1.2 混凝土的用途和工程应用2. 大体积混凝土的特点2.1 大体积混凝土的定义2.2 大体积混凝土的性能和优势3. 大体积混凝土的配合比设计3.1 砂石料的选择和粒径分布3.2 混凝土的水泥用量和水灰比设计3.3 添加剂的选择和用量4. 大体积混凝土的施工工艺4.1 模板和支架的搭建4.2 混凝土的浇筑和振捣4.3 表面处理和养护5. 大体积混凝土的强度计算方法5.1 强度的定义和分类5.2 强度计算的基本原理5.3 大体积混凝土强度的估算方法6. 大体积混凝土的应力分析6.1 大体积混凝土的应力分布规律6.2 应力计算的基本公式和方法7. 本文档涉及附件：附件1：大体积混凝土的配合比设计表格附件2：大体积混凝土的施工流程图本文所涉及的法律名词及注释：1. 混凝土：指用水泥、砂石等物质制成的坚硬材料。
2. 配合比设计：指根据工程要求和混凝土的性能要求，确定混凝土中水、水泥、砂石料和添加剂的比例关系。
3. 强度计算：指根据混凝土的配合比和试验数据，通过理论计算和统计分析来预测混凝土的强度。
模板范本2：本文档详细介绍大体积混凝土的计算方法，包括以下几个章节：1. 混凝土的定义和用途1.1 混凝土的基本组成1.2 混凝土的用途和工程应用2. 大体积混凝土的特点2.1 大体积混凝土的定义2.2 大体积混凝土的性能和优势3. 大体积混凝土的配合比设计3.1 水泥用量和水灰比的选择和计算3.2 砂石料的选择和粒径分布设计3.3 添加剂的种类和用量确定4. 大体积混凝土的施工工艺4.1 模板和支架的搭建4.2 混凝土的浇筑和振捣4.3 表面处理和养护方法5. 大体积混凝土的强度计算方法5.1 强度的定义和分类5.2 强度计算的基本原理5.3 大体积混凝土强度的估算方法6. 大体积混凝土的应力分析6.1 大体积混凝土的应力分布规律6.2 应力计算的基本公式和方法7. 本文档涉及附件：附件1：大体积混凝土的配合比设计表格附件2：大体积混凝土的施工流程图本文所涉及的法律名词及注释：1. 混凝土：指用水泥、砂石等物质制成的坚硬材料。
大体积混凝土施工计算
大体积混凝土施工计算一、裂缝种类按产生原因一般可分：o荷载作用下的裂缝(约占10%)oo变形作用下的裂缝(约占80%)oo耦合作用下的裂缝(约占10%)o按裂缝有害程度分：o有害裂缝oo无害裂缝o按裂缝出现时间分：o早期裂缝(3～28天)、oo中期裂缝(28～180天)oo晚期裂缝(180～720天，最终20年)。
o按深度一般可分：o表面裂缝oo浅层裂缝oo深层裂缝oo贯穿裂缝二、温度裂缝1、裂缝产生的原因大体积混凝土施工阶段产生的温度裂缝，是其内部矛盾发展的结果，一方面是混凝土内外温差产生应力和应变，另一方面是结构的外约束和混凝土各质点间的内约束阻止这种应变，一旦温度应力超过混凝土所能承受的抗拉强度，就会产生裂缝。
2、水泥水化热水泥的水化热是大体积混凝土内部热量的主要来源，由于大体积混凝土截面厚度大，水化热聚集在混凝土内部不易散失。
3、外界气温变化4、约束条件结构在变形时会受到一定的抑制而阻碍其自由变形，该抑制即称“约束”，大体积混凝土由于温度变化产生变形，这种变形受到约束才产生应力。
在全约束条件下，混凝土结构的变形：式中三个参数分别为：——混凝土收缩时的相对变形；——混凝土的温度变化量；——混凝土的温度膨胀系数。
5、混凝土收缩变形三、大体积混凝土的温度应力1、大体积混凝土温度应力特点混凝土的温度取决于它本身环境有温差存在，而结构物四周又不可能做到完全绝热，因此，在新浇筑的混凝土与其四周环境之间，就会发生热能的交换。
模板、外界气候(包括温度、湿度和风速)和养护条件等因素，都会不断改变混凝土所贮备的热能，并促使混凝土的温度逐渐发生变动。
因此，混凝土内部的最高温度，实际上是由浇筑温度、水泥水化热引起的绝对温升和混凝土浇筑后的散热温度三部分组成。
2、大体积混凝土温度应力计算（1）大体积混凝土温度计算最大绝热温升(二式取其一)。
大体积混凝土养护计算
大体积混凝土养护计算大体积混凝土在现代建筑工程中应用广泛，如大型基础、大坝、桥墩等。
由于其体积大，水泥水化热释放集中，内部温度升高较快，如果养护不当，容易产生裂缝，影响结构的安全性和耐久性。
因此，准确的养护计算对于保证大体积混凝土的质量至关重要。
一、大体积混凝土养护的目的大体积混凝土养护的主要目的是控制混凝土的温度和湿度，减少混凝土的内外温差，防止混凝土出现裂缝。
在养护过程中，要保持混凝土表面湿润，避免水分过快蒸发，同时要控制混凝土内部温度的升高速度和峰值，使其在允许范围内。
二、大体积混凝土养护计算的参数1、混凝土的配合比混凝土的配合比会影响其水化热的产生。
水泥用量越多，水化热越大。
同时，骨料的种类、粒径和级配也会对混凝土的性能产生影响。
2、混凝土的浇筑温度混凝土的浇筑温度是指混凝土入模时的温度。
浇筑温度越高，混凝土内部的初始温度就越高，升温速度也越快。
3、环境温度环境温度包括气温和混凝土表面的温度。
环境温度越低，混凝土的内外温差就越大，越容易产生裂缝。
4、混凝土的绝热温升混凝土的绝热温升是指在绝热条件下，由于水泥水化热的作用，混凝土内部温度升高的数值。
5、混凝土的导热系数导热系数表示混凝土传递热量的能力，导热系数越大，热量传递越快，混凝土内部的温度分布越均匀。
三、大体积混凝土温度计算1、混凝土的绝热温升计算混凝土的绝热温升可以通过以下公式计算：＼T_{max} ＝＼frac{WQ}｛c\rho} （1 e^｛mt}）＼其中，＼（T_{max}＼）为混凝土的绝热温升（℃）；＼（W\）为每立方米混凝土的水泥用量（kg/m³）；＼（Q\）为每千克水泥的水化热（kJ/kg）；＼（c\）为混凝土的比热容（kJ/kg·℃）；＼（＼rho\）为混凝土的质量密度（kg/m³）；＼（m\）为与水泥品种、浇筑温度等有关的系数；＼（t\）为混凝土的龄期（d）。
2、混凝土内部实际最高温度计算混凝土内部实际最高温度可以通过以下公式计算：＼T_{max}＾＼prime ＝ T_{j} ＋ T_{max}＼xi＼其中，＼（T_{max}＾＼prime\）为混凝土内部实际最高温度（℃）；＼（T_{j}＼）为混凝土的浇筑温度（℃）；＼（＼xi\）为不同浇筑块厚度的降温系数。
大体积混凝土施工方案含计算
大体积混凝土施工方案含计算在建筑工程中，大体积混凝土的施工是一项重要且复杂的任务。
本文将探讨大体积混凝土施工的方案设计以及相关计算方法，旨在为相关从业人员提供参考。
1.施工方案设计1.1 施工工艺大体积混凝土施工需要精心设计施工工艺，包括原材料准备、搅拌、运输、浇筑、养护等环节。
在选择施工工艺时，应该考虑混凝土的流动性、坍落度、凝结时间等因素。
1.2 施工设备选择适当的施工设备对大体积混凝土的施工至关重要。
常用的设备包括搅拌车、输送泵、泵送车等。
在选择设备时，要考虑设备的性能参数以及适用范围。
1.3 安全措施在大体积混凝土施工过程中，安全第一是至关重要的原则。
必须制定完善的安全管理措施，保障施工人员的安全。
同时，要注意设备的安全运行，确保施工过程中不发生意外。
2.计算方法2.1 混凝土配合比计算在大体积混凝土施工中，配合比的计算是至关重要的一环。
配合比的合理性直接影响混凝土的质量。
根据混凝土的强度等级和使用要求，可以通过试配和实际试验确定最佳的配合比。
2.2 施工量计算施工量的计算是大体积混凝土施工的关键之一。
需要根据设计要求和实际情况确定施工量，包括混凝土的用量、浇筑面积、浇筑高度等参数。
通过合理计算施工量，可以确保施工进度和质量。
2.3 理论浇筑压力计算在大体积混凝土施工中，浇筑压力的计算是非常重要的。
通过计算理论浇筑压力，可以确定适当的浇筑方式和施工工艺，提高浇筑效率和质量。
结语总之，大体积混凝土的施工是一项复杂而重要的任务，需要综合考虑施工方案设计和计算方法。
只有在施工过程中严格遵循设计要求和安全规范，并合理计算施工参数，才能保证大体积混凝土的施工质量和安全。
希望本文的内容能为相关从业人员提供一定的指导和帮助。
感谢阅读！。
大体积混凝土的计算
已知条件：墩身Ⅰ砼共412m3,强度C50 ,由于值冬季施工，砼既要满足冬季施工，又要按大体积砼考虑。
砼有沈铁大城商品砼站供应，为暖站拌合，拌合出料温度不小于10℃，入模温度T不小于5℃。
每M3砼的水泥用量（普硅５２５）：Ｗ＝４８６kg/m3水泥发热量：Ｑ＝４６１KJ/kg 混凝土密度：p=2400kg/m3砼配比如下：（kg/１m3）砼比热：０.９６Ｊ／（kg/℃）（一）混凝土内部中心温度（绝热温升）计算：1. 砼的最高绝热温升当结构厚度在1．8ｍ以上时，可只考虑水泥用量及浇注温度影响。
Tmax=T+W/10=5+486×1.15/10=61℃砼3、7天的绝热温升分别为：T(t)= Tmax(1-e-mt) 其中m=0.013,t为砼龄期h;T(3)=37℃T(7)=54℃2. 砼内部中心温度计算a. 大体积砼内实际最高温度（按3.4m计算厚度）Ｔ１max=T+ T(t)×ξξ指不同浇注块厚度的温降系数，3天取0.7,7天取0.68;则3天Tmax=5+37x0.7=30.9℃7天Tmax=5+54x0.68=41.72℃（二）表面温度计算（考虑砼表面覆盖一层草袋，周边设两层帆布，布设4台15kw的暖风机，使周边气温控制在5~10℃左右）Tb=Tq+4h’(H-h’)△T/H2H为混凝土的计算厚度，H=3.4+2h’=3.4+2x0.5=4.4mh为混凝土的实际厚度3.4米h’ 为混凝土的虚厚度(m)* h’=kλ/V=0.666×2.33/3.112=0.5λ砼的导热系数，取消2.33w/m/kV模板及保温层的传热系数（w/m2k）V=1/(∑δi/αi_+Rw)=1/(0.018/0.17+0.01/0.058+0.043)=1/0.321=3.112ΔT(t)为各龄期砼内最高气温与外界气温之差。
ΔT(3)= Tmax-Tq=30.9-8=22.9℃ΔT(7)= Tmax-Tq=41.72-8=33.7℃则3天表面温度为Tb(3)=8+0.5×4(4.4-0.5) ×22.9/4.42=17.2℃7天表面温度为Tb(7)=8+0.5×4(4.4-0.5) ×33.7/4.42=21.6℃（三）体积内外温差引起的温度应力：1. 各龄期的砼的弹性模量Ｅ（１3）＝Ｅ０（１－e-0.09t）=3.45×104×0.236=8.163×103Ｅ（１7）＝Ｅ０（１－e-0.09t）=3.45×104×0.467=1.613×1042. 砼的二维温度应力计算式如下σ＝Ｅ（１t）α△Ｔ Sh(t)Rk／（１－μ）砼的最大综合温度差（℃）3天为△Ｔ＝Ｔ０＋２×Ｔ（１５）／３＋Ｔ１（t）＝5＋2×37/3＋2＝31.667℃7天为△Ｔ＝Ｔ０＋２×Ｔ（１５）／３＋Ｔ１（t）＝5＋2×54/3＋2＝43℃砼的松弛系数Sh(t) ，3天取0.57,7天取0.502；砼的外约束系数Rk取0.3；砼的泊松比μ取0.15。
大体积混凝土施工计算
大体积混凝土施工计算1.确定混凝土的用量：首先需要确定需要浇注的混凝土的用量。
这可以通过建筑设计图纸和工程规范来确定。
通常，建筑设计图纸会标明每个构件的尺寸和混凝土的厚度，可以通过计算来确定混凝土的用量。
2.计算混凝土的配比：根据混凝土的用途和工程要求，需要确定混凝土的配比。
混凝土配比的计算通常根据设计强度等因素来确定，可以通过实验室试验和设计经验来确定。
3.确定混凝土的施工方式：根据工程要求和具体情况，需要确定混凝土的施工方式。
常见的施工方式包括手工浇筑、泵送和输送带输送等。
不同的施工方式需要考虑不同的因素，如施工工艺、施工设备和工期等。
4.确定混凝土的浇筑时间和速度：根据混凝土的用途和施工方式，需要确定混凝土的浇筑时间和速度。
在施工过程中，需要保证混凝土的浇筑均匀和连续，以避免出现冷接缝和质量问题。
5.考虑混凝土的收缩和变形：混凝土在施工过程中会出现收缩和变形的现象。
因此，在计算混凝土用量和配比时，需要考虑混凝土的收缩和变形对工程质量的影响，并采取相应的措施进行控制。
6.考虑混凝土的温度控制：在大体积混凝土施工中，混凝土的温度控制非常重要。
混凝土的温度会影响混凝土的强度和耐久性。
因此，在施工过程中，需要采取措施控制混凝土的温度，如降温剂、保温材料和浇注顺序等。
7.考虑混凝土的养护：混凝土在施工后需要进行养护，以提高混凝土的强度和耐久性。
养护工作包括湿润养护、防止混凝土干燥和防止混凝土受到外界影响等。
在计算混凝土用量和配比时，需要考虑养护工作对混凝土施工的要求。
大体积混凝土施工计算需要考虑多个因素，包括混凝土用量、混凝土配比、施工方式、浇筑时间和速度、混凝土收缩和变形、温度控制以及混凝土的养护。
通过合理计算和控制，可以确保混凝土施工的质量和安全，保证工程的顺利进行。
在实际施工中，需要根据具体情况和工程要求，综合考虑各个因素，制定合理的施工方案和措施。
同时，施工过程中需要进行监测和质量控制，及时发现和解决问题，确保混凝土的质量和工程的成功完成。
大体积混凝土计算书
1 混凝土泵输出量和搅拌车数量计算1 泵车数量计算N=q nq max·η=120140∗0.6=2式中：q n-混凝土浇筑数量，取q n=120m3/h；q max-混凝土输送泵车最大排量，取q max=140m3/h；η-泵车作业效率，取η=0.6。
2 每台泵车需配备的混凝土搅拌车数量计算N=Q1V(LS+T t)=75.620(7.630+2060)=3式中：Q1-混凝土泵的实际输出量Q1=Q max·α·η=140*0.9*0.6=75.6m3/h；V-每台混凝土搅拌车容量，取V=20m3；S-混凝土搅拌车平均行车速度，取30km/h；L-搅拌桩到施工现场往返距离，取7.6km；T t-每台混凝土搅拌车总计停歇时间，取20min。
2 混凝土温升计算1 水泥水化热计算水泥水化热可按下式计算：Q0=4（3.1）7/Q7−3/Q3-在龄期3d 时的累积水化热(kJ/kg)；式中：Q3-在龄期7d 时的累积水化热(kJ/kg)；Q7Q-水泥水化热总量(kJ/kg)。
不同龄期水泥水化热见表3.1-1。
表3.1-1 水泥在不同期限内的发热量计算得Q=392.37kJ/kg。
2 胶凝材料水化热计算胶凝材料水化热可按下式计算：Q=(k1+k2−1)Q0（3.2）式中：Q-胶凝材料水化热总量(kJ/kg)；k1-粉煤灰掺量对应的水化热调整系数，取值见表3.1-2。
k2-矿渣粉掺量对应的水化热调整系数，取值见表3.1-2。
表3.1-2 不同掺量掺合料水化热调整系数注：表中掺量为掺合料占总胶凝材料用散的百分比。
本项目承台C40混凝土粉煤灰掺量为14.9%，不掺矿渣。
故Q=0.955*Q=374.71kJ/kg。
3 混凝土绝热升温值计算混凝土绝热温升值可按下式计算：T(t)=WQCρ(1−e−mt)（3.3）式中： T(t)-混凝土龄期为t 时的绝热温升(℃)；W-每立方米混凝土的胶凝材料用量(kg/m3)；C-混凝土的比热容，可取0.92～1.00[kJ/(kg·℃)]，取0.96kJ/(kg·℃)；ρ-混凝土的质量密度，根据配合比取2417.4kg/m3；t-混凝土龄期(d)，取3d、6d、9d、12d、15d、18d、21d；m-与水泥品种、用量和入模温度等有关的单方胶凝材料对应系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
萨摩亚游泳馆大体积混凝土热工计算
1、大体积混凝土各组份含量
通过与力天混凝土搅拌站工程技术人员协商，拟采用P.O 32.5水泥配置C30混凝土，因设计要求降低水化热对混凝土的影响，故混凝土配比将降低水泥用量，增加掺合料其配合比可按以下常规配合比计算
2、计算常数取值
水泥水化热：
Q=377J/kg 混凝土密度：
ρ=2360kg/m 3混凝土比热：
C=0.96常数
e= 2.718常数
m=0.34（控制入模温度15℃）标准状态下最终收缩值：
=0.000324混凝土线膨胀系数:
α=0.00001混凝土最终弹性模量:
E 0=31500N/mm 2混凝土外约束系数:
R=0.32泊松比:
v=0.15混凝土稳定时温度:
T h =29℃验算时间：
3，7，28，60h 混凝土水化热绝热温升值：m c 为每立方米混凝土中水泥用量T(3)=
33.19ΔT=33.19℃T(7)=
47.11ΔT=13.92℃T(28)=
51.91ΔT= 4.80℃T(60)=51.91ΔT=
0.00℃0y ε()()m t c t e C q m T --=
1
3、各龄期混凝土收缩变形值计算
M1＝M2＝M3＝M9=1
M4=1.3
M5=0.9
M6=1.1
M7=0.54
M8=1
E a A a /E b A b =
0.031577 M10=
0.9 = 5.99E-06
= 1.37E-05
= 4.95E-05
=
9.14E-054、各龄期混凝土收缩当量温差计算：
=
-0.60℃ =
-1.37℃ =
-4.95℃ =-9.14℃
5、各龄期混凝土弹性模量计算：
计算公式：
=7452.87N/mm 2
=14722.26N/mm 2
=28964.86N/mm 2
=
31357.65N/mm 26、混凝土初始温度计算
必要时，可采取一定降低水温的措施
n
t y y m m m e t ⋅⋅⋅⨯⨯-=-2101.00)1()(εε)3(y ε)7(y ε)28(y ε)60(y ε)3(y T a
T t y y /)()(ε-=)7(y T )28(y T )60(y T )1()(09.00t e E t E --=)3(E )7(E )28(E )60(E
混凝土拌合物理论值
式中：T 0--混凝土拌合物温度（℃）
T s 、T g --砂石的温度（℃）
T c 、T w --水泥、拌合用水的温度（℃）
m c 、m s 、m g 、m w --水泥、砂、石、水的重量（kg）C c 、C s 、C g 、C w --水泥、砂、石、水的热容（kj/kg.k）
=23.72℃
混凝土拌合物出机温度计算
其中T 1--混凝土拌合物出机温度
T i --搅拌机棚内温度
则T 1=24.40℃
混凝土拌合物浇筑温度计算
式中T2--混凝土拌合物运输到浇筑时温度
t 1--从运输到浇筑的时间
n--混凝土拌合物运转次数
T a --运输时环境温度
--温度损失系数0.0042
则T 2＝25.02℃
7、混凝土最大综合温差：（℃）
混凝土水化热：Q=377kJ/kg
则混凝土最高水化热温度
＝（325×260）／（0.96×2500）
=51.91℃
混凝土1、2、7d的水化热绝热温度
基础底板厚度1800mm
)
/()(0w c g s w w w c c c g g g s s s m m m m m T C m T C m T C m T C T ++++++=0T )
(16.0001i T T T T --=)
)(032.0(1112T T n t T T -++=αααh T
查降温系数 可求得不同龄期的水热温升及中心温度：
其中T 0 --混凝土浇筑入模温度
T(t) --浇筑完t 时后的绝热温升
T h --混凝土浇筑稳定后的温度，一般为当地平均气温（℃）:则ΔT (3)=
16.65℃ΔT (7)=
14.31℃ΔT (28)=
5.43℃ΔT (60)=
7.55℃因混凝土核心与大气温差为23度，故，核心与表面温差及表面与大气温差
均小于25度
8、混凝土松驰系数=
0.57=
0.502=
0.336=
0.288
9、混凝土收缩应力计算其中 --混凝土拉应力(N/mm2)
--混凝土弹性模量 --混凝土热膨胀系数
--混凝土截面中心与表面之间的温差 --混凝土的泊松比，取0.15)3(h S )7(h S )28(h S )60(h S t σα1T ∆ν
)(t E )1(09.00)(t t e E E ⨯--=h t y t T T T T T -++=∆)()(032αε)
()(t y t y T -
=R
S T
E t c t )()(1⋅-∆-=νασζ
S (t) --考虑徐变影响的松弛系数：
R 混凝土外约束系数
0.32则 σ3 ＝
0.27N/mm 2σ7 ＝
0.40N/mm 2σ
28 ＝0.20N/mm 2σ60 ＝0.26N/mm 2
10、最大拉应力计算
大体积混凝土分块最大尺寸：32m×24m
厚度1800mm Cx=0.03
（考虑垫层与基础地板同步伸缩）
最大温度收缩拉应力：其中σ(t) --各龄期混凝土承受的温度应力
cosh --双曲余弦函数
β --约束状态系数
L --大体积混凝土长度
β
3 =4.73E-05 =0.756628β
7 =3.36E-05 =0.538341β
28 = 2.4E-05 =0.383803β60 =2.31E-05
=0.368869查双曲函数表得3d
= 1.437d
= 1.2128d
= 1.160d
= 1.08σ3 =
0.250281σ7 =0.215942约束状态影响系数ν
)(t x E H C ⋅=β∑=∆⎥⎥⎦⎤⎢⎢⎣
⎡⋅⋅--=n i n t i t i t i t S T E l )()()()(2cosh 111βνασ2L ⋅β2L ⋅β2L ⋅β2L ⋅β2cosh L
⋅⋅β2cosh L ⋅⋅β2cosh L ⋅
⋅β2cosh L ⋅⋅β
σ28
0.056518σ600.0594
=0.5821409N/mm 2
混凝土抗拉强度设计值取1.1N/mm 2，则抗裂安全度：
K= 1.8895769>1.15
满足抗裂条件
故不会出现裂缝。
)
60()28()7()3(max σσσσσ+++=
度
28。
