镁合金
镁合金加工简介
镁合金加工简介镁合金是一种轻质高强度金属材料，被广泛应用于汽车、航空、导弹、电子等行业。
由于其良好的机械性能和耐腐蚀性能，镁合金具有很大的应用潜力。
本文将介绍一些关于镁合金的加工方法。
一、铸造加工铸造是一种常见的镁合金加工方法。
主要有两种铸造方法：压力铸造和重力铸造。
压力铸造主要是指高压钢模压铸和低压钢模压铸，适用于大量生产的高精度铸件。
重力铸造主要是指砂型铸造、常压铸造、真空铸造，适用于各种形状和大小的铸造件加工。
二、挤压加工挤压加工是一种适用于生产轴类、管类和板类工件的方法。
这种方法可以控制加工后的尺寸精度和机械性能，并且可以根据需要进行深加工，提高工件的应用性能。
挤压加工主要包括直接挤压和间接挤压两种方法。
锻造加工是一种可以控制铸造铝合金晶粒大小和晶内组织的方法。
锻造可使铝合金变得更加均匀致密、强度和硬度更高，并且可以改善其耐疲劳性。
锻造加工分为两种，即热力成型和冷机臂成型。
四、拉深加工拉深加工是一种适用于生产高度为尺寸的工件的方法。
利用该方法，可以将板材或管材拉伸成具有各种形状和厚度的工件。
在拉深加工中，铝板或板材被放置在一条镂空的圆柱体中，并通过力的作用将其压缩成一种具有凹凸不平面形状的工件。
五、切削加工切削加工是最常见的加工方法之一。
在镁合金生产中，常见的切削加工包括车削、铣削、钻削、切割等。
切削加工可以按照预定的形状、尺寸和表面质量进行制造。
切削加工也可以使用先进的数控技术进行自动化生产。
六、电化学加工电化学加工是一种采用电化学反应来加工器件的方法。
通过电解将工具和珠宝合金表面作为阳极和阴极，电解液中的电解质会在当前通过工具和合金时释放出气体，并逐渐侵蚀工具和合金表面，从而实现加工的目的。
综上所述，对于镁合金的加工方法有很多种，每种加工方法都有其自身的优缺点。
生产人员在选择时应根据具体情况进行选择，以提高生产效率和生产质量。
镁合金是什么材料

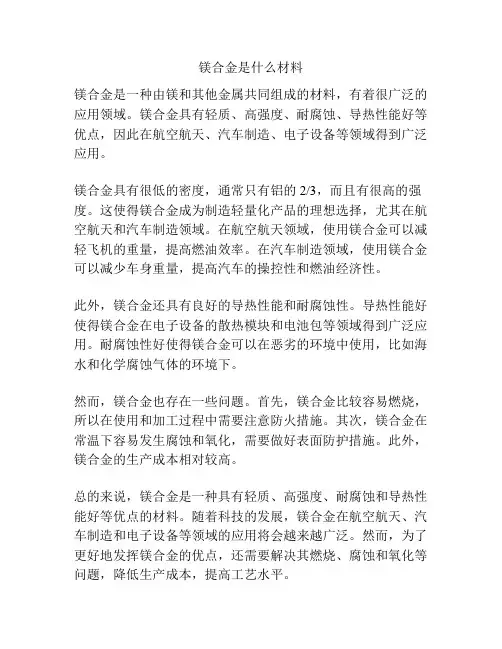

镁合金是什么材料
镁合金是一种由镁和其他金属共同组成的材料，有着很广泛的应用领域。
镁合金具有轻质、高强度、耐腐蚀、导热性能好等优点，因此在航空航天、汽车制造、电子设备等领域得到广泛应用。
镁合金具有很低的密度，通常只有铝的2/3，而且有很高的强度。
这使得镁合金成为制造轻量化产品的理想选择，尤其在航空航天和汽车制造领域。
在航空航天领域，使用镁合金可以减轻飞机的重量，提高燃油效率。
在汽车制造领域，使用镁合金可以减少车身重量，提高汽车的操控性和燃油经济性。
此外，镁合金还具有良好的导热性能和耐腐蚀性。
导热性能好使得镁合金在电子设备的散热模块和电池包等领域得到广泛应用。
耐腐蚀性好使得镁合金可以在恶劣的环境中使用，比如海水和化学腐蚀气体的环境下。
然而，镁合金也存在一些问题。
首先，镁合金比较容易燃烧，所以在使用和加工过程中需要注意防火措施。
其次，镁合金在常温下容易发生腐蚀和氧化，需要做好表面防护措施。
此外，镁合金的生产成本相对较高。
总的来说，镁合金是一种具有轻质、高强度、耐腐蚀和导热性能好等优点的材料。
随着科技的发展，镁合金在航空航天、汽车制造和电子设备等领域的应用将会越来越广泛。
然而，为了更好地发挥镁合金的优点，还需要解决其燃烧、腐蚀和氧化等问题，降低生产成本，提高工艺水平。
镁合金的生产工艺流程
镁合金的生产工艺流程
《镁合金的生产工艺流程》
镁合金是一种重要的轻金属材料，具有优异的力学性能和耐腐蚀性能，被广泛应用于航空航天、汽车制造、电子设备等领域。
其生产工艺流程主要包括镁矿选矿、精炼、合金化和铸造等环节。
首先是镁矿选矿。
镁矿一般是以镁石和白镁矿为主要原料，通过挖掘、破碎、磨矿等步骤进行选矿，以获得含有较高镁含量的矿石。
接下来是精炼。
选矿后的镁矿需要进行精炼处理，主要包括熔炼、分离、提纯等步骤。
熔炼是将镁矿放入高温熔炼炉中，以将镁矿中的杂质分离出来，提高镁含量。
分离和提纯则是通过化学反应或其他方法，进一步提高镁的纯度。
在镁矿精炼后，需要进行合金化。
镁合金通常是通过在纯镁中添加其他金属元素形成的。
合金化一般通过熔炼、搅拌等方法进行，以获得具有特定性能的镁合金。
最后是铸造。
将合金化后的镁合金液态熔体浇铸成各种产品，包括板材、棒材、型材、铸件等。
铸造过程中需要严格控制温度、压力和铸模等参数，以确保所铸成的产品具有良好的力学性能和表面质量。
除了上述核心环节外，镁合金的生产工艺流程还包括原材料储
存、设备维护、环境保护等环节。
通过严格控制每一个环节，可以确保镁合金的生产工艺流程稳定、高效，满足各种工业领域对于镁合金产品的需求。
镁合金锭与镁合金

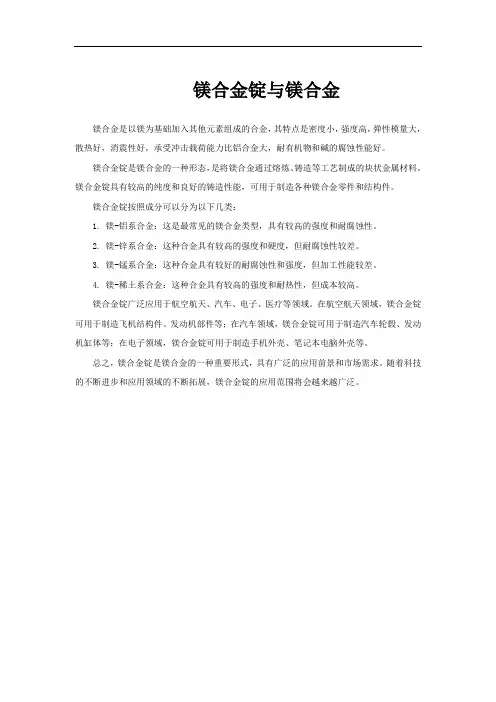

镁合金锭与镁合金
镁合金是以镁为基础加入其他元素组成的合金，其特点是密度小，强度高，弹性模量大，散热好，消震性好，承受冲击载荷能力比铝合金大，耐有机物和碱的腐蚀性能好。
镁合金锭是镁合金的一种形态，是将镁合金通过熔炼、铸造等工艺制成的块状金属材料。
镁合金锭具有较高的纯度和良好的铸造性能，可用于制造各种镁合金零件和结构件。
镁合金锭按照成分可以分为以下几类：
1. 镁-铝系合金：这是最常见的镁合金类型，具有较高的强度和耐腐蚀性。
2. 镁-锌系合金：这种合金具有较高的强度和硬度，但耐腐蚀性较差。
3. 镁-锰系合金：这种合金具有较好的耐腐蚀性和强度，但加工性能较差。
4. 镁-稀土系合金：这种合金具有较高的强度和耐热性，但成本较高。
镁合金锭广泛应用于航空航天、汽车、电子、医疗等领域。
在航空航天领域，镁合金锭可用于制造飞机结构件、发动机部件等；在汽车领域，镁合金锭可用于制造汽车轮毂、发动机缸体等；在电子领域，镁合金锭可用于制造手机外壳、笔记本电脑外壳等。
总之，镁合金锭是镁合金的一种重要形式，具有广泛的应用前景和市场需求。
随着科技的不断进步和应用领域的不断拓展，镁合金锭的应用范围将会越来越广泛。
镁合金的危害及防护

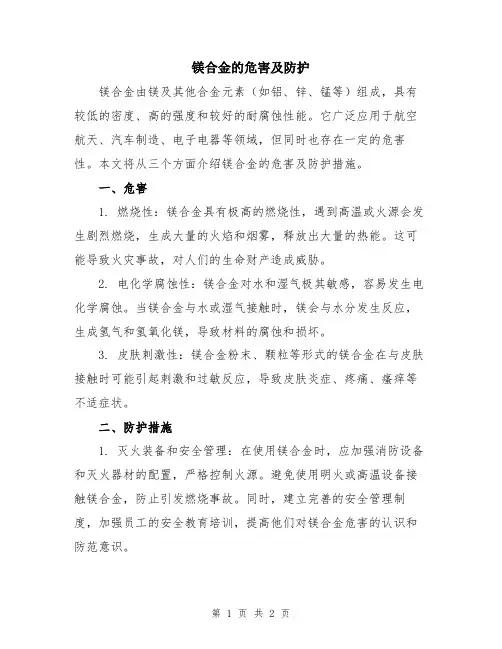

镁合金的危害及防护镁合金由镁及其他合金元素（如铝、锌、锰等）组成，具有较低的密度、高的强度和较好的耐腐蚀性能。
它广泛应用于航空航天、汽车制造、电子电器等领域，但同时也存在一定的危害性。
本文将从三个方面介绍镁合金的危害及防护措施。
一、危害1. 燃烧性：镁合金具有极高的燃烧性，遇到高温或火源会发生剧烈燃烧，生成大量的火焰和烟雾，释放出大量的热能。
这可能导致火灾事故，对人们的生命财产造成威胁。
2. 电化学腐蚀性：镁合金对水和湿气极其敏感，容易发生电化学腐蚀。
当镁合金与水或湿气接触时，镁会与水分发生反应，生成氢气和氢氧化镁，导致材料的腐蚀和损坏。
3. 皮肤刺激性：镁合金粉末、颗粒等形式的镁合金在与皮肤接触时可能引起刺激和过敏反应，导致皮肤炎症、疼痛、瘙痒等不适症状。
二、防护措施1. 灭火装备和安全管理：在使用镁合金时，应加强消防设备和灭火器材的配置，严格控制火源。
避免使用明火或高温设备接触镁合金，防止引发燃烧事故。
同时，建立完善的安全管理制度，加强员工的安全教育培训，提高他们对镁合金危害的认识和防范意识。
2. 防腐措施：镁合金在生产过程中，应保持干燥，并尽量避免与水或湿气接触。
可以采用合适的防锈涂层、涂装或其他防腐措施，保护镁合金的表面，减少氧化和腐蚀的发生。
3. 个人防护措施：在接触镁合金时，应佩戴适当的个人防护装备，如防护眼镜、防护口罩、防护手套和防护服等。
特别要注意保护眼睛和呼吸系统，避免镁合金粉末、颗粒等进入体内引起刺激或损害。
4. 废弃物处理：处理废弃的镁合金材料时，应当严格遵守相关的环保法规。
镁合金废物应妥善贮存、运输和处理，以防止引起环境污染和危害。
可以采用专门的废物处理公司进行处理，遵循环保要求。
总之，镁合金在使用过程中可能存在燃烧、腐蚀和皮肤刺激等危害。
为了保护人们的生命安全和健康，应采取相应的防护措施，加强火灾防控和安全管理，注意防腐措施，佩戴个人防护装备，正确处理废弃物。
只有综合考虑这些方面，才能有效减少镁合金的危害，确保安全使用。
镁合金的生产工艺流程

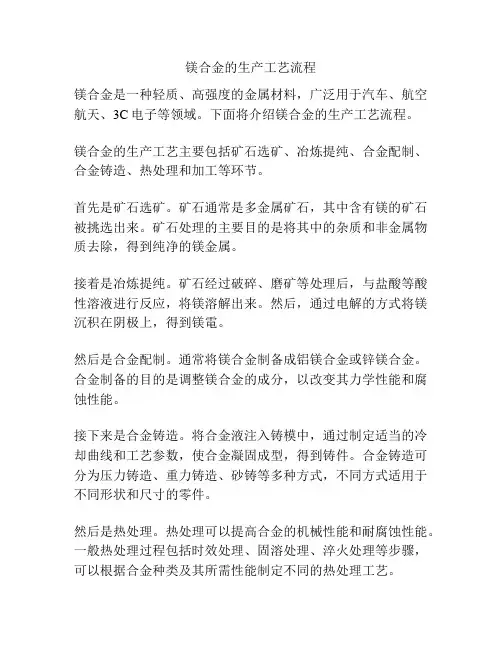

镁合金的生产工艺流程
镁合金是一种轻质、高强度的金属材料，广泛用于汽车、航空航天、3C电子等领域。
下面将介绍镁合金的生产工艺流程。
镁合金的生产工艺主要包括矿石选矿、冶炼提纯、合金配制、合金铸造、热处理和加工等环节。
首先是矿石选矿。
矿石通常是多金属矿石，其中含有镁的矿石被挑选出来。
矿石处理的主要目的是将其中的杂质和非金属物质去除，得到纯净的镁金属。
接着是冶炼提纯。
矿石经过破碎、磨矿等处理后，与盐酸等酸性溶液进行反应，将镁溶解出来。
然后，通过电解的方式将镁沉积在阴极上，得到镁電。
然后是合金配制。
通常将镁合金制备成铝镁合金或锌镁合金。
合金制备的目的是调整镁合金的成分，以改变其力学性能和腐蚀性能。
接下来是合金铸造。
将合金液注入铸模中，通过制定适当的冷却曲线和工艺参数，使合金凝固成型，得到铸件。
合金铸造可分为压力铸造、重力铸造、砂铸等多种方式，不同方式适用于不同形状和尺寸的零件。
然后是热处理。
热处理可以提高合金的机械性能和耐腐蚀性能。
一般热处理过程包括时效处理、固溶处理、淬火处理等步骤，可以根据合金种类及其所需性能制定不同的热处理工艺。
最后是加工。
加工是将铸件或热处理后的合金进行进一步加工，以得到所需的形状和尺寸。
常见的加工方式有压力加工、锻造、挤压、铸造等。
综上所述，镁合金的生产工艺流程主要包括矿石选矿、冶炼提纯、合金配制、合金铸造、热处理和加工等环节。
这一工艺流程可以根据具体需求进行调整和改进，以满足不同应用领域的要求。
镁合金的危害及防护
镁合金的危害及防护镁合金是一种轻质高强度的金属材料，具有优异的机械性能和导热性能，被广泛应用于航空航天、汽车、电子等行业。
然而，由于其特殊的化学性质和物理特性，使用和加工镁合金也存在一些潜在的危害。
本文将探讨镁合金的危害及防护方法。
首先，镁合金的危害主要表现在火灾和爆炸的风险上。
镁合金具有良好的可燃性，易于与氧气反应产生火灾，同时也易于生成可燃气体。
当镁合金处于高温和高湿度环境下，容易吸湿，加速氧化反应，增加火灾发生的风险。
此外，镁合金还具有较高的燃烧温度，一旦发生火灾，难以控制和扑灭，可能导致严重的人员伤亡和财产损失。
为了有效防护镁合金的火灾和爆炸风险，需要采取一系列的防护措施。
以下是几种常用的防护方法：1. 提高工作场所的管理水平。
确保工作场所的环境符合安全要求，设置良好的安全通道和紧急疏散通道，设立灭火器材和应急救生设施，定期进行防火巡检和消防演练。
2. 加强防火设施的建设。
采取合适的灭火设备，如灭火器、灭火器站、灭火泡沫装置等，确保可迅速扑灭火灾。
同时，设置自动火灾报警器和火灾自动灭火系统，能够及时发现火灾并采取相应的灭火措施。
3. 降低火灾发生的条件。
在镁合金加工和使用过程中，控制温度和湿度的升高，减少与氧气的接触，避免火灾的发生。
可以采取局部防护措施，如在加工设备上设置防爆罩和排风设备，减少火灾风险。
除了火灾和爆炸的风险外，使用和加工镁合金还存在其他的安全隐患。
例如，镁合金加工产生的粉尘和废气可能对工人的呼吸系统和皮肤造成伤害。
因此，采取适当的防护措施是十分必要的。
1. 戴防护口罩和手套。
在操作镁合金时，应佩戴防护口罩，有效阻挡粉尘进入呼吸器官。
同时，戴上防护手套，减少皮肤接触到镁合金或镁合金加工产生的废气。
2. 做好通风换气。
在镁合金加工的车间或工作区域内，应设置有效的通风设备，保持空气清新，减少废气的积聚。
3. 加强个人防护意识和培训。
工人应了解镁合金的危害和防护方法，加强自我保护意识，学会正确使用和维护相应的防护设备。
镁合金的生产工艺流程
镁合金的生产工艺流程镁合金是一种具有轻重量、高强度和良好的耐腐蚀性能的金属材料，广泛应用于航空航天、汽车、电子等领域。
下面我将介绍镁合金的生产工艺流程。
首先，镁合金的生产通常是通过熔炼法进行。
熔炼法的基本原理是将镁矿石经过破碎、磨粉等预处理后，与金属锍或金属相混合，在高温下进行熔炼，使镁矿石中的金属元素与金属锍中的金属元素发生反应，生成镁合金。
其次，熔炼法的具体步骤如下：1. 镁矿石的预处理：将镁矿石经过破碎、磨粉的处理，使其粒径适合熔炼反应的要求。
2. 镁矿石的混合：将预处理好的镁矿石与金属锍或金属相混合，按照一定的配比放入熔炼炉中。
3. 熔炼反应：在高温的条件下，通过加热炉中的熔炼材料使其熔化，形成熔体。
在熔体中，镁矿石中的金属元素与金属锍中的金属元素发生反应，生成镁合金。
熔炼反应通常需要添加适量的助熔剂或变质剂，以提高反应的速度和效率。
4. 熔炼渣的处理：在熔炼过程中，熔炼材料中的杂质和氧化物会形成熔渣。
熔渣通常需要进行去渣处理，以保证熔体中的杂质含量符合要求。
5. 熔体的浇铸：在熔体达到一定的温度和成分后，将其倒入预先准备好的铸型中。
通过控制浇铸的速度和温度，可以获得具有良好力学性能的镁合金铸件。
6. 铸件的后处理：铸件通常需要经过去渣、除气、退火等后处理工艺，以消除内部和表面的缺陷，并进一步提高其力学性能。
需要注意的是，镁合金的生产工艺流程还受到工艺设备、材料性质以及产品要求等多个因素的影响。
不同的镁合金种类和应用领域可能有不同的生产工艺流程。
因此，在具体生产过程中，还需要根据实际情况进行调整和改进。
总结起来，镁合金的生产工艺流程包括预处理、混合、熔炼反应、熔渣处理、浇铸和后处理等步骤。
这些步骤的合理组合和控制，可以保证镁合金的质量和性能，满足其在各个领域的应用要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镁合金是以镁为基加入其他元素组成的合金。
其特点是：密度小（1.8g/cm3镁合金左右），比强度高，弹性模量大，散热好，消震性好，承受冲击载荷能力比铝合金大，耐有机物和碱的腐蚀性能好。
主要合金元素有铝、锌、锰、铈、钍以及少量锆或镉等。
目前使用最广的是镁铝合金，其次是镁锰合金和镁锌锆合金。
主要用于航空、航天、运输、化工、火箭等工业部门。
在实用金属中是最轻的金属，镁的比重大约是铝的2/3，是铁的1/4。
它是实用金属中的最轻的金属，高强度、高刚性。
特点其加工过程及腐蚀和力学性能有许多特点：散热快、质量轻、刚性好、具有一定的耐蚀性和尺寸稳定性、抗冲击、耐磨、衰减性能好及易于回收；另外还有高的导热和导电性能、无磁性、屏蔽性好和无毒的特点。
应用范围：镁合金广泛用于携带式的器械和汽车行业中，达到轻量化的目的镁合金铸件1。
镁合金（英文：Magnesium alloy）的比重虽然比塑料重，但是，单位重量的强度和弹性率比塑料高，所以，在同样的强度零部件的情况下，镁合金的零部件能做得比塑料的薄而且轻。
另外，由于镁合金的比强度也比铝合金和铁高，因此，在不减少零部件的强度下，可减轻铝或铁的零部件的重量。
镁合金相对比强度（强度与质量之比）最高。
比刚度（刚度与质量之比）接近铝合金和钢，远高于工程塑料。
在弹性范围内，镁合金受到冲击载荷时，吸收的能量比铝合金件大一半，所以镁合金具有良好的抗震减噪性能。
镁合金熔点比铝合金熔点低，压铸成型性能好。
镁合金铸件抗拉强度与铝合金铸件相当，一般可达250MPA，最高可达600多Mpa。
屈服强度，延伸率与铝合金也相差不大。
镁合金还个有良好的耐腐蚀性能，电磁屏蔽性能，防辐射性能，可做到100%镁合金铸件2回收再利用。
镁合金件稳定性较高压铸件的铸造行加工尺寸精度高，可进行高精度机械加工。
镁合金具有良好的压铸成型性能，压铸件壁厚最小可达0.5mm。
适应制造汽车各类压铸件。
但镁合金线膨胀系数很大，达到25～26 μm/m℃，而铝合金则为23 μm/m℃，黄铜约20 μm/m℃，结构钢12 μm/m℃，铸铁约10μm/m℃，岩石（花岗岩、大理石等）仅为5～9 μm/m℃，玻璃5～11 μm/m℃。
镁合金是以镁为基础加入其他元素组成的合金。
其特点是：密度小，比强度高，弹性模量大，消震性好，承受冲击载荷能力比铝合金大，耐腐蚀性能好。
主要合金元素有铝、锌、锰、铈、钍以及少量锆或镉等。
目前使用最广的是镁铝合金，其次是镁锰合金和镁锌锆合金。
镁合金比重在所有结构用合金中属于最轻者，因此，在不减少零部件的强度下，可减轻铝或铁的零部件的重量。
镁合金的比强度明显高于铝合金和钢，比刚度与铝合金和钢相当。
在弹性范围内，镁合金受到冲击载荷时，吸收的能量比铝合金件大，所以镁合金具有良好的抗震减噪性能。
在相同载荷下，减振性是铝的100倍，钛合金的300～500倍。
电磁屏蔽性佳，3C产品的外壳（手机及电脑）要能够提供优越的抗电磁保护作用，而镁合金外壳能够完全吸收频率超过100db的电磁干扰。
质感佳，镁合金的外观及触摸质感极佳，使产品更具豪华感，而且，在空气中更不容易腐蚀。
镁合金的散热相对与合金来说有绝对的优势：根据公式：Q=dvC△t 其中Q—热量；d=比重；V=体积；C=比热容；△t =(t1-t2）变化的温度；当相同体积与形状的镁合金与铝合金，接受相同的热量Q时，二者变化的温度比为：△t/△t=2.74x0.23/1.81x1.05=1/3；即镁合金为铝合金的1/3；镁合金导热系数54W/mk；铝合金导热系数100W/mk；相差一倍。
意味对于相同体积与形状的镁合金与铝合金材料的散热器，某热源生产的热量（温度）铝合金更容易由散热片根部传递到顶部的速度，顶部更容易达到高温。
即铝合金材料的散热器根部与顶部的温度差，比镁合金材料的散热器小。
这意味着由镁合金材料制作的散热片根部的空气温度与顶部的空气温度温度差，比铝合金材料制作的散热片大，因此加速散热器内部空气的扩散对流，使散热效率提高。
因此，相同温度，镁合金的散热时间还不用铝合金的一半。
所以，镁合金是应用于LED及其他灯饰，汽车应用零部件，及其他要求高质量，高强度，高韧性配件的理想材料。
镁合金铸件4了室温强度，能在300°C下长期使用，已在航空航天工业中推广应用。
目前，镁合金在汽车上的应用零部件可归纳为2类。
(1）壳体类。
如离合器壳体、阀盖、仪表板、变速箱体、曲轴箱、发动机前盖、气缸盖、空调机外壳等。
(2）支架类。
如方向盘、转向支架、刹车支架、座椅框架、车镜支架、分配支架等。
根据有关研究，汽车所用燃料的60%是消耗于汽车自重，汽车自重每减轻10%，其燃油效率可提高5%以上；汽车自重每降低100 kg，每百公里油耗可减少0.7 L左右，每节约1 L燃料可减少CO2排放2.5 g，年排放量减少30%以上。
所以减轻汽车重量对环境和能源的影响非常大，汽车的轻量化成必然趋势。
手机电话，笔记本电脑上的液晶屏幕的尺寸年年增大，在它们的枝撑框架和背面的壳体上使用了镁合金。
虽然镁合金的导热系数不及铝合金，但是，比塑料高出数十倍，因此，镁合金用于电器产品上，可有效地将内部的热散发到外面。
在内部产生高温的电脑和投影仪等的外壳和散热部件上使用镁合金。
电视机的外壳上使用镁合金可做到无散热孔。
电磁波屏蔽性：镁合金的电磁波屏蔽性能比在塑料上电镀屏蔽膜的效果好，因此，使用镁合金可省去电磁波屏蔽膜的电镀工序。
在硬盘驱动器的读出装置等的振动源附近的零件上使用镁合金。
若在风扇的风叶上使用镁合金，可减小振动达到低骚音。
此外，为了在汽车受到撞击后提高吸收冲击力和轻量化，在方向盘和坐椅上使用镁合金。
合金名称特征应用范围AZ91D 强度高且耐腐蚀性好电器产品的壳体等AM60B 延伸率和抗冲击力大汽车上的方向盘和坐椅等AM50A 延伸率和抗冲击力大汽车上的方向盘和坐椅等AS41B 抗蠕变性能好汽车上的减速箱等机械加工性能：镁合金比其他金属的切削阻力小，在机械加工时，可以较快的速度加工。
表：各种金属的切削阻力（以镁合金的切削阻力为1)金属名切削阻力镁合金 1.0铝合金 1.8黄铜2.3铸铁3.5耐凹陷性好：镁合金与其他金属相比抗变形力大，由冲撞而引起的凹陷小于其他金属。
对振动·冲击的吸收性：由于镁合金对振动能量的吸收性能好，使用在驱动和传动的部件上可减少振动。
另外，冲击能量吸收性能好，比铝合金具有更好的延伸率的镁合金，受到冲击后，能吸收冲击能量而不会产生断裂。
再生：镁合金与塑料不同，它可以简单地再生使用且不降低其机械性能，而塑料很难在不降低其机械性能再生使用。
镁合金与其他金属相比，熔点低，比热小，在再生熔解时所消耗的能源是新材料制造所消耗的能源的4%。
表：各种材料的物理性质比较材料名密度(g/cm3) 熔点（℃）导热系数（W/Mk) 抗拉强度（MPa) 屈服点（MPa) 延伸率（%) 比强度杨氏模量（GPa)镁合金（触变成形）AZ91 1.82 596 72 280 160 8 154 45AM60 1.79 615 62 270 140 15 151 45铝合金（压铸成形）380 2.70 595 100 315 160 3 117 71钢铁碳素钢7.86 1520 42 517 400 22 66 200塑料ABS 1.03 90(Tg) 0.2 35 * 40 34 2.1PC 1.23 160(Tg) 0.2 104 * 3 85 6.7镁合金的种类在数码单反相机上的应用镁合金由于密度低、强度较高，具有一定的防腐性能，常用来做单反相机的骨架。
一般中高端及专业数码单反相机都采取镁合金做骨架，使其坚固耐用，手感好。
如佳能的1D系列、5D系列、7D及10D-50D，尼康的D3系列、D700、Dx00系列及最新的D7000，宾得的K-7及K-5等都是镁合金机身。
采用了镁合金机身的数码单反相机不仅是准专业级专业的象征，也具有高昂的价格。
按成型方法分为变形镁合金和铸造镁合金两类。
1、合金名称镁合金的合金名称是以主要添加合金元素及其百分比来取名。
2、主要合金的成分（ASTM规格）合金名称Mg Al Zn Mn Si Cu Ni FeAZ91D bal. 8.5-9.5 0.45-0.90 0.17-0.4 <=0.05 <=0.025 <=0.001 <=0.004AM60B bal. 5.6-6.4 <=0.20 0.26-0.5 <=0.05 <=0.008 <=0.001 <=0.004AM50A bal. 4.5-5.3 <=0.20 0.28-0.5 <=0.01 <=0.008 <=0.001 <=0.004AS41B bal. 3.7-4.8 <=0.10 0.35-0.60 0.6-1.4 <=0.015 <=0.001 <=0.0035防腐蚀方法化学转化处理镁合金的化学转化膜按溶液可分为：铬酸盐系、有机酸系、磷酸盐系、KMnO4系、稀土元素系和锡酸盐系等。
传统的铬酸盐膜以Cr为骨架的结构很致密，含结构水的Cr则具有很好的自修复功能，耐蚀性很强。
但Cr具有较大的毒性，废水处理成本较高，开发无铬转化处理势在必行。
镁合金在KMnO4溶液中处理可得到无定型组织的化学转化膜，耐蚀性与铬酸盐膜相当。
碱性锡酸盐的化学转化处理可作为镁合金化学镀镍的前处理，取代传统的含Cr、F或CN等有害离子的工艺。
化学转化膜多孔的结构在镀前的活化中表现出很好的吸附性，并能改镀镍层的结合力与耐蚀性。
有机酸系处理所获得的转化膜能同时具备腐蚀保护和光学、电子学等综合性能，在化学转化处理的新发展中占有很重要的地位。
化学转化膜较薄、软，防护能力弱，一般只用作装饰或防护层中间层。
阳极氧化阳极氧化可得到比化学转化更好的耐磨损、耐腐蚀的涂料基底涂层，并兼有良好的结合力、电绝缘性和耐热冲击等性能，是镁合金常用的表面处理技术之一。
传统镁合金阳极氧化的电解液一般都含铬、氟、磷等元素，不仅污染环境，也损害人类健康。
近年来研究开发的环保型工艺所获得的氧化膜耐腐蚀等性能较经典工艺Dow17和HAE有大程度的提高。
优良的耐蚀性来源于阳极氧化后Al、Si等元素在其表面均匀分布，使形成的氧化膜有很好的致密性和完整性。
一般认为氧化膜中存在的孔隙是影响镁合金耐蚀性能的主要因素。
研究发现通过向阳极氧化溶液中加入适量的硅-铝溶胶成分，一定程度上能改善氧化膜层厚度、致密度，降低孔隙率。
而且溶胶成分会使成膜速度出现阶段性快速和缓慢增长，但基本上不影响膜层的X射线衍射相结构。
但阳极氧化膜的脆性较大、多孔，在复杂工件上难以得到均匀的氧化膜层。
