高层住宅铝合金模板非标层采用木模接高施工技术
超高层住宅非标准层木铝结合施工技术
超高层住宅非标准层木铝结合施工技术发布时间：2022-10-30T02:10:31.709Z 来源：《建筑创作》2022年12期作者：他维斌钟春花鲁常为刘宇石吉林刘环宇[导读] 高层住宅项目使用铝合金模板施工时通常只适用于标准层，该工法通过增设条形铝模板、部分位置采用铝木结合的办法可以解决铝合金模板在避难层等非标层施工时出现的问题。
他维斌钟春花鲁常为刘宇石吉林刘环宇（中国建筑一局（集团）有限公司，广东深圳，518000）[摘要]高层住宅项目使用铝合金模板施工时通常只适用于标准层，该工法通过增设条形铝模板、部分位置采用铝木结合的办法可以解决铝合金模板在避难层等非标层施工时出现的问题。
此工法能提高铝合金模板周转使用次数，降低避难层模板施工材料损耗，加快避难层施工进度，可推广应用。
[关键词] 木铝结合避难非标准层铝合金模板施工工艺1工程概况某棚户区改造项目位于深圳市罗湖区布心片区，项目总用地面积：26356㎡，总建筑面积约为23万。
地下室层数6层，地下室高度19.100m，纯地下室 2层，半地下室 4层，地上4栋住宅建筑39~51层，本工程建筑结构形式为钢筋混凝土框剪结构体系（车库为框架结构、主楼为剪力墙结构）1～4#高层住宅楼的标准层全部采用铝模板施工，其标准层层高均为2.85m，避难非标准层层高为3.15m。
2项目特点、难点本项目为超高层住宅小区，对质量、观感要求高，要求主体结构全部使用铝合金模板进行施工，保证第三方巡检质量评分达95分以上，同时将主体实测实量列为重点把控对象。
本项目难点在于避难非标层结构施工，避难层与标准层不同之处在于层高为3.15米，不同于标准层层高2.85米，同时标准层原降板位置避难层均为非降板、大部分框架梁加高300mm,部分框架梁取消，上述原因导致避难层与标准层相差较大，无法直接使用标准层铝合金模板进行施工。
传统处理做法是在避难层单独采用木模进行施工，但避难层木模、钢管等材料一次性使用成本较高，同时无法发挥铝合金模板周转次数多，成型效果好的优势，施工质量难以得到保证。
住宅非标准层铝合金模板与木模板结合施工工法
住宅非标准层铝合金模板与木模板结合施工工法住宅非标准层铝合金模板与木模板结合施工工法一、前言住宅建筑中，铝合金模板和木模板是常见的施工模板形式。
铝合金模板具有高强度、重复使用次数多等优点，而木模板则具备施工灵活性和成本较低的优势。
为了充分发挥两种模板的优点，同时减少其缺陷对工程质量和进度的影响，我们提出了一种住宅非标准层铝合金模板与木模板结合施工工法。
二、工法特点该工法的特点包括：1. 综合利用铝合金模板和木模板的优势，提高施工效率和质量。
2. 铝合金模板在结构节点和主要墙体部位使用，木模板用于非承重墙体施工，大大降低成本。
3. 工法通用性强，适用于各种住宅非标准层建筑。
三、适应范围该工法适用于各类住宅非标准层建筑，如别墅、小高层住宅、商业住宅等。
对于不同形式的建筑结构，可以灵活调整铝合金模板和木模板的使用比例和位置。
四、工艺原理该工法的工艺原理是通过合理安排和组织施工过程，充分发挥铝合金模板和木模板的各自优势，同时加强节点处理和工艺控制，以确保施工质量满足设计要求。
五、施工工艺 1. 基础处理：按照设计要求进行基础处理，施工前做好基础检查和清理工作。
2. 铝合金模板施工：根据设计图纸和施工方案，进行铝合金模板安装和调整，特别注意节点处的连接和加固。
3. 木模板施工：在非承重墙体部位使用木模板，根据设计要求进行预先加固。
4. 混凝土浇筑：根据施工计划和工序要求进行混凝土浇筑，同时保证模板支撑稳定。
5. 模板拆除：混凝土达到强度要求后，根据拆除计划逐步拆除模板，注意安全。
六、劳动组织根据工程规模和施工进度，合理组织劳动力，确保施工进度和质量。
特别需要注意的是装配和拆卸模板的操作人员应经过专门培训，熟悉操作规程和安全操作要求。
七、机具设备该工法所需的机具设备主要包括铝合金模板、木模板、模板支撑、混凝土搅拌机、起重设备等。
在选择和使用机具设备时，应根据工程规模和施工要求进行合理配置和操作。
八、质量控制为了确保施工质量，应进行严格的质量控制。
住宅工程铝模板与木模板组合拼接施工工法
住宅工程铝模板与木模板组合拼接施工工法工法编号：编制单位：主要执笔人：1前言鑫源一品工程地上8栋高层住宅楼，地上32层，地上主体结构形式为剪力墙结构，结构设计中间层共有5次结构变化层，主要为墙厚变化。
地上标准层层高为3m,屋面层层高为3.09m。
本工程地上8栋楼结构。
各配置一层拉片式铝合金模板体系+3套独立支撑快拆体系。
考虑到地上结构墙厚变化层,以及屋面层层高变化,为了提高铝模使用效率,降低铝模投入成本,项目考虑在机房层结构层,采用铝模板与模板结合拼装施工的方法,解决了,在不额外新投入铝模板的情况画,屋面层层高、卫生间同层排水结构层变化等位置模板的安装问题。
在工法实施过程中,项目结合现场实际情况,深化设计3项新型实用专利,收获1项江苏省QC 成果三等奖，专利分别是《可调节的拉片式铝合金模板系统的加固结构》专利-202120100405.8《一种铝合金模板和木模板的连接装置》专利号-202120099565.5《一种铝木结合模板的阴角板结构》。
QC成果为《提高铝合金模板混凝土一次成型合格率》专利号-202120100385.4。
2特点2.0.1相比传统全部采用木模板施工工艺,因利用了标准层80%的铝合金模板,减少了木模板工程量,降低了施工成本,加快了施工进度。
2.0.2相比全部采用铝合金模板施工工艺,不需要额外在投入铝合金模板,因变化部分仅占结构施工部分10%~15%,此部分采用零星木模板进行拼装,降低了非实体投入的成本。
2.0.3同一户型的住宅楼,可以多栋楼进行周转使用,故仅需配置1~2栋铝模板和木模板的施工工艺层的木模板,可周转满足多栋楼的使用,降低施工成本,提高工效。
3适用范围此施工方法适用采用铝合金模板施工的高层住宅楼项目,同时住宅楼地上结构存在结构变化层,且变化层变动的部位占比在单层结构的20%以下。
4工艺原理铝模板与木模板结合拼装施工方法,重点在于如何有效的将木模板和铝合金模板在阴角、阳角、平角位置,进行有效的连接,同时保证模板拼装后达到强度、刚度、稳定性等要求,并且最终浇筑完成后的混凝土结构，成型效果满足规范要求。

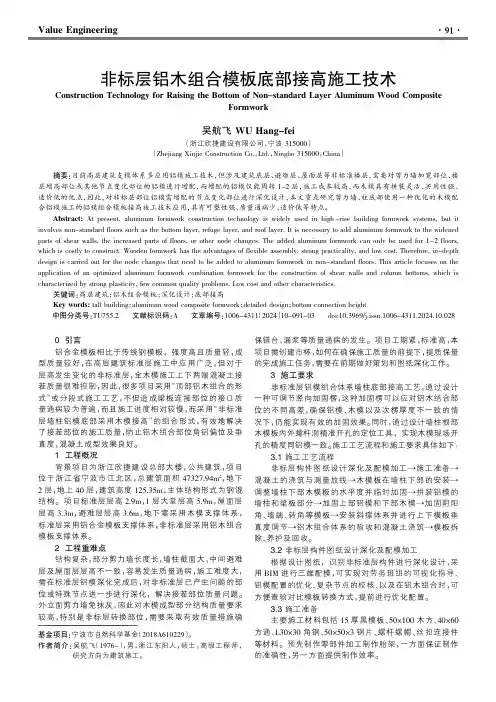

非标层铝木组合模板底部接高施工技术
Value Engineering———————————————————————基金项目:宁波市自然科学基金（2018A610229）。
作者简介:吴航飞（1976-），男，浙江东阳人，硕士，高级工程师，研究方向为建筑施工。
0引言铝合金模板相比于传统钢模板，强度高且质量轻，成型质量较好，在高层建筑标准层施工中应用广泛，但对于层高发生变化的非标准层，全木模施工上下两端混凝土接茬质量很难控制，因此，很多项目采用“顶部铝木组合的形式”或分段式施工工艺，不但造成梁板连接部位的接口质量通病较为普遍，而且施工进度相对较慢，而采用“非标准层墙柱铝模底部采用木模接高”的组合形式，有效地解决了接茬部位的施工质量，防止铝木组合部位角铝偏位及垂直度，混凝土成型效果良好。
1工程概况背景项目为浙江欣捷建设总部大楼，公共建筑，项目位于浙江省宁波市江北区，总建筑面积47327.94m 2，地下2层，地上40层，建筑高度125.35m ，主体结构形式为钢混结构。
项目标准层层高2.9m ，1层大堂层高5.9m ，屋面层层高3.3m ，避难层层高3.6m ，地下室采用木模支撑体系，标准层采用铝合金模板支撑体系，非标准层采用铝木组合模板支撑体系。
2工程重难点结构复杂，部分剪力墙长度长，墙柱截面大，中间避难层及屋面层层高不一致，容易发生质量通病，施工难度大，需在标准层铝模深化完成后，对非标准层已产生问题的部位或特殊节点进一步进行深化，解决接茬部位质量问题。
外立面剪力墙免抹灰，因此对木模成型部分结构质量要求较高，特别是非标层转换部位，需要采取有效质量措施确保错台、漏浆等质量通病的发生。
项目工期紧，标准高，本项目需创建市杯，如何在确保施工质量的前提下，提质保量的完成施工任务，需要在前期做好策划和图纸深化工作。
3施工要求非标准层铝模组合体系墙柱底部接高工艺，通过设计一种可调节竖向加固楞，这种加固楞可以应对铝木结合部位的不同高差，确保铝模、木模以及次楞厚度不一致的情况下，仍能实现有效的加固效果。

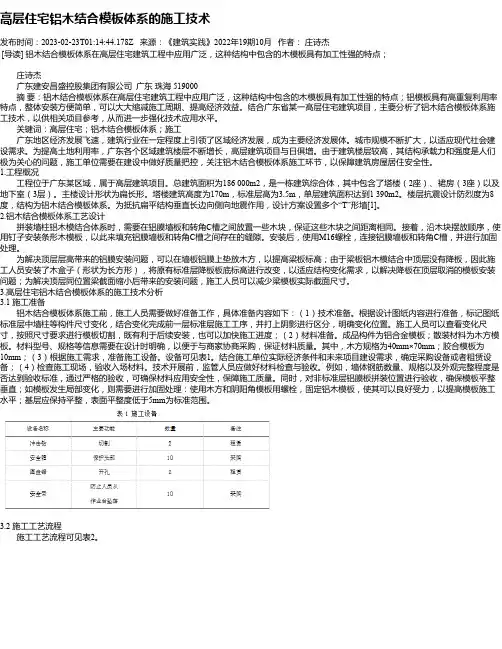

高层住宅铝木结合模板体系的施工技术
高层住宅铝木结合模板体系的施工技术发布时间：2023-02-23T01:14:44.178Z 来源：《建筑实践》2022年19期10月作者：庄诗杰[导读] 铝木结合模板体系在高层住宅建筑工程中应用广泛，这种结构中包含的木模板具有加工性强的特点；庄诗杰广东建安昌盛控股集团有限公司广东珠海 519000摘要：铝木结合模板体系在高层住宅建筑工程中应用广泛，这种结构中包含的木模板具有加工性强的特点；铝模板具有高重复利用率特点，整体安装方便简单，可以大大缩减施工周期、提高经济效益。
结合广东省某一高层住宅建筑项目，主要分析了铝木结合模板体系施工技术，以供相关项目参考，从而进一步强化技术应用水平。
关键词：高层住宅；铝木结合模板体系；施工广东地区经济发展飞速，建筑行业在一定程度上引领了区域经济发展，成为主要经济发展体。
城市规模不断扩大，以适应现代社会建设需求。
为提高土地利用率，广东各个区域建筑楼层不断增长，高层建筑项目与日俱增。
由于建筑楼层较高，其结构承载力和强度是人们极为关心的问题，施工单位需要在建设中做好质量把控，关注铝木结合模板体系施工环节，以保障建筑房屋居住安全性。
1.工程概况工程位于广东某区域，属于高层建筑项目。
总建筑面积为186 000m2，是一栋建筑综合体，其中包含了塔楼（2座）、裙房（3座）以及地下室（3层）。
主楼设计形状为扁长形。
塔楼建筑高度为170m，标准层高为3.5m，单层建筑面积达到1 390m2。
楼层抗震设计防烈度为8度，结构为铝木结合模板体系。
为抵抗扁平结构垂直长边向侧向地震作用，设计方案设置多个“T”形墙[1]。
2.铝木结合模板体系工艺设计拼装墙柱铝木模结合体系时，需要在铝膜墙板和转角C槽之间放置一些木块，保证这些木块之间距离相同。
接着，沿木块摆放顺序，使用钉子安装条形木模板，以此来填充铝膜墙板和转角C槽之间存在的缝隙。
安装后，使用M16螺栓，连接铝膜墙板和转角C槽，并进行加固处理。
高层建筑铝合金模板屋面层铝木结合施工工法
高层建筑铝合金模板屋面层铝木结合施工工法高层建筑铝合金模板屋面层铝木结合施工工法一、前言随着城市建设的快速发展，高层建筑的兴起已经成为城市化进程中的一种重要趋势。
而高层建筑的屋面层是整个建筑结构的重要组成部分，对建筑的稳定性和安全性起到了关键作用。
为满足高层建筑对屋面层的高需求，高层建筑铝合金模板屋面层铝木结合施工工法应运而生。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，并结合一个工程实例，以帮助读者更好地理解和应用该工法。
二、工法特点高层建筑铝合金模板屋面层铝木结合施工工法的特点主要包括以下几个方面：1.结构稳定性高：铝合金模板和铝木结合使用，既保证了屋面层的轻质化，又使结构更加坚固耐用。
2.施工效率高：采用模块化设计，预制件制作，现场拼装，节省了施工时间和人力成本。
3.隔热效果好：铝合金模板和铝木结合体现了良好的隔热性能，减少了能源消耗，提高了建筑的能源利用效率。
4.环保节能：铝合金和木材是可再生资源，施工过程中无需砌筑和粉刷，减少了对自然环境的破坏，符合可持续发展的要求。
5.施工质量可控：采用模块化设计和工厂化生产，可以减少施工过程中的差错和质量问题，提高施工质量的可控性。
三、适应范围高层建筑铝合金模板屋面层铝木结合施工工法适用于高层住宅、商业综合体、办公楼等建筑的屋面层施工。
特别适用于施工周期短、施工效率要求高的项目。
四、工艺原理该工法通过铝合金模板和铝木结合使用，以及模块化设计和工厂化生产的方式，实现了高层建筑屋面层的快速施工和结构稳定性的提高。
铝合金模板和铝木的结合形成了一个高强度、轻质化、具有良好隔热性能的屋面层结构。
通过现场拼装和预制件制作，实现了施工效率的提高和质量的可控。
五、施工工艺高层建筑铝合金模板屋面层铝木结合的施工工艺主要包括以下几个阶段：1.设计和准备：根据设计要求，制定施工方案和详细施工图纸，并准备施工所需的材料和机具。
铝模木模结合层施工方案
铝模木模结合层施工方案一、施工准备现场勘查：施工前，需对施工现场进行详细勘查，了解地质条件、环境状况及施工难点。
技术交底：组织技术团队对施工方案进行深入研究，确保所有参与施工人员熟悉施工流程、技术要求及安全标准。
材料准备：根据施工需要，提前采购和准备足够的铝模、木模以及相关配件。
设备准备：确保所有施工设备如升降机、搅拌站、振动器等均运转正常，并备有必要的备用设备。
二、铝模木模选型铝模选型：铝模具有重量轻、强度高、重复使用率高等优点，适合用于复杂结构或需要高精度的部位。
木模选型：木模成本较低，易于加工，适合用于简单结构或大面积施工。
结合策略：根据工程需求，将铝模与木模进行合理搭配，以实现施工效率与成本的平衡。
三、模板搭设顺序基础处理：清理基础面，确保无杂物、无积水。
木模搭设：首先进行木模的搭设，确保平整度和垂直度。
铝模安装：在木模基础上，安装铝模，确保接缝紧密，无漏浆现象。
四、模板调整与加固模板调整：利用专业工具对模板进行微调，确保模板尺寸精确。
加固措施：采用支撑架、拉条等方式对模板进行加固，保证浇筑过程中的稳定性。
五、混凝土浇筑与养护混凝土浇筑：按照设计要求，均匀浇筑混凝土，确保无空鼓、无裂缝。
养护措施：混凝土浇筑完成后，及时进行浇水养护，保持混凝土表面湿润。
六、模板拆除与养护拆模时机：根据混凝土强度发展情况，确定合适的拆模时间。
模板养护：拆下的模板及时进行清理和养护，以备下次使用。
七、安全保证措施安全教育：对参与施工人员进行安全培训，提高安全意识。
安全检查：施工过程中，定期进行安全检查，及时消除安全隐患。
应急预案：制定针对可能出现的安全事故的应急预案，确保快速响应。
八、质量验收标准模板质量：模板表面平整，尺寸准确，接缝严密。
混凝土质量：混凝土强度达到设计要求，无空鼓、无裂缝。
整体质量：结构稳定，尺寸精确，符合设计要求。
本施工方案仅供参考，具体施工还需根据现场实际情况进行调整和优化。
施工过程中，应严格按照国家相关标准和规范执行，确保工程质量与安全。
超高层建筑铝合金模板与木模板结合运用的模板体系施工技术
Ｉ ５ 】 王志辉张强 ， Ｃ Ｅｖ ｄ 在 既 有 线 路 堪提 速 改 造 Ｊ
应 用 ， 山 两 建 筑 ， ２ ０ １ ０ 年．
｛ ＿ １ 的
［ ６ 】 陈超 ， 《 高 速 铁 路 路 基 压 实 质 愉 删 力 ‘ 法 ５ － 挖 制 指
参学 ｌ 殳Ｉ ｉ ｛ Ｉ ： ： ｌ 】 喜 ， 《 铁 路 路 皋 孔 隙 率 榆 测 法 实 验 研 究 ，
『 ８ Ｊ 陈福 ，
铁路路 基工程 第二方 俭 ｉ ｌ ｌ ！ Ｉ Ｊ 项 Ｈ探 ｉ ’ ｆ 》 ，铁
道 勘 察 ，２ ０ １ ４ 年第３ 期． ｆ ９ 】 李泽 龙孙小守裴有立 ， 《 变 形 悭 精ＥＶ！ｆ Ｉ 京 沪 舟 铁 路
超 高 层 建 筑铝 合 金模 板 与木 模 板 结 合 运 用 的模 板 体 系施 工 技 术
口 中建三局第 ～建设工程有限 责任公 司 代腾飞 江志平 高波 张守行 王巍
鞫 二 ｊ ｜ 鼹
合肥置地广场Ａ 座工程综合应用 了铝合 金模板 － ｂ木模 板结合的模 板体 系施工技 术 ，实践证 明，该工艺安 全可
局 第 一建 设 工 程有 限 责 任 公 司成 立 专 门 的课 题 公 关小 组 ．对 铝合 金 模板 优 化 等 开展 了课 题 研 究 和科 技 攻 关 ．对 结 构 变化 出 现 的位 萤 使 用铝 合 金 模板 与木 模 板 结合 的方 式 进行 施 工 并研 发 了 一 种 带 凹 槽 的铝 合 金 接 合板 ．有 效 的解 决 了 铝合 金 模 板 无 法在 一 些 非
科技 沦坛 ，２ ０ ０ ７ ｑ： 第２ 期． Ｉ ２ Ｊ 覃 Ｍ俊， 《 铁 路 路 基 压 实 系 数 Ｋ ｊ孔 隙 率 Ｉ Ｉ 的探 时 ， Ｌ ｝ Ｊ 闭 科 技 博 览 ，２ ０１ ０ 年． ｆ ３ｌ 赵龙阔ｆ ！ ｊ ＝ 半 赵兜亮， （ （ ＢＩ Ｍ模 型狂 路 基 压 实 检 测 技 术 Ｌ ｝ Ｊ 的Ｉ 、 川 ，铁 道 ＿ ｒ氍 学 报 第 四 期 ，２ ０１ ５ 年． １ ４ ｌ 芾 秀 文谢 强 郭 永 舂 ， Ｃ Ｅｖ ｄ 动态模量Ｅ ｄ ｛ Ｎ 关 关 系 的 试验 研 究 》 ，路 【 ，２ ０ ０ ６ 年．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层住宅铝合金模板非标层采用木模接高施工技术
发表时间：2019-01-20T10:14:35.590Z 来源：《建筑细部》2018年第13期作者：李绪兵吕晓峰
[导读] 在最后一层中的应用，缩短了施工工期、降低了人工及材料成本，取得了良好效果。
满足了绿色施工及科技创将本增效。
中建二局第三建筑工程有限公司北京 100084
摘要：铝合金模板作为新技术应用，模板的标准化配置，周转次数多，降低散拼木模板的木材消耗，可以满足建筑行业对绿色的要求。
在环境保护意识不断提高的背景下，铝合金模板逐渐在被应用在高层建筑中。
本文根据实体项目实施，对铝合金模板在高层住宅中应用，顶层层高变高，采用铝合金模板与木模板接高处理施工技术进行阐述，为在高层住宅项目应用铝膜局部楼层变高施工作为参考资料。
关键词：铝合金模板；铝模接高
0引言1
随着国内高层建筑的迅速发展，新技术新工艺得到快速应用。
铝合金模板作新技术利于环境保护，节约木材，保护自然环境，标准化尺寸配模1，可多次重复利用，符合建筑也绿色施工技术，铝模具有自重轻可以采用人工上下传递，承载力高，施工效率高，混凝土表观质量好，周转次数多等特点在国内建筑行业得到迅速推广应用，并取得了显著的效果。
《组合铝合金模板工程技术规程》JGJ386-2016、《铝合金模板》JG/TJ522-2017、《组合铝合金模板》（中国模板脚手架协会标准）CFSA/T 04：2016 行业标准、协会标准相继出台。
河南省郑州市鑫苑城十号院项目高层住宅应用铝合金模板，对于本工程铝膜在最后一层由标准层层高2.9m变为3.02m，本项目采用铝木结合进行接高处理施工，为以后项目类似问题作为指导、借鉴性资料。
1工程概况
郑州鑫苑城项目位于郑州市郑州市管城区紫荆山路南三环以北300米处。
地块规划净用地面积2.22万平米，规划总建筑面积12.37万平方米，地上建筑面积9.77万平方米，地下建筑面积2.60万平方米；由5栋住宅及地下车库组成，1#楼33层、2#楼34层、3#楼20层、4#楼24层、5#33层。
故综合考虑本工程1#、2#、4#、5#楼标准层结构（层高2.9m）梁、板、柱、墙模板拟采用铝合金模板体系。
2铝合金模板非标层接高处理方案选定
由于本工程标准层采用铝合金模板，标准层层高2.9m，顶层层高为3.02m，局部梁截面变化。
按照常规施工技术：第一种铝合金模板施工完成之后，从新在铝膜顶板上面全部铺设木模板进行垫高处理，此方法成本高、施工进度慢；第二种是在支设模板之前先采用木模浇筑12cm高混凝土反坎，在反坎上在支设铝合金模板，由于本工程顶层层高变高，空调板、飘窗板标高不变，不适用于本项目。
根据本工程实际情况及现场试验，确定采用木模在C槽2与梁侧模、墙体板之间进行接高处理。
3铝合金模板非标层接高处理技术
采用铝木结合在C槽2与墙板、梁帮之间用方木加模板进行垫高，在方木中间打孔采用M14螺栓与C槽2与墙板、梁帮进行螺栓固定，螺栓间距@600mm一道。
图2：C槽与墙板、梁帮接高现场效果图
4局部梁截面变化处理
由于本工程是在梁侧模上部整体垫高12cm，根据设计要求局部梁模截面变高，没有梁截面变高现象。
根据项目实际情况，在梁截面标高部位，在梁底模根据梁截面设计尺寸垫挤塑板抬高梁底。
此方法施工快捷、成本底又满足了梁截面设计要求。
图3：局部梁截面变高处理
5结论
铝合金模板作为新技术应用，模板的标准化配置，周转次数多，降低散拼木模板的木材消耗，可以满足建筑行业对绿色的要求。
通过本工程使用非表层接高的处理技术，在最后一层中的应用，缩短了施工工期、降低了人工及材料成本，取得了良好效果。
满足了绿色施工及科技创将本增效。
参考文献：
［1］铝合金模板：JG/522-2017 ．北京：中国建筑工业出版社．
［2］组合铝合金模板工程技术规程：JGJ386-2016 ．北京：中国建筑工业出版社．。
