同济大学《房屋建筑学》(第4版)典型题(含考研真题)详解-建筑空间构成及组合(圣才出品)
第2篇建筑空间构成及组合一、填空题1．赖特的古根海姆美术馆和贝律铭的华盛顿美国国家美术馆东馆是运用______。
【答案】几何形构图2．高层建筑按体型可分为塔式和板式，从______来说，板式高层抵抗水平力的能力不如塔式高层。
【答案】结构性能3．公共建筑设计中有______、______、______、______和______的空间组合形式。
【答案】分隔性；连续性；观演性；高层性；综合性二、单项选择题1．下列设计商住楼平面时的做法，错误的是（）。
A．厨房卫生间尽可能集中靠边布置B．利用住宅楼梯，帮助疏散商业人流C．尽量使住宅进深轴线尺寸规格统一D．尽量采用住宅外凸楼梯间形式【答案】B【解析】商住楼是指该楼的使用性质为商、住两用，商住楼一般底层（或数层）为商场、商店、商务，其余为住宅的综合性大楼。
设计商住楼平面时不允许利用住宅楼梯帮助疏散商业人流。
2．纽约古根汉姆美术馆展厅布置方式是（）。
A．多线式B．簇团式C．串联式D．并联式【答案】C【解析】纽约古根汉姆美术馆展厅，是逐层向上悬挑增大展廊空间的，这样处理调整了因透视变化而产生后退变薄的问题，取得了良好的空间尺度效果，布置方式是串联式，展线布置在外围螺旋形坡道上。
3．1927年美国的佩里提出的概念是（）。
A．邻里单位B．田园城市C．光辉城市D．卫星城市【答案】A【解析】1927年美国的佩里提出“邻里单位”的概念，是较早地从理论上以居住地域作为基本的构成单元。
4．下列关于建筑疏散设计的陈述哪一项是正确的？（）A．低层建筑考虑平面疏散，高层建筑考虑垂直疏散B．疏散设计是指建筑物内部与外部交通联系的设计C．疏散设计是以功能要求疏散作为出发点的D．有大流量的人流集散主要依靠自动扶梯【答案】B【解析】高层建筑也要考虑平面疏散；人流疏散分为正常疏散和紧急疏散两种情况，疏散设计应以紧急疏散作为出发点；自动扶梯不能用作火灾时的紧急疏散口。
5．下列图示三个展览馆的展览空间组合的类型，从左到右分别是（）。
房屋建筑学之墙体构造详细图解 ppt课件
砂浆 砂浆：由胶凝材料(水泥、石灰)和填充料(砂、 矿渣、石屑等)混合加水搅拌而成。
作用：将砖块粘结成砌体，提高墙体的强度、稳 定性及保温、隔热、隔声、防潮等性能。
常用的砌筑砂浆有水泥砂浆、混合砂浆、石 灰砂浆三种。
3.2.2 砖墙的砌式和厚度
3.2.3.4 窗台
窗台：窗洞口下部的防水和排水构造，同时也是 建筑立面重点处理的部位，有内窗台和外 窗台之分。
外窗台的构造做法有砖砌窗台和预制混凝土板 窗台两种。 ❖ 砖砌窗台应用较广，有平砌和侧砌两种做 法(图3.16(a)、(b)、(d)) ❖ 预制混凝土板窗台(图3.16(c))
内窗台构造也有两种(图3.16(e)、(f))。
3 墙体构造
本章提要
本章内容：墙体的一般构造和细部构造；墙体 的保温、隔热及节能构造；隔墙和 墙体装饰装修构造。
学习重点：掌握砖墙和砌块墙的构造；能进行 墙体的构造设计。
本章内容
3.1 墙体的类型与构造要求 3.2 砖墙的构造 3.3 砌块墙的构造 3.4 墙体的保温与节能构造 3.5 隔墙与隔断构造 3.6 墙面的装饰装修构造 3.7 幕墙构造
3.2.3.6 圈梁
圈梁：沿建筑物外墙、内纵墙及部分横墙设置的连 续而封闭的梁。
3.1 墙体的类型与构造要求
3.1.1 墙体的类型
按位置和方向分： 外墙：位于建筑物四周的墙 内墙：位于建筑物内部的墙 横墙：沿建筑物横向布置的墙 纵墙：沿建筑物纵向布置的墙
按承重情况分：
承 重 墙：凡直接承受上部屋顶、楼板传 来的荷载的墙；
非承重墙：凡不承受上部传来的荷载的墙。 非承重墙包括隔墙、填充墙和 幕墙等。
实心砖墙
《认识建筑构造作业设计方案》

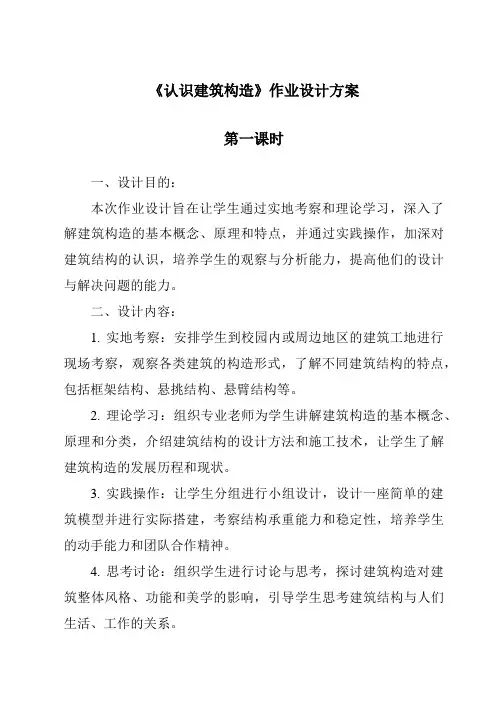

《认识建筑构造》作业设计方案第一课时一、设计目的：本次作业设计旨在让学生通过实地考察和理论学习，深入了解建筑构造的基本概念、原理和特点，并通过实践操作，加深对建筑结构的认识，培养学生的观察与分析能力，提高他们的设计与解决问题的能力。
二、设计内容：1. 实地考察：安排学生到校园内或周边地区的建筑工地进行现场考察，观察各类建筑的构造形式，了解不同建筑结构的特点，包括框架结构、悬挑结构、悬臂结构等。
2. 理论学习：组织专业老师为学生讲解建筑构造的基本概念、原理和分类，介绍建筑结构的设计方法和施工技术，让学生了解建筑构造的发展历程和现状。
3. 实践操作：让学生分组进行小组设计，设计一座简单的建筑模型并进行实际搭建，考察结构承重能力和稳定性，培养学生的动手能力和团队合作精神。
4. 思考讨论：组织学生进行讨论与思考，探讨建筑构造对建筑整体风格、功能和美学的影响，引导学生思考建筑结构与人们生活、工作的关系。
三、设计步骤：1. 确定实地考察地点和时间，并安排学生分组进行现场考察，记录建筑结构形式和特点。
2. 组织专业老师讲解建筑构造的理论知识，引导学生理解建筑结构的基本原理和分类方法。
3. 指导学生进行小组设计任务，要求学生合理分工，设计出符合要求的建筑模型，并进行实际搭建。
4. 组织学生展示设计成果并进行评比，鼓励学生分享经验和体会，加深学生对建筑构造的理解和认识。
5. 引导学生思考建筑构造的意义和价值，促使学生深入探讨建筑结构与空间、功能、美学的关系，培养学生的独立思考能力和创新意识。
四、设计评价：本次作业设计将通过学生的实地考察、理论学习、实践操作和思考讨论等环节，全方位培养学生对建筑构造的认识和理解，提高学生的动手能力和设计解决问题的能力，促使学生在实践中掌握建筑构造的基本知识和技能，为未来的建筑设计和研究奠定良好的基础。
第二课时一、设计背景与意义建筑构造是建筑学中的重要组成部分，它直接关系到建筑物的稳定性、耐久性和美观性。
房屋建筑学-楼地层、屋盖及阳台、雨篷的基本构造
房屋的支承结构
平面结构 :梁板、屋架
空间结构 :折板、壳体、网架、悬索
各种类型屋顶的形态
第2章 楼地层、屋盖及阳台、雨篷的基本构造
2.2 屋盖系统的基本构造
屋顶的基本形态
坡屋顶——坡度大于1/10 平屋顶——坡度小于1/10 曲面屋顶
预制装配式工艺——预制槽形板
（3） 空心板
中型 L<4.5m B=500-1500mm D=90-120mm d孔=50-70mm d上=20-30mm d下=15-
20mm 大型 L=4-7.2m B=1200-1500mm D=180-
240mm
注意：空心板支承端处孔内常以专制填块、砖块或砂 浆填塞，避免支座处压坏。
■波形 瓦的坡 屋顶
(b) 波形瓦与钢砼檩条的连接 (d) 波形瓦与檩条的连接大(样c) 波形瓦与木檩条的连接
坡屋顶不 设基层屋 面板
小型钢筋混凝土异型屋面板
■小型钢筋混凝土异型屋面板的坡屋顶
(a) 夹心钢板瓦屋面屋脊处节点
(b) 夹心钢板瓦屋面檐口处节点
■夹芯钢板瓦的坡屋顶
坡屋顶不设基层屋面板
（二）结构要求
屋顶既是围护结构也是承重结构，它要承受风雪荷载，如果 屋顶要求作别的用途（如做屋顶花园等），还要承受人、家具和 其它物体的荷载。所以屋顶结构必须具有一定的强度和足够的刚 度。
（三）建筑艺术要求
由于建筑技术的发展，屋顶的形式更加丰富多彩。成为建筑 艺术处理的重要内容
屋顶主要由屋面和支承结构组成，有些还有各种形式的顶棚
某建筑楼层结构梁板布置实例
■肋形梁 ■井格梁
■曲梁
梁板式楼盖
《房屋建筑学》ppt讲义(高教) 第12章 屋顶构造
本章学习目标
了解屋面的构造措施。 掌握屋顶排水设计方法包括：屋顶坡道
表达；坡度值大小；坡度形成方式；屋 顶排水方式等。 掌握屋面柔性防水构造措施。 掌握屋面刚性防水构造措施。 掌握平屋顶保温隔热的方法。
12.1 概述
屋顶的功能和设计要求 屋顶的组成与形式 屋顶坡度 屋面的防水等级
天沟的构造
天沟即屋面的排水沟，位于 外檐边的又称檐沟。
天沟的功能是汇集屋面雨水， 使之迅速排离屋面，故天沟 应有恰当的尺寸与合适的坡 度。
天沟的宽度不应小于200mm， 天沟上口距分水线的距离不应 小于120mm。
天沟纵向坡度应不小于1％， 沟底水落差不超过200mm。
水落管的设置
水落管的材料有铸铁、PVC塑料、陶管、镀锌铁皮等， 目前常用PVC塑料管。水落管的直径不应小于75mm， 一般采用100mm。水落管距墙面不应小于20mm，其 排水口距散水坡的高度不应大于200mm，水落管应用 管箍与墙面固定。接头的承插长度不应小于40mm。
屋顶排水组织平面图
刚性防水屋面是以防水砂浆抹面或细石混凝土 浇捣而成的屋面防水层。
它主要适用于防水等级为Ⅲ级的屋面防水，也 可用作I、Ⅱ级屋面多道防水设防中的一道防水 层。
其主要特点为构造简单、施工方便、造价低。 但因混凝土抗拉强度低，属脆性材料，故容易 开裂，尤其是在气候变化剧烈的地区。另外刚 性屋面不适于设置在有松散材料保温层的屋面 以及受较大振动或冲击的建筑屋面。
屋面防水等级和设防要求
项目
建筑物 类别 防水层耐 用年限 防水层 选用材料
设防要求
Ⅰ
特别重要的民用建筑和 对防水有特殊要求的工 业建筑
25年Βιβλιοθήκη 屋面防水等级ⅡⅢ
房屋建筑学教案(附习题集)

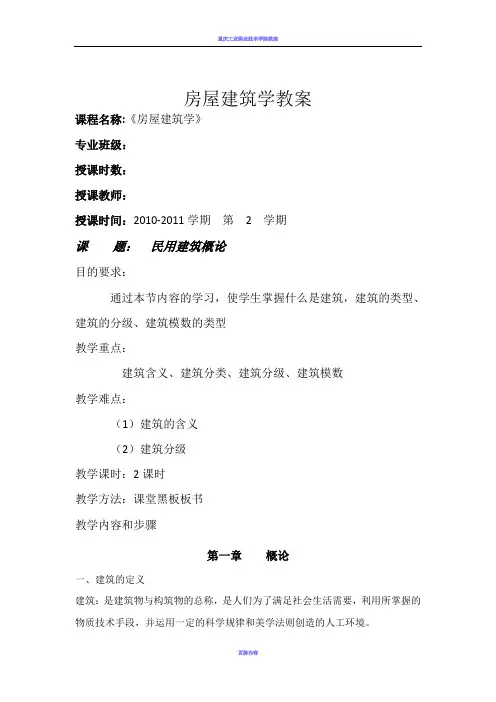

房屋建筑学教案课程名称:《房屋建筑学》专业班级：授课时数：授课教师：授课时间：2010-2011学期第2学期课题：民用建筑概论目的要求：通过本节内容的学习，使学生掌握什么是建筑，建筑的类型、建筑的分级、建筑模数的类型教学重点：建筑含义、建筑分类、建筑分级、建筑模数教学难点：（1）建筑的含义（2）建筑分级教学课时：2课时教学方法：课堂黑板板书教学内容和步骤第一章概论一、建筑的定义建筑：是建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物质技术手段，并运用一定的科学规律和美学法则创造的人工环境。
1.1 建筑物：供人们在其中生产、生活或进行其他活动的房屋或场所，即直接供人们使用的建筑称为建筑物。
例如：主宅、办公楼等。
1.2构筑物：间接供人们使用的建筑称为构筑物。
如水塔、蓄水池、烟囱、贮油罐等。
1.3 建筑三要素1.建筑功能：是指建筑的使用要求。
（1）满足人体尺度和人体活动所需的空间尺度。
（2）满足人的生理要求。
要求建筑应具有良好的朝向、保温、隔声、防潮、防水、采光及通风的性能，这也是人们进行生产和生活活动所必须的条件。
（3）满足不同建筑有不同使用特点的要求。
不同性质的建筑物在使用上有不同的特点，例如火车站要求人流、货流畅通；影剧院要求听得清、看得见和疏散快；工业厂房要求符合产品的生产工艺流程；某些实验室对温度、湿度的要求等等，都直接影响着建筑物的使用功能。
2.建筑技术建筑的物质技术条件是指建造房屋的手段。
包括建筑材料及制品技术、结构技术、施工技术和设备技术等，所以建筑是多门技术科学的综合产物，是建筑发展的重要因素。
3.建筑形象构成建筑形象的因素有建筑的体型、立面形式、细部与重点的处理、材料的色彩和质感、光影和装饰处理等等，建筑形象是功能和技术的综合反映。
建筑形象处理得当，就能产生良好的艺术效果，给人以美的享受。
有些建筑使人感受到庄严雄伟、朴素大方、简洁明朗等等，这就是建筑艺术形象的魅力。
同济大学《房屋建筑学》(第4版)复习笔记-楼地层、屋盖及阳台、雨篷的基本构造(圣才出品)
第2章楼地层、屋盖及阳台、雨篷的基本构造楼地层、屋盖、阳台、雨篷等建筑物中的水平构、部件，都属于受力系统中的第一个层次，这些水平构、部件的支承和被支承的情况，决定了许多垂直构件的布置，同时又兼有围护和分隔建筑空间的作用。
因此，在进行建筑平面设计的过程中，不仅要研究各种建筑空间的构成及组合，还要讨论其围合构件和结构支撑的布置及其构造方式对空间的功能和使用情况的影响。
一、楼地层的基本构造1．楼层的基本构造楼板层是沿水平方向分隔上下空间的结构构件，具有承受并传递垂直荷载、水平荷载的功能，还有防火、隔声和防水等方面的性能。
钢筋混凝土材料和以压型钢板为底模的钢衬板复合楼板是目前应用最广的楼层材料。
（1）楼层的基本形式根据力的传递方式，建筑物楼层的形式分为板式、梁板式和无梁楼盖等类型。
①板式楼盖a．定义当房间的尺度较小，楼板可直接将其上面的荷载传给周围的支承构件，而不会使得其因为跨度太大，而造成断面尺度太大或结构自重太大。
如走道、厨房等。
b．分类第一，单向板。
如果一块楼板只有两端支承，它就属于单向板，即荷载只朝一个向度的两端传递。
如图2-1（a）所示，当l2／l1>2时，即为单向板。
第二，双向板。
如果一块楼板不止只有两端支承，它平面上两个向度之间的尺寸比例关系将决定其是单向板还是双向板。
如图2-1（b）所示，当l2／l1≤2时，即为双向板。
图2-1 四面支承的楼板的荷载传递情况（a）单向板；（b）双向板②梁板式楼盖a．定义当房间的平面尺度较大，可以通过在楼板下设梁的方式，将一块板划分为若干个小块，从而减小小块板的跨度。
b．分类梁板式楼盖的梁可形成主次梁的关系。
由于梁的不同排列，形成不同形状的楼盖，可以分为肋形楼盖、密肋楼盖和井格形楼盖三种。
当布置肋形梁，可令楼层节间板成为单向板或双向板；而布置井格梁时都令小块板成为双向板。
第一，具有结构方面的意义；第二，控制其断面尺寸，可以保证某些结构梁底的净高；第三，可以在平面上按照建筑设计的需要局部增加或取消某些楼层的支座。
房屋建筑学楼地面构造详解演示文稿
4.1.2 楼地层的设计要求
强度和刚度要求
隔声要求
*铺设弹性面层（橡胶、地毡） *铺设弹性垫层--浮筑式楼板 *设置吊顶棚
•热工及防火要求(保温层)
•防水、防潮要求(厨房、卫
生间 )
•便于在楼层和地层中敷设 各种管线
•经济要求
浮筑楼板
第五页，共41页。
4.2 钢筋混凝土楼板构造
现浇钢筋混凝土楼板
房屋建筑学楼地面构造详解演 示文稿
第一页，共41页。
优选房屋建筑学楼地面构造
第二页，共41页。
4.1 楼地层的构造组成和设计要求
4.1.1 楼地层的构造组成
*楼地层包括楼板层和地坪层，楼板层是楼房的分层构件 。
(结构层) 基层
（a）预制钢筋混凝土楼板层 （b） 现浇钢筋混凝土楼板层 （c） 地坪层构造组成
类型：整体地面 块材地面 卷材地面 涂料地面 （1）塑料地面 （2）橡胶地毡 （3）地毯
第三十页，共41页。
4.3 楼地面构造
4.3.2 常见地面的构造
类型：整体地面 块材地面 卷材地面 涂料地面
第三十一页，共41页。
环氧地坪漆
环氧地坪漆
4.3 楼地面构造
4.3.3 地面细部构造
1.地面变形缝构造 2.地面防排水构造
第二十三页，共41页。
4.3 楼地面构造
4.3.2 常见地面的构造
类型：整体地面 块材地面 卷材地面 涂料地面
（1）水泥砂浆地面
（2）水磨石地面
*水泥砂浆地面
构造简单、坚固、*水磨石地面一股分两层施工。在刚性垫层或结构
能防潮防水而造 层上用10～20mm厚的1:3水泥砂浆找平，面铺l0～
价又较低。但水 l5mm厚l:1.5～2的水泥白石子，待面层达到一定
