中考物理复习--怎样判断电流表和电压表的测量对象
动态电路的定性分析(原卷版)-2023年中考物理二轮复习核心考点精讲与必刷题型精练(全国通用)
专题30动态电路的定性分析【核心考点精讲】1、由滑动变阻器引起（传感器问题）（1）判断电路是串联电路还是并联电路。
（2）明确电流表或电压表分别测量哪部分电路的电流或电压。
（3）根据滑片的移动判断滑动变阻器接入电路中的电阻增大还是减小，电路中的总电阻随着滑动变阻器接入电路中的电阻增大（或减小）而增大（或减小）。
（4）电源电压、定值电阻的阻值是不变的，根据欧姆定律写出电流表（或电压表）所测电流（或电压）的计算式，判断电流表（或电压表）示数变化。
【方法归纳】局部电阻变化→总电阻变化→电路中电流变化（电源电压不变）→定值电阻两端电压变化（U＝IR）→可变电阻两端电压的改变（定变U U U -=）2、由开关的通断引起（1）画出开关闭合前后的简化电路图。
（2）判断电流表和电压表分别测量哪部分电路的电流或电压。
（3）根据欧姆定律及串、并联电路的特点判断电表示数变化。
【必刷题型精练】1．（2022•永州中考）如图所示，电源电压保持不变，闭合开关S ，当滑动变阻器滑片P 向左滑动的过程中，下列判断正确的是（）A ．电压表示数变小B ．灯泡变亮C ．电流表示数变小D ．电压表的示数与电流表的示数的比值变小2．（2022•临沂中考）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中（）A．电流表示数变小B．电压表示数变小C．灯泡的功率变大D．电路总功率变大3．（2022•东营中考）如图所示，电源电压不变，闭合开关，当滑动变阻器滑片P向左移动时，下列判断正确的是（）A．A示数变大，V1示数变小，V2示数不变B．A示数变大，V1示数变小，V2示数变大C．A示数变小，V1示数变大，V2示数变小D．A示数变小，V1示数变小，V2示数变大4．（2022•辽宁中考）如图所示的电路，电源电压保持不变。
闭合开关S，将滑动变阻器的滑片向右移动。
下列说法正确的是（）A．小灯泡变亮B．电压表V1的示数变大C．电压表V2与电流表A2示数的乘积变小D．电压表V1与电流表A1示数之比不变5．（2022•鞍山中考）如图所示的电路中，电源电压不变。
2024年中考物理复习----电压表电流表测量对象判断方法
电压表电流表测量对象判断方法一、快速识别电表测量对象第1步：记口诀：电流表串哪测哪，电压表并谁测谁第2步：判串并“节点法”判断电表的串并联方式和位置。
（假设法、去源法、电流流向法都可以）第3步：验电源电压表需要验看并联部分是否包含电源——电压表不能同时测量包含电源的部分。
例题：如图所示，甲、乙两处分别接入电压表和电流表，闭合开关，两灯均发光，并判断电表测量的量。
解析：L1、L2并联，甲：电流表，测量L2电流；乙：电压表：测量电源电压。
二、电表测量对象判断专练1.填入电表使电路正常工作：题图答案简析R、R′串联串联电路中→电流表若为电流表，电阻R会短路要求：L1、L2并联①若为电压表，L1、L2串联②若为电压表，L1、L2串联③若为电流表，电源短路①若为电压表，R2会短路②若为电流表，电源会短路①若为电流表，电源会短路②若为电压表，灯泡不会发光①串联时：甲是电压表，乙是电流表，丙是电压表；②并联时：甲是电流表，乙是电压表，丙是电流表。
电压表并联，连入电路相当于断路；电流表串联，连入电路相当于导线。
V1并联在L1两端V2并联在电源两端电路中只有一条电流路径→串联A1在干路A2在L2支路电流在电路中分出支路并汇合→并联2.如图所示电路，试分析电路的连接及灯泡的发光情况和电流表、电压表的测量对象。
电路图等效电路图简析①闭合S1和S2，断开S3，L1和L2是并联连接的，发光情况：L1亮，L2亮，A测量L1，V测量L2。
②闭合S2和S3，断开S1，L1是断路，L2是通路，发光情况：L1不亮，L2亮，V测量L2。
中考物理电压表电流表测量对象判断技巧专题
电压表电流表的测量对象判断1.串并联电路识别【方法总结】Ⅰ定义法：用电器逐个顺次连接的是串联电路.用电器并列连接的是并联电路.Ⅱ电流法：(常用)电流从电源正极出发，经过各个用电器回到电源负极,途中不分流,只有一条电流路径的是串联电路. 电流从电源正极出发,在某处分为几条支路,每条支路上有用电器,最后汇合回到负极的是并联电路.Ⅲ拆除法：拆除任意一个用电器，其他用电器都停止工作的是串联电路;拆除任意一个或者几个用电器，不会影响其他用电器的是并联电路.(2019湖南衡阳)(双选)如图所示,下列说法正确的是 ( )A.闭合S2,断开S1、S3,灯L1、L2串联B.闭合S1、S3,断开S2,灯L1、L2串联C.闭合S2、S3,断开S1,只有灯L1亮D.闭合S1、S2,断开S3,只有灯L1亮(2019重庆B卷)关于如图电路的判断,正确的是 ( )A.只闭合开关S1时,灯泡L1、L3并联B.B.只闭合开关S2时,灯泡L2、L3并联C.只闭合开关S2、S3时,灯泡L2、L3串联D.闭合所有开关时,灯泡L1、L2并联,L3短路2.电压表电流表测量对象的判断【方法总结】Ⅰ电流表测量对象的判断：1.电流流向法看否只有某一个用电器的电流流过了电流表,则电流表测的就是这个用电器的电流。
若所有的电器的电流都流过电流表,则电流表测的就是所有用电器的总电流。
2.断路法：电流表要与所测的那部分电路串联，根据串联电路的特点（某处断开，所串联的每个部分都没有电流通过），因此我们首先可以把所要判断的电流表去掉，使该处形成断路；接着我们分析那一部分没有电流通过，则电流表就是测量这一部分的电流。
Ⅱ电压表测量对象的判断：1.对于简单电路,判断电压表测量对象的方法：看电压表并联在哪一部分电路两端,测量的就是那一部分电路的电压。
2.对于复杂电路,常用“滑移法”判断：把电压表两引线沿导线向用电器两端或向电源两端滑动，滑动的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够滑过去，而用电器、电压表、电源、电阻等就不能够滑动过去。
专题：电路安全问题(2)有答案 2023年中考物理二轮复习
专题：电路安全问题（2）姓名日期等第【方法提炼】电路安全问题解题思路:①首先判断电路的串并联；②判断各电表的测量对象；③从电流、电压两个方面分析其取值范围；④取极值根据串并联知识以及欧姆定律进行分析解答；⑤确定待求量的取值范围。
【巩固提高】1、如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样。
若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是（）A．电流表的量程应选0～3A B．电压表示数的变化范围0～3VC．滑动变阻器的阻值变化范围4Ω～7.2Ω D．滑动变阻器的的最大功率为1W2、如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω 1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”，小灯泡标有“4.5V 0.3A”字样，其I﹣U图像如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（）A．电路的最大功率是3.6W B．小灯泡的最小功率是0.75WC．电流表的最小示数是0.15A D．变阻器的调节范围是12Ω～25Ω3、如图所示,电源电压为12V,滑动变阻器的规格为“50Ω 2A”,L1和L2分别标有“6V 3W”和“6V 9W”的字样,闭合开关S后,调节滑动变阻器的滑片,在保证电路安全的情况下(不考虑温度对灯丝电阻的影响).下列说法正确的是( )A.L2能正常发光B.滑动变阻器连入电路的最小阻值是8ΩC.电流表示数的变化范围是0-0.5AD.电路消耗的最大功率是12W4、如图甲所示电路,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中,R1、R2的I-U关系如图乙所示,则下列判断正确的是( )A.图线A是电阻R1的I-U图像关系B.电源电压为18VC.滑动变阻器R2的最大电阻为30ΩD.电阻R1的功率变化范围0.8-16.2W5、如图所示，电源电压恒为7V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“6V 3W”字样．闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，电压表示数变化范围为__________；滑动变阻器连入电路的阻值变化范围为__________；电流表示数变化范围为____________．6、如图所示，R1的阻值为5Ω，滑动变阻器R2的最大阻值为40Ω，电源电压保持4.5V不变，电流表量程为“0～0.6A”，电压表量程为“0～3V”．为保证电路安全，R2接入电路中的最小阻值为________Ω，R1消耗的最小功率为________W.7．如图所示，变阻器R标有“20 Ω 1.5 A”字样，灯L标有“6 V 3 W”的字样，当只闭合S1时，灯L 正常发光，再闭合S2，变阻器滑片向右滑动的过程中，电压表示数________，电流表示数________(填“变大”“变小”或“不变”)；保持S1、S2闭合，如果电流表所接量程是0～3 A，电压表所接量程是0～15 V，则电路消耗的总功率变化范围是____________．8、如图所示电路，电源电压18V恒定不变，小灯泡上标有“12V”的字样，滑动变阻器的规格为“200Ω1A”，电流表量程为“0～0.6A”，电压表量程为“0～15V”．调节滑动变阻器滑片至某一位置时再闭合开关，小灯泡L恰好正常发光，此时电流2s内对小灯泡L做功12J，不考虑温度对电阻的影响．求：(1)小灯泡L正常发光时的电流；(2)滑动变阻器接入电路的阻值在什么范围时才能保证电路的安全．9、如图电路，电源电压和小灯泡L电阻不变，小灯泡L标有“6V 6W”字样，滑动变阻器阻值变化范围为0～18Ω。
2024年中考物理抢分秘籍(全国通用)电荷、电流、电压和电阻(解析版)
秘籍08电荷、电流、电压和电阻知识点1：两种电荷【典例探究1】自然界只有两种电荷，人们把用丝绸摩擦过的玻璃棒带的电荷叫做_______电荷；人们把用毛皮摩擦过的橡胶棒带的电荷叫做_______电荷。
【解题思路】解题口诀技巧“玻正橡负”。
正负电荷定义方法：丝绸与玻璃棒摩擦，玻璃棒带正电；毛皮与橡胶棒摩擦，橡胶棒带负电。
【答案】正负【解题大招】根据“玻正橡负”可知，答案为：正；负。
【典例探究2】用丝绸摩擦过的玻璃小球A，让它去靠近吊在细线上的轻质小球B，再用小球B去靠近轻质小球C，小球A与B及小球B与C靠近时的情形如图所示，则小球C______（选填“一定”或“可能”）带______（选填“正”或“负”）电。
【解题思路】解题口诀技巧“同斥异吸吸轻小”。
当探究电荷间相互作用规律时，同种电荷相互排斥，异种电荷相互吸引带电体吸引轻小物体，可以简化口诀：同斥异吸吸轻小。
【答案】可能负【解题大招】用丝绸摩擦过的玻璃小球A带正电，由图可知，A和B相互排斥，根据“同斥”说明小球B带正电；小球B和小球C相互吸引，根据“异吸吸轻小”说明小球C带负电或不带电。
故答案为：可能；负。
【典例探究3】用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是正电荷。
下列说法中正确的是（）A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核D．摩擦创造了电荷【解题思路】解题口诀技巧“失忆症”。
当遇到告知得失电子情况判断物体带何种电荷的问题，或根据物体带电荷种类反推得失电子情况的问题时，可以使用此大招。
“忆”谐音同“e”，表示电子。
症”谐音同“正”，表示正电荷。
大招“失忆症”可巧记物体失去电子带正电荷。
反之得到电子带负电荷。
【答案】B【解题大招】由题意可知与头发摩擦过的梳子带正电荷，根据大招“失忆症”，梳子失去电子带正电。
故答案为B。
知识点2：电流和电路【典例探究1】下列说法中错误的是（）A．正电荷定向移动的方向规定为电流方向B．导体容易导电是因为内部有大量的自由电荷C．电路中有电源，电路中就有电流D．电源外部的电流的方向是从电源的正极到负极【解题思路】（1）金属导体∶在金属导体内，发生定向移动的是带负电的自由电子。
中考物理总复习 动态电路专题
滑动变阻器变化： 一上一下 远大近小
知识储备
A
电流表所测对象： 从哪来 到哪去
知识储备
V
电压表所测对象： 方法1：抱圈法 方法2：去电源
知识储备
滑动变阻器变化： 一上一下 远大近小
知识储备
滑动变阻器变化： 一上一下 远大近小
滑片移动
1、滑动变阻器串联引起的动态电路
例1、如图是“Βιβλιοθήκη 安法”测电阻的电路图．闭合开关S，将滑片P向左滑动 的过程中 （ ）
并联电路
电流路径至少有两条，各支路上 的用电器互不干扰。
知识储备
电路的简化
简化电路的基本原则是，将电路中没有电流的部分去掉。比如断开的部分， 被短路的部分，还有电压表。再按照电流的路径走一走，有分支的是并联，没有 分支是串联。
知识储备
A
电流表所测对象： 从哪来 到哪去
V
电压表所测对象： 方法1：抱圈法 方法2：去电源
基本概念

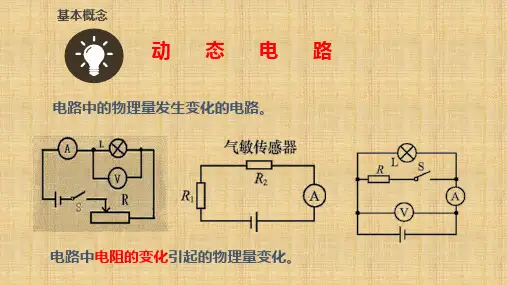

动态电路
电路中的物理量发生变化的电路。
电路中电阻的变化引起的物理量变化。
知识储备
动态电路
1
一个实验
2
两种电路
3
三只元件
4
四个规律
知识储备
实验中得到的动态规律
知识储备
实验
规律
串联电路里， 某元件的电阻变 大，其两端电压 变大；
电阻变小， 其两端电压变小。
欧姆定律
知识储备
串联电路
电流路径只有一条，电流处处相 等，各用电器相互影响。
滑片移动
3、假滑
例3、如图，当滑片P向左移动时，A表和V表将如何变化
分析步骤：1、确定电路连接方式； 2、判断滑动变阻器接入电路中的变化； 3、判断各电表测量的对象； 4、运用实验中动态规律、欧姆定律、四个规律解决问题。
中考物理复习-电学解题思路、故障分析判断、探究欧姆定律
考点1 电阻大小的影响因素
R（电阻） 单位：欧姆Ω 电路图符号：
.
千欧(KΩ) 兆欧(MΩ)
1 kΩ=103 Ω
1、在实验中采用什么方法去研究？
1 MΩ=106 Ω
设计电路
探究导体的电阻跟哪些因素有关
(1)在实验中采用什么方法去研究？
6V 注意哪个用电器是知道2个条件，比如现在 知道R的电压电阻（必须同一时间），运用欧 姆定律和推论式可以求同一对象的其他物理量 （R的电流），其他物理量结合串并联规律进 行转移对象
例题：如图所示电路中，R的阻值为10Ω，电源电压 为6V．闭合开关S时，电压表的示数为2V，则 (1)电流表的示数是多少? (2)电灯电阻是多大?
数.电压表为_1_._5_______V,电流表为_0_._3_______A,计算电阻为__5________Ω.
（7）正确连接好电路闭合开关后，发现电压表有示数但电流表无示数，原因可能 是_____定__值__电__阻__断__路____________. （8）按照图1-14-43甲所示装置，向右移动滑动变阻器滑片，电流表示数___变__小_____ （填“变大”“变小”或“不变”）.
( D)
A.灯LI断路 B.灯LI短路 C.灯L2断路 D.开关的接线柱处断开
电路故障分析
4.在如图所示的电路中，电源电压保持不变,闭合开关S,发现只有两个电表
的指针发生偏转,已知电阻R1、滑动变阻器R2中仅有一个出现了故障。
(1)电路中的故障可能是
R1短路或断路
；
(2)接着，移动变阻器R2的滑片P,只观察到一个电表的示数发生了改变，则
A.合金丝的电阻跟该合金丝的长度有关 B.合金丝的电阻跟该合金丝的横截面积无关 C.合金丝两端的电压越大，合金丝的电阻越小 D.通过合金丝的电流越小，合金丝的电阻越大
物理电流表、电压表测量对象的判断方法
物理电流表、电压表测量对象的判断方法
在初中物理电学学习的内容上有两个重难点：
（1）串并联电路的识别。
（2）电流表、电压表测量对象判断。
下面就关于这个问题介绍几种方法。
电流表、电压表的辨别测量对象方法的核心内容：
电流表测谁电流与谁串联；
电压表测谁电压与谁并联。
1 电流表
上面的方法主要利用的就是电流表与被测对象串联关系，然后运用串联电路的特点简化电路，一处断开处处断开。
重点：就是电流表跟谁串联测谁电流。
2 电压表
短路法：主要利用电压表与被测对象是并联关系，所以运用并联电路的特点，把电压表换成导线，就会造成被测对象短路不能工作，来进行判断。
去电源法：应该注意的是怎么“去电源”，首先不一定只有电源，而是去含电源的一部分电路。
其次去的是电压表两个结点之间含电源的部分电路。
判断电流表、电压表的测量对象的总体指导思想是：电流表跟谁串联测谁电流；电压表是跟谁并联测谁电压。
掌握串并联电路的判断方法及电流表、电压表测量的对象，等于掌握走进了电学的大门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎样判断电流表的测量对象
华继干
在复杂的电路中，不易判断电流表的测量对象。
这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。
1. 断开电流表，用电器因断路不能工作
例1 如图1，试判断电流表321A A A 、、分别测量哪些灯泡的电流。
分析 当断开A 3时，L 3断路，故A 3测的是L 3的电流。
当断开A 2时，L 2、L 3均断路，故A 2测的是L 2、L 3并联的总电流。
当断开A 1时，L 1、L 2、L 3全都断路，故A 1测的是L 1、L 2、L 3三灯并联的总电流。
2. 断开电流表，用电器因短路不能工作
例2 如图2所示的电路，当开关闭合时，电流表321A A A 、、的示数分别为A A 6.02.1、
和A 9.0，则通过灯321L L L 、、的电流分别为多少？
分析 首先判断出321L L L 、、三个灯泡是并联的，再依次断开各电流表判断其所测电流。
当断开A 1时，三灯断路，故A 1测的是三灯并联的总电流。
当断开A 2时，如图3，L 1、L 2被短路，故A 2测的是L 1、L 2两灯并联的电流。
当断开A 3时，如图4，L 2、L 3被短路，故A 3测的是L 2、L 3两灯并联的电流。
所以A I I I 2.1321=++
A I I A I I 9.06.03221=+=+， 解得A I A I A I 6.03.03.0321===，，
练习
1. 如图5，三只电流表的读数分别为321I I I 、、，这三个电流的大小关系为（ ） A. 321I I I == B. 321I I I >> C. 321I I I +>
D. 321I I I +=
2. 如图6所示，流过灯泡L 1的电流为I 1，流过灯泡L 2的电流为I 2，电流表的读数为I 3，则三个电流的关系是（ ）
A. 213I I I +=；
B.321I I I += ；
C. 0231==I I I ，；
D. 0321==I I I ，
答案：1. （C ）。
2. （C ）。
判断电压表的方法：
第一步：要先看电压表是否测电源电压， 方法：从电压表一端开始沿着电路的有电流的线路朝电源划线再从电源回到此电压表的另一端，如此回形成一个回路，如果你能找到一条回路，且这个回路中只有电源和此电压表（只能有一个电压表，但如果有闭合的开关和电流表则没有问题，因为闭合的开关和电流表在电路中可当成是导线），此电压表是测电源电压的；如果你找到的电压表与电源的回路中有用电器或者电阻，则此电压表不是测电源电压，而且也不是测此回路中的用电器或电阻的。
第二步：当你确定此电压表不是测电源电压时，就要用类似的方法看看它是哪个电阻的电压。
方法：从电压表一端开始沿着电路的有电流的线路朝你想要判断的那个电阻划线再从那个电阻的另一端回到此电压表的另一端，如果你能找到一条回路，且这个回路中只有某个（或某几个）用电器和此电压表（只能有一个电压表，但如果有闭合的开关和电流表则没有问题，因为闭合的开关和电流表在电路中可当成是导线），则此电压表是测上述
的回路中的（某个或某几个）电阻的。
如何判断电压表的测量对象
让我们先看一个题目：如图1所示，电压表测出的是（）
A. R
1两端的电压 B. R
2
两端的电压 C. 电源电压 D. 无法确定
看罢此图，你可能已发现，此图中电压表的连法与课本上的有所不同。
这是一种“异形
连接”。
下面就针对此类“异形连接”电压表测量对象的判断介绍两种方法，滑移法和去源法。
滑移法是把电压表两引线沿导线向用电器两端或向电源两端滑动（开关、电流表均可看做导线），看电压表是与哪部分并联，从而确定测量对象。
去源法是“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。
下面我们分别用这两种方法来分析上面的问题。
滑移法：为方便起见，在图中标出相应的字母，如图1所示。
电压表的左端引线a点处在R
1
和电源之间，不能再向其他地方滑动；电压表的右端引线b可沿导线滑过开关S，
再滑到c点。
可见，电压表并接在a、c两点间，测的是R
1
两端的电压。
去源法：将电源去掉，原电路将变成图2的形式，很容易看出：电压表只与电阻R
1
组成
闭合回路，它测的是R
1
两端的电压。
作为练习，请同学们用上述两种方法分析图3中各电压表的测量对象，并将分析的结论相互交流一下。
一、考查电压表的连接方式
例1如图1所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
分析：为便于说明，把图1中的各元件标上符号，如图2所示。
首先要知道，电流总是从电源的正极流向负极。
其次应明确，要使灯L1发光，必须有电流通过L1。
这样通过L1的电流方向为：从正极依次经过开关S、L1、L1的左端、a，回到负极。
这样，因L1与a串联，因此a不可能是电压表（电压表必须与用电器并联），只能是电流表或灯泡。
假设a是灯泡，则b应是电流表，这样电流表就会把电源两极直接相连，造成短路。
所以，a只能是电流表，b就是灯泡，c是电压表。
答案：如图3所示。
反思：这类题目能综合考查学生的电路识别能力，电流表、电压表的连接方式，及分析、推理能力。
其中假设法是解决这类问题的有效方法。
二、明确电压表的两个量程
例2小明按如图4甲所示的电路进行实验，当开关闭合后，V
１和V
2
的指针位置完全一
样，如图4乙所示，造成这一现象的原因是（）
A．可能Ｌ１开路B．可能Ｌ２短路C．可能V１和V2所选量程不相同，Ｌ1短路D．可能V１和V2所选量程不相同，电路各处完好
分析：从图4甲看出，灯泡L1、L2串联，V1、V2分别测量L2和电路的总电压。
根据串联电路中总电压等于各部分电压之和，V1的示数应大于V2。
题目中“V１和V2的指针位置完全一样”，容易使学生联想到它们的数值相同，但这是先入为主的错误。
注意到电压表接线柱接入电路的方法不同，量程也不同，所以尽管V１和V2的指针位置完全一样，但读数不同。
结合图4乙可判断L1数值为10V，L2数值为2V。
A、B、C选项中的情况是否有可能出现呢？如果Ｌ
１
开路，则V1测量的是电源电压，V2则因开路测不到电压。
若Ｌ2短路，则V2电压为0。
若Ｌ１短路，则V2测量的也为电源电压。
这些都与题目中的情况不符，因而都不可能出现。
答案：D
反思：分析电路问题首先要判断用电器的连接方式，其次再用相应的电流或电压规律分析解决问题。
三、判断电压表的测量对象
例3 在如图5（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图5（b）所示，则灯泡L1和L2两端的电压分别为（）
A．5．6V 1．4V B．7V 1．4V C．1．4V 7V D．1．4V 5．6V
分析：从图5（a）容易看出，L1与L2组成串联电路，电压表V1测量的是电源的电压。
电压表V2与L1和电源并联，它是否测量L1与电源的电压之和呢？当然不会是，因为任何电路两端的电压都不会超过电源电压。
那么V2测量的是谁的电压呢？把V2左右的两个分支点再向下滑动，容易看出，V2测量的就是L2的电压。
这样，V1使用的量程应该是15V，此时示数为7V；V2使用的量程应是3V，此时示数为1．4V。
L1的电压为7V-1．4V=5．6V。
答案：A
反思：判断电压表的测量对象，常采用“滑移法”，即电压表的两个接线柱可以在电路中的导线上自由滑动，直到找到与它直接并联的用电器或电源。
有一条要特别注意，电压表决不能测量用电器与电源的电压之和，换句话说，它不能测量包含电源和用电器的电压。
四、由电压表判断电路故障
例4如图6是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数，则故障原因可能是（）
A．L1断路B．L1短路C．L2断路D．L2短路
分析：由题目和图6看出，灯L1和L2串联，又电流表有读数，说明电路中没有出现断路．从图6看出电压表测量L1的电压（道理同例3），它也有读数，说明L1不会短路，所以故障原因是L2短路。
答案：D
反思：根据电表读数判断电路故障是常见的考题。
电路故障就是由于开路或短路造成的，明确它们分别对电流表、电压表会造成怎样的影响，这类问题便会迎刃而解。
