输电线路安全简易版
输电线路安全保护措施
输电线路安全保护措施随着社会的发展和人们对电能需求的不断增长，输电线路的建设和运行变得越来越重要。
然而，由于输电线路本身的特殊性质以及外界的各种因素，其安全风险也日益增加。
为了确保输电线路的安全运行，必须采取一系列的安全保护措施。
本文将对输电线路的安全保护措施进行详细阐述。
一、输电线路的设计和建设输电线路的设计和建设是确保其安全运行的第一步。
在设计时，应考虑多种因素，包括地理环境、气候条件、线路长度等。
具体而言，应采取以下措施：1. 强化线路结构：选择适当的绝缘材料和线杆材料，确保线路的结构牢固，能够抵抗外部压力和风力等因素的影响。
2. 考虑灾害风险：在设计和建设线路时，应根据当地的地质和气候条件，评估可能发生的自然灾害风险，比如地震、风暴、洪水等，采取相应的措施来减少灾害对线路的损害。
3. 安全间距和距离保护：确保输电线路与其他建筑物、植被等的良好间隔，避免因外部因素对线路的干扰和破坏。
同时，采用合适的距离保护措施，确保线路之间以及线路与地面之间的距离符合安全标准。
二、输电线路的定期检查和维护定期检查和维护是保证输电线路安全运行的重要环节。
通过对线路进行定期检查和维护，可以及时发现并排除潜在的安全隐患，确保线路的正常运行。
具体而言，应采取以下措施：1. 线路巡视：定期进行线路巡视，包括对线路杆塔、绝缘子、导线等的外部状况进行检查，发现并修复破损、变形等问题，避免因此导致线路故障和安全事故的发生。
2. 周期性绝缘子检测：绝缘子是输电线路中重要的保护装置，负责保护导线和支撑塔之间的绝缘。
定期对绝缘子进行绝缘电阻和介质损耗等测试，发现并更换老化和损坏的绝缘子。
3. 导线的维护：定期检查导线的紧固状态和线缆连接处的接头，确保导线的稳定性和连接可靠性。
三、输电线路的安全防护措施除了设计和建设以及定期检查和维护外，还需要采取一系列的安全防护措施来减少外界因素对输电线路的损害和干扰。
具体而言，应采取以下措施：1. 线路绝缘保护：加装额外的绝缘层或罩线，提高线路的绝缘水平，防止命令干扰、电弧放电等问题的发生。

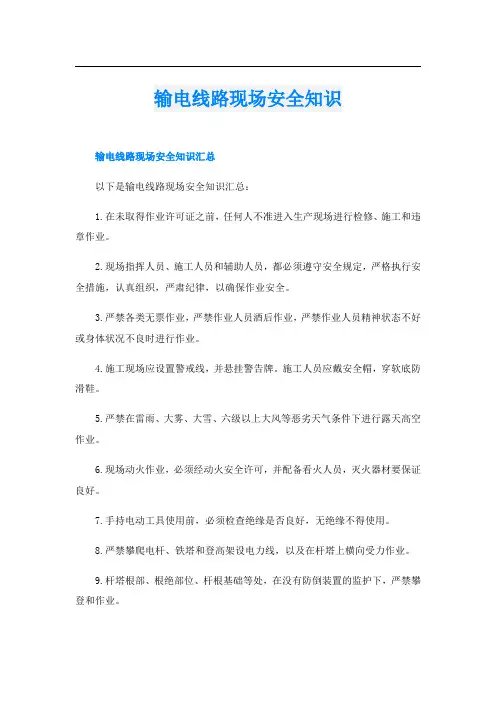

输电线路现场安全知识
输电线路现场安全知识输电线路现场安全知识汇总以下是输电线路现场安全知识汇总：1.在未取得作业许可证之前，任何人不准进入生产现场进行检修、施工和违章作业。
2.现场指挥人员、施工人员和辅助人员，都必须遵守安全规定，严格执行安全措施，认真组织，严肃纪律，以确保作业安全。
3.严禁各类无票作业，严禁作业人员酒后作业，严禁作业人员精神状态不好或身体状况不良时进行作业。
4.施工现场应设置警戒线，并悬挂警告牌。
施工人员应戴安全帽，穿软底防滑鞋。
5.严禁在雷雨、大雾、大雪、六级以上大风等恶劣天气条件下进行露天高空作业。
6.现场动火作业，必须经动火安全许可，并配备看火人员，灭火器材要保证良好。
7.手持电动工具使用前，必须检查绝缘是否良好，无绝缘不得使用。
8.严禁攀爬电杆、铁塔和登高架设电力线，以及在杆塔上横向受力作业。
9.杆塔根部、根绝部位、杆根基础等处，在没有防倒装置的监护下，严禁攀登和作业。
10.严禁穿越隔离网、栏杆、轨道、铁横梁、脚手架、交通车辆等物体上下同时攀登。
11.施工期间应严格控制工具、材料、设备及工具的使用，避免误碰、误触运行线路上设施。
12.杆塔作业时，应使用安全带，并将其系在安全绳上，同时系挂保险绳。
13.作业时必须采取防止坠落和防止触电的措施。
如必须跨越架设电线时，应先检查跨越架是否安全可靠。
14.施工现场应保持清洁，各种材料和设备应按指定地点堆放，现场工具使用后应放置原位，保持整齐、清洁。
15.施工现场应设置消防器材，并定期检查、保养，确保其有效性。
16.施工现场应设置临时栏杆、标识牌，以防止非施工人员进入。
17.施工现场应设置安全通道，以避免在施工过程中发生意外事故。
18.施工现场应设置排水系统，以保持场地干燥。
19.在进行吊装作业时，必须严格遵守吊装作业规定，包括吊装高度、吊装重物、吊装位置等。
20.在吊装作业时，必须设置专门的监护人员，并对吊装过程中的危险因素进行识别和预防。
21.在吊装作业中，必须设置警戒线，并悬挂警告牌，同时设置专人看护。
输电线路施工安全协议正规范本(通用版)
输电线路施工安全协议1. 引言输电线路的施工安全对于电力行业的发展和供电保障至关重要。
为了确保施工过程中人员的生命财产安全以及电网的稳定运行，制定本安全协议。
本协议适用于输电线路的新建、改造、维护和拆除等施工过程。
所有参与施工的人员必须遵守本协议的要求。
2. 施工前准备2.1 安全计划编制在施工前，应按照相关要求编制详细的安全计划。
安全计划应包括施工前的现场勘查、风险评估和安全措施等内容，并应由专业人员进行审核和批准。
2.2 施工人员培训所有参与施工的人员必须经过正规的安全培训，了解相关操作规程、安全技术要求和应急措施等内容。
必须确保施工人员具备相关技术的操作能力和安全意识。
2.3 施工设备检查施工前应对施工设备进行检查和测试，确保设备的正常运行和安全性能符合要求。
严禁使用未经检测或有安全隐患的设备进行施工。
3. 施工过程安全控制3.1 工地周边安全防护施工区域周边应设置明显的安全标志和警示牌，防止未经授权人员进入施工现场。
必要时，应设置围栏、警示带等设施进行封控。
3.2 电力安全隔离在施工过程中，必须对有电导体的设备和设施进行正确的安全隔离，防止电击事故的发生。
施工人员在进行电力线路施工前，必须断开电源，并使用专用的安全工具进行隔离作业。
3.3 高处作业安全若施工涉及到高处作业，必须采取相应的安全措施。
施工人员必须佩戴个人防护用品，如安全带和安全帽等，并正确使用工具和设备，避免高处坠落事故的发生。
3.4 安全用电施工现场的临时用电系统必须符合相关电力安全标准，设备必须经过检测和验收。
施工人员必须正确使用电气设备和用具，防止触电事故的发生。
3.5 危险化学品管理若施工现场存在危险化学品，必须按照国家相关法律法规和安全技术规范进行管理。
危险化学品的存放、使用和处置必须经过专业人员授权，并采取相应的防护措施，确保施工现场的安全。
3.6 防火安全施工现场必须设置火源防控措施，禁止吸烟和使用明火进行作业。
输电线路的运行安全管理模版
输电线路的运行安全管理模版一、前言输电线路是电力系统中的重要组成部分，保障输电线路的运行安全对于电力系统的稳定运行至关重要。
为此，制定一套科学、规范的输电线路运行安全管理模版是非常必要的。
二、目标与原则1. 目标：确保输电线路的运行安全，减少事故风险，提高供电可靠性。
2. 原则：科学、规范、全面、持续。
三、组织体系1. 建立安全管理委员会：负责全面的输电线路安全管理工作，包括制定安全管理方案、组织安全培训等。
2. 设立安全管理部门：负责具体的输电线路安全管理工作，包括线路巡检、隐患排查、故障处理等。
3. 设立安全责任人：负责具体的安全工作，包括安全值班、事故调查、安全培训等。
四、安全管理流程1. 隐患排查与整改a. 建立隐患排查机制：定期开展线路巡检，及时发现隐患。
b. 进行隐患整改：对发现的隐患进行评估，制定整改方案，并按照时间节点进行整改。
c. 隐患复查与验收：对整改后的隐患进行复查，确保整改措施有效，达到预期效果。
2. 事故调查与分析a. 成立事故调查组：及时成立事故调查组，对事故原因进行调查和分析。
b. 制定事故报告：根据调查结果，制定详细的事故报告，明确事故责任和教训。
c. 事故整改与预防：根据事故原因，制定相应的整改措施，并确保措施的实施。
3. 安全培训与宣传a. 制定安全培训计划：根据不同岗位的需求，制定科学合理的安全培训计划。
b. 开展安全培训：组织各类安全培训活动，提高员工的安全意识和技能。
c. 安全宣传与教育：开展安全宣传活动，加强员工的安全教育，提高整体安全素质。
4. 应急管理与演练a. 制定应急预案：根据不同情况制定科学合理的应急预案，并组织演练。
b. 建立应急机制：建立健全的应急响应体系，确保在事故发生时能及时有效地响应。
c. 开展应急演练：定期组织应急演练，提高应急处置能力和协同配合能力。
五、技术支持与管理工具1. 技术支持：利用先进的技术手段，如无人机巡检、红外热像仪等，提高线路巡检的准确性和效率。
电气线路安全简易版
In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编订：XXXXXXXX20XX年XX月XX日电气线路安全简易版电气线路安全简易版温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
l．架空线路凡挡距超过25 m，利用杆塔敷设的高、低压电力线路都属于架空线路。
架空线路主要由导线、杆塔、横担、绝缘子、金具、基础及拉线组成。
架空线路木电杆梢径不应小于150 mm，不得有腐朽、严重弯曲、劈裂等迹象，顶部应做成斜坡形，根部应做防腐处理。
水泥电杆钢筋不得外露，杆身弯曲不超过杆长的0.2％。
绝缘子的瓷件与铁件应结合紧密，铁件镀锌良好，瓷釉光滑、无裂纹，烧痕、气泡或瓷釉烧坏等缺陷。
拉线与电杆的夹角不宜小于45°，如果受到地形限制时，亦不应小于30°。
拉线穿过公路时其高度不应小于6 m 。
拉线绝缘子高度不应小于2．5 m。
架空线路的导线与地面、各种工程设施、建筑物、树木、其他线路之间，以及同一线路的导线与导线之间均应保持足够的安全距离。
2．电缆线路电缆线路主要由电力电缆、终端接头、中间接头及支撑件组成。
电缆线路有电缆沟或电缆隧道敷设、直接埋入地下敷设、挢架敷设、支架敷设、钢索吊挂敷设等敷设方式。
敷设电缆不应损坏电缆沟、罐道、电缆井和人井的防水层。
三相四线系统应采用四芯电力电缆，电缆进入电缆沟、隧道、竖井、建筑物、盘(柜)处应予封堵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编订：XXXXXXXX20XX年XX月XX日输电线路安全简易版输电线路安全简易版温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
四十八、电缆线路设标志牌的规定通常，在电缆线路的下列地点应设标志牌：（1）电缆线路的首尾端。
（2）电缆线路改变方向的地点。
（3）电缆从一平面跨越到另一平面的地点。
（4）电缆隧道、电缆沟、混凝土隧道管、地下室和建筑物等处的电缆出入口。
（5）电缆敷设在室内隧道和沟道内时，每隔30米的地点。
（6）电缆头装设地点和电缆接头处。
（7）电缆穿过楼板、墙和间壁的两侧。
（8）隐蔽敷设的电缆标记处。
制作标志牌时，规格应统一，其上应注明线路编号，电缆型号、芯数、截面和电压，起迄点和安装日期。
四十九、有金属外皮的电缆，其中几根芯线能否接在同一相上或者接在一起当作单芯电缆使用有金属外皮的电缆，如果其中几根芯线接在同一相上或者几根芯线接在一起当作单芯电缆使用，则在导体周围将产生交变磁场（当接在交流电源上时），这种交变磁场会因电磁感应而在金属外皮上产生涡流。
此时导体通过的电流越大，涡流也越大。
结果金属外皮会因涡流而发热，损耗很大。
这种热量会妨碍电缆芯线的散热，从而使电缆运行温度增高，而过高的温度将影响电缆的安全运行。
如果将三根芯线分别接在三相电源上，虽然也会分别产生磁场，但由于各芯线的电流所产生的合成磁场等于零或接近于零，因此不会有较大的涡流产生。
基于同样理由，钢管穿线时不应只穿一根导线，也不得将其中几根导线接在同一相上而在管中不穿过工作零线，否则，也将在钢管上产生涡流。
所以，将金属外皮中的电缆芯线接在同一相上，或者钢管内只穿一根导线都是不允许的。
五十、电缆头内刚灌完绝缘胶可否立即送电不可以。
因为刚灌完绝缘胶，绝缘胶内还有气泡，只有在绝缘胶冷却后气泡才能排出。
如果电缆头灌完绝缘胶就送电，可能造成电缆头击穿而发生事故。
五十一、电缆头漏油对电缆安全运行的影响电缆头漏油一般是由于电缆头选用不当、施工质量不佳造成的。
它对电缆的安全运行有以下影响：（1）电缆头漏油破坏了电缆的密封性，电缆油漏出来，绝缘就干枯从而热阻增加，电气性能变坏，甚至纸绝缘焦化，造成绝缘击穿损坏。
（2）电缆纸有很大的吸水性，极容易受潮，电缆的密封性受到破坏后，潮气就侵入电缆内部，使其绝缘性能大大降低。
电缆油是不允许含有水分的，其电气性能随水分含量的增加而急剧恶化，以致在运行中或实验时被击穿。
通常，6~10千伏系统使用充胶漏斗型电缆头较多，这种电缆头容易漏油，主要是在运行中沥青绝缘胶容易溶解于电缆油中。
目前逐步推广使用环氧树脂电缆头。
因为它具有较高的耐压强度和机械强度，吸水率极低，化学性能稳定，与金属粘结力相当强，有极好的密封性。
采用这种电缆头，基本上可以解决电缆头的漏油问题。
五十二、防止电缆终端头套管的污闪事故的措施防止电缆终端头套管污闪事的措施有以下几种：（1）定期清扫套管除在停电检修时进行较彻底的清扫之外，在运行中可用绝缘棒刷子进行带电清扫。
（2）采用防污涂料将有机硅树脂涂在套管表面，可使套管安全使用周期达一年以上，特别是在严重污秽地区，常用此法。
（3）采用较高绝缘等级的套管严重污秽地区可将电压等级较高的套管降纸使用。
五十三、运行中的电缆被击穿的原因电缆在运行中被击穿的原因很多，其中最主要的原因是绝缘强度降低及受外力的损伤，归纳起来大致有以下几种原因：（1）由于电源电压与电缆的额定电压不符，或者在运行中有高压窜入，使绝缘强度受到破坏而被击穿。
（2）负荷电流过大，致使电缆发热，绝缘变坏而导致电缆击穿。
（3）曾发生接地短路故障，当时未发现，但运行一段时间后电缆被击穿。
（4）保护层腐蚀或失效。
例如，使用时间过久，麻皮脱落，铠装、铅皮腐蚀，保护失效，不能保护绝缘层，最终电缆被击穿。
（5）外部机械损伤，或者敷设时留有隐患，运行一段时间电缆被击穿。
（6）电缆头是电缆线路中的薄弱环节，常因电缆头本身的缺陷或制作质量不佳，或者密封性不好而漏油，使其绝缘枯干，侵入水汽，导致绝缘强度降低，从而使电缆被击穿。
五十四、防止电缆线路受外力损坏的措施统计资料表明，在电缆线路的事故中，外力损坏事故约占50%。
为了防止发生这类事故，应注意以下几点：（1）电缆线路的巡查应有专人负责，并根据具体情况制定设备巡查的周期和检查项目。
对于穿越河道、铁路、公路的电缆线路以及装在杆塔、支架上的电缆设备，尤应作为重点进行检查。
（2）在电缆线路附近进行机械挖掘土方作业时，必须采取有效的保护措施；或者先用人力将电缆挖出并加以保护，再根据操作机械设备和人员的条件，在保证安全距离的情况下进行施工，并加强监护。
施工时，专门守护电缆的人员不得离开现场。
（3）施工中挖出的电缆和中间接头应加以保护，并在其附近设立警告标志，以提醒施工人员注意和防止行人接近。
五十五、防止电缆线路遭受化学腐蚀及电解腐蚀的措施1．如果电缆敷设在含有酸、碱溶液，氯化物，有机物腐蚀质或冶金炉渣等土壤中，容易受到这些化学活性物质的腐蚀。
防止电缆遭受化学腐蚀的措施一般有以下几种：（1）电缆敷设在含有酸、碱等化学物质的土壤中或者敷设地点附近土壤含有这些物质时，应加强电缆的外层保护，例如将电缆穿在耐腐蚀的管道中。
（2）在已运行的电缆线路上，很难随时了解电缆的腐蚀程度。
通常，在已发现电缆腐蚀的地点或在地下有电缆线路的地面堆有化学物品并有渗、漏现象时，可掘开泥土检查电缆并对泥土作化学分析，确定其损害程度，采取相应的补救和保护措施。
2．电缆线路敷设在地下时，应注意防止附近杂散电流对其电解腐蚀，一般可采取以下措施：（1）减少流向电缆的杂散电流。
在任何情况下，凡是电缆金属外皮与大件金属物体接近的地点都必须有电气绝缘；当电缆与电车轨道平行敷设时，二者距离不应小于2米，若不能保持这一距离，电缆应穿在绝缘的管中敷设。
（2）在杂散电流密集地点应设有排流设施，并使电缆铠装上任何部位的电位不超过周围土壤电位1伏以上。
（3）加强电车轨道与大地之间的绝缘，以限制钢轨漏电。
五十六、保证电缆线路安全运行应注意事项要保证电缆线路安全、可靠地运行，除应全面了解敷设方式、结构布置、走线方向和电缆接头位置等之外，还应注意以下事项：（1）每季进行一次巡视检查，对室外电缆头则每月应检查一次。
遇大雨、洪水等特殊情况和发生故障时，应酌情增加巡视次数。
（2）巡视检查的主要内容包括：①是否受到机械损伤；②有无腐蚀和浸水情况；③电缆头绝缘套有无破损和放电现象等。
（3）为了防止电缆绝缘过早老化，线路电压不得过高，一般不应超过电缆额定电压的15%。
（4）保持电线路在规定的允许持续载流量下运行。
由于过负荷对电缆的危害很大，应经常测量和监视电缆的负荷。
（5）定期检测电缆外皮的温度，监视其发热情况。
一般应在负荷最大时测量电缆外皮的温度，以及选择散热条件最差的线段进行重点测试。
五十七、电缆的铅包皮与钢甲必须用软铜线焊接后才能接地电缆的铅包皮与钢甲之间有一薄层黄麻，用以保护铅包皮不受化学腐蚀。
但当电缆有大故障电流流过铅包皮、钢甲而入地时，二者之间将产生电位差，将黄麻层最薄弱处击穿，并在该处产生电弧，将铅包皮烧溶成洞孔，从而破坏电缆的密封性。
为了防止出现这种现象，通常使用不小于10毫米＜sup＞2＜/sup＞的多股铜线把铅包皮与钢甲焊接成等电位体后再接地。
另一个作用是：雷击时埋入地下的钢甲可分流一部分电流，降低一部分接地电阻，为电缆后面的设备的防雷提供有利条件。
五十八、为什么电力电缆经常在秋天的晚上被击穿通常，粘性浸渍绝缘电力电缆的保护层、导电芯线、绝缘纸、绝缘油以及护套等的热膨胀系数均各不相同。
当负荷增大或气候变热而使电缆温度升高时，由于电缆油的膨胀系数比其他材料大10倍左右，因此电缆的铅护套除自身膨胀外，还有受电缆油膨胀影响到附加膨胀量。
而当负荷减小或气候变冷使电缆温度降低时，铅层不能恢复到原始状态。
因此，电缆铅层与电缆油之间就会出现空气隙，电缆绝缘往往被击穿。
秋天晚上，气温较低，电缆冷缩使夏天形成的气隙变大，从而出现电力电缆被击穿的现象。
五十九、高压电缆线路停电后可否立即进行检修工作不可以。
因为高压电缆线路的电容一般都很大，储存有大量电荷，并有相当高的电压，如果停电后不放电就进行检修作业，接触电缆就有触电危险。
所以，高压电缆线路停电后，必须先充分放电，然后才可进行检修工作。
六十、电力电缆的正常巡视检查项目对电力电缆进行正常巡视检查时应检查以下各项：（1）查看地下敷设有电缆线路的路面是否正常，有无挖掘痕迹和线路标桩是否完整。
（2）在电缆线路附近的扩建和新建施工期间，电缆线路上不得堆置瓦石、矿渣、建筑材料、笨重物件、酸碱性排泄物或砌石灰坑等。
（3）进入房屋的电缆沟出口不得有渗水现象；电缆隧道和电缆沟内不应积水或堆积杂物和易燃物；不许向隧道或沟内排水。
（4）电缆隧道和电缆沟内的支架必须牢固，无松动或锈蚀现象，接地应良好。
（5）电缆终端头就无漏油、溢胶、放电、发热等现象。
（6）电缆终端瓷瓶应完整、清洁；引出线的连接线夹应紧固，无发热现象。
（7）电缆终端头接地必须良好，无松动、断股和锈蚀现象。
（8）对于电缆头，每1~3年应停电打开填注孔塞头或顶盖，检查盒内绝缘胶有无水分、空隙和裂缝等。
（9）室外电缆头每三个月巡视检查一次，通常可与其他设备的检查同时进行。
六十一、根据具体环境选择内线的不同敷设方式在大多数情况下，内线都采用电压不低于500伏的绝缘导线。
绝缘导线的敷设分明敷设和暗敷两种。
明敷是导线敷设于墙壁、桁架或天花板等处的表面，暗敷是导线敷设于墙壁里面、地坪内或楼板内等处。
不同环境可采用的导线布线方式有：（1）干燥、无尘、无腐蚀气体的场所，可采用塑料护套线直敷，瓷（塑）夹板，木（塑料）槽板等明敷布线；如果负荷较大，可采用瓷珠、瓷瓶沿建筑面明线敷设，也可采用金属管、塑料管明敷布线或暗敷布线。
（2）潮湿多尘场所，宜采用瓷珠、瓷瓶沿建长面明敷，或者用金属管或塑料管明、暗敷设。
（3）有腐蚀性气体、多尘、特别潮湿的场所，应采用硬塑料管明、暗敷设，也可采用针式绝缘子明敷，钢管镀锌并刷防腐漆后也可用于布线。
（4）在易燃、易爆场所，要采用铠装电缆或钢管明、暗敷设，连接处亦应符合防爆要求。
